CV曲线中,峰电流与扫速呈线性变化说明了什么?

说明：本文主要介绍 CV 曲线中峰电流与扫描速率呈线性变化的含义，说明表面控制、吸附控制、赝电容贡献、扩散控制和 b 值分析之间的关系。

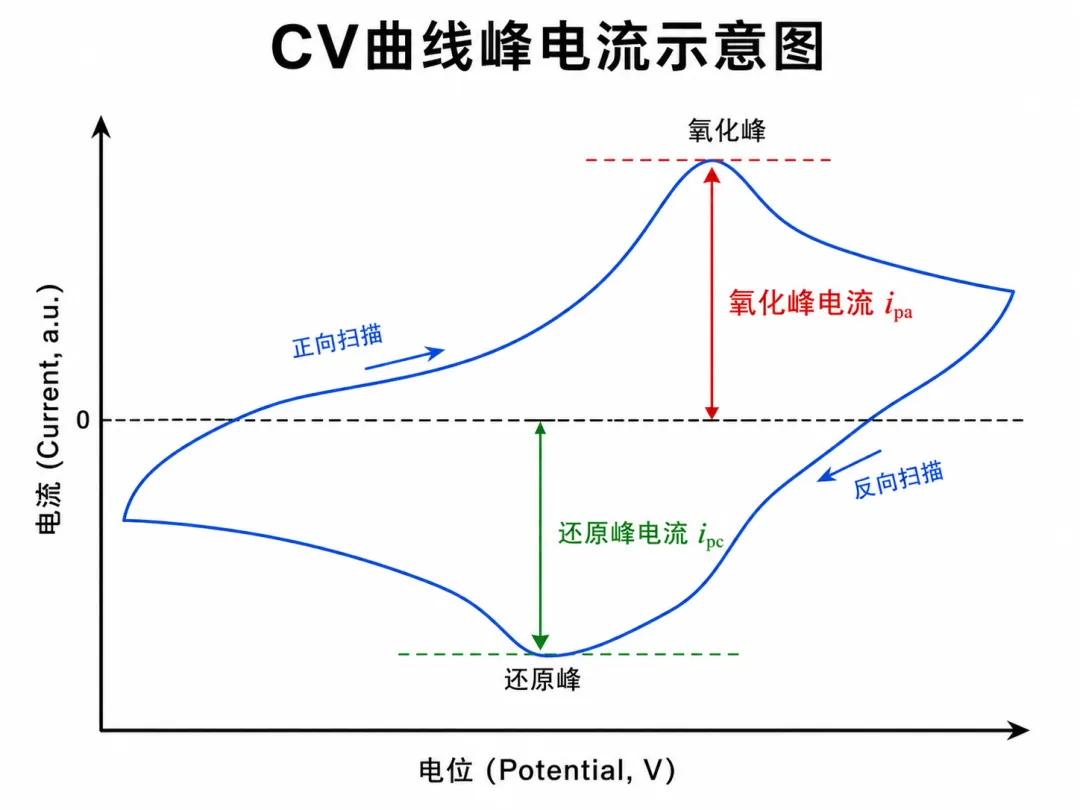

峰电流 i_p是 CV 曲线中某个氧化峰或还原峰达到峰顶时的电流值，反映该电位附近电荷转移最明显的响应强度。

扫描速率 v是电位变化的速度，单位常见为 mV s^-1。当 v 改变时，电极界面经历反应的时间也改变，因此峰电流会随扫速变化。i_p-v 关系常用于判断反应受表面过程控制还是扩散过程控制。

如果峰电流与扫速 v 呈线性关系，常说明参与反应的物种主要限制在电极表面或近表面区域，电流大小与单位时间内被扫描到的表面位点数量直接相关。

若峰电流与v^1/2呈线性关系，则更接近半无限扩散控制，反应物需要从溶液体相向电极表面扩散。区分 i_p∝ v 和 i_p∝ v^1/2，是扫速分析中最基础的判断。

峰电流分析要建立在同一电位窗口、同一电极面积、同一负载量和同一基线处理方法上。如果扫速升高时峰位显著偏移、峰形变宽或背景电流快速抬升，峰顶电流可能不再只代表目标反应。线性关系有意义的前提，是峰的归属和基线处理保持一致，否则拟合结果会混入电容背景或副反应贡献。

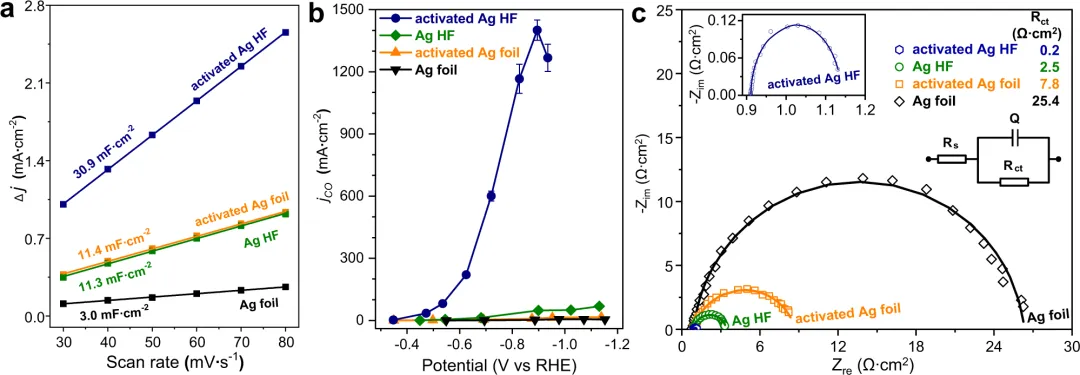

图1. 峰电流随扫描速率变化的线性关系可用于分析电极过程中的表面控制和动力学特征。DOI：10.1038/s41598-022-23504-2

同一套扫速数据还要尽量覆盖低、中、高多个区间。低扫速更容易接近平衡，适合观察扩散补给；高扫速更容易暴露电容背景、膜内传输和 iR 降。若只在一个很窄的扫速范围内看线性，容易把局部规律误当成整体机制。

扫速范围越完整，i_p-v 关系越有解释力。同时还要保证每个扫速下电位窗口相同，否则峰面积和峰电流的比较会受到额外影响，尤其是宽峰材料和强电容背景材料更要保持同一取峰方式，并记录基线扣除方法与原始数据等。

对于溶液中扩散到电极表面的可逆氧化还原物种，经典Randles-Sevcik关系给出 i_p与 v^1/2成正比。这是因为扫描越快，扩散层越薄，短时间内靠近电极的浓度梯度越大，峰电流会增加；但扩散补给并不会随 v 等比例增加，而更接近 v^1/2规律。i_p∝ v^1/2通常指向扩散控制贡献较强。

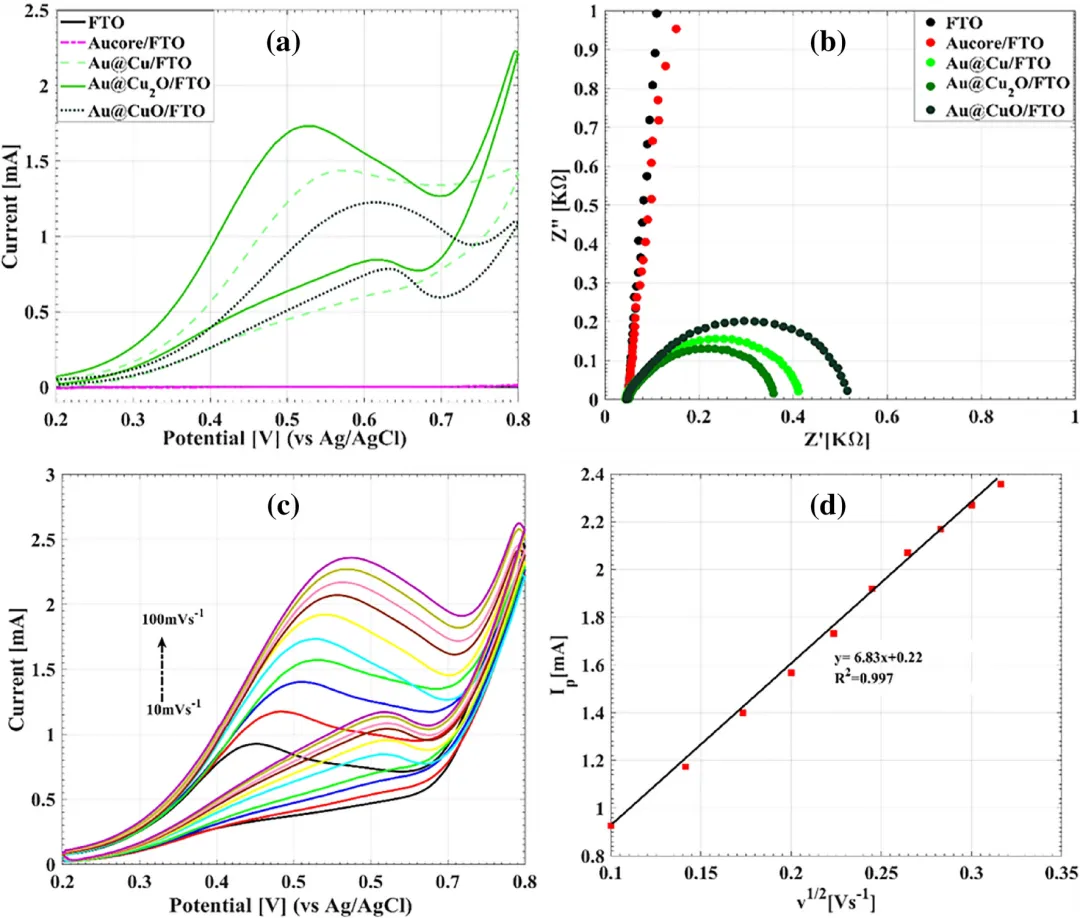

图2. 峰电流与扫描速率平方根关系可用于判断扩散控制电极反应。DOI：10.1038/s41598-021-86866-z

扩散控制常见于可溶性氧化还原分子、电解液中反应物参与的电极过程、某些电池电极中的离子扩散步骤。此时峰电流不仅取决于活性位点，也取决于扩散系数、浓度、温度、电极面积和电位窗口。

若材料表面活性增加，但离子扩散慢，峰电流仍可能受到扩散限制。扩散控制并不表示材料没有活性，它说明在当前扫速和电极结构下，物质输运已经成为限制环节之一。

如果 i_p同时对 v 和 v^1/2都有一定线性，说明体系可能包含混合控制。多孔电极、赝电容材料和插层型材料经常出现这种情况：外表面位点响应快，内部孔道或晶格扩散响应慢。此时单纯用一个线性关系解释会过于简单，需要进一步做 b 值或电容贡献分离。

当 i_p与 v 呈良好线性时，通常说明反应物或活性位点主要固定在电极表面，反应电流与单位时间内电位扫描覆盖的表面物种数量相关。典型情况包括表面吸附态氧化还原物种、固定在电极上的分子、赝电容反应位点和快速表面法拉第反应。

在这些体系中，反应物不需要从体相溶液长距离扩散到电极，所以峰电流更接近随扫速等比例增加。

图3. 循环伏安峰电流与扫速关系展示了表面控制和电荷转移动力学特征。DOI：10.1038/s41598-019-41206-0

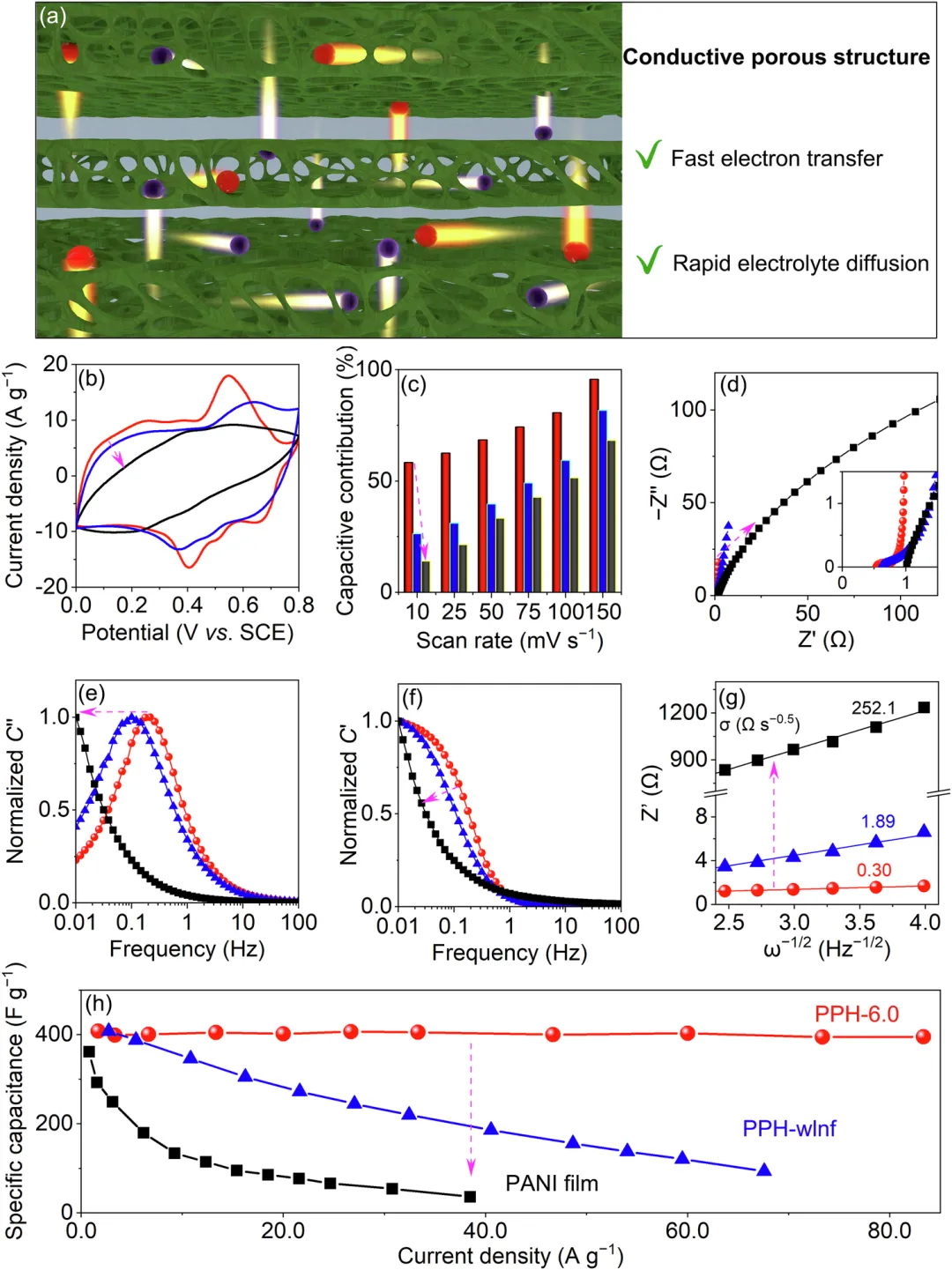

在储能材料中，i_p∝ v 常被用来说明表面电容贡献或赝电容贡献较强。这意味着电荷存储主要发生在材料表面、近表面或易接近的活性位点上，响应速度较快。

对于纳米结构、层状材料、缺陷丰富材料和导电骨架复合材料，表面控制比例提高通常有利于倍率性能。线性随 v 增加强调快速响应位点，不能直接等同于总容量提高。

在分子电化学和修饰电极中，表面固定物种的峰电流与扫速线性更典型。峰面积还可用于估算表面覆盖量 Γ，因为电荷量 Q 与表面物种数量有关。

若扫速升高后峰电流线性增加且峰位变化不大，说明表面电子转移较快；若线性存在但峰位明显漂移，则表面过程仍可能受到电子转移速率或膜内离子迁移限制。表面控制不等于完全没有动力学限制，这一点很关键。

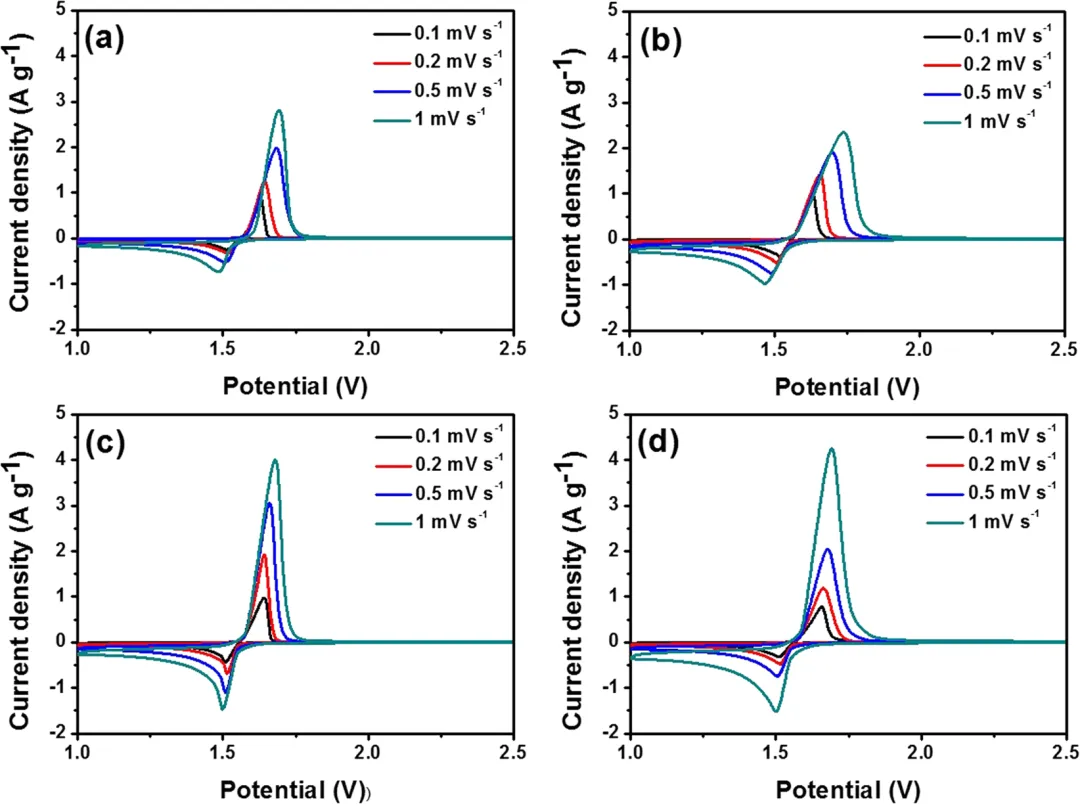

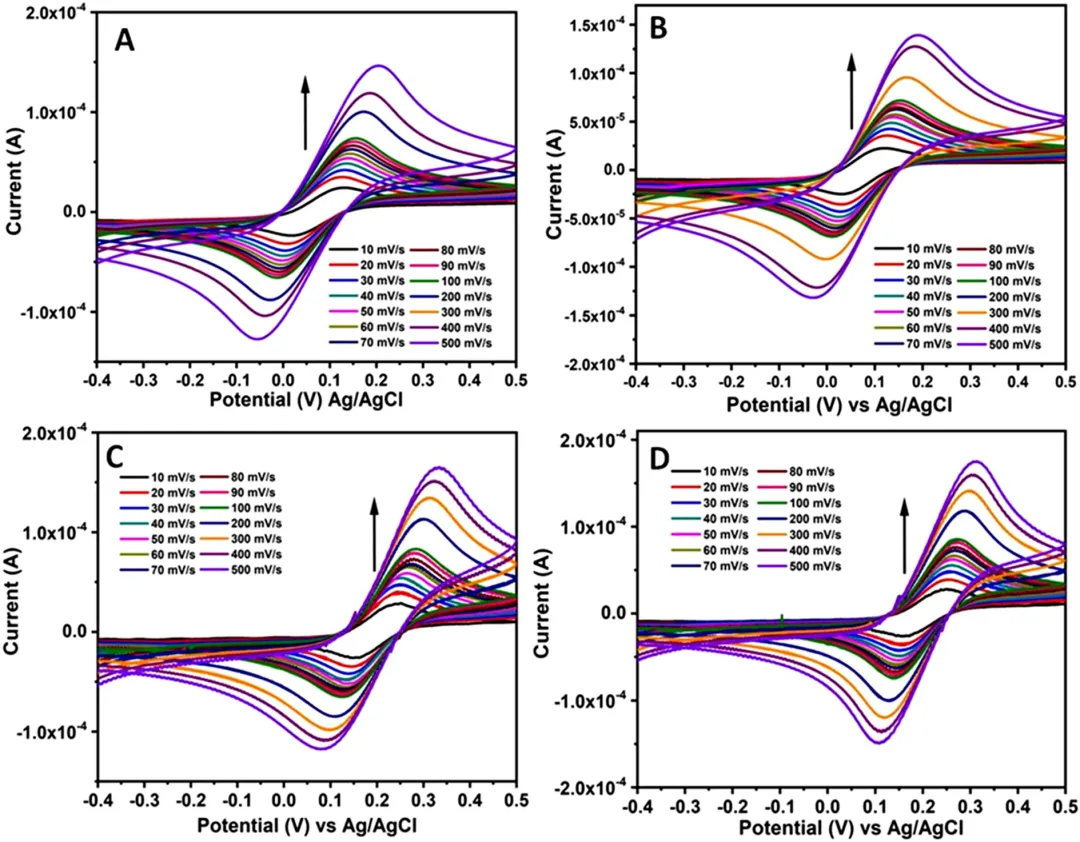

图4. 不同扫描速率下的循环伏安曲线展示了峰电流、峰位与动态测试条件之间的关系。DOI：10.1038/s41467-022-28176-0

更常用的表达是 i = a v^b。对数化后得到 log i = b log v + log a，斜率 b 可以反映控制特征。

b 接近 0.5 时，扩散控制贡献较强；b 接近 1 时，表面控制或电容贡献较强。b 值把 i_p-v 和 i_p-v^1/2两种判断统一到同一套分析中，适合比较不同材料或不同电位区间。

图5. 扫速相关循环伏安曲线和电流贡献分离可用于判断 b 值、表面控制和扩散控制比例。DOI：10.1038/s41467-025-67271-w

还可以用 i(V) = k₁v + k₂v^1/2分离电容贡献和扩散贡献。k₁v 代表快速表面控制部分，k₂v^1/2代表扩散控制部分。

在不同电位下做分解，可以得到某一电位区间中表面贡献占比。对于电池型电极、赝电容电极和复合材料，这种分析比单看峰电流更细。k₁v 与 k₂v^1/2的分离可以进一步说明机制比例。

b 值也有使用限制，峰电位偏移会让不同扫速下“同一峰”的位置不完全一致；峰重叠会让峰电流提取不准；高扫速下电阻和电容背景增强，会抬高电流。分析时应选择可识别的峰或固定电位点，并保持同一基线处理。曲线形状和峰归属会影响 b 值解释，不能只看拟合数值。

图6. 电容贡献和扩散贡献分离展示了不同扫速下电荷存储机制的相对变化。DOI：10.1038/s41467-025-67271-w

峰电流与扫速看起来线性，并不总能直接说明纯表面控制。若峰很宽、背景电流很强、峰与峰之间重叠严重，取到的“峰电流”可能包含较多电容电流。高扫速下，欧姆压降和极化会改变峰位，峰顶电流也可能被推高。

此时线性拟合的 R²很好，也可能只是因为背景电流随 v 线性增加。峰顶是否来自目标氧化还原过程，需要在线性拟合前先确认。

图7. 扫速相关循环伏安分析展示了背景电流、峰形和动力学贡献对电流判断的影响。DOI：10.1038/s41467-024-50831-x

另一个常见问题是扫速范围太窄。只选三四个扫速点，或者只在低扫速区间拟合，很容易得到看似线性的结果。需要在合理范围内设置多个扫速，并检查低扫速和高扫速是否遵循同一规律。

如果高扫速下峰位明显漂移、曲线变形或电流偏离拟合线，说明体系从一种控制区间进入了另一种控制区间。扫速范围本身会影响机制判断。

电极制备差异也会影响线性关系。负载量过高会增加膜内扩散路径，负载量过低又可能让电流太小、噪声变大；粘结剂、导电剂和电极压实程度会改变真实活性面积。若不同样品的 i_p-v 斜率不同，要先确认它来自材料机制差异，还是来自活性面积、负载量和膜厚差异。

在材料分析中，峰电流与扫速线性常用于说明快速表面反应能力。缺陷位点、纳米尺寸、导电骨架和开放孔道可以提高表面可接近性，使更多位点在短时间内参与反应。

如果改性后 i_p与 v 的线性更明显，同时倍率性能提高、阻抗降低、循环稳定性较好，就可以认为表面控制贡献增强。性能、阻抗和结构证据需要和线性关系一起使用。

图8. 不同扫描速率下的电流响应和拟合关系可用于分析界面活性面积、表面控制贡献和快速电荷响应。DOI：10.1038/s41467-022-30733-6

如果目标是分析电池型材料，i_p-v 线性增强可能说明反应从深层扩散限制转向更表面化的快速过程；如果目标是催化剂，线性关系可提示表面吸附态或活性位点参与反应的比例较高；如果目标是传感器，线性响应有助于说明表面固定识别层的快速电子转移。

即，峰电流随扫速线性增加，通常说明表面控制、吸附控制或赝电容贡献明显，并需要通过 b 值、v^1/2拟合和材料表征进一步确认。

#CV#峰电流#扫描速率#循环伏安#赝电容#表面控制#扩散控制#电化学#反应动力学#材料表征#华算科技
