糖模板法构建BN/GNP/PDMS三明治结构复合膜:实现热管理与电磁屏蔽一体化

随着5G通信与高集成度电子设备的快速发展，电磁干扰（EMI）与热积累成为制约设备稳定性与寿命的核心问题：

1. 传统TIMs的局限性：单一功能材料难以同时满足高效热传导、EMI屏蔽与电气绝缘需求；
2. 分层结构的痛点：多层复合膜易因界面弱结合导致分层，在机械/热循环下性能急剧退化；
3. 环保与可扩展性需求：现有制备工艺复杂、成本高，难以大规模应用。

韩国国立大学团队提出糖模板法+逐层浇铸+真空渗透策略，构建BN/GNP/PDMS机械互锁（MIL）三明治结构，实现无分层多功能热界面材料（TIMs）的可控制备。

一、实验设计

1. 制备流程

采用三步法制备MIL三明治结构复合膜：

• 糖模板多孔层制备：BN/PDMS、GNP/PDMS与100μm糖颗粒混合，逐层浇铸形成BN/PDMS-GNP/PDMS-BN/PDMS三明治结构，80℃固化6h；
• 模板去除：80℃热水浸泡24h溶解糖模板，得到多孔三明治结构；
• 真空渗透PDMS：纯PDMS真空渗透至多孔结构，形成MIL复合膜（M-BNx/GNPy）。

2. 关键参数优化

• BN含量（x）：25wt%时热导率达1.10 W·m⁻¹·K⁻¹，较纯PDMS提升587.5%；
• GNP含量（y）：30wt%时EMI SE达34dB，吸收主导型屏蔽（SE_A=25dB，SE_R=10dB）；
• 糖模板粒径：100μm时界面互锁最优，剪切强度达650kPa，较NMIL提升45.01%。

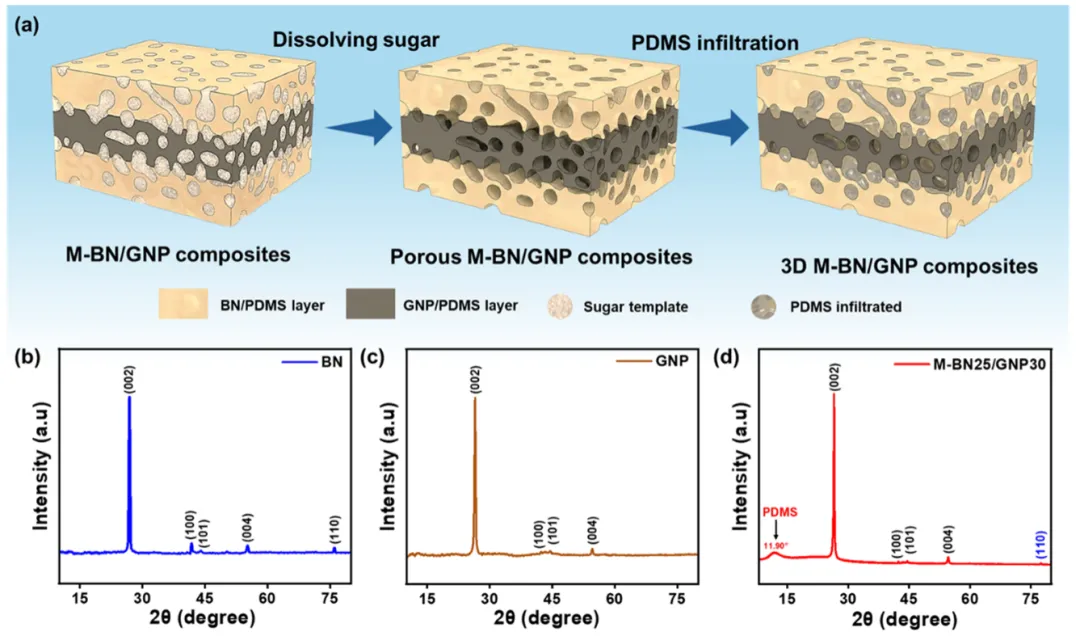

Fig.1：(a) 制备流程；(b) BN的XRD；(c) GNP的XRD；(d) M-BN25/GNP30的XRD（改编自原文Fig.1）

二、结构表征

1. 微观结构与相组成

• XRD分析：M-BN25/GNP30的XRD包含BN、GNP与PDMS的特征峰，证实各组分结晶性保留；
• SEM与EDS：多孔结构孔径约100μm，PDMS渗透后形成MIL界面，无分层与空隙（Fig.2a-d）；EDS映射显示C集中于中间层，N均匀分布于外层；
• 孔隙率分析：糖模板去除后孔隙率27.8%，PDMS渗透后降至8.0%，密度从0.91g·cm⁻³升至1.16g·cm⁻³。

2. MIL界面形成机制

糖模板在层间形成锚定孔，PDMS渗透后固化形成“榫卯”结构，实现层间机械互锁，无需表面改性或热压。

Fig.2：(a) 多孔三明治结构；(b) 层间界面；(c) PDMS渗透后结构；(d) MIL界面放大；(e) 10000次弯折后界面；(f) EDS元素映射（改编自原文Fig.2）

三、性能测试

1. EMI屏蔽性能

• 超高效屏蔽：M-BN25/GNP30在X-band的EMI SE达34dB，较NMIL提升21.43%；吸收系数A=0.74，反射系数R=0.26，实现吸收主导型屏蔽；
• 特斯拉线圈验证：MIL复合膜完全阻断高频信号，LED熄灭；
• 电气绝缘：体积电阻率达2.35×10¹³ Ω·cm，满足电子设备绝缘需求。

2. 热管理性能

• 高导热率：M-BN25/GNP30的热导率达1.10 W·m⁻¹·K⁻¹，较NMIL提升46.67%；热阻7.66 K/W，较NMIL降低5.4%；
• 实际散热验证：LED散热实验显示，MIL复合膜使LED温度从110℃降至90℃，较纯PDMS降低20℃；100℃热板测试中，20s内温度达83℃，较NMIL提升18.6%。

3. 机械与循环稳定性

• 机械性能：M-BN25/GNP30的拉伸强度0.98MPa，杨氏模量2.5MPa；剪切强度650kPa，较NMIL提升45.01%；
• 循环稳定性：10000次弯折后，EMI SE仅下降1dB，热导率保留95%；1000次热循环（-20~120℃）后性能无明显退化；NMIL复合膜在8000次弯折后出现分层。

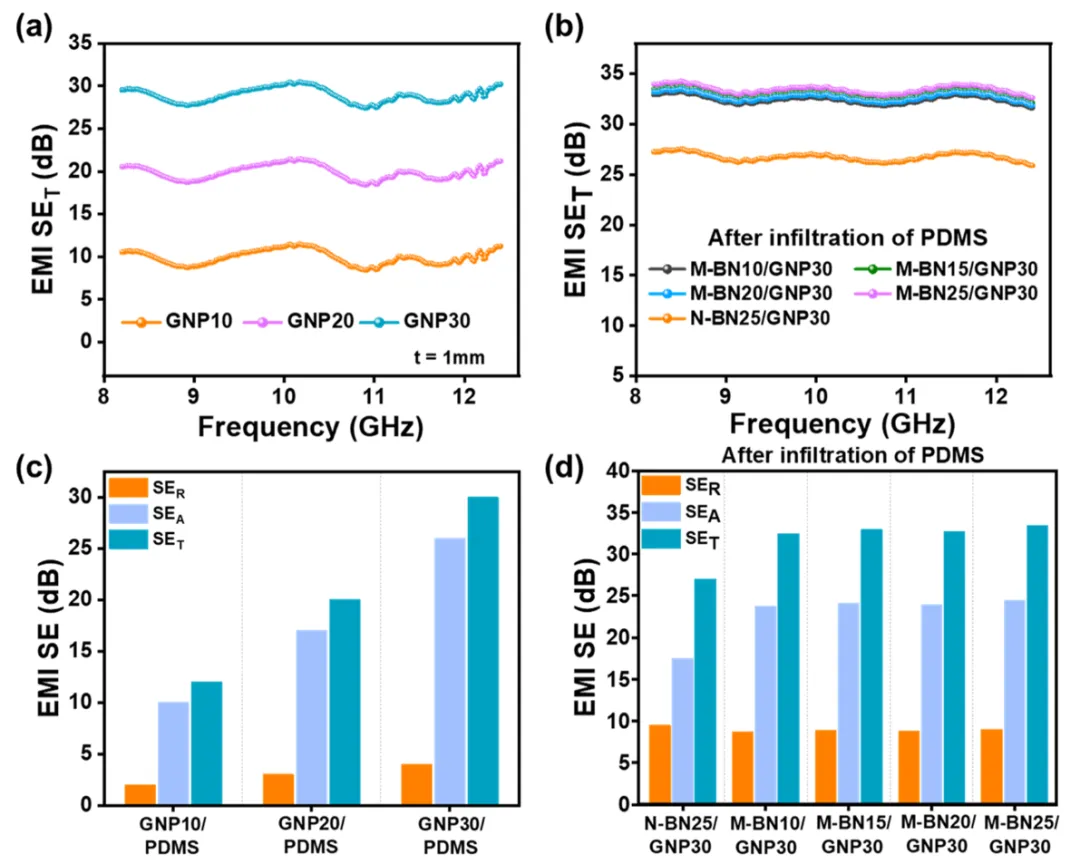

Fig.3：(a) GNP含量对SE_T的影响；(b) BN含量对SE_T的影响；(c) GNP含量对SE_R/SE_A/SE_T的影响；(d) MIL与NMIL的SE对比（改编自原文Fig.3）

四、机理解析

MIL三明治结构的优异性能源于界面互锁与多机制协同：

1. EMI屏蔽机制：GNP中间层形成连续导电网络，多孔结构引发多重反射；MIL界面增强波 confinement，提升吸收损耗；
2. 热传导机制：BN外层提供高效热扩散路径，MIL界面减少声子散射；PDMS渗透消除空隙，构建连续热传导网络；
3. 抗分层机制：糖模板形成的锚定孔使PDMS固化后形成机械互锁，界面剪切强度显著提升，抑制机械/热循环下的分层。

结论与展望

本研究通过糖模板法构建MIL三明治结构复合膜，实现以下突破：

1. 无分层多功能集成：同时实现高效热传导（1.10 W·m⁻¹·K⁻¹）、EMI屏蔽（34dB）与电气绝缘（2.35×10¹³ Ω·cm）；
2. 卓越循环稳定性：10000次弯折与1000次热循环后性能无明显退化，解决分层痛点；
3. 可扩展制备：工艺简单、成本低，适合大规模生产。

未来研究可聚焦于宽频屏蔽扩展与智能响应功能集成，推动该材料在5G基站、可穿戴设备等领域的应用。

原文信息：标题：Delamination-Free Multifunctional Composite via Sugar-Templating for Thermal Interface Materials with Electromagnetic Interference Shielding and Electrical Insulation作者：Muhammad Yasir等期刊：ACS Applied Nano MaterialsDOI：10.1021/acsanm.6c00430
