GB/T28181客户端和GB/T28181服务器

支持 Windows 全系列、银河麒麟、统信 UOS、凝思

一、GB/T28181客户端

监控组态软件的GB/T28181功能，可连接同一局域网内支持GB/T28181协议的摄像头，实现视频直播和云台控制，不分厂家。

GB/T28181功能的总体操作步骤如下：

1）配置GB/T28181服务器与摄像头平台。

2）启动GB/T28181服务器。

3）配置GB/T28181客户端，连接服务器。

4）运行实现视频播放以及云台控制。

这里主要讲述GB/T28181客户端的使用方法，首先要确保GB/T28181服务器已启动，并且与摄像头平台配置一致。服务器与摄像头的配置方法及对应关系，在GB/T28181服务器章节中详细介绍。

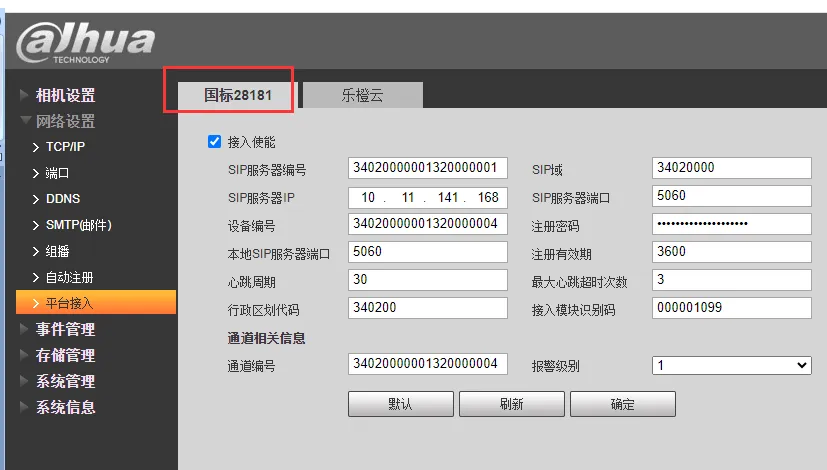

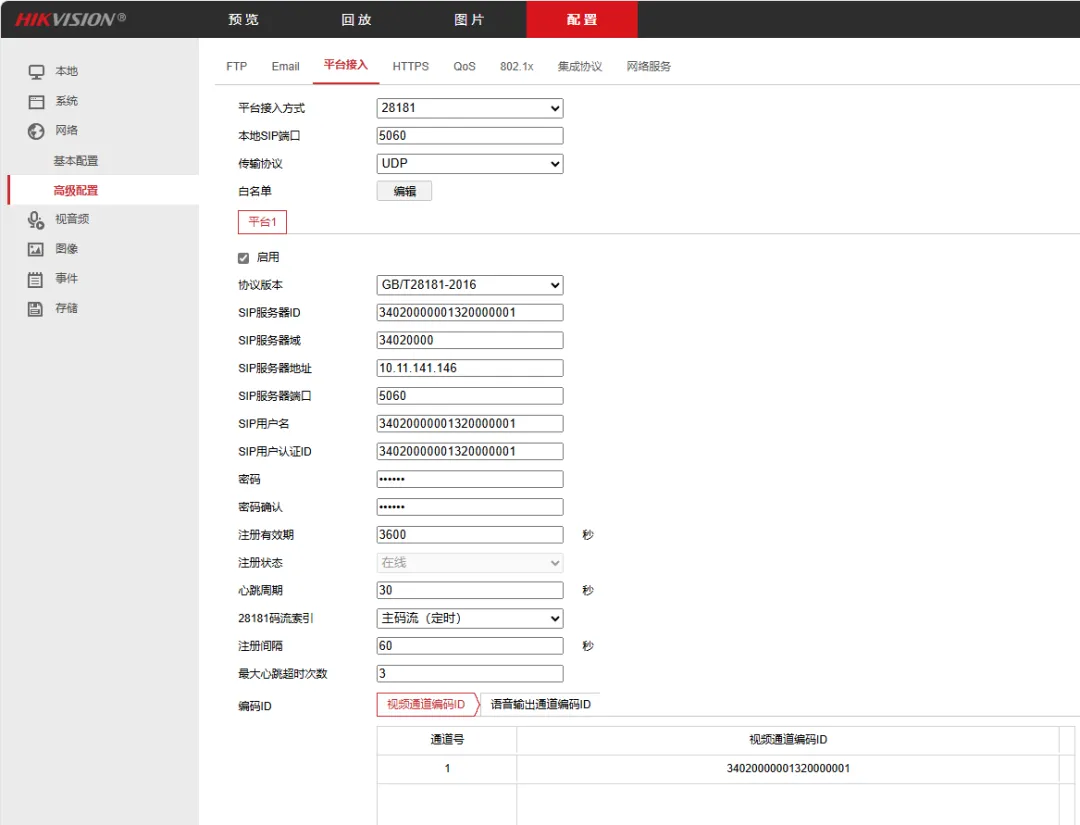

以大华、海康摄像头为例，配置界面效果如下：

在开发界面中点击中的下拉菜单，选择GB/T28181功能，如下所示：

点击“GB/T28181”按钮，用鼠标左键在操作区拖拽至合适大小即可绘制出GB/T28181窗口。创建后如下图所示：

选中GB/T28181控件，右侧会显示对象属性，根据摄像头的配置进行相关设置。效果如下图：

名称：设置控件名称。

位置：设置控件坐标及尺寸。

视频服务器的WebSocket地址：组态软件GB/T28181视频服务器对外发布的WebSocket地址，格式为ws://GB/T28181视频服务器IP地址：GB/T28181视频服务器WebSocket服务端口，例：ws://10.11.141.168:8080。

设备编号/SIP用户名：设备（摄像头/NVR）的SIP服务标识。对应海康平台参数名为“SIP用户名”。

视频通道编码ID：设备的SIP通道标识，一个设备通常有多个视频通道。对应海康平台参数名为“视频通道编码ID”。

自动播放：勾选后，窗口运行时自动播放视频。

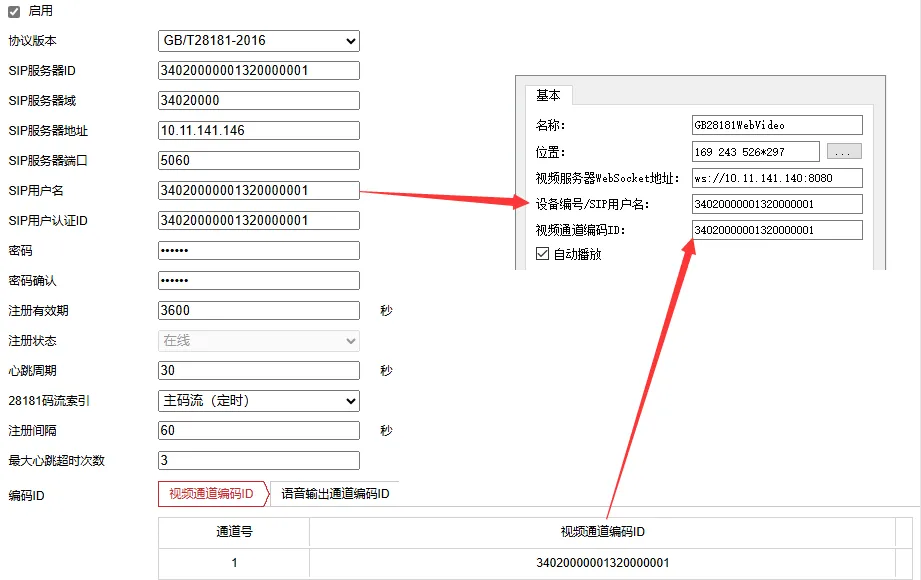

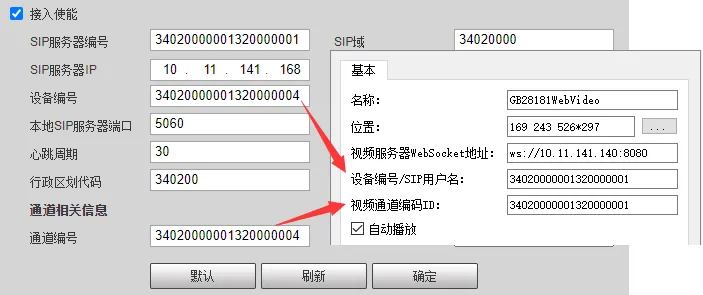

不同的摄像头平台，对应的参数名不完全一致。对应大华与海康平台参数效果如下图：

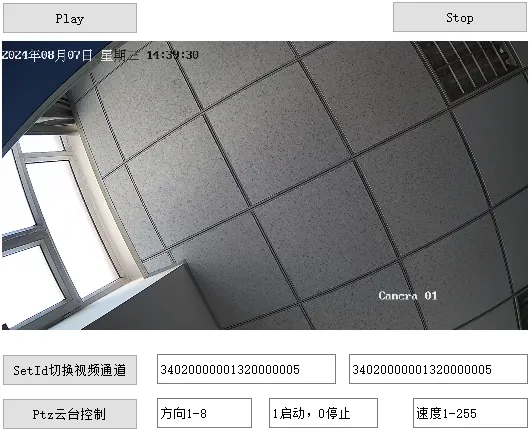

监控组态软件提供了一系列函数，用来动态控制与操作视频。运行效果如下图：

GB/T28181客户端函数如下，具体详见组态软件跨平台监控组态软件函数手册。

函数定义

void Play()

说明：开始播放。

void Stop()

说明：停止播放。

void SetId(string deviceId,string channelId)

说明：切换视频通道。

void Ptz(int ptz,int flag,int param)

说明：云台控制。

二、GB/T28181服务器

监控组态软件的GB/T28181功能，可连接同一局域网内支持GB/T28181协议的摄像头，实现视频直播和云台控制，不分厂家。

GB/T28181功能的总体操作步骤如下：

1）配置GB/T28181服务器与摄像头平台。

2）启动GB/T28181服务器。

3）配置GB/T28181客户端，连接服务器。

4）运行实现视频播放以及云台控制。

这里主要讲述GB/T28181服务器与摄像头平台的配置方法，确保对应参数一致。

以大华、海康摄像头为例，登录摄像头后台，进入平台接入配置页与视频码流配置页，进行相关参数的配置，效果如下：

大华摄像头

平台接入配置参数如下：

接入使能：勾选。

SIP服务器编号：上层平台的SIP标识，组态软件的GB/T28181服务端的SIP编号。

SIP域：SIP服务器编号的前8位。

SIP服务器IP：上层平台的IP地址，组态软件GB/T28181服务端的IP地址。

SIP服务器端口号：上层平台的IP地址，组态软件GB/T28181服务端的端口号。

设备编号：本机的SIP标识，一般修改默认的值的最后2位即可，保证同网内不同机器的SIP编号不同。

注册密码：上层平台的密码，组态软件GB/T28181服务端的登录密码。

本地SIP服务器端口：本机的服务端口号，默认即可。

注册有效期：默认即可。

心跳周期：最小值一般为30秒。

行政区划代码：本机SIP标识的前6位。

通道编号：与本机SIP标识不同，一般修改默认值的后两位即可。

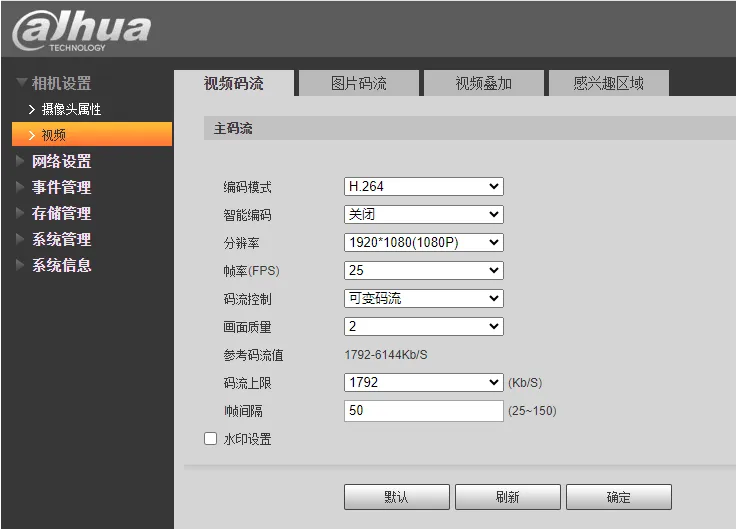

为了使直播流畅度更好，避免卡顿，视频码流配置参数如下：

编码模式：H.264。

帧率：25。

海康摄像头

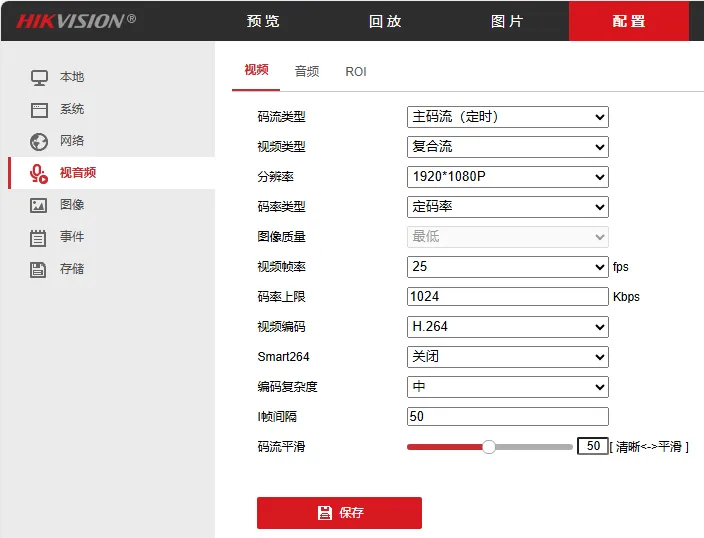

参数配置与大华基本一致，有些摄像头有IP白名单，需要填入GB/T28181服务器的IP地址。效果如下：

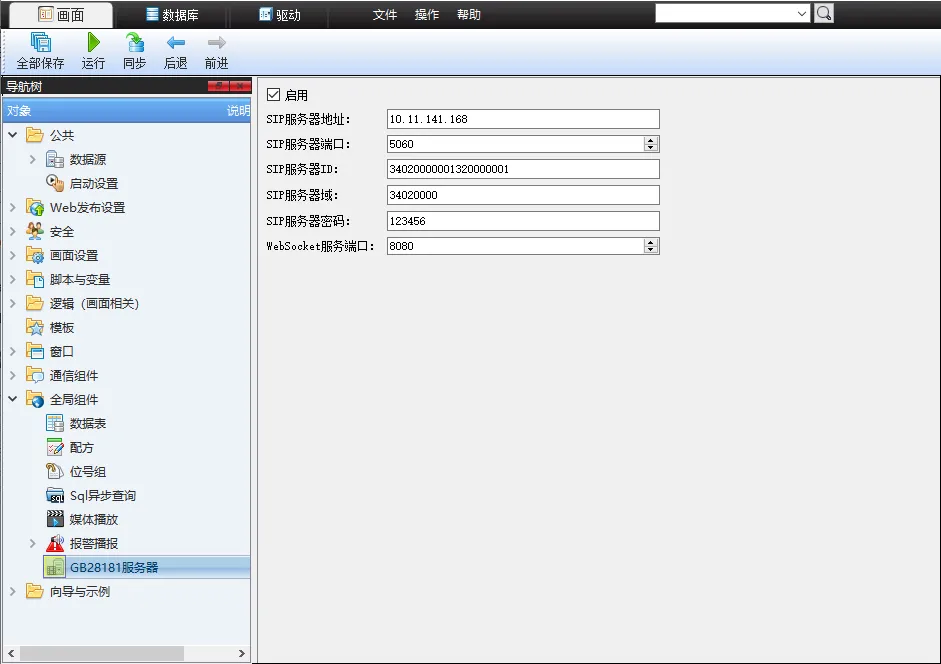

摄像头平台配置完成后，进入软件开发界面，切换至画面选项卡，打开GB/T28181服务器界面，效果如下图：

启用：勾选后，工程启动时，自动启动GB/T28181服务器。

SIP服务器地址：GB/T28181服务器开启的SIP服务的IP地址（IPV4）。

SIP服务器端口：GB/T28181服务器开启的SIP服务的端口号。

SIP服务器ID：GB/T28181服务器开启的SIP服务的标识。编码规则参《GB/T/T 28181-2016》附录D(统一编码规则)。

SIP服务器域：SIP服务器的前8位或前10位。

SIP服务器密码：6位，由数字或字母组成。

WebSocket服务端口：GB/T28181服务器对外提供视频流服务的端口。

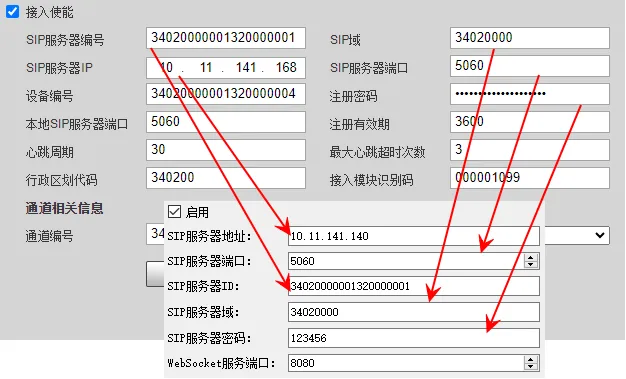

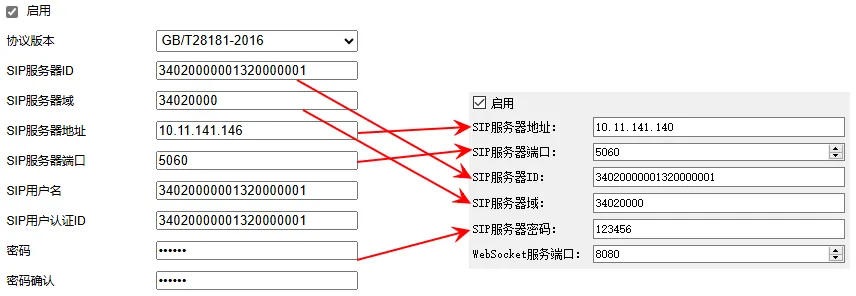

默认启用UDP通信，不同的摄像头平台，对应的参数名不完全一致，GB/T28181服务器与大华、海康摄像头参数的对应关系，效果如下图：

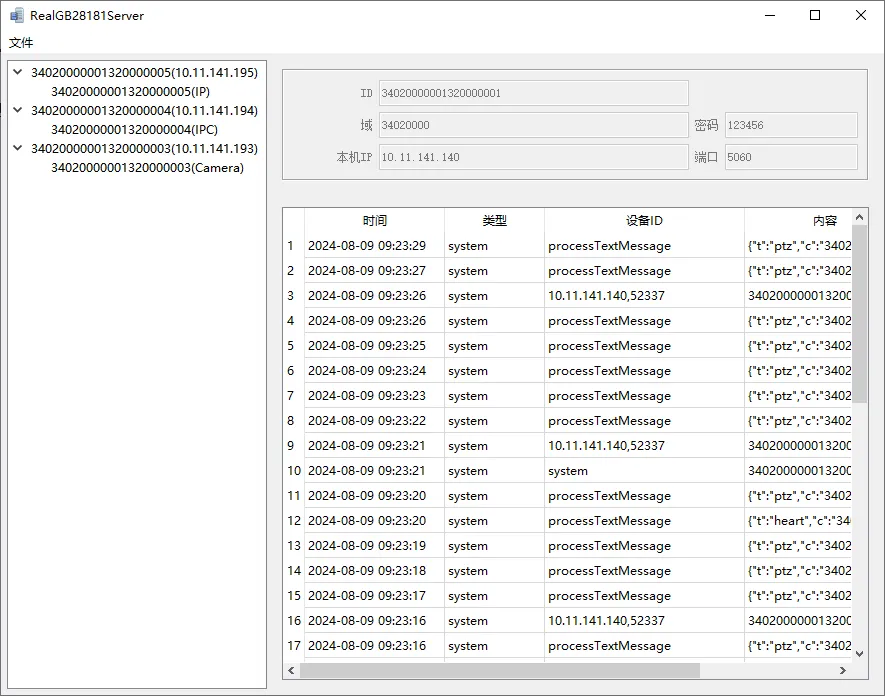

全部配置完成，进入运行，效果如下图：

左侧树：显示在线设备。

右侧上方：GB/T28181服务器的配置参数。

ID：SIP服务的标识。

域：SIP服务的域。

密码：SIP服务的密码。

本机IP地址：SIP服务器所在机器的密码。

端口：SIP服务器对外发布的端口。

右侧下方：GB/T28181服务器接收的SIP报文记录。

点选“文件”菜单中的“调试”选项，可保存服务器接收到的SIP报文到组态软件工程目录中。
