从一个“数据中心外行”的角度,拆解 AI 数据中心最后 10 米配电

当前时间： 2026-08-17 17:37:43 分类：办公文件 评论(0)
从一个“数据中心外行”的角度,拆解 AI 数据中心最后 10 米配电
从 rPDU、Power Shelf 到 DC Busbar，我重新理解 AI 服务器到底怎么“耗电”。
以前我对数据中心不能说陌生。

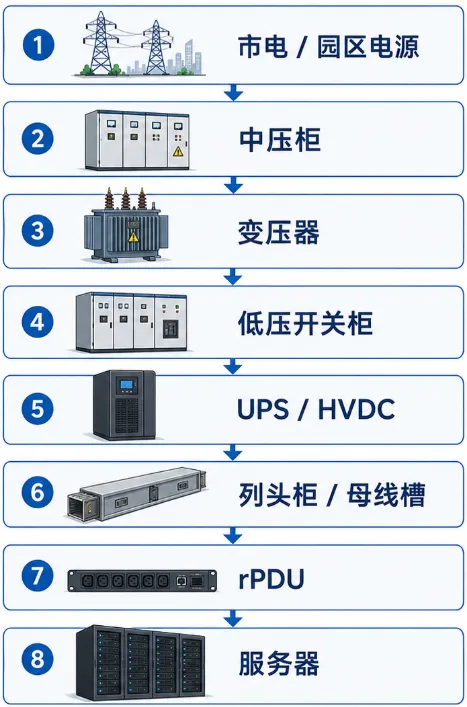

之前 Dell 的数据中心项目，我也参与过一些配电改造。市电进来以后，经过中压柜、变压器、低压开关柜、UPS，再到后面的列头柜、母线槽、rPDU，最后给服务器供电，这个大框架我是知道的。
大概就是：
这个结构以前看过，也做过项目，所以不算陌生。
但最近我发现一个问题：
我知道的是“大框架”，但到了末端，尤其是从插接箱、rPDU，一直到服务器内部 PSU、GPU 供电这一段，其实并没有拆得特别细。
比如这些问题，我以前并没有真正一层一层想清楚：
  1. AIDC 到底为什么这么耗电？耗电是耗在整机、GPU，还是机柜和Pod级系统上？
  2. 从 H100 到 GB200 NVL72，服务器形态到底发生了什么变化？为什么从“服务器插电”走向了“整柜级供电”？
  3. 单柜从 40kW 走到 130kW 以后，原来的列头柜、母线槽、插接箱、rPDU 还能不能支撑？
  4. rPDU 的边界在哪里？它解决的是插座级计量，还是机柜级供电健康？
  5. 服务器明明最终是直流供电，那从 10kV 市电到 GPU 芯片 1V 左右，中间到底经过了哪几级 AC/DC、DC/DC 变换？
  6. 为什么 AI 服务器越来越多变成 48V / 50V？Power Shelf 和传统服务器 PSU 的区别到底是什么？
  7. Power Shelf、DC Busbar、BBU 出现以后，数据中心末端供电的监测点会不会从 rPDU 转移到母线插接箱、Power Shelf、DC Busbar 和机柜级备电？
这件事的起因也很直接。有客户把我们的 EnerTrek 用到了数据中心。
但我反过来问自己：为什么要用？有没有必要用？到底用在什么位置？rPDU 不是已经有计量、告警、通信了吗？那客户为什么还要接我们的设备？
如果这个问题不想清楚，我就不知道 EnerTrek 在数据中心这个场景里到底怎么定位。所以我想把这条线扒一遍。沿着电的流向，从电网一直看到 GPU 芯片，看看中间到底经过了哪些设备，哪些地方发生了变化，哪些地方可能需要监测。

PART 01

先从功率变化说起
以前普通数据中心机柜，几 kW 到十几 kW 很常见。服务器多一点的机柜，二三十 kW 已经不低。
但 AI 服务器上来以后，功率变化很明显。

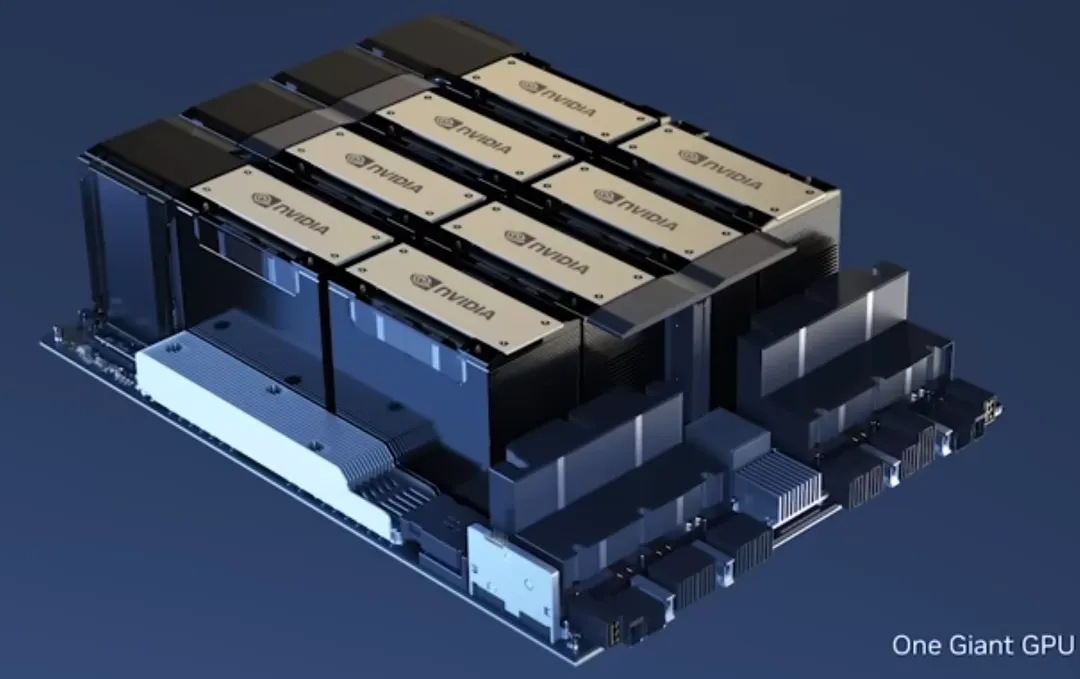

以 NVIDIA DGX H100，或者基于 HGX H100 平台的 8 卡服务器为例，整机最大功耗大约 10kW 级别。DGX H100 官方规格约为 10.2kW max；如果按单颗 H100 SXM GPU 约 700W 计算，8 颗 GPU 本体功耗合计约 5.6kW。
也就是说，一台 8 卡 H100 服务器里，GPU 本体就已经占了整机功耗的一半以上，剩下的功耗来自 CPU、内存、NVSwitch、网卡、SSD、风扇/液冷、电源转换损耗等。

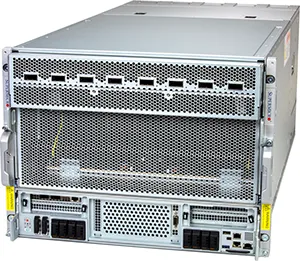

DGX H100

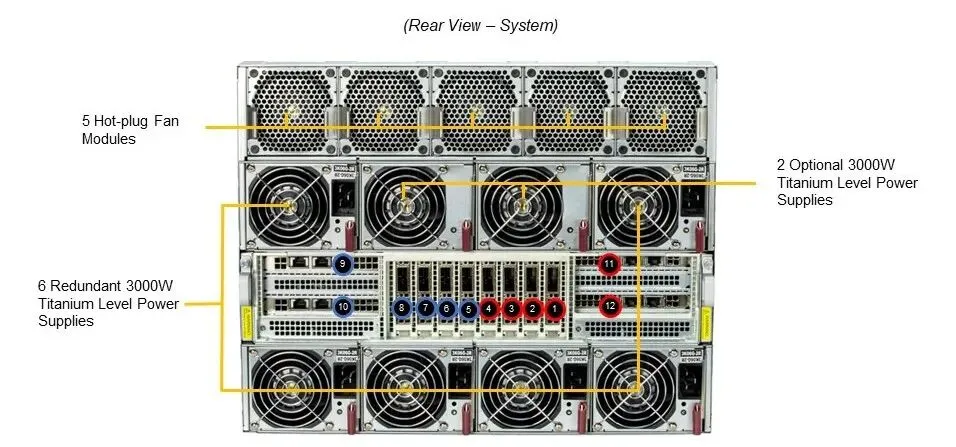

                             Supermicro SYS-821GE-TNHR
如果一个机柜放 4 台这样的服务器：4 台 × 约 10kW ≈ 40kW
再加上风扇、网络设备、供电损耗等，整柜大概可以按 42kW 这个量级理解。
这个阶段虽然功率已经不低，但它还是比较传统的服务器供电方式
也就是说，H100 / H200 这一代，本质上还是“服务器插电方式供电”。一台服务器里面有多个 3000W 左右的 PSU。单个 PSU 在 200V 到 240V 输入下，电流大概十几安培。这个时候用 C19/C20、高规格 rPDU、三相 rPDU，逻辑上还是成立的。
rPDU 柜内供电给服务器设备，给H100供电，只是rPDU 要变成更高功率的版本。但是到了 GB200 NVL72，情况就不一样了。
如果说 H100/H200 时代，一台 8卡服务器大约是 10kW 级别，那么到了 B200/B300 时代，8卡服务器已经接近 14kW～14.5kW。

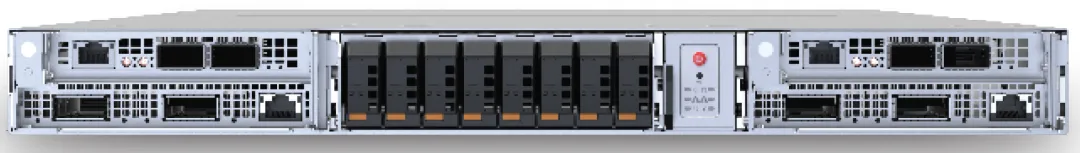

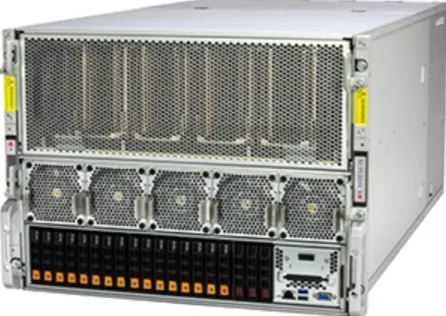

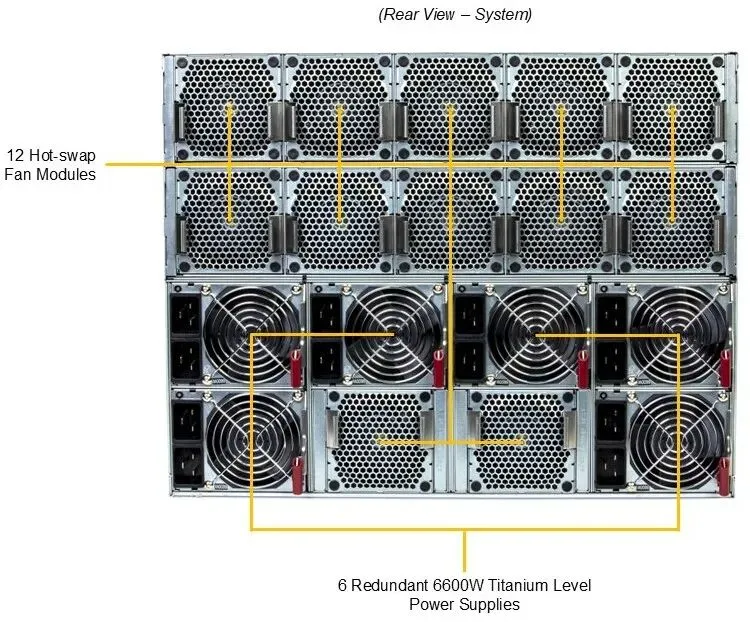

SuperServer SYS-822GS-NB3RT
这意味着一个机柜如果继续放 4 台 8卡服务器，整柜功率会从 H100 时代的 40kW 级，进一步上升到接近 60kW（A/B 路冗余，实际电源功率会更大）。
这个阶段 rPDU 仍然可以使用，但已经要求更高规格的三相输入、A/B 路冗余、温升监测和上游母线插接箱配合。
再往上到 GB200/GB300 NVL72，不是几台服务器装进一个机柜，而是一个整柜级系统。它的整柜功耗大约 124kW 到 132kW，其中 GB200 超级芯片功耗大约 97kW，占整柜功耗大约 78%。这个量级就很夸张了。一台柜子本身就是 100kW 以上的负载。情况就不再是“几台服务器插到 rPDU”了，而是整柜级 Power Shelf + DC Busbar 架构，单柜直接进入 125kW～135kW 级别。

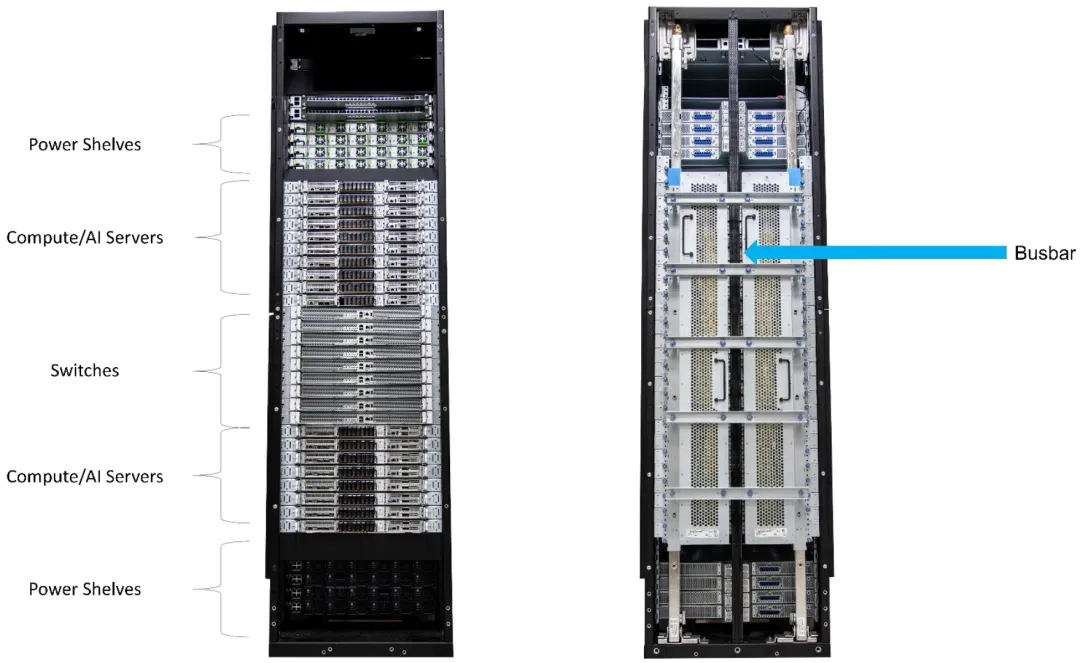

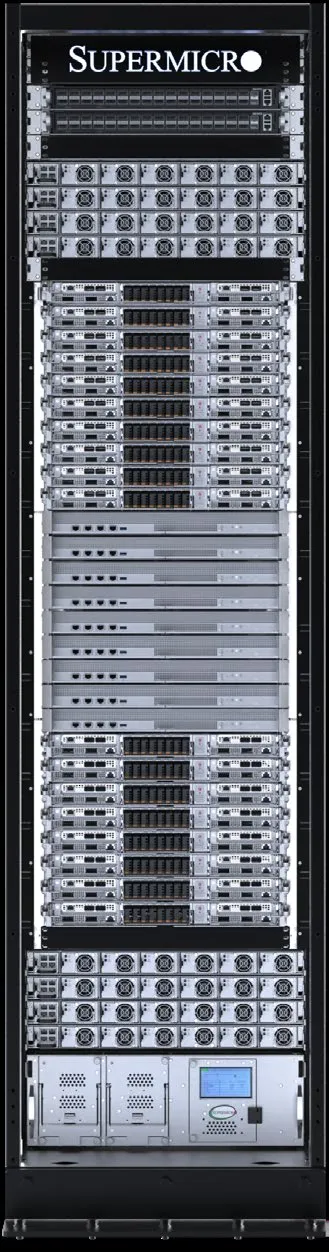

                                    NVIDIA GB200 NVL72 Rack
这个“小霸王”的配电结构肯定和H100 B100/200的方案不一样了，C19 C20的那玩意支持不了这么大的电流。 单个 Power Shelf  33kW 如果按 400V 三相、33kW、功率因数粗略按 0.95 算：I = 33,000 ÷ 1.732 ÷ 400 ÷ 0.95≈ 50A
这里我还有一个问题没有完全想明白：当单柜功率继续增大时，Power Shelf 从 Tap Box 取电的方式会不会发生变化？

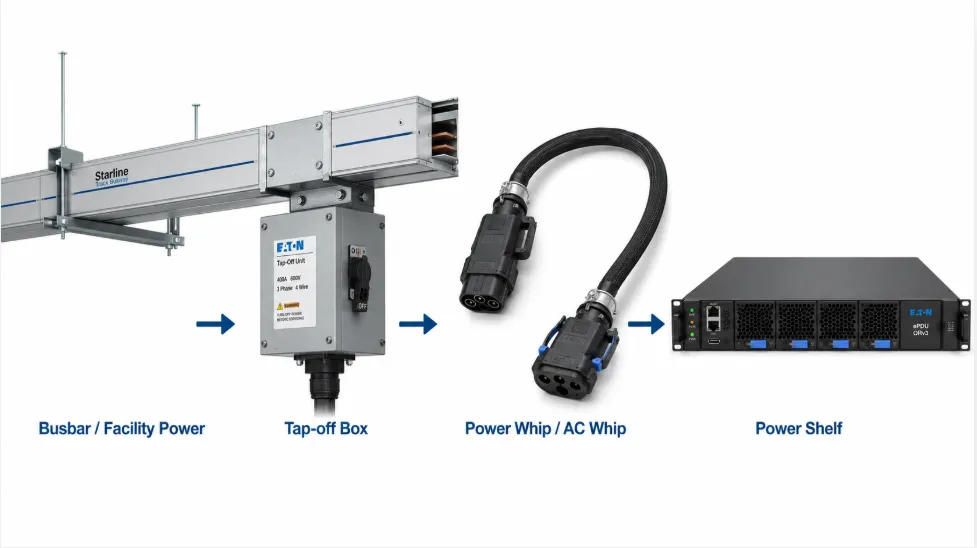

目前公开资料里，ORv3 Power Shelf 的上游仍然明确出现 tap-box / facility power。比如 33kW ORv3 Power Shelf 资料写到，它可以 direct connection to tap-box / facility，中间不需要传统 PDU；Advanced Energy 的 33kW Power Shelf 资料也写到 upstream 是 60A IEC breaker。
Vertiv 的 AI 数据中心参考设计里，也能看到 Busbar and Tap-off Boxes。一些设计里甚至直接写到：每个计算 rack 配 60A TOB，同时每个计算 rack 配 8 个 33kVA DC Power Shelf。
所以从公开资料看，现阶段 Power Shelf 上游仍然可以是：
但我还没有完全想明白的是：如果像 GB200 / GB300 NVL72 这种整柜系统，一台机柜有 8 个 Power Shelf，实际项目里这个 Tap Box 到底怎么做？
是多个 60A TOB 分别给 Power Shelf 供电？
还是一个高电流 Tap Box 内部集成多路保护输出？
或者是母线槽先把电送到机柜附近，再由 Rack Power Cabinet / Sidecar Power Cabinet 进一步分配给多个 Power Shelf？
这个问题很现实。因为母线槽容量可以做大，但机柜宽度、Tap Box 尺寸、出线数量、断路器数量、线缆弯曲半径、温升和维护空间都不是无限的。
所以我现在的理解是：Tap Box 仍然存在，但它的角色可能正在从传统 rPDU 上游取电点，变成高密度 AI 机柜的多回路电源入口。至于具体是多个 60A TOB、高电流 TOB，还是机柜侧配电柜，需要看不同厂商和项目设计。
这块我还没见过足够多的资料，有做过高密度 AI 机柜供电设计的朋友，欢迎给点指点。

PART 02

从 42kW 一柜，到 1.2MW 一个 Pod

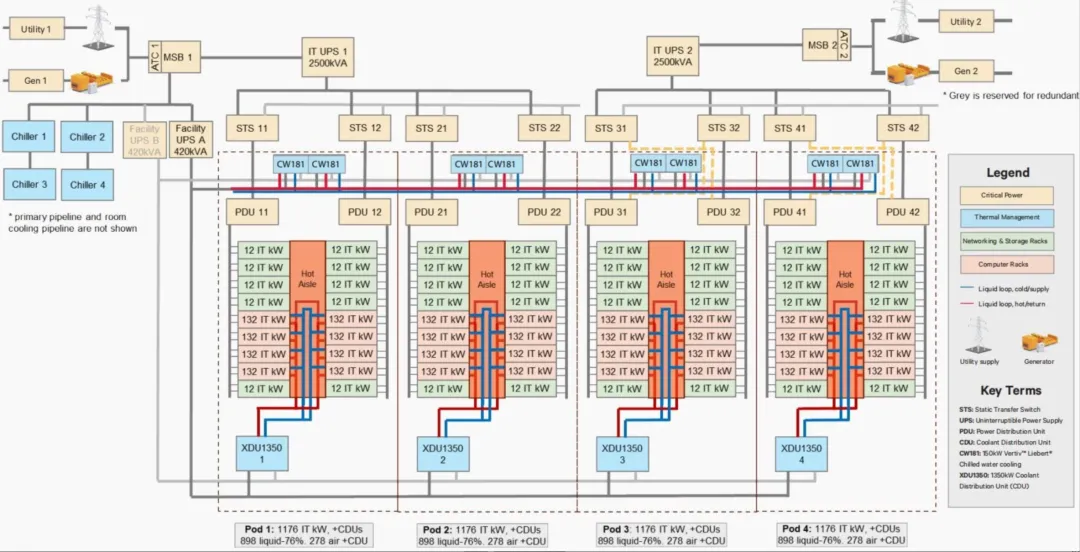

我们拆一下 NVIDIA Blackwell DGX 4×1.2MW SuperPODs 那张供电和冷却系统图，一开始只是觉得图比较复杂。
但我们仔细把数字一个个拆出来，才发现这张图其实很有价值，很快就能理解 AIDC的配电结构。一个 Pod 里面大概是：
8 个 132kW 计算机柜 + 10 个 12kW 网络 / 存储机柜
计算机柜部分：8 × 132kW = 1056kW
网络和存储机柜部分：10 × 12kW = 120kW
所以一个 Pod 的 IT 负载就是：1056kW + 120kW = 1176kW
也就是大约 1.176MW。（意味着什么？不做冗余，单路 N 架构，给配电行业兄弟们找个熟悉的对比，一个Pod 就是 1 台 2000kVA 变压器，可想这数据中心有多大，当然我也没去过这么大的数据中心，如您有这么的数据中心资源，可以带我去参观学习一下。）
这就是为什么它是 1.2MW 级的 SuperPOD。一个 Pod 就已经是 MW 级 IT 负载了。

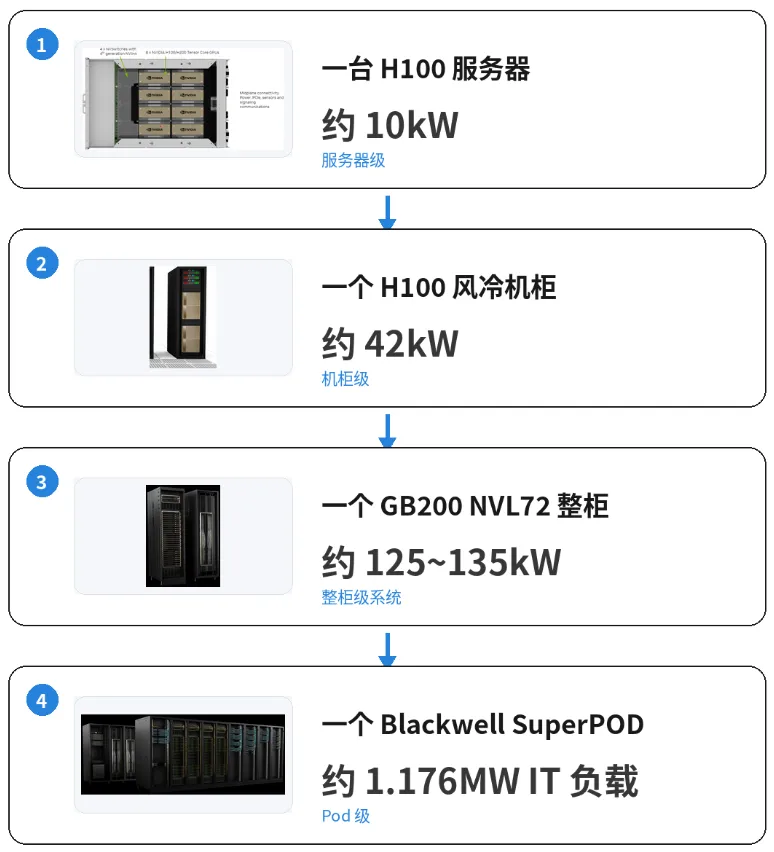

这个功率层级变化，来直观的感受一下
一台 8 卡 H100 服务器，大约 10kW；
一个 H100 风冷机柜，如果放 4 台 8 卡服务器，大约 42kW；
到了 GB200 NVL72，一台柜子已经不是几台服务器的组合，而是一套整柜级 AI 计算系统，功率直接进入 125kW～135kW；
再往上，一个 Blackwell SuperPOD，IT 负载大约 1.176MW。
从一柜 42kW，到一个 Pod 1.2MW：数据中心末端供电 也跟着变了。

PART 03

从 10kV 到 1V，电到底怎么到 GPU？
之前给数据中心做配套时候，大概知道 UPS、列头柜、rPDU、服务器。从来没有想过电网到 GPU 芯片，到底需要几个环节，每个环节有哪些不同的情况。我们细剖一下
中压交流到低压交流
数据中心一般从 10kV 或者更高电压等级接入。经过中压柜、变压器、低压开关柜以后，变成 380V（400V）  交流电。
这一层是传统电气工程比较熟悉的部分。对 EnerTrek 来说，这一层当然也可以做监测，但中压柜、变压器、低压总柜这些环节，属于重资产、强认证、强品牌、强工程交付领域，不一定是最容易切进去的第一入口。
第二层，UPS / HVDC / 巴拿马电源 / SST
低压交流出来以后，传统方案通常进入 UPS。UPS 的路径是：AC → DC → AC
先整流成直流，再逆变成交流，保证输出质量和不断电能力。
HVDC 的路径更短：AC → DC
它省掉了逆变环节，直接输出直流给后端。目前 HVDC 里常见 240V DC 和 336V DC 两类方案。240V DC 用得更广一些，主要是兼容性好，对既有服务器电源、配电设备和运维体系更友好。

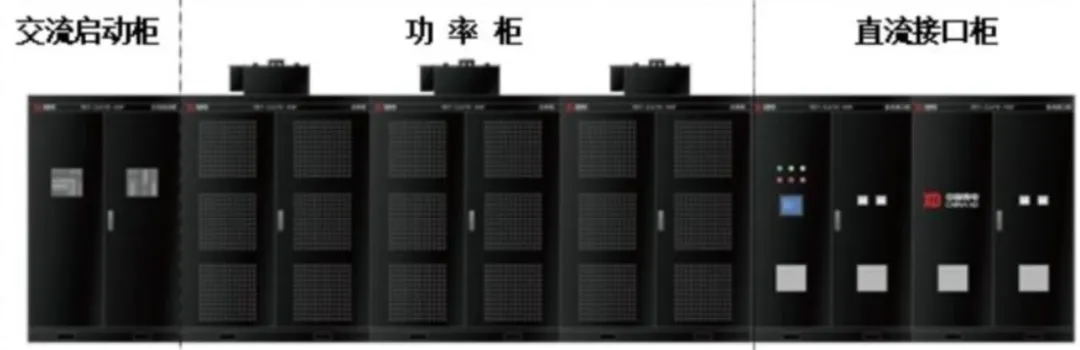

                               2.4MW-10kVAC/240DC-SST产品实物图

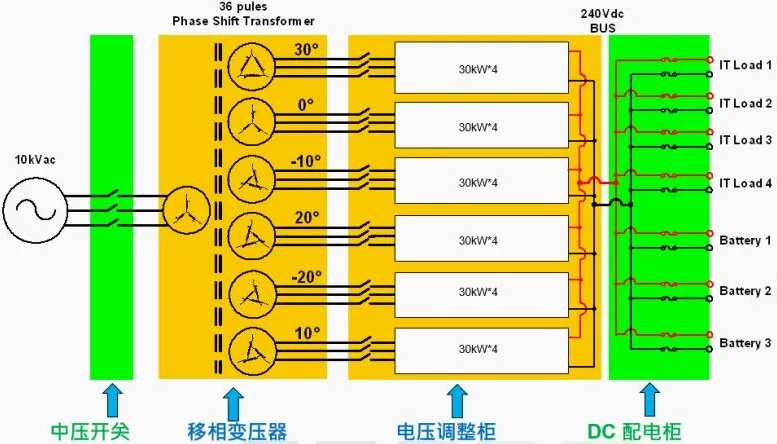

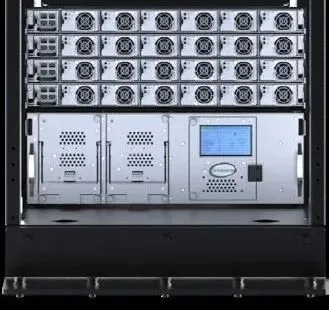

再往前端集成化方向看，就会出现巴拿马电源，我都不知道有这么个配电结构，这是阿里联合中恒台达做的一个方案，但是国际推广不多。
我现在理解的巴拿马电源，不是简单的普通 HVDC，而是把前端供电链路做得更集成。它把一些原来分散的环节放到一个系统里，

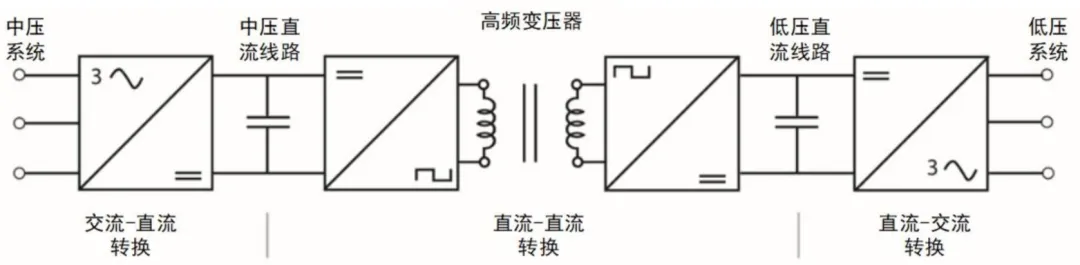

再往后看，就是 SST 固态变压器，这玩意现在比较火，我相信知道的人应该很多。SST 更像电力电子变压器，也可以理解成能源路由器。它可以把中压交流直接变成多种直流或交流输出，未来更适合和储能、光伏、微电网、高压直流结合。
第三级，服务器 PSU / Power Shelf
传统服务器里，这一级是服务器内部 PSU 完成的：220V AC 或 240V DC  → 服务器 PSU→12V DC
以前很多服务器内部是 12V 体系。但现在 GPU 功耗越来越高，12V 的问题就出来了。同样是 100kW：100kW ÷ 12V ≈ 8333A           100kW ÷ 48V ≈ 2083A
电压提高到 48V / 50V 后，电流压力会小很多，母排、连接器、损耗都会更容易处理。所以现在高密度 AI 机柜越来越多往 48V / 50V 架构走。
到了 GB200 NVL72 这种机柜，供电变成：AC 输入→Power Shelf 集中整流→50V DC Busbar → Compute Tray / NVSwitch Tray
也就是说，AC/DC 转换从每台服务器内部，前移到了机柜级。以前是每台服务器自己带 PSU。现在是整柜级 Power Shelf 统一供电。

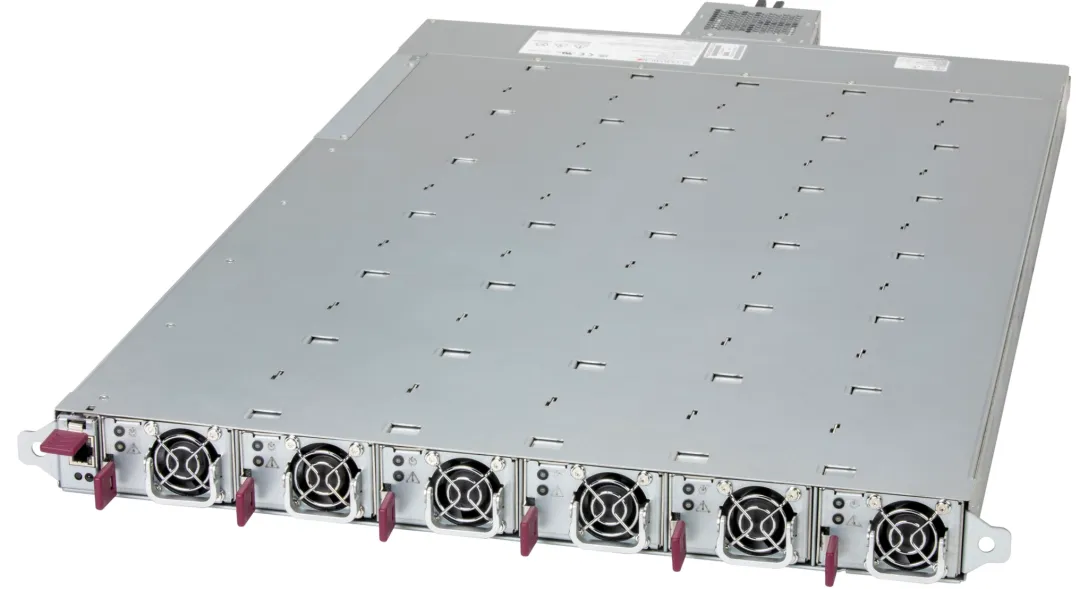

Power Shelf 不是简单的大号电源模块。它是整柜级供电入口。以 GB200 NVL72 为例，一台机柜里面有 8 个 1U 33kW Power Shelf。
每个 Power Shelf 内部有 6 个 5.5kW PSU：6 × 5.5kW = 33kW
8 个 Power Shelf 总装机能力就是：8 × 33kW = 264kW
但这个 264kW 不是这台机柜的实际运行功耗。GB200 NVL72 整柜实际运行功率大约是 125kW 到 135kW。264kW 是电源系统装机能力和冗余能力。换句话说，一部分 Power Shelf 或者一条供电路径出问题时，剩下的电源仍然要能支撑整柜运行。
最后一个板卡电源
Power Shelf 输出的 48V / 50V，并不是直接送到 GPU 芯片。以 GB200 这类整柜级系统为例，机柜里的 48V / 50V DC 会先通过 DC Busbar 进入 Compute Tray，再进入托盘内部的 Power Distribution Board，也就是电源分配板。

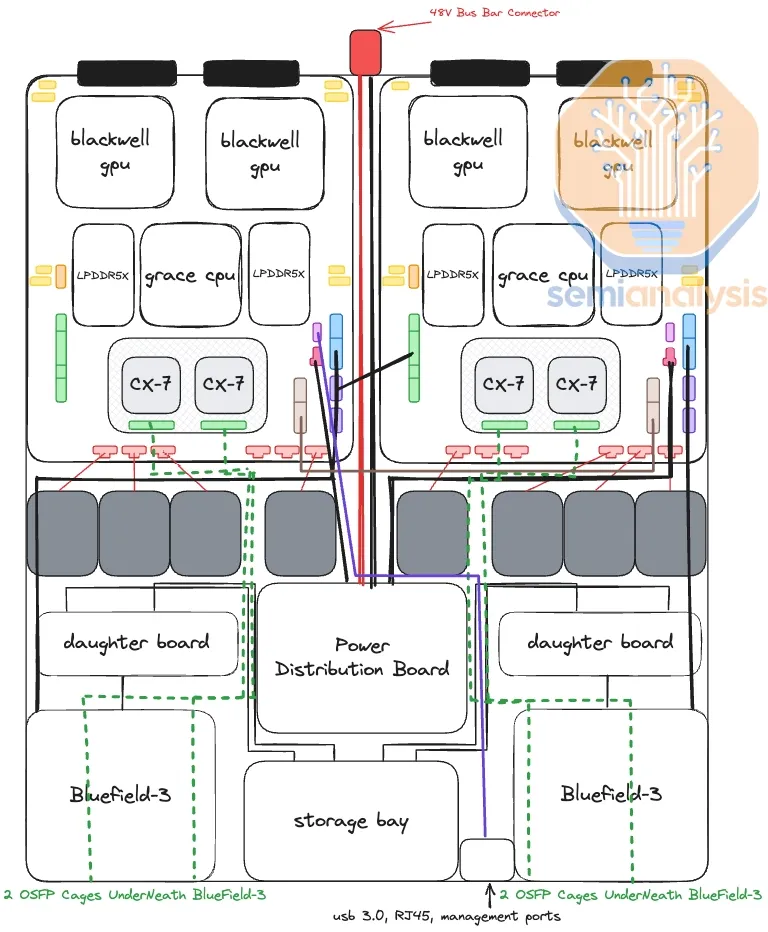

这张图里标出来的48V Bus Bar Connector，就是整柜直流母排和计算托盘之间的电源入口。中间的Power Distribution Board，负责把进入托盘的直流电继续分配到不同板卡和电源区域。
但 GPU 芯片真正工作的电压，并不是 48V，也不是 12V，而是 1V 左右甚至更低的多路低压电源。所以最后还需要板卡上的 DC/DC，也就是 VRM，把上一级直流电继续降压：
48V / 50V 或中间 12V↓板卡 DC/DC / VRM↓1V 左右及多路低压↓GPU Core / CPU / HBM / NVSwitch

PART 04

DC Busbar 在机柜里到底干什么？

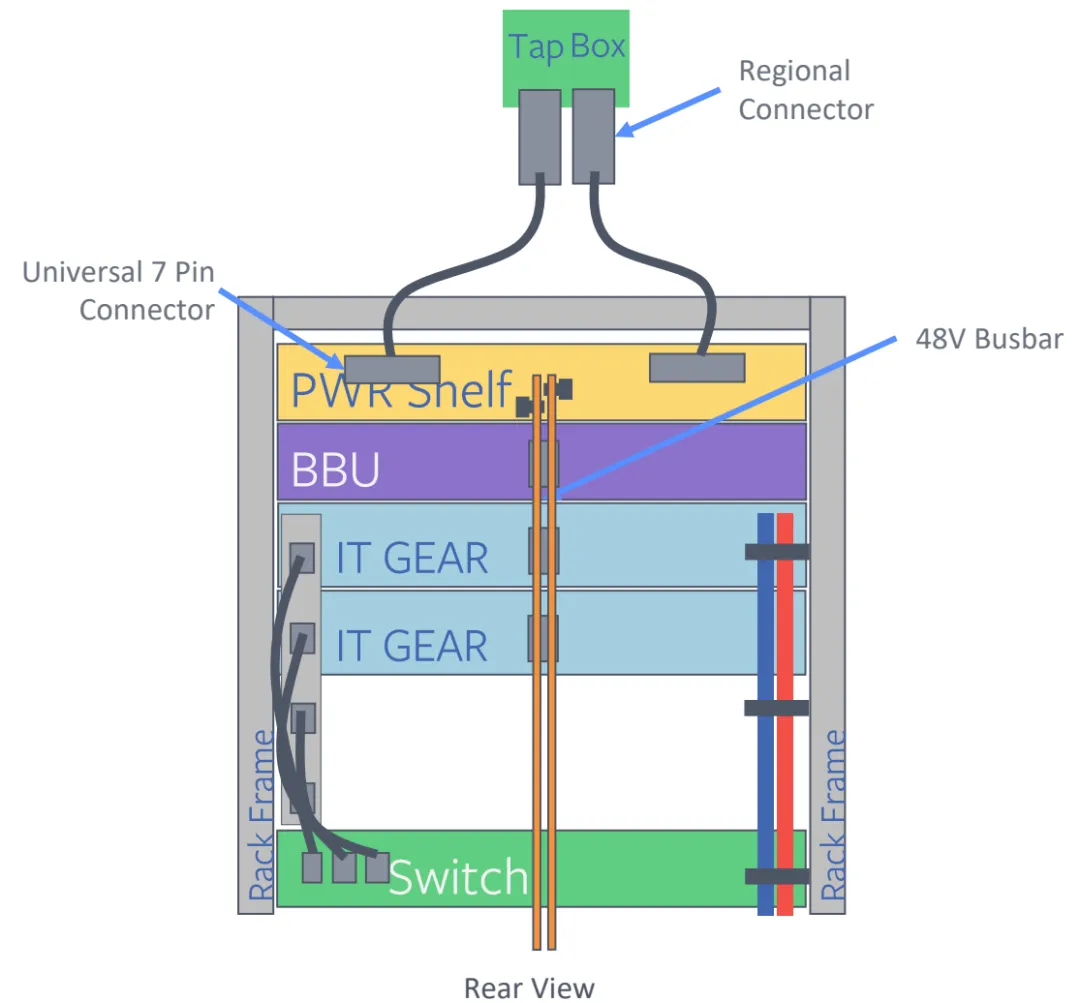

Power Shelf 输出 50V DC 以后，不可能再靠一堆传统电源线去分。这时候就需要 DC Busbar。DC Busbar 可以理解成机柜内部的直流母排。它把 Power Shelf 输出的 48V / 50V DC 分配给 Compute Tray、NVSwitch Tray 等负载。

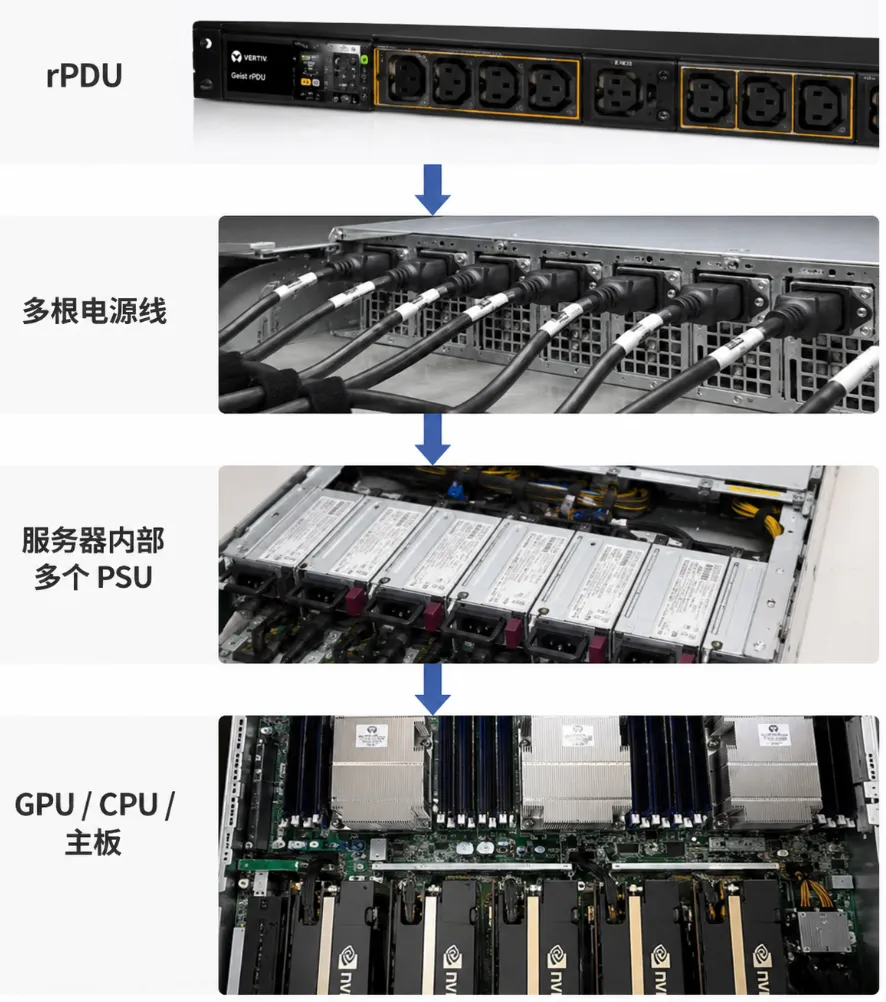

传统服务器时代，机柜里的供电更多是：

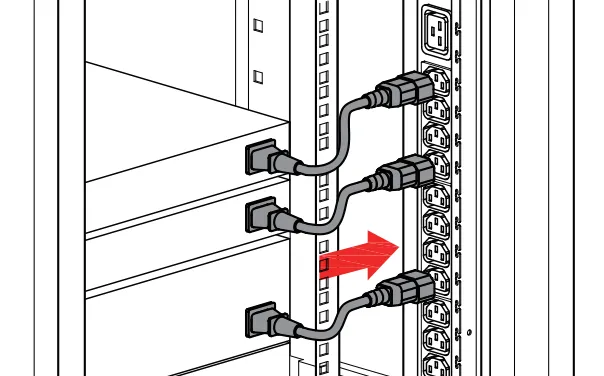

rPDU↓一根根电源线↓服务器 PSU
也就是说，rPDU 负责把交流电分给每台服务器，每台服务器再通过自己的 PSU 做 AC/DC 转换。
到了整柜级 AI 系统，逻辑变了：
Power Shelf
↓
DC Busbar
↓
Compute Tray / NVSwitch Tray
↓
板卡电源
Power Shelf 负责把输入电源集中转换成 48V / 50V DC，DC Busbar 再把这一路直流电分配到机柜内的 Compute Tray、NVSwitch Tray 等负载。

PART 05

rPDU 不会消失，但会分层
有了 Power Shelf，不代表 rPDU 马上消失。
5kW 到 30kW
普通服务器、存储、网络设备、企业机房、传统云计算机柜，仍然会大量使用 rPDU。
这些场景需要的是：
  • 插座输出支路计量
  • 远程开关
  • SNMP / Modbus 接入
  • A/B 路管理
rPDU 仍然是主流。
30kW 到 80kW
H100 / H200 这类高功率 GPU 服务器，一个柜子放 3 到 4 台，功率可能到 40kW 左右。
这时候 rPDU 还能用，但要用更高规格：
  • 三相 63A / 100A
  • C19 输出
  • A/B 路冗余
  • 支路电流监测
  • 温度监测
  • 上游母线插接箱配合
这一阶段 rPDU 也能用 。
100kW 以上
到了 GB200 NVL72 这种 125kW 到 135kW 整柜系统，传统插座条式 rPDU 就不再适合作为核心供电入口。
这个阶段应该是：
母线槽 / RPP
↓
Power Whip
↓
Power Shelf
↓
50V DC Busbar
↓
Compute Tray / NVSwitch Tray
Power Shelf 成为机柜供电入口。
DC Busbar 成为机柜内部直流分配主干。

PART 06

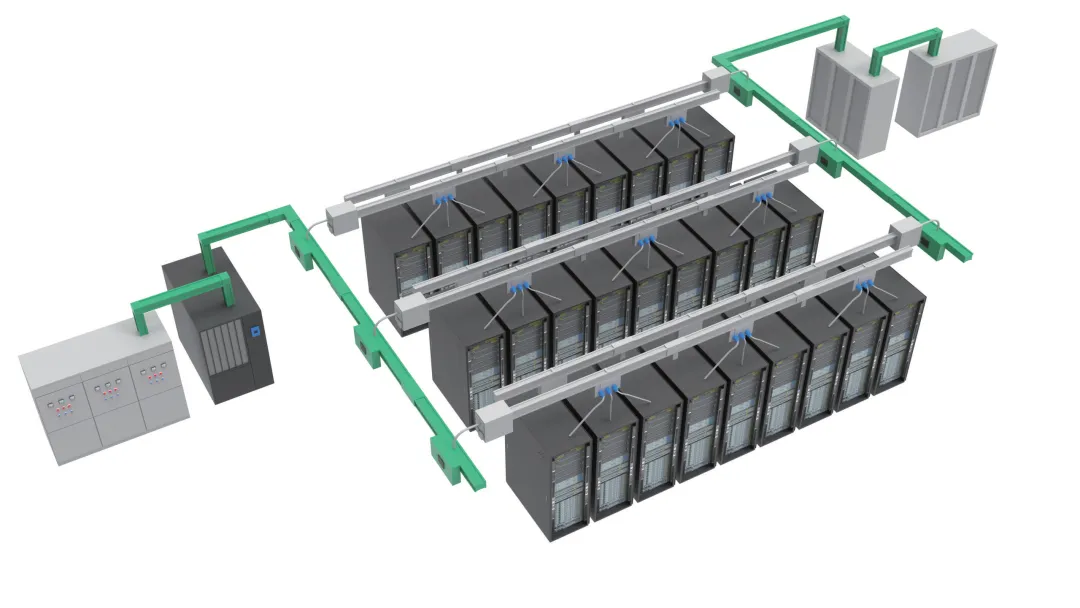

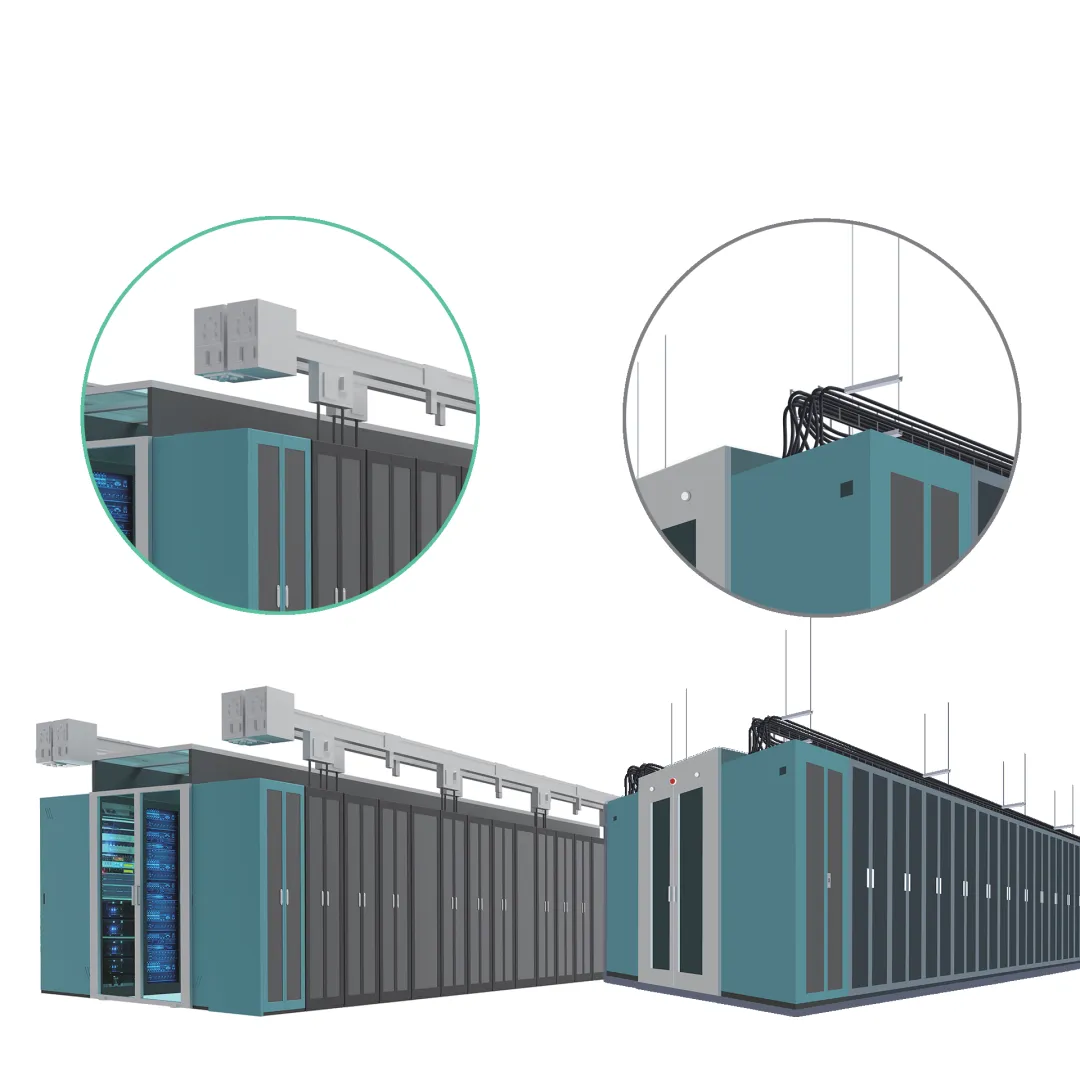

Busway会成为趋势
传统数据中心末端配电一般是：
UPS 输出柜
↓
列头柜
↓
电缆
↓
机柜 rPDU
这个方式很成熟。但它的问题是固定。
列头柜位置固定，电缆路径固定，回路容量固定。
如果后期机柜功率变化，或者一排机柜从普通服务器换成 AI 服务器，就很麻烦。
AI 数据中心的问题恰恰是变化太快。
一代服务器可能是 40kW 一柜，下一代变成 130kW，再下一代可能到 300kW 甚至更高。
如果末端配电还是一次性固定设计，那每次服务器换代，配电系统都要跟着改。

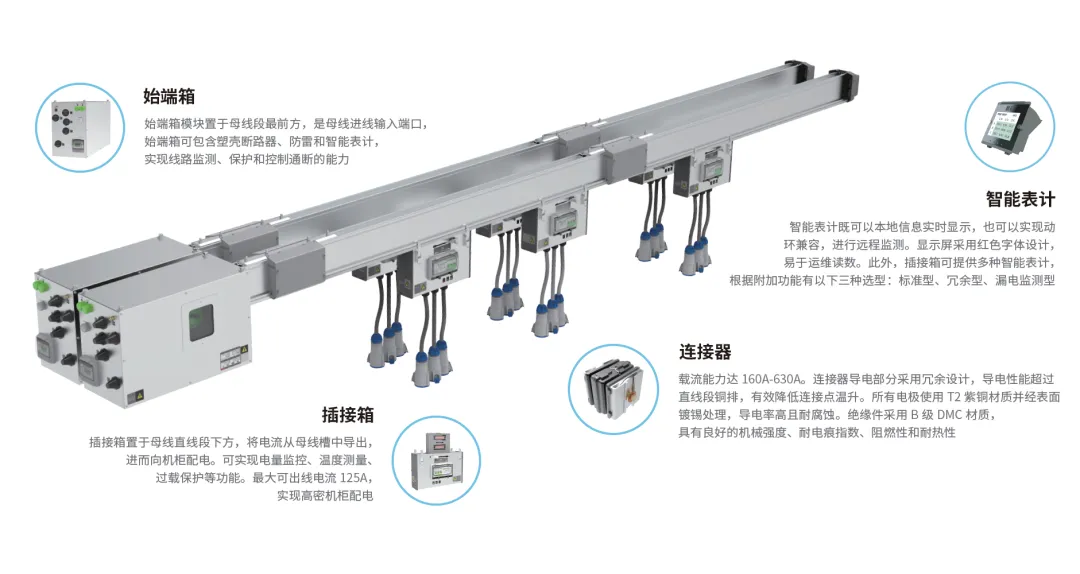

母线槽的价值在于：
  • 先把主干供电能力铺好
  • 机柜需要哪里取电，就在哪里插接
  • 负载变化时更换或增加插接箱
  • 扩容时不必大规模重新敷设电缆
  • 监测点可以靠近负载
所以母线槽不是为了好看，也不是单纯替代电缆。
它更像是把末端配电从一次性工程，变成一个可扩展、可调整、可监测的平台。

PART 07

BBU 会不会改变后备电源方式？
除了 Power Shelf，还要关注 BBU。
BBU 是 Battery Backup Unit，也就是电池备份单元。由集中变分散的一种思路？
传统数据中心更多依赖集中式 UPS。
但是 AI 机柜功率太高，未来可能会出现：集中 UPS+机柜级 BBU+Power Shelf+DC Busbar
BBU 可以做什么？
  • 短时备电
  • 削峰填谷
  • 掉电保持
  • 降低集中 UPS 压力
  • 配合 Power Shelf 做直流侧备电
  • 提高机柜级供电连续性
但 BBU 也会带来新的监测需求：
  • 电池电压
  • 充放电电流
  • SOC
  • SOH
  • 温度告警
  • 备电时间
  • 均衡状态
  • 寿命预测
所以 BBU 不是一个孤立的电池问题，而是未来机柜级供电架构的一部分。
当 Power Shelf、DC Busbar、BBU 结合起来以后，AI 机柜内部其实已经形成了一套独立的直流供电系统。
如果这套系统没有监测，就会变成黑盒。

PART 08

再来看看这个问题，rPDU 已经智能了，为什么还需要 EnerTrek？
拆完这条供电链路以后，发现问题不在 rPDU 有没有智能，而在于：
需要监测的节点，已经不止 rPDU。传统数据中心里，rPDU 是比较靠近服务器的末端监测点。
但 AI 数据中心里，供电链路多了很多新的关键节点：
  • 母线插接箱
  • Power Whip
  • Power Shelf
  • DC Busbar
  • BBU
  • CDU液冷泵
  • MCCB / MCB
  • A/B 路输入
  • Pod 级供电路径
这些位置不一定都由 rPDU 覆盖。
这就不是一个普通多回路电表能完整解决的，也不是单个 rPDU 能完全解释的。
它需要的是一套覆盖末端供电节点的电力感知系统。

PART 09

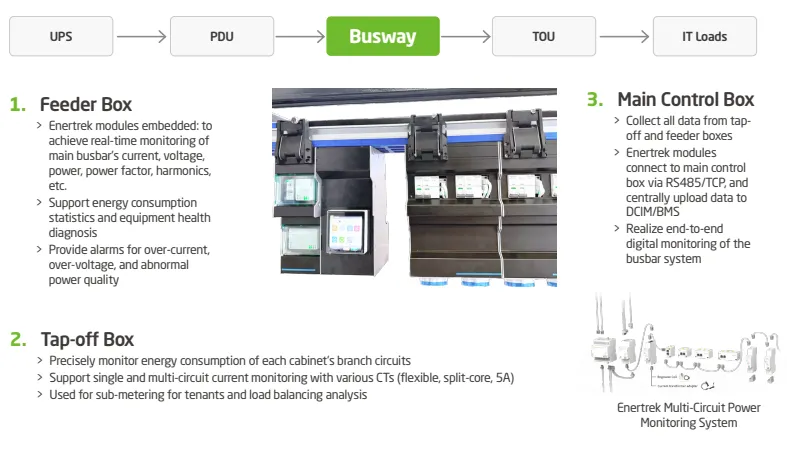

EnerTrek 应该站在哪里？
如果只把 EnerTrek 理解成一个多回路电表，那价值会被低估。
它真正适合做的是：高密度 AI 数据中心末端配电的电力感知层。
未来可以重点看这些位置：
  • 母线插接箱监测
  • rPDU 上游监测
  • DC Busbar 支路监测
  • 接点温升监测
  • MCCB / MCB 状态采集
  • BBU 状态采集
  • Pod 级容量管理
  • 机柜级能效分析
所以 EnerTrek 的机会不是做一个普通电表。
而是把数据中心从母线插接箱、rPDU、Power Shelf、DC Busbar、BBU、CDU 这些节点，变成可识别、可监测、可告警、可分析的能源对象。

PART 10

赶紧结束
AI 数据中心不是简单多用一点电，而是在重构从中压输入到 GPU 芯片之间的整条供电链路
前端会更集成化，比如 UPS、HVDC、巴拿马电源、SST；末端会更直流化、机柜化，比如 Power Shelf、DC Busbar、48V / 50V 供电；后备也可能从集中 UPS，逐步走向 BBU 和机柜级备电。
这也是我重新研究 AIDC 供电的原因。
过去我们知道数据中心有变压器、UPS、列头柜、rPDU，也知道服务器要供电。但到了 AI 服务器时代，问题被放大了：一个 Pod 是什么？CDU 和 Rack 怎么配合？为什么 H100 时代还能用 rPDU，而 GB200 NVL72 开始出现 Power Shelf 和 DC Busbar？
这些问题不拆清楚，就很难判断 EnerTrek 应该放在哪里。
我的理解是，机会不一定在 UPS、HVDC、SST、Power Shelf 这些主设备上，而是在那些越来越重要、但还没有被充分感知的供电节点上。比如母线插接箱、rPDU 上游、CDU 供电、BBU 状态、端子温升和机柜级容量管理。
把这些节点看清楚、捋清清楚，才是 EnerTrek 进入 AIDC 场景更现实的路径。
