玻璃基板：AI先进封装的新地基  【深度图解】

资料基础：本文基于公开产业资料分析整理，仅作产业研究交流，不构成投资建议。

01、核心结论：先进封装成为AI算力交付主闸门

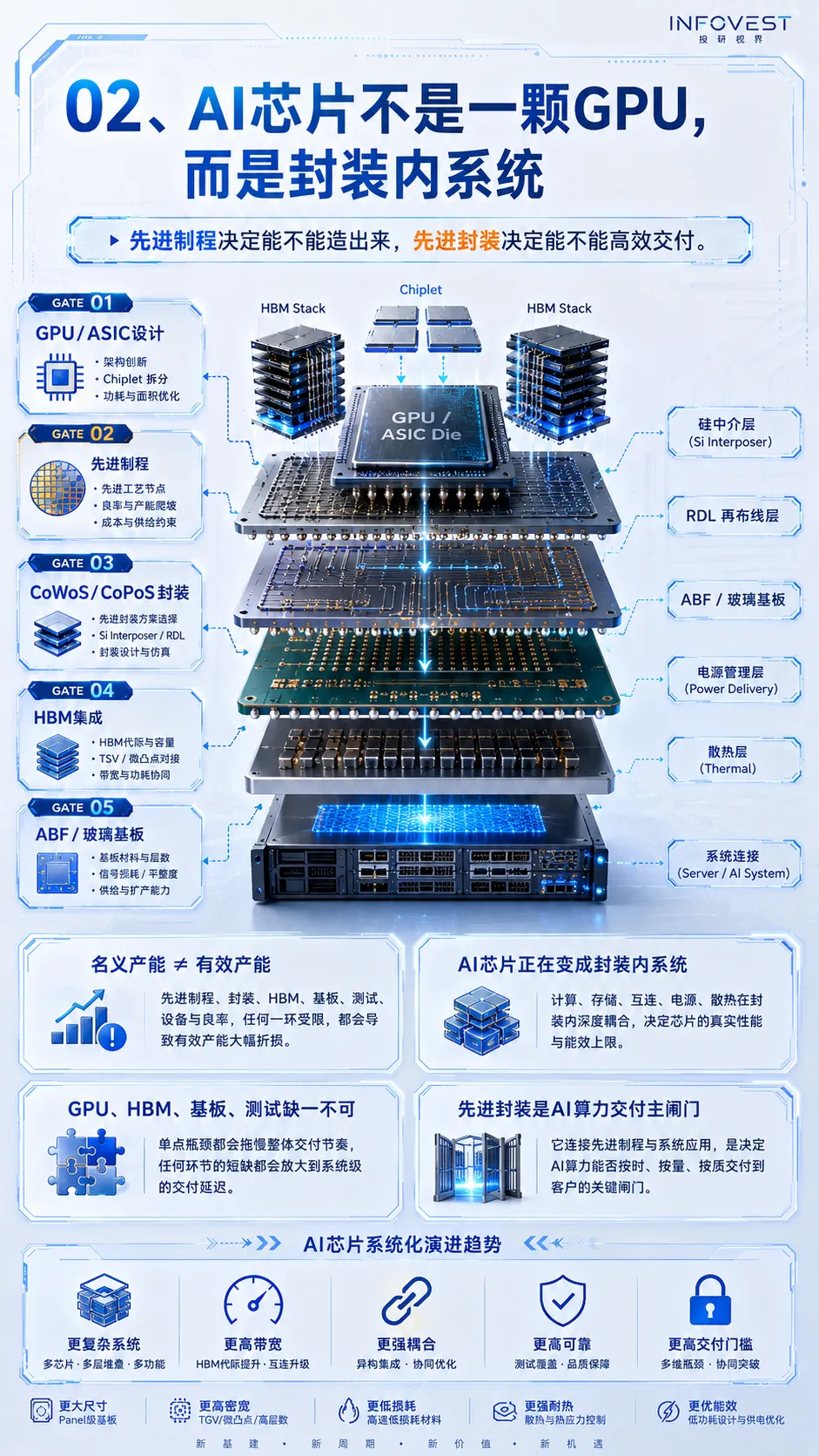

AI芯片已经不再是一颗孤立的GPU，而是由GPU/ASIC、HBM、中介层、RDL、ABF/FC-BGA、玻璃基板、供电、散热和测试共同组成的封装内系统。

短期看，CoWoS、HBM、ABF决定AI芯片能不能按时交付；中期看，CoPoS、TGV、RDL决定下一代平台能不能跑通；长期看，玻璃基板、CPO和光电混封决定先进封装的长期天花板。

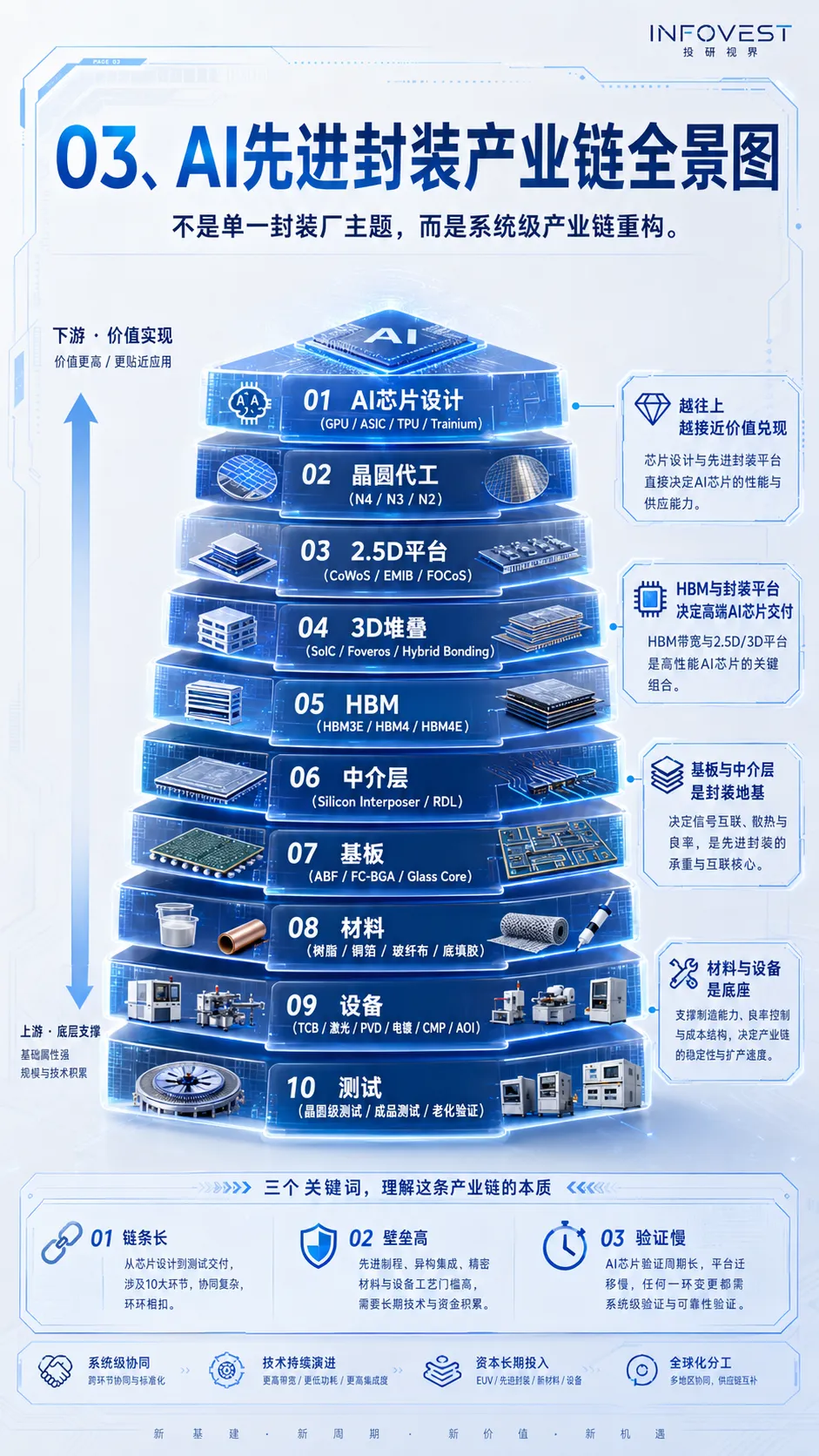

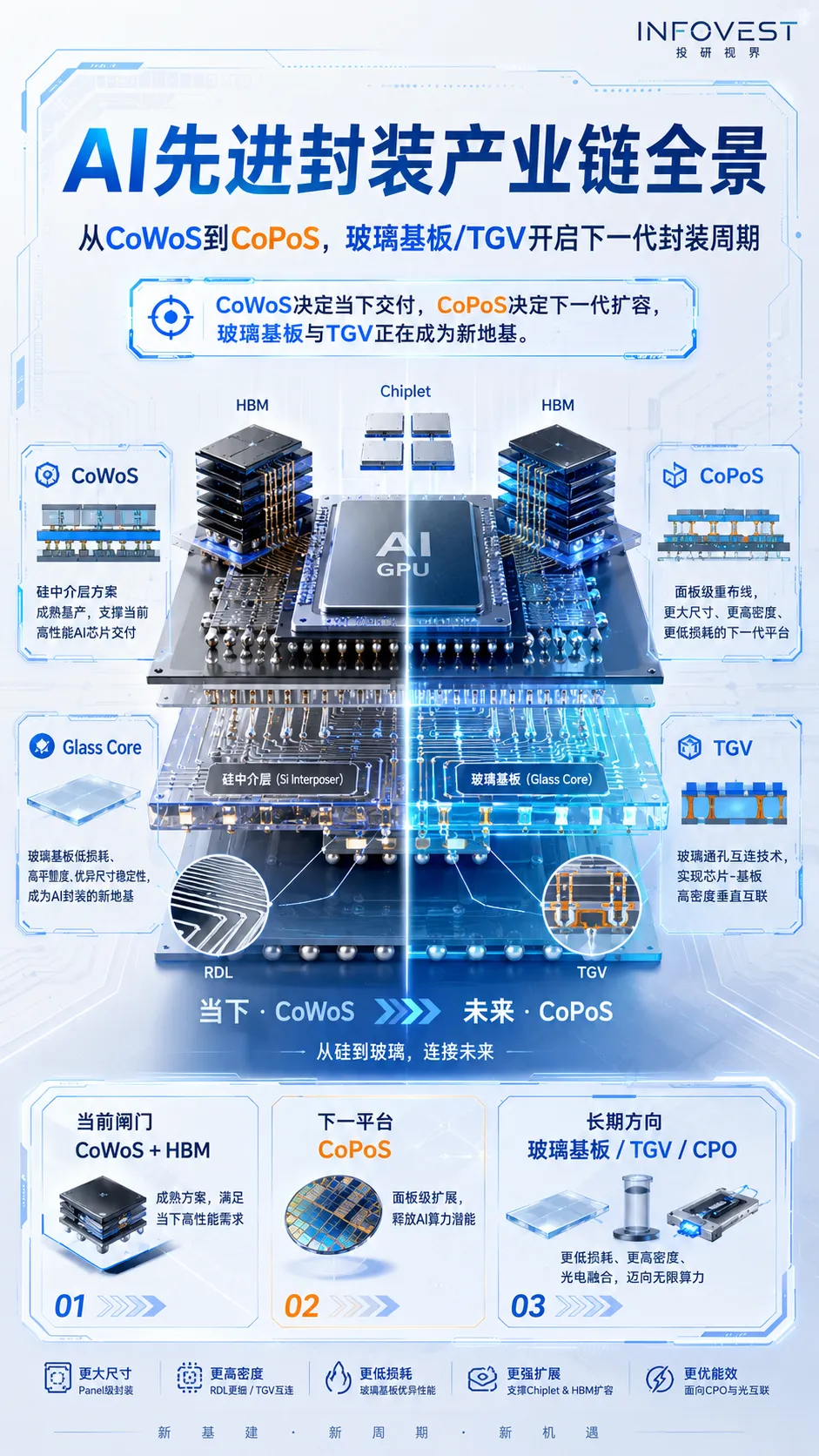

02、产业链全景：不是单一封装厂主题

AI先进封装不是单一封测厂的故事，而是一条从芯片设计、晶圆代工、2.5D/3D封装、HBM、中介层、基板、材料、设备到测试的系统级产业链。

越往上，越接近价值兑现；越往下，越决定产业底座。真正的瓶颈往往不是单点扩产，而是多个环节同时进入高压状态。

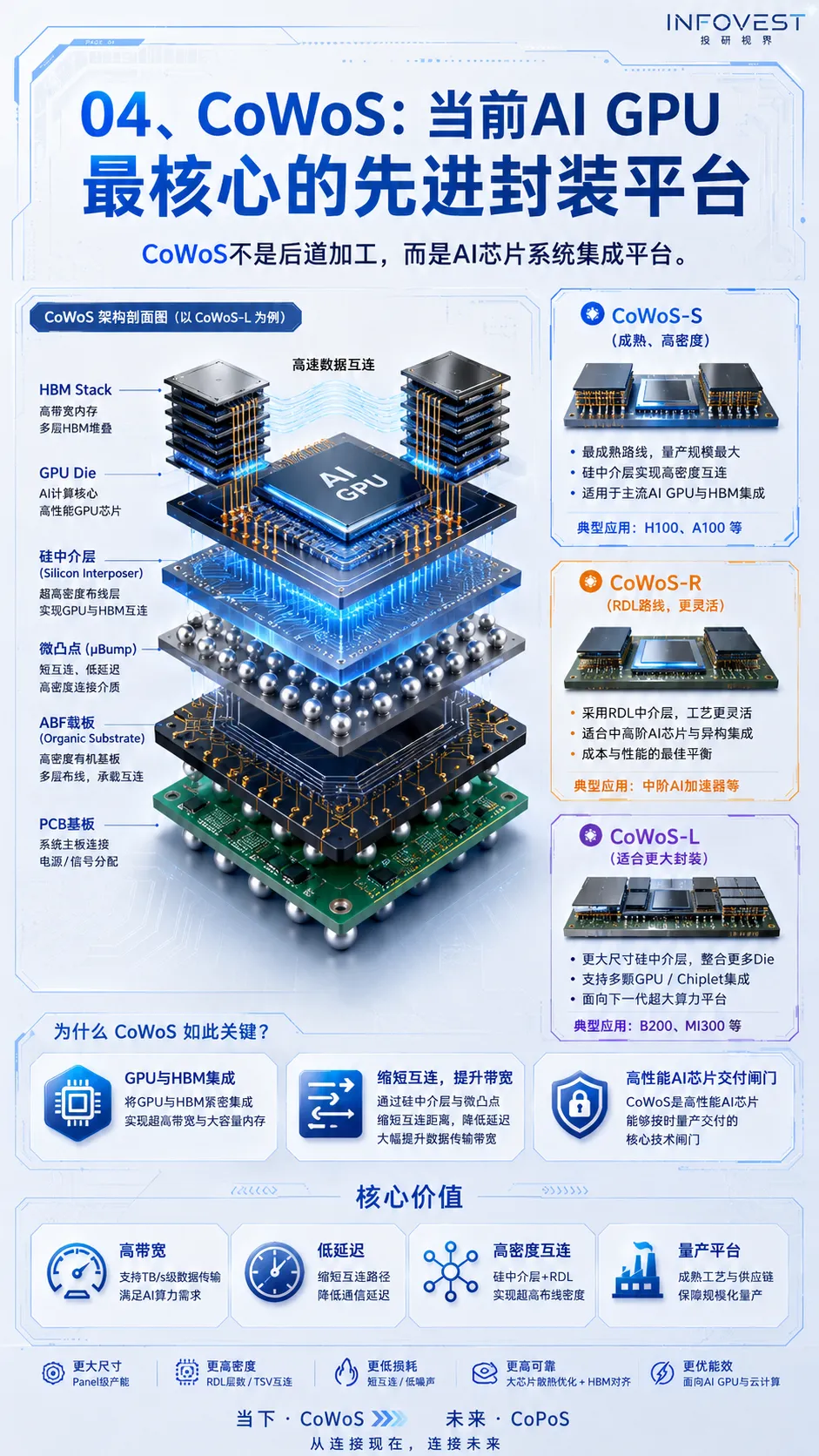

03、CoWoS：当前高端AI GPU最核心的平台

CoWoS的核心价值，是把GPU/ASIC与HBM通过高密度中介层连接起来，让AI芯片既能算，也能被数据喂饱。

这不是传统意义上的后道加工，而是AI芯片系统集成平台。当前高端GPU、AI ASIC和HBM集成，仍然高度依赖CoWoS这类先进封装能力。

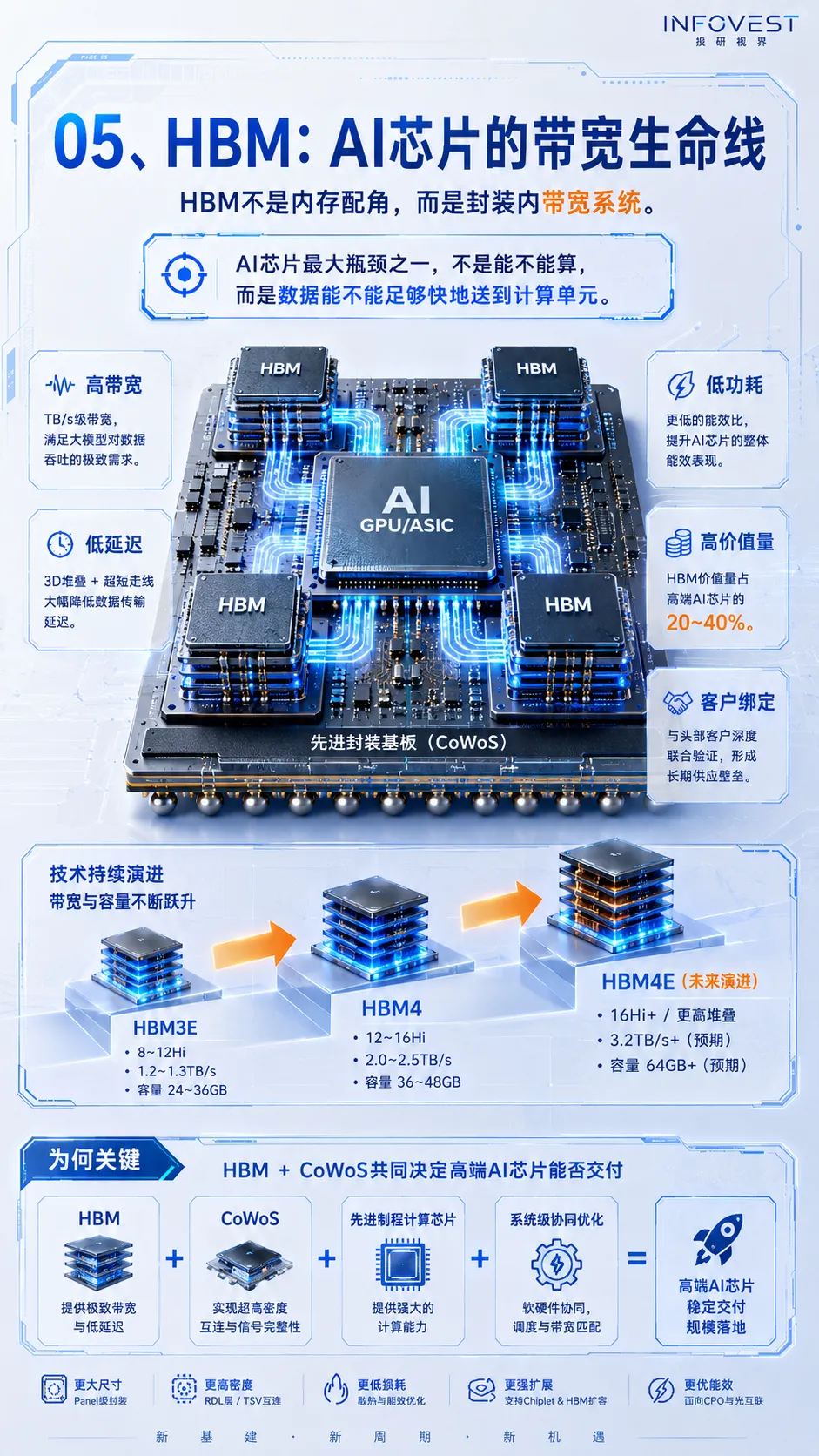

04、HBM：AI芯片的带宽生命线

AI芯片的瓶颈之一，不是算力不够，而是数据能不能足够快地送到计算单元。

HBM通过封装内短距离互连，提供高带宽、低延迟和更优能效。没有HBM，GPU算力难以释放；没有CoWoS，HBM也无法与GPU形成高效连接。

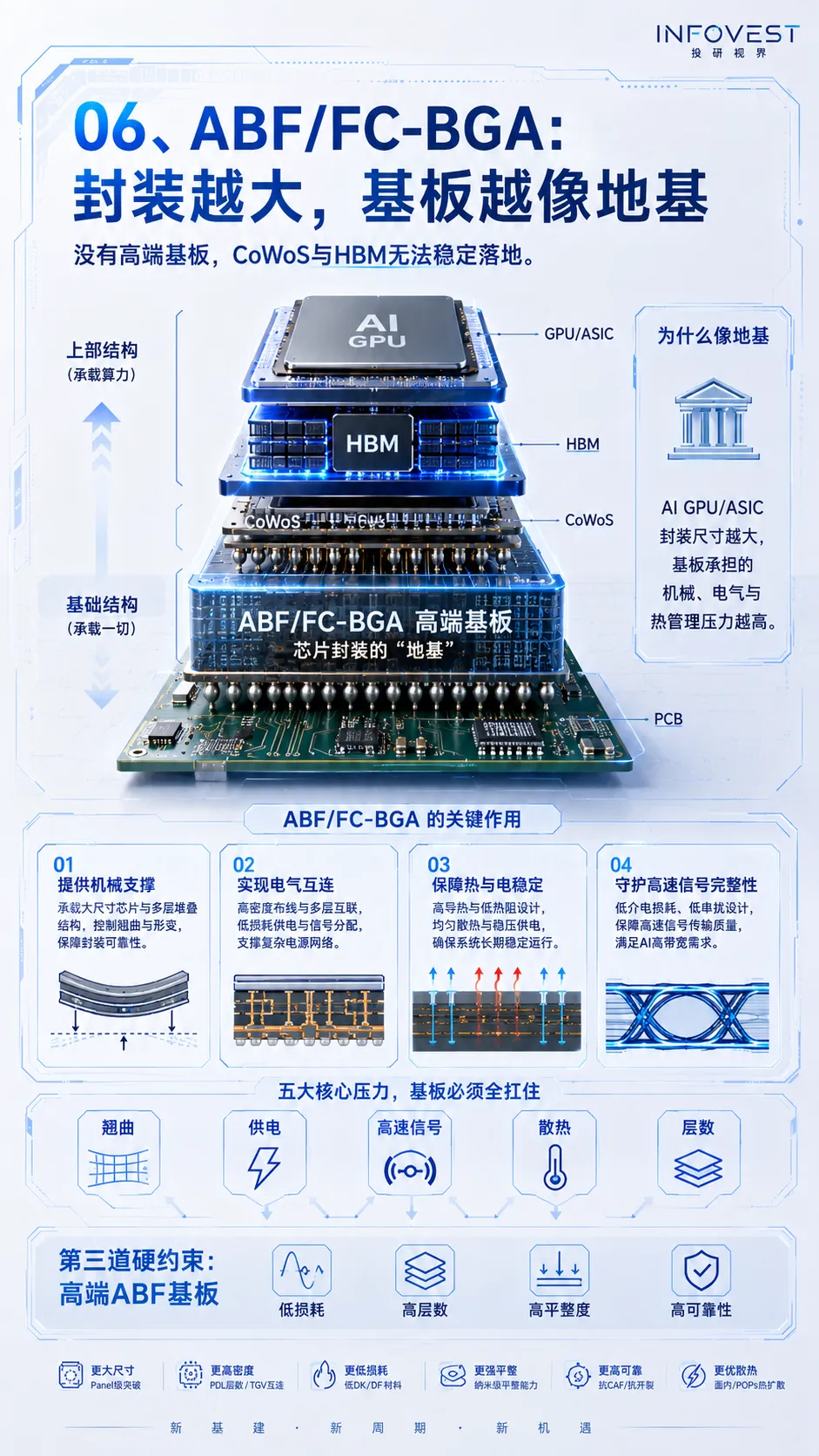

05、ABF/FC-BGA：大封装的地基

AI GPU/ASIC封装尺寸越大，ABF/FC-BGA承担的机械、电气、散热和高速信号压力越高。

所以基板不是配角，而是芯片封装的“地基”。没有高端基板，CoWoS与HBM无法稳定落地。

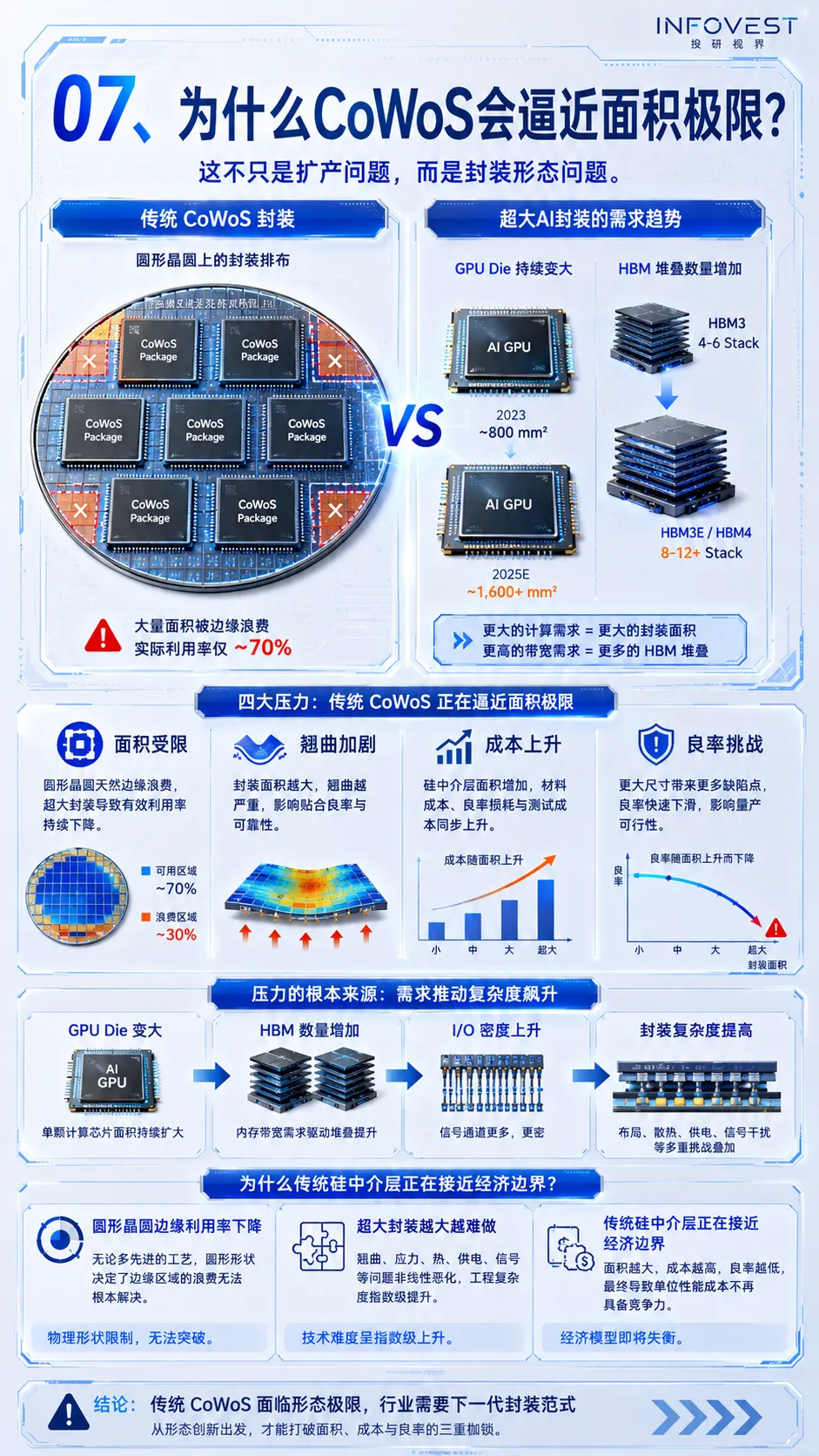

06、CoWoS为什么会逼近面积极限？

随着GPU Die持续变大、HBM堆叠数量增加、I/O密度上升，传统硅中介层会遇到面积、翘曲、成本和良率压力。

这不是简单扩产问题，而是封装形态问题。圆形晶圆上的超大封装，天然存在边缘利用率和经济性的约束。

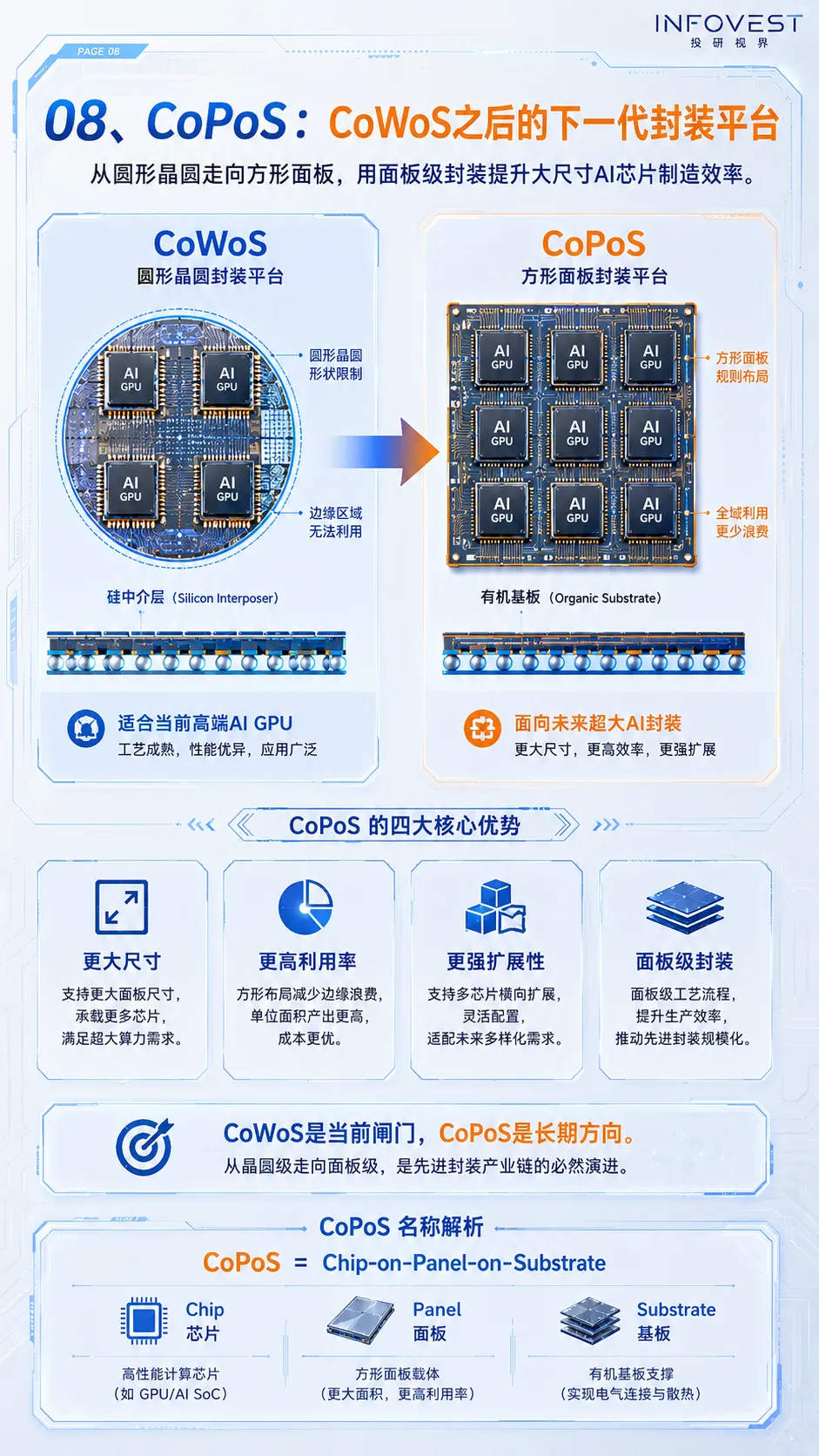

07、CoPoS：CoWoS之后的下一代封装平台

CoPoS的核心，是从圆形晶圆走向方形面板，用面板级封装提升超大AI芯片的制造效率。

CoWoS解决当下高端AI芯片交付，CoPoS则代表下一代扩容方向。它不是马上替代CoWoS，而是面向2028年前后更大尺寸、更高效率、更强扩展的长期平台。

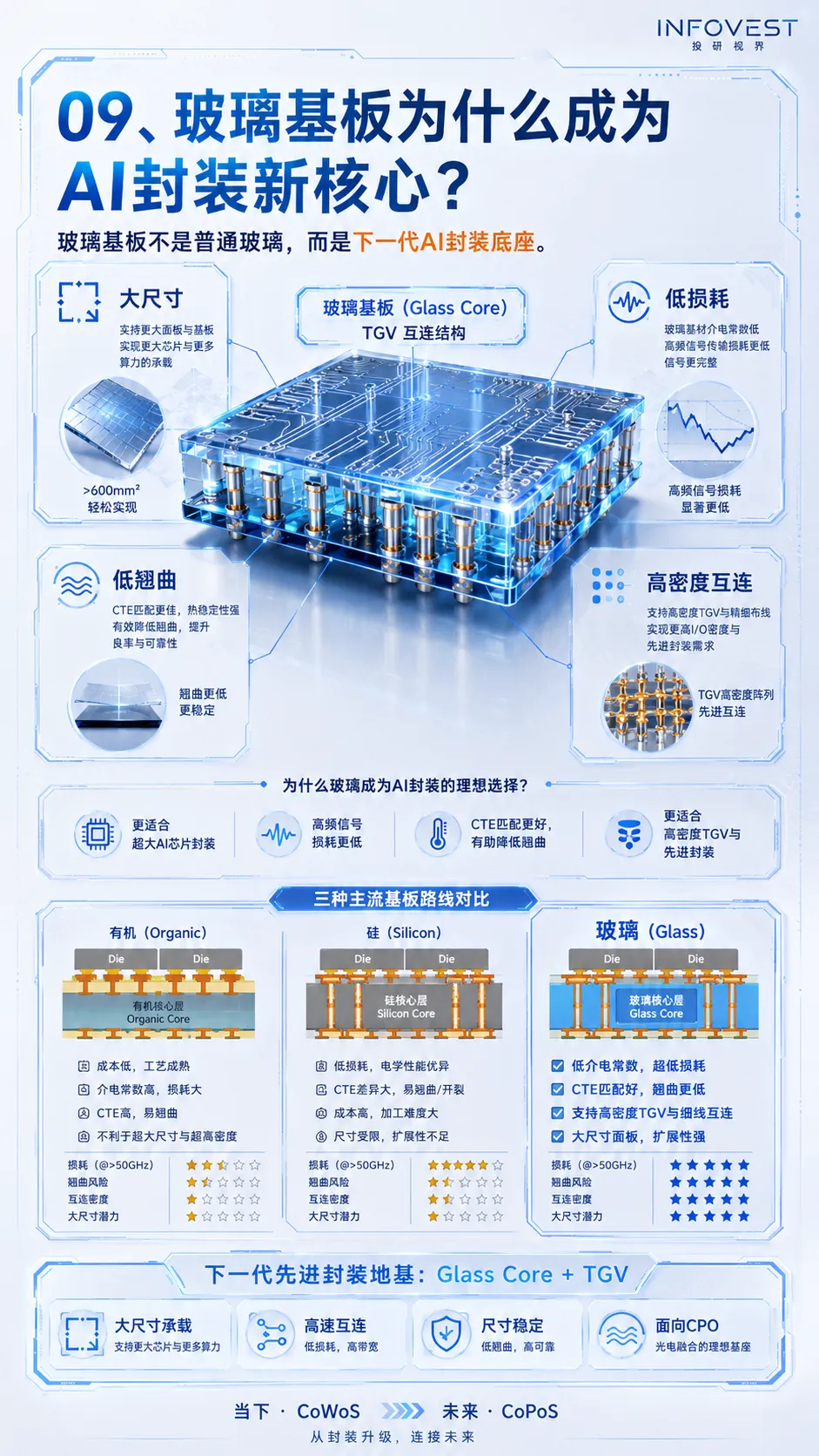

08、玻璃基板：下一代AI封装新地基

玻璃基板不是普通玻璃，而是面向下一代AI封装的高性能底座。

它的优势在于大尺寸、低损耗、低翘曲和高密度互连，更适合未来超大AI芯片、CPO和光电混封场景。

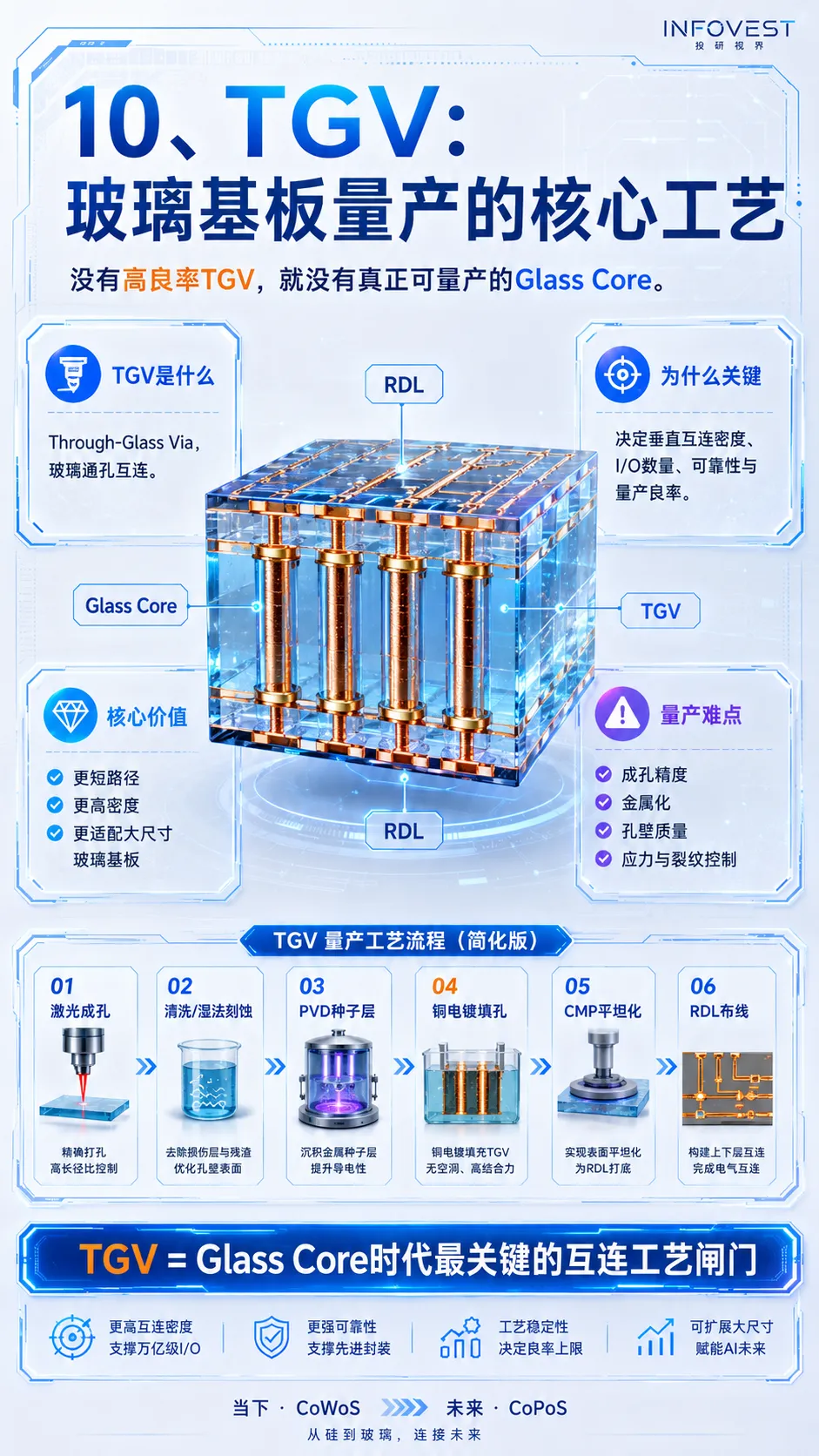

09、TGV：玻璃基板能否量产的核心

TGV，也就是玻璃通孔互连，是玻璃基板从材料走向量产的关键。

没有高良率TGV，就没有真正可量产的Glass Core。它决定垂直互连密度、I/O数量、可靠性和量产良率。

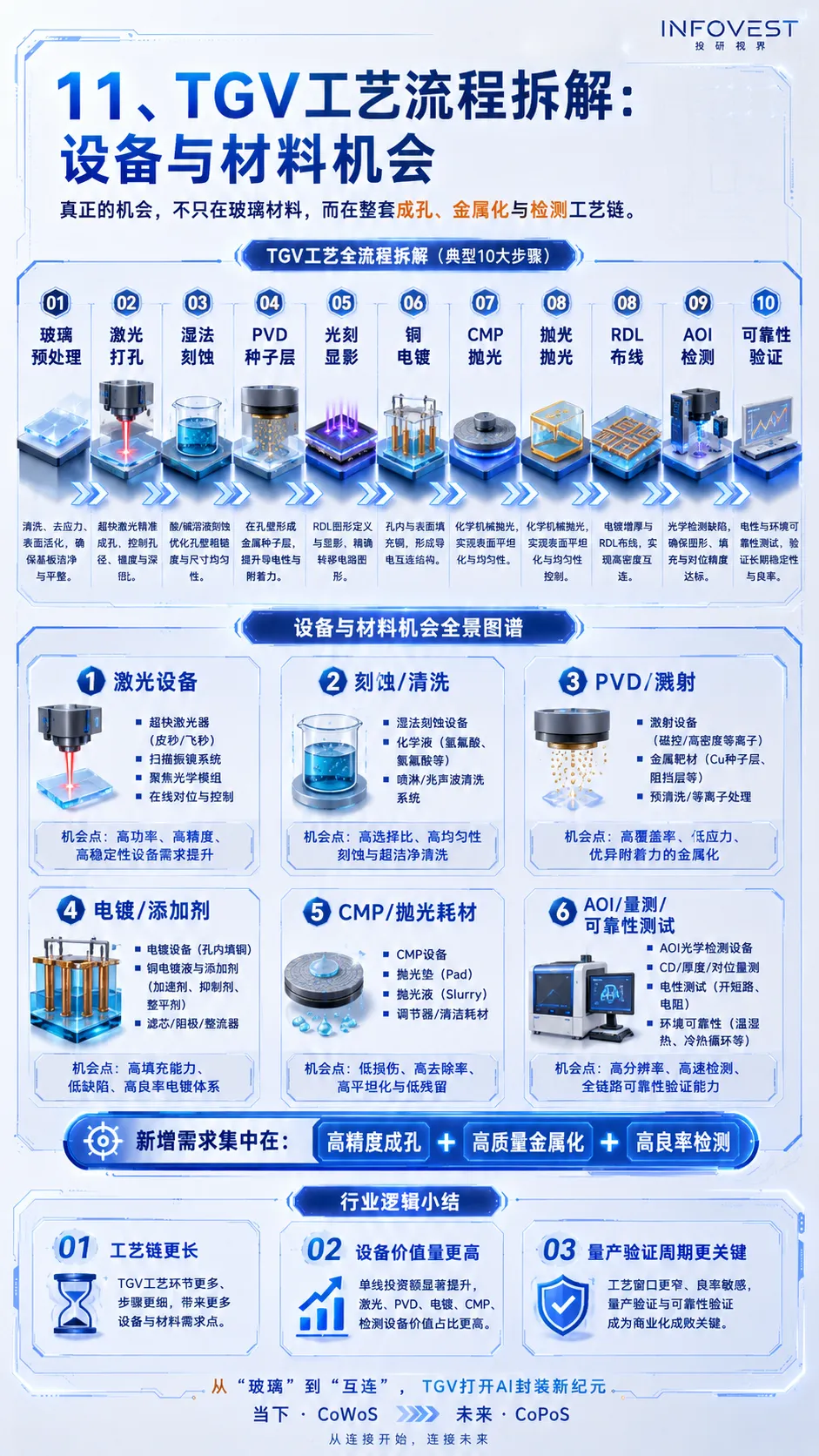

10、设备与材料机会：不只在玻璃材料

TGV带来的机会，不只是玻璃材料本身，而是整套成孔、金属化、CMP、RDL和检测工艺链。

新增需求会集中在高精度成孔、高质量金属化和高良率检测上。真正值得跟踪的，是设备订单、工艺验证和良率爬坡。

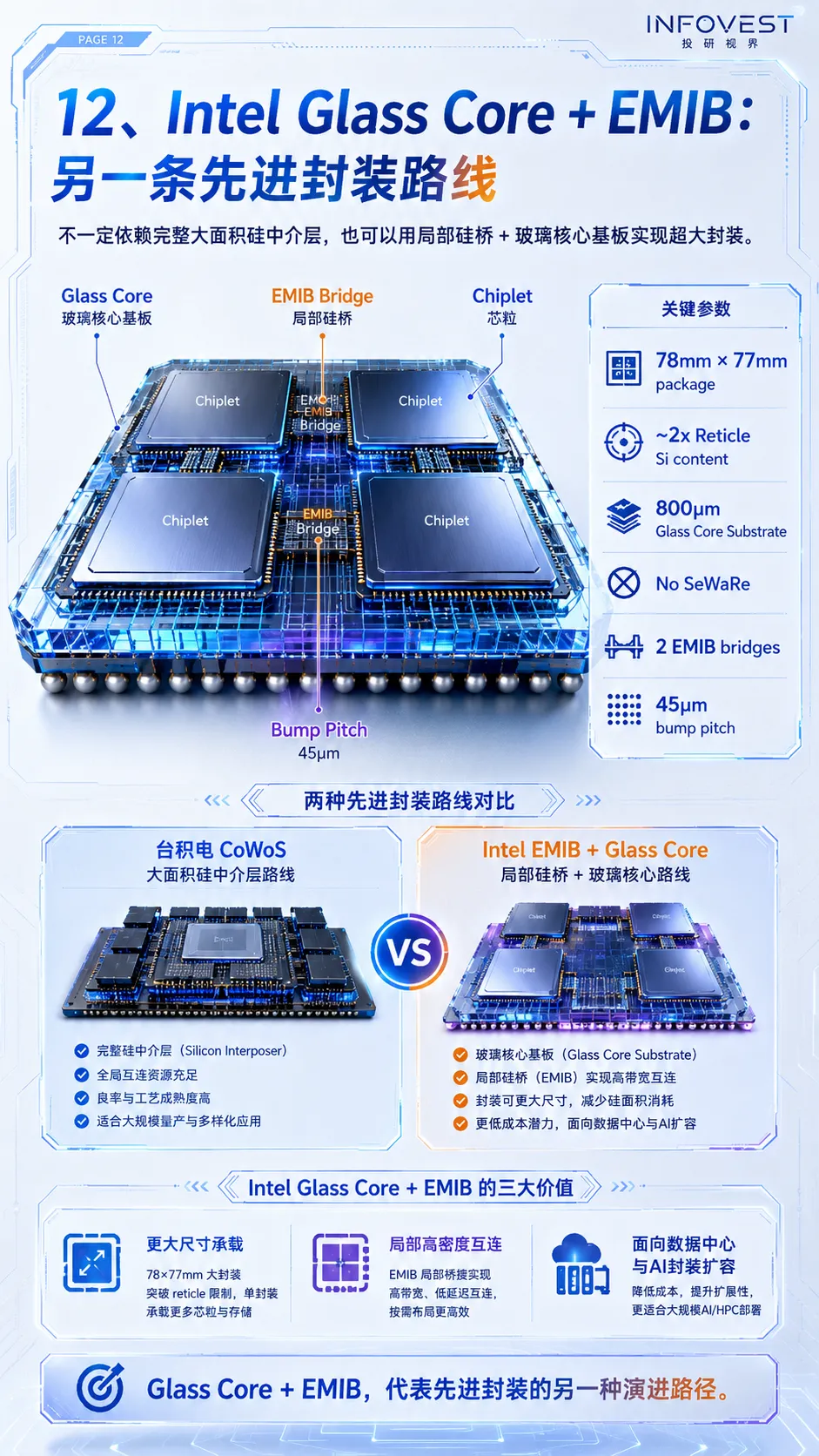

11、Intel Glass Core + EMIB：另一条先进封装路线

英特尔展示的Glass Core + EMIB路线说明，先进封装不只有完整大面积硅中介层一种路径。

局部硅桥负责高密度互连，玻璃核心基板负责大尺寸承载。这条路线更强调大封装、局部互连和数据中心级AI/HPC扩容。

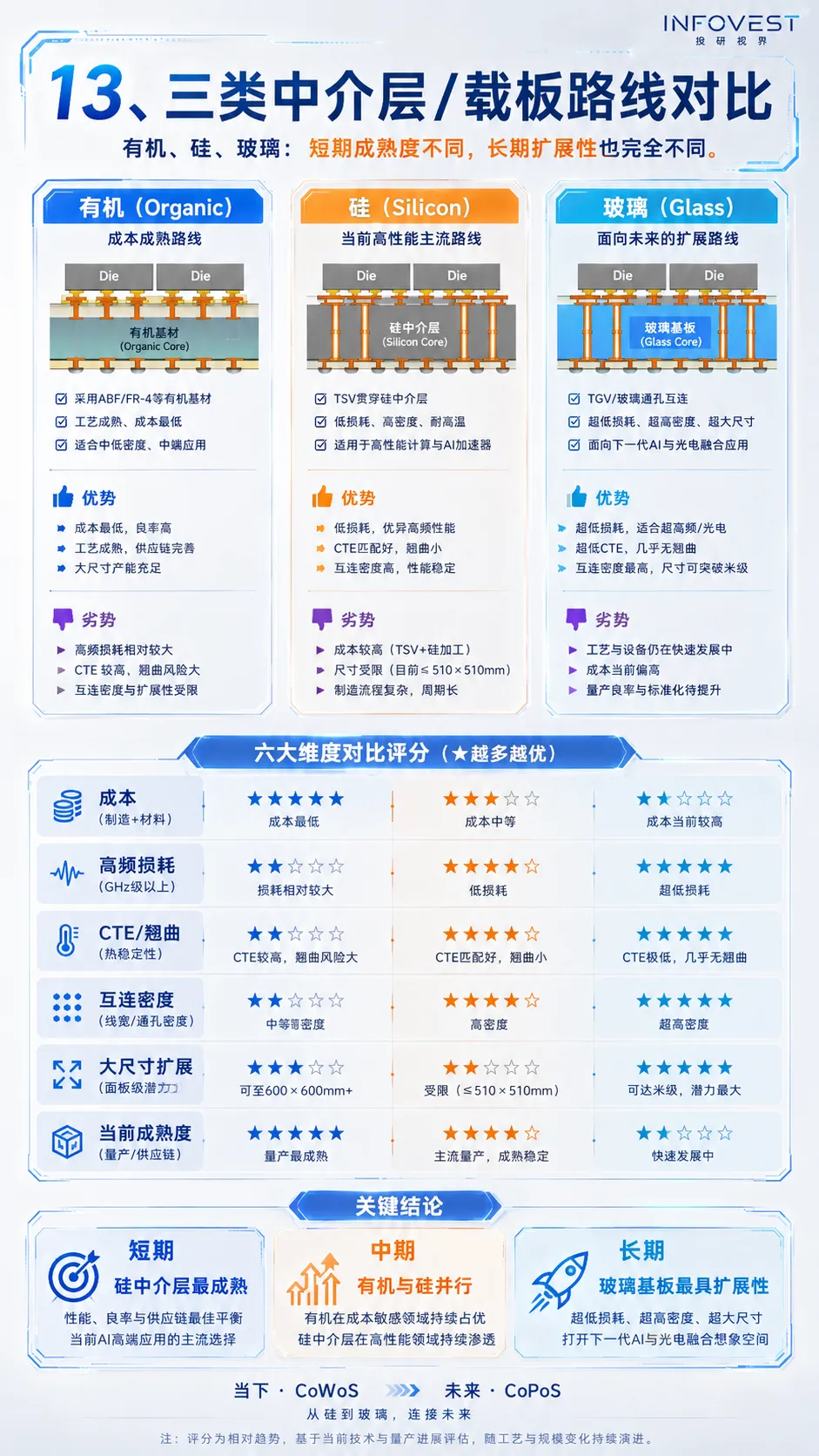

12、三类路线对比：有机、硅、玻璃各有位置

有机路线成熟、成本低；硅中介层性能强、当前最成熟；玻璃基板扩展性最好，但量产工艺仍在发展。

短期看硅中介层最成熟，中期看有机与硅并行，长期看玻璃基板最具扩展潜力。

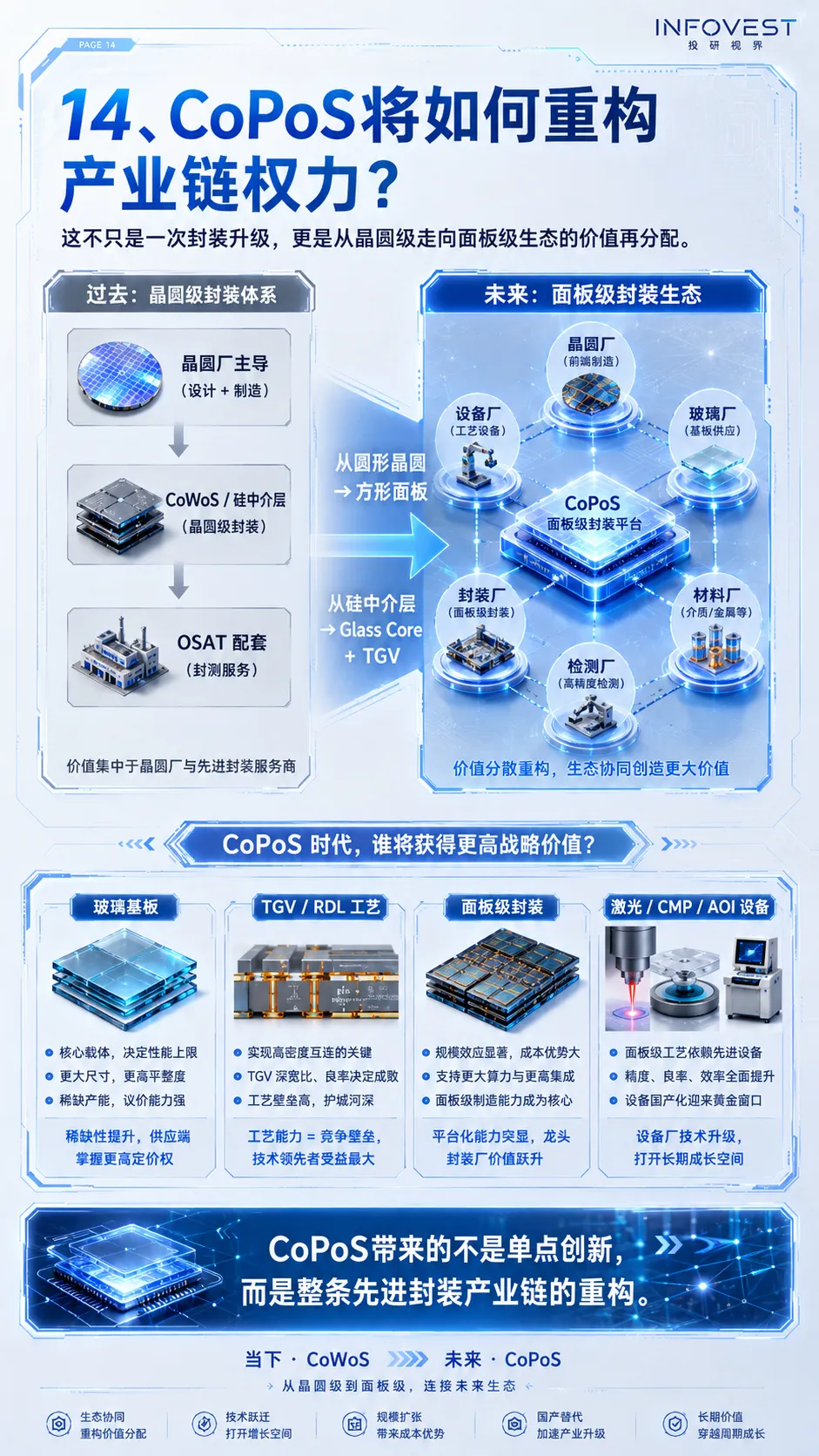

13、CoPoS如何重构产业链权力？

CoPoS不是单点封装升级，而是从晶圆级封装走向面板级生态。

过去价值集中在晶圆厂和先进封装平台；未来玻璃厂、面板厂、设备厂、材料厂、检测厂和OSAT都有可能重新分配产业价值。

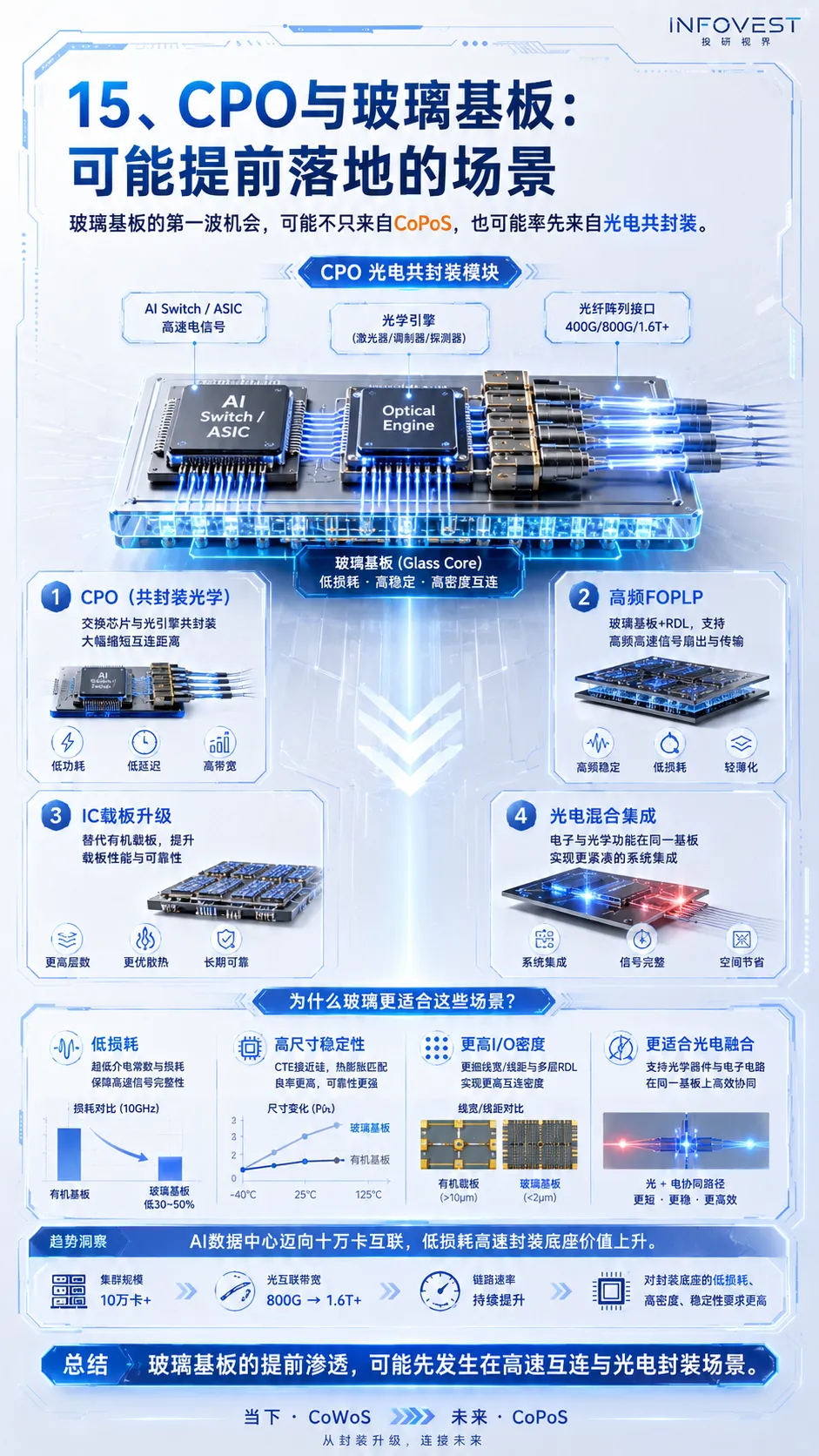

14、CPO与玻璃基板：可能提前落地的场景

玻璃基板的第一波机会，未必只来自CoPoS，也可能率先来自CPO、高频FOPLP、IC载板升级和光电混合集成。

当AI数据中心迈向更大规模互联时，低损耗、高稳定、高I/O密度的封装底座价值会明显上升。

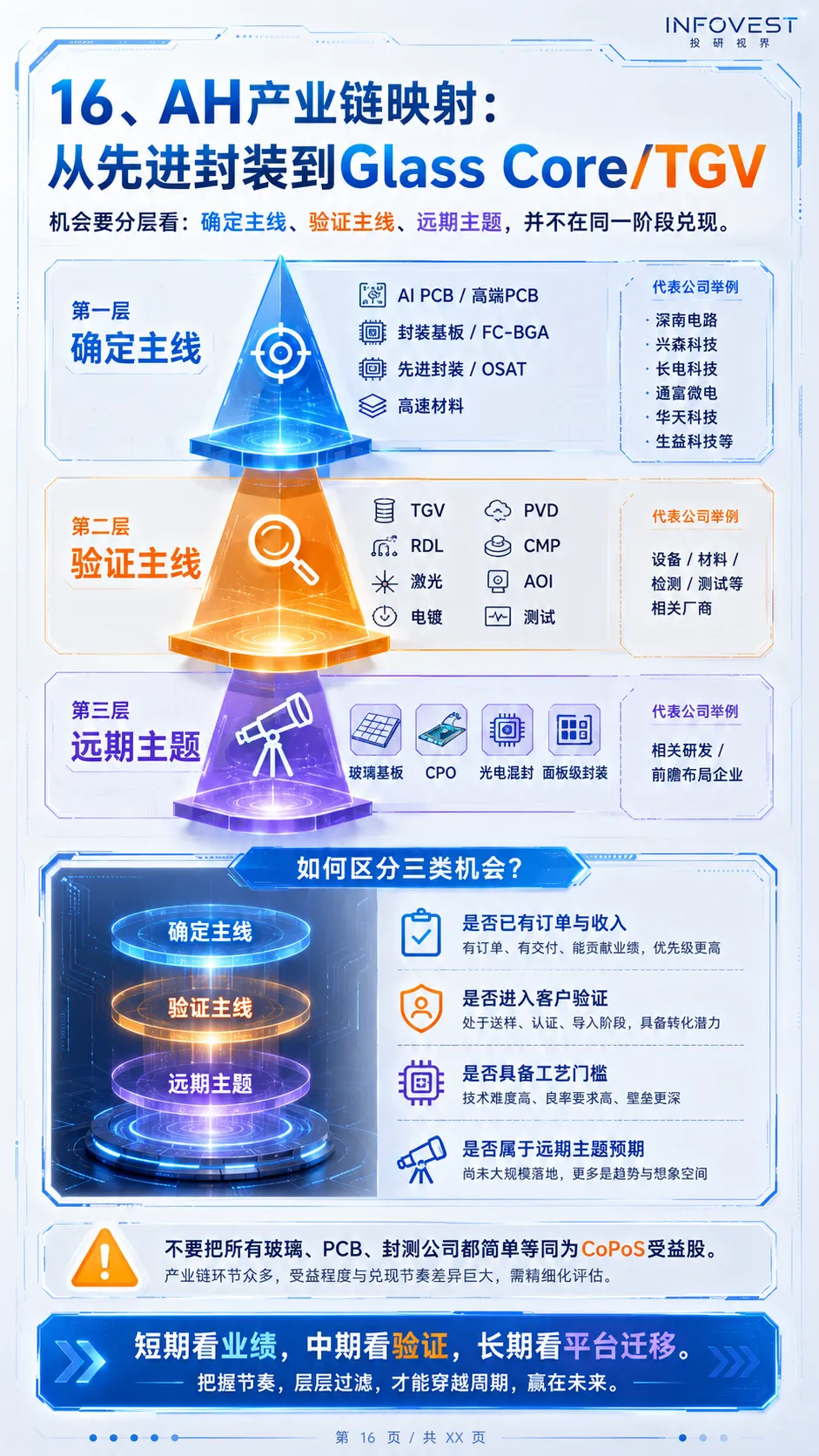

15、AH产业链映射：短期、中期、长期要分层看

AH产业链机会不能一锅端。短期看确定主线，如AI PCB、高端PCB、封装基板、OSAT和高速材料；中期看TGV、RDL、激光、电镀、PVD、CMP、AOI和测试；长期看玻璃基板、CPO、光电混封和面板级封装。

不要把所有玻璃、PCB、封测公司都简单等同为CoPoS受益股。产业链环节多，兑现节奏差异很大。

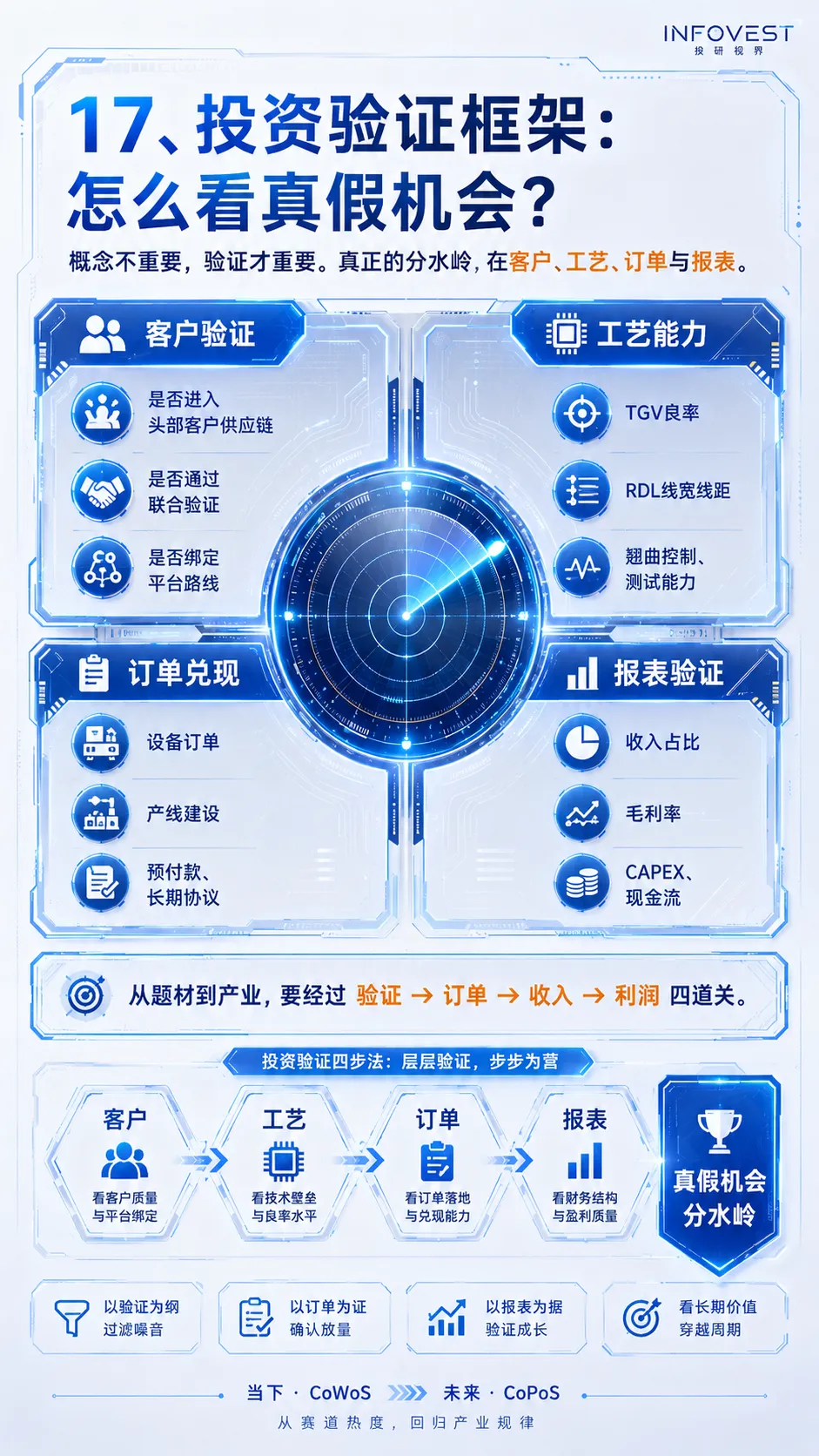

16、投资验证框架：概念不重要，验证才重要

判断真假机会，关键看四个维度：客户验证、工艺能力、订单兑现和报表验证。

从题材到产业，要经过验证、订单、收入、利润四道关。没有客户、没有订单、没有收入和毛利率验证的公司，更多只能视为远期主题。

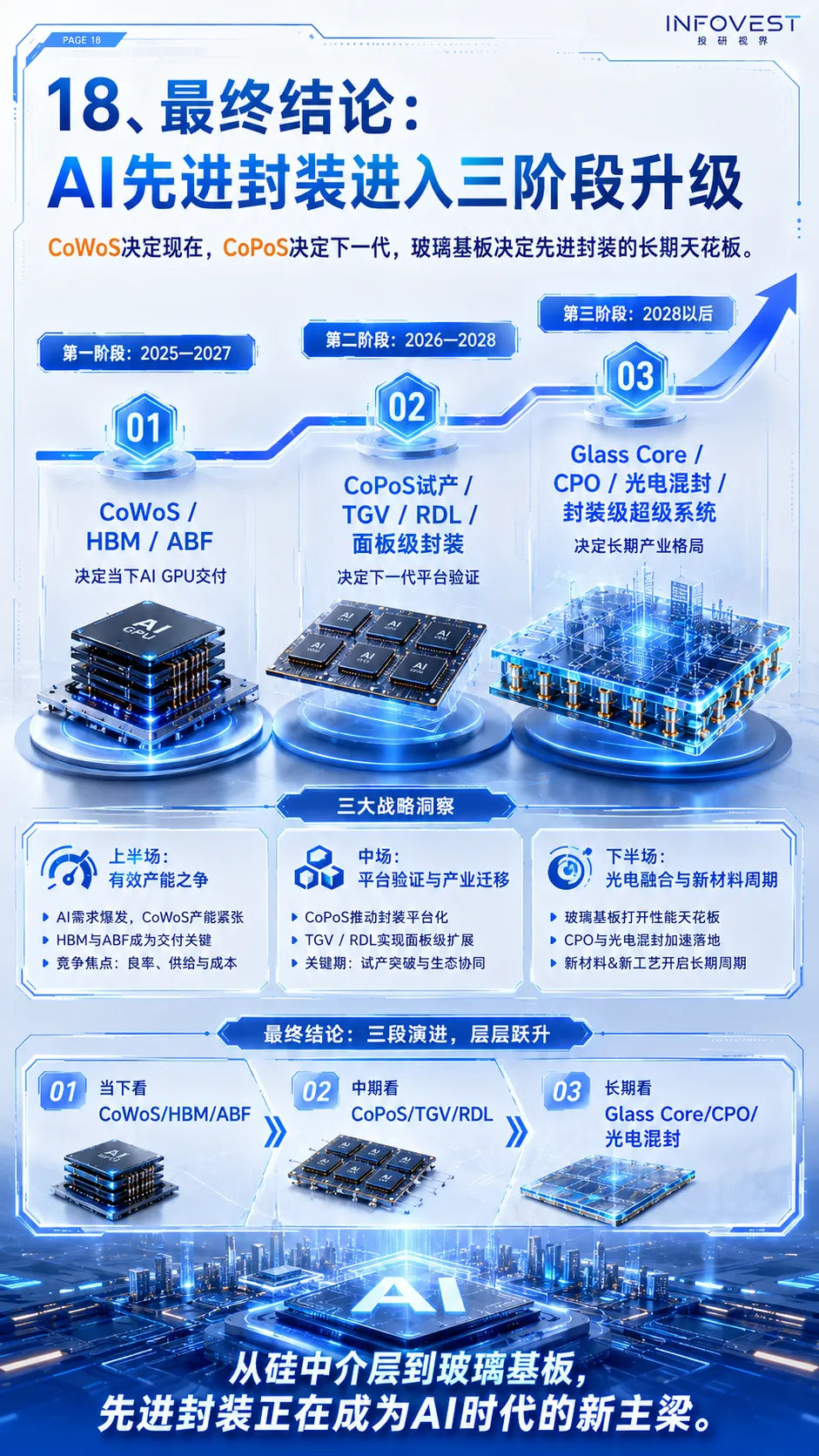

17、最终结论：三阶段升级，层层跃升

AI先进封装正在进入三阶段升级：

第一阶段，2025—2027年，看CoWoS、HBM、ABF，决定当下AI GPU交付。第二阶段，2026—2028年，看CoPoS试产、TGV、RDL和面板级封装，决定下一代平台验证。第三阶段，2028年以后，看Glass Core、CPO、光电混封和封装级超级系统，决定长期产业格局。

本文为产业研究与公开资料整理，不构成任何投资建议。涉及公司和产业链方向仅用于研究讨论，不代表买入或卖出建议。相关技术路线、客户验证、产能爬坡和业绩兑现均存在不确定性，投资需结合公司财报、订单、估值和自身风险承受能力独立判断。
