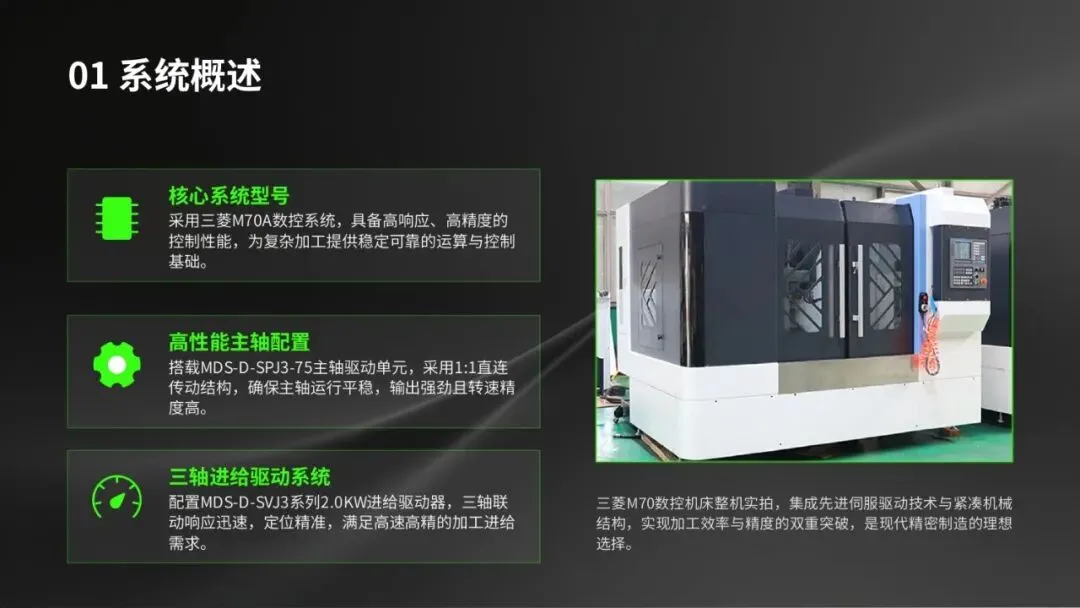

夜雨聆风一、系统概述
三菱M70A是三菱电机M70系列主流加工中心数控控制系统，凭借纳米级插补、高速伺服响应、高精度轮廓控制优势，广泛应用于立式加工中心、模具铣削、精密零部件加工设备，是国内中小型数控机床标配数控系统之一。本文配套《三菱M70(参数表)》PPT文档，围绕该机型硬件配置、参数分类、设定逻辑、调试要点全维度说明，方便设备调试、机床改造与日常参数维护。
本机型硬件标配：主轴驱动器MDS-D-SPJ3-75（1:1主轴传动）、三轴进给驱动器MDS-D-SVJ3（2.0KW伺服单元），三轴标准X/Y/Z直线轴布局，预留第四轴拓展能力，适配立加通用机械结构；系统采用光纤总线连接NC与伺服驱动，具备高速数据交互、实时闭环控制能力，支持中文界面、高精度G61.1加工模式、自定义M代码宏调用等实用功能。

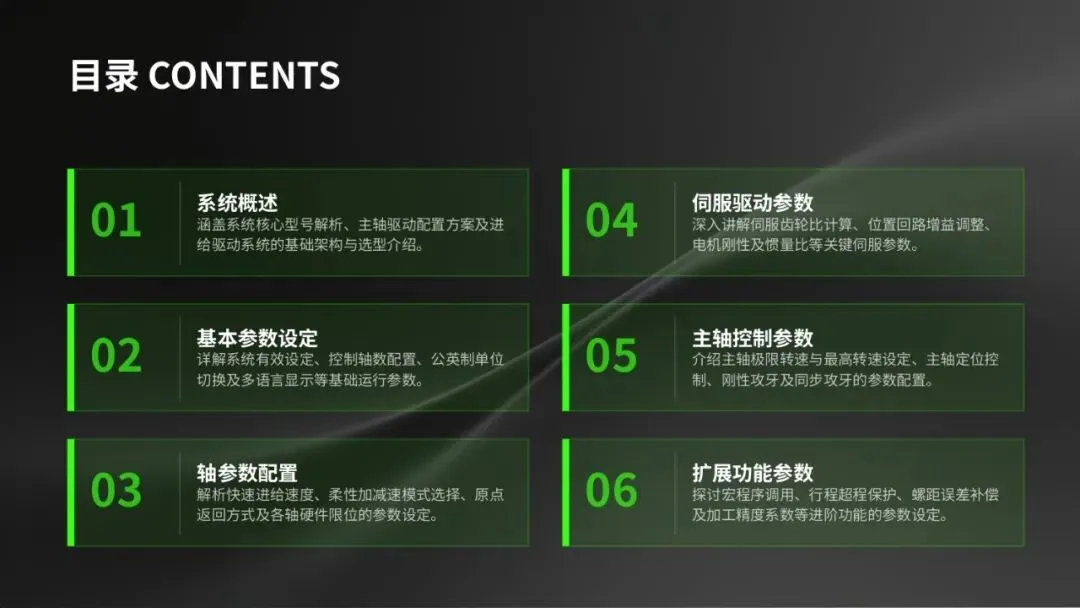

二、M70A系统参数整体分类逻辑
三菱M70系统参数按功能划分为基础系统参数（P1000段）、轴运动参数（P2000段）、伺服闭环参数（P2200段）、主轴控制参数（P3000段）、高精加工与宏程序参数（P7000/P8000/P9000段）五大板块，本次参数表全部依照原厂分类规范整理，每一组参数对应机床一项控制功能，是机床通电调试、精度校正的核心依据。
参数设定遵循“先基础、再轴参数、后伺服与主轴、最后精加工优化”调试顺序，原厂出厂基准参数已在参数表标注，机床厂家可依据丝杆螺距、电机规格、机械结构按需微调。
三、基础系统参数（P1001~P1249）：系统底层功能定义
P1000区间为NC系统全局基础设定，决定系统轴数、输入单位、界面语言、上电模态、程序权限、加减速基础规则，是整机开机首要设定项。

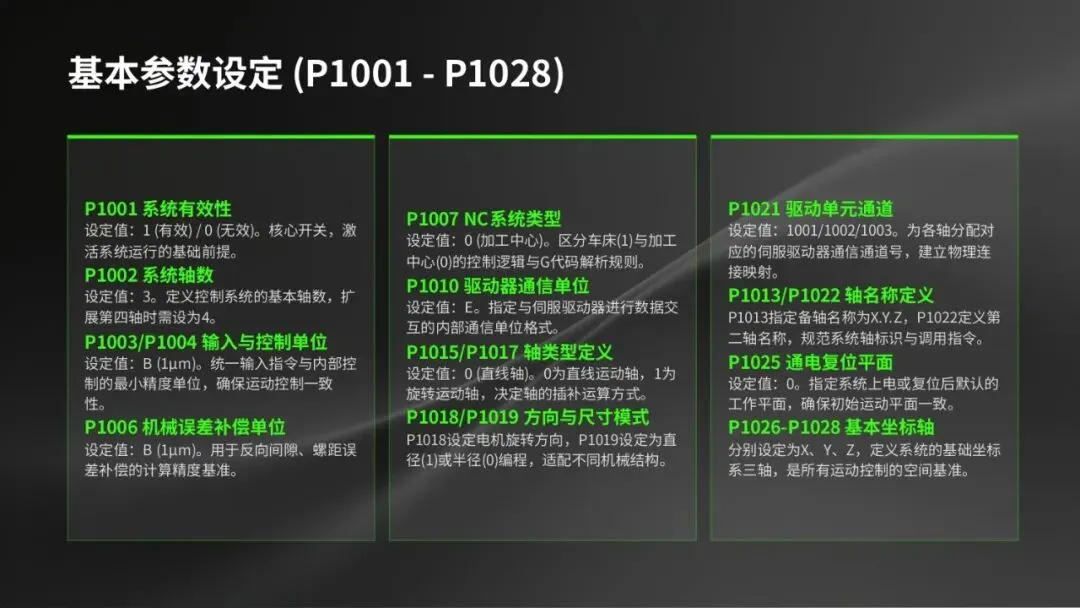

1. 轴数与单位设定（P1001~P1028）
2. P1002设定控制轴数量：三轴加工中心填3，加装第四轴分度盘时修改为4；P1003/P1004设为B，代表系统指令单位1μm（0.001mm），C代表0.1μm高精单位；P1013/P1022定义轴名称X/Y/Z，P1015=0代表三轴均为直线轴，如需第四旋转轴则对应轴号改为1；P1021绑定三轴驱动器通信通道1001/1002/1003，完成NC与伺服驱动器地址匹配。系统上电模态配置（P1037~P1078）

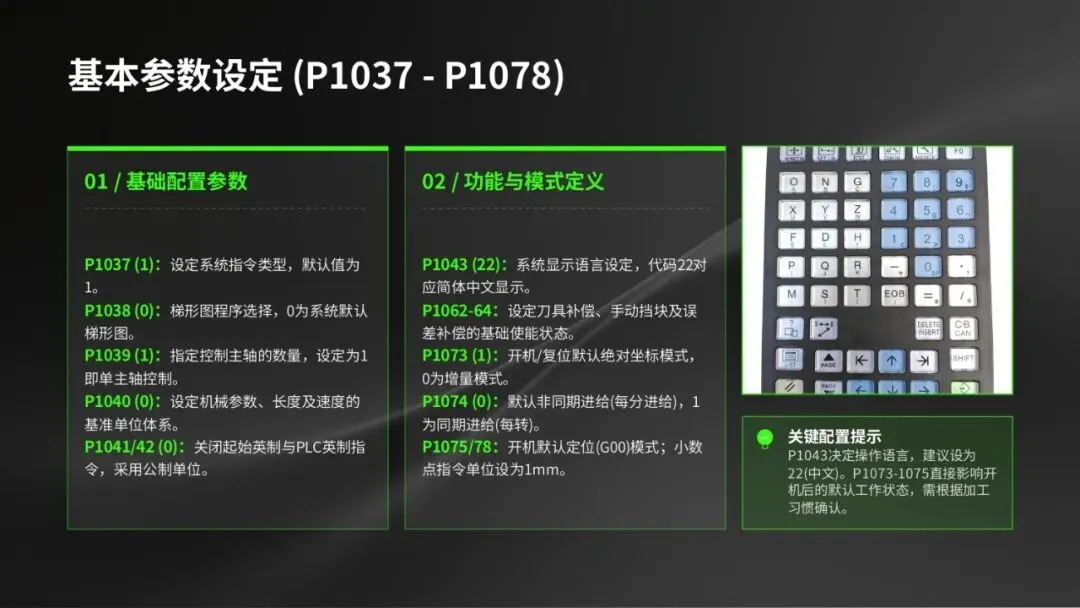

3. P1063=22固定为中文显示；P1073=1上电默认每转进给（G99）、P1075=1无小数点指令默认1mm单位，适配国内操作工编程习惯；P1078=1开启G28/G30直接回零，跳过中间点位，缩短回零耗时。加工与程序管控参数（P1091~P1149）

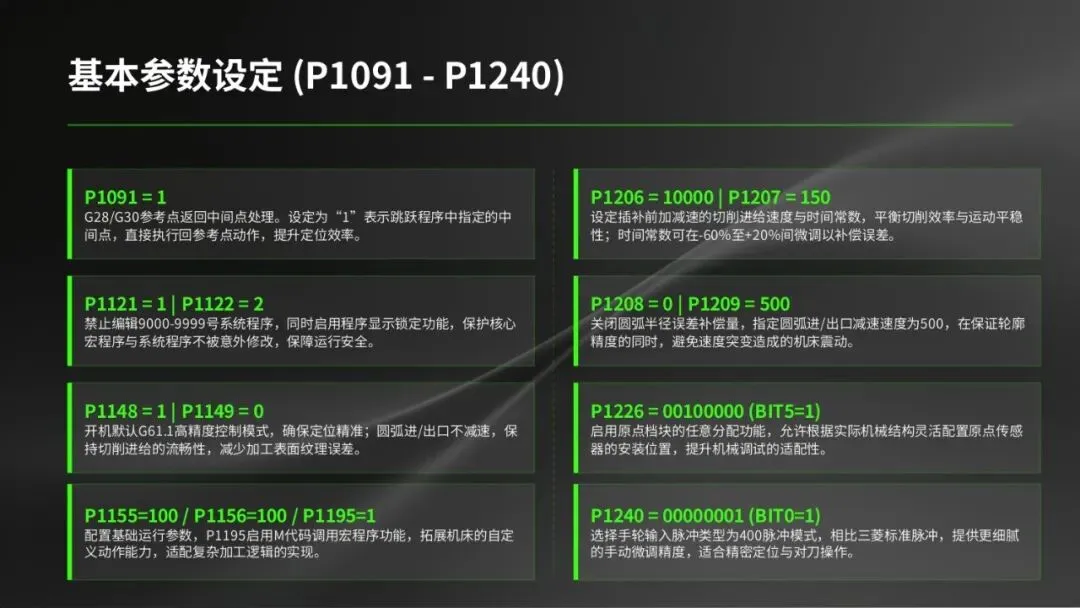

4. P1091=1锁定9000~9999号系统宏程序，禁止误编辑修改；P1148=1开机默认G61.1高精度模式（区别于默认G64普通切削），圆弧拐角自动减速，提升模具精加工轮廓精度；P1149控制圆弧出入口减速开关，P1206=10000为插补前切削进给上限，P1207圆弧误差补偿系数用于微调圆弧过切/欠切问题。手轮与原点辅助（P1226/P1240）
P1226二进制参数管控原点挡块自定义分配，P1240=1适配400脉冲手轮，适配国产外挂手轮改造。

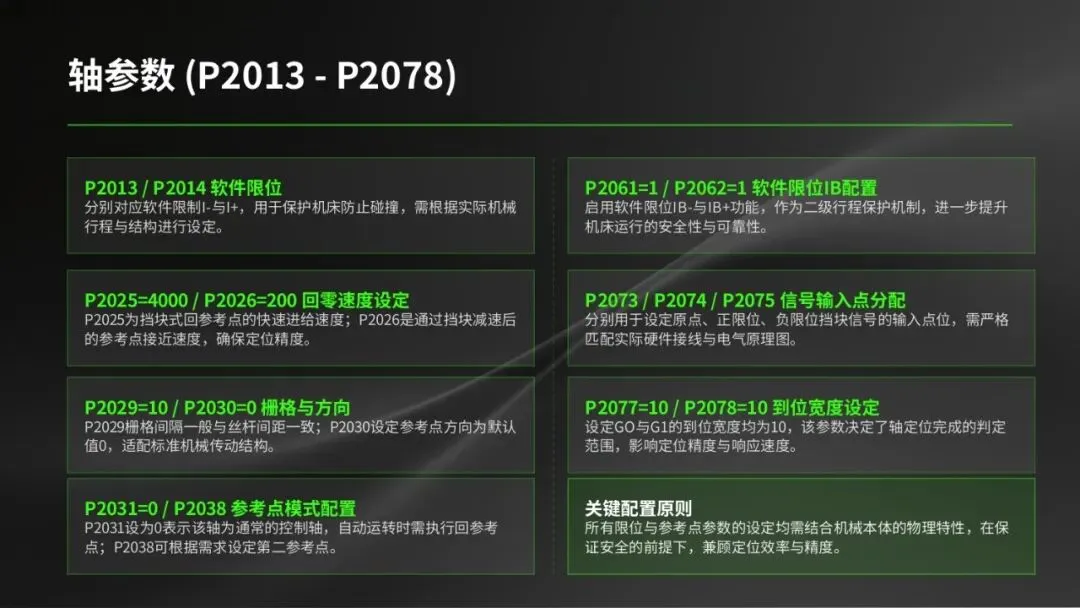

四、轴运动参数（P2001~P2078）：三轴行程、进给与原点控制
P2000段参数管控X/Y/Z三轴移动速度、加减速时间、回原点逻辑、软硬限位，直接决定机床移动效率与安全边界，是机械匹配电气的关键参数组。

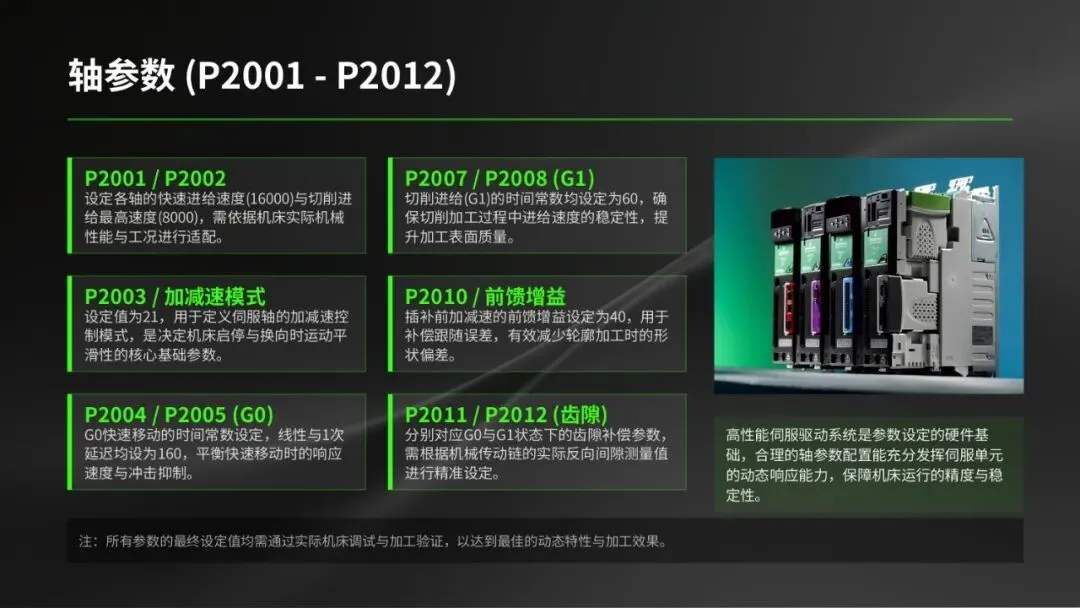

1. 进给速度与加减速（P2001~P2008）
2. P2001=16000：三轴G00快速进给16m/min；P2002=8000：G01切削最高进给8m/min；P2003=21为系统通用加减速模式，P2004/P2005为G00线性、一阶延迟时间常数，P2007/P2008对应G01切削加减速，数值越小启停越灵敏，过大易震动。参考点回零参数（P2025~P2031）
3. P2025=4000：回零挡块前快速速度；P2026=200：撞挡块后低速趋近原点速度；P2029栅格间隔一般等于滚珠丝杆导程；P2031=0为常规需回零轴，无原点伺服电机可改为1。齿隙、限位与就位（P2011/P2012/P2077）
P2011/P2012填写X/Y/Z各轴机械齿隙补偿值，消除换向间隙；P2013/P2014为软件正负限位，限定机床安全行程；P2077/P2078为G00/G01就位宽度，控制定位到位判定区间。

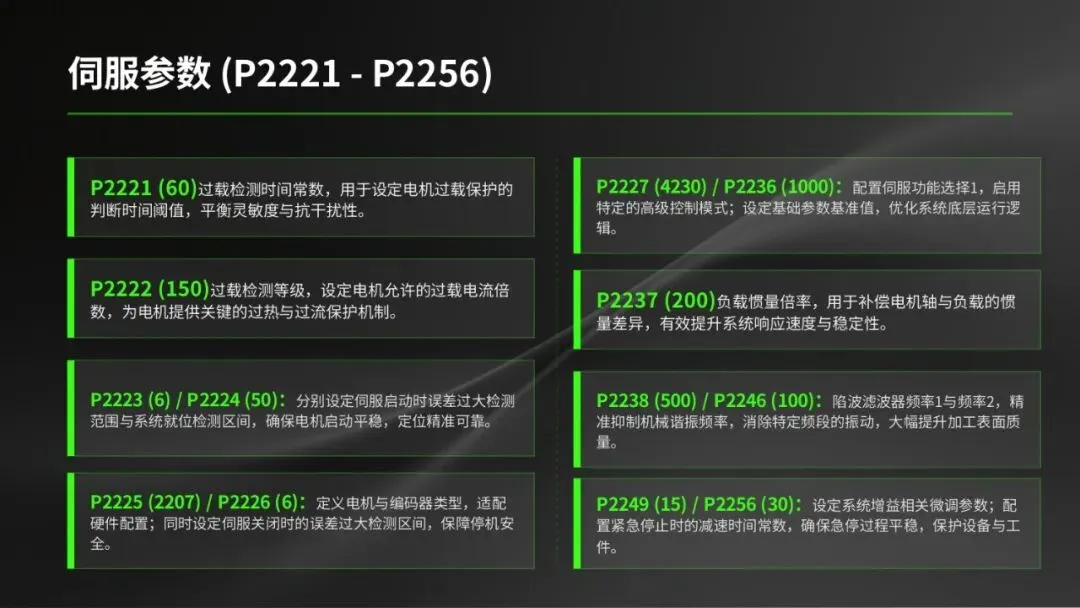

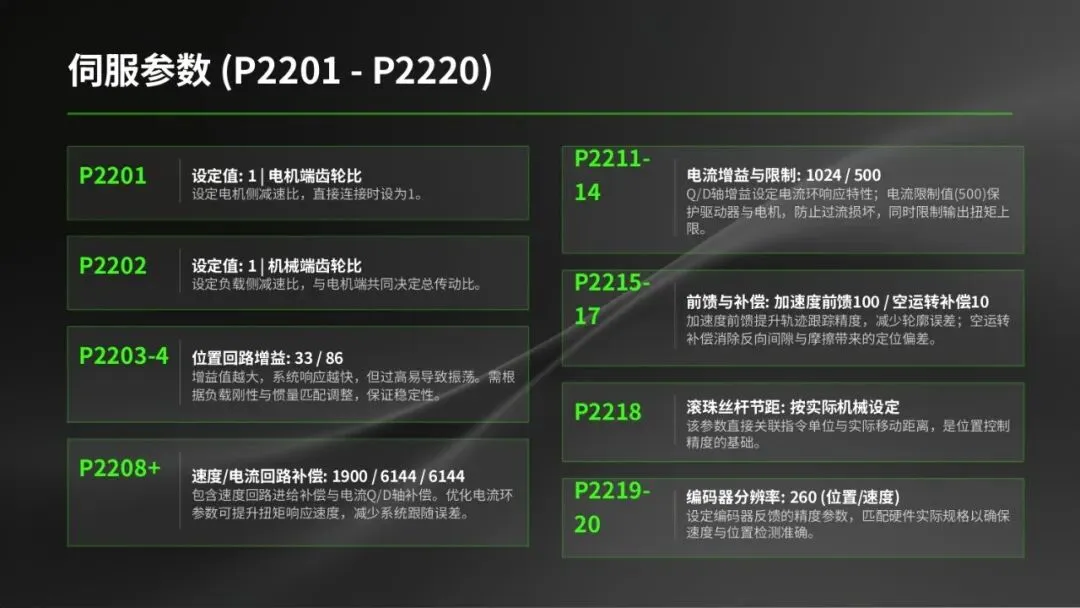

五、伺服闭环参数（P2201~P2256）：伺服环增益与电机匹配
P2200伺服参数是伺服电机、丝杆机械特性匹配核心，分为传动比、三环增益、滤波、电流限制四大类，直接影响机床刚性、震动、定位精度，调试遵循“先电流环、再速度环、最后位置环”原则。
●P2201=1、P2202=1：电机端、机械端齿轮比1:1（直连丝杆），减速机结构按减速比修改；
●P2203位置环增益、P2204速度环增益决定伺服响应，数值偏高提升刚性但易共振，偏低机床发飘、定位误差大；
●P2238/P2246陷波滤波器，用于消除丝杆共振、电机啸叫；P2256紧急停止减速时间，保障急停不撞机。

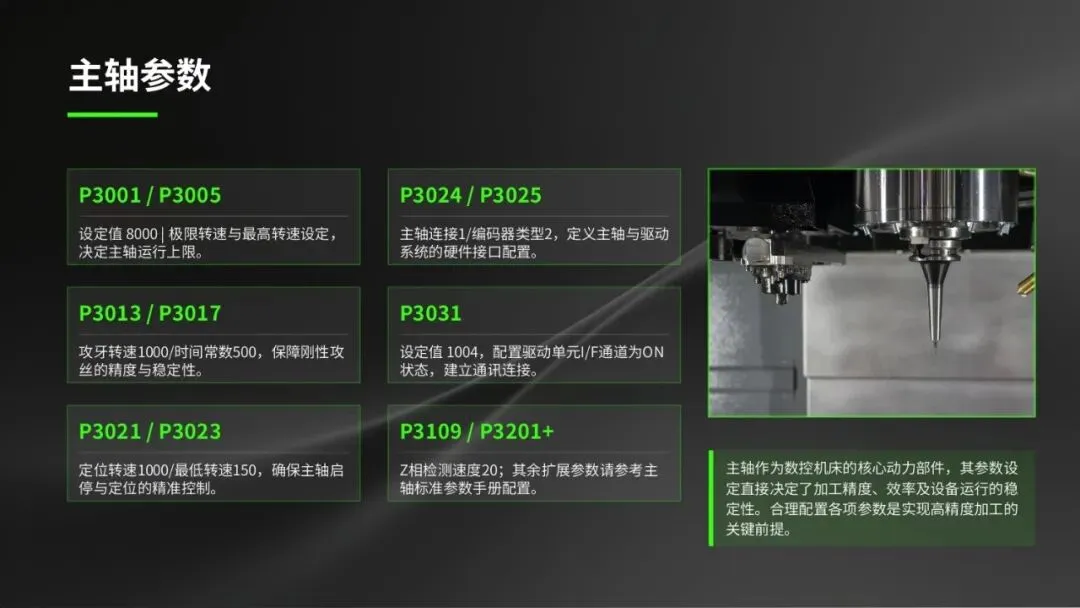

六、主轴系统参数（P3001~P3584）：MDS-D-SPJ3主轴驱动配置
本机型主轴搭载MDS-D-SPJ3-75驱动器，P3000段参数管控主轴极限转速、攻牙参数、编码器配置：P3001=8000极限转速、P3005=8000最高转速、P3023=150最低稳定转速；P3013攻牙基准转速、P3017攻牙加减速时间常数，优化刚性攻丝螺纹精度；P3025=2设定主轴外置编码器类型，P3031绑定主轴驱动通信通道1004，完成NC与主轴驱动通讯匹配。

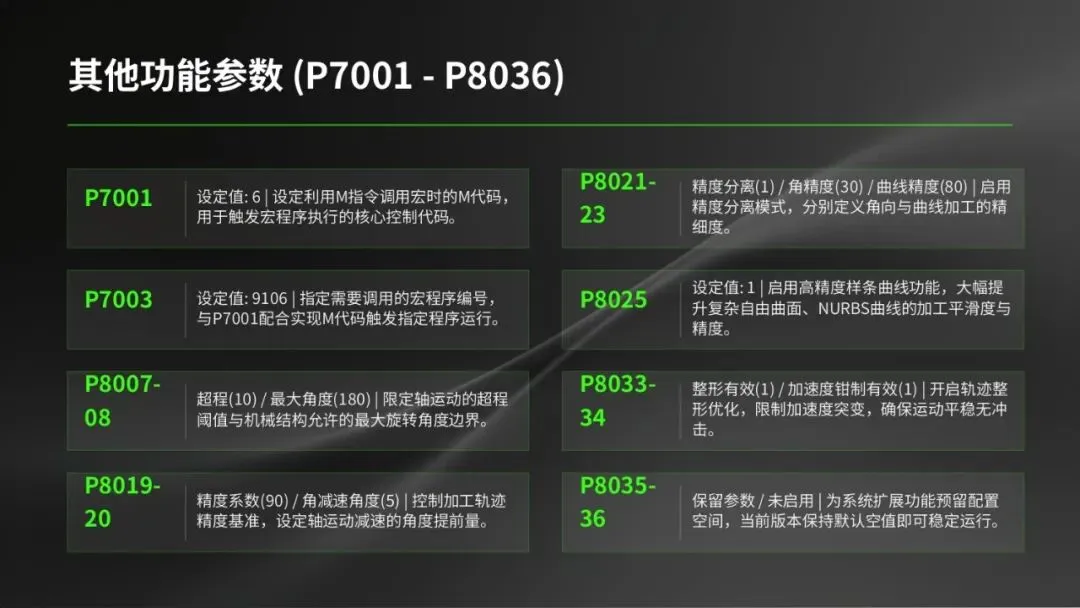

七、高精加工与宏程序参数（P7000~P9620）
1. 宏调用参数P7001/P7003：P7001=6设定M06调用换刀宏，P7003=9106绑定调用O9106子程序，实现M代码自定义功能；
2. 曲面高精参数P8007P8036：P8019P8023控制拐角、曲线加工精度系数，P8025=1开启高精度样条插补，适配模具曲面高速铣削；P8033、P8034开启轨迹整形、加速度钳制，避免高速加工过切；

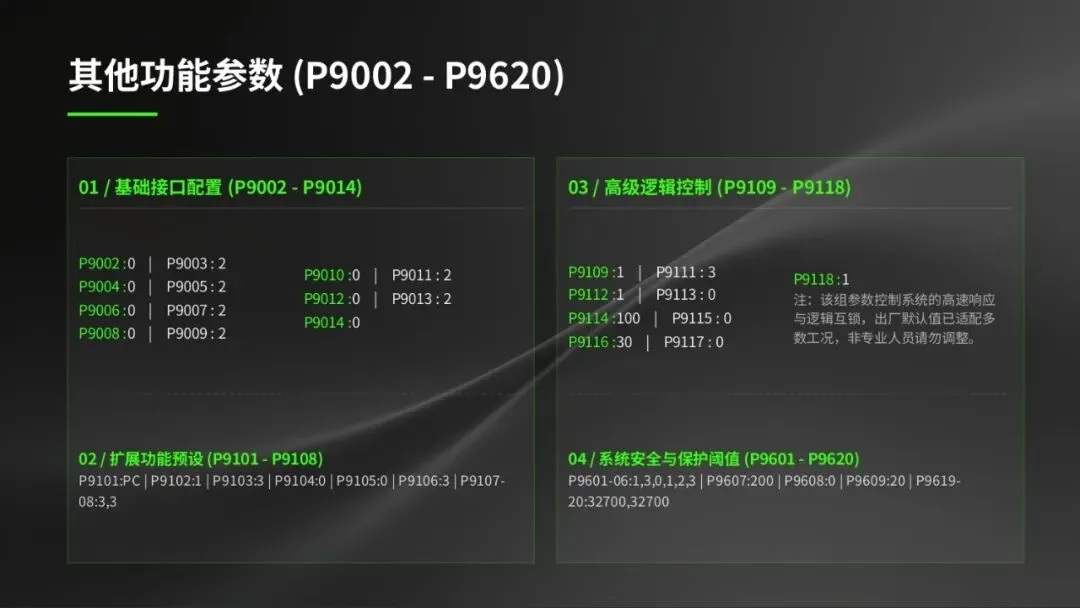

3. PLC底层参数P9000/P9100/P9600：配合机床梯形图，管控IO点位、报警阈值、面板功能，由电气工程师结合机床接线修改。
八、参数调试实操注意事项
1. 参数备份优先：修改参数前通过CF卡/以太网备份全部参数，防止误设造成机床异常；
2. 分段调试：先设定P1000基础参数上电自检，再P2000轴参数手动单轴移动，伺服参数空载跑机优化，最后主轴与精加工参数调试；
3. 按需微调：带“根据实际设定”备注参数（齿隙、螺距、限位），需实测机械数据填写，不可直接套用标准值；
4. 功能验证：参数修改后验证回零、手轮、G00/G01、攻牙、圆弧加工五大动作，确认精度达标。
九、总结
本套M70A参数表是适配MDS-D-SPJ3-75主轴+MDS-D-SVJ3 2.0KW三轴伺服机型的标准化基准参数，覆盖系统、轴控、伺服、主轴、精加工全场景设定。依托PPT可视化参数表格，设备工程师可快速完成新机调试、故障维修、机床改造参数对标；实际落地中结合机床丝杆规格、电机功率、加工产品精度需求小幅优化，即可充分发挥M70A系统高速、高精加工优势。
