夜雨聆风OTA 包虽然是zip包，但是里面的内容payload.bin才是核心，安卓原生中没有上来就对zip包做整包验签，而是对payload.bin处理过程中做的，payload.bin已经是高度压缩内容，在zip包里采用非压缩态存储，update_engine通过外部传参直接裸读zip包。payload.bin中格式是一套自描述的二进制协议。今天我们把它拆开，看看每个字节都是干嘛的。
先回答一个问题
上一篇聊了 update_engine 的整体架构，ActionProcessor 怎么编排流水线，各个 Action 怎么各司其职。
但有个关键问题我需要深入——DeltaPerformer 到底在写什么？
DownloadAction 从指定位置获取一堆数据，DeltaPerformer 一块块往 inactive slot 里塞。这些数据长什么样？它怎么知道"这块东西该写到哪个分区的哪个位置"？
答案就藏在 OTA Payload 的格式里。
四个字母：CrAU
zip包解开后，你拿一个 OTA payload 文件，打开十六进制编辑器，前四个字节：
43 72 41 55ASCII 就是 CrAU——Chrome Auto Update 的缩写。
对，Android OTA 的 payload 格式直接沿用了 Chrome 浏览器自动更新的格式。Google 内部很早就搞了这套二进制协议，后来 Android 搞 A/B 更新，直接拿来用了，省得重新造轮子。
这四个字节就是"魔数"。任何解析器拿到数据，先看前四个字节是不是 CrAU，不是就直接报错。

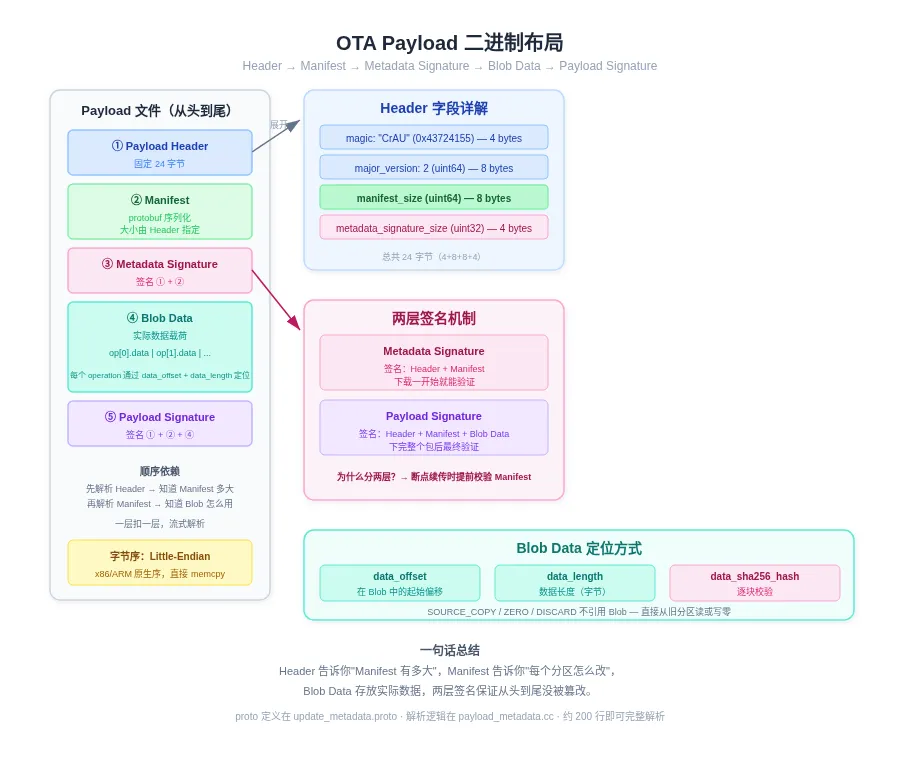

整体布局：五段式
一个 OTA payload 文件，从头到尾长这样：
┌─────────────────────────────────────────────────────────┐ │ Payload 文件 │ │ │ │ ┌──────────────────────────────────┐ │ │ │ Payload Header (固定长度) │ │ │ │ ├─ magic: "CrAU" (4 bytes) │ │ │ │ ├─ major_version: 2 (8 bytes) │ │ │ │ ├─ manifest_size (8 bytes) │ │ │ │ ├─ metadata_signature_size (4B) │ │ │ │ └─ ... │ │ │ └──────────────────────────────────┘ │ │ │ │ ┌──────────────────────────────────┐ │ │ │ Manifest (protobuf 序列化) │ │ │ │ ├─ DeltaArchiveManifest │ │ │ │ │ ├─ PartitionUpdate[] │ │ │ │ │ │ ├─ partition_name │ │ │ │ │ │ ├─ operations[] │ │ │ │ │ │ └─ ... │ │ │ │ │ └─ ... │ │ │ └──────────────────────────────────┘ │ │ │ │ ┌──────────────────────────────────┐ │ │ │ Metadata Signature (可选) │ │ │ │ └─ 对 Header+Manifest 的签名 │ │ │ └──────────────────────────────────┘ │ │ │ │ ┌──────────────────────────────────┐ │ │ │ Blob Data (实际数据载荷) │ │ │ │ ├─ operation 0 的数据 │ │ │ │ ├─ operation 1 的数据 │ │ │ │ ├─ ... │ │ │ │ └─ operation N 的数据 │ │ │ └──────────────────────────────────┘ │ │ │ │ ┌──────────────────────────────────┐ │ │ │ Payload Signature │ │ │ │ └─ 对整个 payload 的签名 │ │ │ └──────────────────────────────────┘ │ └─────────────────────────────────────────────────────────┘五大部分，一段扣一段。下面这张图从字节偏移的角度拆解了每一段的细节：
Header → Manifest → Metadata Signature → Blob Data → Payload Signature，五段。
它们之间有严格的顺序依赖——你得先解析 Header 才能知道 Manifest 有多大，得解析 Manifest 才能知道 Blob Data 怎么用。一层扣一层。
Header：24 字节的开门钥匙
Header 是固定长度的，很直接。源码在 payload_metadata.h：
cpp
constexpr size_t kDeltaVersionSize = 8; constexpr size_t kDeltaManifestSize = 8; constexpr size_t kDeltaMetadataSigSize = 4; constexpr size_t kDeltaPayloadHeaderSize = kDeltaVersionSize + kDeltaManifestSize + kDeltaMetadataSigSize; // = 8 + 8 + 4 = 20 bytes（不含 magic）完整的 Header 结构：
偏移量 大小 字段名 说明 ────────────────────────────────────────────────────── 0x00 4 bytes magic "CrAU" (0x43724155) 0x04 8 bytes major_version 主版本号，目前固定为 2 0x0C 8 bytes manifest_size Manifest 部分的字节数 0x14 4 bytes metadata_signature_size 元数据签名的字节数 ────────────────────────────────────────────────────── 总共: 24 bytesParsePayloadHeader() 的核心逻辑：
cpp
ErrorCode PayloadMetadata::ParsePayloadHeader( const brillo::Blob& payload, PayloadMetadataValues* values) { if (payload.size() < kDeltaMagic.size() + kDeltaPayloadHeaderSize) return ErrorCode::kDownloadInvalidMetadataMagicString; // 校验魔数 if (!std::equal(kDeltaMagic.begin(), kDeltaMagic.end(), payload.begin())) return ErrorCode::kDownloadInvalidMetadataMagicString; uint64_t major_version; memcpy(&major_version, payload.data() + kDeltaMagic.size(), sizeof(major_version)); if (major_version != kDeltaVersionMajor) return ErrorCode::kUnsupportedMajorPayloadVersion; uint64_t manifest_size; memcpy(&manifest_size, payload.data() + kDeltaMagic.size() + kDeltaVersionSize, sizeof(manifest_size)); uint32_t metadata_sig_size; memcpy(&metadata_sig_size, payload.data() + kDeltaMagic.size() + kDeltaVersionSize + kDeltaManifestSize, sizeof(metadata_sig_size)); values->manifest_size = manifest_size; values->metadata_signature_size = metadata_sig_size; return ErrorCode::kSuccess; }有个细节：major_version 和 manifest_size 是小端序存储的。x86/ARM 原生字节序，直接 memcpy 就行，不用 ntohl 那套。
Header 解析完，就知道两件事：Manifest 有多大，签名从哪开始。
Manifest：施工图纸
Manifest 是整个 Payload 最核心的部分——一段 protobuf 序列化的二进制数据，描述"要把哪些分区改成什么样"。
proto 定义在 update_metadata.proto，这个文件是 update_engine 的灵魂。
DeltaArchiveManifest
protobuf
message DeltaArchiveManifest { repeated PartitionUpdate partitions = 2; optional uint64 max_timestamp = 14; optional uint64 minor_version = 12; optional DynamicPartitionMetadata dynamic_partition_metadata = 17; optional uint64 security_patch_level = 18; }partitions 是核心中的核心——一个数组，每个元素描述一个分区的更新。
PartitionUpdate
protobuf
message PartitionUpdate { required string partition_name = 1; // system, vendor, boot... optional bool run_postinstall = 4; optional string postinstall_path = 5; optional uint64 new_partition_info = 8; optional uint64 old_partition_info = 9; repeated InstallOperation operations = 10; // 操作列表 optional EstimateCowSize estimate_cow_size = 19; // VABC 相关 }operations 是真正的干活部分——每个元素就是一个"手术操作"，告诉 DeltaPerformer "把这块数据写到哪"。
InstallOperation：12 种手术刀
protobuf
message InstallOperation { required Type type = 1; repeated Extent dst_extents = 2; // 写到哪 optional uint64 data_offset = 3; // Blob Data 中的偏移 optional uint64 data_length = 4; repeated Extent src_extents = 5; // 从哪读（增量更新） optional uint64 src_length = 6; optional bytes data_sha256_hash = 8; enum Type { REPLACE = 0; // 直接替换 REPLACE_BZ = 1; // bzip2 压缩 REPLACE_XZ = 2; // xz 压缩 MOVE = 3; // 已废弃 BSDIFF = 4; // 二进制差分 SOURCE_COPY = 5; // 相同块直接复制 SOURCE_BSDIFF = 6; // 源二进制差分 ZERO = 10; // 清零 DISCARD = 11; // TRIM/UNMAP PUFFDIFF = 12; // puffin 差分（ELF） LZ4DIFF_BSDIFF = 13; LZ4DIFF_PUFFDIFF = 14; ZUCCHINI = 15; // Chrome 差分 } }12 种操作类型，各有各的用处：
操作类型 全量/增量 数据来源 适用场景 ──────────────────────────────────────────────────────────── REPLACE 全量 Blob 中的原始数据 小分区、完全不同的块 REPLACE_BZ 全量 bzip2 压缩数据 压缩率高但解压慢 REPLACE_XZ 全量 xz 压缩数据 压缩率最高 SOURCE_COPY 增量 无（直接复制） 新旧完全相同的块 SOURCE_BSDIFF 增量 Blob 中的差分数据 大部分文件修改 PUFFDIFF 增量 puffin 差分数据 ELF 文件优化 LZ4DIFF_BSDIFF 增量 LZ4+bsdiff 差分 压缩分区的差分 LZ4DIFF_PUFFDIFF 增量 LZ4+puffdiff 压缩分区的 ELF ZERO - 无（清零操作） 需要置零的区域 DISCARD - 无（TRIM 操作） SSD/UFS 优化 ZUCCHINI 增量 Chrome 差分数据 Android 13+增量更新时，SOURCE_COPY 占比通常最高——新旧版本大部分数据是一样的，直接复制就行，连 Blob Data 都不用。这也是为什么增量包比全量包小那么多。
Extent：块级地址
protobuf
message Extent { optional uint64 start_block = 1; optional uint64 num_blocks = 2; }Extent 就是"从第几块开始，连续几块"。分区被切成固定大小的块（通常 4KB），Extent 用块号定位。为什么不用字节偏移？因为块设备本身按块操作，文件系统 I/O 单位也是块，直接用块号省一次转换。

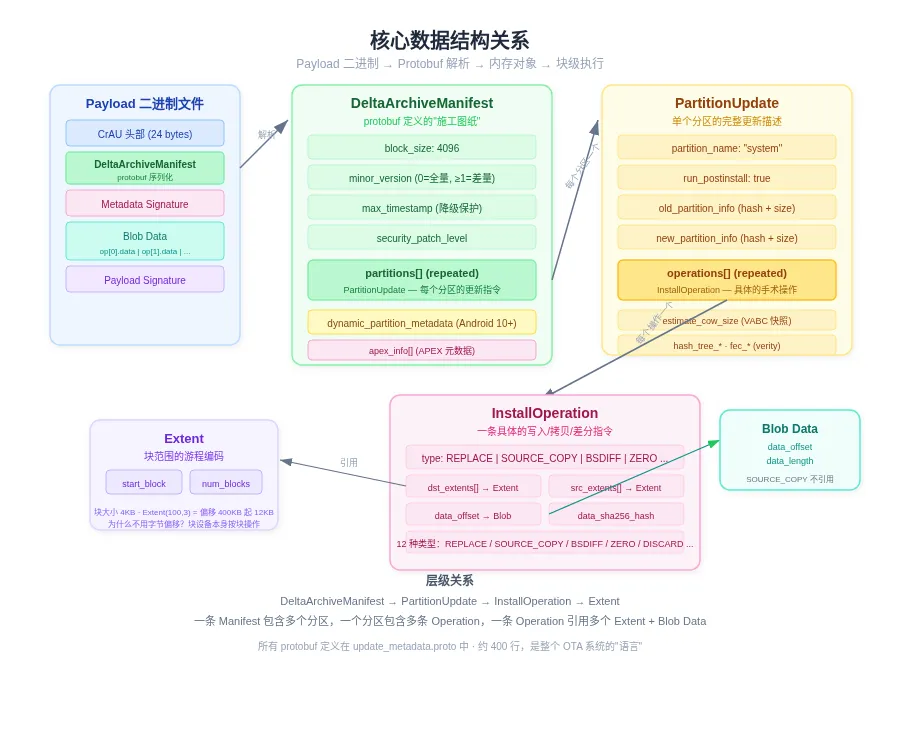

数据结构关系总览
看完各个结构，把它们串起来。从 Payload 二进制文件到最终的块级执行，数据是这样流转的：
DeltaArchiveManifest 包含多个 PartitionUpdate，每个分区包含多个 InstallOperation，每个操作通过 Extent 定址，通过 data_offset 引用 Blob Data。
简单说：一个 Manifest → 多个分区 → 多个操作 → 多个块地址 + 数据引用。

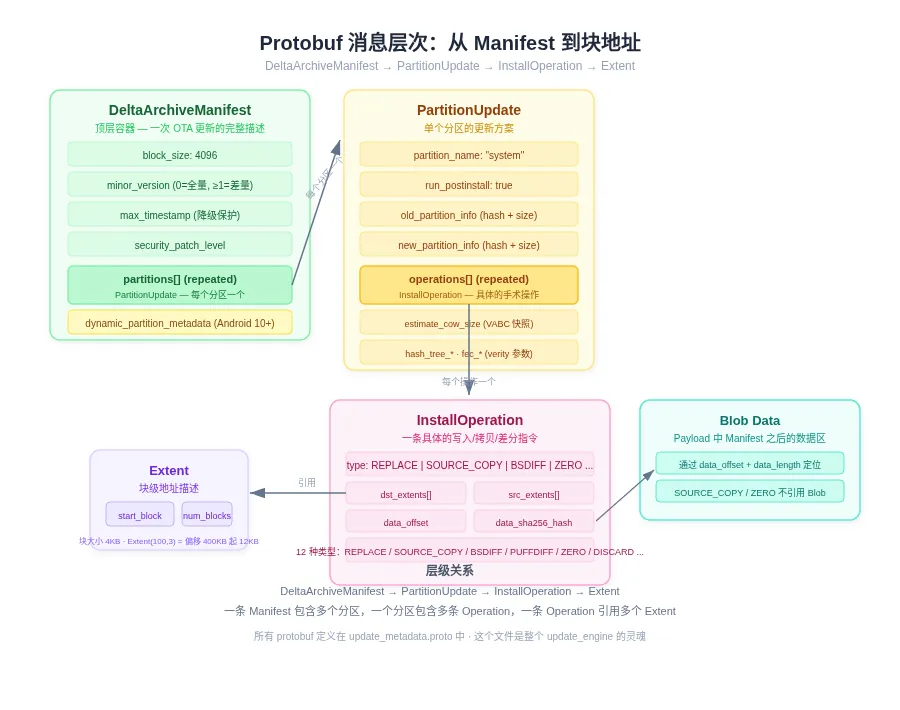

下面这张图更详细地展示了 protobuf 消息的字段层次：

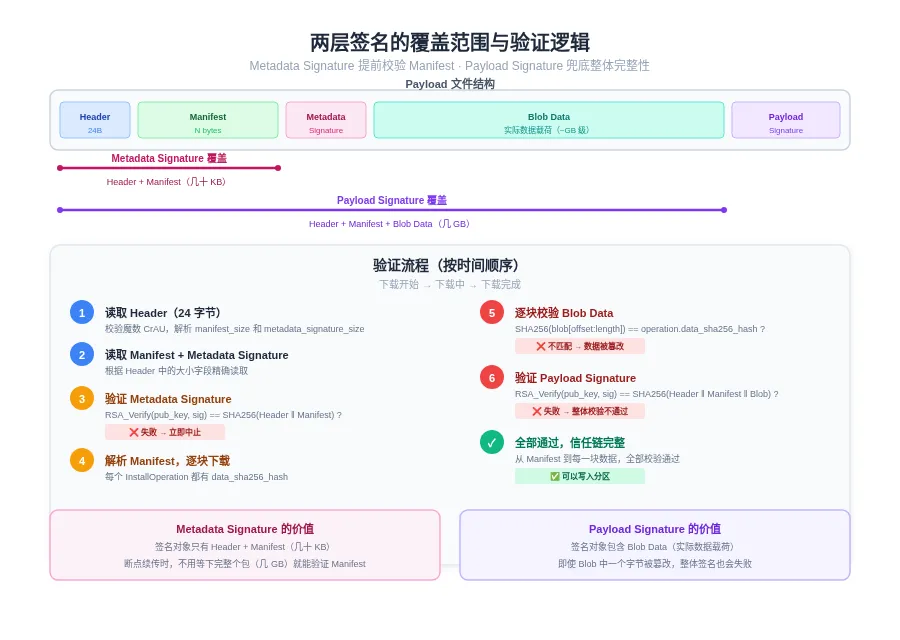

两层签名：为什么要分两层
OTA Payload 有两层签名：
第一层：Metadata Signature ├─ 签名对象：Header + Manifest ├─ 位置：紧接在 Manifest 之后 └─ 作用：防止 Manifest 被篡改 第二层：Payload Signature ├─ 签名对象：Header + Manifest + Blob Data ├─ 位置：文件末尾 └─ 作用：防止 Blob Data 被篡改为什么要分两层？
OTA 包动不动几百 MB 甚至几 GB，下载到一半断了很常见。断点续传时，已下载的部分需要校验——但如果签名只在文件末尾，你得下完整个包才能验证。
有了 Metadata Signature，下载一开始就能验证 Manifest。Manifest 里有每个 operation 的数据 SHA256，所以每写一块都能单独校验。
这就是"边下边验"。
验证流程：
1. 读 Header → 解析 metadata_signature_size 2. 读 Manifest（manifest_size 字节） 3. 读 Metadata Signature（metadata_signature_size 字节） 4. 公钥验证签名 → 失败就中止 5. 解析 Manifest → 拿到每个 operation 的信息 6. 下载 Blob Data → 每块数据用 SHA256 校验 7. 下载完 → 验证 Payload Signature源码在 payload_verifier.cc：
cpp
ErrorCode PayloadVerifier::VerifyPayload( const brillo::Blob& payload, const brillo::Blob& metadata_signature, const brillo::Blob& payload_signature) { brillo::Blob metadata( payload.begin(), payload.begin() + kDeltaMagic.size() + kDeltaPayloadHeaderSize + manifest_size); if (!VerifySignature(metadata, metadata_signature)) return ErrorCode::kDownloadMetadataSignatureMismatch; if (!payload_signature.empty()) { if (!VerifySignature(payload, payload_signature)) return ErrorCode::kDownloadPayloadSignatureMismatch; } return ErrorCode::kSuccess; }为什么用 protobuf 而不是 JSON
Google 选 protobuf，理由很实际：
1.体积小——二进制编码，比 JSON 小 3-10 倍。OTA 包动辄几百 MB，Manifest 本身得尽量小。
2.解析快——不需要字符串解析，直接内存映射。
3.向前兼容——新增字段老版本解析器直接忽略，不会崩。Android 10 加的动态分区信息，老设备照样能解析。
4.schema 严格——`.proto` 文件就是文档，不会有字段名拼错这种低级错误。
代价是可读性差。你不能 cat 一个 payload 文件就看懂 Manifest，得用工具：
bash
dd if=payload.bin bs=1 skip=24 count=<manifest_size> 2>/dev/null | \ protoc --decode=DeltaArchiveManifest update_metadata.proto小结
Payload 格式看起来就是"Header + protobuf"，但每个设计选择都有它的道理：
• 两层签名——Metadata Signature 让断点续传时能提前验证，不用等下完整个包
• 操作抽象——12 种操作类型覆盖全量、增量、清零所有场景
• 块级寻址——Extent 用块号不用字节偏移，和底层 I/O 对齐
• protobuf 选型——二进制编码、向前兼容、schema 严格
每个选择都对应着 OTA 场景下的真实约束。
下一篇聊 ActionProcessor——这条流水线到底怎么运转的，为什么能支持暂停、恢复、取消，为什么一个 Action 失败不会拖垮整个系统。
*源码基于 AOSP system/update_engine，proto 定义在 update_metadata.proto。*
