近期在忙着做基于中科蓝讯AB571X芯片的TWS蓝牙耳机开发项目。中科蓝讯的芯片凭借着超高的性价比，可以说在白牌蓝牙耳机市场出货量稳居前列。借着本次项目的机会，完整地跑完了从环境搭建、编译调试到固件烧录的开发全流程，以下分享一下个人开发体验感受。

开发的第一步就是开发环境的搭建，需要准备的工作有：

- IDE：codeblocks20.03（内置MinGW版本）

- 交叉编译工具链 RV32-Toolchain

- SDK代码包

- 烧录调试工具 Downloader

以下安装顺序推荐先安装codeblocks再安装工具链，否则部分电脑环境变量会有设置异常的情况。

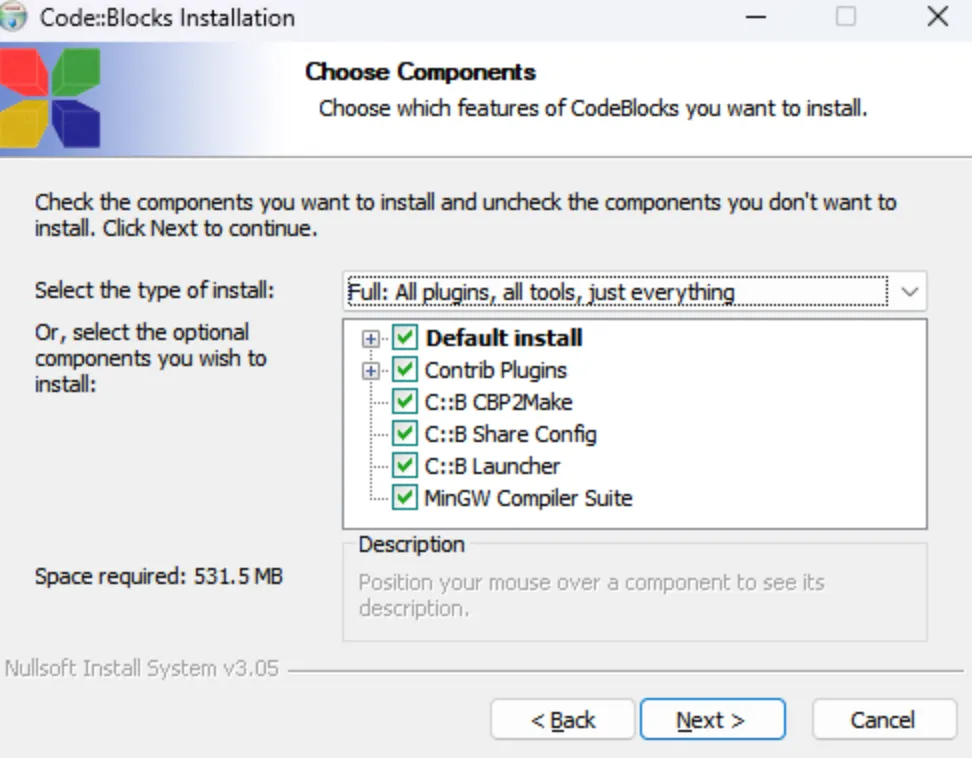

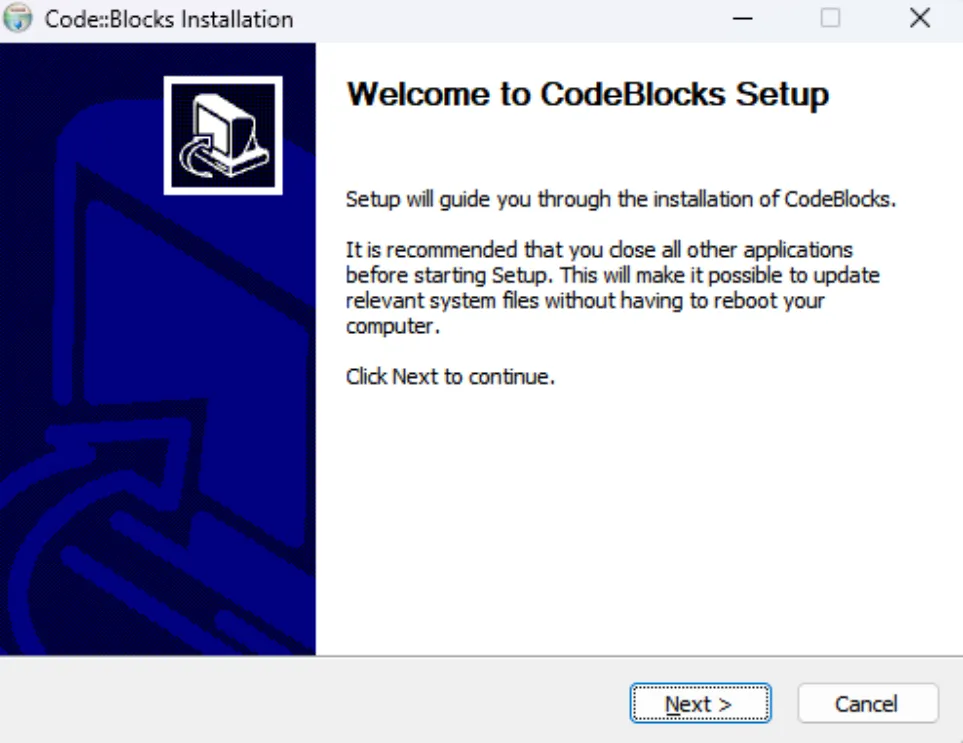

1. codeblocks安装

直接一路选择Next默认安装，默认会勾选MinGW开发套件，保持默认选项安装即可。

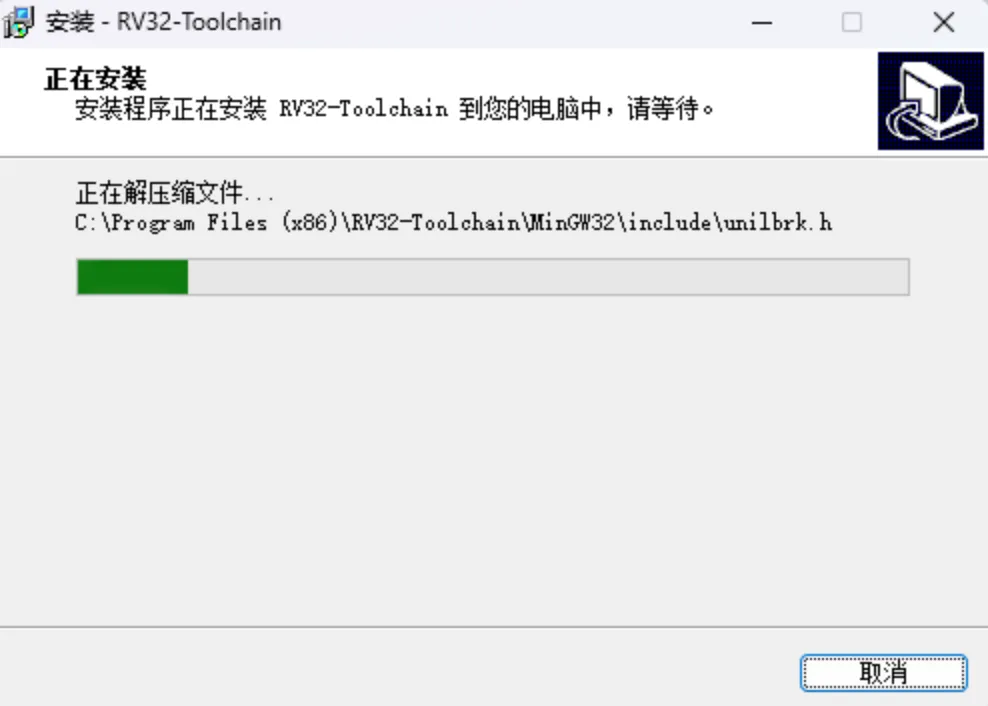

2.交叉编译工具链RV32-Toolchain安装

直接双击默认安装即可，工具链将默认安装到C:\Program Files (x86)\RV32-Toolchain这个路径下。

3. 工程编译

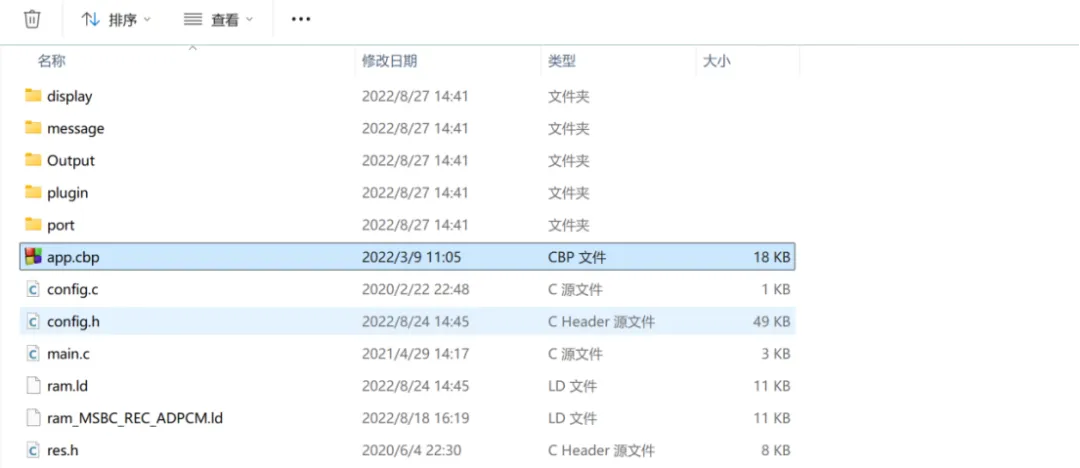

安装完成之后打开SDK，project/路径下的app.cbp文件打开codeblocks项目工程

点击界面菜单工具栏上的Build或Rebuild完成编译。

烧录调试

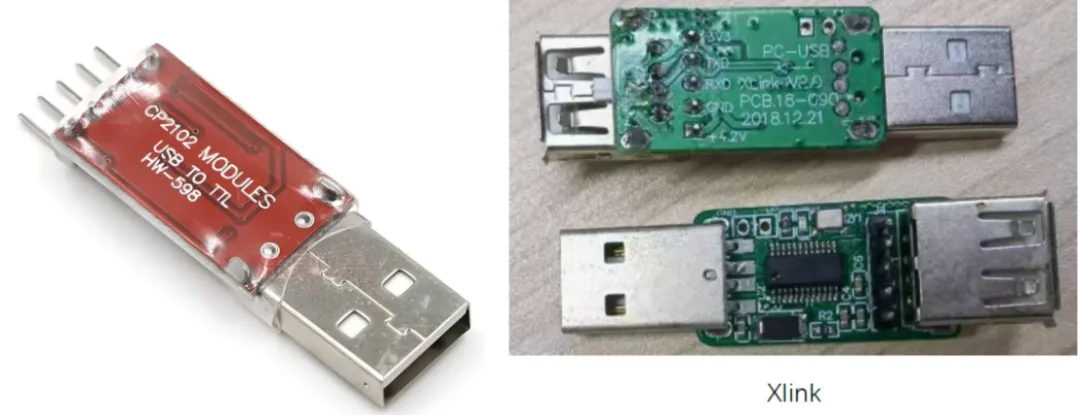

烧录及调试芯片需要用到固件烧写器，可以网购CP2102USB转串口模块(需自行在TXRX之间串200欧的电阻)，或联系原厂或代理商购买Xlink烧写器。

烧录软件

烧录器与芯片USB或串口连接，打开下载及调试软件Downloader.exe，点击文件夹按钮，选择对应工程的dcf文件。

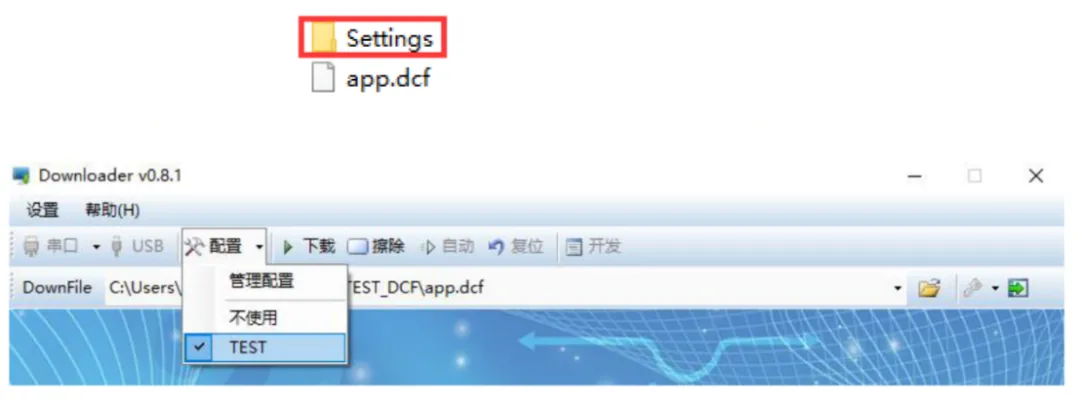

dcf目录中有个Setting文件夹，专门存放用户的配置文件。

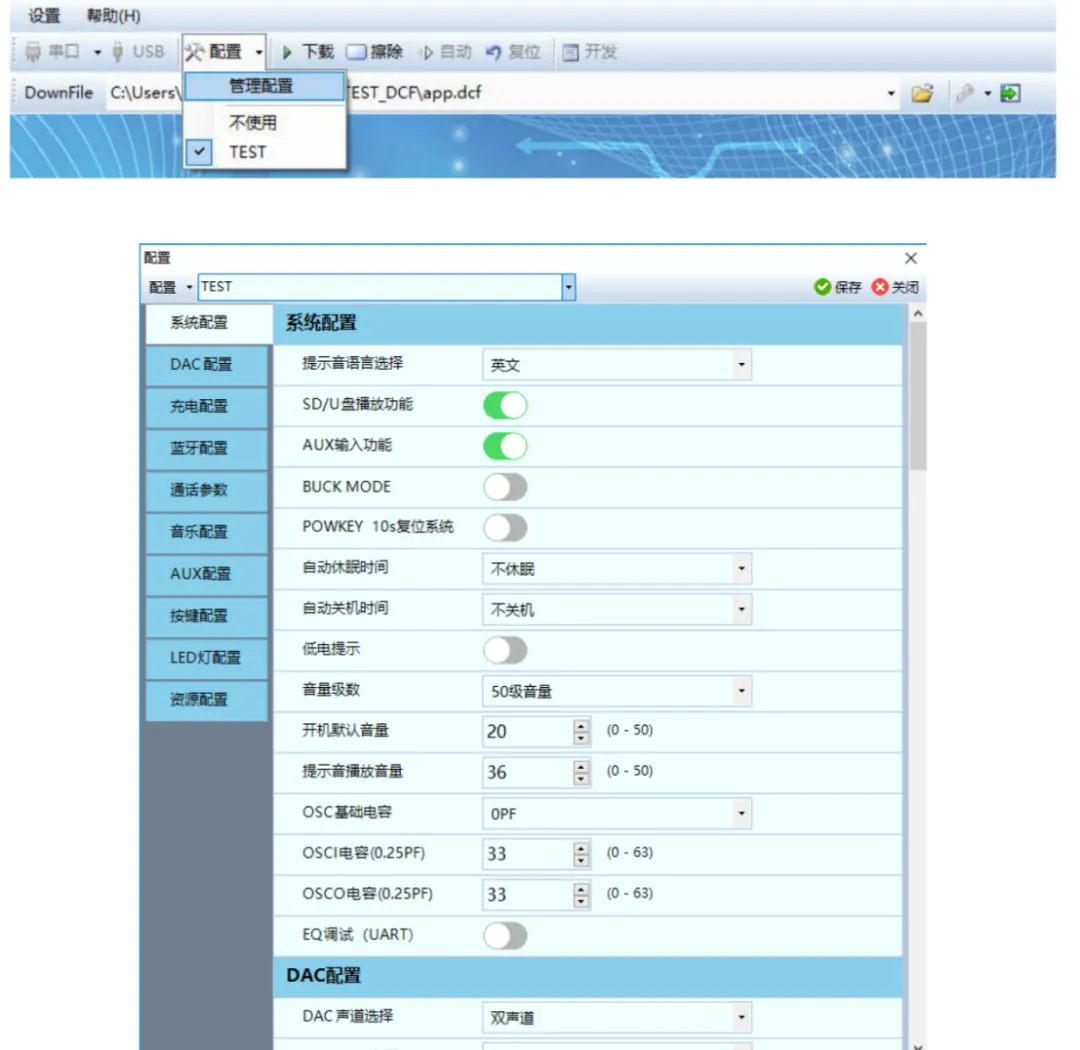

不同的项目可以根据配置文件来定制不同的功能，这里是可视化选项工具配置，可以有蓝牙配置、系统板级配置、按键配置、资源配置等。对刚开始没有接触过代码的工程人员开发会比较友好。

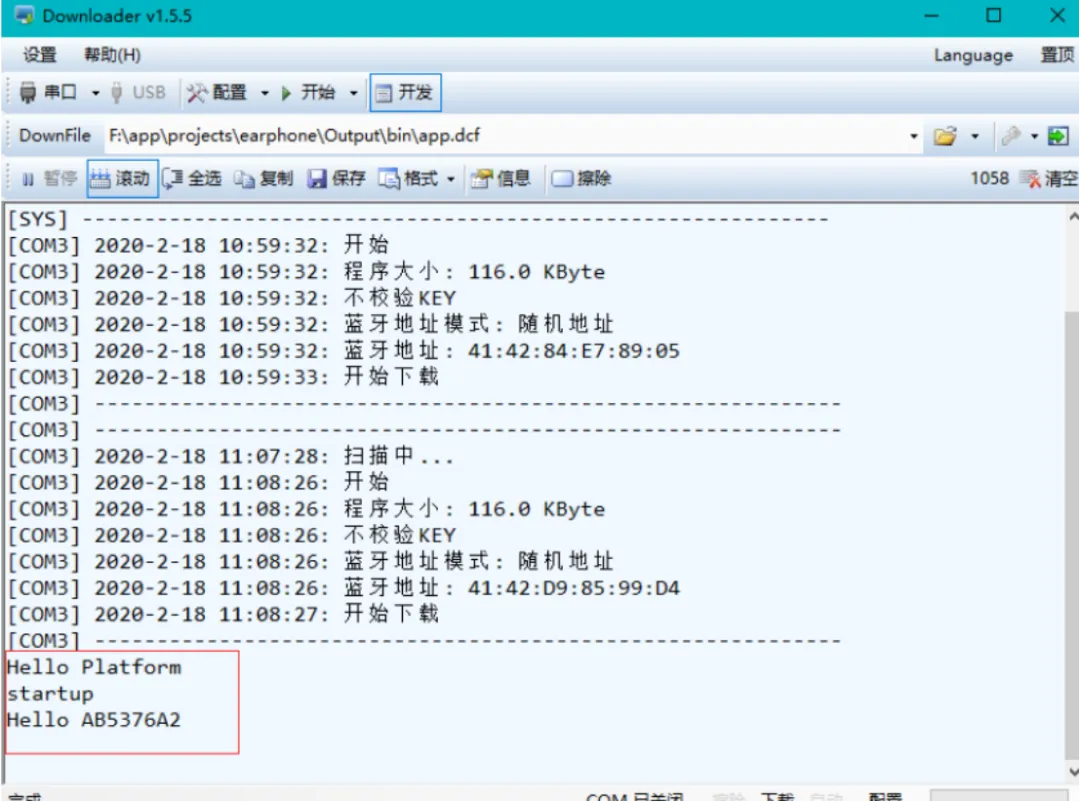

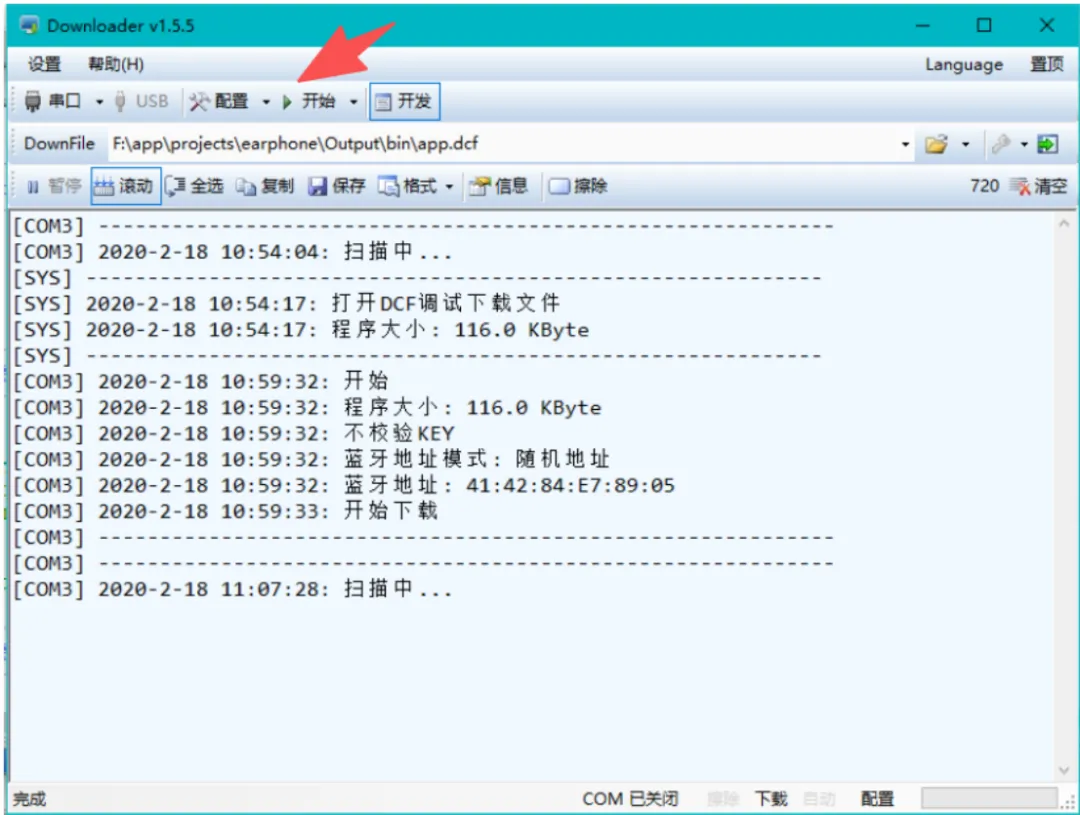

dcf文件及配置选择完毕之后点击开始按键便可以进行烧录扫描，等耳机上电就绪即可进行下载烧录了。

下载完成后一般芯片会自动开始运行程序代码，出现开机信息代表烧录完成。

- Maskrom：在运行中不可重复擦写，主要存放系统相关代码。

- Common RAM：系统上电时候CPU会把部分FLASH代码加载到Common RAM区中运行，Common RAM区空间较小，一般存放中断、高优先级线程等效率要求高的代码。

- Cache RAM：Cache中的代码是运行过程中需要的时候才会从Flash中加载过来，容量大，但运行效率比Common RAM低，频繁加载会增加功耗。一般存放对实时性要求没那么高的代码函数。

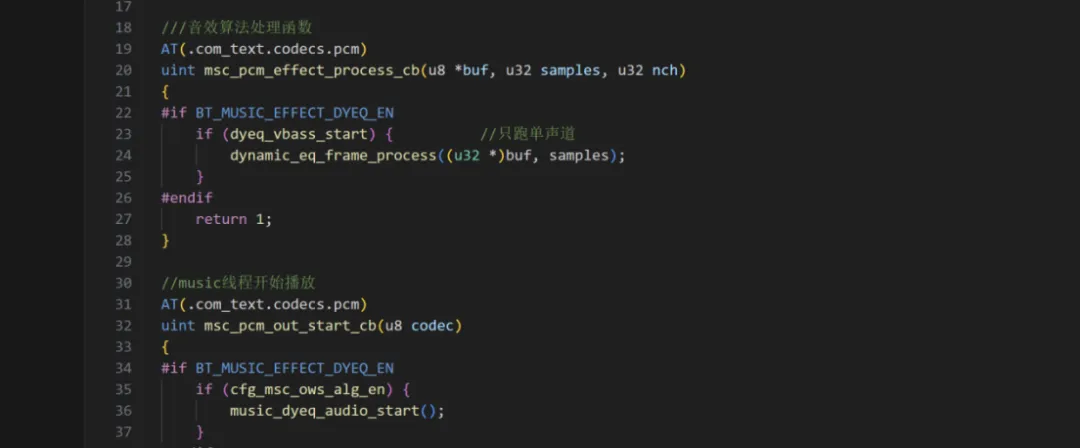

在函数前面带有.com_text加段名的就是Common RAM中运行的函数

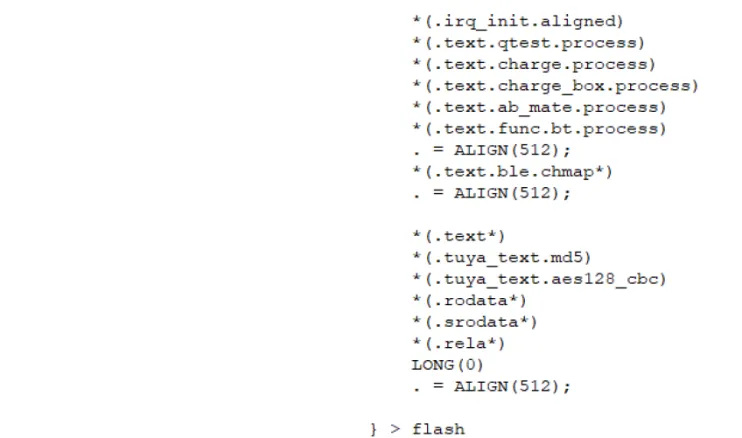

SDK中不加段名或带有.text段名的.flash段是运行在Cache RAM中的Flash函数

SDK架构

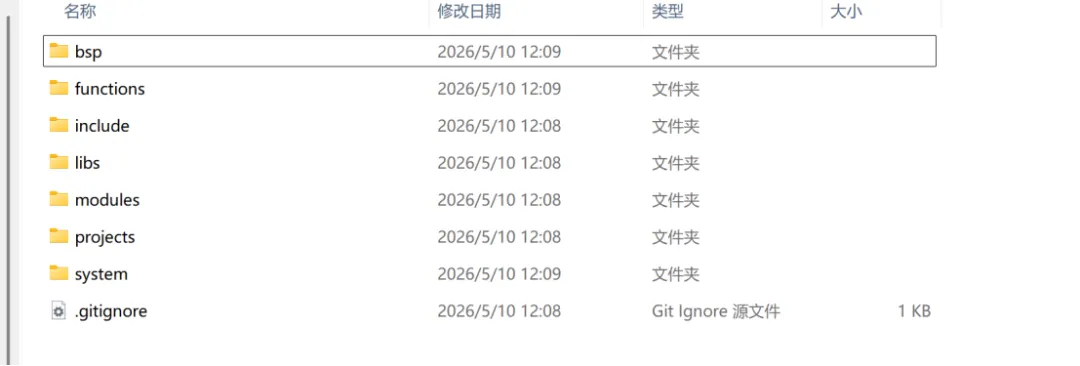

不同芯片的SDK架构略微有些差异，以BT893X为例，下图为SDK目录结构

SDK 架构分为应用层和底层库两部分：

- 应用层：供客户开发使用，位于projects/、modules/、bsp/等目录。

- 底层库：封装成.a静态库，提供API接口给应用层调用。

底层库一般又包含以下部分：

- btstack：蓝牙基带、协议栈

- platform：平台相关硬件驱动（ADC、DAC、电源等）

- voice：通话算法相关（声加算法、自研算法等）

- driver：SD、USB相关驱动

- effects：音效相关算法

- codec：解码库，包含AAC、SBC、MP3等

- 开发环境搭建简单：拿到安装包直接一路默认Next安装即可。

- 功能完整性：蓝牙/TWS/音频/充电/GUI/OTA覆盖，基本实现开箱即用，代码轻量化，易上手。

- 配置方式：通过Downloader进行可视化的配置，纯宏定义裁剪，简单易懂，不需要修改底层代码。

- BSP驱动完善：驱动接口统一，SARADC按键、I2C、UART等均有成熟实现。

- TWS支持：双耳同步、配对、共享均有参考可以实现。

- 架构清晰：应用层与底层库分离，底层库职责明确，方便使用。

- 代码可读性：大量使用xxx_cb全局配置结构体，修改需谨慎。

- Comm RAM限制：公共区空间较小，中断和高优先级函数的分配需谨慎。

- 开源程度：libs/目录中为预编译的.a文件，蓝牙核心功能不开源（吐槽一下：几乎所有芯片平台都一样）

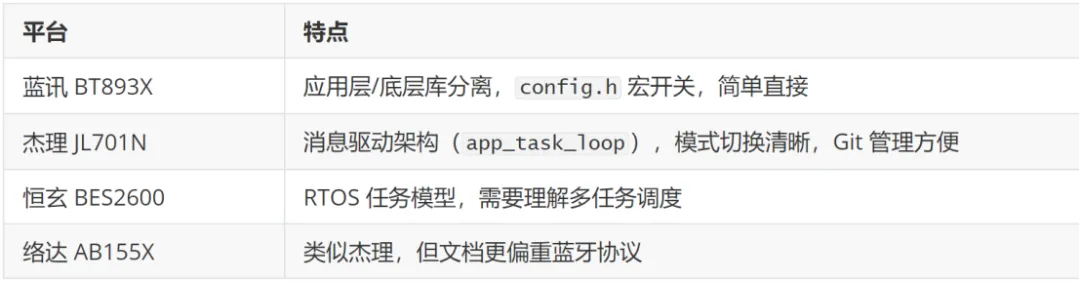

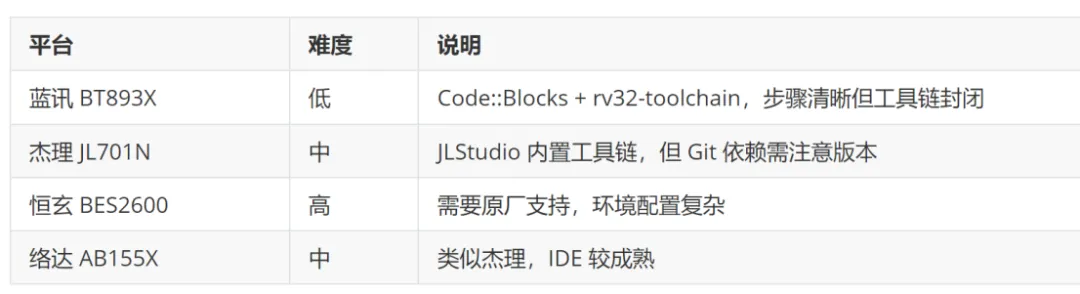

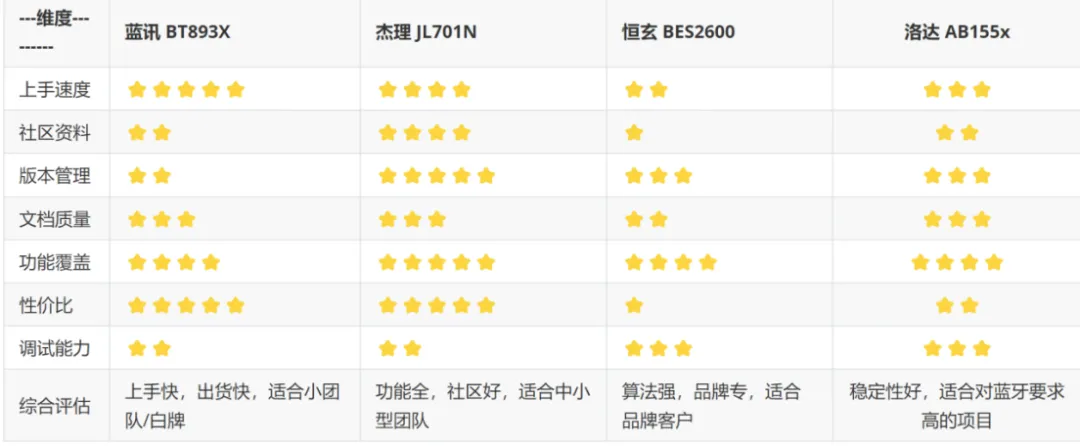

个人对不同芯片的开发体验以下几个维度进行简单对比：
