一、ACL 基本概念

访问控制列表（ACL，Access Control List）是由多条过滤规则组成的集合。其中规则是用于判断报文是否匹配的条件语句，可依据报文的源 IP 地址、目的 IP 地址、传输端口号等信息进行判定。

ACL 的本质是报文过滤器，每条规则相当于过滤滤芯。设备按照规则对网络报文进行匹配，实现特定报文的拦截或放行。仅完成 ACL 规则配置无法生效，必须将其在对应业务模块中调用绑定，过滤功能才能正常使用。

（一）主要应用场景

ACL 可嵌入多种网络业务中，常见使用场景如下：

1.流量过滤（Traffic-filter）

2.网络地址转换（NAT）

3.路由策略部署

4.防火墙安全策略

5.服务质量（QoS）管控

6.其他网络安全与流量管控场景

（二）ACL 基本组成

ACL 由若干条规则语句构成，单条语句即为一条独立规则，每条规则包含匹配条件和执行动作两大核心部分：

·permit：允许匹配的报文通过

·deny：拒绝匹配的报文通过

每条规则拥有专属编号，设备默认在所有 ACL 末尾隐含一条规则，用于处理未匹配到任何自定义规则的报文。

二、通配符掩码（Wildcard）

通配符是长度为 32 比特的数值，采用点分十进制格式书写，作用是界定 IP 地址中需要严格匹配和无需匹配的比特位。

核心特点

1.格式与子网掩码相似，但释义完全不同；

2.通配符中的二进制0和1可以不连续分布；

3.匹配规则：二进制位为 0 → 必须严格匹配；二进制位为 1 → 任意匹配、无需校验。

示例

192.168.1.0 0.0.0.254：仅匹配该网段内所有偶数 IP 地址。

三、ACL 的分类与标识方式

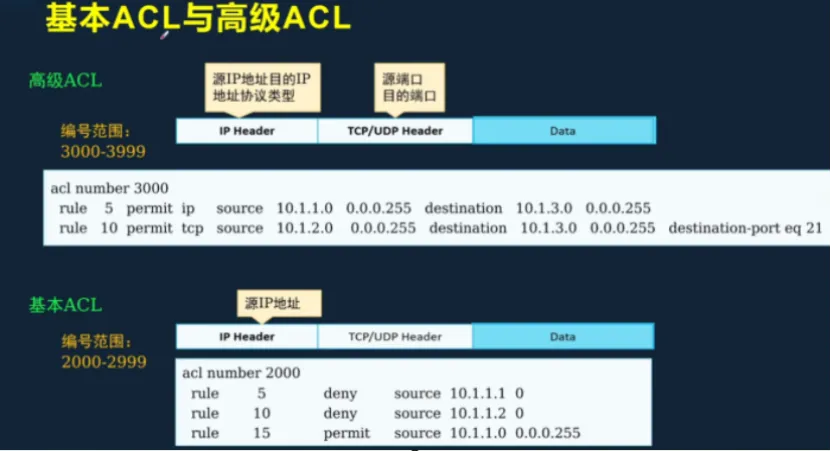

（一）按规则定义方式分类（主流划分）

根据匹配依据和功能不同，IPv4 ACL 分为五大类，每类对应固定编号区间：

表格

（二）按标识方式分类

1.数字型 ACL：传统标识方式，创建 ACL 时分配唯一数字编号，依靠编号区分不同 ACL。

2.命名型 ACL：使用自定义名称替代编号标识 ACL，可读性更强，便于后期管理维护。

四、ACL 匹配规则

1.匹配顺序：设备严格按照规则编号从小到大，依次使用规则匹配流经报文。

2.终止原则：报文一旦匹配到某一条规则，立即停止后续所有规则的匹配，并执行该规则对应的permit或deny动作。

3.默认规则：若报文未匹配到任何手动配置的规则，将执行 ACL 末尾隐含规则。

五、基础配置命令

（一）基本ACL（2000~2999）

仅基于源 IP 过滤流量，配置示例：

plaintext

# 创建并进入基本ACL 2000视图

[Router] acl 2000

# 拒绝192.168.1.0/24网段流量

[Router-acl-basic-2000] rule deny source 192.168.1.0 0.0.0.255

# 接口入方向调用ACL，实现流量过滤

[Router] interface GigabitEthernet 0/0/1

[Router-GigabitEthernet0/0/1] traffic-filter inbound acl 2000

（二）高级ACL（3000~3999）

支持源 / 目的 IP、协议、端口等多条件匹配，通用命令格式：

1.创建高级 ACL

plaintext

[Huawei] acl number 3000

1.通用规则语法

·匹配所有 IP 报文： rule [规则编号] {deny | permit} ip source 源IP 通配符 destination 目的IP 通配符

·匹配 TCP 报文（支持端口匹配）： rule [规则编号] {deny | permit} tcp source 源IP 通配符 destination 目的IP 通配符 destination-port 端口条件

六、典型配置案例

案例1：基本 ACL 过滤网段流量

需求：禁止192.168.1.0/24网段用户访问服务器网络，放行其他所有流量。

1.在路由器上创建基本 ACL 2000，拒绝目标网段流量；

2.在流量进入的接口GE0/0/1入方向调用 ACL。

完整配置：

plaintext

[Router] acl 2000

[Router-acl-basic-2000] rule deny source 192.168.1.0 0.0.0.255

[Router-acl-basic-2000] quit

[Router] interface GigabitEthernet 0/0/1

[Router-GigabitEthernet0/0/1] traffic-filter inbound acl 2000

[Router-GigabitEthernet0/0/1] quit

案例2：高级 ACL 限制网段互访

需求：公司分为研发部（10.1.1.0/24）、市场部（10.1.2.0/24），禁止两个网段互相访问。

1.配置 ACL 3001，拒绝研发部访问市场部；

2.配置 ACL 3002，拒绝市场部访问研发部；

3.分别在两个部门对应的接口入方向调用对应 ACL。

完整配置：

plaintext

# 拒绝研发部访问市场部

[Router] acl 3001

[Router-acl-adv-3001] rule deny ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

[Router-acl-adv-3001] quit

# 拒绝市场部访问研发部

[Router] acl 3002

[Router-acl-adv-3002] rule deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

[Router-acl-adv-3002] quit

# 接口调用

[Router] interface GigabitEthernet 0/0/1

[Router-GigabitEthernet0/0/1] traffic-filter inbound acl 3001

[Router-GigabitEthernet0/0/1] quit

[Router] interface GigabitEthernet 0/0/2

[Router-GigabitEthernet0/0/2] traffic-filter inbound acl 3002

[Router-GigabitEthernet0/0/2] quit

七、补充调试与排错要点

1.查看 ACL 配置与命中统计

plaintext

display acl all # 查看设备所有ACL信息

display acl 编号 # 查看指定ACL的规则、匹配次数

1.清空流量统计（测试专用）

plaintext

reset acl counter all

1.常见故障原因

·未在接口 / 业务模块调用 ACL，配置不生效；

·接口流量方向（inbound/outbound）配置错误；

·通配符掩码书写错误，导致 IP 匹配异常；

·规则顺序不合理，靠前规则提前拦截流量。
