干货分享|SoC上电四大阶段,软件分别对DDR做了什么?

专栏说明：DDR是嵌入式SOC开发高频基础知识点，涵盖控制器、PHY、时序、启动调试等海量内容，一篇无法讲透。本系列采用分点总结、分批分享模式，不做大而全堆砌，本篇为DDR系列第一篇，总结【SoC上电全流程DDR操作差异】。

前言：

很多嵌入式工程师默认：SoC上电后，DDR全程由软件统一配置、统一管控。

但真实开发、Uboot调试、内核适配、平台移植过程中会发现：

✅ BootROM不能读写DDR

✅ SPL是唯一初始化DDR的阶段

✅ 主Uboot、Linux内核绝不会重复做全套DDR初始化

总结前置：SoC冷启动分为四大固定阶段，每个阶段软件对DDR的操作、权限完全不同，混淆逻辑极易出现DDR训练失败、开机黑屏、内核内存异常等问题。

一、上电瞬间DDR是什么状态？

芯片刚上电、不掉电复位初期：

DDR颗粒 + DDR控制器 + DDR PHY 全部处于硬件复位冻结态

👉 无法读写、无法存储数据、时序未配置、时钟未锁定

👉 上电初期所有启动代码，只能运行在芯片内置小容量片上SRAM（TCM/OCM/IRAM），DDR全程不可用，必须软件分层唤醒、初始化。

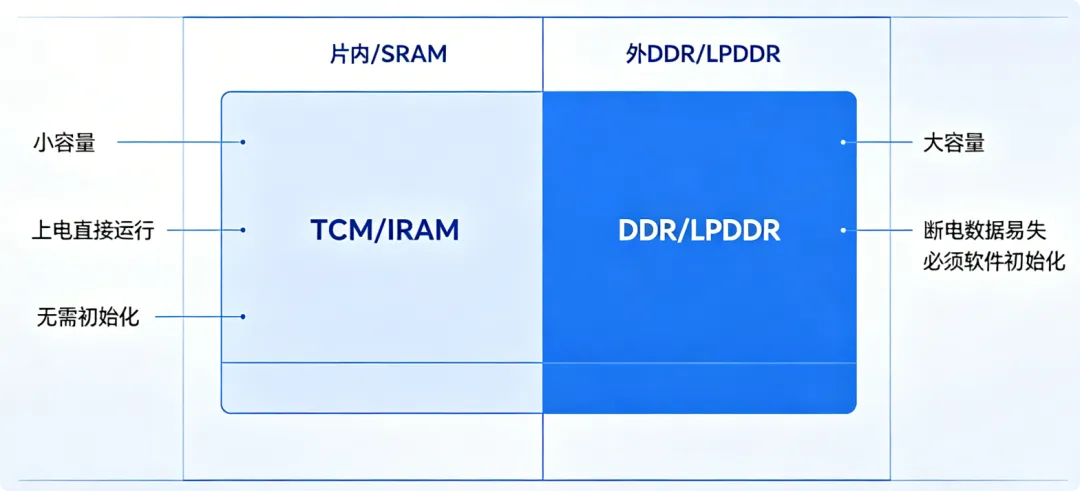

SoC内存分区简易示意图

二、拆解SoC四大启动阶段｜DDR软件操作全对比

标准嵌入式Linux/Android SoC启动链路固定：BootROM → SPL一级引导 → 主Uboot → Linux内核，下文逐阶段拆解DDR动作，区分「做什么、不做什么、核心目的」。

阶段1：BootROM 芯片内置固化阶段

（最底层）

代码运行位置：芯片内置Mask ROM，只读不可修改

软件对DDR全部操作：

仅释放DDR控制器、PHY、DDR颗粒硬件复位信号，解除硬冻结

使能DDR基础时钟，唤醒硬件模块

绝不执行：MRS寄存器配置、ZQ阻抗校准、读写Leveling训练、时序配置、开启刷新

阶段核心总结：

只唤醒、不初始化、不读写、不配置。

ROM本身不使用DDR，仅做好硬件预备工作，只负责把SPL固件加载到片内SRAM即可。

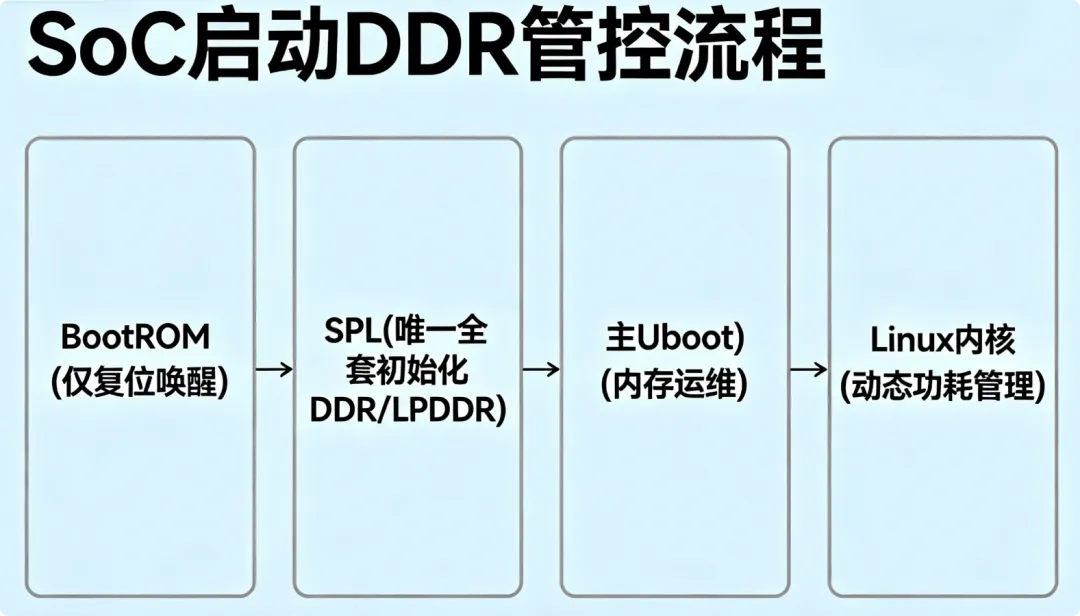

四大启动阶段DDR/LPDDR操作对比总图

阶段2：SPL次级引导阶段

（DDR生命周期最重要阶段）

代码运行位置：片内SRAM

核心定位：全启动流程唯一可以完整初始化DDR的阶段，没有之一。

软件会执行DDR全套底层初始化流程，也是DDR移植调试的核心工作：

联动PMIC配置DDR供电电压（VDD/VDDIO），匹配DDR4/DDR5规格

配置PLL锁相环，锁定DDR目标工作主频

PHY基础配置：驱动强度、差分时钟、ODT阻抗参数

执行ZQ硬件阻抗校准

下发MRS模式寄存器配置CL/CWL/BL8/自刷新等颗粒参数

写入全套时序参数：tRCD、tRP、tREFI等控制器时序

执行读写Leveling训练，对齐DQ/DQS采样窗口（高速DDR必做）

开启自动刷新，DDR正式解锁读写能力

阶段收尾动作：将主Uboot从Flash搬运至DDR，跳转至DDR运行代码。

阶段核心总结：

从零初始化、校准、配置，把DDR从不可用变为可用。后续所有启动阶段，都不会再重做全套初始化。

阶段3：主Uboot阶段

（代码已跑在DDR内）

代码运行位置：外部DDR

关键原则：复用SPL初始化好的DDR硬件配置，跳过PLL、MRS、PHY训练、ZQ校准全套底层操作。

软件仅做上层运维类操作：

可选memtest内存压力检测，校验DDR颗粒稳定性

划分DDR物理地址空间：预留设备树、内核、帧缓存、CMA专用内存区

简易DDR调频、低功耗模式配置（自刷新参数微调）

搬运Linux内核、设备树、根文件系统至DDR指定地址

阶段核心总结：

硬件不动，只管分区、检测、搬运镜像。

阶段4：Linux/Android内核运行阶段

（系统常驻阶段）

代码运行位置：外部DDR

关键原则：底层硬件配置永久沿用SPL参数，完全不触碰PHY、时序、MRS寄存器。

软件只做系统级动态调度管理：

内存页管理、虚实地址映射、CPU缓存一致性维护

分配CMA连续物理内存，供给GPU/NPU/ISP多媒体外设使用

DDR DVFS动态调频调压：高负载升频、待机降频降耗

系统休眠：下发指令让DDR进入自刷新保数据；唤醒直接退出自刷新，无需重初始化

控制器QoS优先级调度，保障视频、AI业务内存带宽优先

捕获DDR校验报错、硬件异常，上报系统中断

阶段核心总结：

只管调度、功耗、资源管理，零底层硬件初始化。

三、极简汇总表｜四大阶段DDR行为

【四大阶段DDR行为汇总表格】

启动阶段	是否初始化DDR	核心DDR操作	代码运行位置
BootROM	否	硬件复位、基础时钟使能	片内ROM
SPL一级引导	是（唯一全套初始化）	供电/时钟/MRS/训练/时序全配置	片内SRAM
主Uboot	否	内存分区、镜像加载、稳定性测试	外部DDR
Linux内核	否	内存管理、DVFS调频、休眠唤醒调度	外部DDR

四、开发常见疑问｜日常调试汇总

Q1：系统休眠唤醒后，需要重新初始化DDR吗？

不需要。内核仅退出/切换DDR至自刷新模式，PHY、时序、MRS全部保留，唤醒秒恢复读写，不走SPL初始化流程。

Q2：软件热重启（reboot不掉电），会重跑DDR全套初始化吗？

不会。DDR颗粒不掉电留存状态，SPL会自动跳过耗时的PHY读写训练，仅校验硬件状态，大幅缩短重启时间；仅冷上电必须完整初始化。

Q3：SPL阶段DDR初始化代码，默认运行在M核吗？

1、主流ARM架构SoC：绝大多数厂商SPL DDR初始化，固定跑在 M核（Cortex-M）

✅ 原因：M核极简、上电唤醒最快、功耗极低、上电默认自动启动，无需开启A核集群、无需开启MMU，适配底层硬件初始化，几乎所有车载、工控、手机SoC（瑞芯微、全志、高通、NXP），DDR初始化代码均托管M核执行。

2、特殊小众场景：极简MCU类SoC无独立M核，会复用A核小核运行SPL代码，属于特例。

3、补充关键点：

M核只负责跑完DDR硬件初始化、PHY训练、跳转Uboot；DDR可用后，直接把运行权限移交高性能A核，后续Uboot、内核全部由A核接管，M核休眠待机/做其他事情。

系列后续分享预告

DDR知识点零散且关联性强，后续持续整理干货总结，按需更新专题：

✅ 第二篇：DDR控制器基础架构、核心工作模块总结

✅ 第三篇：DDR PHY读写训练作用通俗总结

✅ 专项篇：对比DDR与LPDDR架构、初始化、功耗、控制器差异

纯嵌入式干货复盘、知识点总结分享，循序渐进补齐DDR相关基础知识。
