电磁流量计全解析:原理、安装与故障排除指南

一、工作原理——法拉第电磁感应定律的工程实现

电磁流量计（Electromagnetic Flowmeter，简称EMF）是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。50年代初实现工业化应用，目前世界范围内电磁流量计产量约占工业流量仪表台数的5%~6.5%。

核心公式：

当导电液体在磁场中流动时，切割磁力线产生感应电动势：

E = K × B × V × D

其中：

• E——感应电压

• K——仪表常数

• B——磁感应强度

• V——平均流速

• D——测量管内径

关键推论：体积流量qv与感应电动势e和测量管内径D成线性关系，与其它物理参数（压力、温度、密度、粘度）无关。这是电磁流量计最核心的优势——测量结果不受介质物性变化影响。

测量条件必须满足四个假定：

1. 磁场是均匀分布的恒定磁场

2. 被测流体的流速轴对称分布

3. 被测液体是非磁性的

4. 被测液体的电导率均匀且各向同性

励磁方式经历了三代演进：

目前工业上普遍采用低频方波励磁，在消除电极极化与抗工频干扰之间取得了最佳平衡。

二、结构与组成——传感器 + 转换器

电磁流量计由传感器和转换器两部分组成。

传感器（一次仪表） ：

• 测量管：内衬绝缘材料的非导磁合金短管

• 励磁线圈：产生与测量管轴线垂直的工作磁场

• 电极：沿管径方向穿通管壁固定，电极头与衬里内表面基本齐平-

• 衬里：隔离金属测量管与被测介质，防止电化学腐蚀

转换器（二次仪表） ：
将传感器送来的流量信号放大、转换成与流量成正比的标准电信号（4-20mA、脉冲、频率等）输出。

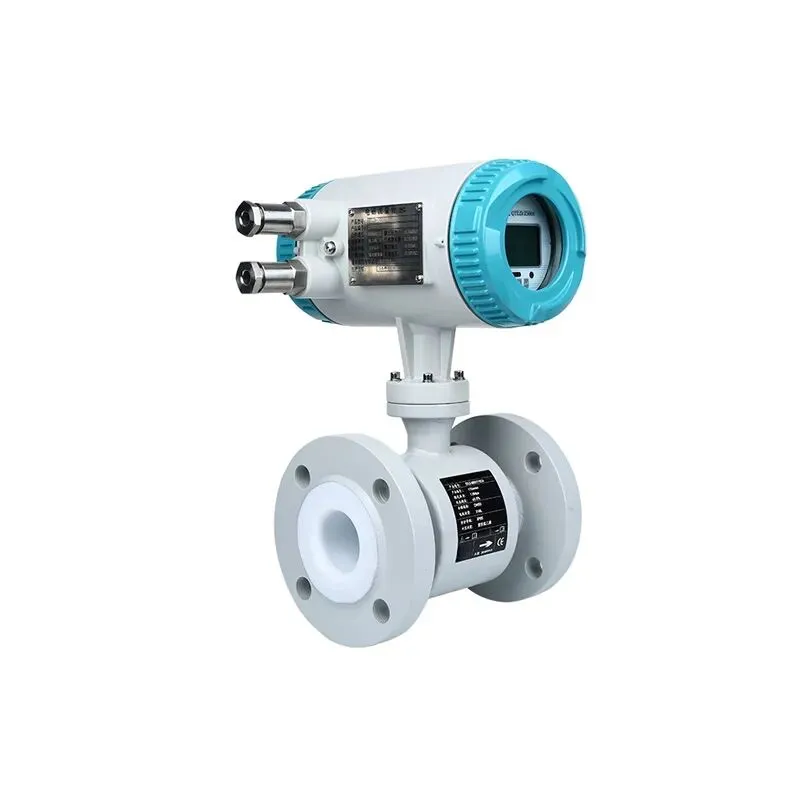

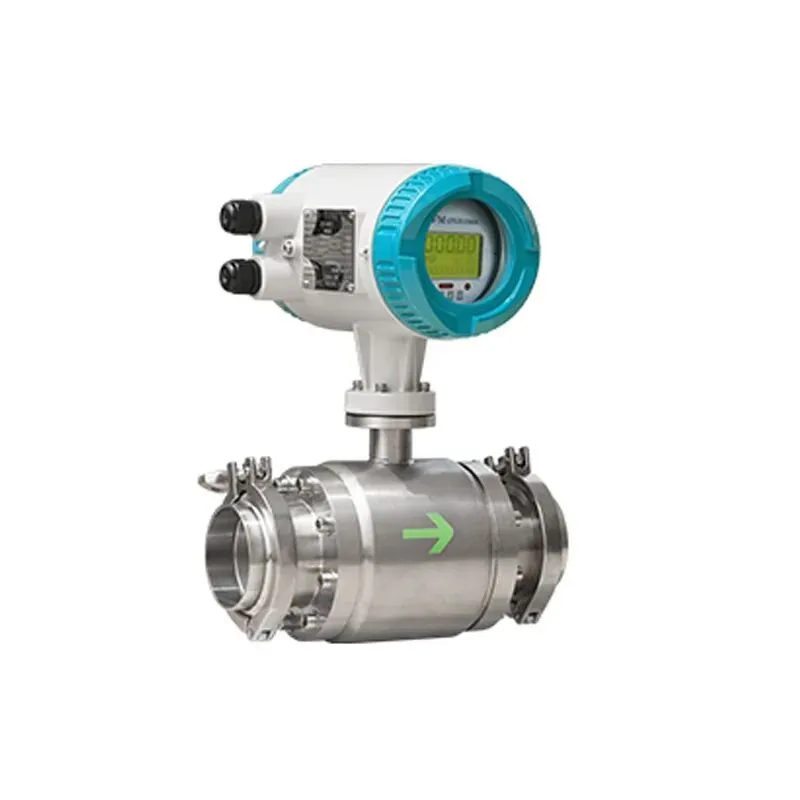

一体式 vs 分体式：

• 一体式：传感器和转换器组装成一体，适用于环境良好的现场

• 分体式：传感器和转换器分开安装，适用于环境温度过高、管道振动大、现场有腐蚀性、安装位置在高空等场合

三、安装规范——决定测量精度的十大细节

电磁流量计的安装质量直接影响测量精度与设备寿命。以下十个关键细节必须严格执行：

1. 直管段长度

电磁流量计要求流体在测量管内形成稳定流场。上游直管段通常要求 ≥10D（10倍管径），下游 ≥5D。在条件允许的情况下，前置直管道长度放宽到10倍管径以上。

不同工况下的具体要求：

• 上游有弯头、阀门：需要更长的直管段

• 上游有泵：要求 30D~50D

• 若无法满足，需安装整流器

2. 满管运行——最重要的安装原则

电磁流量计必须保证测量管始终充满液体。

绝对禁止的安装位置：

• ❌ 管道的最高点——容易积聚气泡

• ❌ 自上而下的垂直管道——可能出现排空

• ❌ 传感器后无背压、流体直接排入大气——造成非满管

正确做法：

• 优先垂直安装，流体自下而上流动

• 水平安装时，电极轴向保持水平，避免沉积物和气泡影响电极

• 对于开口或半满管的管道，流量计应安装在U型管段处

3. 接地——电磁兼容的基石

电磁流量计内的测量电极处于磁场中，如果环境不能被有效屏蔽，会对测量产生严重干扰。

接地要求：

• 接地电阻 < 10Ω（部分标准要求<100Ω亦可）

• 接地极单独设置，不能接到电气或公共接地网上

• 接地线采用截面 > 5mm² 的多股铜线

• 变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地

4. 安装方向

传感器轴向需与管道轴向重合，确保磁场方向与流体运动方向严格垂直。安装方向偏差超过5°时，磁力线切割效率下降，感应电动势减弱。

5. 管道材质

管道内壁需采用非导磁、耐腐蚀材质（如不锈钢或衬里材料），避免管道本身参与电磁感应。

6. 流体电导率

被测流体电导率需 > 5μS/cm。低电导率流体（如去离子水）信号微弱，无法有效检测。

7. 信号电缆敷设

• 采用屏蔽双绞线，单端接地

• 电缆长度不超过100米，避免信号衰减

• 远离高压线、变频器等强电磁源

8. 电源稳定性

电源电压波动需控制在 ±5%以内，避免励磁磁场强度变化导致零点漂移。

9. 环境温度

环境温度需稳定在 -20℃ ~ +60℃ 范围内。

10. 远离电磁干扰源

不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近。

四、选型指南——电极和衬里是核心

电磁流量计选型时，电极和衬里是直接接触被测介质的两个部件，选错了，表就废了。

电极材料选择

选型口诀：

清水316，氯水选钛；强酸用钽，碱液躲钛。

衬里材料选择

选型口诀：

清水橡胶，腐蚀四氟；耐磨聚氨酯，高温PFA或陶瓷。

五、常见故障与排查——系统化的诊断流程

电磁流量计故障主要分为仪表本身故障与外部环境引发的故障两类。

故障一：无流量输出或显示异常

现象：通电后无响应、显示数值长期为零或固定值。

排查顺序（由简到繁）：

1. 电源：检查供电是否接通、保险丝是否完好、电压是否符合要求

2. 电缆：检查励磁电缆与信号电缆接线端子是否松动、氧化

3. 传感器：测量励磁线圈电阻值（应在30~170Ω之间），检查电极是否结垢

4. 流体状态：确认管道是否充满液体、流向是否正确

故障二：显示值波动频繁

现象：流量显示上下跳动，占比达40%以上。

排查重点：

1. 接地系统：确认接地电阻<10Ω，存在杂散电流时增设接地点

2. 电磁干扰：确保信号线与强电线路隔离，屏蔽层接地良好

3. 流体脉动：确认波动是否由工艺本身引起（泵脉动、阀门调节等）

故障三：测量值偏差过大

现象：读数偏高或偏低。

排查重点：

1. 零点校准：在流体静止、满管状态下重新调零

2. 安装位置：确认前后直管段是否满足要求

3. 电极绝缘：用500V兆欧表测试，低于100MΩ时需清洁或烘干

4. 转换器参数：确认管径、量程、K系数等设置与实际一致

故障四：空管报警

现象：显示“空管”报警，但管道实际有液。

排查步骤：

1. 确认测量流体是否充满传感器测量管

2. 用导线将转换器信号输入端子SIG1、SIG2、SIGGND三点短路——如果报警撤销，说明转换器正常，问题在流体电导率低或空管阈值设置错误

3. 检查信号连线是否正确

4. 检查传感器电极是否正常

电极状况快速判断：

• 有流量时，分别测SIG1和SIG2对SIGGND的电阻，应 < 50kΩ

• 用万用表测DS1和DS2之间的直流电压，应 < 1V——否则说明电极被污染，需清洗

故障五：励磁报警

现象：显示励磁系统故障。

排查步骤：

1. 检查励磁接线EX1和EX2是否开路

2. 测量传感器励磁线圈总电阻是否 < 150Ω

3. 如果以上正常，则转换器有故障

故障六：零点不稳定

常见原因：

1. 管道未充满液体或液体中含有气泡

2. 电极结垢与附着——介质中的油脂、气泡或固体颗粒附着在电极表面

3. 内壁结垢和电极污秽程度不对称，破坏了初始调零的平衡

4. 主观上认为无流动而实际上存在微小流动-

处理方法：

• 清除污秽和堆积垢层

• 若零点变动不大，可尝试重新调零

• 用数字万用表2V直流档分别测两电极对地极化电压——如果两次测量值接近相等，说明电极未被污染；否则说明被污染

故障七：显示最大且报警

现象：输出为满量程（20mA）并伴有报警。

常见原因：

1. 接地线断路

2. 信号电缆、电源电缆、励磁电缆故障

3. 信号线圈损坏

4. 表头进水导致励磁线接地

六、维护保养——主动防护胜于被动维修

统计数据：做好日常维护与及时故障排查，可使电磁流量计使用寿命延长 30%以上，同时降低 50% 的故障停机时间。

日常维护（每班/每日）

• 做好运行情况检查记录-

• 观察显示是否正常、有无报警

• 检查管道有无泄漏

定期维护（每周/每月）

• 每周：进行一次仪表清洁工作-

• 每月：进行积算器复位和阻尼检查-

• 每季度：进行一次仪表零位调校-

• 每半年：进行一次传感器电极清洗-

年度全面检查

• 整机零点检查（需满足满管、无流动条件）-

• 转换器特性测试

• 测量值校准-

• 绝缘电阻测量（应>100MΩ）-

• 励磁线圈电阻测量（与出厂记录对比，应在30~170Ω之间）-

电极清洗

电极被污染是电磁流量计最常见的故障之一。清洗方法：

• 用软毛刷轻刷电极表面-

• 严重结垢时需拆下传感器清洗-

• 清洗后重新调零

衬里检查

衬里破损会导致-：

• 测量值持续偏低

• 零点漂移严重

• 绝缘电阻下降

处理：微小破损可用专用修补剂修复；严重破损需更换整个衬里组件。衬里一般使用寿命8-10年，恶劣环境需缩短至6-8年。

七、典型故障案例

案例1：导电沉积层导致信号短路

现象：某柴油机厂测量饱和食盐电解液，间断使用两个月后流量显示越来越小，直到接近为零。

检查：测量电极电阻很小，拆下传感器发现绝缘层表面沉积薄薄一层黄锈（氧化铁沉积）。

处理：擦拭清洁后恢复正常。

教训：导电沉积物逐渐使电极短路，开始运行正常，一段时间后才显露。

案例2：接地线断路导致显示最大

现象：电磁流量计显示为最大并伴有报警。

检查：按报警提示检查，发现接地线断路。

处理：接好接地线后报警消除。

教训：接地问题是电磁流量计最常见的外部故障源。

案例3：传感器和转换器混用

现象：新装分体式电磁流量计比实际流量偏高40%。

检查：发现转换器和另一台库存仪表的转换器混错了（一台DN80，一台DN100）。

处理：更换正确的转换器后故障消除。

教训：分体式电磁流量计出厂时传感器和转换器是按特定口径实流校准的，必须配套使用。

案例4：安装位置不当导致非满管

现象：关闭阀门后流量为零时输出反而达到满度值。

检查：传感器下游仅有一段短管，水直接排入大气，截止阀装在传感器上游——阀门关闭后测量管内水全部排空。

处理：将阀门改到传感器下游。

教训：传感器后必须有足够背压，防止排空。

八、快速排查流程图

开始：电磁流量计故障
        │
        ▼
第1步：观察现象
        │
        ├── 无显示 → 查电源、保险丝、供电电压[reference:157]
        │
        ├── 空管报警 → 查满管状态 → 短接SIG1/SIG2/SIGGND判断[reference:158]
        │                → 查电导率（需>5μS/cm）[reference:159]
        │                → 查电极污染（测极化电压<1V）[reference:160]
        │
        ├── 显示波动 → 查接地（<10Ω）[reference:161]
        │              → 查电磁干扰（远离变频器、电机）[reference:162]
        │              → 查流体脉动[reference:163]
        │
        ├── 偏差过大 → 查零点（满管静止调零）[reference:164]
        │              → 查直管段（前10D后5D）[reference:165]
        │              → 查电极绝缘（>100MΩ）[reference:166]
        │              → 查转换器参数（口径、量程、K系数）[reference:167]
        │
        ├── 励磁报警 → 查励磁接线是否开路[reference:168]
        │              → 查线圈电阻（30~170Ω）[reference:169]
        │
        └── 显示最大 → 查接地线是否断路[reference:170]
                      → 查表头是否进水[reference:171]
                      → 查电缆是否完好[reference:172]
        │
        ▼
第2步：硬件检测
        │
        ├── 测励磁线圈电阻（30~170Ω）[reference:173]
        ├── 测励磁线圈对地绝缘（>20MΩ）[reference:174]
        ├── 测电极对地极化电压（两电极应接近相等）[reference:175]
        └── 测电极接液电阻（<50kΩ）[reference:176]
        │
        ▼
第3步：确认问题归属
        │
        ├── 外部原因（安装、接地、干扰、流体）→ 现场解决
        └── 内部原因（传感器、转换器损坏）→ 返厂维修或更换[reference:177]

写在最后

电磁流量计是目前工业上测量导电液体流量最可靠、最精确的仪表之一。它的核心优势在于测量不受温度、压力、密度、粘度等物性参数影响，且测量管内无阻流件、无附加压力损失。

但它的“娇气”之处在于——对安装条件极其敏感。直管段不够、接地不良、非满管、电极污染，任何一个环节出问题，整台表就“废”了。

记住三个核心原则：

1. 安装是基础：前10D后5D直管段、满管运行、接地<10Ω，三条缺一不可。

2. 选型是前提：电极和衬里必须匹配介质特性，选错材质等于提前报废。

3. 维护是保障：定期检查电极、接地、绝缘，主动预防胜过被动维修。

下次遇到电磁流量计出问题，别急着拆表送修。按上面的排查顺序走一遍——先查外部（安装、接地、流体），再测内部（线圈、电极、绝缘），最后再动表。大多数问题，在现场就能解决。
