【好题汇编】2024 年中考物理真题分类汇编（全国通用）
模块四 综合亮点难点真题
专题 56.电路故障问题
1. （2024山东烟台）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中
只有一个元件发生故障，则故障的原因可能是（ ）
A. 灯泡 短路 B. 灯泡 短路 C. 灯泡 断路 D. 灯泡 断路
2. （2024四川达州）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只
电表示数均变大，则该电路可能发生的故障为（ ）
A. 短路 B. 短路 C. 开路 D. 开路
3. （2024江苏盐城）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以
下可能的是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
4. （2024武汉市）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，
他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正
常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A. 照明灯的开关接在了零线与灯泡之间 B. 用电器的总功率过大
C. 电热水壶的内部电路短路 D. 接入电热水壶的插座短路

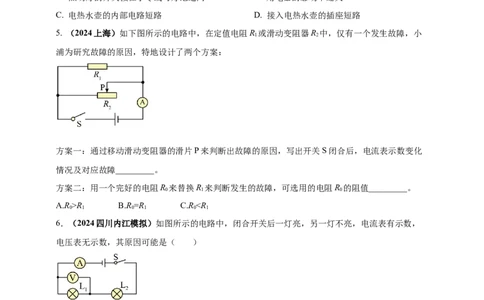

5. （2024上海）如下图所示的电路中，在定值电阻R 或滑动变阻器R 中，仅有一个发生故障，小
1 2
浦为研究故障的原因，特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化
情况及对应故障_________。
方案二：用一个完好的电阻R 来替换R 来判断发生的故障，可选用的电阻R 的阻值_________。
0 1 0
A.R>R B.R=R C.R<R
0 1 0 1 0 1
6．（2024四川内江模拟）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，
电压表无示数，其原因可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
7．（2024山东泰安模拟）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针
发生偏转。已知灯泡L、L 中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
1 2A．可能是灯泡L 短路 B．可能是灯泡L 短路
1 2
C．可能是灯泡L 断路 D．一定是灯泡L 断路
1 2
8．（2024四川达州模拟）如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光。一段时间后，
1 2
由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的
是（ ）
A．灯泡L 和L 发光时，两灯并联
1 2
B．灯泡熄灭是由于灯L 断路造成的
2
C．灯泡熄灭是由于灯L 断路造成的
1
D．灯泡熄灭是由于灯L 短路造成的
2

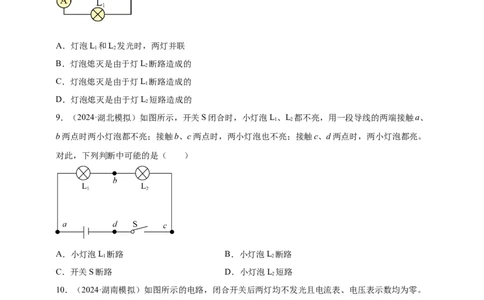

9．（2024·湖北模拟）如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、
1 2
b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。
对此，下列判断中可能的是（ ）
A．小灯泡L 断路 B．小灯泡L 断路
1 2
C．开关S断路 D．小灯泡L 短路
2
10．（2024·湖南模拟）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。
现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判
断该电路故障可能为（ ）A．L 断路、L 断路 B．L 断路、L 通路
1 2 1 2
C．L 通路、L 断路 D．L 短路、L 断路
1 2 1 2
11．（2024·海南模拟）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，
请说明一种判断方法及故障产生的原因： 。
