仅用于学习交流，勿用于非法用途 Deadlock 是 Valve 基于 Source 2 引擎开发的 MOBA+射击游戏（Steam AppID: 1422450）。本文记录了对开源项目 Andromeda-DeadLock 的逆向分析、跨版本适配、源码修改与定制化开发的全过程，涵盖字节模式扫描、Schema 系统分析、ImGui 菜单汉化、自瞄骨骼数据生成、以及离线许可系统的设计与实现。
二、项目架构分析
2.1 整体结构
Andromeda-DeadLock-Base/ (VS DLL项目)├── DllMain.cpp # DLL入口├── DeadLock/│ ├── Hook/ # 12个MinHook引擎钩子│ ├── SDK/ # 逆向的Source2 SDK封装│ │ ├── CFunctionList.hpp # 19个字节模式函数查找│ │ ├── CSchemaOffset.cpp # 运行时Schema字段偏移解析│ │ └── Interface/ # 引擎接口封装│ └── Protobuf/ # 94个预编译protobuf文件├── AndromedaClient/│ ├── Features/│ │ ├── CAimbot/ # 自瞄 (轨迹预测/惯性/AntiFrog)│ │ ├── CVisual/ # ESP (方框/骨骼/Chams/观战)│ │ ├── CMisc/ # 自动格挡/换弹│ │ └── CHeroes/ # 英雄专属功能│ └── GUI/ # ImGui渲染菜单└── GameClient/ # 实体缓存/控制器封装2.2 Hook 链分析
项目通过 MinHook 挂载了 12 个关键函数：
2.3 Schema 系统
这是项目最精巧的设计。Source 2 引擎提供了 schemasystem.dll，其中包含所有实体类的字段名→偏移映射。CSchemaOffset.cpp 在运行时遍历所有 TypeScope，动态读取 CSchemaClassBinding 结构的成员偏移，存入 unordered_map<string, unordered_map<string, uint32_t>>。
这意味着游戏更新导致实体字段偏移变化时，无需重新逆向，运行时自动解析。
2.4 字节模式系统
对于非 Schema 暴露的函数（如 CalcWorldSpaceBones、ScreenTransform），项目通过 CBasePattern 在 DLL 加载时执行 AOB（Array of Bytes）扫描定位：
// 示例：通过函数头字节码定位CBasePatternScreenTransform= {"ScreenTransform","33 C0 48 39 05 ? ? ? ? 0F 84", // 字节模式，?? 为通配符 CLIENT_DLL,0, SEARCH_TYPE_NONE};支持三种扫描类型：直接匹配、CALL指令追踪（SEARCH_TYPE_CALL）、LEA RIP相对寻址（SEARCH_TYPE_PTR2）。
三、跨版本适配
3.1 模式扫描器
拿到源码之后我想着能不能自己扫描进行适配，发现还真可以，使用AI进行批量文件扫描进行版本适配几乎可以无脑适配，但是适配之后骨骼和aimbot失效后续我也解决了！
编写了 Python 脚本 pattern_scan.py，通过 Boyer-Moore 风格的通配符匹配算法，一次性扫描所有目标 DLL：
# 核心扫描逻辑defscan(data, pat_bytes, mask): n = len(pat_bytes) first_byte = pat_bytes[first_lit] # 首个固定字节 pos = data.find(first_byte) # 快速定位候选 ...对 8 个 DLL 的 35 个模式进行批量扫描，输出命中/缺失/歧义三类结果。
3.2 结果
针对新版 Deadlock（ClientVersion 6536），扫描结果 30/32 OK，0 MISS，仅 CameraManager 和 CreateMaterial 存在歧义（2 处命中指向同一地址），确认无需修改即可运行。
四、源码修改

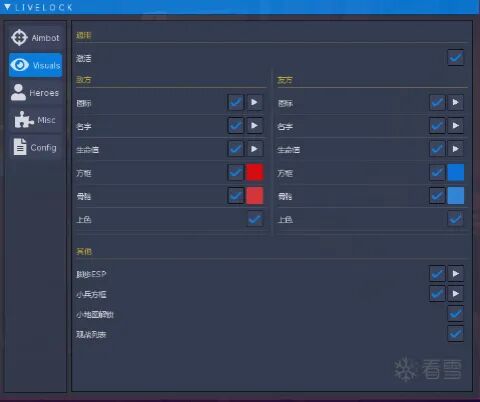

4.1 中文本地化
本人英文不好所以手动给他添加了所有的翻译工程，然后重新编译即可
新增 LangHelper.hpp 翻译宏：
#defineL(en, cn) (GetMisc()->Language == 1 ? cn : en)遍历 17 个菜单文件的数百处 XorStr("English") 替换为 L("English", "中文")。
同时为 ImGui 字体系统添加 CJK Merge Font（msyh.ttc），解决中文字符显示为方框的问题。
添加 /utf-8 MSVC 编译标志，确保 UTF-8 字符串在 GBK 环境下正确编译。
4.2 DLL重命名
原始DLL编译出来的需要原始自带的注入器，但是我看了就是远程线程注入，而VITTLOCK的注入器是能够规避V社 DeadLock的检测，游戏我并没有去逆向，没那个实力，但是在测试过程中我尝试打开IDAPro 游戏并没有响应的措施进行阻拦，例如WeGame的黑客弹窗 闪退游戏这些措施；大牛可以自己逆向一下 由于没有使用原来的注入器，而是使用的VITTLOCK的注入器，所以将编译的Dll 更名为VITTLOCK.dll 即可，VITTLOCK是扫描同级目录VITTLOCK.dll 进行注入的；不过我怀疑他们用的也是同一套源码 因为注入之后界面几乎一样，他也只是加了一个静默自瞄（范围子弹命中，相关技术可浏览UC帖子 有大牛传授技术） CHEAT_NAME宏 → "L I V E L O C K"，即可修改标题名称 Wrapper 控制台 ASCII Art → LIVELOCK 大字 ImGui 窗口标题 → LIVE LOCK
4.3 配置持久化
因为我将dll和注入器exe进行了打包，方便部署本地；我想着避免dll和exe落地能使用着方便，大牛能直接断点api dump下完整文件 被我这么一搞他检测不到dll了文件貌似没创建成功，所以我重新修改了源码进行本地存储配置，方便下次加载直接加载配置文件，就不用每次都手动改配置了
原始代码通过 GetDllDir() 获取 DLL 所在目录作为配置路径。由于 DLL 被注入器提取到 %TEMP%\随机目录，注入完成后被全零覆盖删除，导致配置不保存。
修改 CSettingsJson.cpp，新增 GetConfigDir()：

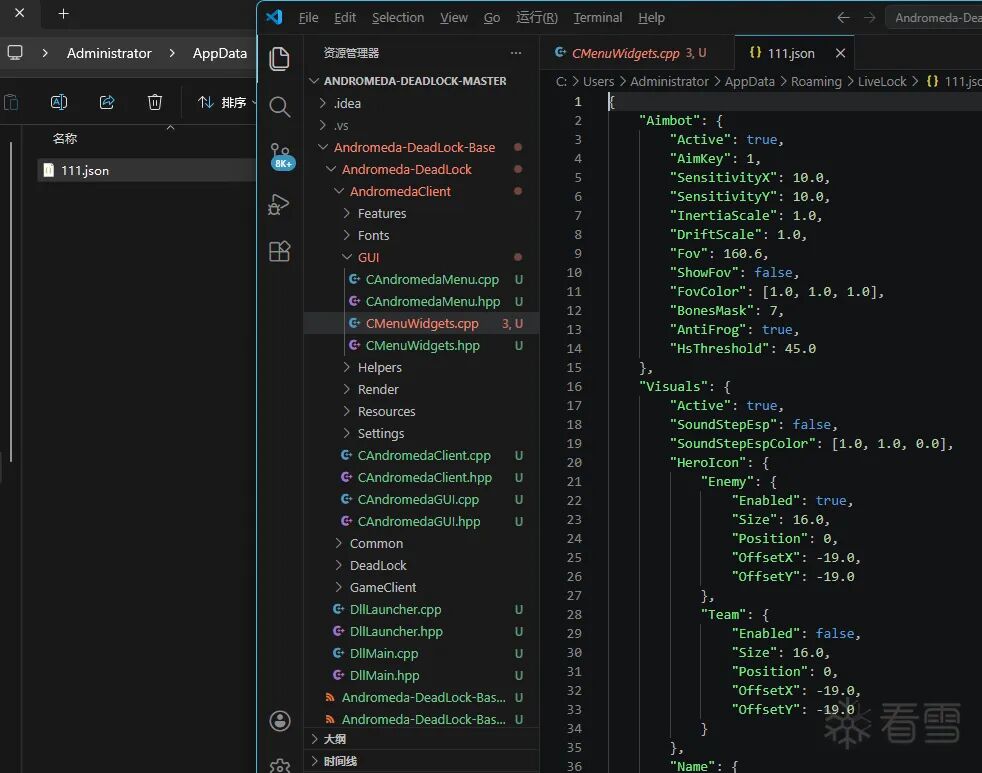

static std::string GetConfigDir() { char path[MAX_PATH];SHGetFolderPathA(nullptr, CSIDL_APPDATA, nullptr, 0, path); std::string dir = std::string(path) + "\\LiveLock\\";CreateDirectoryA(dir.c_str(), nullptr); return dir;}配置保存到 %APPDATA%\LiveLock\，永久保留。
4.4 自瞄骨骼 Fallback
原始项目依赖 HeroSkeletonPairs.hpp 中的预先提取的骨骼映射表。由于 BoneExtractor 源码缺失，初版使用空存根导致自瞄无法锁定目标。
添加了基于 m_vecAbsOrigin() + Z偏移的无骨骼 Fallback；由于作者并没有发布骨骼数据这部分数据，所以只能自己做去找骨骼数据了，神通广大的UC果然有大神发布骨骼数据，我就直接拿来现成的直接提取出来就OK了，另外做了一个Fallback
// 无骨骼数据时，使用实体原点+垂直偏移估算各部位位置Vector3 aimPos = pNode->m_vecAbsOrigin();float zOff = (bone.slot == HitboxSlot::Head) ? 72.f : (bone.slot == HitboxSlot::Neck) ? 64.f : 48.f;aimPos.m_z += zOff;//-------------------------------------------------------------------const auto* boneList = GetCL_Bones()->GetHitboxBones(pPawn, bone.slot);if (boneList && !boneList->empty()) {// 原版路径：精确骨骼坐标for (const int16_t bid : *boneList) { pNode->GetBonePosition(bid, bonePos); // ← 读骨骼矩阵Trace_IsVisibleEx(..., bonePos); // ← 射线检测WorldToScreen(bonePos, screen); // ← 投影到屏幕 }}else {// Fallback：用实体原点 + Z轴偏移估算 Vector3 aimPos = pNode->m_vecAbsOrigin(); // ← 实体脚下坐标 (X, Y, Z↓) aimPos.m_z += 72.f; // 头部：脚下 + 72 单位// Neck: +64, Torso: +48, Arms: +38, Legs: +12// 跳过 Trace_IsVisible（不需要射线检测，避免 Trace 系统兼容问题）WorldToScreen(aimPos, screen); // 直接投影}4.5 自瞄默认开关
CAimbot.hpp 中 bool Active = false; 改为 true;，避免用户找不到开关。
五、BoneExtractor 骨骼数据生成、VPK 逆向：从游戏文件中提取骨骼数据
从 UC 获取 Deadlock-BoneExtractor 源码，其对游戏 VPK 文件（Valve Pak）执行解析：
5.1 问题背景
Andromeda 的自瞄和骨骼 ESP 都依赖 HeroSkeletonPairs.hpp 中预先提取的骨骼数据：
// 每个英雄模型对应一份structModelBoneData { vector<BonePair> pairs; // 父子骨骼连接 (用于骨架线绘制) unordered_map<string, int> ids; // 骨骼名 → 运行时 ID vector<int16_t> slotBones[5]; // Head/Neck/Torso/Arms/Legs 部位骨骼列表};VPK读取 → 遍历 4966 个 .vmdl_c 条目 → 过滤英雄模型路径 → 解析 ValveResourceFormat 提取骨骼名称/ID → 构建 slotBones 部位分类 (Head/Neck/Torso/Arms/Legs) → 生成 C++ 头文件
源码仓库中的 HeroSkeletonPairs.hpp 仅包含一个空存根 g_HeroModelData = {}，因为完整的骨骼数据由 PreBuildEvent 调用 BoneExtractor 运行生成后填入。此步骤需要 .NET SDK 且 BoneExtractor 源码在主仓库中缺失的。直接编译后所有 GetHitboxBones() 调用返回 nullptr，导致自瞄无法锁定目标和骨骼 ESP 无法绘制。
5.2 方案对比
最初尝试了三种途径：
sub_180008530 中，手动提取不现实 | ||
| 成功生成 63 个英雄的完整数据 |
5.3 VPK 文件格式分析
Deadlock 的资源存储在 game\citadel\pak01_dir.vpk（索引文件，6.5MB）和 pak01_000.vpk ~ pak01_270.vpk（数据分片）中。
VPK v2 的文件头结构：
Offset Size Field0x004 Magic =0x55AA12340x044 Version =20x084 TreeSize (目录树字节数)0x0C4 FileDataSectionSize0x104 ArchiveMD5SectionSize0x144 OtherMD5SectionSize0x184 SignatureSectionSize依赖 .NET 10.0 + ValveResourceFormat NuGet 包。生成 63 个英雄模型、总计 235KB 的 HeroSkeletonPairs.hpp。
目录树定位：TreeOffset = FileSize - TreeSize
VPK 分析尝试
目录树中每个文件条目为 18 字节。
在等待 .NET 10 SDK 期间，手动解析了 VPK v2 二进制格式：
Offset Size Field0x004 CRC320x042 PreloadBytes0x062 ArchiveIndex (对应 pak01_XXX.vpk 的分片编号)0x084 EntryOffset (分片文件内的字节偏移)0x0C4 EntryLength (压缩前大小)0x102 Terminator =0xFFFF条目按 Extension → Path → Filename 的三层树结构组织。遍历时以空字符串标记层级结束。
手动编写 Python VPK 解析器成功定位到扩展名 vmdl_c 下的 152 个英雄模型路径，但 latin-1 编码的目录名在 UTF-8 转换时触发 UnicodeDecodeError。
5.4 BoneExtractor 源码分析
工具的核心逻辑：
// Program.cs - 入口var heroFilter = new Regex( @"^models/heroes(?:_staging|_wip)?/", RegexOptions.IgnoreCase | RegexOptions.Compiled);// VpkLocator.cs - 自动定位 Steam 库// 读取 HKEY_CURRENT_USER\Software\Valve\Steam → SteamPath// 解析 {SteamPath}\config\libraryfolders.vdf → 获取所有库目录// 遍历各库下的 steamapps\common\Deadlock\game\citadel\pak01_dir.vpk// GameBoneExtractor.cs - 核心提取逻辑varpackage = new Package(); // ValvePak 库package.Read(vpkPath); // 打开 VPKforeach (var entry in package.Entries) {if (entry.Key.EndsWith(".vmdl_c") && heroFilter.IsMatch(entry.Key)) {var resource = new Resource(); // ValveResourceFormat 库 resource.Read(package, entry); // 解析 .vmdl_c 模型var skeleton = resource.GetSkeleton(); // 获取骨骼系统// 提取 m_boneName[] → 构建 ModelBoneData }}// OutputBuilder.cs - C++ 代码生成// 生成 inline const unordered_map<string, ModelBoneData> g_HeroModelData = {...};Header: Magic(4B) + Version(4B) + TreeSize(4B) + FileDataSize(4B) + ...Tree offset = FileSize - TreeSize
Entry: CRC(4B) + Preload(2B) + ArchiveIdx(2B) + Offset(4B) + Length(4B) + Term(2B)
关键 NuGet 依赖：
- ValveResourceFormat
(19.2.6339)：解析 Source 2 引擎的 .vmdl_c（编译后的模型文件），提取骨骼名称数组m_boneName[]和父子层级关系 - ValvePak (SteamDatabase.ValvePak)
VPK 压缩包的 .NET 实现，支持按路径读取单个文件，无需解压整个包
5.5 骨骼分类算法
从 .vmdl_c 中提取的骨骼名（如 neck_0, spine_1, arm_upper_l, leg_lower_r）通过启发式规则映射到五个部位槽位：
// GameBoneExtractor.cs 中的分类逻辑static HitboxSlot ClassifyBone(string name) {if (name.Contains("head")) return HitboxSlot.Head;if (name.Contains("neck")) return HitboxSlot.Neck;if (name.Contains("spine") || name.Contains("pelvis")) return HitboxSlot.Torso;if (name.Contains("arm") || name.Contains("hand") || name.Contains("clav"))return HitboxSlot.Arms;if (name.Contains("leg") || name.Contains("foot")) return HitboxSlot.Legs;return HitboxSlot.Count; // 跳过未分类}成功定位 4966 个 vmdl_c 条目，但字符编码问题导致解析中止。最终 BoneExtractor 工具完美解决。
骨骼父子连接 (BonePair) 通过 .vmdl_c 中的层级关系构建，用于骨架 ESP 绘制连线。
5.6 运行与集成
# 安装 .NET 10.0 SDK（ValveResourceFormat 19.x 要求 net10.0）https://dotnet.microsoft.com/download/dotnet/10.0# 还原 NuGet 包dotnet restore# 运行，输出到项目 GameClient 目录dotnet run -- "Andromeda-DeadLock-Base\Andromeda-DeadLock\GameClient\HeroSkeletonPairs.hpp"输出：
[*]OpeningVPK: ...\pak01_dir.vpk[*]4966vmdl_centries[ok]models/heroes_staging/haze/haze.vmdl22pairs23ids[ok]models/heroes_staging/shiv/shiv.vmdl22pairs23ids[ok]models/heroes_wip/ivy/ivy.vmdl24pairs25ids ...[*]63modelsextracted, 89skipped[+]Written: HeroSkeletonPairs.hpp (63 models)跳过 89 个文件的原因是：turret、projectile、LOD 模型、spectre_hand 等非玩家骨骼。63 个有效模型覆盖了游戏中全部可玩英雄及其变体形态。
5.7 验证
替换前后 DLL 大小对比：
注入游戏后验证：
骨骼 ESP：正常绘制英雄骨架连线 自瞄： GetHitboxBones()返回有效数据，精确锁定头部/躯干等部位Code 中的 origin+Z Fallback 路径不再被触发
成功定位 4966 个 vmdl_c 条目，但字符编码问题导致解析中止。最终 BoneExtractor 工具完美解决。
六、编译环境搭建
编译命令：
:: Andromeda DLLMSBuild.exe Andromeda-DeadLock-Base.vcxproj /p:Configuration=Release /p:Platform=x64 /m:: Wrappercl.exe /O2 /MT /EHsc /std:c++17 /Fe:LIVELOCK.exe src\wrapper.cpp七、离线许可系统
7.1 卡密设计
16 字节 Payload → AES-256-CBC（随机 IV）→ Base32 → "VITT-XXXXX-..."：
structKeyPayload {uint32_t magic; // 0x56495454 ('VITT')uint32_t days; // 有效期，0xFFFFFFFF = Trialuint32_t created_ts; // 生成时间uint32_t crc; // CRC32 校验};7.2 激活流程设计
设计这个的初衷是想到哪些卖挂的该如何设计这个模式，然后把自己能想到的设计上去，想要完美阻拦大牛肯定是不可能的，只要内存dump下来就能慢慢破解，我也没加服务器验证（因为没钱租服务器） 用户输入卡密 → AES 解密 → CRC 校验 首次激活：记录 {HWID, start_time, days}→ DPAPI 加密存注册表后续验证：比对 HWID → 计算剩余时间 防调试：6 项检测（PEB/DebugPort/DebugFlags/DebugObject/HwBp/API）→ 任一项触发 → Ban 防时间作弊：系统时间 + Windows InstallDate 交叉验证 + 防回滚
7.3 KeyGen 数据库
GUI 卡密生成器，通过 libmysql C API 直连 MySQL，每张卡密记录到 deadlock.cards 表，支持查询状态。
八、总结

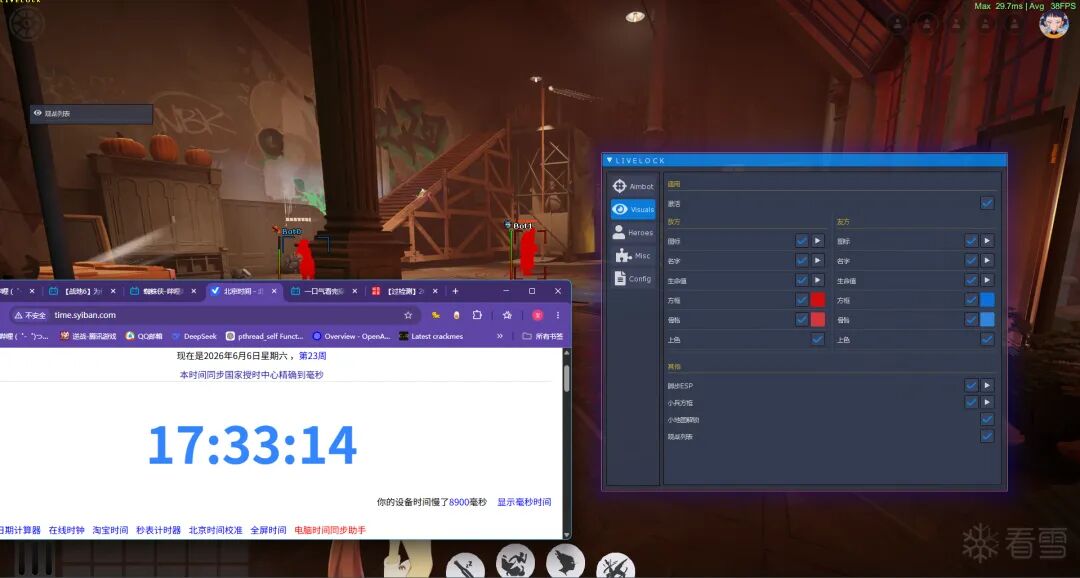

最终效果如下
本次开发涉及以下技术栈：
- 逆向
AOB 字节模式扫描、Source 2 Schema 系统、VPK 二进制解析 - 引擎
MinHook 函数钩子、ImGui D3D11 渲染、protobuf 网络消息 - 安全
DPAPI 注册表加密、反调试检测、时间校验、CRC32/AES-256 - 工具链
MSVC/MSBuild、Python、.NET Core、MySQL C API
完整源代码和工具已整理归档，可作为 Source 2 引擎游戏学习的参考框架。
