IBM的0.7纳米芯片,救得了AI的电力焦虑吗?

2026年6月25日，IBM在纽约约克敦高地的研究院扔出了一颗深水炸弹。

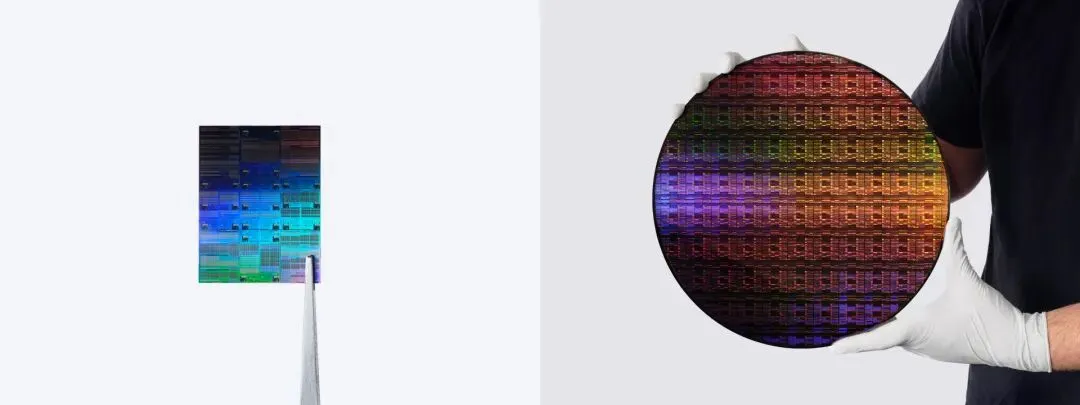

全球首款亚1纳米芯片技术，晶体管节点达到0.7纳米——7埃米，接近单个原子的尺度。指甲盖大小的芯片上，塞进了近1000亿个晶体管。

消息一出，IBM盘前股价直线拉升，涨幅一度超过7%。

但说实话，这事儿没那么简单。

埃米时代的入场券

先说个冷知识：摩尔定律"已死"这个说法，过去十年被宣布了至少八次。

每次都有人跳出来说，芯片缩放到了物理极限，不能再小了。然后每次都有人把桌子一拍：还能再挤。

这次轮到IBM了。

他们搞出了一个叫NanoStack的架构——把N型和P型晶体管分层制造，再通过超薄介电键合工艺垂直堆叠在一起。传统芯片工艺是在平面上排列晶体管，IBM把晶体管纵向堆叠、错位排列——就像把平房改建成了楼房。

结果：晶体管密度直接翻倍。

和IBM 2021年发布的2纳米芯片比，0.7纳米芯片的晶体管从500亿飙升到近1000亿。性能提升最高50%，能效提升最高70%，SRAM面积缩减40%。

但最关键的一句话藏在新闻稿最后：这玩意儿五年内才能量产。五年，在AI行业的时间尺度里，差不多等于半个世纪。

AI的电力黑洞

为什么这块芯片值得单独写一篇？

因为IBM在新闻稿里提到了一句大实话："电力供应和数据中心成本仍是主要瓶颈。"

说得很客气了。

来看数据：国际能源署预测，2026年全球数据中心用电量将首次突破1000太瓦时——相当于日本全国一年的用电量，其中AI相关耗电超过60%。

更吓人的是，英伟达GB300 Superchip机架功率已经超过148kW，下一代Rubin架构会把单机柜功率推向240kW。一个机柜的耗电量，相当于120户居民全天候用电。

业内有个说法：AI算力成本的六到七成都是电费。一座投资15亿元的万卡级智算中心，设备采购是大头，但运营阶段电费才是真正的吞金兽。

训练一个GPT-4级别的模型，耗电相当于几百个家庭一整年的量。推理阶段更狠——智能体框架7×24小时跑，日均Token消耗3000万到1亿，电力随算力规模线性增长，根本省不下来。

所以OpenAI去搞核能了，微软买下了三哩岛核电站，谷歌和亚马逊都在押注小型模块化反应堆。

说白了，电网撑不住了。

50%性能与70%能效的数学题

回到芯片本身，看看这些数字有没有猫腻。

晶体管密度从500亿到1000亿，接近翻倍。但性能只说提升50%，能效提升70%——中间差的那块去哪了？

答案在三维堆叠里。

传统平面工艺，晶体管并排躺着，信号传输路径短。NanoStack纵向堆叠之后，密度是上去了，但层与层之间的互联反而更复杂——信号要从底层爬到顶层，穿越的金属层数增加，电阻和电容跟着涨。

这是三维架构的代价，想不付出都不行。

不过IBM有个聪明的地方：每层堆叠可以用不同材料，各层晶体管独立优化性能。就像给每层楼配了专属空调，而不是整栋楼用一套系统。

更值得多看一眼的是SRAM面积缩减40%这个数字。

SRAM是芯片上跑得最快的缓存，也是最占面积的模块。现在AI芯片很多时候不是算力不够，是带宽不够——数据从内存搬到计算单元的时间，比计算本身还长。SRAM面积缩小，同等芯片面积里能塞更多缓存，数据搬运的瓶颈就能缓解。

推理比训练更吃这个。训练可以慢慢跑，推理必须秒回。

谁会先吃到这块蛋糕

IBM说五年内量产，这个时间表挺有意思。

台积电2纳米工艺2025年下半年已经量产，苹果、英伟达、AMD都是客户。三星2纳米也在路上，虽然良率一直是个谜。英特尔更激进，18A工艺要抢2025年出货。

但这些，全都在纳米尺度里打转。

IBM的0.7纳米，是真正意义上的"亚纳米"，踏进了埃米时代。这个技术一旦量产，至少领先行业两代。

问题在于：IBM自己根本不造芯片。

他们的商业模式是把技术授权出去，或者拉着晶圆厂一起搞。这次IBM提到了合作伙伴：Lam Research、Tokyo Electron、SCREEN Semiconductor Solutions，还有即将在纽约奥尔巴尼落地的高数值孔径EUV光刻机——ASML的镇山之宝，一台造价近4亿美元。

翻译过来就是：IBM负责技术突破，台积电、三星、英特尔负责量产。但谁愿意在已有2纳米产线的情况下，再掏几百亿美元去建一套全新的0.7纳米工艺？

这不只是技术问题，更是商业博弈。

电力焦虑的真正解药？

回到最开始的问题：这芯片能缓解AI的电力焦虑吗？

先算一笔账。

假设0.7纳米芯片的能效提升70%真的落地了，同样的算力耗电量减少四成，听起来很美。但问题是——AI算力需求每年增长10倍。

高盛预测，到2030年全球数据中心电力需求将比现在激增160%，这还是保守数字。摩根士丹利的数据显示，2025到2028年间，仅美国数据中心的累计电力缺口就高达47吉瓦，相当于15个费城全城用电量。

芯片能效提升70%，面对10倍的需求增长，数学上一算，还是杯水车薪。

还有一层被忽视的问题：散热。

单机柜功率从30kW飙升到240kW，散热方式从"吹风"直接跳级到"泡澡"。液冷已经是标配，但液冷系统本身也要耗电。能效提升了，总功率却上去了，基础设施改造费用照样得掏。

所以这块芯片能救命吗？能。但救的是命，不是命脉。

真正能解决AI电力焦虑的，可能不是更快的芯片，而是更多的电厂。

埃米时代的最后一块拼图

摩尔定律的本质，从来不是晶体管越来越小，而是单位算力成本越来越低。

过去50年，这个规律屡试不爽。但最近几年，先进制程的成本曲线开始陡峭起来。3纳米晶圆比5纳米贵60%，2纳米可能更贵。到0.7纳米，光一台高NA EUV光刻机就要4亿美元，整条产线投资可能超过300亿美元。

这不是所有玩家都玩得起的游戏。

最后能真正踏进埃米时代的，可能不超过五家：台积电、三星、英特尔，可能还有中芯国际。

但对AI行业来说，这可能未必是坏事。

算力集中化，意味着资源聚焦。头部玩家的需求继续膨胀，中小玩家被边缘化。云计算市场继续整合，推理成本下降——前提是电网跟得上。

IBM的0.7纳米芯片，打开了一扇门。门后面是埃米时代，是原子级的精密制造，是下一个十年的算力空间。但走进这扇门之前，我们得先回答一个问题：

电力从哪来？

尾声

IBM研究院院长Jay Gambetta在新闻稿里说："我们不只是把晶体管做得更小，我们重新设计了芯片的构建方式。"

这话很IBM。

这家公司在半导体领域的历史，可以追溯到1960年代。发明了DRAM，发明了RISC架构，发明了铜互连技术，2021年率先推出2纳米芯片。现在又把行业推进了埃米时代。

但历史也告诉我们，技术突破和商业落地之间，往往隔着十年。

五年后，当搭载0.7纳米芯片的AI服务器真正出现时，今天的电力焦虑可能已经变成了核电站焦虑，数据中心可能已经成了"算力+发电"的复合体。

到时候，我们说不定会怀念今天。

毕竟，现在的AI，还算省电。
