AI GPU供电噪声的“最后一厘米”:分布式硅电容如何进入先进封装;从C4凸点到深沟槽电容:先进封装电源完整性的工程设计指南

**主题定位：**这是一篇面向芯片封装、AI服务器硬件、电源完整性、SI/PI仿真、先进封装工程师的技术解读。核心关键词包括：AI服务器、GPU供电、先进封装、PDN、电源完整性、硅电容、深沟槽电容、MIM电容、Chiplet、HBM、C4凸点、低ESL、VNA测量。

一、核心结论：AI芯片的供电瓶颈，正在从PCB转移到封装内部

行业专家通常会把AI GPU、AI ASIC和高性能CPU的供电问题分成三层：板级供电、封装级供电、芯片级供电。

传统设计依赖PCB背面的MLCC、电源模块和大面积电源/地平面。但当AI芯片电流越来越大、核心电压越来越低、负载瞬态越来越快时，板级电容到芯片负载之间的电感已经变成主要限制。

因此，高密度硅电容、深沟槽电容、MIM电容和集成无源器件正在进入封装内部，成为GPU、HBM、Chiplet和高速互连系统的近端储能单元。台积电3DFabric把SoIC、CoWoS和InFO归入3D堆叠与先进封装技术组合，目标是满足高性能、高计算密度、高能效、低延迟和高集成需求；英特尔Foundry也在EMIB、Foveros、背面供电、MIM电容和深沟槽电容方向持续强化封装级供电能力。(3dfabric.tsmc.com)

二、先看系统位置：分布式硅电容不是普通旁路电容

分布式硅电容的工程价值，不在于单纯“电容值更大”，而在于它可以被放到离芯片负载更近的位置。

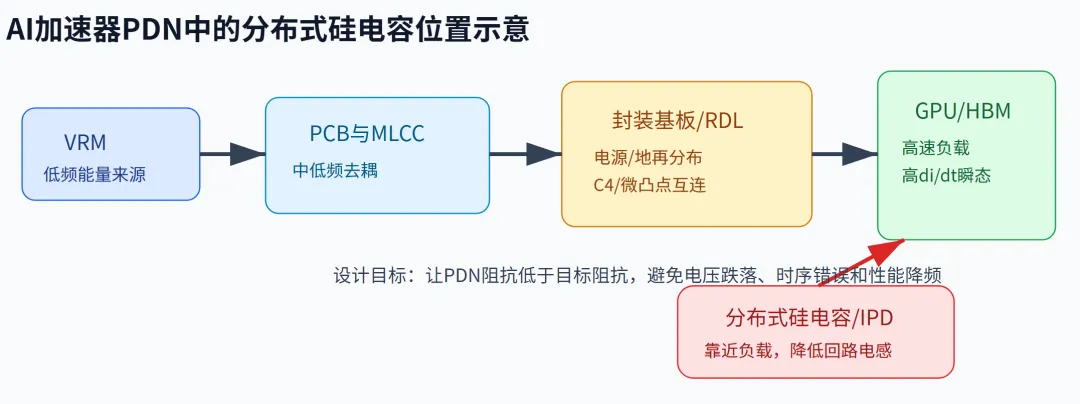

在AI加速器里，供电路径大致如下：

VRM电源模块 → PCB电源平面 → 封装基板 → C4凸点/微凸点 → 硅电容/IPD → GPU核心与HBM负载

**工程含义很直接：**越靠近芯片负载，电流回路越短，寄生电感越小，电容在高频瞬态下越有效。

三、IPD内部结构：C4凸点、UBM、M1/M2和硅电容阵列共同决定ESL

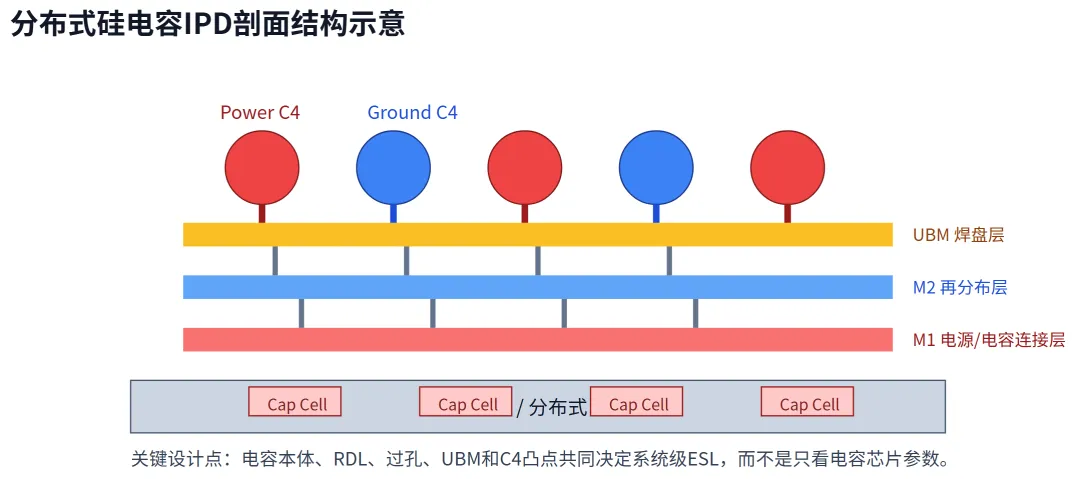

相关研究材料的研究结果称，被测对象属于硅基集成无源器件，内部由分布式硅电容单元、M1/M2再分布金属层、UBM焊盘和C4凸点阵列组成。

其典型电流路径可以理解为：

电源凸点 → UBM → M2金属 → 垂直过孔 → M1金属 → 硅电容上/下极板 → 地网络 → 地凸点

Murata公开资料显示，硅电容IPD可以把多个电容、电阻或连接结构集成到一个封装中，通过缩短去耦电容与有源器件之间的距离来节省空间并提升性能；其超深沟槽MOS硅电容方案也被用于宽带和光通信场景。(murata.com)

四、关键电路模型：C不是常数，R也不是常数，L经常被凸点主导

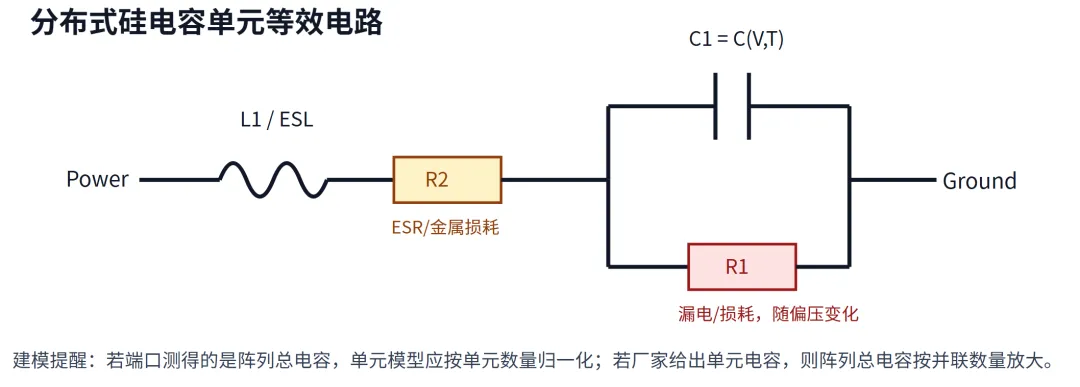

相关研究材料的研究结果称，分布式硅电容可以用一个紧凑单元模型表示：

C1：电容本体

R1：并联漏电电阻

R2：串联等效电阻

L1：串联等效电感

相关研究材料的研究结果称，电容随偏压呈近似二阶关系，随温度升高而增大。以公开给出的关键点看，32℃、0V约为558.095nF；32℃、2.5V约为582.284nF；110℃、0V约为575.015nF；110℃、2.5V约为599.937nF。

**需要特别注意：器件本体ESL和系统端口ESL不是同一个概念。**Samsung Electro-Mechanics公开的硅电容产品页面提到部分硅电容可实现极低寄生电感，并给出了面向AI服务器、高性能半导体封装的量产和样品产品线；但相关研究材料的测试结果显示，在实际C4凸点端口观察到的ESL可被凸点电感显著抬高。(product.samsungsem.com)

五、最关键发现：C4凸点电感可能比电容本体更重要

相关研究材料的研究结果称，在实测与仿真相关性较好的情况下，样品在约72MHz附近出现最低阻抗，约80mΩ；更高频率后阻抗转为感性上升。

更关键的是，研究者把凸点电感设为零后，模型显示ESL从约46pH下降到约2pH。这说明在该结构里，高频端的瓶颈主要不在硅电容本体，而在C4凸点和电流回路。

工程启发很明确：

第一，增加电容值不能自动解决高频供电问题。

第二，Power/Ground凸点对数、凸点间距、凸点直径、UBM结构、RDL回流路径和电源地交错方式，都会影响最终ESL。

第三，多对电源/地凸点并联可以降低等效ESL，但前提是电源网和地网接近等电位；如果局部金属网格存在明显电压梯度，简单按数量等比例缩小会过于乐观。

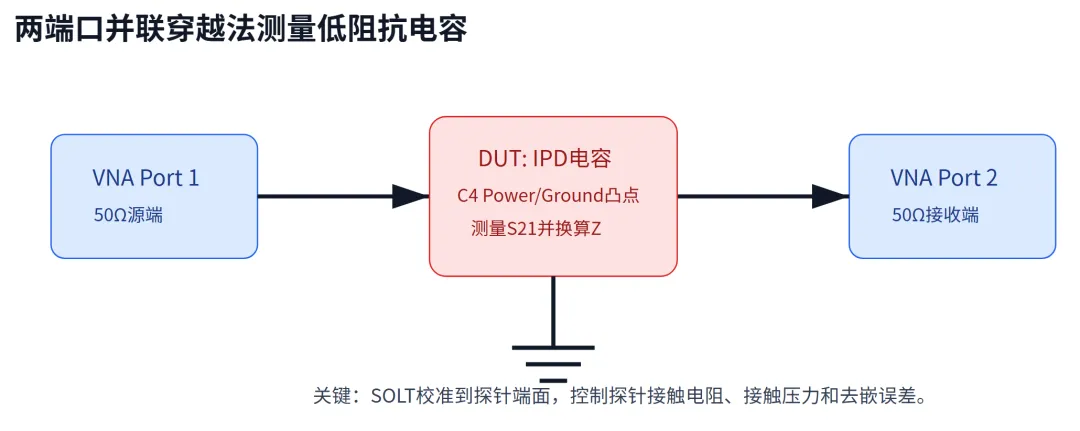

六、测量方法：低阻抗器件要用两端口并联穿越法

相关研究材料采用VNA两端口并联穿越法测量低阻抗电容，这是电源完整性领域非常常见的做法。Keysight E5061B公开资料显示，该设备支持5Hz至3GHz、双端口、50/75Ω，并可配置阻抗分析能力，适合覆盖从低频电容特性到GHz级寄生特性的测量区间。(keysight.com)

核心换算关系是：

Z_DUT = 25 × S21 / (1 − S21)

当被测器件阻抗很低、S21幅度较小时，可近似为：

Z_DUT ≈ 25 × S21

Cadence公开资料显示，Sigrity XcitePI可从GDSII或LEF/DEF等芯片版图数据生成包含分布式PDN和I/O网络的SPICE模型，并考虑信号、电源、地之间的电磁耦合；这与相关研究材料采用版图抽取、HFSS凸点寄生参数和VNA实测相关性的技术路线一致。(cadence.com)

七、相关研究材料配图真正传递的工程知识点

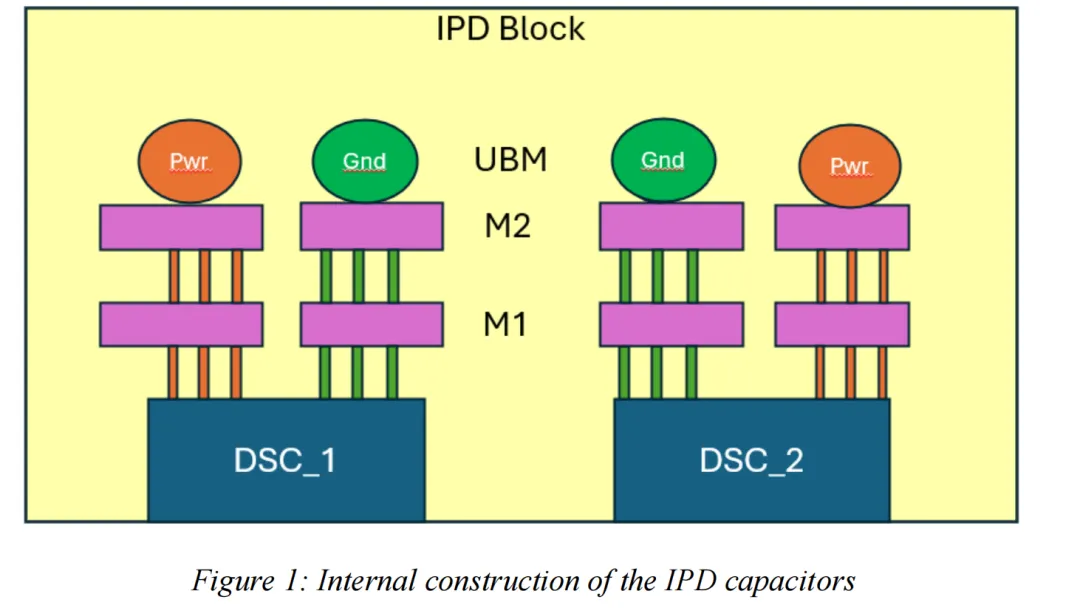

Figure 1：IPD内部结构

重点说明硅电容阵列不是孤立器件，它依赖M1/M2金属层、UBM和C4凸点共同形成低阻抗路径。

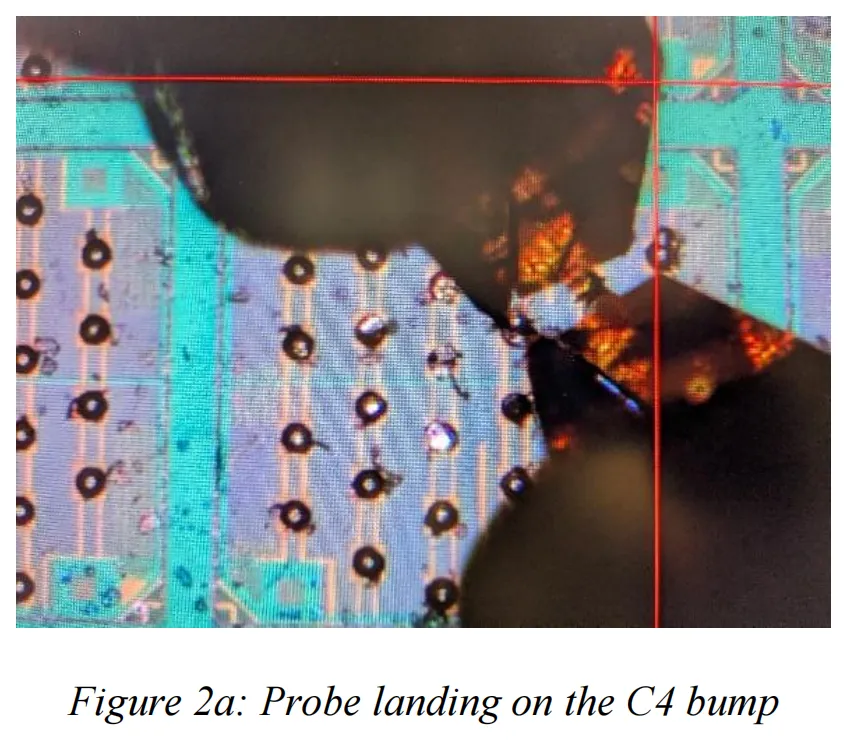

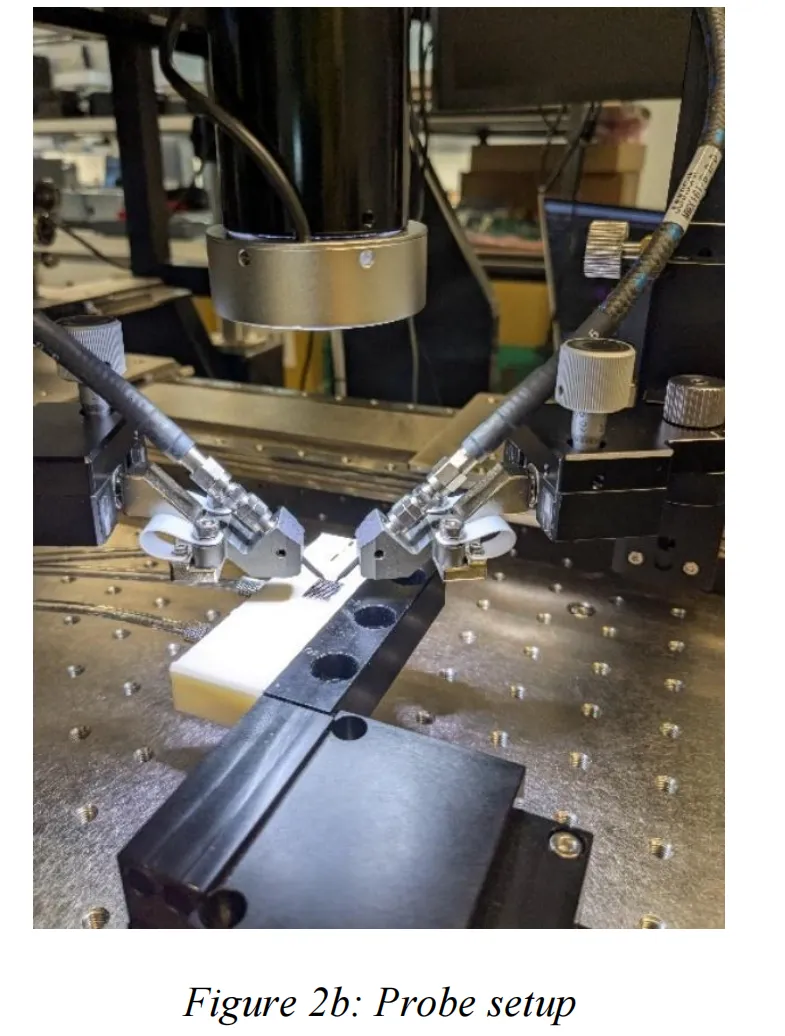

Figure 2a / 2b：探针落点与测试结构

重点是150μm级C4凸点需要高精度微探针。低阻抗测量时，探针接触电阻、接触重复性和校准面位置会直接影响ESR判断。

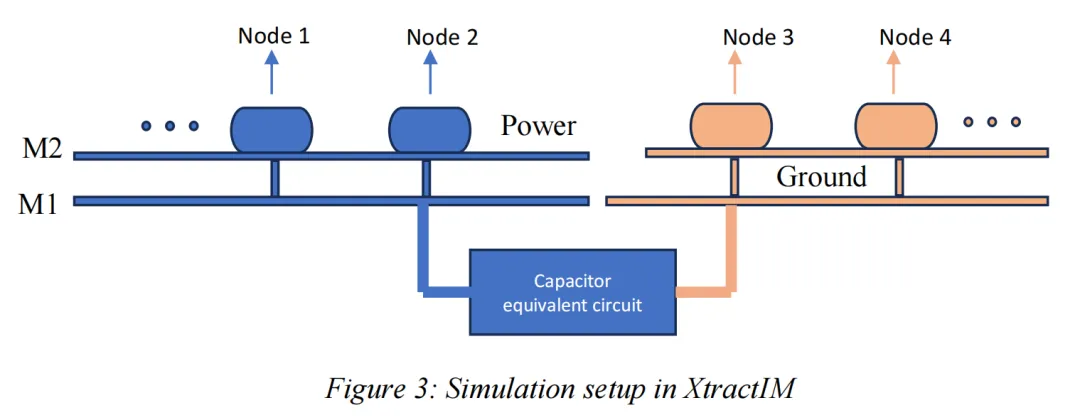

Figure 3：仿真端口设置

重点是仿真端口必须和实测端口一致。如果仿真在理想端口、实测在C4端口，两者很难对应。

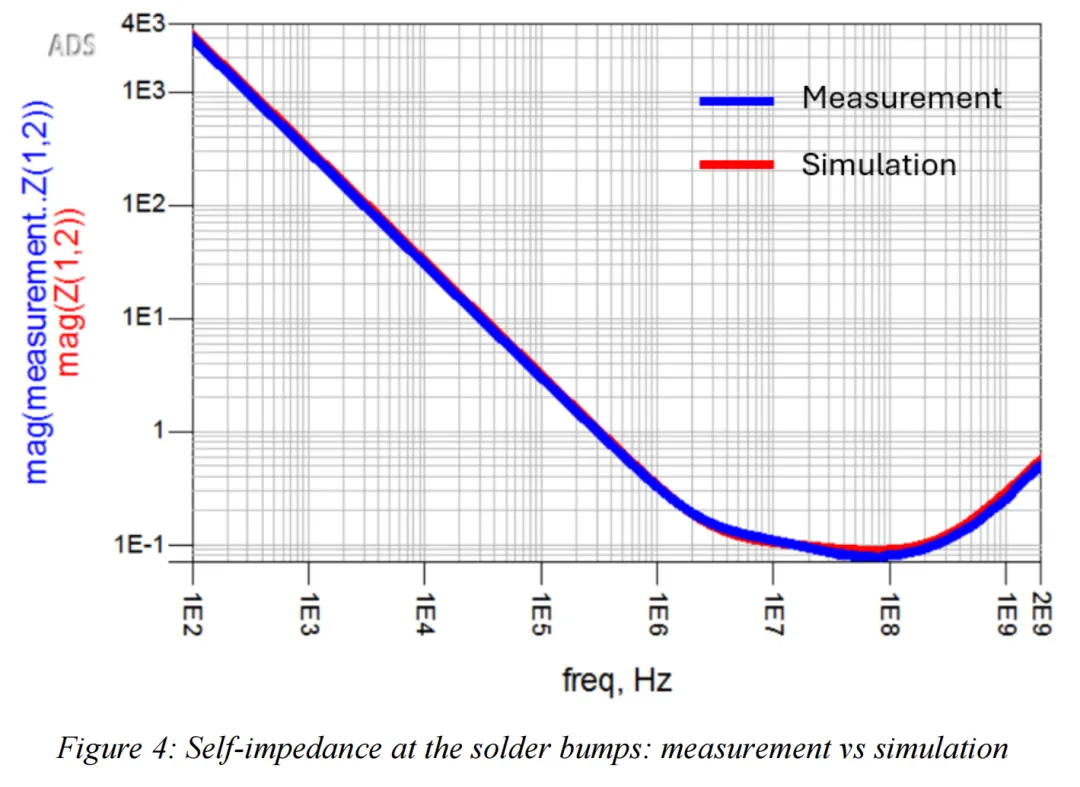

Figure 4：实测与仿真阻抗曲线

低频区呈电容性下降，中频出现串联谐振点，高频转为电感性上升。该图验证了模型对电容、ESR和ESL的综合描述能力。

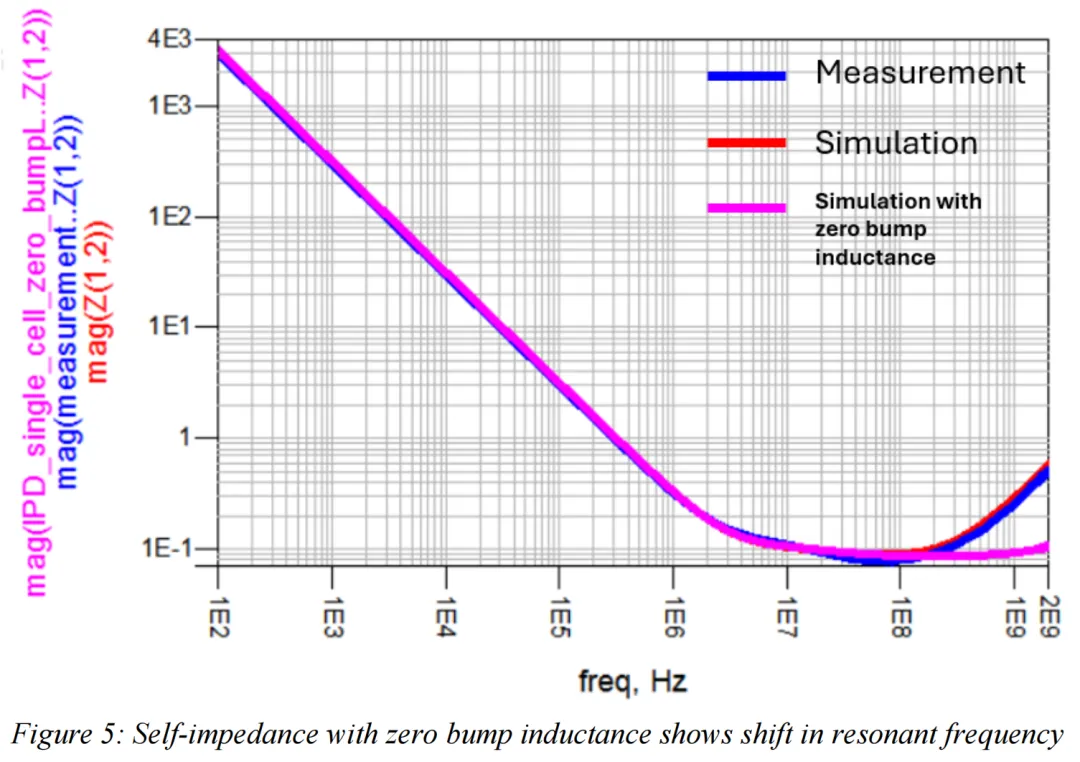

Figure 5：去除凸点电感后的曲线

这是最有价值的图之一。它说明系统级ESL主要由凸点和封装电流回路决定，并非只由硅电容本体决定。

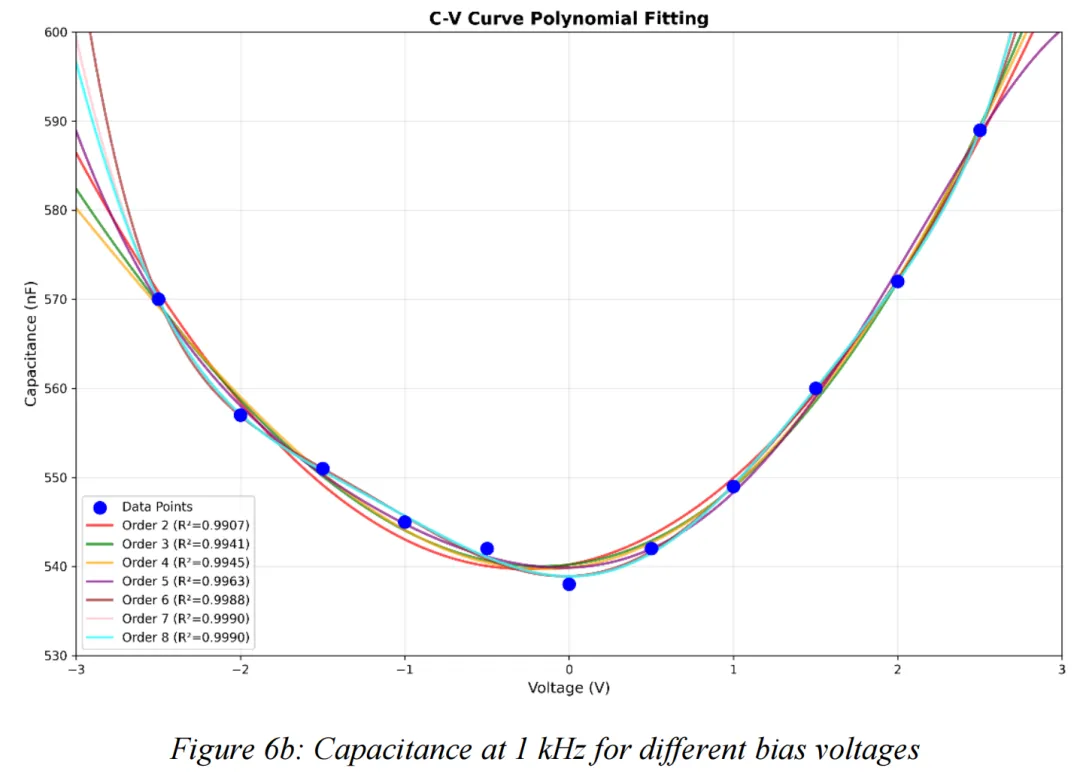

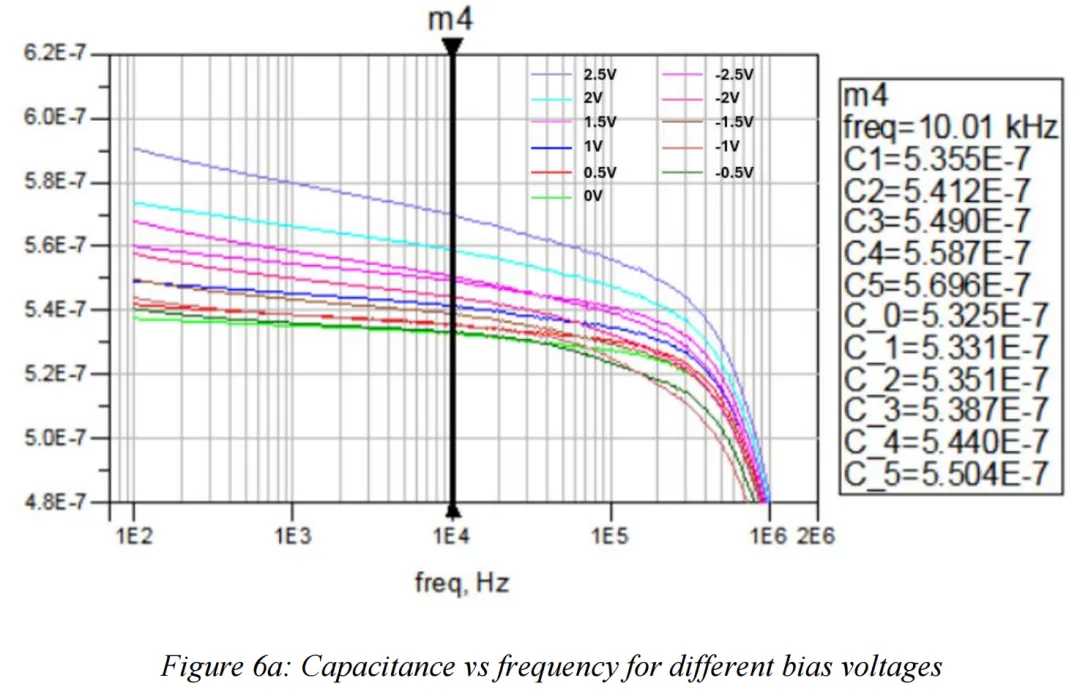

Figure 6a / 6b：偏压下的电容变化

电容随偏压呈近似抛物线变化，说明SPICE模型不能只放一个固定C值，而应加入**C(V)**行为模型。

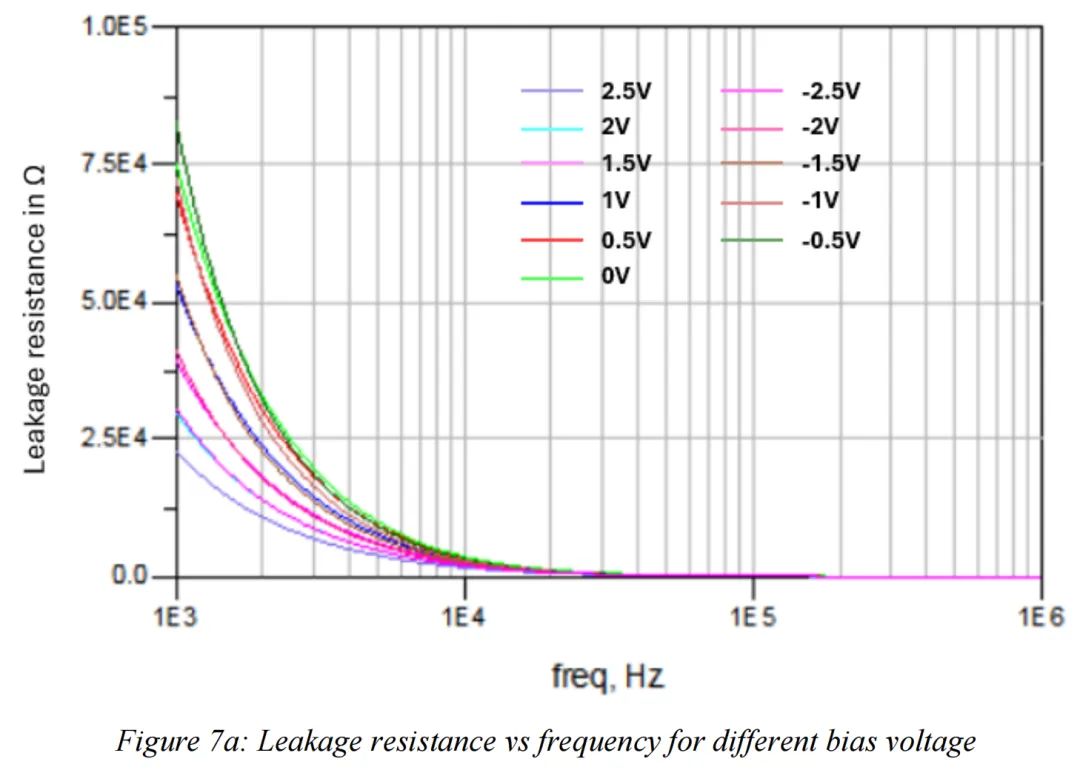

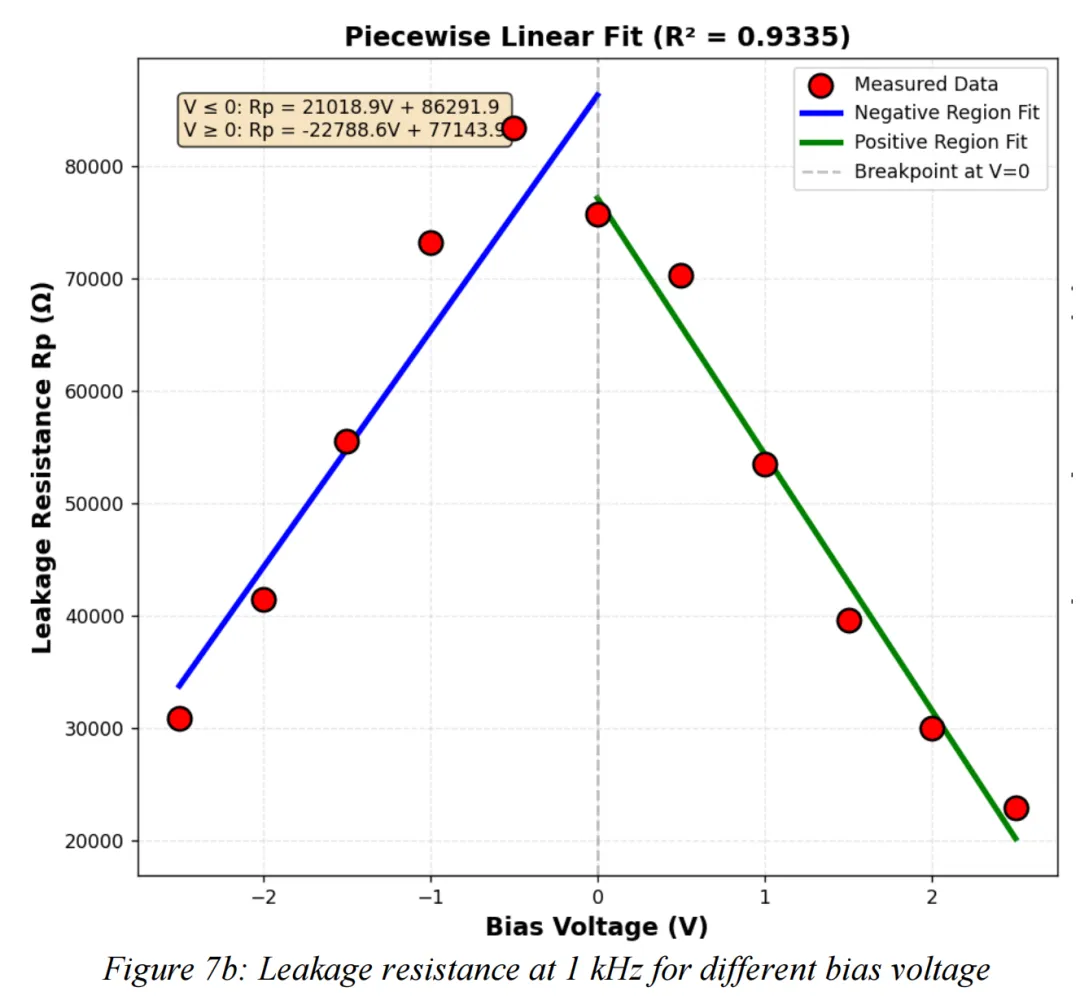

Figure 7a / 7b：漏电电阻变化

漏电电阻随偏压变化，说明并联电阻需要做成电压相关模型。在高温、高偏压或长时间工作条件下，这一点会影响功耗和可靠性评估。

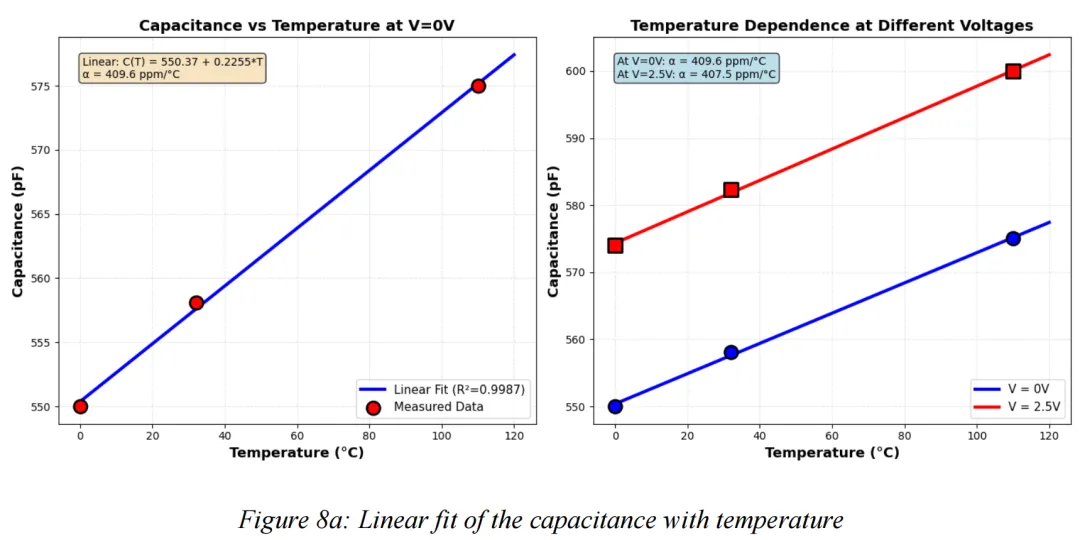

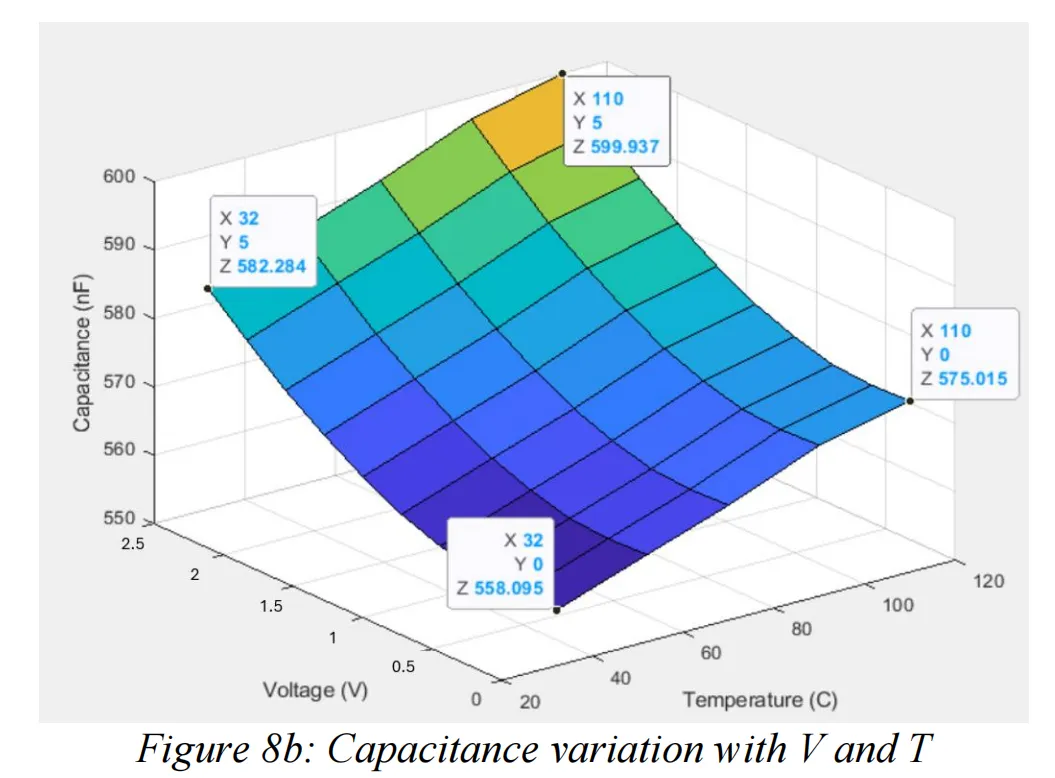

Figure 8a / 8b：温度相关电容

温度升高后电容增加，说明系统仿真应覆盖PVT条件，尤其是AI服务器长时间高负载运行场景。

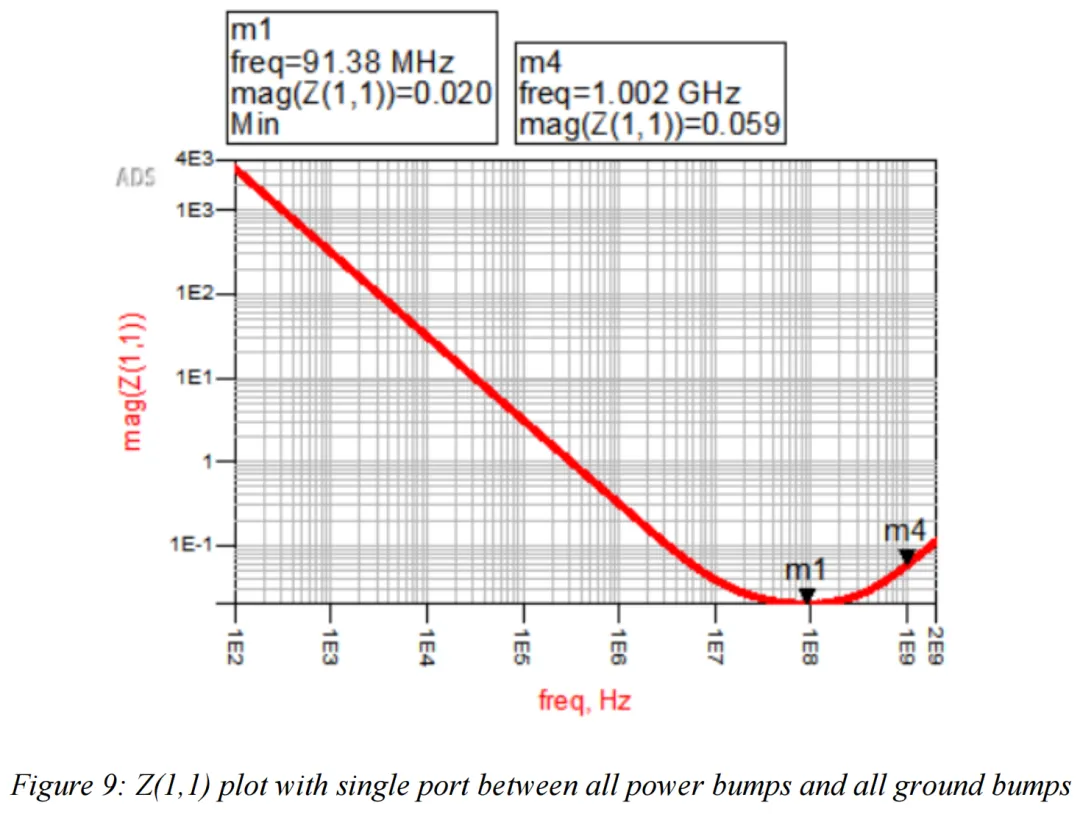

Figure 9：多电源/地凸点并联后的阻抗

多个Power/Ground凸点对并联后，ESL下降、谐振频率上移。该图提醒工程师，凸点阵列规划本身就是PDN设计的一部分。

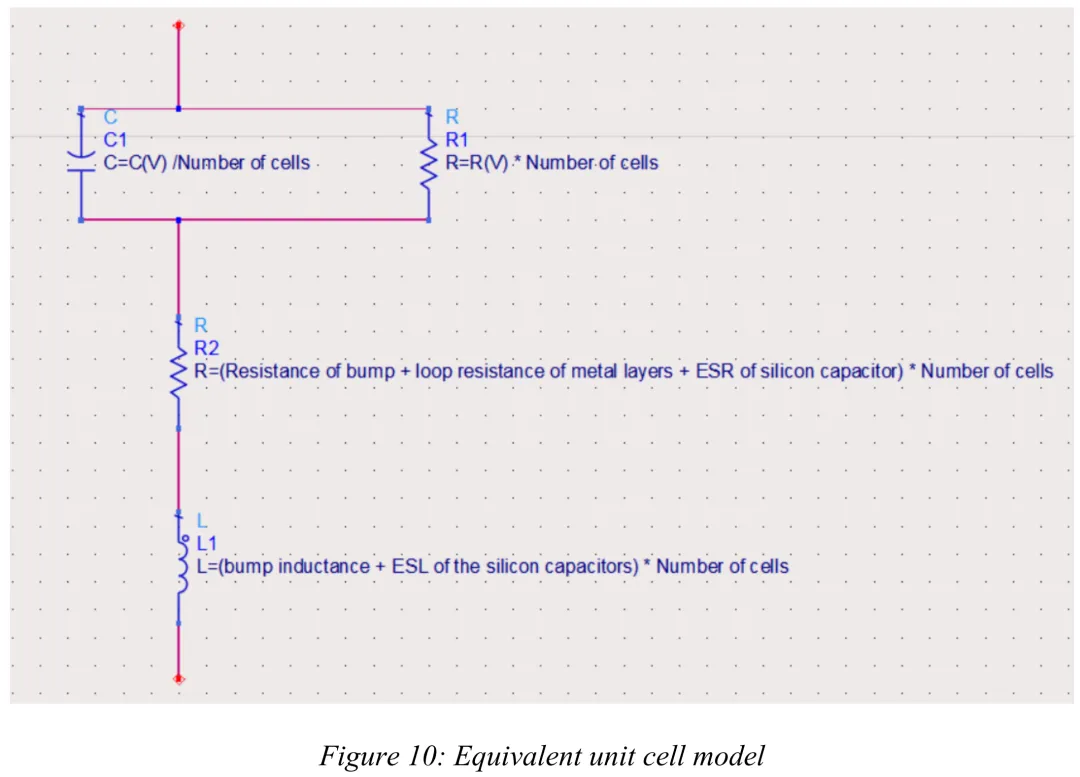

Figure 10：单元等效模型

该图把复杂分布式结构压缩为可用于系统仿真的RLC模型，是芯片—封装—板级联合仿真的入口。

八、公开产品趋势：硅电容正在从“小众器件”进入AI封装主赛道

截至2026年6月下旬，公开产品和技术信息显示，硅电容/IPD正在明显靠近AI和HPC封装场景。

九、工程设计Know-how：真正落地时要盯住这8件事

1. 不要只看电容值，要先算目标阻抗

目标阻抗通常来自：

Z_target = 允许电压纹波 / 负载电流阶跃

如果AI核心电压容差很小，而电流阶跃很大，即使电容值很高，只要ESL偏大，高频瞬态仍然会失败。

2. C4凸点阵列要按电源完整性设计

推荐采用Power/Ground交错、短回流路径、多对并联、对称布局。相关研究材料的研究结果称，8对电源/地凸点并联可以显著降低ESL，但实际效果取决于金属网格是否近似等电位。

3. 仿真端口要贴近实测端口

如果VNA测的是某一对C4凸点，仿真也应在相同凸点位置定义端口。否则，测量与仿真差异可能来自端口定义，而不是模型错误。

4. C(V,T)必须进SPICE模型

对于MIM、DTC或MOS类硅电容，偏压和温度都可能改变电容。系统仿真若只使用固定电容值，会低估某些工作角落下的PDN阻抗变化。

5. 漏电不是小事

漏电电阻随偏压变化，会影响直流功耗、低频损耗和温升。AI封装中若大量并联硅电容，单颗漏电看似不大，系统级总漏电也需要核算。

6. 要警惕反谐振

封装级硅电容、板级MLCC、片上MIM电容和VRM输出电容会形成多级网络。不同ESL/ESR组合可能产生反谐振峰，需要通过阻尼、分布规划和多端口仿真压低峰值。

7. 可靠性要覆盖电、热、机械三类应力

硅电容靠近高功耗芯片，必须关注介质击穿、温度循环、凸点疲劳、金属电迁移、封装翘曲和装配应力。

8. 量产参数要做统计模型

电容值、漏电、RDL厚度、凸点高度、凸点直径、焊料形貌都会有工艺波动。工程模型最好提供typical / slow / fast / hot / cold等角落参数。

十、对我国相关产业的参考价值：机会在“电容本体+封装+EDA+测试”的组合能力

从公开技术面看，分布式硅电容不是一个孤立赛道，而是先进封装产业链的一部分。更值得关注的是以下几类方向：

1. 高密度硅电容与IPD制造

深沟槽电容、MIM电容、硅基IPD需要高深宽比刻蚀、薄介质沉积、低缺陷密度、晶圆级测试和封装协同能力。创业方向可聚焦高密度去耦电容、定制化IPD、AI封装近端储能模块。

2. 先进封装与高密度供电集成

长电科技公开交流资料提到，AI带来的算力、存储、电力需求正在共同推动先进封装，并提到高密度电源管理需求较强；华封集芯公开介绍也显示其服务覆盖Bumping、2.5D/3D、测试、仿真和设计等环节。(dataclouds.cninfo.com.cn)

3. SI/PI/多物理场EDA

芯片—封装—板级PDN仿真将成为AI硬件设计门槛。芯和半导体公开页面显示其方案覆盖先进封装、信号完整性、电源完整性、电磁兼容、热分析、应力可靠性和3DIC Chiplet等场景；华大九天也在先进封装EDA平台方向推进。(xpeedic.com)

4. 高端MLCC与粉体材料仍然重要

硅电容进入封装内部，并不代表MLCC失去价值。板级和封装外围仍需要大量MLCC。公开行业研究转述称，AI服务器MLCC用量约为传统通用服务器的8—12倍，三环集团、微容科技、风华高科等我国厂商正在高端MLCC方向提升份额，国瓷材料等上游粉体企业也值得关注。(stcn.com)

5. 测试设备、探针夹具与模型库服务

低阻抗测量对探针、校准件、夹具、去嵌流程和自动化数据处理要求很高。适合创业的细分方向包括：封装级PDN测试夹具、微凸点探针卡、VNA自动化测量软件、S参数到SPICE模型转换工具、C(V,T)模型库。

提醒：以上为技术与产业观察，不构成投资建议。企业价值仍需结合客户验证、量产良率、产能利用率、现金流、研发投入和供应链地位综合判断。

结论：这项技术的重点，不是“多放电容”，而是把电容放到正确的位置

相关研究材料的真正价值在于，它用测量、仿真和等效模型说明了一个很朴素但很关键的事实：

AI芯片供电设计已经进入封装级精细化阶段。

分布式硅电容可以提供高密度近端去耦，但它的效果并不只由电容本体决定。C4凸点、电源/地布局、RDL电流路径、漏电、温度、偏压和多端口PDN耦合都会影响最终结果。

对工程团队来说，最值得带走的经验是：把电容、封装互连、测量端口和系统负载放在同一个模型里设计。只有这样，硅电容才能真正从“器件参数好看”变成“系统供电有效。
