AI帮医生＂选角度＂:仅用2张切片,就能精准重建完整心脏3D模型!

【引言】

你知道吗？拍一张清晰的心脏MRI，需要患者一动不动憋气几十秒，医生要反复调整扫描角度，技师要操作几十甚至上百层切片——整个过程费时费力，病人也受罪。

但你有没有想过这个问题：

医生凭经验选的扫描角度，真的是AI分析心脏形态时"最看得清"的角度吗？

换句话说——那些沿用了几十年的临床标准切面（比如2腔心、4腔心），它们最初是为了人类医生看图设计的；但如果交给深度学习模型来重建三维心脏结构，这些角度是否依然最优？

最近，一篇发表在Sensors期刊上的研究（Weihsbach et al., 2024）就专门做了这件事：

让AI自己"摸索"出最适合重建心脏3D形态的扫描角度，而且只需要2张切片，就能同时重建出左心室、右心室、左心房、右心房和心肌共五个心脏结构的完整三维形状。

结果发现：AI找到的"最优角度"，和医生惯用的标准角度，还真不完全一样。

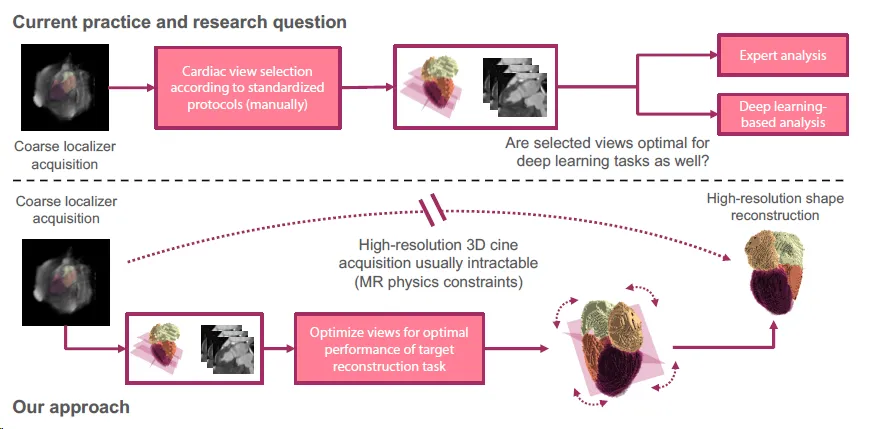

[展示当前临床流程 vs. 研究提出的新流程对比图]

【正文】

1. 传统心脏MRI：为什么要拍那么多切片？

要理解这项研究，先得弄清楚心脏MRI是怎么拍的。

心脏是一个不停跳动的三维器官。要"拍清楚"它，MRI扫描仪需要从多个方向"切"出若干二维切片，再由医生凭经验把这些切片在脑子里拼成一个三维印象。

目前临床上的标准流程大致是这样的：

第一步：拍一张低分辨率的"定位像"（Scout Scan），粗略找到心脏的位置；

第二步：医生在定位像上手动放置扫描平面，按照标准协议选定切面角度。常见的切面包括：

• 2腔心切面（2CH）：把左心室和左心房切开的那个平面
• 4腔心切面（4CH）：同时看到左右心室和心房的经典切面
• 短轴切面（SA）：垂直于心脏长轴的一叠切片，像切萝卜一样层层扫描

第三步：患者需要多次憋气（每次10~20秒），技师逐层采集，耗时很长。

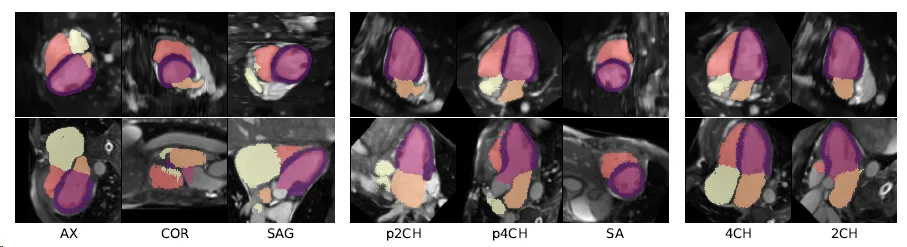

[展示从定位像中自动提取的各种临床切面（AX、COR、SAG、p2CH、p4CH、SA、2CH）]

问题来了：这一套标准切面体系，是几十年前根据人类医生的视觉习惯建立起来的。但现在越来越多的心脏MRI分析开始交给AI来做——

那么问题就变成了：这些"为人类设计"的角度，对AI来说是不是最优的？

这就是这篇研究要回答的核心问题。

1. 一个让MRI工程师头疼的物理矛盾

为什么不能直接拍足够多的高分辨率切片呢？因为MRI有一个根深蒂固的物理约束。

MRI的信噪比（SNR）受到这个公式的制约：

信噪比 ∝（检查对象的因素）×（共振频率）×（体素体积的平方根）÷（扫描时间的平方根）

翻译成人话就是：

• 体素越小（分辨率越高），信噪比越低——图像越"糊"
• 扫描时间越短，信噪比也越低——图像噪声越大
• 心脏还在不断跳动，扫描时间越长，运动伪影越严重

同时，扫描总时间正比于切片数量乘以每层需要采集的K空间线数量。要同时提高分辨率、切片数量和时间分辨率，在物理上几乎是无解的。

这就是为什么临床上普遍采用"少切面、短扫描"的策略——但代价是只能获得有限的二维切片，全心三维重建往往做不到。

1. 研究思路：与其多拍切片，不如让AI"精选角度"

研究者的核心思路非常聪明：既然减少切片数量是必由之路，那与其随便选角度，不如让AI来学习"哪两个角度包含了最丰富的三维心脏信息"。

整个pipeline分为三个阶段：

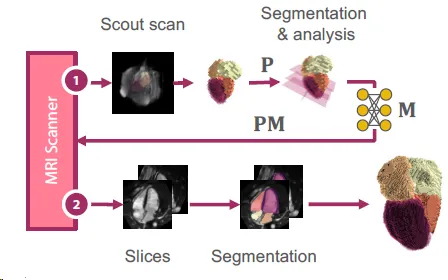

 展示完整流程图：Scout scan → Segmentation → 分析心脏形状 → 构建标准临床切面（P矩阵）→ 用神经网络预测优化切面（M矩阵）→ 将优化后的M矩阵返回给扫描仪

第一步：从低分辨率定位像做分割

先对Scout扫描图像做自动分割，得到心脏各腔室的大致轮廓。这是目前临床已经可以做到的事情，研究用的是nnU-Net模型。

第二步：从分割结果中提取标准临床切面

研究者模拟了临床医生找角度的过程——利用"惯性矩"（Inertial Moments）这个数学工具，从心脏分割形状自动计算出一组正交基，从而生成标准2CH、4CH、短轴等临床切面。

这相当于让AI"看懂"了医生平时是怎么放切面的。

第三步：训练神经网络预测"更好的角度"

这是最关键的部分。

研究团队设计了一个"采集模型"（Acquisition Model），包含两个核心操作符：

O_i（对齐操作）：将输入的低分辨率体数据 Vin 进行空间对齐，输出一个重新定向后的体数据 Vor

C（切片操作）：从对齐后的体数据中，按照矩阵 M 指定的方向切出一张二维切片 S

换句话说，O_i负责把心脏"摆正"，C负责在正确的角度"切一刀"。

为了让这个"摆正+切刀"的过程可学习，研究者借鉴了Spatial Transformer Network（空间变换网络）的架构——这是一种让神经网络学会自己对齐输入图像的神奇设计，2015年由Jaderberg等人提出。

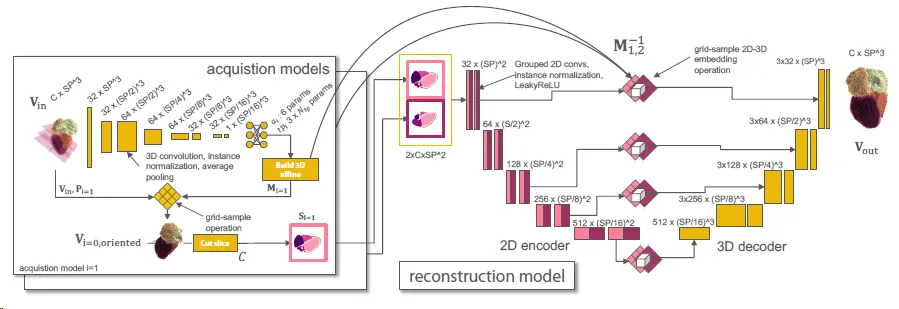

[展示 Acquisition Model + Reconstruction Model 的详细网络架构]

1. 两阶段训练：让两个角度"分工合作"

训练策略也很有意思——研究者采用了"两阶段"训练，而不是让两个角度一次性同时优化。

原因：如果两个角度一起学，它们会互相"打架"（优化不稳定），最终效果反而不好。

Stage 1：固定第一个视角（切面1），只优化第二个视角（切面2）。把切面1的输出复制一份，训练80个epoch。

Stage 2：固定已经优化好的切面1，再优化切面2，也训练80个epoch。

Stage 3：最后，把两个已经固定的最优切面作为输入，从头训练一遍三维重建网络，确保重建质量达到最佳。

[展示两阶段训练过程中Dice分数的变化曲线，可见第二阶段优化后（2nd OPT）明显超过了标准2CH+4CH切面]

1. 从2张切片到5个心脏结构的三维重建

切出来的两张切片，接下来要交给"重建模型"来"猜"出完整的三维心脏形状。

重建模型是一个"2D编码器 + 3D解码器"的不对称U-Net结构：

• 2D编码器：用分组卷积（Grouped Convolutions）独立处理每张切片，避免不同切片之间信息泄露
• 3D解码器：输出完整的128×128×128体素三维体积
• 关键技术：在跳跃连接（Skip Connections）和瓶颈层（Bottleneck），使用网格采样操作（Grid-Sample）将2D特征"粘贴"回3D空间，使用的正是两个切面角度的逆仿射矩阵

最终，这个模型同时输出5个心脏结构的分割：心肌（MYO）、左心室（LV）、右心室（RV）、左心房（LA）、右心房（RA）。

用一个公式概括就是： Vre = R（S1, S2, ψR）

其中Vre是重建的三维体积，R是重建网络，S1和S2是两张优化后的切片，ψR是重建网络的参数。

损失函数同时使用了Dice Loss和交叉熵——这是医学图像分割中的经典组合。

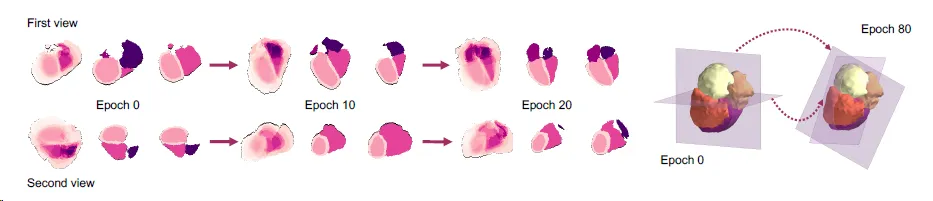

[心脏3D部分，展示两个切面在训练过程中的角度变化过程，可以清晰看到切面从初始方向逐渐"旋转"到一个更有利于重建的方向]

1. 实验设计：三重难度递进的验证

研究者设计了极其严谨的实验，分三个难度级别逐步逼近真实临床场景：

场景一（最理想）：高分辨率定位像 + 人工标注的真实分割结果 场景二（中等）：低分辨率定位像（6mm³大颗粒） + 人工标注的真实分割结果 场景三（最真实）：低分辨率定位像 + 全自动分割结果

数据集用了两个：

• MRXCAT：合成的心脏cine MRI数据，有100帧动态图像（1mm空间分辨率、50ms时间分辨率），相当于"完美答案已知的模拟考试"
• MMWHS：真实临床MRI数据，包含20个患者，包含了大量病理性变形（心衰、心肌水肿、高血压、心律失常、扩张型心肌病等等）——这就是真正的"实战考试"

1. 核心结果：AI优化的角度，真的比医生标准角度更好

先看最直观的对比——在难度最高的场景三（自动分割 + 低分辨率定位像）下：

对于MRXCAT合成数据（相对规整的心脏）：

• 标准2CH+4CH切面：HD95误差13.5mm，Dice 81.0%
• AI优化后的切面：HD95误差9.7mm，Dice 79.9%
• HD95误差降低了约28%，这是一个非常显著的进步

对于MMWHS真实临床数据（充满病变的变形心脏）：

• 标准2CH+4CH切面：HD95误差高达51.2mm，Dice仅51.6%——几乎无法用
• AI优化后的切面：HD95误差降至42.6mm，Dice提升至54.0%
• 虽然绝对误差仍然较大（说明任务本身极难），但优化依然带来了明显改善

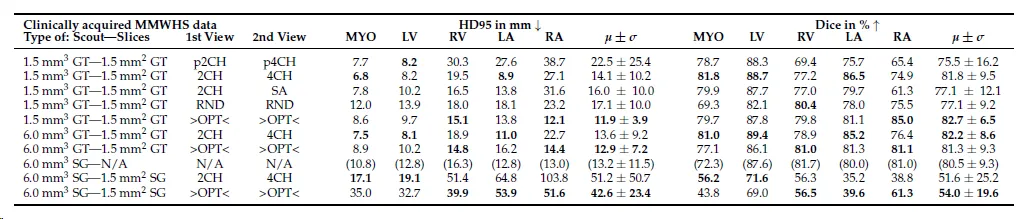

Table 3

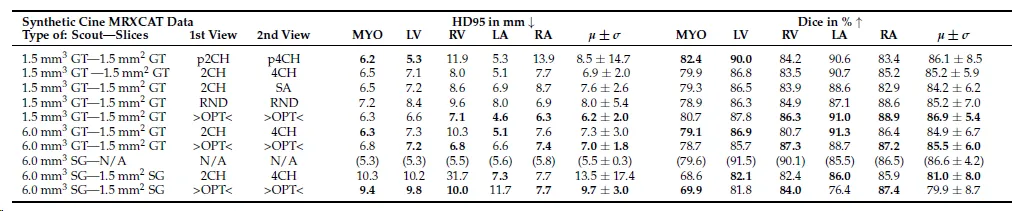

Table 4

[Table 3和Table 4的核心数据可视化，展示优化前后HD95误差和Dice分数的对比柱状图]

另一个非常有趣的发现是：在两阶段训练中，研究者观察到第一个切面在训练的前20个epoch里，就从初始的"冠状切面"自动旋转到了接近"4腔心"的位置——这说明4腔心切面天然包含了最丰富的心脏结构信息，和人类医学专家的经验不谋而合。

但在后续训练中，第二个切面找到了一个"补充视角"，这个角度不是任何标准临床切面，而是专门为了填补4腔心看不到的那部分结构信息而"定制"的。

这正是AI的价值所在：它不受人类固有思维的束缚，可以找到人类想不到的角度组合。

1. 推理速度：整个流程只需677毫秒

还有一个值得强调的数字：

在NVIDIA TITAN RTX 24GB显卡上，从输入两张切片到输出完整三维心脏体积，整个流程只需677毫秒（约0.7秒）。

其中：

• 采集模型（2个）：各2.8M参数
• 分割模型：20.7M参数
• 重建模型：15.5M参数

这意味着未来在临床工作中，完全可以在扫描结束后实时计算最优切面方向并指导下一步扫描，具有很强的工程可行性。

【结尾总结 + 互动引导】

这篇研究的核心启发，浓缩成一句话就是：

"医生凭经验选的扫描角度，可能不是AI重建心脏时最'看得清'的角度。"

通过让采集切面和三维重建任务联合优化，研究者证明了"任务导向型"的切面选择策略，可以显著提升从稀疏切片到完整三维心脏重建的质量——HD95误差降低最高达3.8mm，Dice分数最高超过80%。

当然，这项研究也有一些局限性：

• 目前只验证了2张切片的情况，更多切片的表现还有待探索
• 自动化分割的质量仍然是瓶颈，未来需要更鲁棒的分割模型
• 还没有在真实扫描仪上做前瞻性临床验证

但可以预见的是，随着这类"采集-重建联合优化"方法的成熟，心脏MRI的扫描效率有望大幅提升——患者不用憋那么多次气，医生不用调那么多次角度，AI还能给出更准确的全心三维分析。

也许在不远的将来，MRI扫描仪会像一个"智能摄影师"，一边扫描一边实时思考："还有哪个角度能让我看得更清楚？"

你看好AI在医学影像采集环节的智能化吗？觉得还有哪些临床场景最需要这种"边扫边学"的优化策略？欢迎在评论区聊聊你的想法！

觉得这篇文章有收获的话，欢迎转发给做医学影像或者AI的朋友，我们下期见。

参考文献：Weihsbach, C.; Vogt, N.; Al-Haj Hemidi, Z.; Bigalke, A.; Hansen, L.; Oster, J.; Heinrich, M.P. AcquisitionFocus: Joint Optimization of Acquisition Orientation and Cardiac Volume Reconstruction using Deep Learning. Sensors 2024, 24, 2296. https://doi.org/10.3390/s24072296
