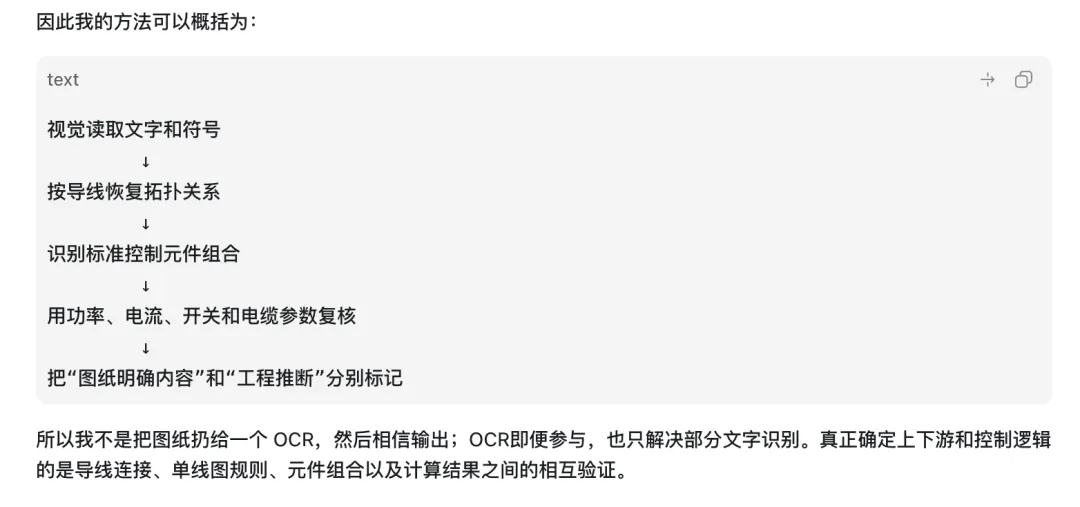

AI真的读不了施工图吗?从文字识别到逻辑重建,看AI如何“读懂”工程图纸简单来说，AI的读工程图纸过程可以概括为三个步骤：先识别图纸内容，再重建其中的关系，最后用专业规则进行复核。

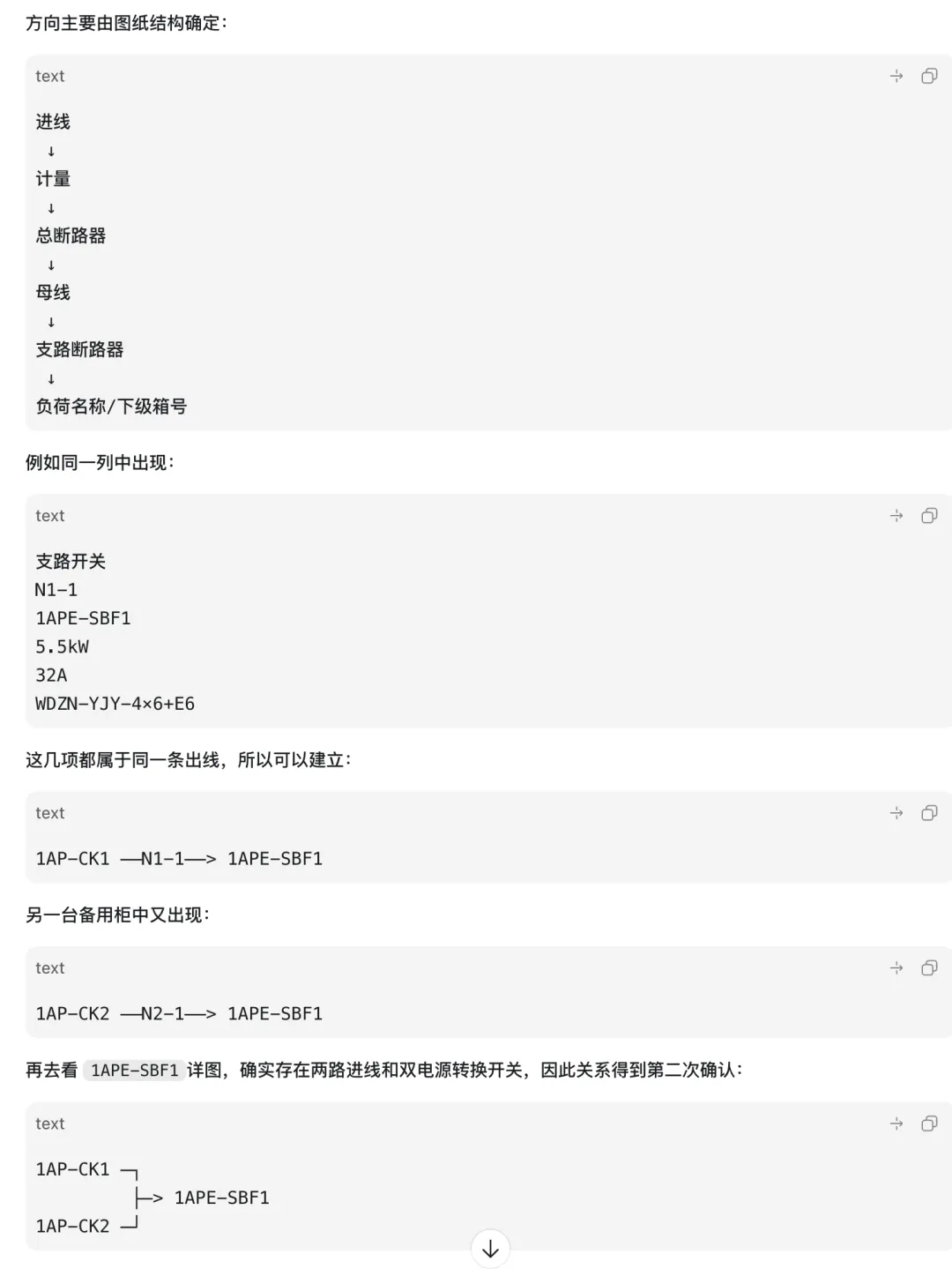

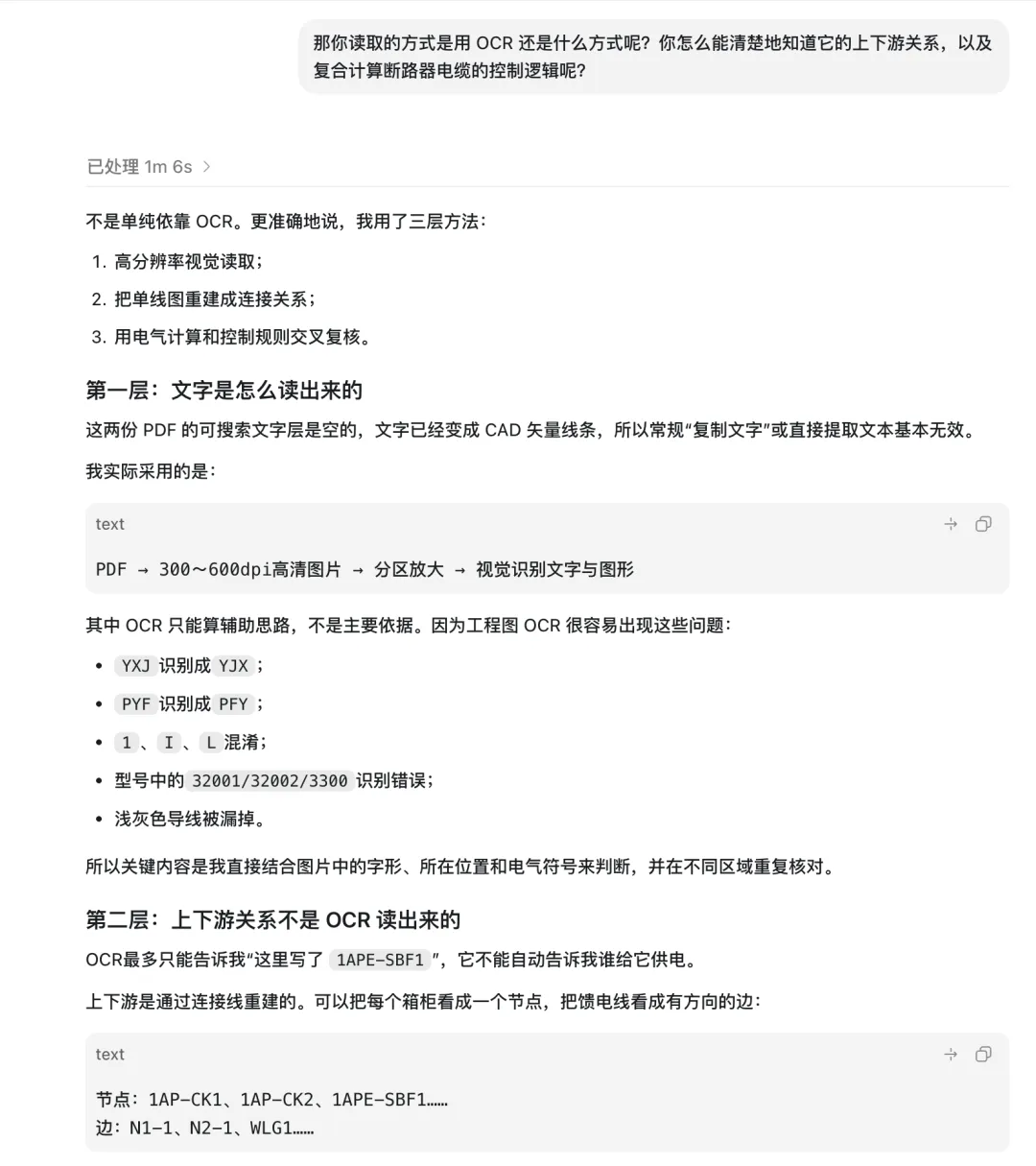

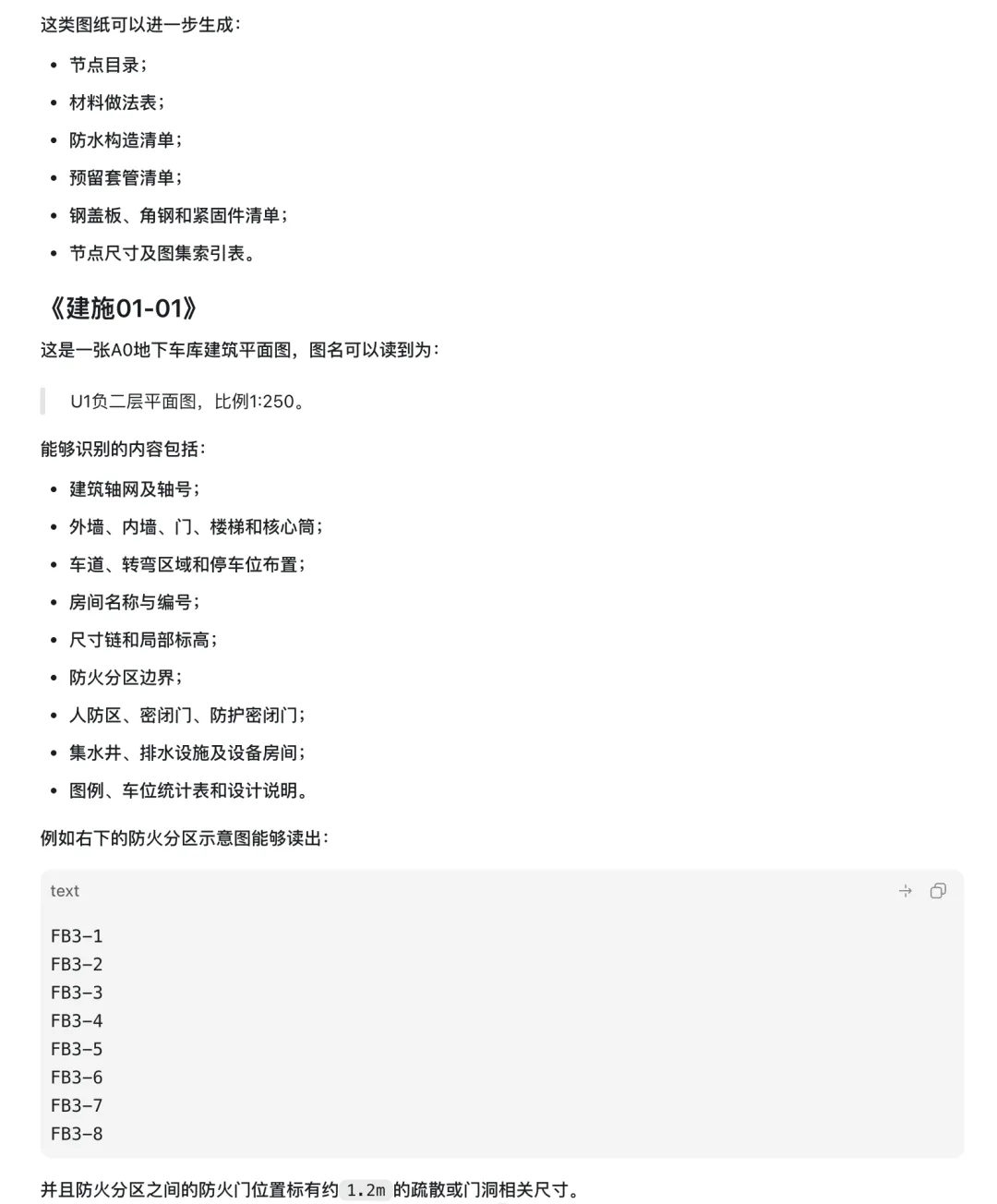

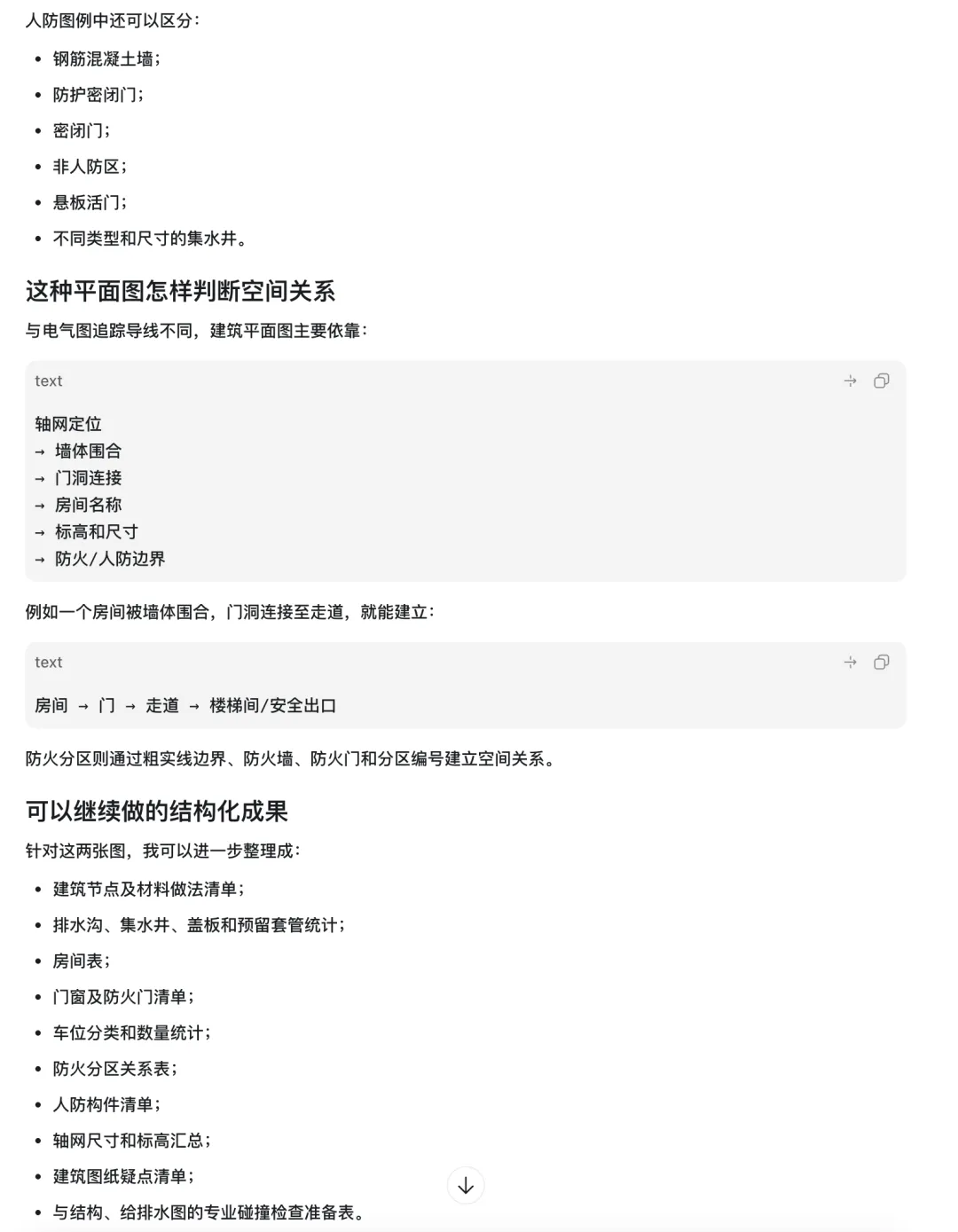

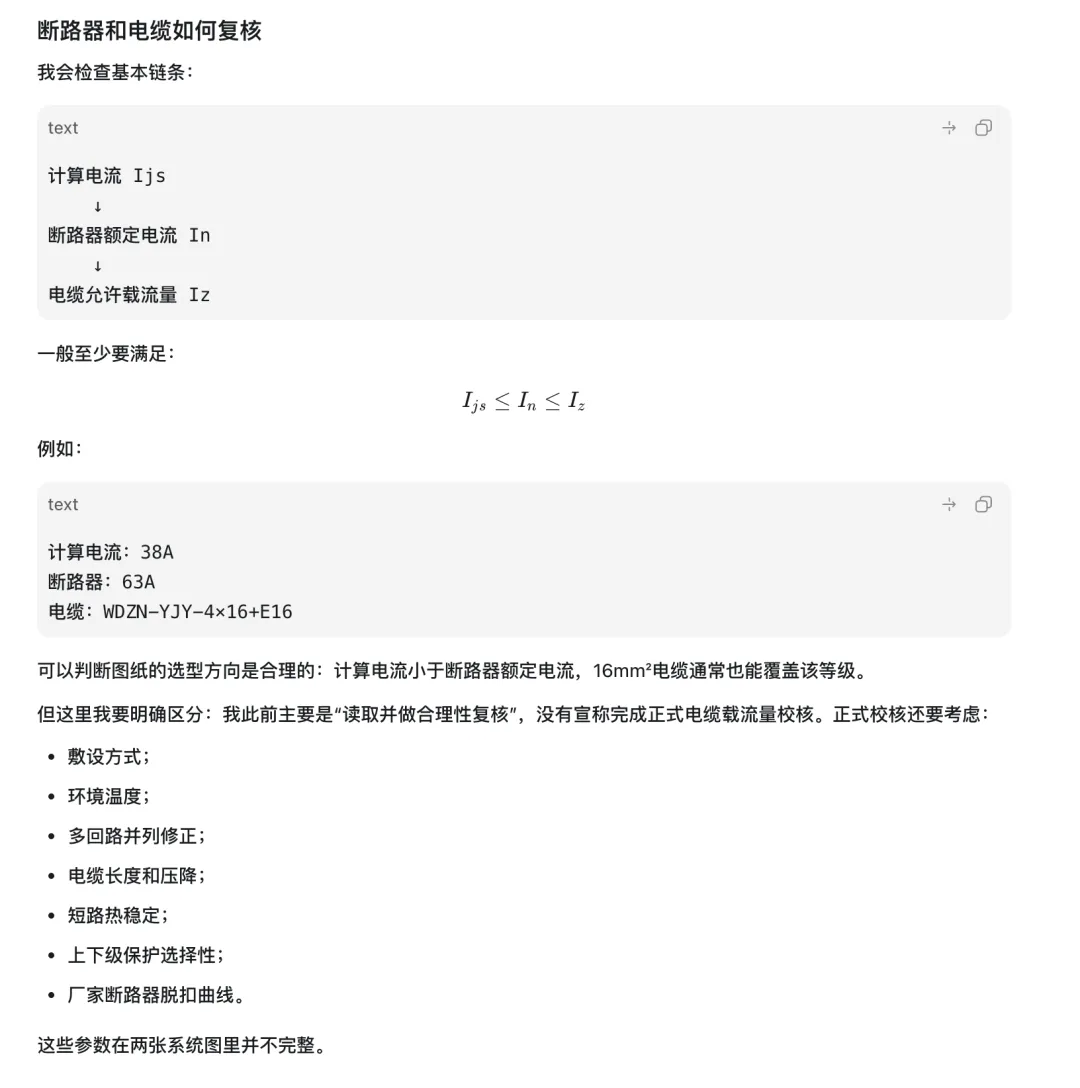

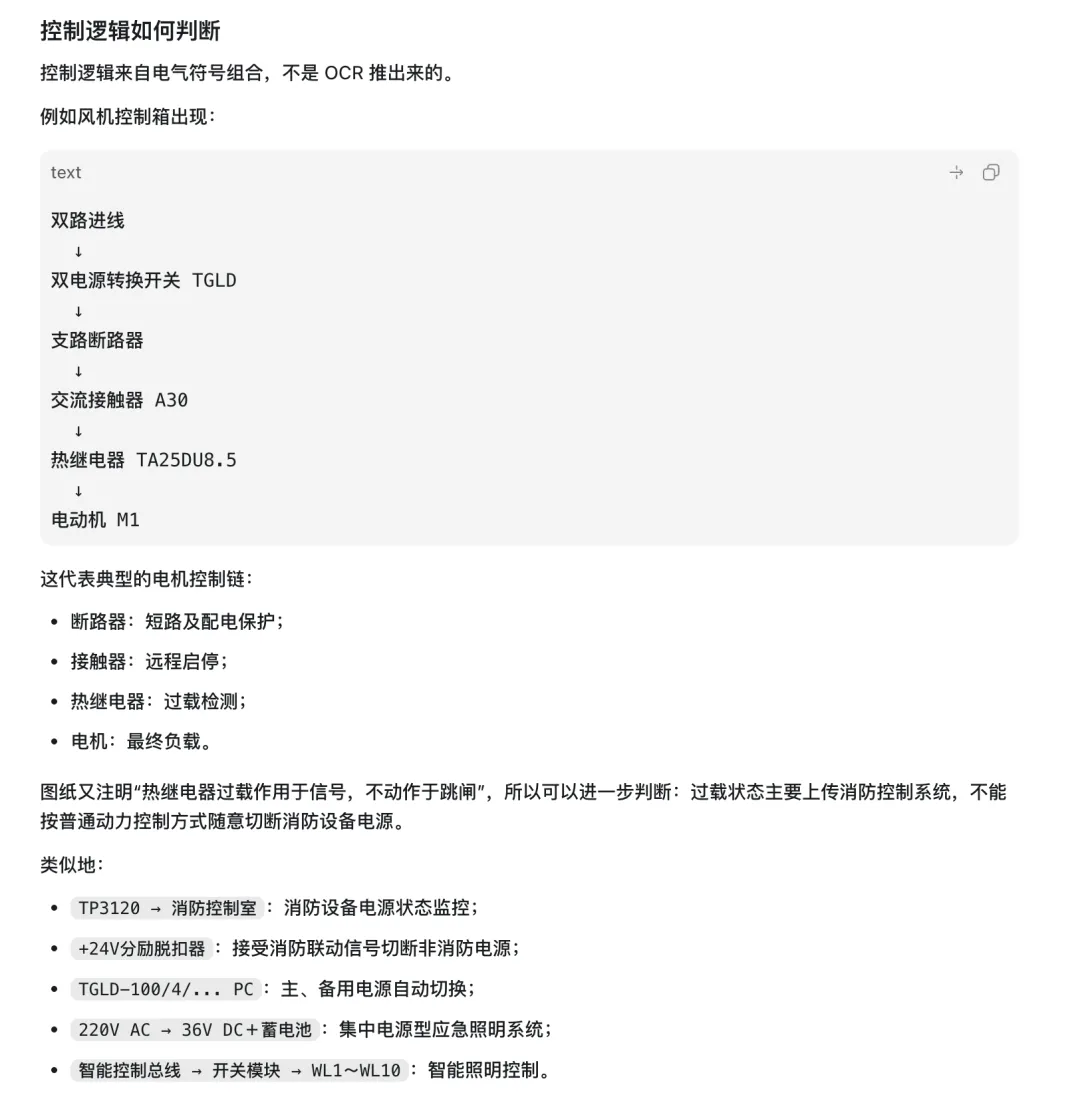

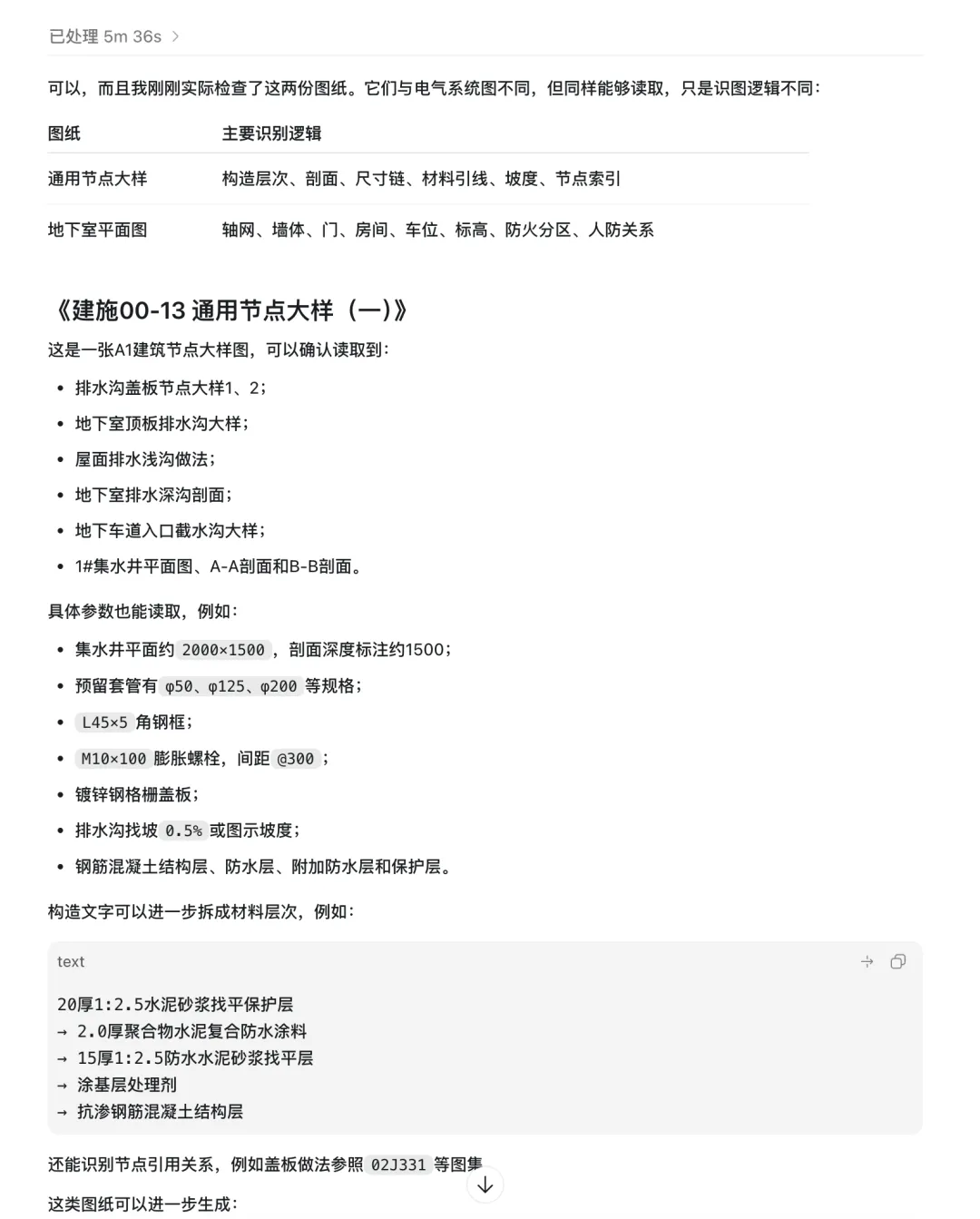

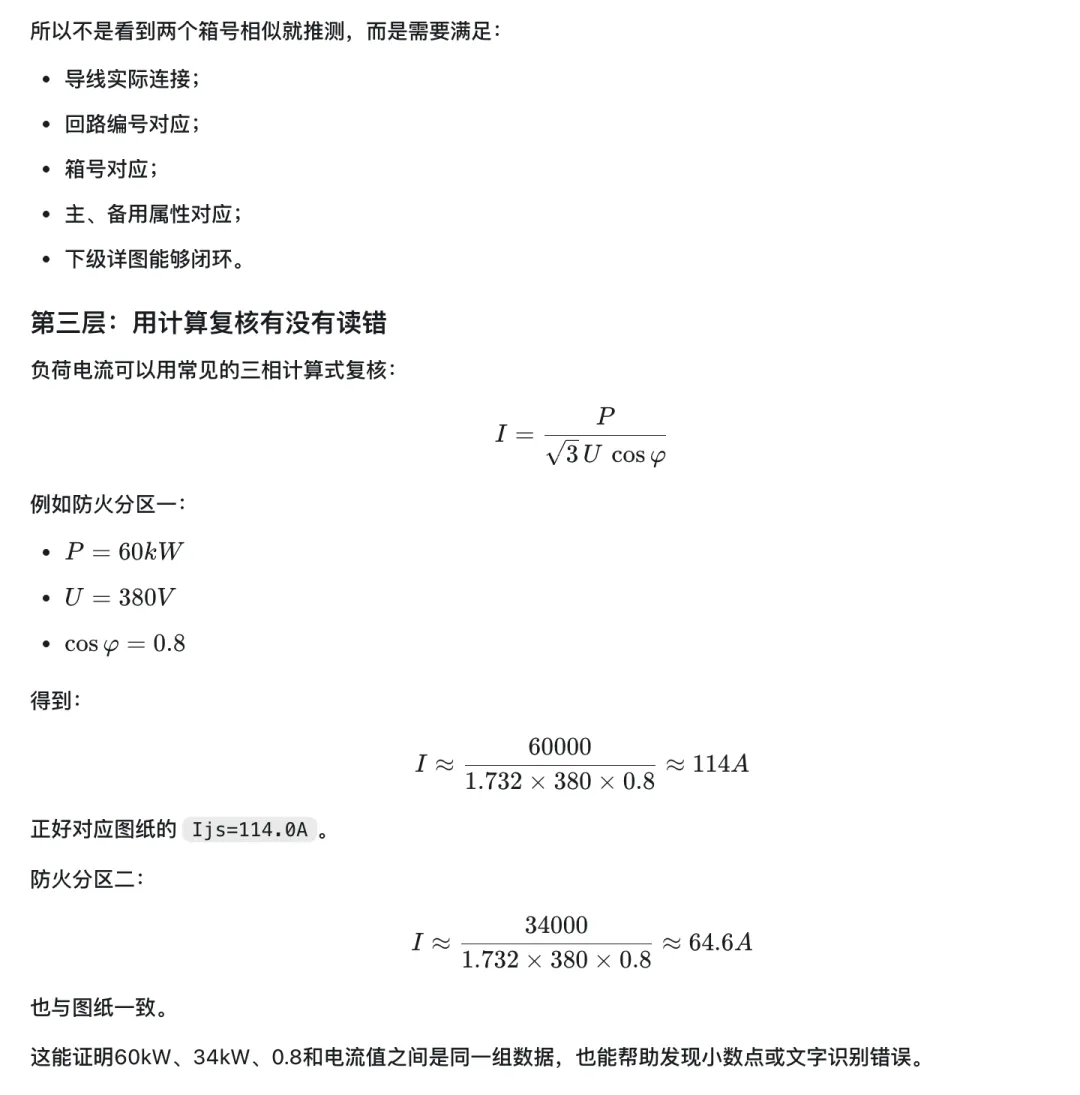

最近，我用 ChatGPT 5.6 做了一次工程图纸读图测试。我分别给它提供了电气系统图和建筑施工图，想看看它面对不同专业、不同表达方式的工程图纸时，究竟能读到什么程度。测试结果比我预想的更好。它不仅能够识别图纸上的文字、编号和尺寸，还能理解图纸内部的逻辑关系。也就是说，它不是传统意义上的OCR——只负责把图片里的文字提取出来，而是在“看见”图纸内容之后，继续分析设备之间、空间之间以及各项参数之间的联系。例如，在读取电气图时，它会沿着进线、总开关、母线和支路逐级追踪，识别主用电源与备用电源，判断配电柜和下级配电箱的上下游关系；同时还会结合负荷功率、计算电流、断路器和电缆规格进行交叉复核，并根据双电源开关、接触器、热继电器等元件，理解相应的控制逻辑。读取建筑施工图时，它采用的又是另一套逻辑。它会从轴网、墙体、门洞、房间、尺寸和标高入手，判断建筑空间之间的连接关系；面对节点大样和剖面图时，还会按照引线、填充图案和尺寸链，识别结构层、防水层、保护层以及各类材料做法。后面的图片将具体展示这套读图逻辑。通过这些实际对话和图纸局部，大家可以看到AI是怎样一步步读取电气图、建筑平面图和节点大样的，也可以更直观地理解：它给出的不仅是识别结果，还包括得到这些结果的分析过程。如果你对工程建设行业AI共创营感兴趣，或者想交流你企业的情况：可以找我备注「AI」或「共创」我们详细沟通。
