逛遍 Zephyr RTOS 源码目录,看源码不迷路

搞嵌入式的朋友多少听过 Zephyr。但第一次把它 clone 下来，面对上百个文件夹、几千个源文件，大概率会懵一会儿——这玩意儿从哪儿看起？

这篇文章我用大白话把 Zephyr 的每个文件夹翻一遍，说清楚它们分别是干嘛的、谁跟谁有关系、写代码的时候该去哪儿找。读完应该对 Zephyr 的整体架构心里有数了。

顶层的"大院子"：west 工作区

你 clone 下来的 zephyr/ 根目录，不只是一个 git 仓库，而是一个 west 工作区。

什么是 west？它是 Zephyr 官方的多仓库管理工具，类似 Google 的 repo。Zephyr 项目太大，不可能全塞进一个 git 仓库，所以核心代码放在 zephyr 仓库，各厂家的 HAL、第三方库、bootloader 拆成几十个独立 git 仓库，用 west 统一拉取管理。

顶层目录长这样：

zephyr/                  ← clone 下来的根目录（west 工作区）├── .west/               ← west 的配置目录├── zephyr/              ← Zephyr 核心代码仓库（主体）├── bootloader/          ← Bootloader 仓库（MCUboot）├── modules/             ← 外部依赖模块仓库├── tools/               ← 开发工具仓库├── libgcc_s_fix/        ← 工具链补丁└── .vscode/             ← VS Code 配置

逐个说。

`.west/` —— west 的"身份证"

目录不大但重要。里面存放 west 工作区的元数据：工作区叫什么、用哪个版本的 manifest、各模块映射到哪个路径。

看到某个文件夹里有 .west/，就知道这是一个 west 工作区。类似于大院的物业管理处，记录整个工作区的信息。

`zephyr/` —— 核心代码库

Zephyr RTOS 的主体代码，也是今天要重点逛的地方。后面展开讲。

`bootloader/` —— 启动加载器

通常是 MCUboot，一个专为嵌入式设备设计的安全启动加载器。

干啥用的？设备上电后总得先跑一小段代码，把主程序加载起来、验证固件有没有被篡改、检查要不要升级——这就是 bootloader 的活。

MCUboot 支持安全启动（密码学签名验证固件完整性）、OTA 升级（A/B 分区，失败可回滚）、镜像加密。

bootloader/ 就是设备开机第一段运行的代码，负责加载和验证主程序。

【配图建议 2】：MCUboot 启动流程图——上电 → Bootloader 验签 → 跳转主程序 / 升级分区切换

`modules/` —— 外部依赖模块

Zephyr 本身只保留核心代码，跟芯片厂商相关的 HAL 库、第三方开源库都拆到这里了。

几个例子：

modules/hal_nordic/ —— Nordic 芯片的 HAL（nRF 系列）
modules/hal_st/ —— ST 芯片的 HAL（STM32 系列）
modules/hal_espressif/ —— 乐鑫的 HAL（ESP32 系列）
modules/hal_nxp/ —— NXP 芯片的 HAL
modules/crypto/ —— 加密库（如 mbedTLS）
modules/lib/ —— 其他第三方库

这些模块都是 west 根据 zephyr/west.yml 里的清单自动下载的，不用手动管理。算是"外援仓库"，Zephyr 核心代码需要但自己不带的东西都在这里。

`tools/` —— 开发工具

辅助开发的工具，比如 native_simulator/（本机模拟器），不用真硬件就能在 PC 上跑 Zephyr，方便开发和测试。

`libgcc_s_fix/` —— 工具链补丁

针对 libgcc_s 库的修复。libgcc_s 是 GCC 编译器的运行时支持库，某些工具链版本有 bug，这个目录提供补丁文件。相当于"工具链创可贴"。

`.vscode/` —— 编辑器配置

VS Code 的项目配置文件，包含 IntelliSense 路径、调试配置等。用 VS Code 开发 Zephyr 的话，这个目录能让体验丝滑不少。

深入核心：`zephyr/` 目录全景

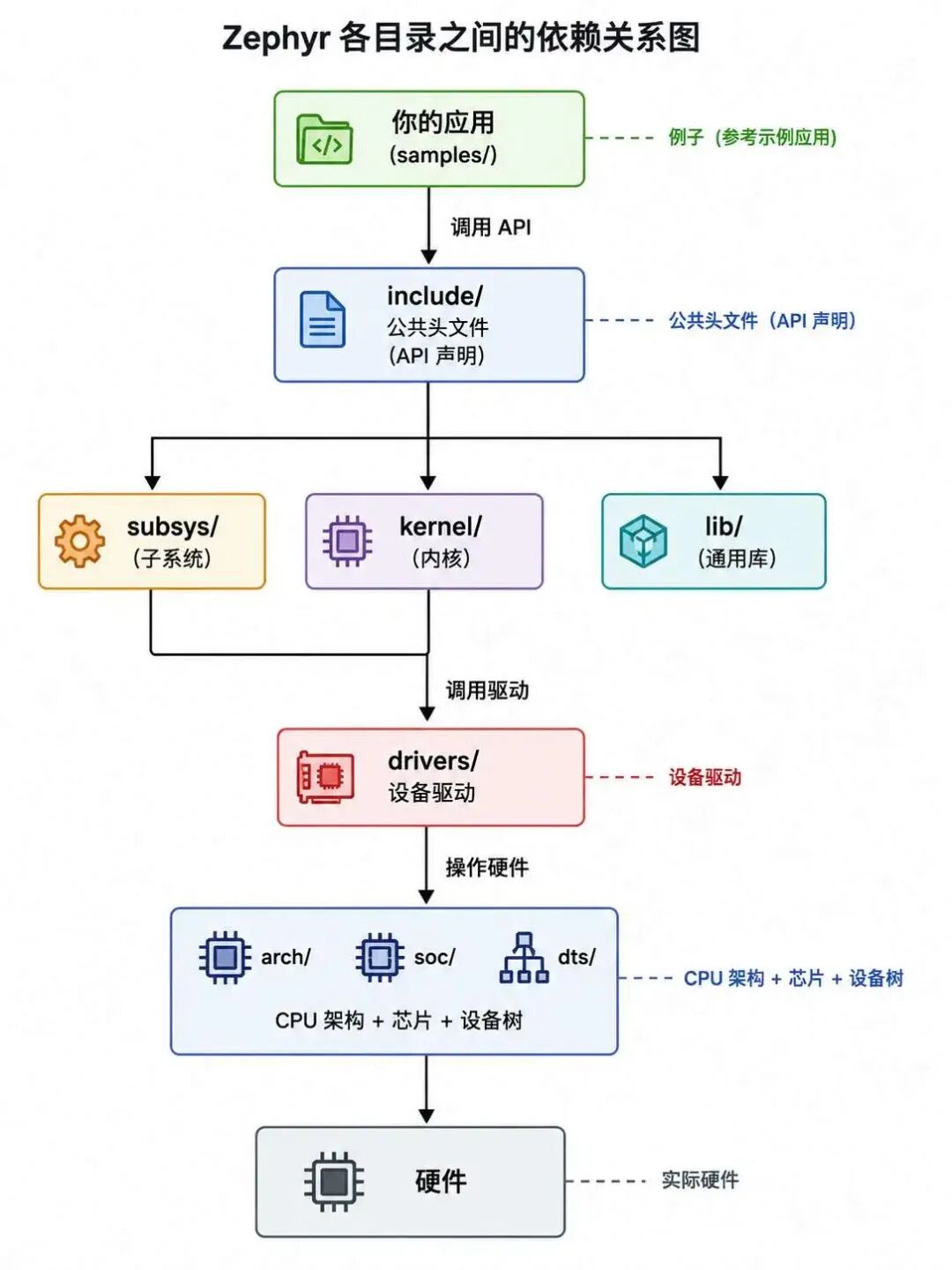

现在进入主角——zephyr/ 目录。这里有 20 多个文件夹和一堆配置文件，先给一张"地图"：

zephyr/├── arch/        ← CPU 架构相关├── boards/      ← 开发板配置├── cmake/       ← 构建系统├── doc/         ← 文档├── drivers/     ← 设备驱动├── dts/         ← 设备树├── include/     ← 公共头文件├── kernel/      ← 内核核心├── lib/         ← 通用库├── misc/        ← 杂项├── modules/     ← 模块集成├── samples/     ← 示例代码├── scripts/     ← 脚本工具├── share/       ← 共享文件├── snippets/    ← 配置片段├── soc/         ← SoC 芯片相关├── subsys/      ← 子系统├── tests/       ← 测试代码├── CMakeLists.txt   ← 构建入口├── Kconfig.zephyr   ← 配置入口└── west.yml         ← 仓库清单

接下来按"从下到上"（从硬件到应用）的顺序逛，这样更符合理解逻辑。

最底层：跟 CPU 和芯片打交道的目录

`arch/` —— CPU 架构适配层

这个文件夹解决的问题是：不同 CPU 的"脾气"不一样，怎么让 Zephyr 在各种 CPU 上都能跑？

ARM Cortex-M、Intel x86、RISC-V，指令集不一样、中断处理方式不一样、寄存器不一样、内存管理单元（MMU）也不一样。Zephyr 要支持所有这些 CPU，就得为每种 CPU 写一套底层适配代码。这就是 arch/ 干的事。

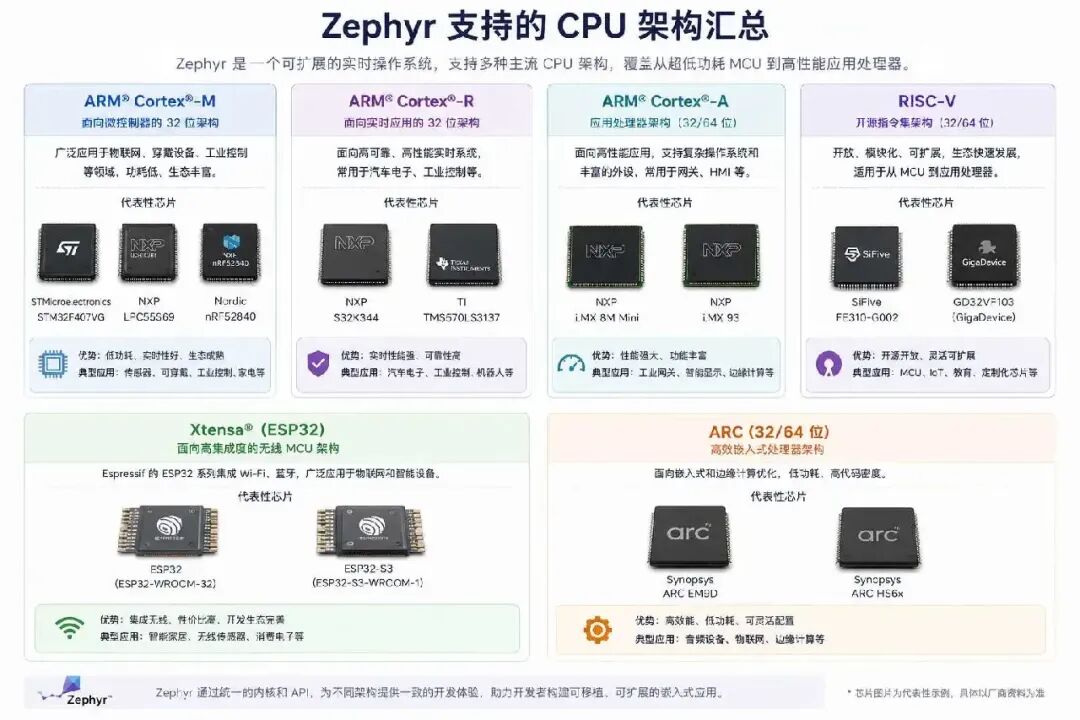

打开 arch/ 目录，会看到这些子目录：

子目录	对应的 CPU 架构	常见芯片
`arm/`	32 位 ARM（Cortex-M0/M3/M4/M7/M33，Cortex-R）	STM32、nRF52、i.MX RT
`arm64/`	64 位 ARM（Cortex-A）	树莓派、服务器级 ARM
`x86/`	Intel/AMD x86	PC、Atom 处理器
`riscv/`	RISC-V	国产 RISC-V 芯片、SiFive
`xtensa/`	Xtensa（可配置处理器）	ESP32 系列
`arc/`	ARC（Synopsys）	一些 IoT 芯片
`mips/`	MIPS	部分网络设备
`nios2/`	Altera Nios II	FPGA 软核
`sparc/`	SPARC	航空航天领域
`posix/`	POSIX（不是真 CPU，是在 PC 上模拟）	开发测试用
`common/`	多架构共享的代码	—

每个架构目录里通常包含：

上下文切换代码（往往是汇编写的，因为要直接操作寄存器）
中断和异常处理
启动代码（CPU 上电后最先跑的代码）
内存管理（MMU/MPU 配置）
系统调用（用户态和内核态的切换）

打个比方，Zephyr 内核像个"翻译官"，说的"官方语言"是统一的 API（比如 k_sleep()、k_sem_give()）。但跟不同的 CPU 沟通需要不同的"方言翻译"——arch/ 就是各种方言的翻译本。

`soc/` —— 片上系统（SoC）适配层

arch/ 解决了同一种 CPU 架构的共性问题，但同一个架构下，不同厂家的芯片差异很大。比如：

STM32F4 和 nRF52832 都是 ARM Cortex-M4，但时钟系统、Flash 大小、外设布局完全不同
ESP32-C3 和 ESP32-S3 都是 RISC-V/Xtensa，但管脚和外设有差异

这些芯片级别的差异适配，就在 soc/ 目录里。

按厂家分子目录：

soc/├── nordic/       ← Nordic 的 nRF 系列│   ├── nrf52/    ← nRF52832、nRF52840 等│   ├── nrf53/    ← nRF5340（双核）│   ├── nrf91/    ← nRF9160（带 LTE）│   └── ...├── st/           ← ST 的 STM32 系列├── nxp/          ← NXP 的 i.MX、Kinetis 等├── espressif/    ← 乐鑫 ESP32│   ├── esp32/    ← ESP32 原版│   ├── esp32c3/  ← ESP32-C3（RISC-V）│   ├── esp32s3/  ← ESP32-S3│   └── ...├── renesas/      ← 瑞萨├── microchip/    ← Microchip├── ti/           ← 德州仪器├── gd/           ← 兆易创新（GD32）├── intel/        ← Intel└── ...

每个芯片目录里通常包含：

时钟初始化代码：配置 PLL、设置系统时钟频率
引脚复用配置：哪些引脚做 GPIO、哪些做 UART
中断控制器配置：设置中断优先级
内存映射：Flash 和 RAM 的地址范围
启动汇编代码：芯片上电后的第一步初始化

arch/ 和 soc/ 的区别：arch/ 管 CPU 架构层面的事（ARM 还是 RISC-V），soc/ 管具体芯片层面的事（STM32F4 还是 nRF52832）。

`boards/` —— 开发板配置

有了 CPU 架构适配（arch/）和芯片适配（soc/），还不够。因为同一颗芯片可以装在不同的板子上：

同样是 nRF52840，可以做成 Nordic 官方 DK 开发板，也可以做成 USB Dongle
同样是 STM32F4，可以做成 ST 官方 Nucleo 板，也可以做成各种第三方开发板

不同的板子，外设接法不同、LED 和按键的引脚不同、有没有以太网/显示屏也不同。这些"板子级别"的差异配置，就在 boards/ 目录里。

按厂商分子目录（有 100 多个厂商）：

boards/├── nordic/│   ├── nrf52840dk/       ← nRF52840 DK 开发板│   ├── nrf52840dongle/   ← nRF52840 USB Dongle│   ├── nrf5340dk/        ← nRF5340 DK│   ├── thingy52/         ← Nordic Thingy:52 IoT 原型平台│   └── ...├── st/│   ├── nucleo_f401re/    ← ST Nucleo F401RE│   ├── disco_l475_iot1/  ← ST B-L475E-IOT01A IoT Discovery│   └── ...├── raspberrypi/│   └── pico/             ← 树莓派 Pico├── espressif/│   └── esp32/            ← ESP32 DevKit├── arduino/              ← Arduino 各种板├── beagle/               ← BeagleBone├── adafruit/             ← Adafruit 的板子└── ...（100 多个厂商目录）

每块板子的目录里通常包含：

board.yml：板子的基本信息
<board>.dts：板子级设备树，描述这块板子上有什么外设、怎么接的
<board>_defconfig：默认配置（Kconfig 语法）
<board>.yaml：板子的测试配置
有时还有 board.c / board.h：板子特定的初始化代码

特别说一下 boards/shields/。这个目录放的是"扩展板"（Shield）的配置，类似 Arduino 的扩展盾板——在主板上插一个扩展板，上面可能有显示屏、传感器、WiFi 模块。Zephyr 把这些扩展板也做了配置支持，方便即插即用。

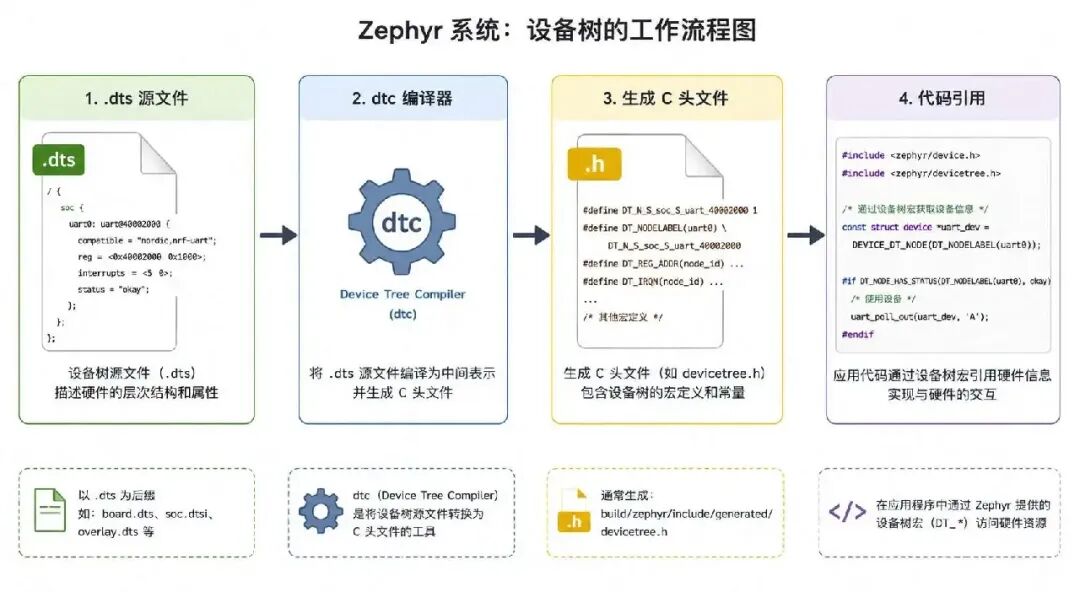

硬件描述层：`dts/` —— 设备树

为什么需要设备树？

传统嵌入式开发中，硬件信息（比如 UART0 的基地址是 0x40002000、中断号是 12、接的引脚是 P0.6 和 P0.8）通常写死在 C 代码或头文件里。问题是换一块板子就得改代码，容易出错，代码和硬件信息混在一起也很乱。

Zephyr 借鉴 Linux 的做法，用设备树（Device Tree）来描述硬件。设备树是一种数据结构，把硬件信息从代码里抽离出来，用专门的文件描述。编译时，设备树被编译成 C 头文件，代码里引用这些头文件就能拿到硬件信息。

`dts/` 目录结构

dts/├── arm/          ← ARM 架构的设备树├── arm64/        ← ARM64 架构├── riscv/        ← RISC-V├── x86/          ← x86├── xtensa/       ← Xtensa（ESP32）├── arc/          ← ARC├── posix/        ← POSIX 模拟├── sparc/        ← SPARC├── nios2/        ← Nios II├── common/       ← 通用设备树片段└── bindings/     ← 设备树绑定规范（YAML 格式）

前几个按架构分的目录，存放各芯片/开发板的设备树源文件（.dts 和 .dtsi 文件），跟 boards/ 和 soc/ 里的设备树配合使用。

重点说下 `dts/bindings/`

bindings/ 是设备树绑定规范，用 YAML 格式写。它定义了：设备树里的每个节点应该有哪些属性、每个属性是什么类型、什么含义。

举个例子，一个 GPIO 控制器的 binding 可能这样写：

compatible:"vendor,gpio"properties:reg:required:truetype:arraydescription:寄存器基地址和大小interrupts:required:truetype:arrayngpios:type:intdefault:32

这样，当设备树里写了一个 compatible = "vendor,gpio" 的节点，编译器就知道去检查它有没有 reg 和 interrupts 属性，类型对不对。

dts/ 是"硬件的说明书"，bindings/ 是"说明书的语法规范"。

驱动层：`drivers/` —— 设备驱动大全

这是 Zephyr 里"最热闹"的目录

drivers/ 是整个 Zephyr 中子目录最多的地方，因为嵌入式世界里的硬件外设种类实在太多。Zephyr 把所有驱动按外设类型分到不同的子目录里。

挑常见的介绍一下：

常见驱动目录一览

目录	驱动的硬件	通俗解释
`gpio/`	GPIO 控制器	控制芯片引脚的高低电平，比如点亮 LED、读按键
`serial/`	串口（UART）	串口通信，最常见的调试输出方式
`spi/`	SPI 总线	SPI 通信协议，连 Flash、传感器、显示屏
`i2c/`	I2C 总线	I2C 通信协议，连传感器、EEPROM
`i2s/`	I2S 总线	数字音频传输，连麦克风、音频芯片
`i3c/`	I3C 总线	I2C 的升级版，更快更强
`adc/`	ADC（模数转换）	把模拟电压读成数字值，比如读电池电压
`dac/`	DAC（数模转换）	把数字值转成模拟电压输出
`pwm/`	PWM 控制器	输出脉宽调制波形，控制电机、LED 亮度
`flash/`	Flash 存储	读写芯片内/外 Flash，存储固件和数据
`ethernet/`	以太网控制器	有线网络通信
`wifi/`	WiFi 模块	无线网络
`bluetooth/`	蓝牙控制器	蓝牙物理层（HCI 层）
`usb/`	USB 控制器	USB 设备/主机/OTG
`can/`	CAN 总线控制器	车载 CAN 总线通信
`sensor/`	各类传感器	温度、加速度、陀螺仪、压力、光照……
`display/`	显示屏	LCD、OLED 驱动
`dma/`	DMA 控制器	直接内存访问，减轻 CPU 搬运数据的负担
`clock_control/`	时钟控制器	配置芯片内部时钟
`interrupt_controller/`	中断控制器	管理所有中断源
`timer/`	硬件定时器	定时和计时
`watchdog/`	看门狗	系统挂了自动重启
`rtc/`	实时时钟	掉电也能走时的时钟
`crypto/`	加密加速器	硬件 AES、SHA 等加密加速
`entropy/`	随机数发生器	硬件随机数源
`audio/`	音频设备	音频编解码器
`video/`	视频设备	摄像头
`led/`	LED 控制器	LED 驱动（不只是 GPIO 那种简单控制）
`led_strip/`	LED 灯带	WS2812 之类可编程灯带
`mfd/`	多功能设备	一个芯片集成多种功能的
`regulator/`	稳压器	电压调节
`charger/`	充电器芯片	电池充电管理
`fuel_gauge/`	电量计	测量电池电量
`sdhc/`	SD 卡控制器	读写 SD 卡
`disk/`	磁盘	磁盘设备
`eeprom/`	EEPROM	电可擦除可编程只读存储器
`gnss/`	GNSS（GPS）	卫星定位
`modem/`	调制解调器	蜂窝网络模块
`ieee802154/`	IEEE 802.15.4	低速无线通信（Thread、6LoWPAN 用）
`lora/`	LoRa	远距离低功耗无线通信
`ps2/`	PS/2 接口	老式键盘鼠标接口
`kscan/`	按键扫描	矩阵键盘
`input/`	输入设备	触摸屏、按键等输入
`peci/`	PECI	Intel 平台环境控制接口
`ptp_clock/`	PTP 时钟	精确时间协议
`reset/`	复位控制器	硬件复位
`hwinfo/`	硬件信息	读取芯片 ID、版本等
`hwspinlock/`	硬件自旋锁	多核间同步
`ipm/`	核间通信	多核处理器核间消息
`mailbox/`	邮箱	核间通信
`mbox/`	Mailbox	核间通信
`mdio/`	MDIO 总线	以太网 PHY 管理
`memc/`	内存控制器	外部 SDRAM 等
`mipi_dbi/`	MIPI DBI	显示接口
`mipi_dsi/`	MIPI DSI	显示接口
`mspi/`	MSPI	串行外设
`pcie/`	PCIe	高速外设接口
`pm_cpu_ops/`	CPU 电源管理	低功耗模式
`power_domain/`	电源域	电源域管理
`retained_mem/`	保留内存	复位后不丢失的内存
`smbus/`	SMBus	系统管理总线
`syscon/`	系统控制器	杂项系统控制
`tee/`	TEE	可信执行环境
`usb_c/`	USB-C	USB-C 接口管理
`w1/`	1-Wire	单总线协议
`xen/`	Xen	Xen 虚拟化
`virtualization/`	虚拟化	虚拟化支持
`edac/`	EDAC	错误检测和纠正
`cache/`	缓存	CPU 缓存管理
`mm/`	内存管理	内存映射
`bbram/`	电池供电 RAM	电池备份 RAM
`counter/`	计数器	计数器
`console/`	控制台	控制台输出
`coredump/`	核心转储	系统崩溃时导出内存
`dp/`	DisplayPort	显示接口
`espi/`	eSPI	增强型串行外设接口
`fpga/`	FPGA	FPGA 管理
`auxdisplay/`	辅助显示	字符 LCD 等
`dai/`	数字音频接口	音频
`sip_svc/`	SiP 服务	系统级服务
`misc/`	杂项	不好分类的

每个驱动目录里有什么？

以 drivers/gpio/ 为例，会看到一堆 .c 文件，每个对应一款芯片的 GPIO 驱动：

drivers/gpio/├── gpio_dw.c           ← DesignWare GPIO├── gpio_esp32.c        ← ESP32 GPIO├── gpio_gecko.c        ← Silicon Labs Gecko GPIO├── gpio_gd32.c         ← GD32 GPIO├── gpio_imx.c          ← NXP i.MX GPIO├── gpio_intel.c        ← Intel GPIO├── gpio_nrfx.c         ← Nordic nRF GPIO├── gpio_stm32.c        ← STM32 GPIO├── gpio_handlers.c     ← 系统调用处理├── gpio_hogs.c         ← GPIO 预配置├── CMakeLists.txt      ← 构建规则└── Kconfig             ← 配置选项

Zephyr 的驱动遵循统一的 API（比如 GPIO 操作都用 gpio_pin_set()、gpio_pin_get()），不管底层是 STM32 还是 nRF，上层调用的接口是一样的。这就是驱动模型抽象的好处。

统一 API 怎么映射到不同芯片？

这个问题是理解 Zephyr 驱动模型的关键。很多人看了 gpio_pin_set() 这个函数，会好奇：STM32 和 nRF 的寄存器完全不一样，同一个函数名怎么能操作两块不同的芯片？

答案是一套叫"驱动 API 表"的机制。我一步步拆开讲。

第一步：定义"虚函数表"

在 include/zephyr/drivers/gpio.h 第 792 行，Zephyr 定义了一个结构体 gpio_driver_api：

__subsystem structgpio_driver_api {int (*pin_configure)(const struct device *port, gpio_pin_t pin,gpio_flags_t flags);int (*port_get_raw)(const struct device *port,gpio_port_value_t *value);int (*port_set_masked_raw)(const struct device *port,gpio_port_pins_t mask,gpio_port_value_t value);int (*port_set_bits_raw)(const struct device *port,gpio_port_pins_t pins);int (*port_clear_bits_raw)(const struct device *port,gpio_port_pins_t pins);int (*port_toggle_bits)(const struct device *port,gpio_port_pins_t pins);int (*pin_interrupt_configure)(const struct device *port,gpio_pin_t pin,enum gpio_int_mode, enum gpio_int_trig);int (*manage_callback)(const struct device *port,                           struct gpio_callback *cb, boolset);uint32_t (*get_pending_int)(const struct device *dev);/* ... 还有一些可选的 ... */};

这个结构体里全是函数指针，没有一个实现。本质上它是一份"合同"：你想当 GPIO 驱动，就得提供这些函数，签名得跟我一样。

如果用过 C++ 或 Java，这其实就是面向对象里的"接口"（interface）或"纯虚基类"。C 语言没有 class 和 virtual，Zephyr 用结构体里放函数指针来模拟。

第二步：每个芯片驱动填这张表

STM32 的驱动在 drivers/gpio/gpio_stm32.c 第 695 行这样填表：

staticconststructgpio_driver_apigpio_stm32_driver = {    .pin_configure          = gpio_stm32_config,    .port_get_raw           = gpio_stm32_port_get_raw,    .port_set_masked_raw    = gpio_stm32_port_set_masked_raw,    .port_set_bits_raw      = gpio_stm32_port_set_bits_raw,    .port_clear_bits_raw    = gpio_stm32_port_clear_bits_raw,    .port_toggle_bits       = gpio_stm32_port_toggle_bits,    .pin_interrupt_configure = gpio_stm32_pin_interrupt_configure,    .manage_callback        = gpio_stm32_manage_callback,};

Nordic nRF 的驱动在 drivers/gpio/gpio_nrfx.c 第 418 行这样填表：

staticconststructgpio_driver_apigpio_nrfx_drv_api_funcs = {    .pin_configure          = gpio_nrfx_pin_configure,    .port_get_raw           = gpio_nrfx_port_get_raw,    .port_set_masked_raw    = gpio_nrfx_port_set_masked_raw,    .port_set_bits_raw      = gpio_nrfx_port_set_bits_raw,    .port_clear_bits_raw    = gpio_nrfx_port_clear_bits_raw,    .port_toggle_bits       = gpio_nrfx_port_toggle_bits,    .pin_interrupt_configure = gpio_nrfx_pin_interrupt_configure,    .manage_callback        = gpio_nrfx_manage_callback,};

结构体的字段名一模一样，但赋值的函数名不一样。gpio_stm32_port_set_bits_raw 和 gpio_nrfx_port_set_bits_raw 是两个完全不同的函数，各自去操作自家芯片的寄存器。

看一眼 STM32 的实现（gpio_stm32.c 第 443 行）：

staticintgpio_stm32_port_set_bits_raw(const struct device *dev,gpio_port_pins_t pins){conststructgpio_stm32_config *cfg = dev->config;    GPIO_TypeDef *gpio = (GPIO_TypeDef *)cfg->base;    WRITE_REG(gpio->BSRR, pins);   // 直接写 STM32 的 BSRR 寄存器return0;}

Nordic 的实现（gpio_nrfx.c，查 gpio_nrfx_port_set_bits_raw）则是另一套寄存器操作。两边都在干同一件事——把指定引脚拉高——但走的是各自芯片的路径。

第三步：把这张表挂到设备实例上

光有表还不够，得让上层能找到它。

Zephyr 里每个硬件外设都是一个 struct device 实例（定义在 include/zephyr/device.h 第 403 行）：

structdevice {constchar *name;constvoid *config;     // 配置数据（基地址、时钟等）constvoid *api;        // ← 这就是 API 表的指针structdevice_state *state;void *data;             // 私有数据/* ... */};

关键是那个 api 字段。STM32 驱动在 gpio_stm32.c 第 781 行用 DEVICE_DT_DEFINE 宏把设备实例创建出来：

DEVICE_DT_DEFINE(__node,                 gpio_stm32_init,       // 初始化函数                 PM_DEVICE_DT_GET(__node),                 &gpio_stm32_data_##__suffix,                 &gpio_stm32_cfg_##__suffix,                 PRE_KERNEL_1,                 CONFIG_GPIO_INIT_PRIORITY,                 &gpio_stm32_driver)    // ← 把 API 表传进去

最后一个参数 &gpio_stm32_driver 就是前面填的那张表。宏展开后，这个指针被赋给了 struct device 的 api 字段。

Nordic 驱动里也有类似的写法（gpio_nrfx.c 第 468 行的 DEVICE_DT_INST_DEFINE），传的是 &gpio_nrfx_drv_api_funcs。

到这里，每个 GPIO 端口设备实例都带着一张属于自己的 API 表。STM32 的 GPIOA 设备挂的是 STM32 的表，nRF 的 P0 设备挂的是 nRF 的表。

第四步：上层 API 通过 `port->api` 找到对应的实现

现在看 gpio_pin_set() 怎么工作的。它在 include/zephyr/drivers/gpio.h 第 1616 行：

staticinlineintgpio_pin_set(const struct device *port, gpio_pin_t pin,int value){/* ...省略 ACTIVE_LOW 逻辑判断... */return gpio_pin_set_raw(port, pin, value);}

它调了 gpio_pin_set_raw，在 1576 行：

staticinlineintgpio_pin_set_raw(const struct device *port, gpio_pin_t pin,int value){int ret;if (value != 0) {        ret = gpio_port_set_bits_raw(port, (gpio_port_pins_t)BIT(pin));    } else {        ret = gpio_port_clear_bits_raw(port, (gpio_port_pins_t)BIT(pin));    }return ret;}

继续往下追。gpio_port_set_bits_raw 在 1348 行（这是一个 __syscall，带用户态时走系统调用，不带时走 z_impl_ 版本）：

staticinlineintz_impl_gpio_port_set_bits_raw(const struct device *port,gpio_port_pins_t pins){conststructgpio_driver_api *api =        (conststructgpio_driver_api *)port->api;// ← 取出 API 表return api->port_set_bits_raw(port, pins);       // ← 调表里的函数}

关键就两行：

把 port->api 取出来，强转成 gpio_driver_api *
调 api->port_set_bits_raw

由于 port 是运行时传入的参数，你传 STM32 的设备指针，port->api 就是 STM32 填的那张表，api->port_set_bits_raw 实际指向 gpio_stm32_port_set_bits_raw；你传 nRF 的设备指针，就指向 gpio_nrfx_port_set_bits_raw。

同一个 gpio_pin_set() 调用，运行时根据传入的 port 不同，自动找到对应芯片的实现。这就是 C 语言版的"多态"。

第五步：设备实例哪来的？

你可能还会问：代码里 gpio_pin_set(port, pin, value) 的那个 port 是从哪儿来的？

最常见的方式是从设备树取。在 gpio.h 里有个 gpio_dt_spec 结构体，用宏 GPIO_DT_SPEC_GET 从设备树节点初始化：

conststructgpio_dt_specled = GPIO_DT_SPEC_GET(DT_NODELABEL(led0), gpios);

DT_NODELABEL(led0) 找到设备树里 led0 这个节点，gpios 属性里写了"这个 LED 接在哪个 GPIO 控制器的哪个引脚上"。编译时 Zephyr 把它展开成对应的 struct device * 指针和引脚号。运行时 led.port 就是那个 GPIO 控制器的设备实例，led.pin 就是引脚号。

然后你就可以：

gpio_pin_set(led.port, led.pin, 1);

或者用更简洁的 DT 版本：

gpio_pin_set_dt(&led, 1);

整条调用链一览

把整条链串起来看：

应用代码  gpio_pin_set_dt(&led, 1)             ← 你写的    ↓  gpio_pin_set(led.port, led.pin, 1)   ← inline 函数，gpio.h    ↓  gpio_pin_set_raw(port, pin, 1)       ← inline 函数，gpio.h    ↓  gpio_port_set_bits_raw(port, BIT(pin)) ← __syscall，gpio.h    ↓  z_impl_gpio_port_set_bits_raw(port, pins) ← inline 实现，gpio.h    ↓  api = port->api                       ← 取出那张 API 表  api->port_set_bits_raw(port, pins)    ← 函数指针调用    ↓  根据传入的 port 不同，走到不同的实现：    ├─ STM32: gpio_stm32_port_set_bits_raw() → WRITE_REG(gpio->BSRR, pins)    └─ nRF:   gpio_nrfx_port_set_bits_raw()  → nrf_gpio_port_out_set()

这套设计为什么这么搞

好处很明显：

应用代码跟硬件解耦。你写 gpio_pin_set() 不用关心是 STM32 还是 nRF，换芯片不用改应用代码。
加新芯片只改一个文件。比如要支持某个新厂家的 GPIO，只要在 drivers/gpio/ 下加一个 gpio_xxx.c，实现那几个函数，填一张 gpio_driver_api 表就行。上层的 gpio_pin_set() 等代码一行都不用动。
多个设备实例可以共用同一套实现。STM32 有 GPIOA、GPIOB、GPIOC……它们用同一份 gpio_stm32_driver 表，区别只在 config 里存的基地址不同。

这套"接口 + 函数指针表"的模式在 Zephyr 里到处都是，不只是 GPIO。UART、SPI、I2C、ADC……每种外设都有一张自己的 xxx_driver_api 表。理解了 GPIO 这一套，其他外设的驱动模型是同样的套路。

内核核心：`kernel/` —— 操作系统的"发动机"

这才是 RTOS 的灵魂

kernel/ 目录是 Zephyr 最核心的代码，定义了操作系统的所有基本功能。看看里面都有啥：

文件	功能	通俗解释
`sched.c`	调度器	决定哪个线程先跑、跑多久
`thread.c`	线程管理	创建、删除、挂起、恢复线程
`init.c`	系统初始化	系统启动时的初始化流程
`mutex.c`	互斥锁	保护共享资源，防止多线程冲突
`sem.c`	信号量	线程间同步和资源计数
`queue.c`	消息队列	线程间传递消息
`msg_q.c`	消息队列	消息队列（另一种实现）
`mailbox.c`	邮箱	线程间传递消息（带类型）
`pipe.c`	管道	线程间传递数据流
`mempool.c`	内存池	分配和释放固定大小内存块
`kheap.c`	堆内存	动态内存分配（类似 malloc）
`mem_slab.c`	内存块分配	分配固定大小内存块
`mem_domain.c`	内存域	内存隔离（用户空间）
`mmu.c`	MMU 管理	内存保护单元
`timer.c`	软件定时器	定时执行任务
`timeout.c`	超时管理	各种超时机制的基础
`timeslicing.c`	时间片调度	多线程轮流执行
`idle.c`	空闲线程	没事干时跑的线程，可进入低功耗
`work.c`	工作队列	中断里不方便做的事，丢到工作队列里做
`poll.c`	轮询	等待多个事件
`events.c`	事件	事件机制
`condvar.c`	条件变量	条件等待
`futex.c`	Futex	快速用户态互斥
`smp.c`	多核支持	多核处理器支持
`spinlock_validate.c`	自旋锁验证	自旋锁调试
`userspace.c`	用户空间	用户态和内核态隔离
`userspace_handler.c`	用户空间处理	用户态系统调用处理
`fatal.c`	错误处理	系统崩溃时的处理
`device.c`	设备管理	设备实例管理
`errno.c`	错误码	errno 机制
`version.c`	版本信息	系统版本号
`banner.c`	启动横幅	开机打印的 Zephyr 横幅
`stack.c`	栈管理	栈信息
`cpu_mask.c`	CPU 掩码	多核 CPU 亲和性
`ipi.c`	核间中断	多核通信
`irq_offload.c`	IRQ 卸载	在中断上下文执行函数
`paging/`	内存换页	内存分页机制
`include/`	内核内部头文件	内核私有头文件

几个核心概念解释

调度器（scheduler）：Zephyr 是个实时操作系统，"实时"的关键就是调度器。它要保证高优先级的线程能立刻抢占低优先级的线程。支持抢占式调度（高优先级线程可以打断低优先级线程）、时间片轮转（同优先级的线程轮流跑）、协作式调度（线程主动让出 CPU）。

线程（thread）：Zephyr 的基本执行单元。每个线程有自己的栈、优先级和入口函数。用 k_thread_create() 创建线程。

同步原语：多线程环境下，线程之间需要协调。Zephyr 提供了信号量（计数器，表示"有多少资源可用"）、互斥锁（同一时间只允许一个线程访问某资源）、事件（通知"某件事发生了"）。

工作队列（workqueue）：中断处理函数里不能做太耗时的操作（因为中断会打断正常流程）。如果在中断里需要做复杂处理，就把工作"丢"到工作队列里，由一个专门的内核线程来执行。

kernel/ 就是 Zephyr 的操作系统内核，管着线程、调度、同步、内存这些最核心的事。

公共头文件：`include/` —— API 的"门面"

存放所有的公共 API 声明

写 Zephyr 应用时，#include <zephyr/kernel.h>、#include <zephyr/drivers/gpio.h> 这些引用的文件就在这个目录里。

include/zephyr/├── kernel.h           ← 内核 API（线程、信号量、互斥锁等）├── device.h           ← 设备模型├── devicetree.h       ← 设备树宏├── drivers/           ← 驱动 API 头文件├── bluetooth/         ← 蓝牙 API├── net/               ← 网络 API├── fs/                ← 文件系统 API├── logging/           ← 日志 API├── shell/             ← Shell API├── sys/               ← 系统工具├── toolchain.h        ← 工具链相关├── types.h            ← 基本类型定义├── irq.h              ← 中断 API├── fatal.h            ← 错误处理├── init.h             ← 初始化级别定义├── linker/            ← 链接脚本相关├── posix/             ← POSIX 兼容 API├── random/            ← 随机数 API├── debug/             ← 调试 API├── storage/           ← 存储 API├── pm/                ← 电源管理 API├── ...（还有很多）

为什么单独拿出来说？

因为这个目录是写代码时最常打交道的。想用什么功能，就 #include 对应的头文件。

比如操作 GPIO：

#include<zephyr/drivers/gpio.h>

用蓝牙：

#include<zephyr/bluetooth/bluetooth.h>

include/ 是 Zephyr 的"API 菜单"，写应用时来这里点菜。

通用库：`lib/` —— 工具箱

不属于内核，也不属于驱动的通用代码

lib/ 目录放着各种工具性质的库，供内核和应用使用。跟 kernel/ 不同，这些库不是操作系统的核心功能，而是辅助性的。

lib/├── libc/          ← C 标准库的精简实现├── posix/         ← POSIX 兼容层├── crc/           ← CRC 校验├── hash/          ← 哈希算法├── heap/          ← 堆内存管理├── mem_blocks/    ← 内存块管理├── os/            ← OS 抽象层├── utils/         ← 通用工具函数├── cpp/           ← C++ 支持├── acpi/          ← ACPI（x86 平台）├── runtime/       ← 运行时支持├── open-amp/      ← OpenAMP（多核通信框架）└── smf/           ← 状态机框架

几个重要的库

**libc/**：Zephyr 自带了一个极简的 C 标准库实现（叫 minimal libc），提供 memcpy、strlen、printf 这些基本函数。需要更完整的功能，也可以配置成用 newlibc（GNU 的 libc）或 picolibc。

**posix/**：POSIX 兼容层，提供 pthread、mqueue、semaphore 这些 POSIX 标准接口。好处是原本在 Linux 上写的程序，移植到 Zephyr 上更容易了，因为 API 是兼容的。

**crc/**：各种 CRC 校验算法。嵌入式里 CRC 用得很多，比如通信校验、Flash 校验。

**hash/**：哈希算法，用来做快速查找。

**heap/**：堆内存管理。Zephyr 支持多种堆实现，包括一个优化过的 sys_heap。

**cpp/**：C++ 语言支持。Zephyr 不光能用 C，还能用 C++ 写应用。

**smf/**：状态机框架（State Machine Framework）。很多嵌入式系统都是状态机驱动的，Zephyr 提供了这个框架方便写状态机。

**open-amp/**：OpenAMP 是一个多核通信框架。比如 nRF5340 是双核芯片，两个核之间怎么通信？就是用 OpenAMP。

子系统：`subsys/` —— 高级功能模块

这是 Zephyr 最"丰富"的目录

subsys/ 是 Zephyr 的功能子系统集合。它建立在 kernel 和 drivers 之上，提供较高级的功能。如果说 kernel/ 是发动机、drivers/ 是轮子，那 subsys/ 就是车上的空调、导航、音响。

subsys/├── bluetooth/     ← 蓝牙协议栈├── net/           ← 网络协议栈├── fs/            ← 文件系统├── shell/         ← 命令行 Shell├── logging/       ← 日志系统├── usb/           ← USB 子系统├── debug/         ← 调试子系统├── ipc/           ← 进程间通信├── dfu/           ← 固件升级├── pm/            ← 电源管理├── canbus/        ← CAN 总线├── mgmt/          ← 设备管理├── ...（还有很多）

重点子系统介绍

`bluetooth/` —— 蓝牙协议栈

Zephyr 内置了一个完整的蓝牙协议栈，通过了蓝牙 SIG 认证。支持 BLE（低功耗蓝牙，各种 Profile 如心率、血压、位置）、蓝牙 mesh（网状网络）、蓝牙 5.0+ 特性（长距离、高速度、广播扩展）、多种角色（Central、Peripheral、Broadcaster、Observer）。

这是 Zephyr 最强力的功能之一，很多 IoT 设备选择 Zephyr 就是因为它的蓝牙支持好。

`net/` —— 网络协议栈

完整的 TCP/IP 网络协议栈。基础协议有 TCP、UDP、IP、ICMP、IPv4、IPv6；应用协议有 HTTP、HTTPS、MQTT、CoAP、SNTP、DNS、Websocket；底层支持 Ethernet、WiFi、IEEE 802.15.4、6LoWPAN、Thread；安全方面有 TLS/DTLS 加密通信。

`fs/` —— 文件系统

支持多种文件系统：FAT（最通用，SD 卡常用）、LittleFS（专为 Flash 设计的轻量文件系统）、FFS（Nordic 的 Flash 文件系统）、FUSE（用户态文件系统）。

`shell/` —— 命令行 Shell

Zephyr 内置了一个功能强大的串口 Shell，可以通过串口终端输入命令来操作设备。支持命令自动补全、历史记录、管道、多种后端（串口、RTT、Telnet）。

`logging/` —— 日志系统

提供分级日志（ERROR、WARNING、INFO、DEBUG），支持多种后端（串口、RTT、网络）、日志过滤、运行时控制、十六进制数据打印。

`usb/` —— USB 子系统

USB 设备栈，支持 USB Device 模式（让设备被 PC 识别为 U 盘、串口、HID 等）、USB Host 模式（让设备能接 U 盘、键盘等）、USB OTG、USB-C。

`pm/` —— 电源管理

嵌入式设备通常很在意功耗。Zephyr 的电源管理支持多种低功耗状态（睡眠、深度睡眠、关机）、自动进入低功耗、唤醒源配置、每个设备的电源管理。

`dfu/` —— 固件升级

支持 OTA（Over-The-Air）升级，包括 MCUmgr 协议、镜像管理、A/B 分区切换。

`mgmt/` —— 设备管理

MCUmgr 是 Zephyr 的远程设备管理协议，支持远程文件传输、远程 Shell、固件升级、设备信息查询。

`ipc/` —— 进程间通信

进程间/核间通信，支持多核处理器核间消息传递。

`canbus/` —— CAN 总线

CAN 总线协议栈，支持 CANopen 和 ISOTP。

`debug/` —— 调试

包括 GDB Stub、性能分析、内存分析。

其他子系统

子系统	功能
`audio/`	音频处理
`display/`	显示子系统
`input/`	输入子系统
`fb/`	帧缓冲
`emul/`	设备模拟（测试用）
`dsp/`	数字信号处理
`rtio/`	实时 I/O 操作
`zbus/`	消息总线
`lorawan/`	LoRaWAN 协议
`modbus/`	Modbus 协议
`jwt/`	JSON Web Token
`stats/`	统计信息
`settings/`	设置持久化
`tracing/`	跟踪
`timing/`	时间测量
`task_wdt/`	任务级看门狗
`sd/`	SD 卡
`portability/`	可移植性
`random/`	随机数
`retention/`	数据保持
`sensing/`	传感器框架
`bindesc/`	二进制描述
`demand_paging/`	按需分页
`dap/`	Debug Access Port
`testsuite/`	测试套件
`llext/`	动态加载扩展
`sip_svc/`	SiP 服务

构建系统：`cmake/` + `scripts/`

`cmake/` —— CMake 构建模块

Zephyr 用 CMake 作为构建系统。cmake/ 目录存放构建过程中用到的各种 CMake 脚本和模块。

cmake/├── compiler/       ← 编译器配置（GCC、Clang、IAR 等）├── toolchain/      ← 工具链配置├── linker/         ← 链接脚本├── linker_script/  ← 链接脚本模板├── flash/          ← 烧录配置├── bintools/       ← 二进制工具（objcopy、objdump 等）├── modules/        ← 外部模块集成├── ide/            ← IDE 项目生成├── sca/            ← 静态代码分析├── emu/            ← 模拟器├── app/            ← 应用构建├── kobj.cmake      ← 内核对象配置├── gen_version_h.cmake ← 版本头文件生成└── ...

几个重要的子目录：

compiler/：Zephyr 支持多种编译器（GCC、Clang、IAR、ARM Compiler 等），每种编译器的选项和特性不同，这里做适配
toolchain/：工具链配置，Zephyr 有自己的 SDK（Zephyr SDK），也支持用厂家提供的工具链
linker/：链接脚本，定义程序在 Flash 和 RAM 中的布局
flash/：烧录配置，支持各种烧录器（J-Link、ST-Link、OpenOCD 等）

`scripts/` —— Python 脚本工具集

Zephyr 的构建和开发流程中大量使用 Python 脚本。scripts/ 就是这些脚本的"大本营"。

scripts/├── twister/        ← 自动化测试框架（Zephyr 的"pytest"）├── kconfig/        ← Kconfig 配置系统├── dts/            ← 设备树编译├── west_commands/  ← west 的扩展命令├── tracing/        ← 跟踪工具├── ci/             ← CI/CD 脚本├── release/        ← 发布脚本├── checkpatch.pl   ← 代码风格检查├── pylib/          ← Python 库├── coccinelle/     ← 代码模式检查├── tests/          ← 脚本自身的测试├── utils/          ← 工具脚本├── build/          ← 构建辅助├── logging/        ← 日志相关脚本├── net/            ← 网络工具├── coredump/       ← 核心转储解析├── footprint/      ← 代码大小分析├── native_simulator/ ← 本机模拟器├── generate_usb_vif/ ← USB VIF 生成├── list_boards.py  ← 列出所有支持的板子├── list_hardware.py ← 列出所有支持的硬件├── list_shields.py ← 列出所有扩展板├── get_maintainer.py ← 找出某文件的责任人└── ...

重点说说 twister/。Twister 是 Zephyr 的自动化测试框架，名字来源于"龙卷风"（tornado 的兄弟）。它能在真实硬件上跑测试、在 QEMU 模拟器上跑测试、在本机（native_posix）上跑测试、并行跑多个测试、生成测试报告。

Zephyr 每次提交代码，CI 都会用 twister 跑几千个测试用例，保证代码质量。

Kconfig 配置系统

什么是 Kconfig？

Zephyr 支持的硬件和功能太多了，一个具体的固件不可能全用上。比如做一个简单的温度计，不需要蓝牙、不需要 WiFi、不需要文件系统。怎么"裁剪"掉不需要的部分？

答案就是 Kconfig。它是一套配置系统，让你通过勾选的方式选择需要哪些功能。用过 Linux 内核的 make menuconfig 的话，Zephyr 的 west build -t menuconfig 是一模一样的体验。

Kconfig 文件分布

几乎每个目录里都有 Kconfig 文件：

Kconfig.zephyr —— 顶层 Kconfig，所有配置的入口
kernel/Kconfig —— 内核相关配置
drivers/Kconfig —— 驱动相关配置
subsys/Kconfig —— 子系统相关配置
各子目录里还有更细分的 Kconfig.* 文件

Kconfig 怎么用？

构建时打开配置菜单：

west build -b <board> -t menuconfig

会出来一个蓝色的文字菜单，用方向键浏览，空格键勾选，? 查看帮助。选完保存退出，配置就生效了。

配置会被保存到一个 .config 文件里，也可以保存为 <board>.conf 文件（通常放在项目的 prj.conf 里）。

Kconfig 相当于 Zephyr 的"功能开关面板"，想用什么功能就开什么，不用就关，让固件大小可控。

学习利器：`samples/` —— 示例代码

学 Zephyr 最好的方式

光看文档和源码学得慢。最好的学习方式是看示例、跑示例、改示例。Zephyr 官方提供了大量的示例代码，就在 samples/ 目录里。

samples/├── hello_world/          ← 最简单的 Hello World├── basic/                ← 基础示例├── synchronization/      ← 线程同步├── philosophers/         ← 哲学家就餐（经典并发示例）├── kernel/               ← 内核功能示例├── drivers/              ← 驱动使用示例├── bluetooth/            ← 蓝牙示例（几十个）├── net/                  ← 网络示例├── subsys/               ← 子系统示例├── sensor/               ← 传感器示例├── boards/               ← 板级特定示例├── application_development/ ← 应用开发示例├── arch/                 ← 架构相关示例├── compression/          ← 压缩├── cpp/                  ← C++ 示例├── modules/              ← 模块使用示例├── posix/                ← POSIX 示例├── shields/              ← 扩展板示例├── sysbuild/             ← 系统构建示例├── tfm_integration/      ← TF-M 安全集成示例├── userspace/            ← 用户空间示例└── fuel_gauge/           ← 电量计示例

从 `hello_world` 开始

每个示例的结构都很标准，以 hello_world 为例：

samples/hello_world/├── CMakeLists.txt   ← 构建文件├── prj.conf         ← 项目配置（Kconfig）├── README.rst       ← 说明文档├── sample.yaml      ← 测试配置（给 twister 用）└── src/    └── main.c       ← 主程序源码

main.c 里就是：

#include<zephyr/kernel.h>intmain(void){    printk("Hello World! %s\n", CONFIG_BOARD);return0;}

就这么简单。编译和运行：

west build -b qemu_x86 samples/hello_worldwest build -t run

几个值得关注的示例

philosophers/：经典哲学家就餐问题，演示多线程和同步
synchronization/：线程同步的基础用法
bluetooth/beacon/：做一个蓝牙 Beacon
bluetooth/central_hr/：做一个蓝牙中心设备，连接心率传感器
net/sockets/：网络 socket 编程示例
subsys/shell/：Shell 使用示例
subsys/logging/：日志使用示例

测试：`tests/` —— 质量保证

Zephyr 对测试的重视

Zephyr 是个严肃的项目，有严格的测试要求。tests/ 目录存放所有测试代码，由 twister 框架自动运行。

tests/├── kernel/          ← 内核测试（调度、线程、同步等）├── drivers/         ← 驱动测试├── bluetooth/       ← 蓝牙测试├── net/             ← 网络测试├── lib/             ← 库测试├── subsys/          ← 子系统测试├── arch/            ← 架构测试├── benchmarks/      ← 性能基准测试├── bsim/            ← 仿真测试（babbleSim）├── unit/            ← 单元测试（不需要硬件）├── integration/     ← 集成测试├── posix/           ← POSIX 兼容性测试├── kconfig/         ← Kconfig 测试├── cmake/           ← CMake 测试├── boot/            ← 启动测试├── misc/            ← 杂项测试├── modules/         ← 模块测试├── application_development/ ← 应用开发测试├── robot/           ← Robot Framework 测试└── test_config.yaml ← 测试配置

几个特别的测试目录

benchmarks/：性能基准测试，测量 Zephyr 各项操作的性能，比如线程切换耗时、中断响应延迟。

bsim/：babbleSim 仿真测试。蓝牙这种东西，在真实硬件上测试很麻烦，babbleSim 可以在 PC 上模拟多个蓝牙设备互相通信，测试协议栈的正确性。

unit/：单元测试，不需要真硬件，在 PC 上直接跑，测试单个函数或模块的逻辑。

robot/：Robot Framework 测试，用 Python 写的自动化测试，可以测端到端的场景。

文档：`doc/` —— 官方说明书

想查文档？在这里

Zephyr 的官方文档用 Sphinx + reStructuredText 写的，源文件就在 doc/ 目录。可以在 Zephyr 官网看到编译后的 HTML 版本。

doc/├── index.rst          ← 文档首页├── introduction/      ← 介绍├── develop/           ← 开发指南├── kernel/            ← 内核文档├── hardware/          ← 硬件支持├── services/          ← 子系统服务├── connectivity/      ← 连接性（蓝牙/网络）├── security/          ← 安全├── safety/            ← 功能安全├── contribute/        ← 贡献指南├── releases/          ← 版本发布说明├── project/           ← 项目信息├── templates/         ← 模板├── _static/           ← 静态资源├── _templates/        ← Sphinx 模板├── _scripts/         ← 文档构建脚本├── _extensions/       ← Sphinx 扩展├── _doxygen/          ← Doxygen 配置（API 文档）├── images/            ← 图片资源├── conf.py            ← Sphinx 配置├── build/             ← 文档构建输出└── ...

几个实用的文档章节

introduction/：新手从这里开始
develop/：开发指南，怎么建项目、怎么编译、怎么调试
kernel/：内核原理详解，讲线程、调度、同步
hardware/：硬件支持，哪些芯片和板子被支持
services/：各子系统的用法
connectivity/：蓝牙和网络的用法
security/：安全相关，包括 TLS、安全启动、TF-M
safety/：功能安全，IEC 61508、ISO 26262 这些安全标准

其他目录和文件

`snippets/` —— 配置片段

Snippets 是可复用的配置片段，包含设备树片段和 Kconfig 片段。构建时引入这些片段，可以快速开启某些功能。

snippets/├── cdc-acm-console/    ← USB CDC ACM 串口控制台├── nordic-flpr/        ← Nordic FLPR 核心配置├── nordic-flpr-xip/    ← FLPR 核心从 Flash 运行├── nordic-ppr/         ← Nordic PPR 核心配置├── nordic-ppr-xip/     ← PPR 核心从 Flash 运行├── nus-console/        ← Nordic UART Service 控制台├── ram-console/        ← RAM 控制台├── rtt-console/        ← RTT 控制台└── xen_dom0/           ← Xen Domain 0

比如想用 RTT（Real-Time Transfer）做控制台输出（比串口快得多，调试利器），引入 rtt-console snippet 就行。

`share/` —— 共享文件

存放 CMake 包导出文件，让外部项目能通过 find_package(Zephyr) 引用 Zephyr。包含：

zephyr-package/ —— Zephyr CMake 包
sysbuild/ —— sysbuild（多镜像构建）CMake 包
zephyrunittest-package/ —— 单元测试 CMake 包

`misc/` —— 杂项

放一些不好分类的东西，generated/ 子目录存放构建过程中生成的文件。

`modules/`（zephyr 目录内的）

跟顶层的 modules/ 配合，用于把外部模块的 CMake 集成到 Zephyr 构建系统中。

`submanifests/` —— 子清单

west 的子清单目录，支持额外的仓库管理，比较少用。

`build/` —— 构建输出

编译时产生的中间文件和最终固件都在这里，不是源码，可以随时删除重建。

重要的顶层文件

文件	作用
`CMakeLists.txt`	顶层 CMake 构建文件，整个构建的入口
`Kconfig` / `Kconfig.zephyr`	Kconfig 配置系统的顶层文件
`west.yml`	west 的清单文件，定义了要拉取哪些外部仓库
`VERSION`	Zephyr 版本号
`SDK_VERSION`	推荐的 Zephyr SDK 版本
`version.h.in`	版本头文件模板
`LICENSE`	Apache 2.0 许可证
`MAINTAINERS.yml`	维护者列表（每个模块由谁负责）
`CODEOWNERS`	GitHub 代码所有者（PR 通知谁 review）
`CODE_OF_CONDUCT.md`	社区行为准则
`CONTRIBUTING.rst`	贡献指南
`README.rst`	项目说明
`.clang-format`	C 代码格式化规则
`.editorconfig`	编辑器配置
`.checkpatch.conf`	代码风格检查配置
`.gitlint`	Git commit message 格式规则
`.yamllint`	YAML 文件格式检查
`.gitattributes` / `.gitignore`	Git 配置
`.mailmap`	邮件地址映射（处理同一人多个邮箱的情况）
`zephyr-env.sh` / `zephyr-env.cmd`	环境变量设置脚本（Linux/Windows）
`.codecov.yml`	代码覆盖率配置
`.github/`	GitHub Actions CI 配置、Issue 模板

它们之间的关系——一张图看懂

看了这么多，可能有点晕。理一下 Zephyr 各目录之间的依赖关系：

横向支撑：

cmake/ + scripts/      ← 构建系统（编译、链接、烧录）Kconfig                ← 配置系统（裁剪功能）boards/                ← 板子配置（针对具体硬件）doc/                   ← 文档tests/                 ← 测试

实战：怎么用这些目录

光知道目录是啥还不够，来点实用的——实际开发时会怎么跟这些目录打交道？

开发流程

选板子：去 boards/ 找你用的开发板，确认 Zephyr 支持它
建项目：参考 samples/ 创建自己的项目，写 CMakeLists.txt、prj.conf 和 main.c
查 API：去 include/ 找需要的头文件，看 API 怎么用
配置功能：用 menuconfig（基于 Kconfig）开启需要的功能
编译：west build -b <board>（用 cmake/ 和 scripts/）
烧录：west flash（用 cmake/flash/ 配置）
调试：用 shell/ 和 logging/ 子系统输出调试信息
测试：参考 tests/ 写测试，用 twister 跑

常见场景对应目录

我想做的事	该看哪个目录
我的板子 Zephyr 支持吗	`boards/`
这个芯片怎么初始化	`soc/`
这个外设怎么用	`drivers/` + `include/zephyr/drivers/`
内核 API 怎么用	`include/zephyr/kernel.h` + `samples/kernel/`
怎么用蓝牙	`subsys/bluetooth/` + `samples/bluetooth/`
怎么联网	`subsys/net/` + `samples/net/`
怎么写文件	`subsys/fs/`
怎么加日志	`subsys/logging/`
怎么加串口命令	`subsys/shell/`
怎么做低功耗	`subsys/pm/`
怎么做 OTA 升级	`subsys/dfu/` + `subsys/mgmt/`
怎么定义硬件信息	`dts/` + `boards/`
怎么配置编译选项	`Kconfig` + `prj.conf`
怎么看官方文档	`doc/`
怎么学别人怎么写	`samples/`
怎么写测试	`tests/`

给新手的建议

学习路径

先跑 hello_world：samples/hello_world/，先让 Zephyr 跑起来
看内核文档：doc/kernel/，理解线程、调度、同步这些基本概念
跑几个示例：samples/basic/、samples/synchronization/、samples/philosophers/
试试外设：GPIO、UART、I2C，看 samples/drivers/
试试子系统：Shell、Logging，看 samples/subsys/
根据需要深入：需要蓝牙就看 subsys/bluetooth/，需要网络就看 subsys/net/

别被目录吓到

Zephyr 代码量很大，目录很多，但你不需要全部了解。大部分时候只需要：

知道 API 在 include/ 里
知道配置用 Kconfig
知道硬件描述在 dts/ 和 boards/
知道示例在 samples/

其他目录，用到的时候再查就行。

善用工具

west boards：列出所有支持的板子
west build -t menuconfig：配置功能
west build -t guiconfig：图形化配置
scripts/get_maintainer.py：找某个文件的责任人
scripts/list_boards.py：列出板子信息

写在最后

Zephyr 的目录结构借鉴了 Linux 内核的很多实践：设备树、Kconfig、CMake 构建、模块化设计。这些设计让 Zephyr 既能做到极简（裁剪到几十 KB），又能做到功能丰富（蓝牙、网络、文件系统全都有）。

理解了目录结构，就掌握了 Zephyr 的"地图"。以后不管想找什么功能，都知道该去哪里看。

如果对某个具体目录还想深入了解，欢迎在评论区留言，可以再展开细说。

全文完
如果觉得有帮助，欢迎点赞、在看、转发。
更多嵌入式技术干货，请关注本公众号，下期见。

本文基于 Zephyr 源码目录结构撰写，Zephyr 在持续演进，部分目录可能有调整，请以最新源码为准。

顶层的"大院子"：west 工作区

.west/ —— west 的"身份证"

zephyr/ —— 核心代码库

bootloader/ —— 启动加载器

modules/ —— 外部依赖模块

tools/ —— 开发工具

libgcc_s_fix/ —— 工具链补丁

.vscode/ —— 编辑器配置

深入核心：zephyr/ 目录全景

最底层：跟 CPU 和芯片打交道的目录

arch/ —— CPU 架构适配层

soc/ —— 片上系统（SoC）适配层

boards/ —— 开发板配置

硬件描述层：dts/ —— 设备树
