V20 变频器制动单元电阻选型安装避坑指南

西门子V20 外形尺寸为 FSAA至FSAD（对应功率0.12kW 至3kW）的变频器不带内置制动单元，简单说订货号后缀UV1表示不带内置制动单元。快速停机需实现能耗制动工况，必须额外购买并安装外接制动模块，然后将制动电阻连接到制动模块上。最近安装调试情况整理给大家，避免选型及调试踩坑：

接线路径：变频器 -> 制动模块 -> 制动电阻

步骤一：安装制动模块

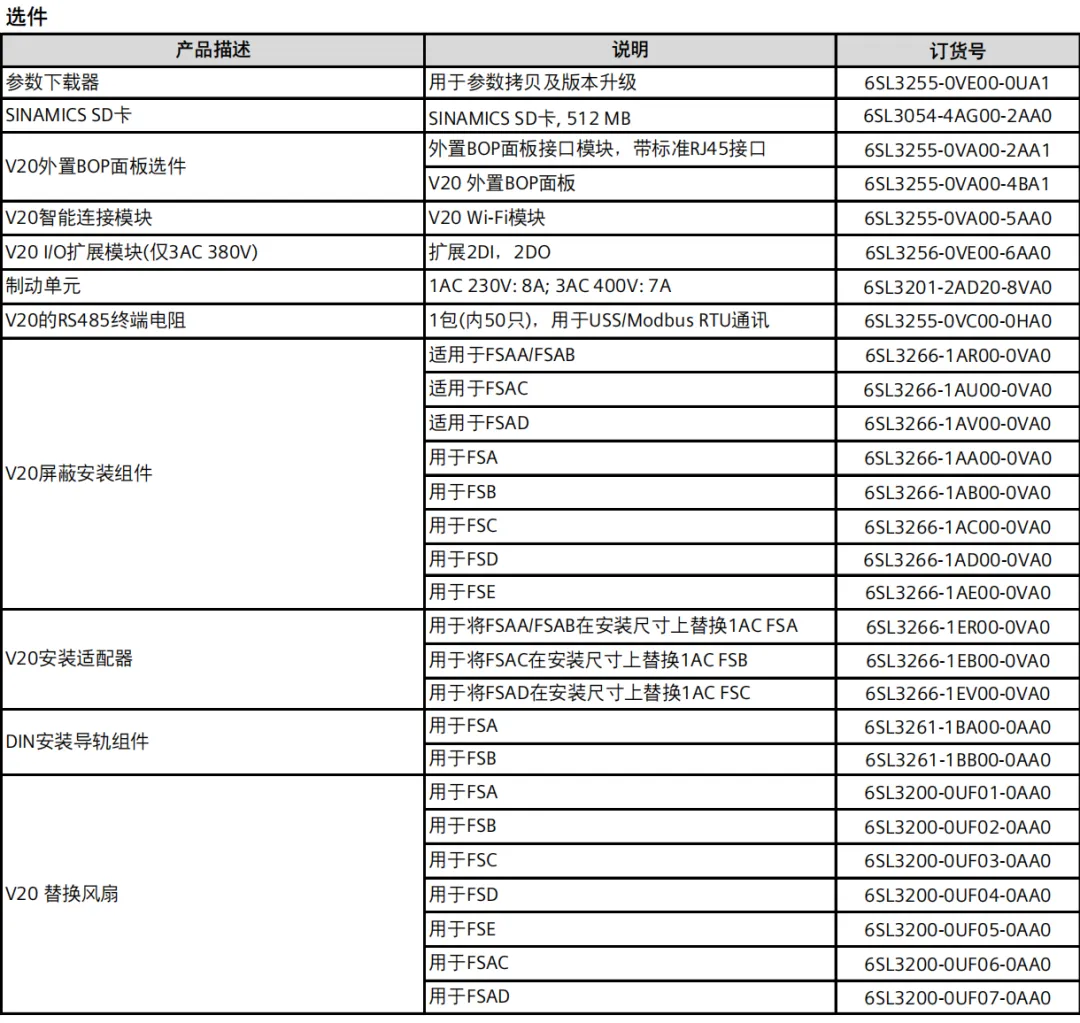

外接制动模块订货号：通常为6SL3201-2AD20-8VA0

一般认为西门子的周边配件是第三方贴牌，价格高，本次实际购买西门子这款制动单元价格比第三方便宜，并且体积小，还有调节功能

步骤二：连接制动电阻

电阻选型：对应 3kW (FSAD) 的制动电阻订货号：通常为 6SE6400-4BC12-5CA0,确保制动电阻的阻值在选型样本推荐阻值的 ±10% 范围内，否则可能损坏制动单元或导致制动效果变差。本次购买第三方铝壳制动电阻，价格便宜，使用正常
接线端子：制动电阻通常连接在制动模块的 R+ 和 R- 端子，无极性区分，电阻金属外壳接 PE 保护地。
将制动电阻连接到外接制动模块的输出端子上，禁止变频器 R1/R2 端子直接接电阻（无内置斩波器变频器，会炸机）

启用制动：在变频器参数中设置【核心参数】 P1240 = 0

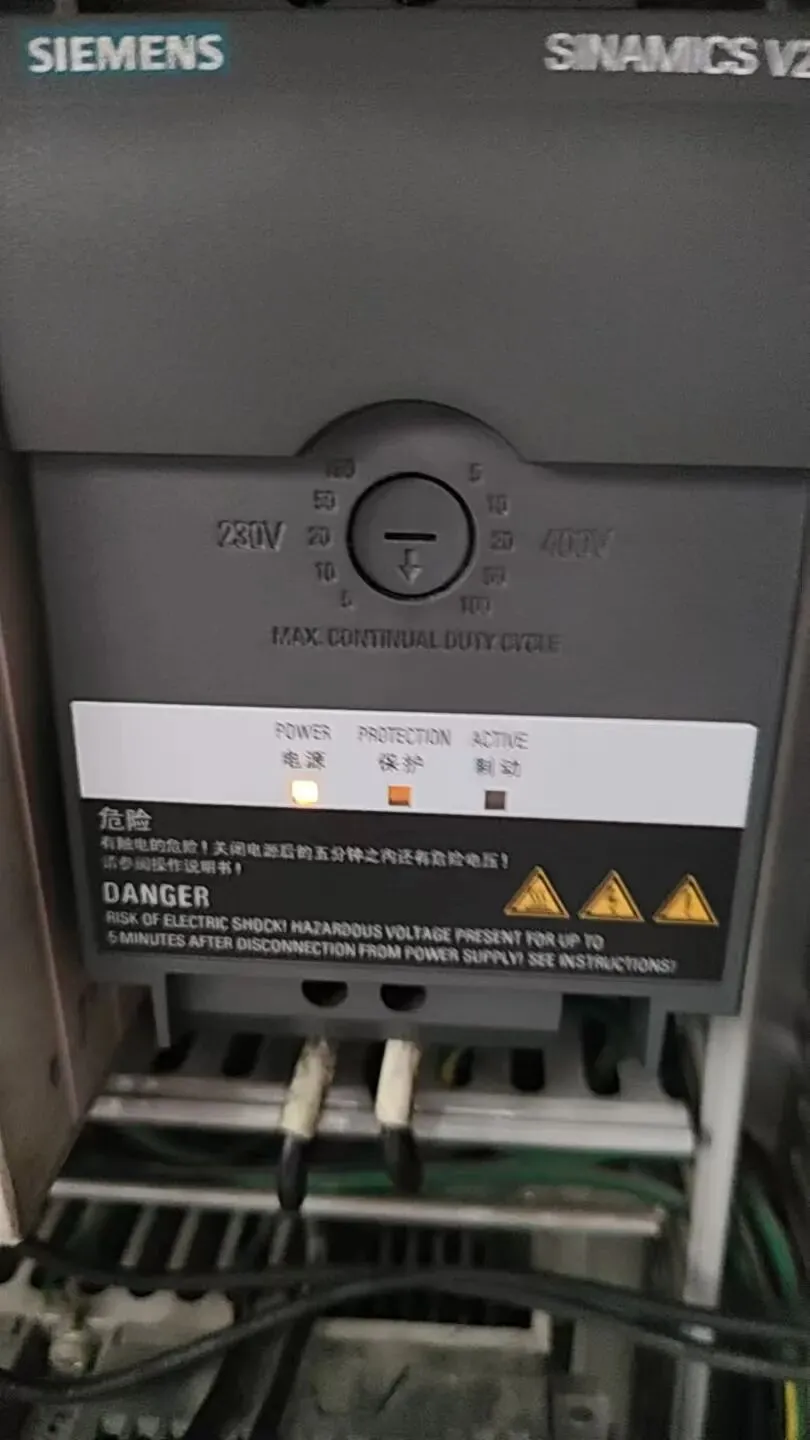

制动占空比：P1237：制动占空比（与硬件旋钮匹配）硬件拨 5% → P1237=5；拨 10%→10；拨 20%→20。占空比拨钮：模块上有 2 档占空比拨钮，有230V和380V档位，根据电压设定

5：轻载、慢速启停（占空比5%，常规输送机、风机）

10：中等惯量、频繁启停（机床、小型提升机）

20：大惯量、快速急停（卷扬、离心机）

3、减速时间参数按需调整：P1121（斜坡下降时间）：快速制动设0.5~2s；普通工况3~10s。

黄灯常亮：模块供电正常；

绿灯闪烁：制动斩波器工作，电阻消耗能量；

红灯亮：过热/短路保护，立即断电检查接线与电阻。

3、带载满载调试

带额定负载往复启停，连续测试10次快速停车；

触摸制动电阻外壳，微温正常；烫手发红说明电阻功率偏小，更换更大功率；

若偶尔报F0002：①加大电阻功率②延长减速时间③将占空比旋钮调至20%。

4、故障排查

上电红灯亮：R+/R -短路、电阻断路、模块过热；

快速停机报F0002：P1240未设0、直流母线线缆过长、电阻阻值偏大；

制动无效、绿灯不亮：DC+/DC -接反/虚接、模块损坏。
