滑动变阻器运用
1（2013•宿迁）如图是一种自动测定油箱内油面高度的装置，R 是滑动变阻器，它的金
2
属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道
油箱内油面的高度，当油面上升时（ ）
A．电压表和油量表示数都变小
B．电压表和油量表示数都变大
C．电压表示数变大，油量表示数变小
D．电压表示数变小，油量表示数变大

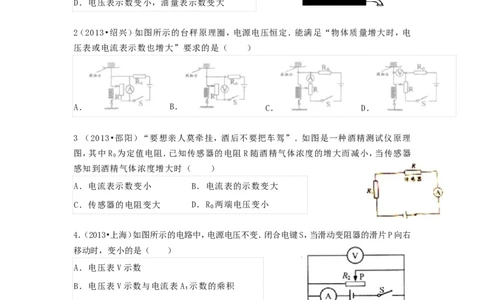

2（2013•绍兴）如图所示的台秤原理圈，电源电压恒定．能满足“物体质量增大时，电
压表或电流表示数也增大”要求的是（ ）
A． B． C． D．
3 （2013•邵阳）“要想亲人莫牵挂，酒后不要把车驾”．如图是一种酒精测试仪原理
图，其中R 为定值电阻．已知传感器的电阻 R随酒精气体浓度的增大而减小，当传感器
0
感知到酒精气体浓度增大时（ ）
A．电流表示数变小 B．电流表的示数变大
C．传感器的电阻变大 D．R 两端电压变小
0
4．（2013•上海）如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器的滑片P向右
移动时，变小的是（ ）
A．电压表V示数
B．电压表V示数与电流表A 示数的乘积
1
C．电流表A 示数
1
D．电压表V示数与电流表A示数的乘积
5（2012•宁波）如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进
入的烟室中，装有一个激光发生器及带有一感光电阻（R）的电路，R为定值电阻，电源电压恒
0
定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化．当烟雾达到某一浓
1度时，探测器便会发出警报．已知光照越强，感光电阻阻值越小，反之则越大．当烟雾进入烟

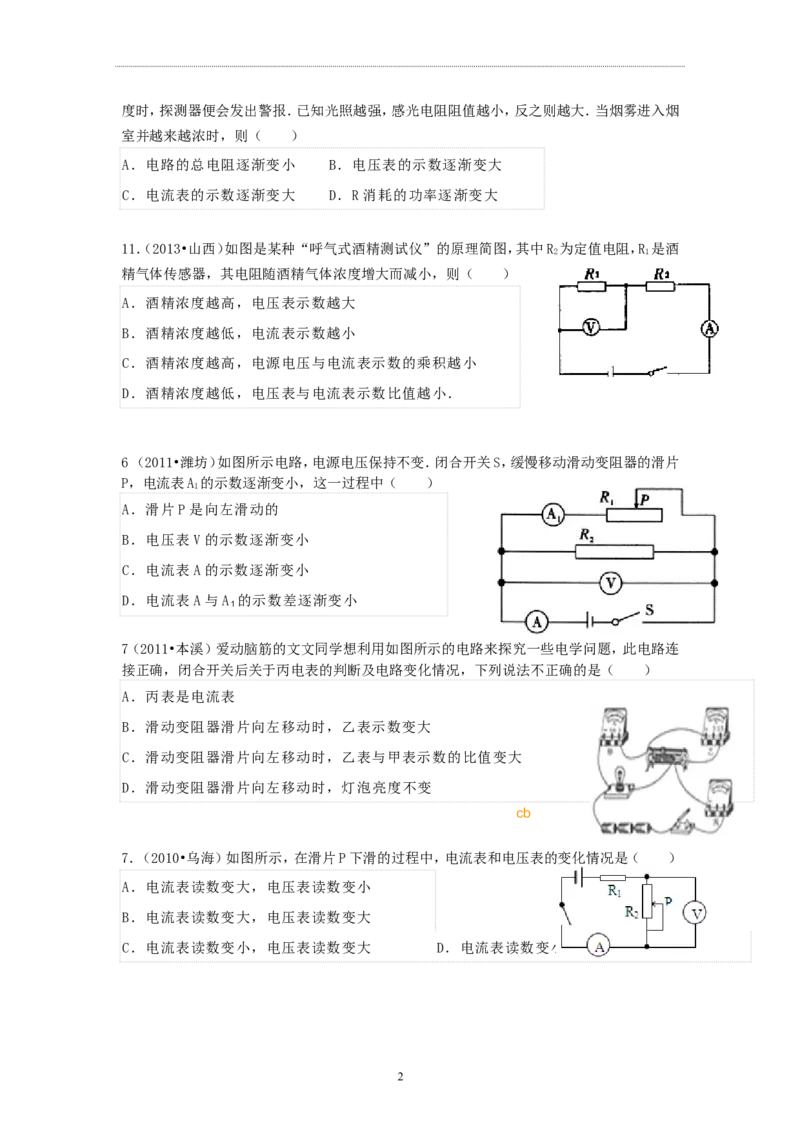

室并越来越浓时，则（ ）
A．电路的总电阻逐渐变小 B．电压表的示数逐渐变大
C．电流表的示数逐渐变大 D．R消耗的功率逐渐变大
11．（2013•山西）如图是某种“呼气式酒精测试仪”的原理简图，其中R 为定值电阻，R 是酒
2 1
精气体传感器，其电阻随酒精气体浓度增大而减小，则（ ）
A．酒精浓度越高，电压表示数越大
B．酒精浓度越低，电流表示数越小
C．酒精浓度越高，电源电压与电流表示数的乘积越小
D．酒精浓度越低，电压表与电流表示数比值越小．

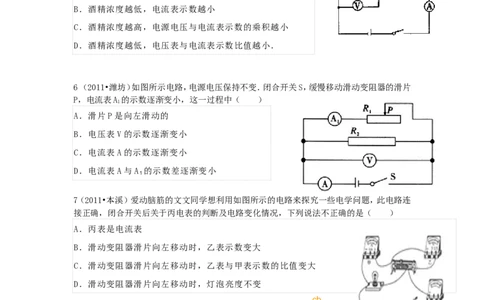

6 （2011•潍坊）如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片
P，电流表A 的示数逐渐变小，这一过程中（ ）
1
A．滑片P是向左滑动的
B．电压表V的示数逐渐变小
C．电流表A的示数逐渐变小
D．电流表A与A 的示数差逐渐变小
1
7（2011•本溪）爱动脑筋的文文同学想利用如图所示的电路来探究一些电学问题，此电路连
接正确，闭合开关后关于丙电表的判断及电路变化情况，下列说法不正确的是（ ）
A．丙表是电流表
B．滑动变阻器滑片向左移动时，乙表示数变大
C．滑动变阻器滑片向左移动时，乙表与甲表示数的比值变大
D．滑动变阻器滑片向左移动时，灯泡亮度不变
cb
7．（2010•乌海）如图所示，在滑片P下滑的过程中，电流表和电压表的变化情况是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变大，电压表读数变大
C．电流表读数变小，电压表读数变大 D．电流表读数变小，电压表读数变小

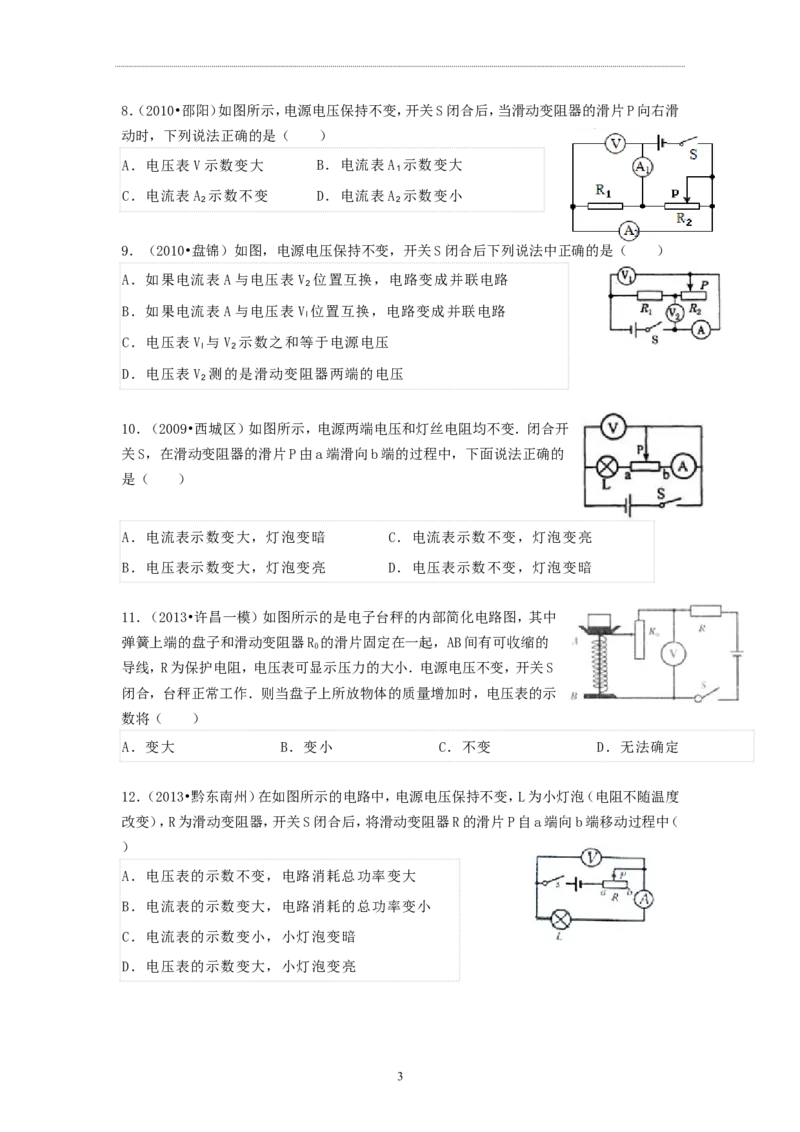

28．（2010•邵阳）如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片P向右滑
动时，下列说法正确的是（ ）
A．电压表V示数变大 B．电流表A 示数变大
1
C．电流表A 示数不变 D．电流表A 示数变小
2 2
9．（2010•盘锦）如图，电源电压保持不变，开关S闭合后下列说法中正确的是（ ）
A．如果电流表A与电压表V 位置互换，电路变成并联电路
2
B．如果电流表A与电压表V 位置互换，电路变成并联电路
l
C．电压表V 与V 示数之和等于电源电压
l 2
D．电压表V 测的是滑动变阻器两端的电压
2

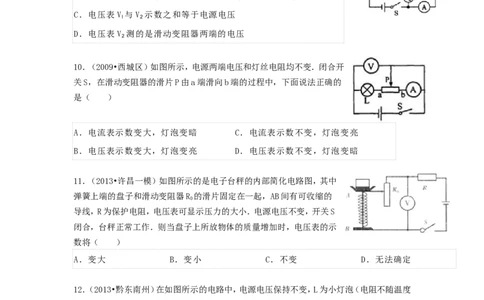

10．（2009•西城区）如图所示，电源两端电压和灯丝电阻均不变．闭合开
关S，在滑动变阻器的滑片P由a端滑向b端的过程中，下面说法正确的
是（ ）
A．电流表示数变大，灯泡变暗 C．电流表示数不变，灯泡变亮
B．电压表示数变大，灯泡变亮 D．电压表示数不变，灯泡变暗
11．（2013•许昌一模）如图所示的是电子台秤的内部简化电路图，其中
弹簧上端的盘子和滑动变阻器R 的滑片固定在一起，AB间有可收缩的
0
导线，R为保护电阻，电压表可显示压力的大小．电源电压不变，开关S
闭合，台秤正常工作．则当盘子上所放物体的质量增加时，电压表的示
数将（ ）
A．变大 B．变小 C．不变 D．无法确定
12．（2013•黔东南州）在如图所示的电路中，电源电压保持不变，L为小灯泡（电阻不随温度
改变），R为滑动变阻器，开关S闭合后，将滑动变阻器R的滑片P自a端向b端移动过程中（
）
A．电压表的示数不变，电路消耗总功率变大
B．电流表的示数变大，电路消耗的总功率变小
C．电流表的示数变小，小灯泡变暗
D．电压表的示数变大，小灯泡变亮
313．（2013•宁德）将光敏电阻R、定值电阻R、电流表、电压表、开关和电源
0
连接成图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，
逐渐增大光敏电阻的光照强度，观察电表示数的变化情况是（ ）
A．电流表和电压表示数均变大
B．电流表和电压表示数均变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大

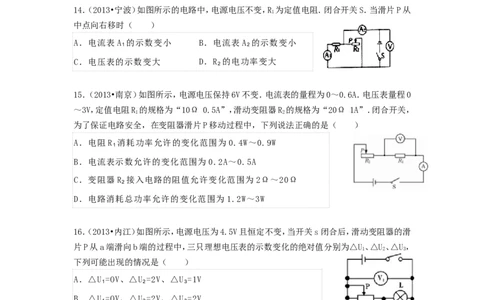

14．（2013•宁波）如图所示的电路中，电源电压不变，R 为定值电阻．闭合开关S．当滑片P从
1
中点向右移时（ ）
A．电流表A 的示数变小 B．电流表A 的示数变小
1 2
C．电压表的示数变大 D．R 的电功率变大
2
15．（2013•南京）如图所示，电源电压保持6V不变．电流表的量程为0～0.6A．电压表量程0
～3V，定值电阻R 的规格为“10Ω 0.5A”，滑动变阻器R 的规格为“20Ω 1A”．闭合开关，
1 2
为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是（ ）
A．电阻R 消耗功率允许的变化范围为0.4W～0.9W
1
B．电流表示数允许的变化范围为0.2A～0.5A
C．变阻器R 接入电路的阻值允许变化范围为2Ω～20Ω
2
D．电路消耗总功率允许的变化范围为1.2W～3W
16．（2013•内江）如图所示，电源电压为4.5V且恒定不变，当开关s闭合后，滑动变阻器的滑
片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为△U、△U、△U，
1 2 3
下列可能出现的情况是（ ）
A．△U =OV、△U =2V、△U =1V
1 2 3
B．△U =OV、△U =2V、△U =2V
1 2 3
C．△U =0.5V、△U =1V、△U =1.5V
1 2 3
D．△U =0.2V、△U =1V、△U =0.8V
1 2 3
bb
17．（2013•眉山）如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P
向右移动过程中，下列说法正确的是（ ）
A．电路中总电阻变大
B．电压表的示数变小
4C．电压表示数与电流表示数的比值不变
D．电路消耗的总功率变小
18．（2013•丰台区二模）如图所示，电路中电源两端电压不变，R为定值电阻．将滑动变阻器
的滑片P置于中点，闭合开关S后，各电表均有示数．现将滑动变阻器的滑片P由中点向左移
动，则（ ）
A．电流表的示数变大
B．电压表V 的示数变大
1
C．电压表V 的示数变大
2
D．电压表V 示数与电流表示数的比值变小
2
19（2012•西宁）如图所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，
下列判断正确的是（ ）
A．电压表示数变大 B．电流表A 的示数变小
1
C．灯泡变暗 D．电流表A 的示数变小
2
d
20 （2013•葫芦岛）如图所示，电源电压保持不变，灯泡的电阻不变且与R 的电阻相等．
0
闭合开关S，当滑片S从中点向右滑到某一点时，下列有关说法正确的是（ ）
A．电流表A的示数变大，电压表V 与V 的示数均变小
1 2
B．电压表V 与电流表A的示数比值变小
1
C．电压表V 与电流表A的示数比值变大
2
D．电压表V 、V 的示数差与电流表A的示数之比变大
1 2
21．（2010•娄底）如图所示电路中，电源电压保持不变，当开关S闭合且滑动变阻器的滑片P
向右移动时，电表的示数变化情况是（ ）
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数减小
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变
22．（2010•营口）如图所示，当开关S闭合，滑动变阻器的滑片P向右滑动时，下列说
法正确的是（ ）
5A．电压表的示数不变 B．电流表A 的示数变小
2
C．电流表A 示数不变 D．灯泡L变亮
1
23．（2010•德阳）如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正
确的是（ ）
A．电压表V 示数变大，灯泡L的实际功率变小
1
B．电压表V 示数变大，灯L的亮度变亮
2
C．电流表A的示数变大，灯L的亮暗变暗
D．电压表V 与电流表A示数比值变大，灯L的亮度变暗
1
24．（2013•福州）图是一个环境温度监控电路原理图．电源电压不变，R
0
为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升
高而变小．若环境温度升高，闭合开关S．则（ ）
A．热敏电阻R的阻值变大 B．电压表的示数变大
C．通过电阻R的电流变小 D．电阻R两端电压变大
25．（2013•河北）如图所示，电源电压保持不变，R 和R 为定值电阻．下列说法正确的是（
1 2
）
A．只闭合S ，滑片P向右滑动，电压表示数变大
1
B．先闭合S ，再闭合S ，电压表示数变大，电流表示数不变
1 2
C．先闭合S 和S ，再闭合S ，电压表与电流表示数的比值变小
1 2 3
D．闭合S 、S 和S ，滑片P向右滑动，电压表与电流表示数的比值变大
1 2 3
26．（2013•长沙） 在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S 均闭
1
合时，灯泡正常发光，电压表示数为12V；若再断开S ，灯泡的实际功率变为原来的
1
1/4，则下列选项正确的是（ ）
A．电路中电源电压为24V
B．电阻R 的阻值为27Ω
1
C．断开S 后，电压表的示数变大
1
6D．断开S 前后，电流表的示数之比为4：1
1

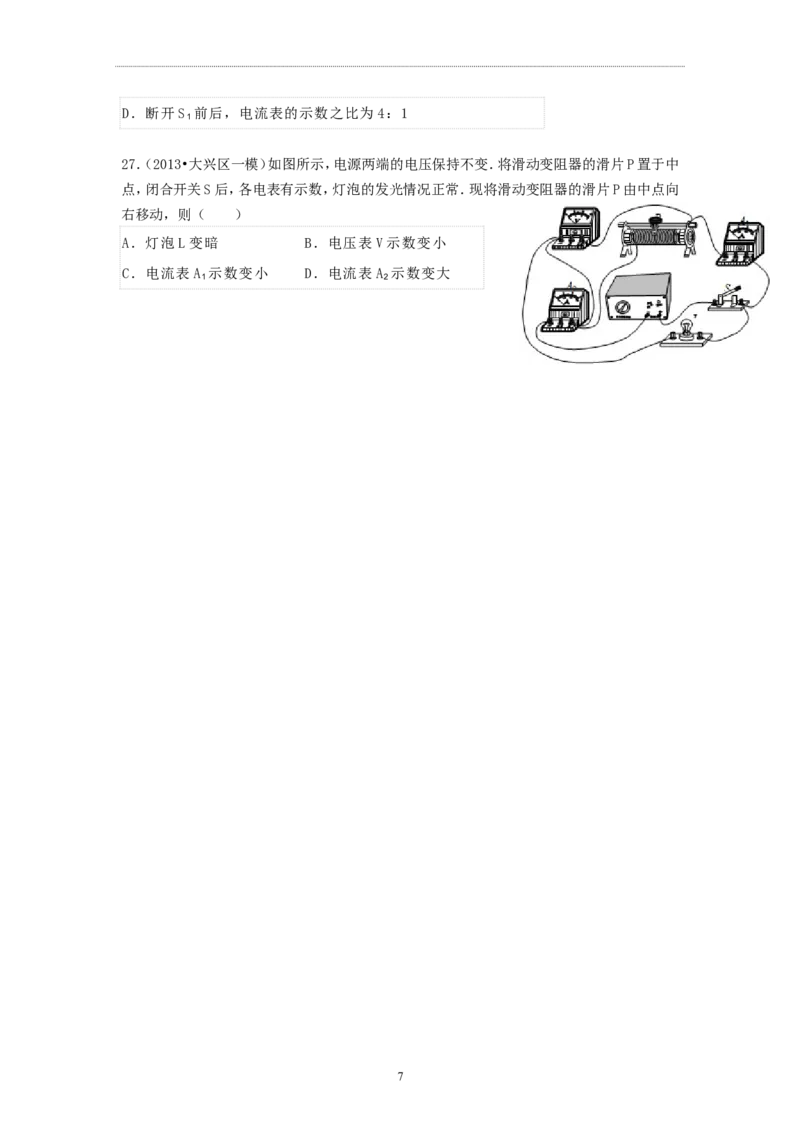

27．（2013•大兴区一模）如图所示，电源两端的电压保持不变．将滑动变阻器的滑片P置于中
点，闭合开关S后，各电表有示数，灯泡的发光情况正常．现将滑动变阻器的滑片P由中点向
右移动，则（ ）
A．灯泡L变暗 B．电压表V示数变小
C．电流表A 示数变小 D．电流表A 示数变大
1 2
