电学综合计算（一）--动态电路
1、如图所示的电路，电源电压为3V保持不变，R2=3Ω，小灯泡L上标有“3V
1.5W”的字样。
（1）当开关S1、S2都断开时，电流表示数为0.3A，求R1的阻值和小灯泡消耗的
实际功率。
（2）当开关S1、S2都闭合时，求干路中的电流。(不考虑灯丝电阻随温度的变化)
2、如图所示的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电
压变化关系如图所示，求：
（1）R1的阻值大小；
（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压；
（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率。
3、如图所示电路，电源电压为12V保持不变，灯泡L标有“12V 6W”字样，滑动变阻器的最大阻值R1=18Ω，R0为定值电阻。
（1）闭合开关S1、S2，将滑动变阻器的滑片移至b点，电流表示数为1.5A，求R0
的阻值。
（2）闭合开关S1，断开S2，将滑动变阻器的滑片移至a点，求R0两端的电压。
L

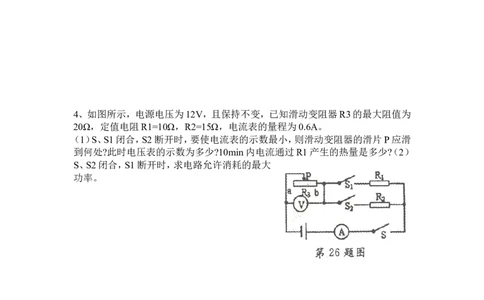

4、如图所示，电源电压为12V，且保持不变，已知滑动变阻器R3的最大阻值为
20Ω，定值电阻R1=10Ω，R2=15Ω，电流表的量程为0.6A。
（1）S、S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑
到何处?此时电压表的示数为多少?10min内电流通过R1产生的热量是多少?（2）
S、S2闭合，S1断开时，求电路允许消耗的最大
功率。
5、在如图所示的电路中，电源电压恒为 12V， R1=12Ω，灯泡 L 上标有“12V6W”的字样，假如灯泡的电阻不随温度而变化。计算结果保留到小数点后
两位数字。
（1）只闭合开关S1时，电压表的示数为4V，求此时滑动变阻器R2连入电路的阻
值和灯泡的实际电功率；
（2）再闭合开关S2、S3，求此时电流表A的示数。
6、如图所示，电源电压U保持不变，滑动变阻器R2的最大阻值为50Ω。当S闭合、
S1断开，P在b端时，灯泡L的功率为0.4W，电流表的示数为0.2A；当S 、S1均
闭合，P在a端时，电流表的示数为1.5A。求：
（1）灯L的电阻RL和电源电压；（2）电阻R1的阻值。7、如图所示的电路图中，R1=30Ω，R2=20Ω，电源电压不变。(设小灯泡的电阻不
变)
(1)当S1、S2都闭合时，电流电A1的示数为0．5 A，小灯泡恰好正常发光，求电
源电压。
(2)当S1、S2都断开时，电流表A2的示数为0．2A，求小灯泡的电阻和实际功率。
(3)小灯泡的额定功率是多少?电学综合计算（二）--生活实际问题
1、小华家买了一个家用电吹风，如图甲所示。其简化电路如图乙所示，主要技术
参数如右表。
型号 SHZ2010－624
热风温度 50℃~75℃
热 风 时 ：
额定功率 1000W
插头 冷风时：120W
甲 乙 额定电压 220V
质量 0.5kg
请解答如下问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流
是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？
2、浴霸是安装在浴室可供取暖和照明的家用电器，某浴霸的铭牌和简化电路图
如图所示，图中L1为额定功率40W的照明灯，L2为额定功率880W的红外线取
暖灯。求：
(1)照明灯正常工作时电阻为多少欧姆？
(2)取暖灯正常工作时的电流为多少安培？
(3)若让L，和k同时正常工作500秒钟，共消耗多少电能？3、妈妈为了让明明在家里有一个舒适的学习和生活环境，新买了一台科龙牌挂
式空调机，细心的明明观察后发现这台空调的铭牌参数如下表所示：
请问：
(1)这台空调正常工作时通过的电流是多少安?
(2)如果这台空调每天正常工作2h，那么一个月(按30天计算)要消耗多少电能?
（3)如果这台空调在用电高峰期时的实际电压是200V，那么实际消耗的电功率
是多少瓦?(结果保留整数)
4、小明家新购置一个电饭锅，其铭牌如下表所示，表格中的额定功率均是指电路
的总功率，电路原理简图如图10所示，图中的S1是电源开关，S2是加热、保温转
换开关。小明在一次煮饭的过程中，同时闭合开关S1和S2，通电15min后，开关
S2弹起断开，电饭锅进入焖饭保温工作状态，再经过10min后，锅内米饭完全煮
熟，开关S1断开。试计算：（1）在这次煮饭的全过程中，电饭锅消耗了多少电能？
（2）R1和R2的阻值分别是多大？5、物理兴趣小组的同学们设计了一个饮水机模型，其电路实物连接示意图如图
所示。电路中电源电压为12V，且保持不变，R1是供加热的电阻丝，R2是一个定
值电阻。当开关S1、S2都闭合时，电流表示数为0.8A；当开关S1闭合、S2断开时，
电压表示数为7.5V。求：
（1）电阻丝R1的阻值。
（2）开关S1闭合、S2断开时，电流表的示数及R2的阻值。
（3）开关S1、S2都闭合时，这个模型处于加热状态还是保温状态？请计算出此状
态下它的功率。
