夜雨聆风
说明：本文主要介绍 BET 比表面积的计算对象、数值增大与减小的结构来源，以及吸附质、脱气条件和拟合区间造成的测试差异。
BET 比表面积这个数值从哪里来？
BET 比表面积区别于显微镜量出的几何外形，它来自气体吸附等温线的 BET 方程拟合，物理量是单位质量可达吸附面积。吸附探针能够接触的颗粒外表面、孔壁和裂隙表面都会计入结果，封闭孔与探针到不了的狭窄部位不在其中。
拟合得到单分子层容量 nm，再按 SBET=nmNAσ/m 换算面积。σ 是吸附分子的截面积，m 是样品质量，常用单位为 m2·g−1。这个单位包含质量归一化。
BET 线性式的斜率和截距还给出常数 C。C 与第一吸附层和后续液化层之间的吸附能差相关，其物理含义区别于孔径与活性位数量。只报面积而省去拟合区间、相关系数和 C 值，会丢掉判断拟合质量的关键坐标。
同一块固体可含有外表面、微孔壁和介孔壁。一个 BET 总数没有把三类面积分开，也没有标出表面化学组成、润湿性或反应物在液相中的可达程度。表面化学仍须另行表征。
所以，数值变大的基础含义是每克样品承载的单层吸附容量增大；数值变小则相反。材料为何改变，要沿颗粒尺度、孔壁生成与消失、质量分母和测试协议继续拆分。
数值变大时增加的是哪一类可达表面？
颗粒细化、剥离与粗糙化
致密球形颗粒的外比表面积近似为 6/(ρd)。在密度 ρ 不变时，粒径 d 减半，外表面积约增至两倍。研磨、纳米化、片层剥离和表面起伏增多，都能抬高外表面贡献，其大小还受密度和形状影响。外表面模型只用于数量级估算。
粒径细化若还伴随团聚，新增表面会在颗粒接触处被遮蔽。此时 TEM 看到的一次颗粒尺寸下降，而气体吸附面积增幅较小，两个结果并无冲突：一个记录局部晶粒，一个记录探针可达面积，两者的统计尺度不同。团聚程度决定两项结果的差值。
该样品的 TEM 孔结构与吸附曲线可作同组对照。开放纳米孔与低压吸附增幅彼此对应，若只有外形细化而低压段近乎不动，增量更偏向颗粒外表面。孔径分布可协助分配两类贡献。
新孔壁生成，或原有孔口被打开
活化、刻蚀、模板去除、相分离和挥发组分逸出会形成新孔壁。微孔拥有很高的面积/体积比，少量微孔体积增加就能带来显著的 BET 增幅；介孔扩展则更容易同步推高总孔容。
清除孔口残留物、脱除低聚物或解除片层堆叠，会让原本存在但被遮挡的孔壁重新接触吸附质。此类增幅来自可达性恢复，不等同于固体骨架新生了同等面积。处理前后的质量记录还能排查残留物。

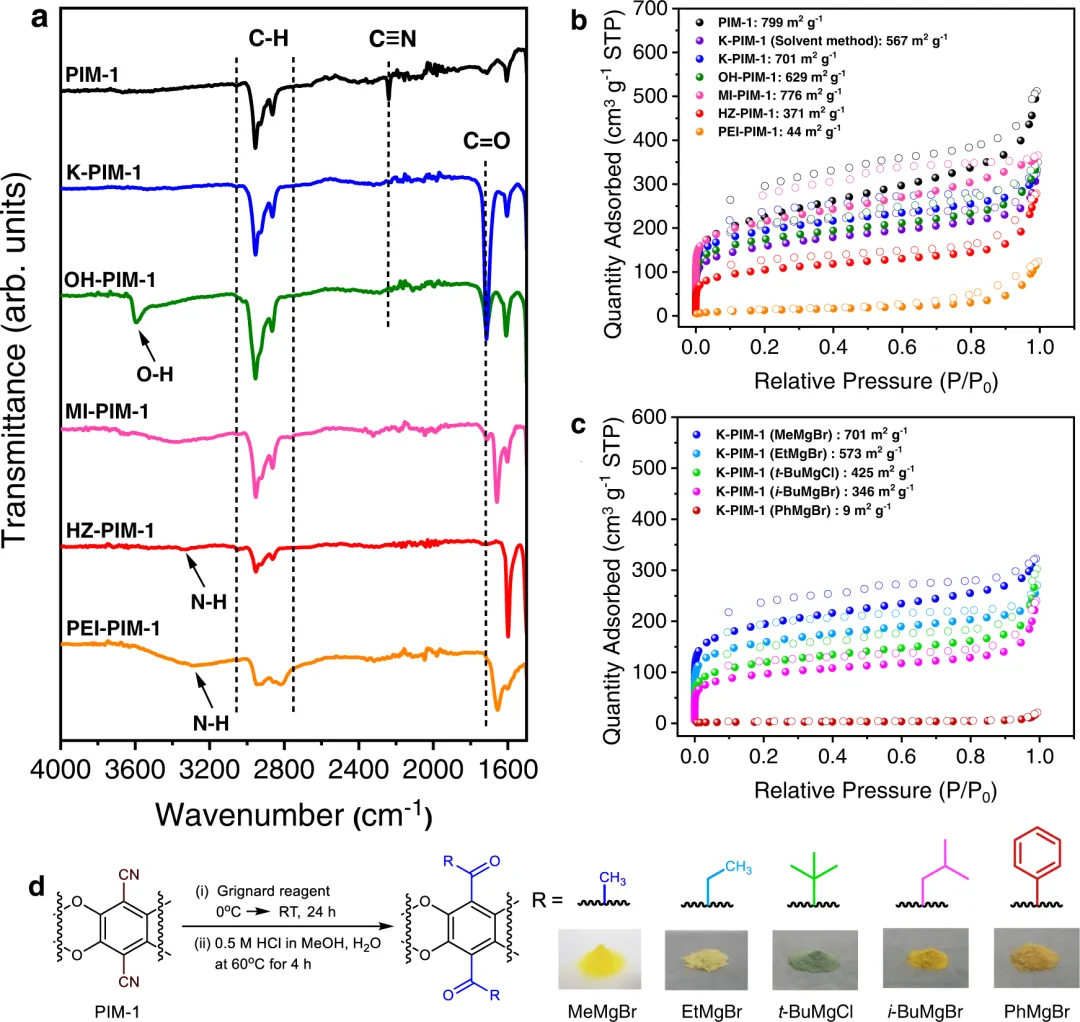

该聚合物系列的 BET 面积覆盖 44—799 m2·g−1。差异受官能团数量、修饰物体积与残留方式影响，化学改性会重排孔隙可达性，组成变化须与整条吸附曲线对读。红外光谱可提供官能团变化信息。
质量分母发生改变
BET 面积按样品总质量归一化。洗去无孔盐、灰分或致密杂相后，即使保留下来的孔壁总量不变，每克面积仍会上升；引入重元素或致密载体则会产生相反的稀释效应。
面积上升可归入四条路径：颗粒变细、表面变粗、新孔壁增多、旧孔壁重新开放。把它们与微孔体积、总孔容和质量组成并列，才能判定主要来源。
数值变小时，哪些表面从吸附探针视野中消失？
晶粒长大、烧结与颗粒接触
高温驱动晶粒长大、颈部形成和颗粒并合，曲率较高的小颗粒逐渐消失。相同质量下，大颗粒提供的外表面更少，颗粒接触面也从气体探针的视野中移除，因而BET 面积随烧结下降，温度与保温时间会调节降幅。保温程序属于比较时的关键条件。
NiO/CeO2 陶瓷在高温烧结后形成粗大团聚体；还原—再氧化把致密团聚体改造成细颗粒和开放孔，面积从 4.5 增至 11.4 m2·g−1。这组反向过程把晶粒粗化与面积损失连在同一组样品内，便于排除初始组成差异。形貌与吸附数据来自同一处理序列。

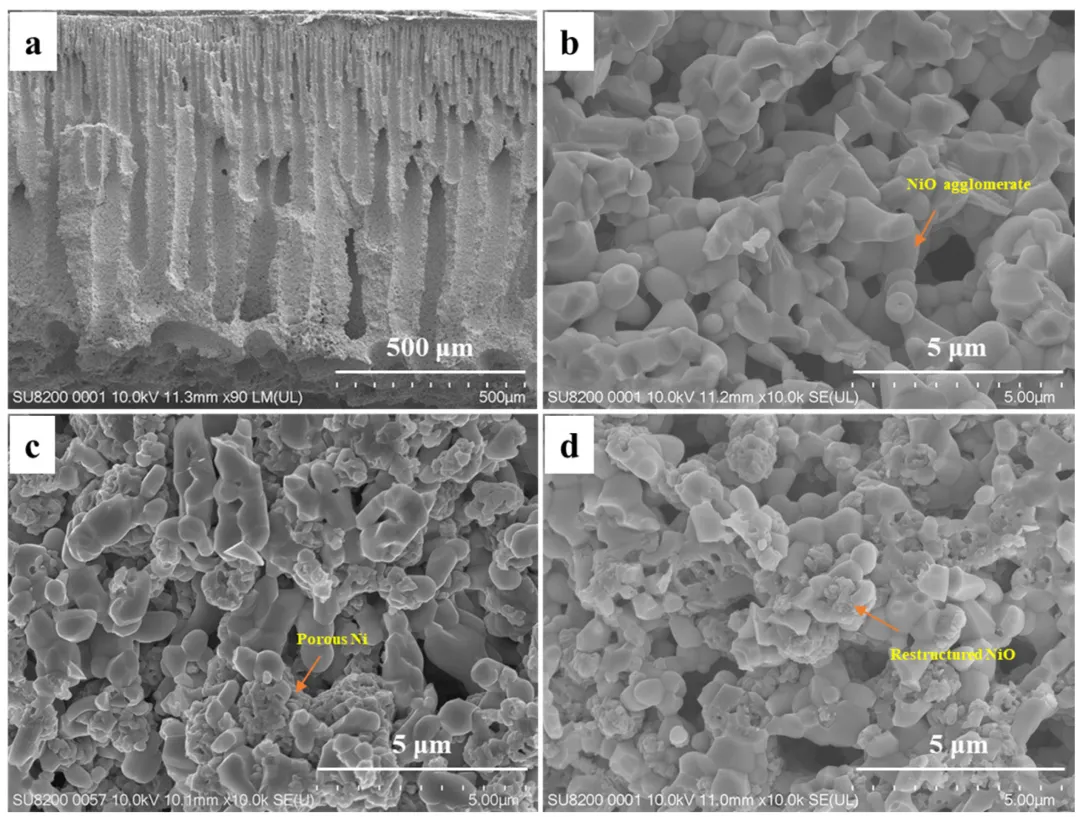

烧结态的大块 NiO、还原后的多孔 Ni 和再氧化后的细化 NiO 构成连续形貌序列。若 XRD 晶粒尺寸也同步增大，外表面损失可归因于晶粒长大与并合。
孔壁坍塌、孔道并合与孔口堵塞

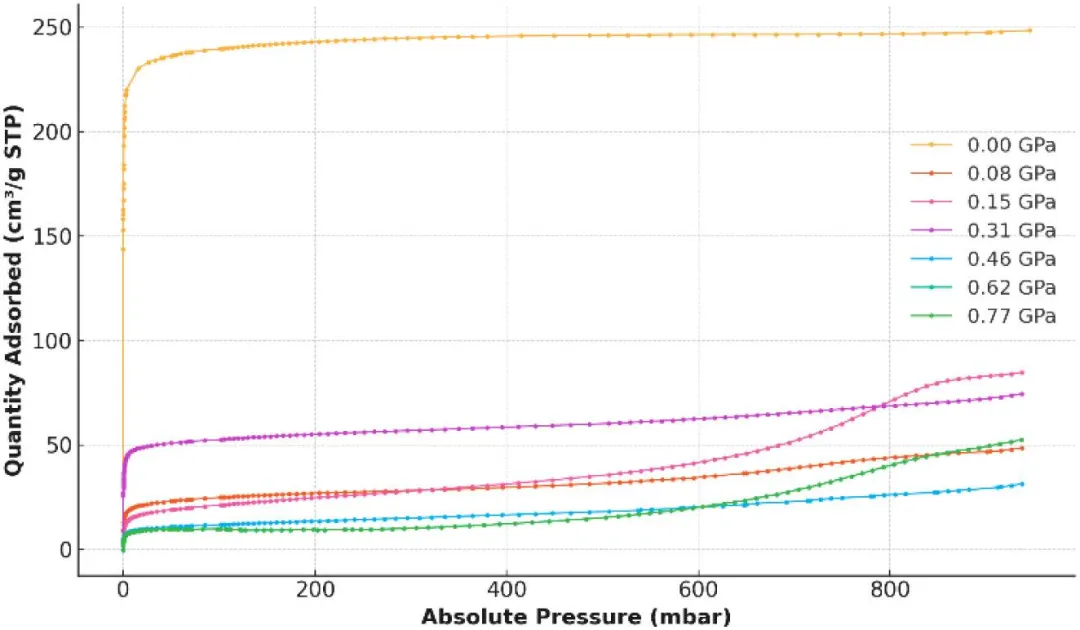

干燥收缩、热处理或机械压实可使柔性骨架收缩，微孔被挤闭，孔壁彼此贴合。压片压力升高后，Zn-MOF-74 的低压氮气吸附量急剧降低，原有骨架即使局部保留，探针可达孔隙也已减少，低压吸附段对此最敏感。高压段仍可保留一定吸附量。
相邻微孔合并为较大的孔时，孔容可维持甚至升高，而单位体积孔壁面积下降。面积下降而孔容上升的组合常指向孔粗化，区别于孔隙全部消失。孔径分布会向较宽尺寸移动。
沉积物、聚合物粘结剂、活性相负载和反应残留可覆盖孔壁或堵住窄孔口。孔内固体本身也计入称样质量，可达面积减少与质量稀释会一并发生，面积降幅会由两项效应叠加。热重或元素分析可校正负载比例。
面积下降可归入三条路径：结构尺度变粗，孔壁在坍塌或并合中减少，原有表面被覆盖或堵塞。低压吸附量、滞后环、孔容与显微形貌能把这三条路径分开。
怎样区分材料改变与测试口径漂移？
锁定吸附协议与拟合区间
样品比较应采用相同的吸附质、测试温度、脱气温度与时间、平衡条件、称样质量和 BET 拟合规则。脱气不足会让水、溶剂或弱吸附物占据孔位；脱气过强则会使敏感骨架收缩或分解。
N2 77 K、Ar 87 K 与 CO2 273 K 具有不同分子尺寸、四极矩和扩散速度。对超微孔材料，N2 在 77 K 的扩散较慢，换用 Ar 或 CO2 会改变可探测的孔宽窗口；不同吸附质的面积不宜直接混为一列，比较前须统一探针。测试温度也须一致。
微孔材料对压力区间尤其敏感。应检查 n(1−P/P0) 随相对压力单调增加、拟合所得 C 为正，以及计算单层容量所在压力落入选定区间。固定套用 0.05—0.30 区间会引入系统偏差，微孔样品对此尤为敏感。选点规则应随实验报告留存。

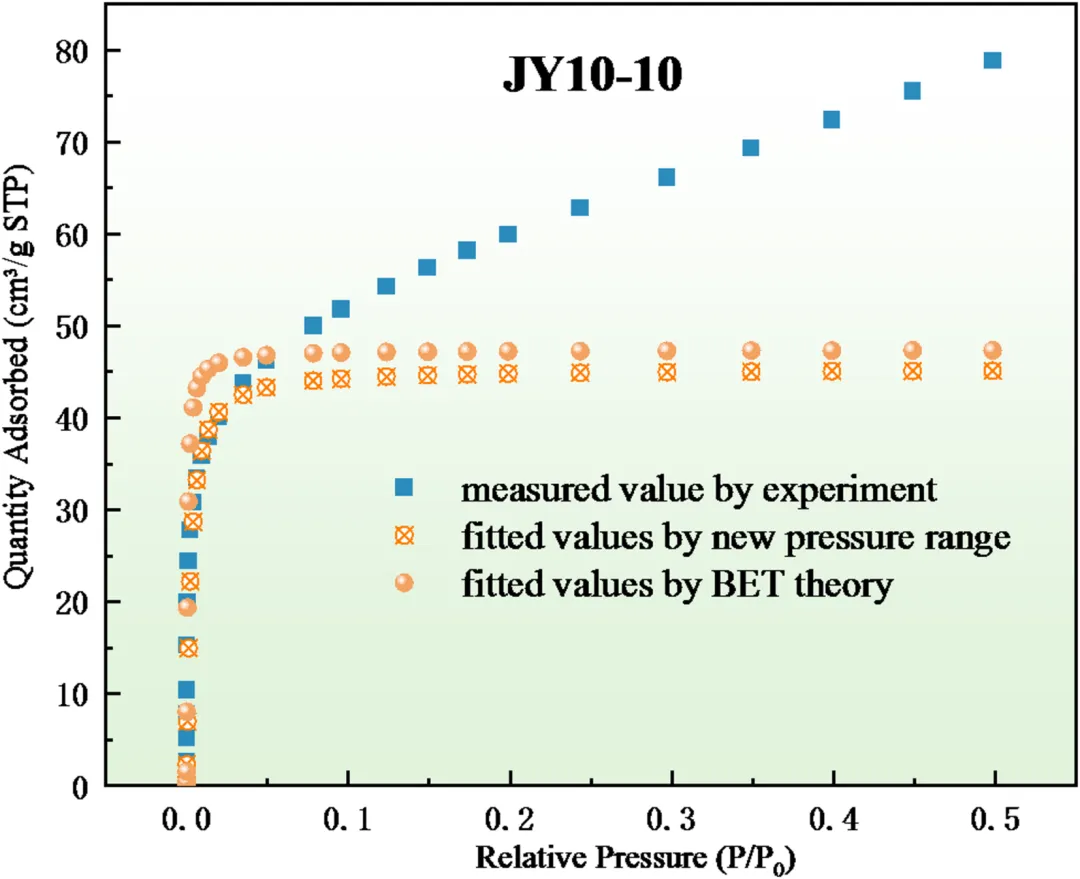

同一材料采用不同压力区间拟合时，线性拟合给出的面积会发生偏移，实验报告应列出选点范围、斜率、截距与 C 值。复算时才能保持同一口径。
再看等温线、孔容和结构表征

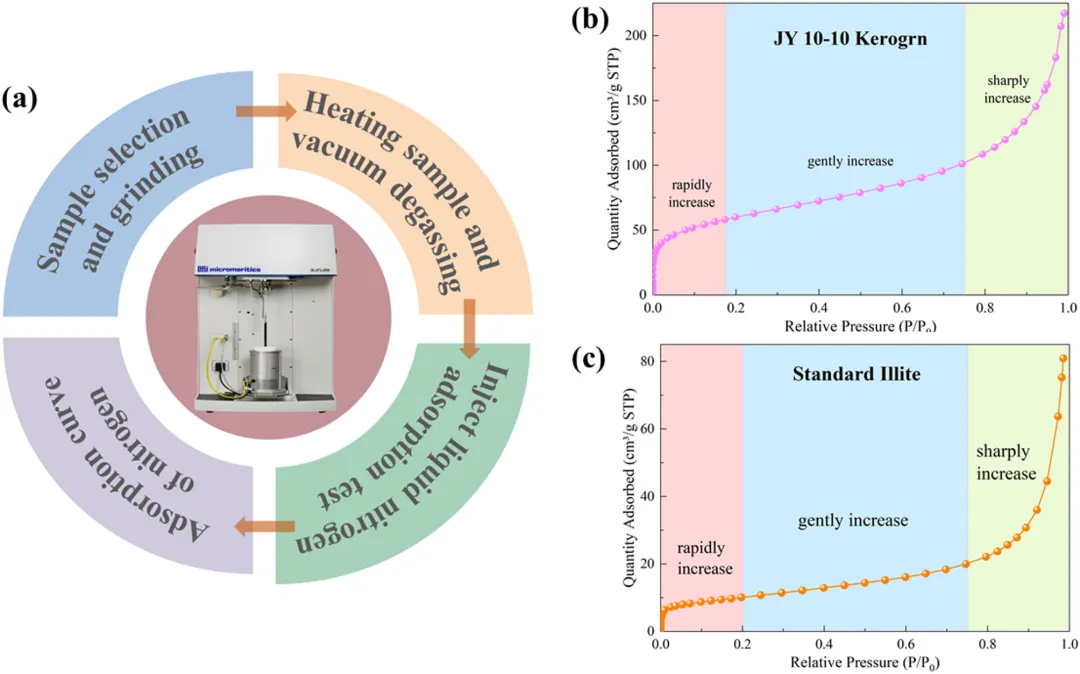

低相对压力吸附量主要响应微孔填充，中高相对压力的斜率、台阶与滞后环关联介孔凝聚和孔网络效应。把 BET 面积与微孔体积、总孔容、孔径分布并排，可辨认新增或损失的孔壁来自哪一段孔宽。
SEM/TEM 读取颗粒、团聚与孔壁形貌，XRD 读取晶粒和相组成，SAXS 读取统计孔结构，TGA、FTIR 或 XPS 追踪残留物与表面组成。多种表征的变化方向一致时，结构解释才具备较高可信度；单一数值难以独立支撑。
最后写清升降对应的结构来源
BET 变大可写成：颗粒细化、微孔或介孔壁新增、堵塞解除，或无孔质量减少；BET 变小可写成：烧结团聚、孔粗化与坍塌、孔口堵塞，或致密组分增加。升降只是结果，来源才是材料信息，表述应写明具体结构过程。句中还应包含可核对的表征指标。
面对一组前后对比数据，依次回答三个问题：变化集中在外表面、微孔还是介孔；面积与孔容是否同向；测试协议是否完全一致。完成这三步，BET 数值的结构含义才会清楚。
#BET #比表面积 #氮气吸附 #孔径分布 #微孔 #介孔 #多孔 #材料 #吸附等温线 #科研干货
