夜雨聆风说明：本文主要介绍红外峰红移与氢键强度之间的适用关系，区分受控条件下的X–H伸缩响应、表观峰心偏移、振动耦合、电场、相态和同位素效应，并给出排除歧义的实验对照。
被追踪的究竟是哪一个振动峰？
单个红移现象不足以单独给出氢键强弱。红移指峰位向低波数移动，对应振动能级差降低；氢键强度则涉及缔合能、供受体距离、方向和电子密度重排，二者分属不同物理量。结合能还受溶剂、构象与多体协同作用影响。
同一X–H供体伸缩模和受控比较条件，是把频移连到氢键的前提。受体孤对电子向σ*(X–H)反键轨道供给电子时，X–H键被拉长，有效力常数下降，O–H、N–H或部分C–H伸缩峰随之红移。同一分子内的其他正常模可作内部参照。

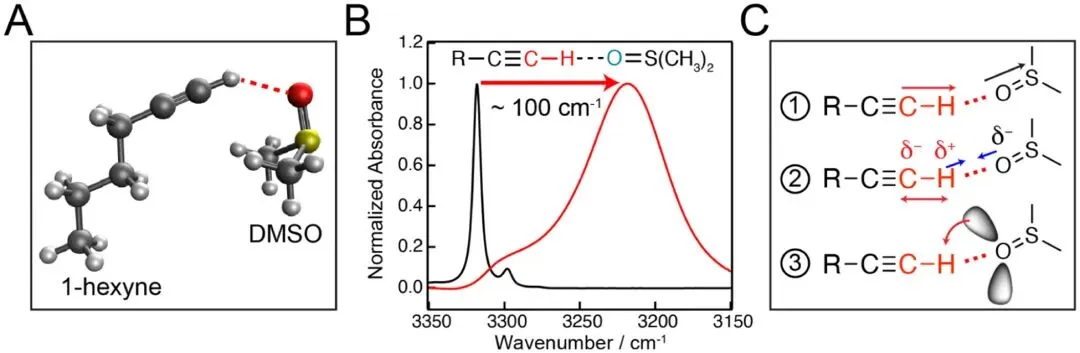

同一个红移幅度可含多项物理贡献。1-己炔由己烷换到DMSO后，末端C–H峰约红移100 cm⁻¹；计算把变化分配给振动Stark效应、C–H键极化和受体向反键轨道的电荷转移。三项贡献的比例随溶剂结构和受体碱性而变。
受体基团的峰移不能套用供体X–H的规则。C=O峰红移还可来自配位、共轭增强、局部电场或羰基键级下降；即使氢键参与，C=O位移也未直接等于某一根氢键的结合能。羰基与金属间距还会改变局部电场投影。
宽O–H带的峰顶常是多个组分的加权位置。自由羟基、弱缔合水、强缔合水和振动耦合成分叠加后，某一组分面积增大便能拖动峰心，单根O–H键的频率未必发生等幅变化。峰顶、重心与拟合组分中心应分别报告。
什么条件下红移才支持氢键增强？
温度序列怎样建立可比关系？
比较对象必须是同一正常模。采样方式、基线、峰拟合模型、浓度、含水量和相态固定后，温度或供受体比例作为单一变量连续改变，峰位轨迹才有明确的参照坐标。同一批次样品应在相同仪器参数下连续采集。

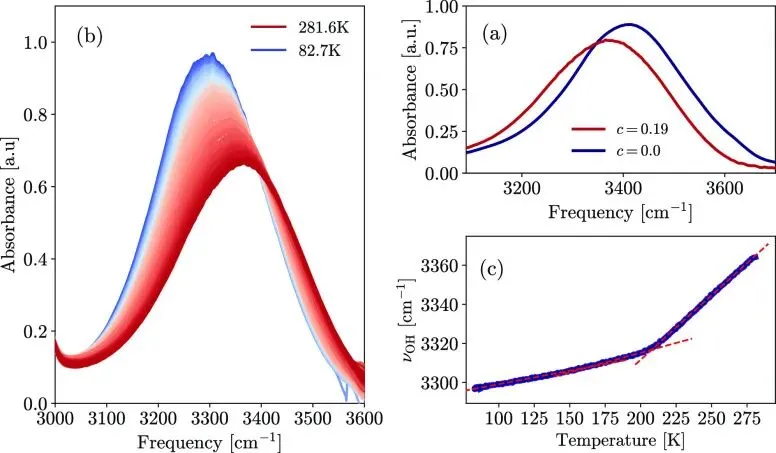

降温序列能把偶然峰差转成连续响应。HOD/D₂O与山梨醇体系由281 K降至约83 K时，O–H峰由约3370 cm⁻¹移向约3300 cm⁻¹，升温回程可恢复原谱，晶化在实验中未发生。
该体系的红移对应平均氢键距离缩短。研究还用H–O–H弯曲模和太赫兹吸收作独立校验；约200 K附近斜率改变则关联玻璃化转变与热膨胀系数变化，峰位轨迹含有相态信息。
几何与热力学量怎样互相校准？
峰位应与供受体几何量成组比较。X射线或中子衍射给出X···Y、H···Y距离和X–H···Y夹角；同一系列中，受体靠近、取向趋近线性且X–H伸长，红移才获得结构坐标。几何量需来自相同组成和对应温度的样品。
缔合焓、¹H NMR化学位移和计算能量可补足强度坐标。若红移与放热增强、供体质子去屏蔽、键临界点电子密度升高呈连续同向变化，把它归于氢键增强才具备多种独立量的支撑。
哪些非氢键机制也能造成红移？
表观峰心为什么会被组分比例拖动？
两个固定组分的面积交换就能制造表观红移。低波数成分增大、高波数成分减小时，单峰拟合得到的中心会向低波数移动；每个组分的真实峰位仍可保持不变。对同一谱带还应比较面积守恒与残差结构。

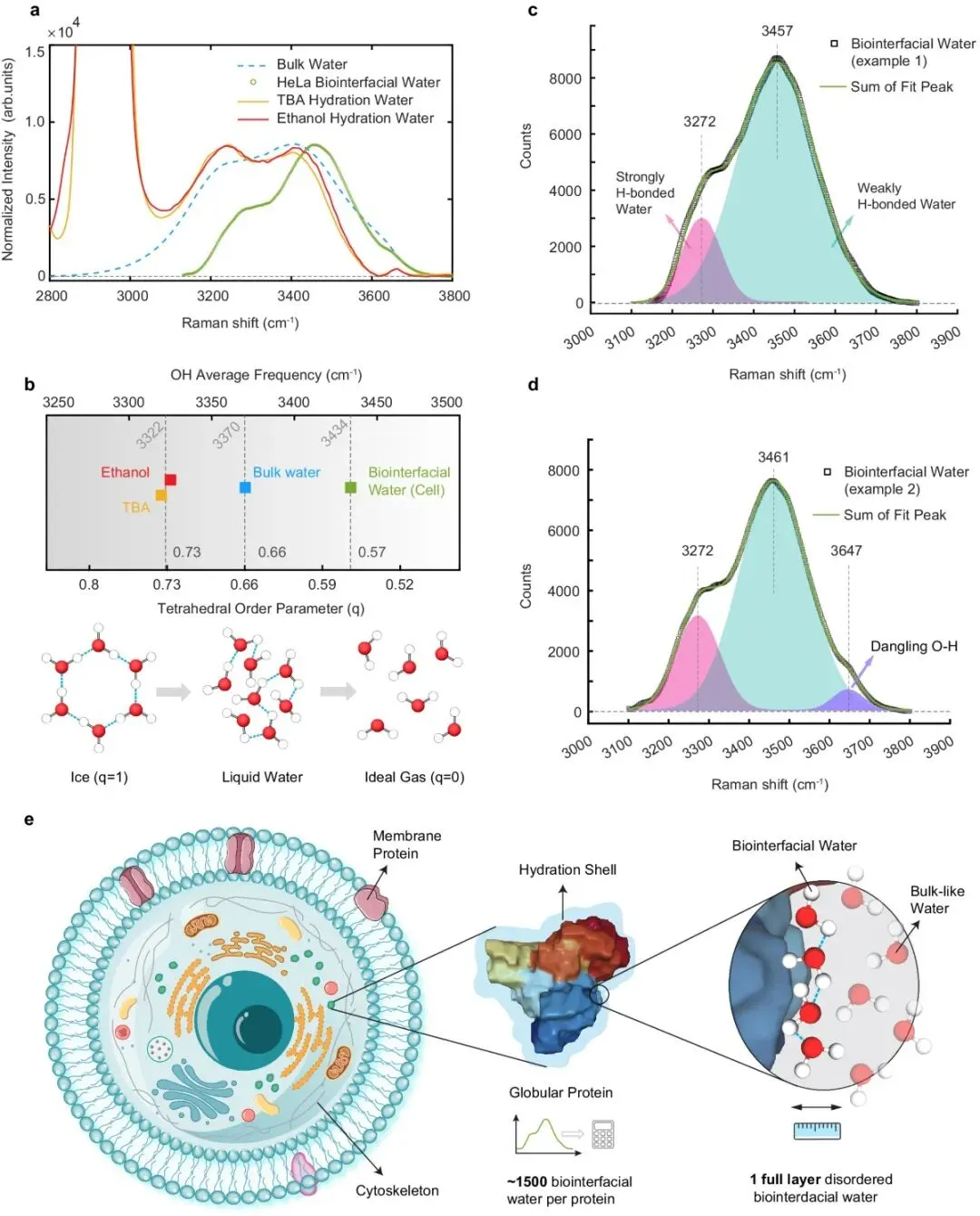

宽峰携带组分比例与集体耦合两类信息。水中约3250和3450 cm⁻¹成分常被分配给较强与较弱缔合群体，但低波数面积变化还会受到O–H振动离域和耦合程度影响。
振动共振为什么会分裂和挪动谱峰？

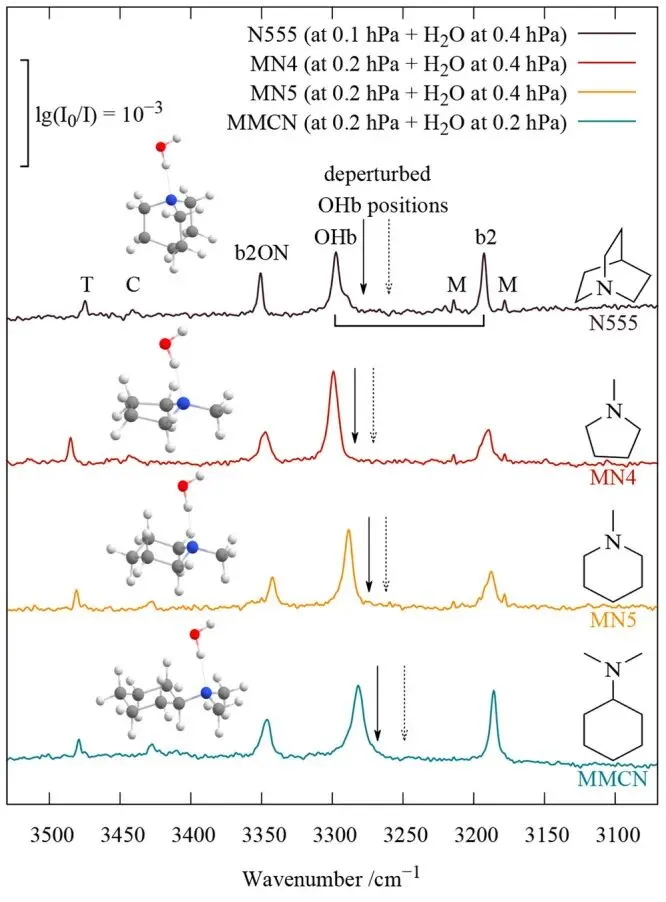

费米共振会把一个零级振动的强度分散到数条谱带。三级胺—水单水合物中，氢键O–H伸缩与水弯曲倍频、低频分子间模发生非谐耦合，实验出现三联峰。
观测峰顶与未耦合O–H基频是两个量。论文依据三条谱带的位置与强度反演去扰动基频，双态与三态模型给出的箭头位置不同；拿其中任一卫星峰比较，红移量会被共振重新分配。模型选择还会改写去扰动频率。
电场、质量和相态怎样改写频率？
振动Stark效应能在成键数不变时移动峰位。外电场沿键轴的投影改变基态与激发振动态能量，方向和探针的Stark调谐率共同决定红移或蓝移，电位扫描与离子靠近均会改变该投影。电位反转实验可检验频移是否随场向翻转。
H/D替换通过折合质量直接降低振动频率。O–D与N–D峰远低于O–H与N–H，这属于质量效应；同位素还可削弱相邻O–H之间的振动耦合，宽峰中心与形状都会改变。
晶型、构象、温度和配位会改写正常模组成。相变可改变峰分裂与带宽，金属配位可降低C=O或C≡N键级，升温引起的非谐性与热膨胀还会推动频率变化。
一组可靠对照应怎样排除歧义？
变量矩阵应固定哪些条件？
同一测试模式与样品状态必须锁定。ATR、透射和漫反射的取样深度不同；膜厚、压力、含水量、浓度、温度、背景谱和基线算法均应保持一致，原始谱须保留全波数范围。粉末压片压力还会改变散射与颗粒接触状态。
浓度—温度二维序列比两张端点谱更有区分力。浓度升高引起分子间缔合，温度升高促使缔合体解离；若两条轨迹可逆且方向相反，分子间氢键归因获得动态坐标。
哪些独立表征能区分成键与峰形变化？
变温红外与H/D替换可分开频率、耦合和质量贡献。晶体结构再提供供受体距离，量热提供缔合焓，¹H NMR提供质子屏蔽，DFT非谐频率计算检验峰归属。各表征应取自同一批样品和对应温度。

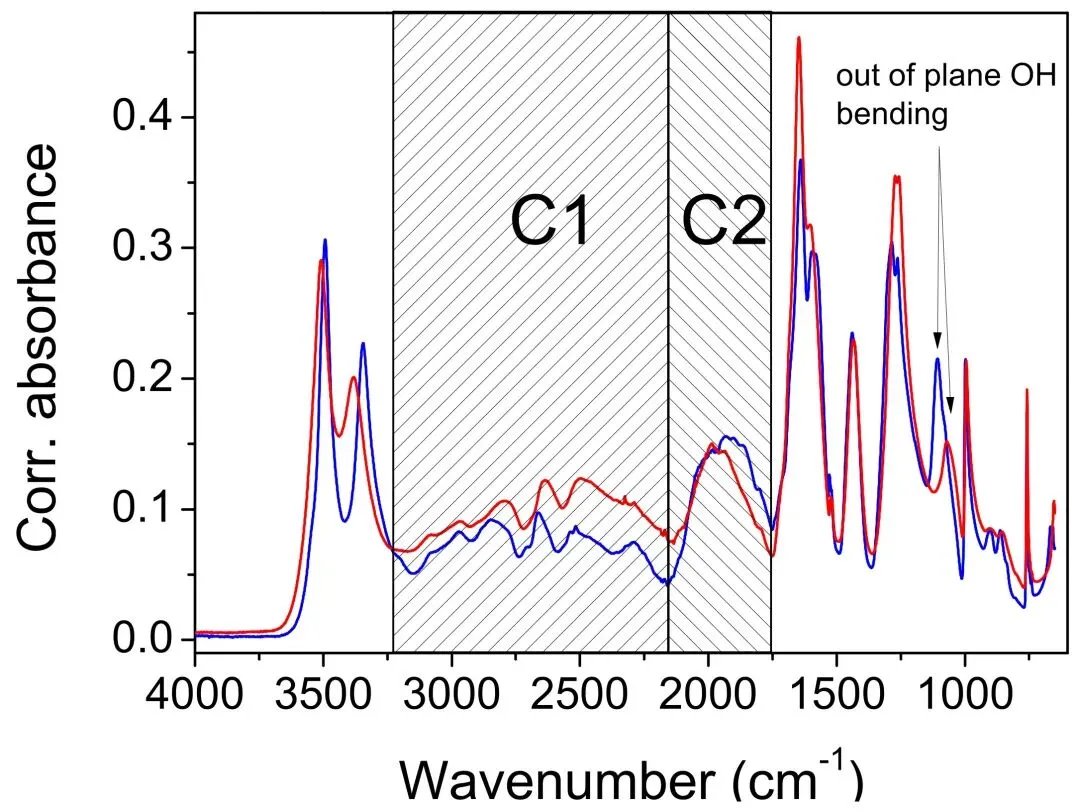

强氢键晶体的O–H带未必保留单一尖峰。乙炔二羧酸二水合物在室温与−150 °C下呈现跨越约3000–1800 cm⁻¹的宽结构，低温还改变带内强度分配，简单读取峰顶会丢失成分信息。
报告应并列峰心、半峰宽、面积与拟合组分。再附温度、浓度、含水量、相态、测试模式和同位素条件，读者才能分辨整条谱带平移与组分面积交换。
氢键增强的归因应建立在同一组样品的多变量联动上。X–H伸缩红移、峰宽变化、供受体距离缩短、质子去屏蔽和缔合焓增大若共同出现，频移才获得具体的结构与能量坐标。每项变量应对应同一组成和相态。
