夜雨聆风上篇我们介绍了Keithley 2450的硬件指标、面板端子和接线方法。工欲善其事，必先利其器——仪器接好线之后，接下来就是软件登场的时候了。本篇介绍如何使用ACurveTracer软件控制Keithley 2450进行测量。
2450本身支持触摸屏操作，对于一般性的操作（例如简单的I-T，V-T，R-T，I-V，V-I），用户可以用前面板设置完成，并将数据导出到U盘，但对于稍微复杂的一些测量需求，例如IV特性的循环多次扫描，电流电压的方波输出，特殊扫描测量（正反向不同钳位电流扫描，忆阻器模型扫描），太阳能电池IV特性扫描，对测试数据自定义公式进行实时计算，那么前面板操作就无法实现了，这需要使用专业软件进行测试。本期介绍使用ACurveTracer软件控制Keithley2450进行测量，ACurveTracer本身支持多种仪器，支持Keysight、Keithley、同惠、HIOKI等多个品牌的源表、万用表、静电计、皮安表、数据采集器，LCR表等仪器。
1. 软件的安装
ACurveTracer的安装（点击下方链接查看安装教程）
2. 测量功能的介绍

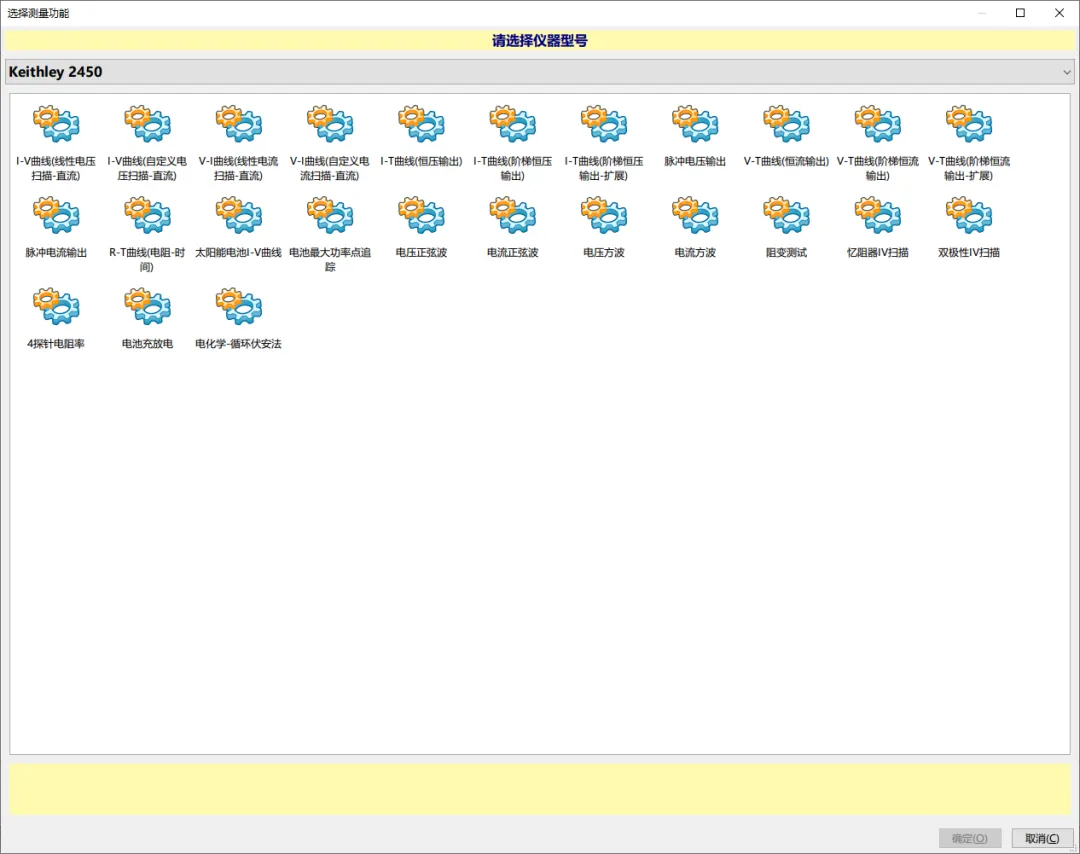

针对Keithley 2450，ACurveTracer专业版提供了覆盖绝大多数科研场景的测量功能，主要包括：
I-V / V-I特性扫描
I-V曲线（线性电压扫描-直流）：经典的电压扫描测电流，二极管、电阻、LED特性分析的标配；
I-V曲线（自定义电压扫描-直流）：自由定义扫描点序列，适合在非关键区间少测、关键区间加密的场合；
V-I曲线（线性电流扫描-直流）：电流扫描测电压，适合低阻器件和需要恒流激励的场景；
V-I曲线（自定义电流扫描-直流）：自定义电流扫描点；
太阳能电池I-V曲线：针对光伏器件优化，直接得到开路电压、短路电流、最大功率点等参数；
忆阻器IV扫描：带限流保护的回滞扫描；
双极性IV扫描：正负双向特性不同，设置不同钳位电流保护器件，扫描一次完成；
时间特性
I-T曲线（恒压输出）：恒定电压下监测电流随时间变化，可做漏电、弛豫、老化测试；
I-T曲线（阶梯恒压输出）及其扩展：电压按阶梯/方波变化输出（输出电压、持续时间），记录每个台阶下的电流-时间响应，可定义多阶不同形状的电压方波输出；瞬态响应、开关特性测试。
V-T曲线（恒流输出）：恒定电流下监测电压随时间变化；
V-T曲线（阶梯恒流输出）及其扩展；电流按阶梯/方波变化（输出电流、持续时间），记录每个台阶下的电流-时间响应，可定义多阶不同形状的电压方波输出；
R-T曲线（电阻-时间）：实时换算并记录电阻随时间的漂移，适合材料老化、热弛豫研究。
波形输出
脉冲电压输出 / 脉冲电流输出：减小器件自热效应，适合大功率或对热敏感器件；
电压正弦波 / 电流正弦波：低频交流激励；
专用测试
4探针电阻率：配合四探针台测量薄膜、块体材料电阻率，自动换算；
电池充放电：充放电循环；
电池最大功率点追踪：模拟MPPT过程；
电化学-循环伏安法：将2450用作简易电化学工作站，扫循环伏安曲线。
这些功能覆盖了材料、物理、化学、半导体、新能源等方向绝大部分的直流特性测试需求，而且操作逻辑完全统一——学会一个，其余的都能触类旁通。
3. 使用方法

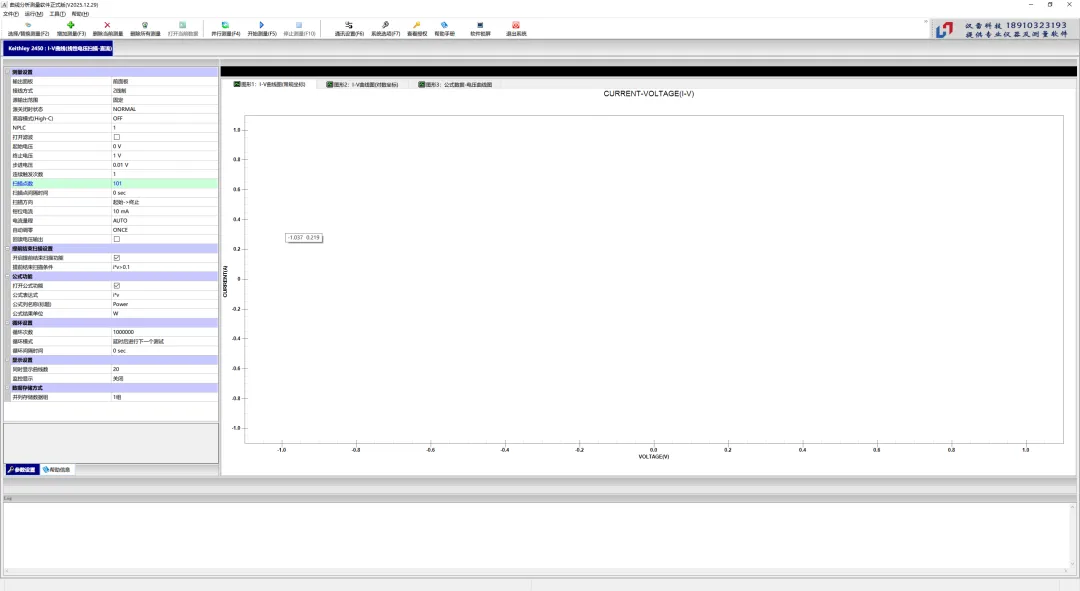

以最常用的I-V曲线测量为例，介绍ACurveTracer控制2450的基本流程。软件界面布局非常直观：左侧是参数设置区，右侧是图形显示区。
第一步：连接仪器
打开软件，工具栏-通讯设置中，根据通讯接口类型选择通讯参数，设置完后，可点击【测试】按钮测试计算机与2450的通讯状况，如果成功读取出2450机身信息，则表示设置参数正确。
第二步：设置测量参数
在左侧参数区设置：
起始电压 / 终止电压：如-1V到+2V（测LED）；
扫描点数或步长：决定曲线平滑程度；
限制电流：保护器件的关键参数，务必根据被测件承受能力设置；
量程与积分时间（NPLC）：小电流测量时适当增大NPLC抑制工频干扰；
测量前请确认按上篇介绍的方法正确接线（低阻用四线，小电流走后面板三同轴）。
第三步：点击"测量"

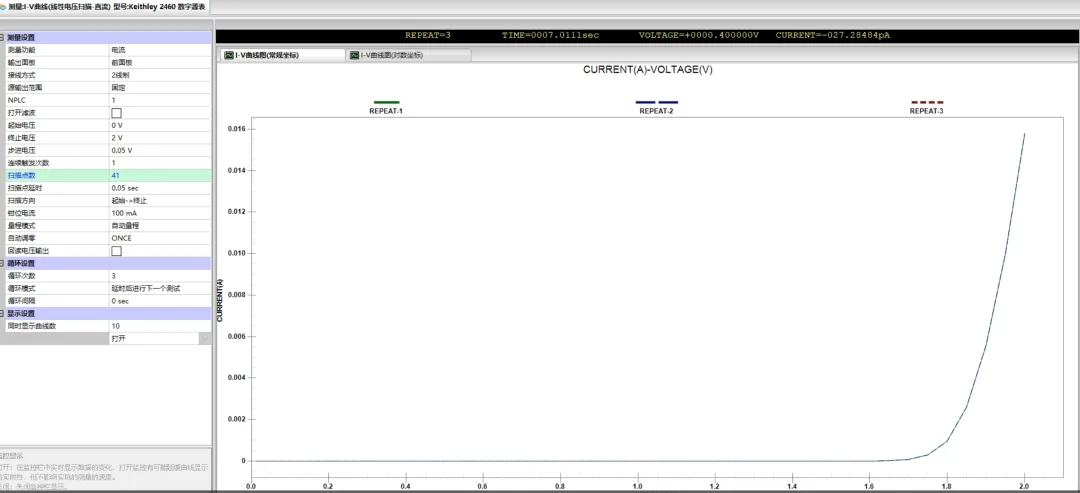

参数设置完成后，点击测量按钮，2450即开始逐点扫描。右侧图形区实时绘制I-V曲线，每个数据点随测随画，曲线形态一目了然——电阻是一条直线，二极管是经典的指数开启曲线，太阳能电池则会穿过第四象限。

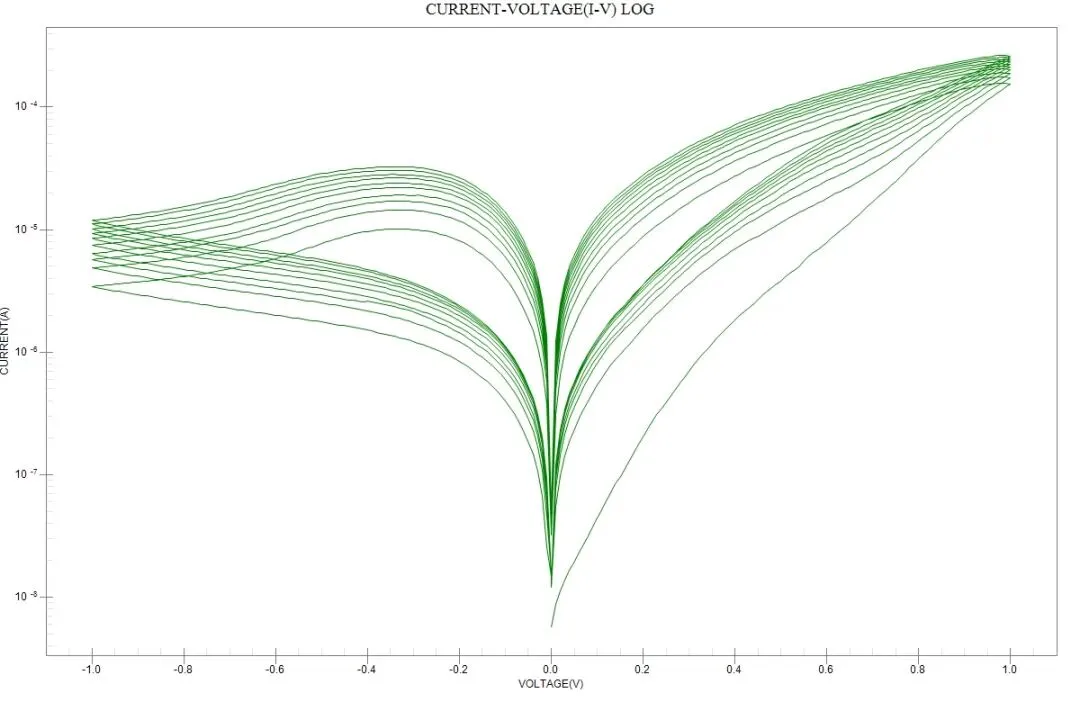

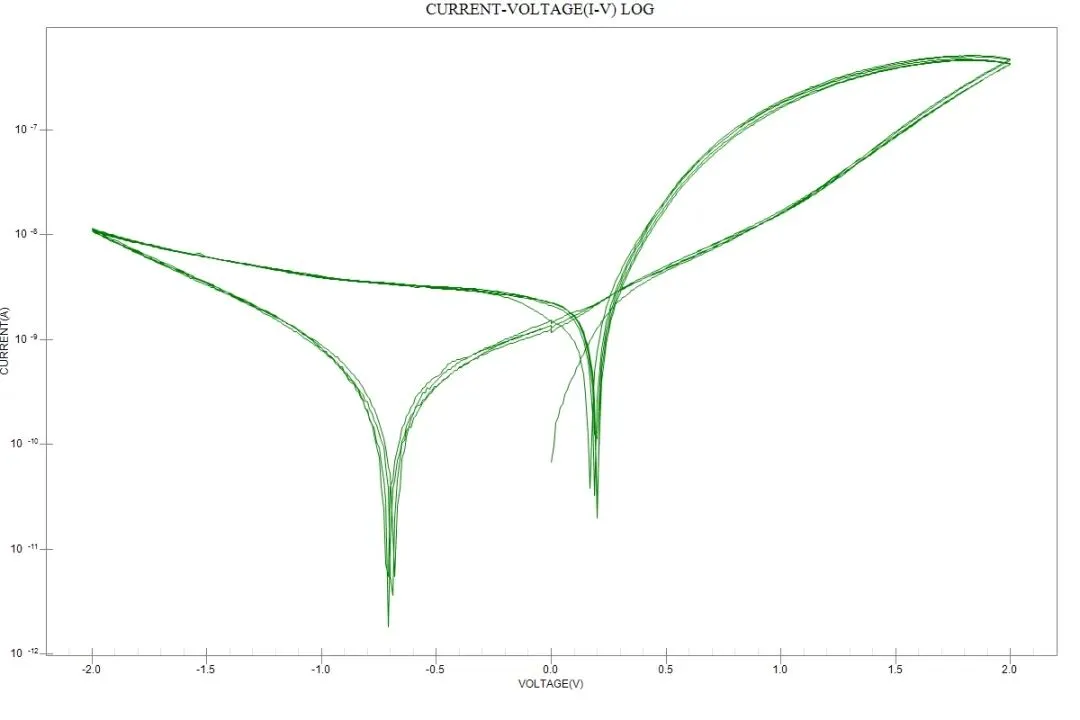

以下是几张测量图形
第四步：数据保存
测量的同时，数据自动实时保存，无需担心中途断电或软件异常导致数据丢失。测量完成后可将数据导出为CSV等格式，直接导入Origin、Excel做后续分析绘图；方便写论文和报告时引用。
整个流程从连接到出曲线不过一两分钟。相比在仪器触摸屏上逐点设置、再用U盘拷数据的传统方式，软件化测量不仅快，而且参数可以存档复用——下次测同类器件，自动调出上次的配置。
