夜雨聆风EDA 工具：AI 芯片的"建筑软件"，比光刻机更早卡住的环节
本篇是「AI 产业链国产替代地图」系列第 3 篇（共 11 篇）。全文只讲投资逻辑，不含任何投资建议。
一句话结论
想设计一颗 AI 芯片，必须先过 EDA（电子设计自动化）软件这一关。全球 EDA 市场 74% 以上被美国新思科技、楷登电子和德国西门子 EDA 三家掌控，在中国市场份额更超八成；国产龙头华大九天市占率不足 7%。EDA 不是"卡制造"，而是"卡设计入口"，一旦断供，AI 芯片从源头就被锁死。国产替代的逻辑强度，取决于数字大芯片全流程能从"可用"走到"好用"的速度。
一、EDA 到底是什么（大白话）
盖一栋楼，先要用 CAD 软件画图纸、算结构、出施工图；芯片也一样，只是图纸里不是钢筋水泥，而是几百亿个晶体管怎么摆、怎么连、怎么验证能不能跑。

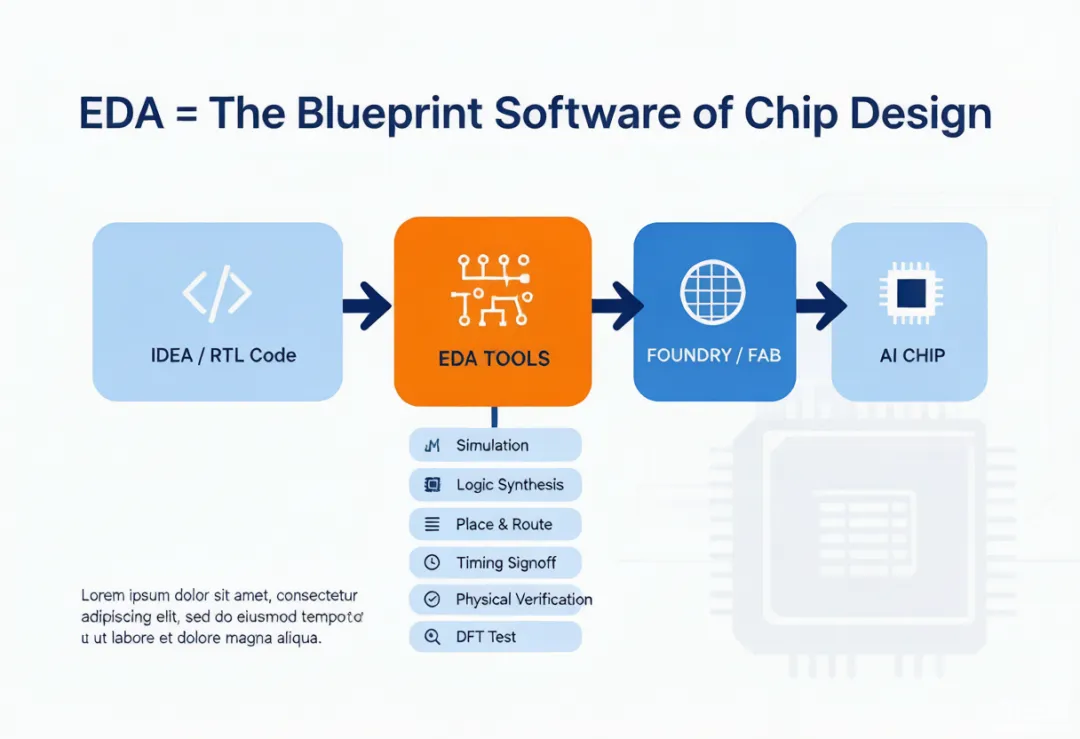

EDA 就是芯片设计的"建筑软件"。一颗 AI 芯片从无到有，大致要走四步：
写 RTL 代码：把"芯片要干什么"写成硬件描述语言； EDA 工具设计/仿真/验证：把代码变成晶体管排布，反复验证会不会出错； 晶圆厂流片：把设计图交给台积电/中芯国际去"打印"硅片； 封装测试：切片、封装、上板。
其中第 2 步全部依赖 EDA 工具。它决定一颗芯片能不能被画出来、能不能流片成功、能不能在先进制程上跑得快。没有 EDA，设计团队连第一版图纸都出不了。
为什么重要：AI 芯片晶体管数量动辄千亿级，先进制程（7nm 及以下）的物理效应极其复杂，人工无法完成，必须靠 EDA 算法自动优化性能、功耗、面积（PPA）。可以说，EDA 是 AI 算力革命的"上游上游"。
二、供应链拓扑与国产进展：从"点工具"到"全流程"
EDA 不是一款软件，而是一套工具链。按芯片设计流程拆开，核心环节包括：
前端：逻辑仿真、功能验证、逻辑综合； 后端：布局布线、时序签核、物理验证； 制造端：器件建模、DFT（可测试性设计）、良率分析。
下面逐段列出国产主要力量与公开可查进展。
2.1 全流程龙头：华大九天（301269）
华大九天是国内规模最大、产品线最全的 EDA 上市公司，实际控制人已于 2024 年 12 月变更为央企中国电子信息产业集团（中国电子集团）。
2.2 器件建模与制造类 EDA：概伦电子（688206）
概伦电子不追求全流程，而是死磕"器件建模"和"电路仿真"这两个连接设计与制造的底层环节。
2.3 良率提升与测试设备：广立微（301095）
广立微走的是"以硬带软"路线：用自研测试设备打入晶圆厂产线，再用 EDA 软件做良率分析。
2.4 数字验证与新兴力量（未上市/拟上市）
提示：上表未上市主体进展多来自行业报道与辅导公示，投资判断须以招股书及定期报告为准。
三、【美国及盟友控制点（数据版）】
EDA 被卡，不是某一款软件被禁，而是整条设计工具链几乎被美欧企业锁死。
3.1 整体市场：三巨头寡头垄断
全球：2024 年全球 EDA 市场规模约 192.46 亿美元（TrendForce 口径）；三巨头新思科技（Synopsys，美）、楷登电子（Cadence，美）、西门子 EDA（Siemens EDA，德）合计占 74%（新思 31%、楷登 30%、西门子 13%）。另有口径（SemiAnalysis）显示三巨头合计超 85%。 中国：银河证券研报显示，三巨头在中国市场份额 超过 80%（非公司公告）。 并购壁垒：三巨头自成立以来合计完成超 230 次并购（大湾区基金援引数据），通过收购不断补齐工具链、抬高生态门槛。
推理结论：EDA 市场集中度远超一般工业软件。三巨头不仅是卖工具，更是通过 IP 库、PDK 认证、大学课程、行业标准绑定客户。国产替代不是"换软件"，而是要从零重构生态。

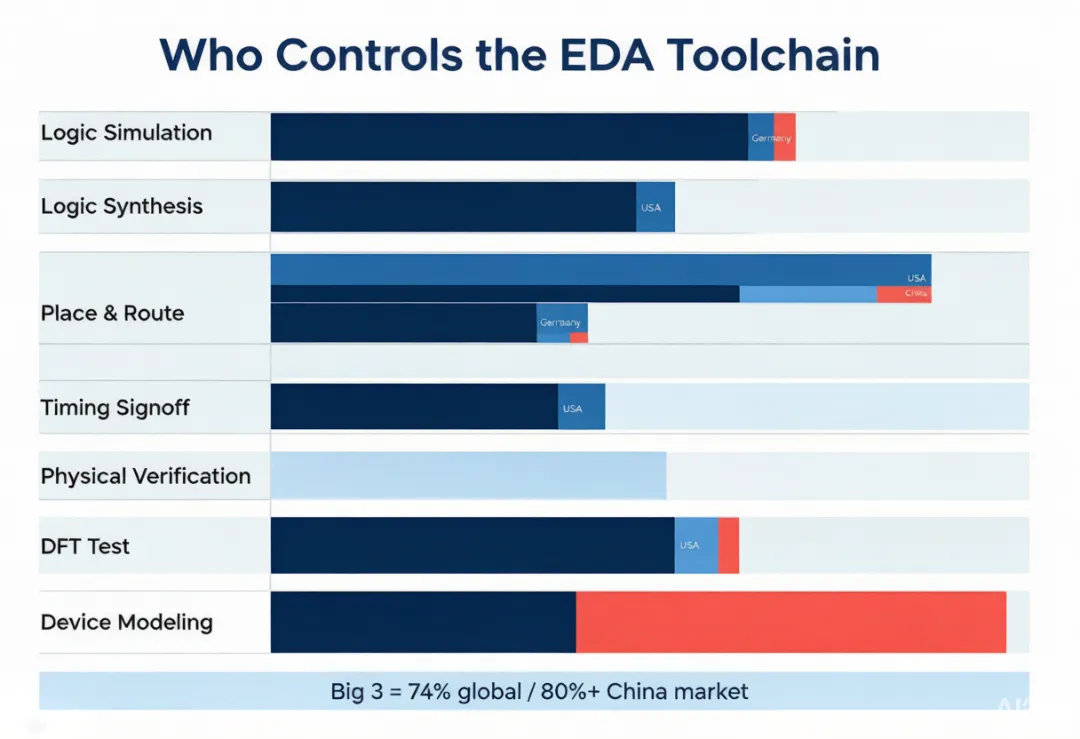

3.2 细分工具链：每段都有"守门人"
数据来源：TrendForce、SEMI、CSDN EDA 行业分析、东兴证券/华创证券研报（非公司公告）、中国工业报 2025-10-29。
推理结论：国产在模拟/存储/显示全流程、器件建模、良率分析有较强替代能力；但在数字大芯片的逻辑综合、布局布线、时序签核、物理验证等核心环节，仍被新思/楷登/西门子锁死。这正是 AI GPU/CPU/NPU 设计最痛的缺口。
3.3 生态壁垒：比工具更难复制的是"认证网络"
EDA 的护城河不只是算法，而是"工具—工艺—设计"铁三角：
PDK 绑定：晶圆厂只给认证过的 EDA 工具开放工艺设计套件（PDK）。新思、楷登、西门子与台积电、三星、Intel 深度绑定，国产工具要进入先进工艺，必须先拿到晶圆厂认证。 IP 库规模：台积电认证硅 IP 库从 2010 年约 3000 项增长到 2025 年约 9.3 万项，15 年扩大 31 倍（SemiAnalysis）。设计公司一旦依赖这些预认证 IP，就很难迁移工具链。 人才绑定：三巨头在全球有数万技术员工，国内 EDA 开发总人数约万人，存在 1:3 到 1:4 的差距（中国工业报援引行业专家）。
推理结论：即便国产单点工具性能追上来，只要没进入台积电/中芯国际先进工艺的 PDK 和头部设计公司主流程，就很难形成商业闭环。生态壁垒是 EDA 国产替代最深的沟。
3.4 控制点总图
一句话总论：EDA 这栋"建筑软件"，从全球市场到细分工具链、从 PDK 认证到人才网络，几乎全在美国及盟友（美德）手中。国产在模拟/器件建模/良率等环节实现单点突破，但数字大芯片全流程仍是最大缺口——而 AI 芯片恰恰最需要数字全流程。
四、国产节奏：谁跑在前面
国产 EDA 的突围路径很清晰：先点、后线、再面。
第一梯队：华大九天。模拟/存储/显示/射频全流程基本贯通，数字 EDA 工具覆盖约 80% 品类，ALPS 仿真工具认证到 4nm。短板在数字后端全流程闭环和先进制程签核。 第二梯队：概伦电子、广立微。一个死磕器件建模（全球 9/10 大晶圆厂客户），一个深耕良率提升（国内晶圆厂覆盖率超 80%），都是靠"单点做深"建立壁垒。 第三梯队：合见工软、思尔芯、芯和半导体、行芯科技。分别在数字验证、硬件仿真、先进封装/射频仿真、时序签核等硬骨头环节攻坚，多数尚未上市，商业化还在早期。
关键节点判断：
短期（1–2 年）：国产在成熟制程（28nm 及以上）全流程替代会加速，政策+补贴+晶圆厂协同是主要推力。 中期（3–5 年）：数字大芯片全流程能否跑通 14nm/7nm，取决于华大九天自研+并购整合（思尔芯）的进度。注：华大九天 2025 年 3 月曾筹划收购芯和半导体 100% 股份，同年 7 月公告终止。 长期：AI for EDA 是换道机会，但前提是先解决"有没有"，再谈"好不好"。
五、红利传导链：钱往哪流
EDA 国产替代不是单家企业的 Alpha，而是整条芯片设计产业链的 Beta。
传导逻辑一句话：EDA 自主 → 国产 AI 芯片设计不再被"从源头锁死" → 整条算力链从"能用别人工具"走向"能用自己工具"。
六、边界与证伪信号
数字全流程闭环进度低于预期：若华大九天在逻辑综合、布局布线、时序签核任一环节长期无法商用，国产只能停留在成熟制程和模拟芯片，AI 大芯片替代逻辑受限。 晶圆厂认证不及预期：EDA 工具拿不到中芯国际、华虹等先进工艺 PDK 认证，就是"能跑 demo，不能量产"。 海外管制反复：2025 年 5 月美国曾对三巨头对华 EDA 出口实施许可证要求，7 月又撤销；若未来管制升级，短期利好国产替代情绪，但也会冲击国内设计公司流片节奏。 并购整合失败：华大九天对思尔芯/芯和半导体、概伦电子对锐成芯微的整合若低于预期，会拖慢全流程补齐速度。 客户迁移意愿不足：设计公司长期习惯海外工具，国产 EDA 即便性能接近，也可能因工程验证成本太高而难以导入主流程。 人才流失/技术代差扩大：三巨头研发投入规模是国产的数十倍，若 AI 辅助设计形成新壁垒，国产差距可能被进一步拉大。
数据来源：TrendForce、SEMI、IDC、中国半导体行业协会、银河证券/华创证券/东兴证券研报（非公司公告）、华大九天/概伦电子/广立微 2025 年年报、2025 年 9 月概伦电子重大资产重组公告、2025 年 12 月华大九天投资思尔芯公告、中国工业报 2025-10-29、上海证券报 2025-12-18、证券时报 2025-07-04、央视新闻/人民邮电报 2025-07、SemiAnalysis、CSDN EDA 行业分析、爱企查行业排行榜。
本文不构成任何投资建议。
