| SPC 统计过程控制 - 自动化模板 v3 (WPS/Excel 兼容) |
| |
|
| 用户输入区(在这里填入测量数据和规格限) |
| 自动计算区(请勿修改公式) |

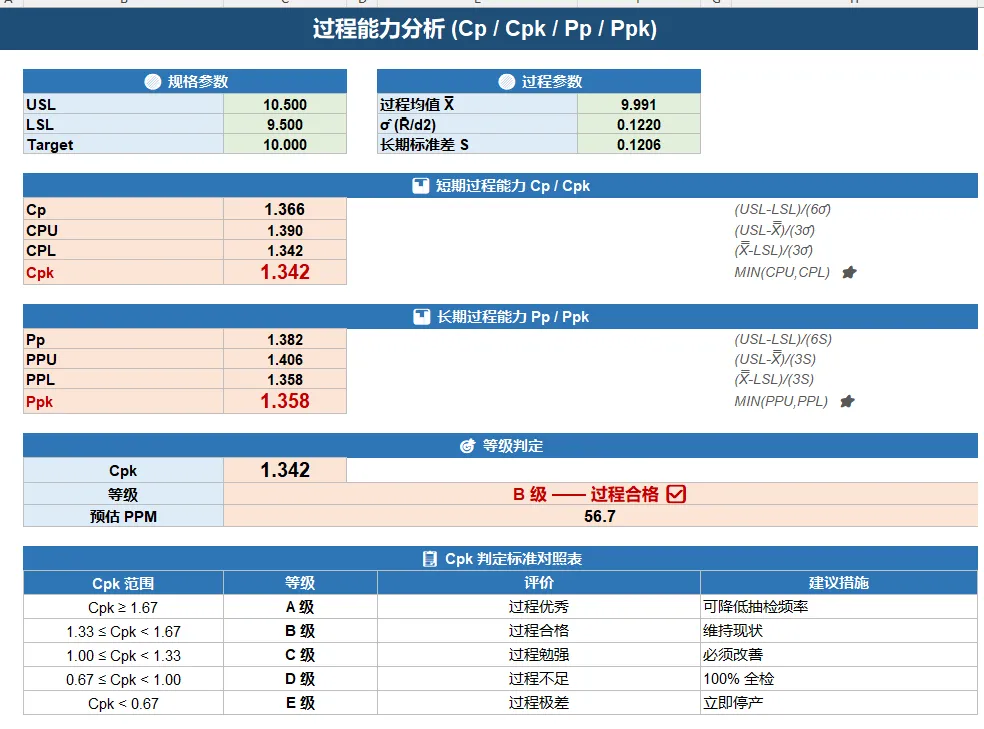

| 关键结果区(Cpk、UCL、LCL 等) |
| 异常警告区(超出控制限/规格限自动标红) |
| |
|

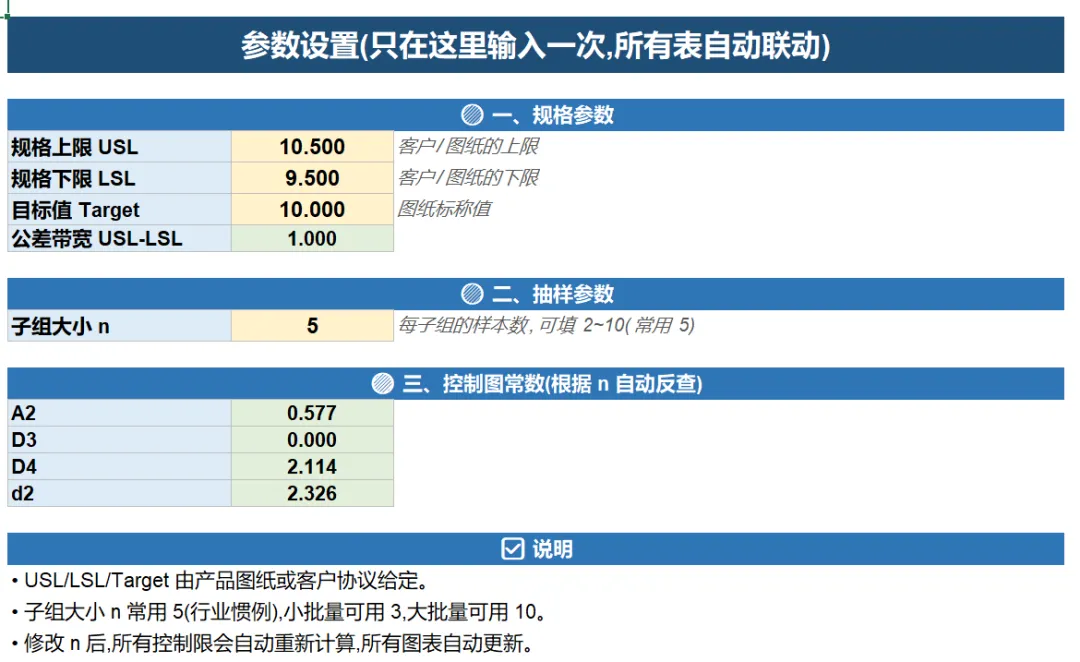

| 在 [② 参数设置] 工作表填入:USL、LSL、Target、子组大小 n |

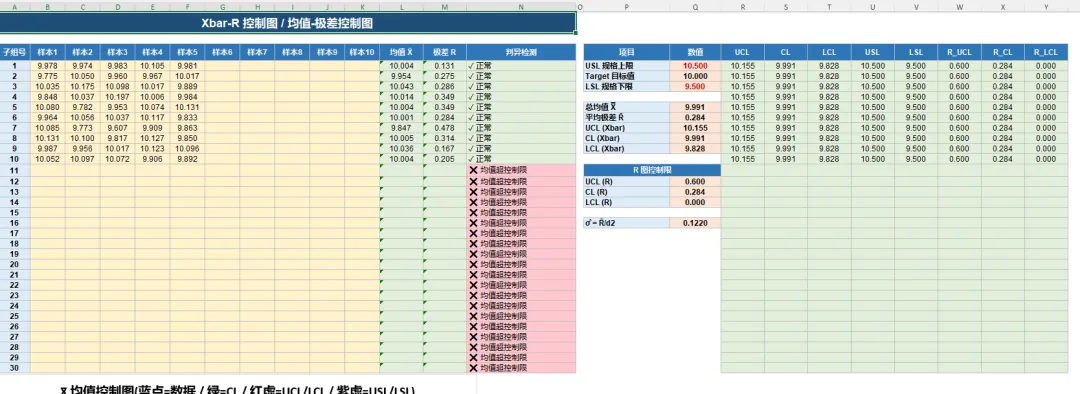

| 在 [③ Xbar-R控制图] 工作表黄色区填入测量数据(每行一组,前 n 列即可) |

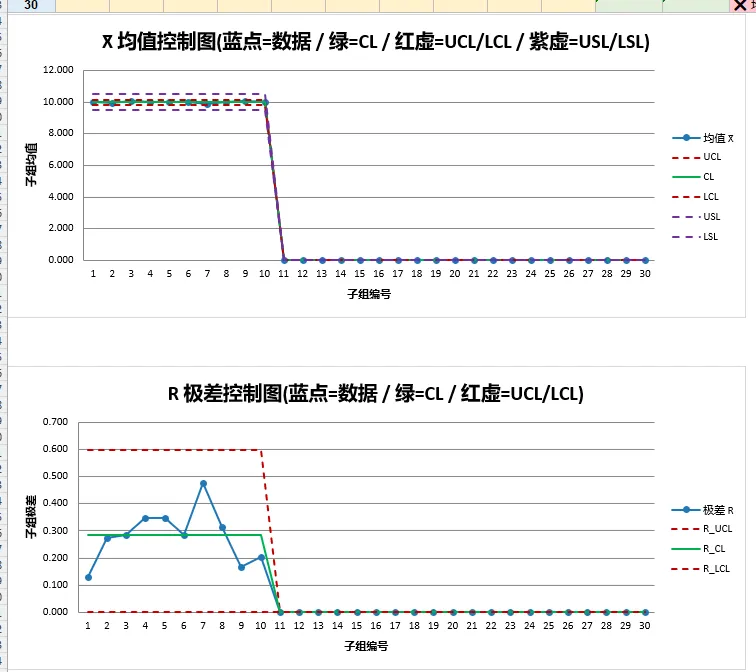

| 查看自动生成的控制图、判异警告、Cpk 评级 |
| |
|
| 准则1 | 1 点超出 UCL/LCL —— 重大异常(本模板自动检测) |
| 准则2 | 连续 9 点在中心线同侧 —— 均值偏移(本模板自动检测) |
| 准则3 | 连续 6 点单调上升或下降 —— 趋势性变化 |
| 准则4 | 连续 14 点交替上下 —— 系统性波动 |
| 准则5 | 连续 3 点中 2 点在 2σ 外 |
| 准则6 | 连续 5 点中 4 点在 1σ 外 |
| 准则7 | 连续 15 点都在 1σ 内 —— 数据可疑 |
| 准则8 | 连续 8 点两侧均无 1σ 内点 —— 双峰分布 |
| |
|
| 1. 本模板使用 Xbar-R 控制图,支持子组样本量 n=2~10。 |
| 2. 控制图只会显示有数据的点,未填数据的子组不会画线(空白处理)。 |
| 3. 控制限 UCL/LCL ≠ 规格限 USL/LSL,前者是过程能力,后者是客户要求。 |
| 4. 至少 20-25 组数据,控制限计算才有统计意义。 |
| 5. 做 SPC 前请先做 MSA,确保量具 GR&R < 10%。 |
