AI 视觉模型导出 ONNX 后,BatchNorm 为什么不见了?

本章会把两种归一化算子放在一起认识：BatchNormalization 和 LayerNormalization。它们都会整理输入数值，但统计方向和常见应用不同。由于本章使用 AI 视觉模型作为应用场景，后续代码和 ONNX 实验以 BatchNorm 为主；LayerNorm 只用于建立对比，不重复展开完整计算过程。

前面几章已经介绍过本章会再次出现的三个算子：

本章不会重复这三个算子的内部计算，而是观察新加入的归一化算子怎样连接在 Conv 后面，以及导出 ONNX 后节点怎样变化。

ResNet 常被用作图像分类、目标检测和图像分割模型的骨干网络。是最常见的视觉模型的基础结构。它可以连续堆叠很多卷积层，其中最有辨识度的结构就是残差连接。

残差连接本身很简单：输入 x 一路进入卷积支路，另一路直接送到后面，两路在 Add 处相加。

F(x) 负责学习这一次需要增加或修改的内容，直连支路负责保留输入。本章不展开梯度推导，只用两个最小残差块观察一个更直接的问题：PyTorch 代码里明明有 BatchNorm，为什么导出的 ONNX 图中有时看得见，有时却不见了？

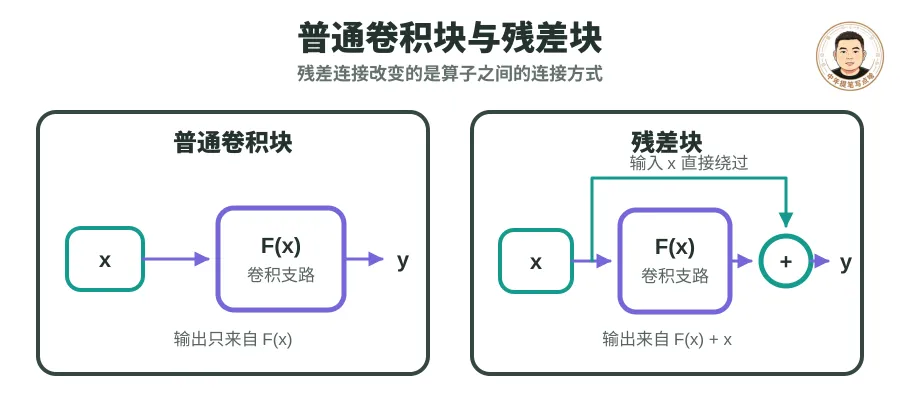

图 6-1（残差结构）：输入 x 同时进入卷积支路和直连支路，最后在 Add 节点汇合。

BatchNorm 是 Batch Normalization（批归一化）的简称，常接在卷积层后面。它会把同一通道中偏大、偏小的数值重新整理到较稳定的范围，再用可学习的缩放和偏移参数调整结果。

训练时，BatchNorm 根据当前一批样本计算均值和方差，同时记录供推理使用的统计量。推理时，它通常不再统计当前输入，而是直接使用训练阶段保存下来的均值和方差，按照固定规则调整每个通道。

LayerNorm 是 Layer Normalization（层归一化）的简称，常用于 Transformer 等以特征向量为主的模型。它不依赖同一批中的其他样本，而是在单个样本自己的特征内部计算均值和方差。

两者最关键的区别是“沿哪个方向统计”：

前面的“从零学习大模型 Transformer”系列第 40 章《LayerNorm：把每个向量拉回稳定的分布》已经讲过 LayerNorm 的计算过程，以及它和 BatchNorm 的统计方向差异。本章只保留这段必要对比，后续重点观察 BatchNorm 在视觉模型中的应用和 ONNX 折叠现象。

由于本章的应用场景是视觉模型，下面使用 BatchNorm 构建最简单的 BasicBlock；LayerNorm 不进入这个 TinyResNet。主支路依次经过：

输入沿另一条路直接到达 Add，相加后再经过 Relu：

教学用的 TinyResNet 连续调用两个 BasicBlock。输入和输出 Shape 都是 [1,2,4,4]：

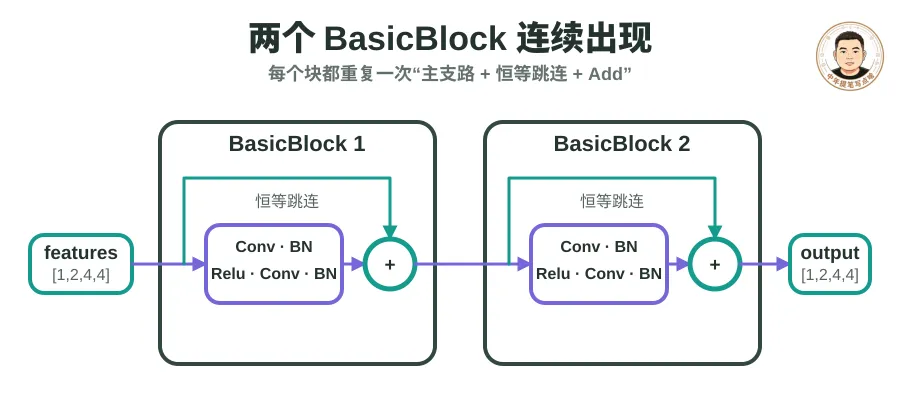

图 6-2（TinyResNet）：两个残差块都包含两层 Conv、两层 BatchNorm 和一次残差 Add。

需要先认识常量折叠可以先按一句话理解：推理开始前就能确定结果的计算，提前算完并写进模型，不必等每次推理再重复计算。 例如 Constant(2) 与 Constant(3) 相加，可以在导出时直接变成 Constant(5)。

Conv 与 BatchNorm 的合并稍有不同：它不是提前算出模型输出，而是把 BatchNorm 的固定参数换算进 Conv 的权重和 Bias，更准确地说属于参数折叠。两者的严格区别留到后面的图优化章节再讲。

在本文使用的传统 ONNX 导出器中，do_constant_folding 控制是否执行常量折叠这一步。设为 True 时，BatchNorm 会折叠进 Conv；设为 False 时，BatchNormalization 会作为独立节点保留。下面保持模型和输入完全相同，只改变这个参数：

本例只用它观察折叠前后的节点变化。

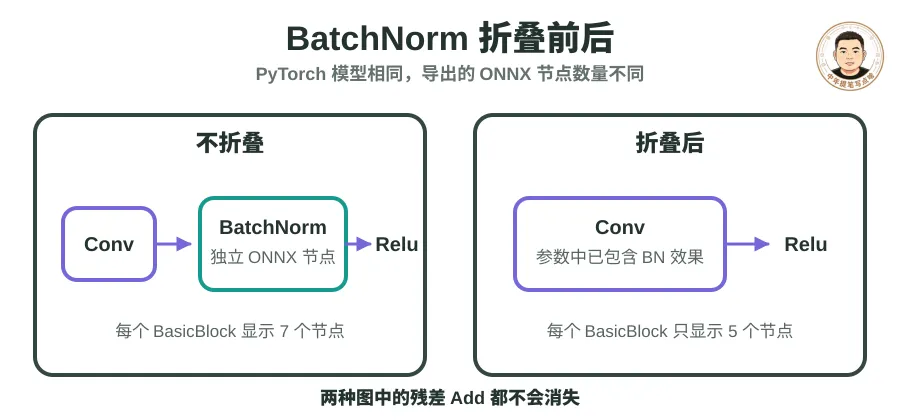

图 6-3（折叠对比）：不折叠时 BatchNormalization 是独立节点；折叠后它的效果进入 Conv 参数，残差 Add 不受影响。

设置 do_constant_folding=False 后，每个 BasicBlock 的主支路与 PyTorch 代码一致：

两个 BasicBlock 一共导出 14 个节点，其中包含 4 个 Conv、4 个 BatchNormalization、4 个 Relu 和 2 个 Add。

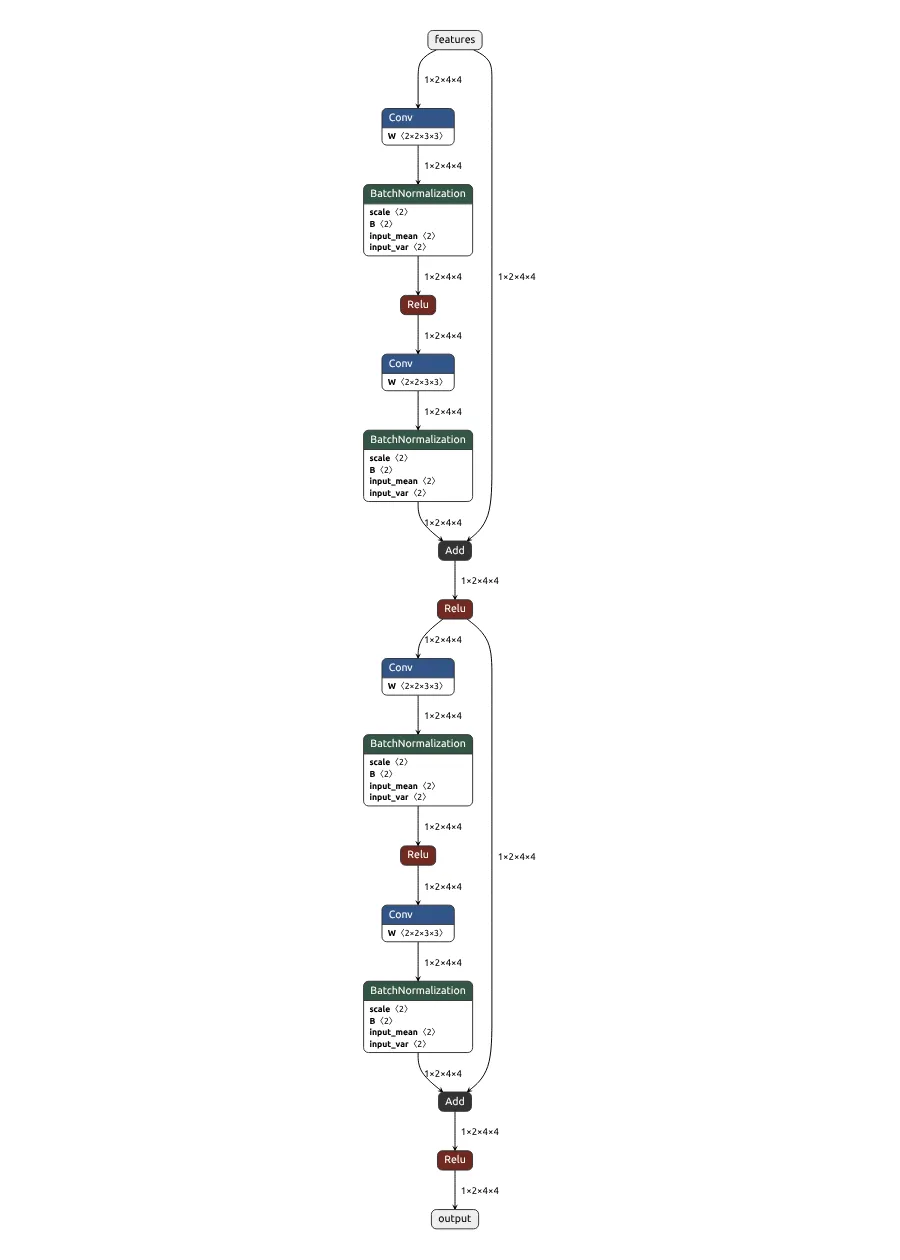

图 6-4（不折叠 ONNX）：四个绿色 BatchNormalization 节点完整保留，两条直连支路仍分别进入两个 Add。

这种图更接近 PyTorch Module 的写法，适合学习算子连接或确认 BatchNorm 位于哪一层之后。代价是图更长、节点更多。

设置 do_constant_folding=True 后，每个 BasicBlock 变成：

节点总数从 14 个减少到 10 个，4 个独立的 BatchNormalization 全部消失。Netron 中的 Conv 现在带有 Bias，虽然 PyTorch 代码里的 Conv2d 设置了 bias=False；这些新参数已经包含原来 BatchNorm 的缩放和平移效果。

图 6-5（折叠后 ONNX）：BatchNormalization 不再显示，但两个 Add 和两条残差直连都没有变化。

两份图可以直接对比：

使用同一输入比较两份 ONNX，ONNX Runtime 输出之间的最大绝对误差是 0.0。这说明 BatchNorm 并没有被删除，它的计算效果只是搬进了 Conv 参数。图变短也不等于已经证明推理一定更快；真实性能还需要后续使用性能工具测量。

本章先回顾了 Conv、Relu 和 Add，再对比了 BatchNormalization 与 LayerNormalization：BatchNorm 常用于视觉模型的卷积特征，LayerNorm 常用于单个样本的特征向量。

后续实验以 BatchNorm 为主，同一份 PyTorch TinyResNet 在不折叠时保留 Conv -> BatchNormalization，折叠后只看到参数已经更新的 Conv。

无论是否折叠，残差支路和 Add 都保持不变。
