电路故障分析与检测试题
一、方法指导

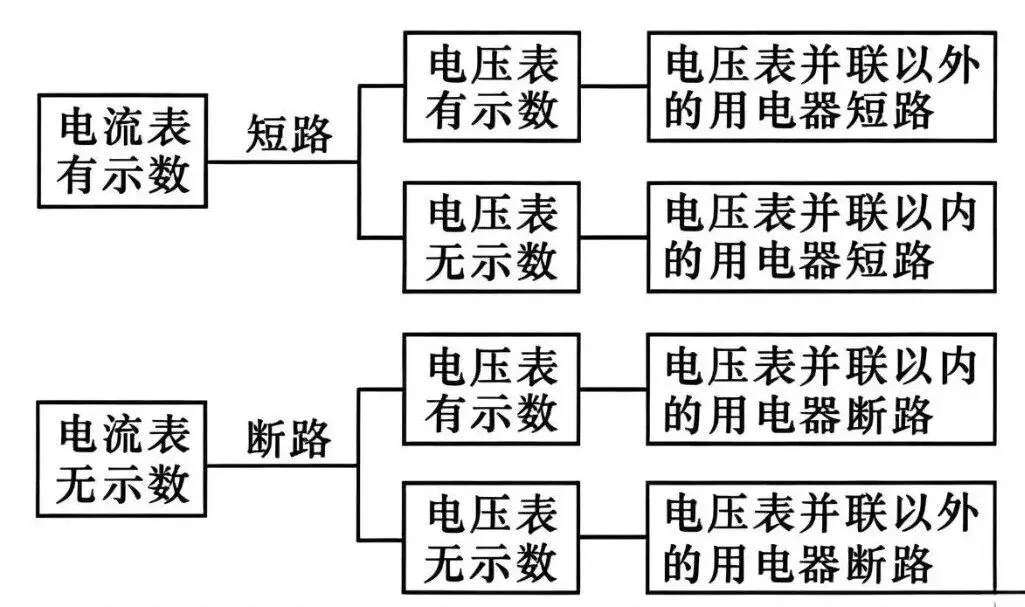

根据电表示数判断串联电路故障的一般思路：先看电流表有无示数，判断电路故障类型——短路或断路，再看电压表有无示数，判断电路故障具体位置。
二、典例精讲
如图所示，电源电压不变，闭合开关S，灯泡L₁、L₂都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，产生这一现象的原因可能是（ ）
A.灯泡L₁断路 B.灯泡L₁短路
C.灯泡L₂断路 D.灯泡L₂短路
下面是视频讲解：
想看更多视频讲解内容，请关注我的视频号“好人好梦7292”，到我主页查看更多数、理、化干货，视频持续更新中~
思路点拨：并联无短路，若短路会把电源烧坏。答案：C
三、检测试题

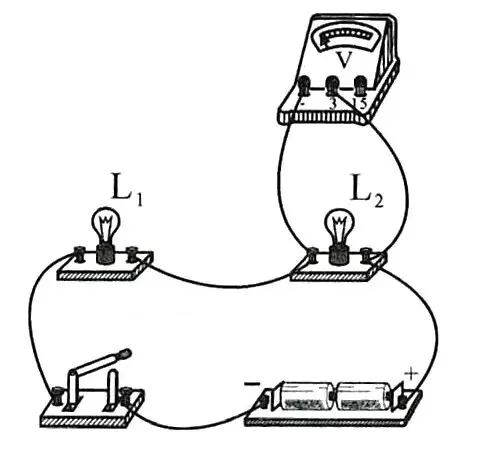

(2024·盐城)如图，在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。原因可能是（ B ）
A.L₁短路 B.L₁断路 C.L₂短路 D.L₂断路

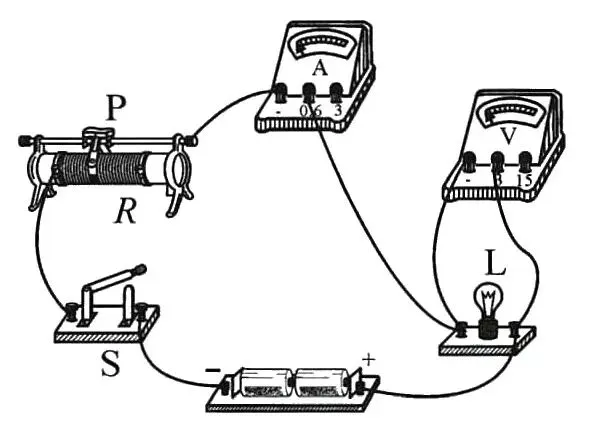

2.如图所示，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。电路可能存在的故障是（ B ）
A.灯泡L短路 B.灯泡L断路
C.滑动变阻器R短路 D.滑动变阻器R断路

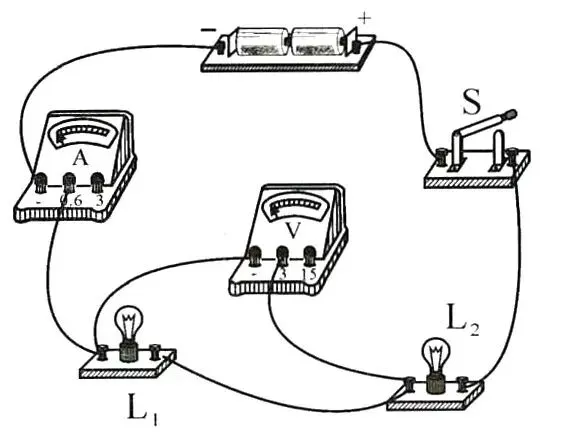

3.(2023·内江)如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ A ）
A.L₁短路 B.L₁断路 C.L₂短路 D.L₂断路
4.如图所示的电路，闭合开关S后，两灯均发光，一段时间后，一盏灯突然熄灭，电流表、电压表都有示数，则该电路故障可能是（ D ）
A.灯L₁断路 B.灯L₂断路 C.灯L₁短路 D.灯L₂短路
5.如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（B ）
A.L₁断路 B.L₂断路 C.L₁短路 D.L₂短路
6.如图所示，闭合开关后两灯均不亮，用一个电流表去检测电路故障。当电流表接A、B两点时两灯均不亮；当电流表接B、C两点时，有一盏灯亮了，产生这一现象的原因可能是（ C）
A.L₁断路 B.DC间断路 C.L₂断路 D.电源短路
7.如图所示，闭合开关，发现灯L₁和L₂都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出U_ab=0，U_bc=0，U_cd=6 V，U_ad=6 V。如果电路只有有一处故障，则故障可能为（D ）
A.L₁断路 B.L₁短路 C.L₂短路 D.L₂断路
8.(2024·达州)如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（A ）
A.L₁短路 B.L₂短路 C.L₁断路 D.L₂断路
9.如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ C ）
A.L₂断路 B.L₁短路 C.L₁断路 D.L₂短路
10.(2023·福建)如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（B ）
A.电流表接线松开 B.小灯泡L断路
C.滑动变阻器R断路 D.开关S接触不良
