专题突破卷 10 闭合电路的欧姆定律（欧姆定律、动态分析、
功率和效率问题、故障分析、含容电路）
60分钟
考点 考向 题型分布
闭合电路的欧姆定 考向1：欧姆定律 12单选+8多选
律（欧姆定律、动 考向2：动态分析
态分析、功率和效 考向3：功率和效率问题
率问题、故障分 考向4：故障分析
析、含容电路） 考向5：含容电路
闭合电路的欧姆定律（欧姆定律、动态分析、功率
和效率问题、故障分析、含容电路）（12 单选+8 多选）
1．（2024·辽宁朝阳·三模）在如图所示的电路中，电源电压不变，内阻为 ，R为定值电阻，闭合开关S，
电路正常工作，在滑片P向右移动的过程中，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．R两端的电压变大 B．电压表 的示数变大
C．灯泡的亮度变亮 D．电压表 的示数和电流表示数的比值变小

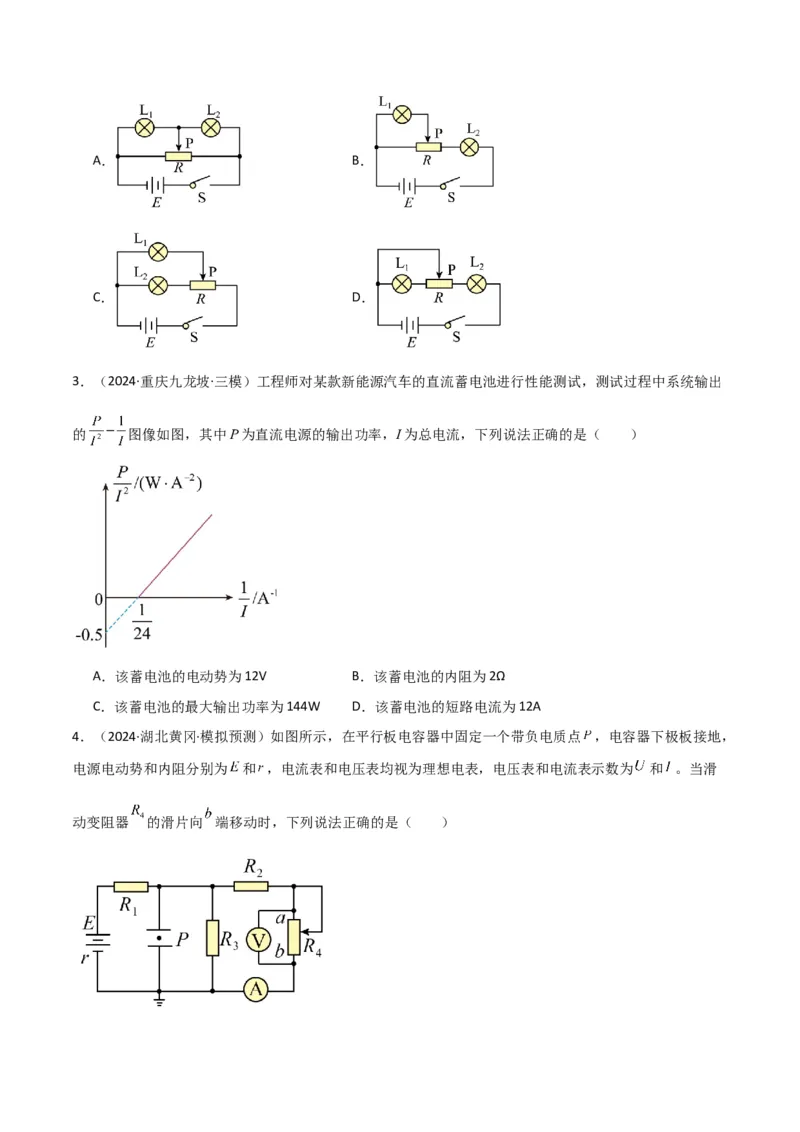

2．（2024·湖南长沙·三模）在如图所示的四个电路中，当分别闭合开关S，移动滑动变阻器触头从左端至
右端时，一定使其中一个灯由暗变亮同时，另一个灯由亮变暗，则符合要求的电路是（ ）A． B．
C． D．
3．（2024·重庆九龙坡·三模）工程师对某款新能源汽车的直流蓄电池进行性能测试，测试过程中系统输出
的 图像如图，其中P为直流电源的输出功率，I为总电流，下列说法正确的是（ ）
A．该蓄电池的电动势为12V B．该蓄电池的内阻为2Ω
C．该蓄电池的最大输出功率为144W D．该蓄电池的短路电流为12A

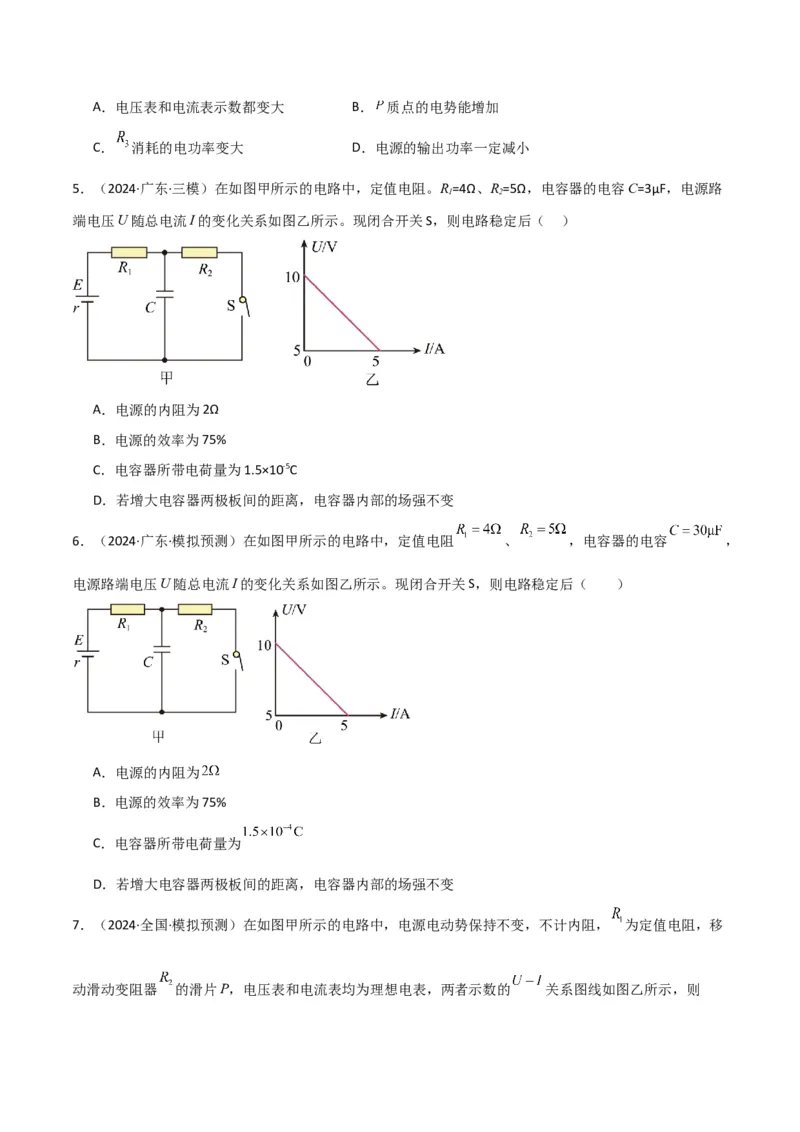

4．（2024·湖北黄冈·模拟预测）如图所示，在平行板电容器中固定一个带负电质点 ，电容器下极板接地，
电源电动势和内阻分别为 和 ，电流表和电压表均视为理想电表，电压表和电流表示数为 和 。当滑
动变阻器 的滑片向 端移动时，下列说法正确的是（ ）A．电压表和电流表示数都变大 B． 质点的电势能增加
C． 消耗的电功率变大 D．电源的输出功率一定减小
5．（2024·广东·三模）在如图甲所示的电路中，定值电阻。R=4Ω、R=5Ω，电容器的电容C=3μF，电源路
1 2
端电压U随总电流I的变化关系如图乙所示。现闭合开关S，则电路稳定后（ ）
A．电源的内阻为2Ω
B．电源的效率为75%
C．电容器所带电荷量为1.5×10-5C
D．若增大电容器两极板间的距离，电容器内部的场强不变
6．（2024·广东·模拟预测）在如图甲所示的电路中，定值电阻 、 ，电容器的电容 ，
电源路端电压U随总电流I的变化关系如图乙所示。现闭合开关S，则电路稳定后（ ）
A．电源的内阻为
B．电源的效率为75%
C．电容器所带电荷量为
D．若增大电容器两极板间的距离，电容器内部的场强不变

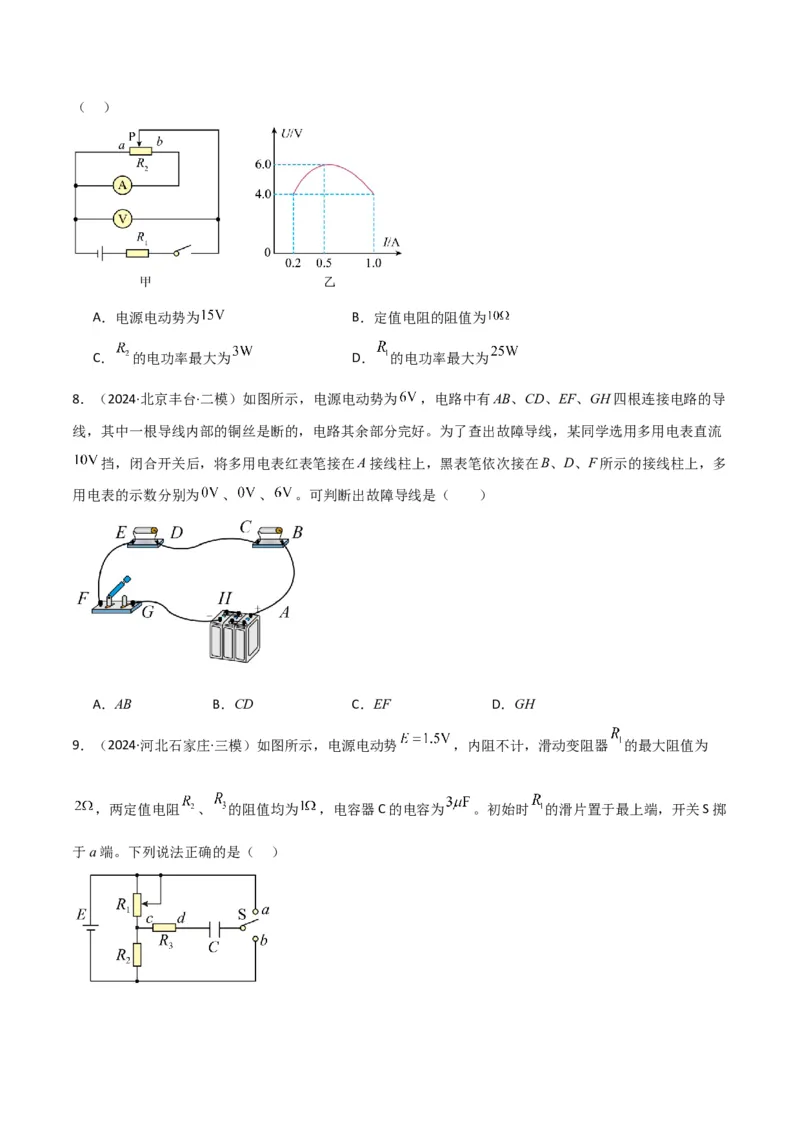

7．（2024·全国·模拟预测）在如图甲所示的电路中，电源电动势保持不变，不计内阻， 为定值电阻，移
动滑动变阻器 的滑片P，电压表和电流表均为理想电表，两者示数的 关系图线如图乙所示，则（ ）
A．电源电动势为 B．定值电阻的阻值为
C． 的电功率最大为 D． 的电功率最大为
8．（2024·北京丰台·二模）如图所示，电源电动势为 ，电路中有AB、CD、EF、GH四根连接电路的导
线，其中一根导线内部的铜丝是断的，电路其余部分完好。为了查出故障导线，某同学选用多用电表直流
挡，闭合开关后，将多用电表红表笔接在A接线柱上，黑表笔依次接在B、D、F所示的接线柱上，多
用电表的示数分别为 、 、 。可判断出故障导线是（ ）
A．AB B．CD C．EF D．GH

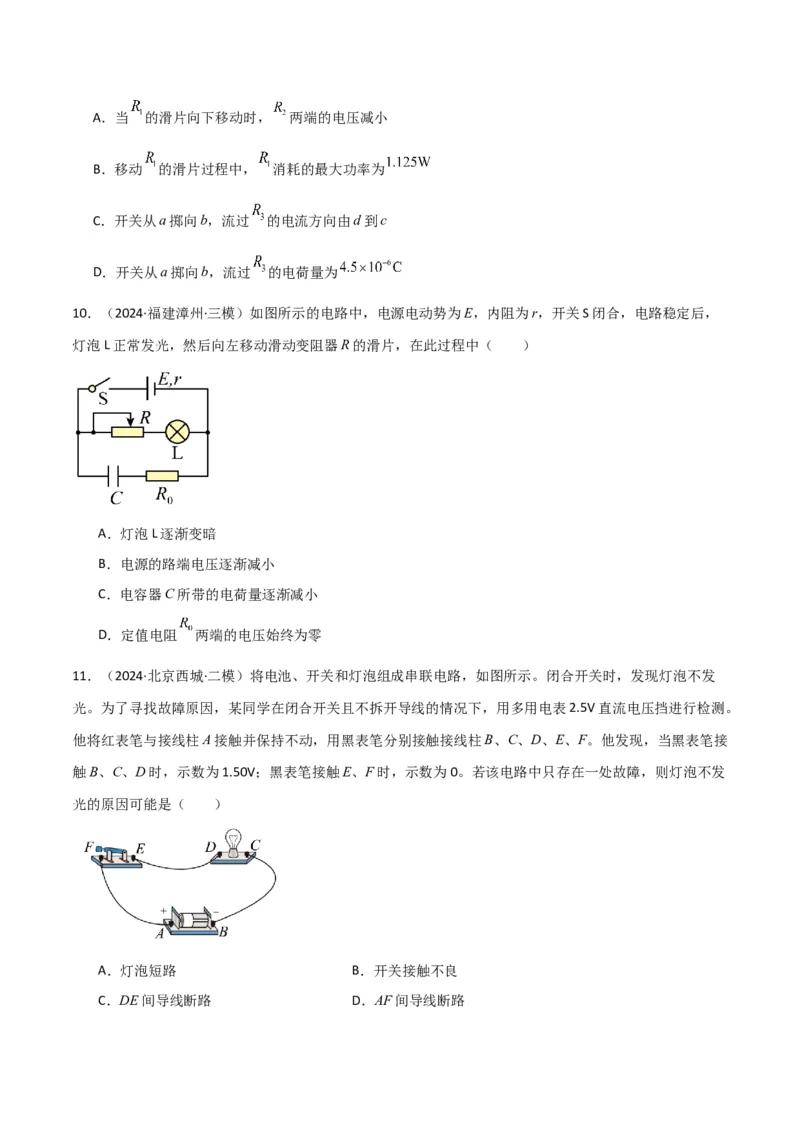

9．（2024·河北石家庄·三模）如图所示，电源电动势 ，内阻不计，滑动变阻器 的最大阻值为
，两定值电阻 、 的阻值均为 ，电容器C的电容为 。初始时 的滑片置于最上端，开关S掷
于a端。下列说法正确的是（ ）A．当 的滑片向下移动时， 两端的电压减小
B．移动 的滑片过程中， 消耗的最大功率为
C．开关从a掷向b，流过 的电流方向由d到c
D．开关从a掷向b，流过 的电荷量为
10．（2024·福建漳州·三模）如图所示的电路中，电源电动势为E，内阻为r，开关S闭合，电路稳定后，
灯泡L正常发光，然后向左移动滑动变阻器R的滑片，在此过程中（ ）
A．灯泡L逐渐变暗
B．电源的路端电压逐渐减小
C．电容器C所带的电荷量逐渐减小
D．定值电阻 两端的电压始终为零
11．（2024·北京西城·二模）将电池、开关和灯泡组成串联电路，如图所示。闭合开关时，发现灯泡不发
光。为了寻找故障原因，某同学在闭合开关且不拆开导线的情况下，用多用电表2.5V直流电压挡进行检测。
他将红表笔与接线柱A接触并保持不动，用黑表笔分别接触接线柱B、C、D、E、F。他发现，当黑表笔接
触B、C、D时，示数为1.50V；黑表笔接触E、F时，示数为0。若该电路中只存在一处故障，则灯泡不发
光的原因可能是（ ）
A．灯泡短路 B．开关接触不良

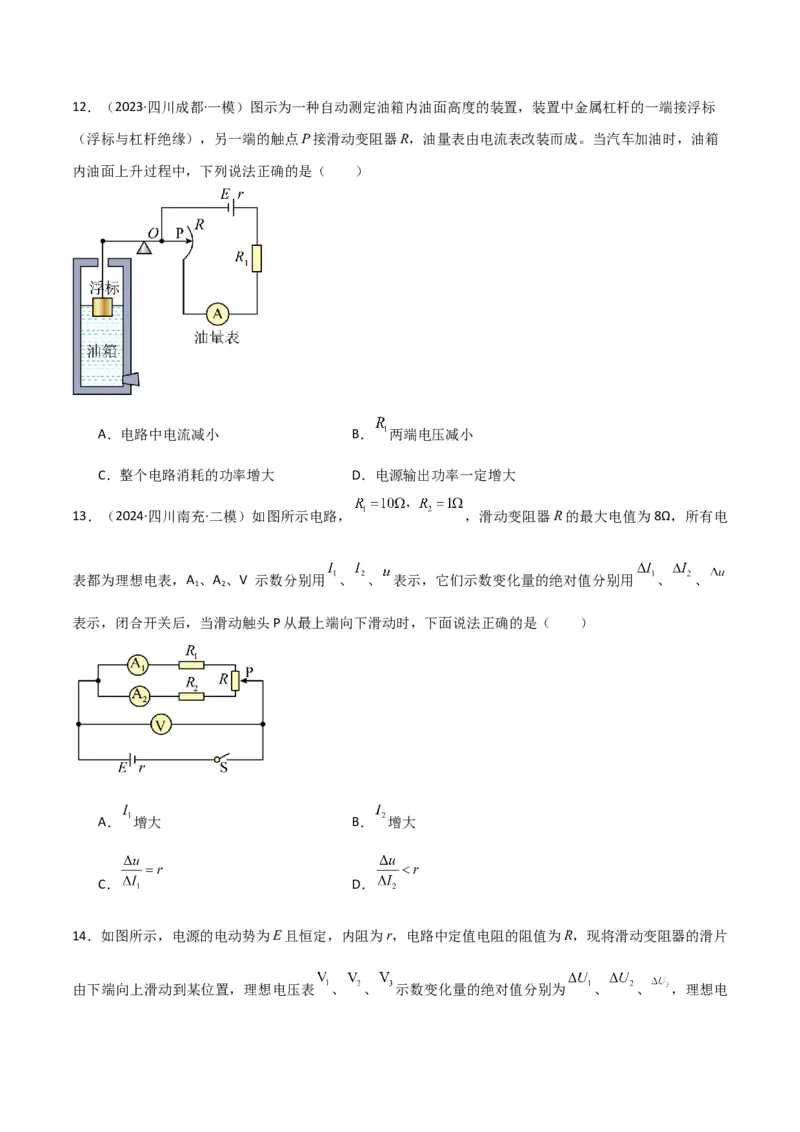

C．DE间导线断路 D．AF间导线断路12．（2023·四川成都·一模）图示为一种自动测定油箱内油面高度的装置，装置中金属杠杆的一端接浮标
（浮标与杠杆绝缘），另一端的触点P接滑动变阻器R，油量表由电流表改装而成。当汽车加油时，油箱
内油面上升过程中，下列说法正确的是（ ）
A．电路中电流减小 B． 两端电压减小
C．整个电路消耗的功率增大 D．电源输出功率一定增大
13．（2024·四川南充·二模）如图所示电路， ，滑动变阻器R的最大电值为8Ω，所有电
表都为理想电表，A 、A 、V 示数分别用 、 、 表示，它们示数变化量的绝对值分别用 、 、
1 2
表示，闭合开关后，当滑动触头P从最上端向下滑动时，下面说法正确的是（ ）
A． 增大 B． 增大
C． D．

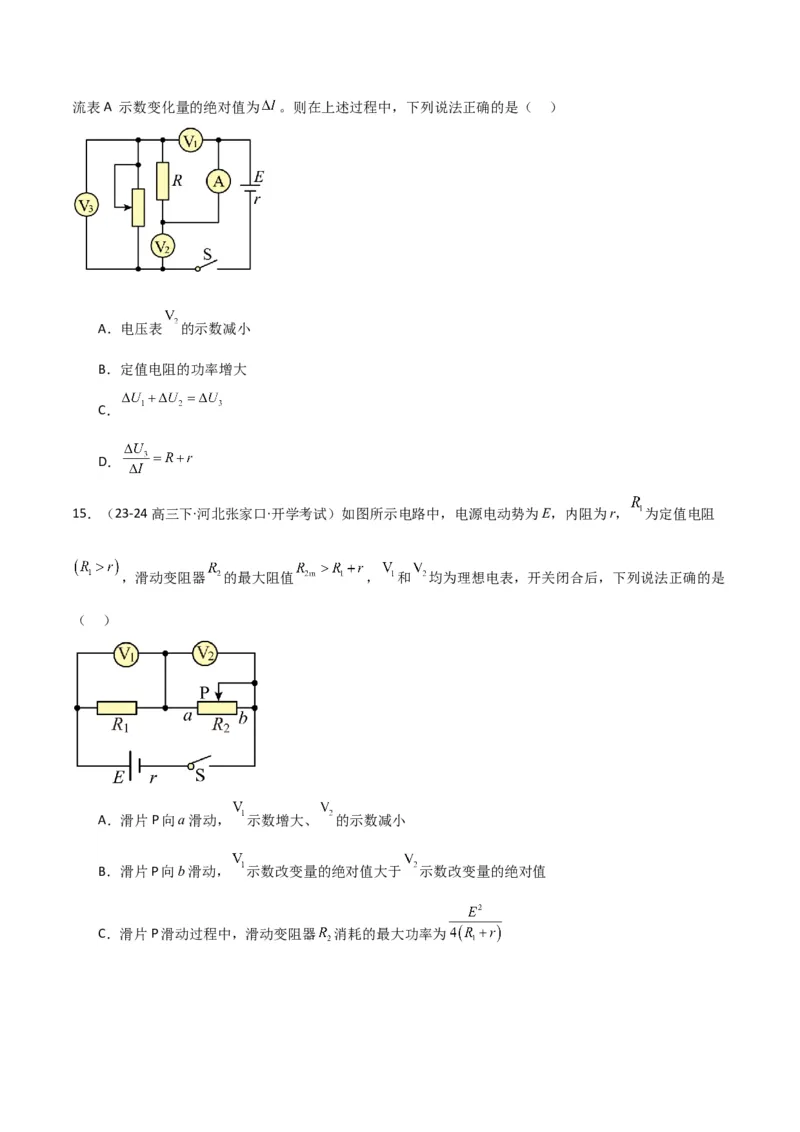

14．如图所示，电源的电动势为E且恒定，内阻为r，电路中定值电阻的阻值为R，现将滑动变阻器的滑片
由下端向上滑动到某位置，理想电压表 、 、 示数变化量的绝对值分别为 、 、 ，理想电流表A 示数变化量的绝对值为 。则在上述过程中，下列说法正确的是（ ）
A．电压表 的示数减小
B．定值电阻的功率增大
C．
D．
15．（23-24高三下·河北张家口·开学考试）如图所示电路中，电源电动势为E，内阻为r， 为定值电阻
，滑动变阻器 的最大阻值 ， 和 均为理想电表，开关闭合后，下列说法正确的是
（ ）
A．滑片P向a滑动， 示数增大、 的示数减小
B．滑片P向b滑动， 示数改变量的绝对值大于 示数改变量的绝对值

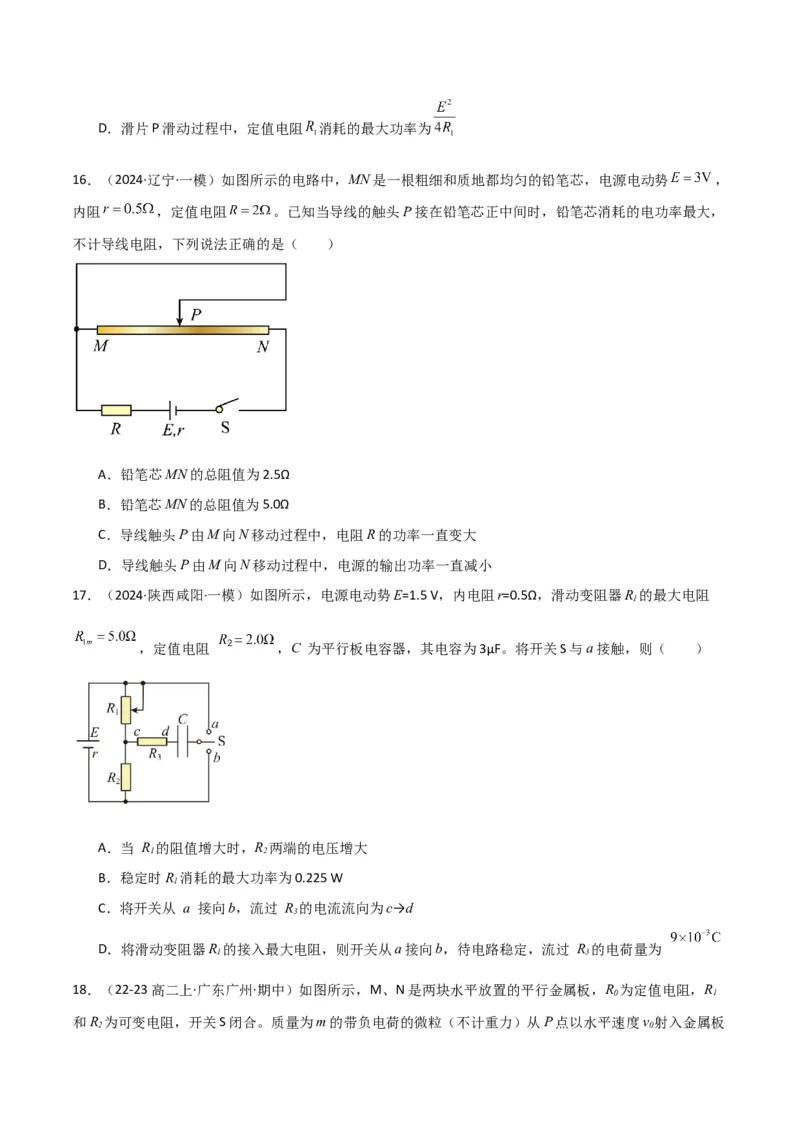

C．滑片P滑动过程中，滑动变阻器 消耗的最大功率为D．滑片P滑动过程中，定值电阻 消耗的最大功率为
16．（2024·辽宁·一模）如图所示的电路中，MN是一根粗细和质地都均匀的铅笔芯，电源电动势 ，
内阻 ，定值电阻 。已知当导线的触头P接在铅笔芯正中间时，铅笔芯消耗的电功率最大，
不计导线电阻，下列说法正确的是（ ）
A．铅笔芯MN的总阻值为2.5Ω
B．铅笔芯MN的总阻值为5.0Ω
C．导线触头P由M向N移动过程中，电阻R的功率一直变大
D．导线触头P由M向N移动过程中，电源的输出功率一直减小
17．（2024·陕西咸阳·一模）如图所示，电源电动势E=1.5 V，内电阻r=0.5Ω，滑动变阻器R 的最大电阻
1
，定值电阻 ，C 为平行板电容器，其电容为3μF。将开关S与a接触，则（ ）
A．当 R 的阻值增大时，R 两端的电压增大
1 2
B．稳定时R 消耗的最大功率为0.225 W
1
C．将开关从 a 接向b，流过 R 的电流流向为c→d
3
D．将滑动变阻器R 的接入最大电阻，则开关从a接向b，待电路稳定，流过 R 的电荷量为
1 3

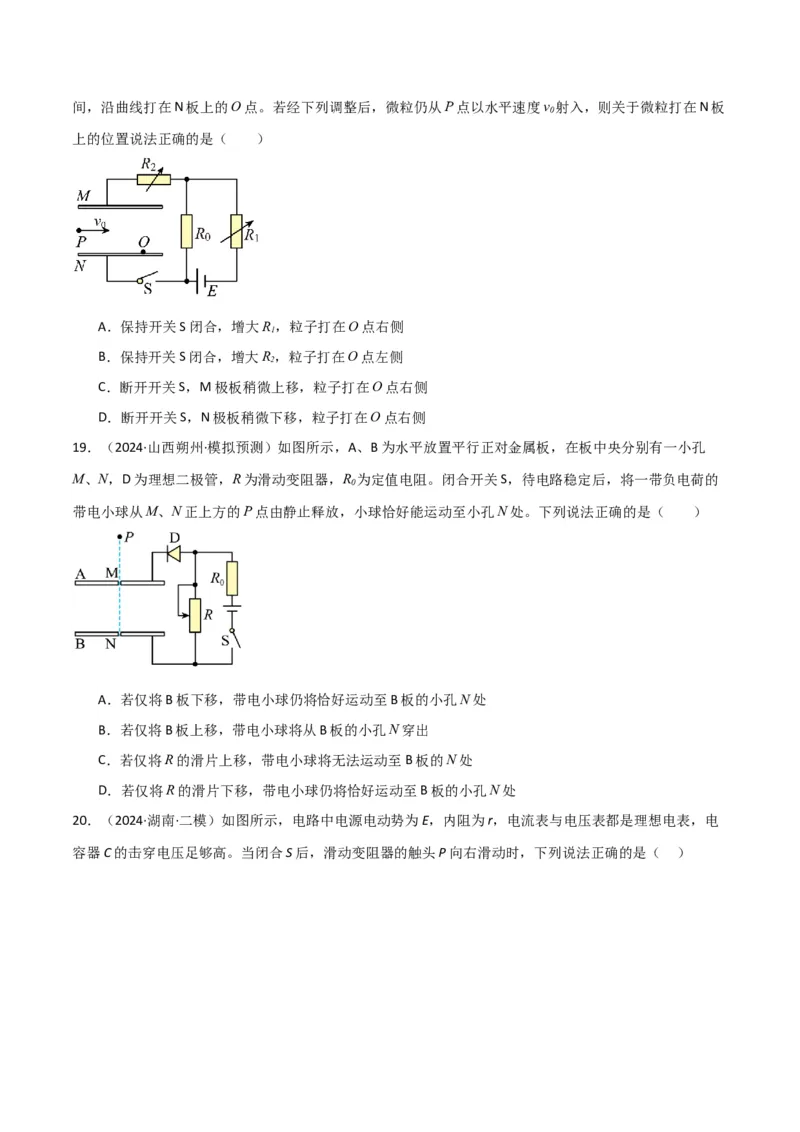

18．（22-23高二上·广东广州·期中）如图所示，M、N是两块水平放置的平行金属板，R 为定值电阻，R
0 1
和R 为可变电阻，开关S闭合。质量为m的带负电荷的微粒（不计重力）从P点以水平速度v 射入金属板
2 0间，沿曲线打在N板上的O点。若经下列调整后，微粒仍从P点以水平速度v 射入，则关于微粒打在N板
0
上的位置说法正确的是（ ）
A．保持开关S闭合，增大R，粒子打在O点右侧
1
B．保持开关S闭合，增大R，粒子打在O点左侧
2
C．断开开关S，M极板稍微上移，粒子打在O点右侧
D．断开开关S，N极板稍微下移，粒子打在O点右侧
19．（2024·山西朔州·模拟预测）如图所示，A、B为水平放置平行正对金属板，在板中央分别有一小孔
M、N，D为理想二极管，R为滑动变阻器，R 为定值电阻。闭合开关S，待电路稳定后，将一带负电荷的
0
带电小球从M、N正上方的P点由静止释放，小球恰好能运动至小孔N处。下列说法正确的是（ ）
A．若仅将B板下移，带电小球仍将恰好运动至B板的小孔N处
B．若仅将B板上移，带电小球将从B板的小孔N穿出
C．若仅将R的滑片上移，带电小球将无法运动至B板的N处
D．若仅将R的滑片下移，带电小球仍将恰好运动至B板的小孔N处
20．（2024·湖南·二模）如图所示，电路中电源电动势为E，内阻为r，电流表与电压表都是理想电表，电
容器C的击穿电压足够高。当闭合S后，滑动变阻器的触头P向右滑动时，下列说法正确的是（ ）A．电压表示数增大 B．电流表示数减小
C．灯泡变亮 D．电容器的电荷量减少
