考点 36 电路的基本概念和规律 闭合电路欧姆定律
1. 高考真题考点分布
题型 考点考查 考题统计
选择题 电阻定律 2024广西卷
计算题 电路的串并联、功率 2024年海南卷

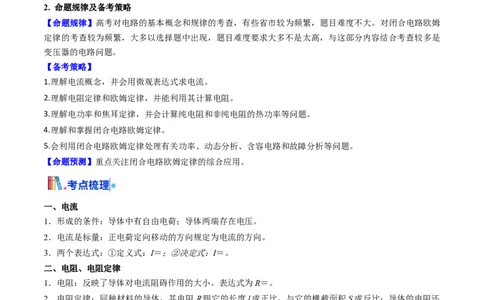

2. 命题规律及备考策略
【命题规律】高考对电路的基本概念和规律的考查，有些省市较为频繁，题目难度不大。对闭合电路欧姆
定律的考查较为频繁，大多以选择题中出现，题目难度要求大多不是太高，与这部分内容结合考查较多是
变压器的电路问题。
【备考策略】
1.理解电流概念，并会用微观表达式求电流。
2.理解电阻定律和欧姆定律，并能利用其计算电阻。
3.理解电功率和焦耳定律，并会计算纯电阻和非纯电阻的热功率等问题。
4.理解和掌握闭合电路欧姆定律。
5.会利用闭合电路欧姆定律处理有关功率、动态分析、含容电路和故障分析等问题。
【命题预测】重点关注闭合电路欧姆定律的综合应用。
一、电流
1．形成的条件：导体中有自由电荷；导体两端存在电压。
2．电流是标量：正电荷定向移动的方向规定为电流的方向。
3．两个表达式：①定义式：I＝；②决定式：I＝。
二、电阻、电阻定律
1．电阻：反映了导体对电流阻碍作用的大小。表达式为R＝。
2．电阻定律：同种材料的导体，其电阻R跟它的长度l成正比，与它的横截面积S成反比；导体的电阻还
与构成它的材料以及温度有关。表达式为R＝ρ。
3．电阻率
(1)物理意义：反映导体的导电性能，是导体材料本身的属性。
(2)电阻率与温度的关系：金属的电阻率随温度升高而增大；半导体的电阻率随温度升高而减小。
三、部分电路欧姆定律及其应用
1．内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
2．表达式：I＝。
3．适用范围：金属导电和电解液导电的纯电阻电路，不适用于气体导电或半导体元件。4．导体的伏安特性曲线(IU)图线
(1)比较电阻的大小：图线的斜率k＝＝＝，图中R≥R(选填“＞”“＜”或“＝”)。
1 2
(2)线性元件：伏安特性曲线是直线的电学元件。
(3)非线性元件：伏安特性曲线为曲线的电学元件。

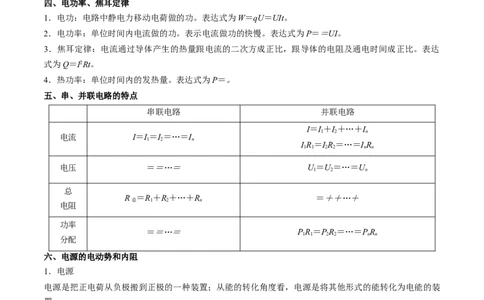

四、电功率、焦耳定律
1．电功：电路中静电力移动电荷做的功。表达式为W＝qU＝UIt。
2．电功率：单位时间内电流做的功。表示电流做功的快慢。表达式为P＝＝UI。
3．焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。表达
式为Q＝I2Rt。
4．热功率：单位时间内的发热量。表达式为P＝。
五、串、并联电路的特点
串联电路 并联电路
I＝I＋I＋…＋I
1 2 n
电流 I＝I＝I＝…＝I
1 2 n
IR＝IR＝…＝IR
1 1 2 2 n n
电压 ＝＝…＝ U＝U＝…＝U
1 2 n
总
R ＝R＋R＋…＋R ＝＋＋…＋
总 1 2 n
电阻
功率
＝＝…＝ PR＝PR＝…＝PR
1 1 2 2 n n
分配
六、电源的电动势和内阻
1．电源
电源是把正电荷从负极搬到正极的一种装置；从能的转化角度看，电源是将其他形式的能转化为电能的装
置。
2．电动势
(1)定义：电动势在数值上等于非静电力把1 C的正电荷在电源内从负极移送到正极所做的功。
(2)表达式：E＝。
(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。
3．内阻
电源内部也是由导体组成的，也有电阻，叫作电源的内阻，它是电源的另一重要参数。
七、闭合电路的几个关系
1．闭合电路欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
(2)表达式：I＝。
(3)适用条件：只适用于纯电阻电路。
2．电动势与内、外电压的关系：E＝U ＋U 。(适用于任何电路)
内 外
3．路端电压与外电阻的关系(外电路为纯电阻电路)
一般
U＝IR＝R＝，当R增大时，U增大
情况
特殊 (1)当R→∞(断路)时，I＝0，U＝E；
情况 (2)R＝0(短路)时，I ＝，U＝0
短

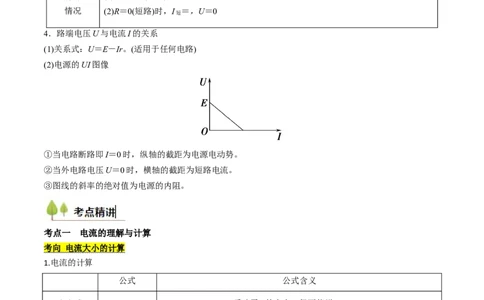

4．路端电压U与电流I的关系
(1)关系式：U＝E－Ir。(适用于任何电路)
(2)电源的UI图像
①当电路断路即I＝0时，纵轴的截距为电源电动势。
②当外电路电压U＝0时，横轴的截距为短路电流。
③图线的斜率的绝对值为电源的内阻。
考点一 电流的理解与计算
考向 电流 大小的计算
1.电流的计算
公式 公式含义
定义式 I＝ 反映了I的大小，但不能说I∝q，I∝
微观式 I＝nqSv 从微观上看n、q、S、v决定了I的大小
决定式 I＝ I由U、R决定，I∝U I∝
2.注意
电解液导电 异种电荷反向通过某截面，q＝|q |＋|q |
1 2v
电子绕核旋转等效电 e kQq 4π2
F I= =m r
流 T ，T为周期， r2 T2
1．某电解池，如果在1s内共有 个二价正离子和 个一价负离子通过面积为 的某横截面，
那么通过这个横截面的电流是（元电荷的电荷量为 ）（ ）
A．0 B．0.8A C．1.6A D．3.2A

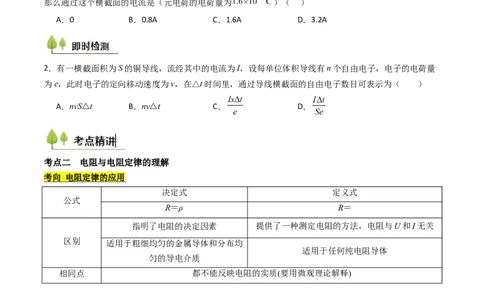

2．有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积导线有n个自由电子，电子的电荷量
为e，此时电子的定向移动速度为v，在△t时间里，通过导线横截面的自由电子数目可表示为（ ）
A．nvS△t B．nv△t C． D．
考点二 电阻与电阻定律的理解
考向 电阻定律的应用
决定式 定义式
公式
R＝ρ R＝
指明了电阻的决定因素 提供了一种测定电阻的方法，电阻与U和I无关
区别
适用于粗细均匀的金属导体和分布均
适用于任何纯电阻导体
匀的导电介质
相同点 都不能反映电阻的实质(要用微观理论解释)
3．如图所示，用某种金属材料制成长为a，宽为b，厚为c的长方体，已知 ，关于该导体的电阻
下列说法正确的是（ ）A．电流沿AB方向电阻最小 B．电流沿CD方向电阻最小
C．电流沿EF方向电阻最小 D．电流沿任何方向电阻都是一样
4．如图，一根粗细均匀的同种材料制作的电阻丝AC，B为AC中点，现将BC段均匀拉伸到D点，
，然后将电阻丝接入电路中。下列说法正确的是（ ）
A．BD段横截面积是AB段的3倍
B．BD段电阻是AB段的9倍
C．BD段电压是AB段的3倍
D．BD段自由电荷定向移动速率是AB段的9倍
考点三 欧姆定律与伏安特性曲线
考向 欧姆定律及伏安特性曲线的综合应用
I-U图像与U-I图像：5．如图所示，为某一金属导体的伏安特性曲线，由图像可知（ ）
A．导体两端电压为1V时，电阻为1Ω B．导体两端电压为1V时，电阻为0.5Ω
C．导体两端电压为2V时，电阻为1Ω D．导体两端电压为2V时，电阻为0.5Ω
6．如图所示为某白炽灯的U-I图像，图中A点的坐标为（I，U），过A点的切线与横轴交点的坐标为
1 1
I。则（ ）
0
A．随电压的升高，白炽灯的电阻逐渐减小
B．对应A点，白炽灯的电阻为
C．对应A点，白炽灯的电阻为
D．对应A点，白炽灯的电阻为
考点四 电功与电热、电功率与电热功率
考向 功率和 热功率计算
1．纯电阻电路与非纯电阻电路的比较
纯电阻电路 非纯电阻电路
白炽灯、电炉、电饭锅、电热
实例 工作中的电动机、电解槽、日光灯等
毯、电熨斗等
电路中消耗的电能全部转化为内 电路中消耗的电能除转化为内能外，还转化
能量转化
能W＝Q 为其他形式的能W>Q
电功的计算 W＝UIt＝I2Rt＝t W＝UIt电热的计算 Q＝UIt＝I2Rt＝t Q＝I2Rt
电功率的计算 P＝UI＝I2R＝ P＝UI
电热功率的计算 P ＝UI＝I2R＝ P ＝I2R
热 热
注意：在非纯电阻电路中，t既不能表示电功，也不能表示电热；既不能表示电功率，也不能表示电热功
率。(因为欧姆定律不成立)
2．电动机(或电解槽)的功率关系
P ＝P ＋P 或IU＝P ＋I2r。[r为电动机线圈(或电解液)的电阻]
入 出 热 出
注意：电动机在通电但是卡住不转动时相当于纯电阻电路。
7．如图所示，电源电动势E=12V，内阻 ， ，直流电动机内阻 ，当闭合S和S ，断
1
开S 时，调节滑动变阻器R 为某值时，可使电源输出功率最大，闭合S，S ，断开S ，调节R 为某值时，
2 1 2 1 2
可使电源的输出功率最大，且此时电动机刚好正常工作（电动机额定输出功率P=4.5W），则下列判断正
0
确的是（ ）
A．电动机额定电流I=2A
B．电动机两端电压为
C．满足题意的R，R 值分别为 ，
1 2
D．满足题意的R，R 值分别为 ，
1 2
8．“祝融号”火星车的动力主要来源于太阳能电池。现将火星车的动力供电电路简化为如图所示，其中
太阳能电池电动势 ，内阻 未知，电动机线圈电阻 ，电热丝定值电阻 。当火星车
正常行驶时，电动机两端电压 ，电热丝 消耗功率 。则（ ）A．火星车正常行驶时，通过电热丝电流为
B．太阳能电池的内阻为
C．若电动机的转子被卡住，电热丝消耗的功率为
D．火星车正常行驶时，电动机的效率为
考点五 闭合电路欧姆定律及功率问题
考向 闭合电路的功率问题
1．闭合电路的功率和效率
任意电路：P ＝EI＝P ＋P
总 出 内
电源总功率
纯电阻电路：P ＝I2(R＋r)＝
总
电源内部
P ＝I2r＝P －P
内 总 出
消耗的功率
任意电路：P ＝UI＝P －P
出 总 内
电源的
输出功率 纯电阻电路：P ＝I2R＝
出
P 与外电阻
出
R的关系
任意电路：η＝×100%＝×100%
电源的效率
纯电阻电路：η＝×100%
2．输出功率与外电阻的关系
由P 与外电阻R的关系图像可知：
出
(1)当R＝r时，电源的输出功率最大为P ＝。
m
(2)当R＞r时，随着R的增大输出功率越来越小。
(3)当R＜r时，随着R的增大输出功率越来越大。(4)当P ＜P 时，每个输出功率对应两个外电阻R 和R，且RR＝r2。
出 m 1 2 1 2
9．工程师对某款新能源汽车的直流蓄电池进行性能测试，测试过程中系统输出的 图像如图，其中P
为直流电源的输出功率，I为总电流，下列说法正确的是（ ）
A．该蓄电池的电动势为12V B．该蓄电池的内阻为2Ω
C．该蓄电池的最大输出功率为144W D．该蓄电池的短路电流为12A
10．如图，电源的电动势不变，内阻r为2Ω，定值电阻R 为1.5Ω，滑动变阻器R 的最大阻值为5Ω，则当
1 2
滑动变阻器的阻值分别为多大时，滑动变阻器R 消耗的功率最大和电源的输出功率最大（ ）
2
A．0.5Ω，3.5Ω B．0，0.5Ω
C．0，3.5Ω D．3.5Ω，0.5Ω
考点六 电路的动态分析问题
考向 电路的动态分析问题
1．程序法2．结论法
用口诀表述为“串反并同”：
(1)所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、消耗的电功
率都将减小，反之则增大。
(2)所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、消耗的电功
率都将增大，反之则减小。
3．极限法
因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，让电阻最大或
电阻为零进行讨论。
11．如图所示，电源电动势的内阻为 ， 为滑动变阻器， 、 为定值电阻，电路中电表均为理想电表，
开关S断开。则下列说法正确的是（ ）
A．闭合开关S， 的示数都变大
B．闭合开关S，V的示数变大
C．若 的滑片向下移动， 的示数都变小
D．若 的滑片向下移动，V和 的示数变化量之比不变
12．如图电路中，电源电动势为E，内阻r不能忽略。闭合S后，调整R的阻值，使电压表的示数增大
ΔU，在这一过程中（ ）
A．通过R 的电流增大，增大量为
1
B．R 两端的电压减小，减小量为ΔU
2
C．通过R 的电流减小，减小量为
2D．路端电压增大，增大量为ΔU
考点七 含容电路
考向 含容电路中的物理量的变化和计算
含电容器电路的分析是一个难点,电路中出现电容器，学生往往难以确定电容器与电路的串、并联关系
及电压关系等，给分析解决问题带来很大的障碍。
1.电路的简化：不分析电容器的充、放电过程时，把电容器所在的电路视为断路，简化电路时可以去掉，
求电荷量时再在相应位置补上。
2.电路稳定时电容器的处理方法：电路稳定后，与电容器串联的电路中没有电流，同支路的电阻相当于导
线，,即电阻不起降低电压的作用，电容器两端的电压与其并联用电器两端电压相等。
3.电压变化带来的电容器变化：电路中电流、电压的变化可能会引起电容器的充、放电。若电容器两端电
压升高,电容器将充电；若电容器两端电压降低，电容器将通过与它连接的电路放电，可由ΔQ=C·ΔU计算电
容器上电荷量的变化量。
4.含容电路动态分析的三个步骤：
第一步 理清电路的串、并联关系
确定电容器两极板间的电压。在电容器充电和放电的过程中，欧姆定律等电路规律不适
第二步 用，但对于充电或放电完毕的电路，电容器的存在与否不再影响原电路，电容器接在某一
支路两端，可根据欧姆定律及串、并联规律求解该支路两端的电压U
分析电容器所带的电荷量。针对某一状态，根据Q＝CU，由电容器两端的电压U求电容器
第三步
所带的电荷量Q，由电路规律分析两极板电势的高低，高电势板带正电，低电势板带负电
13．如图所示，电路中的电源电动势为E，内阻忽略不计，定值电阻 ， ， .闭合开
关S，当电阻箱 接入电路的阻值为 时，一带电微粒恰好悬浮于电容器C两板的正中间位置，已知带电
微粒的质量为m，电容器C两极板间的距离为d，重力加速度为g，电源负极接地，则下列说法正确的是（
）A．带电微粒带负电荷
B．带电微粒的电荷量大小为
C．带电微粒的电势能为
D．减小电阻箱 接入电路的阻值，悬浮的带电微粒会向下移动
14．如图所示电路中，电源电动势 、内阻 ，定值电阻 ，电阻箱 的阻
值调到 ，滑动变阻器 接入电路的阻值为 ，平行板电容器的电容 ，单刀双掷开关S与触
点1连接。下列说法正确的是（ ）
A．若仅将 的滑片向上滑动，电源效率增大
B．若仅将 的滑片向上滑动， 消耗的电功率增大
C．若仅将 的阻值调大，电容器两极板间的电势差增大
D．若仅将开关S由触点1拨向触点2，通过 的电荷量为：
考点八 故障分析
考向 电路故障分析
1．电路故障一般是短路或断路，其特点如下：
(1)短路状态的特点：有电流通过电路而两端电压为零。
(2)断路状态的特点：电源路端电压不为零而电流为零。
2．利用电流表、电压表判断电路故障的方法
常见故障 故障解读 原因分析
故障原因可能是：
“电流表示数正常”表明电流表所
正常 a．电压表损坏；
在电路为通路，“电压表无示数”
无示数 b．电压表接触不良；
表明无电流通过电压表
c．与电压表并联的用电器短路“电压表有示数”表明电压表有电 故障原因可能是：
正常
流通过，“电流表无示数”说明没 a．电流表短路；
无示数
有或几乎没有电流流过电流表 b．和电压表并联的用电器断路
“两表均无示数”表明无电流通过 除了两表同时被短路外，可能是干路
均无示数 两表 断路导致无电流
15．如图是“测量电源的电动势和内电阻”实验的电路图。小明在实验中，闭合开关后，发现无论怎么移
动滑动变阻器的滑片，电压表有示数且不变，电流表始终没有示数。为查找故障， 在其它连接不变的情
况下， 他将电压表连接 a 位置的导线端分别试触 b 、c 、d 三个位置， 发现试触b 、c 时，电压表有
示数；试触 d 时，电压表没有示数。若电路中仅有一处故障，则（ ）
A．导线 ab 断路 B．滑动变阻器短路
C．导线 cd 短路 D．导线 cd 断路
16．在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，导致电压表和电流表的读
数都增大，电压表和电流表均为理想电表，则可能出现了下列哪种故障（ ）
A．R 短路 B．R 短路
1 2
C．R 短路 D．R 断路
3 117．如图所示，两段长度和材料相同、各自粗细均匀、单位体积内自由电子数相等的金属导线a、b串联连
接在电路中，横截面积之比 。则（ ）
A．两导线电阻之比为
B．两导线两端电压之比为
C．流经两导线的电流发热功率之比为
D．自由电子在两导线中移动的速率之比
18．根据欧姆定律 、串联电路总电阻R = R＋R＋…、并联电路总电阻 ，通过逻辑
1 2
推理就可以判定在材料相同的条件下，导体的电阻与长度成正比，与横截面积成反比。现在要求在这两个
结论的基础上，通过实验探究导体的电阻与材料的关系。选择a、b两种不同的金属丝做实验，关于这个实
验的下列哪个说法是正确的（ ）
A．所选的a、b两种金属丝的长度必须是相同的
B．所选的a、b两种金属丝的横截面积必须是相同的
C．所选的a、b两种金属丝长度和横截面积都必须是相同的
D．所选的a、b两种金属丝长度和横截面积都可以不做限制
19．如图甲所示，当滑动变阻器R的滑片P从一端滑到另一端的过程中，两个电压表的示数随电流表示数
的变化情况如图乙所示。已知电流表示数小于0.2A时，电动机不发生转动，各电表均视为理想电表，电动
机电阻不随温度变化而改变。下列说法正确的是（ ）
A．电动机电阻为
B．电源电动势为3.5V
C．滑动变阻器R接入电路的最大阻值为
D．电流表示数为0.3A时，电动机输出功率为0.54W
20．如图甲所示，闭合开关，调节电阻箱的阻值，同时记录电阻箱的阻值R，电压表V 的数U，电压表V
1 1 2
的示数U。根据记录数据计算出流过电阻箱的电流I，分别描绘了a、b两条UI图线，如图乙所示。则下
2
列说法不正确的是（ ）A．流过电阻箱的电流的表达式为I＝
B．小灯泡两端电压随电流变化的图像是a
C．根据图乙可以求得电源的电动势E＝3.0V、内阻r＝2Ω
D．该电路中小灯泡消耗的最大功率为1W
21．交警使用的某型号酒精测试仪如图甲，其工作原理如图乙所示，传感器电阻R的电阻值随酒精气体浓
度的增大而减小，电源的电动势为E，内阻为r，电路中的电表均为理想电表。测试仪可根据电压表读数变
化判断驾驶员饮酒情况。当一位酒驾驾驶员对着测试仪吹气时，下列说法正确的是（ ）
A．电压表的示数变大，电流表的示数变小
B．酒精气体浓度越大，电源的输出功率越大
C．适当减小R 的电阻值，则同等酒精气体浓度下吹气前后电压表示数变化会更大
0
D．电压表示数变化量与电流表示数变化量的绝对值之比变大
22．如图所示的 图像中，直线I为通过电阻R的电流与其两端电压的关系图线，直线Ⅱ为电源E的电
流与路端电压的关系图线．下列说法正确的是（ ）
A．电源内阻大小为B．电阻R的阻值为
C．Ⅰ，Ⅱ交点坐标表示的是电阻R接在电源E两端时电源的内电压及电流
D．图中阴影部分的面积表示把电阻R接在此电源两端时，电源内部消耗的功率为
23．如图所示，电源电动势E=7V、内阻r=2Ω，电阻R=R=R=5Ω，R=10Ω，电流表为理想电表，电容器的
1 2 3
电容C=6μF，闭合开关S，电路稳定后，下列说法正确的是（ ）
A．电流表示数为0.67A
B．R 两端的电压为5V
3
C．电容器所带的电量为3×10-5C
D．若S断开通过R 的电荷量为
2
24．某同学按照如图所示的电路图连接好电路，电源电动势为12V，闭合开关后发现两个灯泡 、 都不
亮，并且电流表无示数，该同学用多用电表的直流电压档在图中标注的各点间逐段对各个元件进行电压检
测，发现 间、 间电压接近12V，其余各段电压都为0，则该电路的故障可能是（ ）
A． 短路 B． 短路 C． 断路 D．R断路
25．如图所示，有一个半径为r的金属球远离其他物体，通过电阻R与大地相连。电子束从远处以速度v
落到球上且不反弹，在各物理量达稳定后每秒有n个电子落到球上。已知电子的质量为m，电子的电荷量
为e，则下列说法正确的是（ ）A．通过电阻的电流大小为ne
B．通过电阻的电流方向由金属球流向大地
C．若以地面为零电势，则球的电势为
D．每秒钟金属球产生的热量为
26．电磁泵在生产、科技中得到了广泛应用；如图所示，泵体是一个长方体，ab边长为 ，两侧端面是边
长为 的正方形；流经泵体内的液体密度为 ，在泵头通入导电剂后液体的电导率为 （电阻率的倒数），
泵体所在处有方向垂直向外的匀强磁场，磁感应强度为B，把泵体的上下两表面接在电压为U的电源（内
阻不计）上，不计导电液体产生的反向电动势，则（ ）
A．泵体上表面应接电源正极
B．通过泵体的电流
C．减小磁感应强度B可获得更大的抽液高度
D．增大液体的电导率 可获得更大的抽液高度
27．如图甲所示，电源的电动势为E＝5V、内阻为r＝20Ω，A、B是两个完全相同的小灯泡，小灯泡A的
伏安特性曲线如图乙所示，则下列说法正确的是（ ）
A．小灯泡的电阻随着电压的增大而减小B．电键S闭合后，灯泡A的电阻会减小
C．电键S闭合后，灯泡A消耗的功率会增加
D．电键S闭合后，电源的效率会减小
28．在如图甲所示的电路中，L 、L 、L 为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．
1 2 3
当开关S闭合后，电路中的总电流为0.25 A，则此时( )
A．L 两端的电压为L 两端电压的2倍 B．L 消耗的电功率为0.75 W
1 2 1
C．L 的电阻为12 Ω D．L 、L 消耗的电功率的比值大于4
2 1 2
29．如图1所示，电源的电动势为 ，内阻为 。图2为电源的输出功率 与电阻箱读数 的关系图像，电
源输出功率最大值为 ，电阻箱读数分别为 、 时电源输出功率相等为 ，下列说法中正确的是（
）
A．电源的电动势为
B．电源的内阻为
C．当电阻箱阻值为 时，电源效率较大
D．当电阻箱阻值为 时，电源输出功率最大
30．如图所示电路， ，滑动变阻器R的最大电值为8Ω，所有电表都为理想电表，A 、
1
A 、V 示数分别用 、 、 表示，它们示数变化量的绝对值分别用 、 、 表示，闭合开关后，当
2
滑动触头P从最上端向下滑动时，下面说法正确的是（ ）A． 增大 B． 增大
C． D．
31．如图所示， ，电容器的电容 ，电源电动势 ，内阻 。起初，
开关 断开，电容器 所带的电荷量为 ；然后，闭合开关 ，待电路稳定后，电容器 所带的电荷量为
。下列说法正确的是（ ）
A．开关 断开时，电容器 极板的电势高
B．开关 闭合，电路稳定后，电容器 极板的电势高
C．从闭合开关到电路稳定的过程中，通过灵敏电流计的电荷量为
D．从闭合开关到电路稳定的过程中，通过灵敏电流计的电荷量为
32．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，电流表A）的示
数变为零。若电路中故障发生在灯L、电阻R上，用一根导线来查实电路故障，则下列判断正确的是（
）
A．将导线并联在R两端，电流表无示数，一定是L断路
B．将导线并联在L两端，电流表无示数，一定是R断路
C．将导线并联在R两端，电流表有示数，一定是R断路
D．将导线并联在L两端，电流表有示数，一定是L断路
1．（2024·广西·高考真题）将横截面相同、材料不同的两段导体 、 无缝连接成一段导体，总长度为
1.00m，接入图甲电路。闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的变化关系如图乙，则导体 、 的电阻率之比约为（ ）
A． B． C． D．
2．（2022·江苏·高考真题）如图所示，电路中灯泡均正常发光，阻值分别为 ， ， ，
，电源电动势 ，内阻不计，四个灯泡中消耗功率最大的是（ ）
A． B． C． D．
