文 观烨趋势研究团队

核心结论

① 英伟达不是传统意义上的芯片制造商：它采用无晶圆厂模式，掌握GPU架构、CUDA软件、NVLink互连和整机柜标准，把晶圆制造、HBM、封装、载板、服务器组装、电源与液冷交给全球合作伙伴。真正的核心能力，是定义技术路线并组织整个产业链按自己的产品节奏运行。

② Blackwell的竞争力来自系统，而非一颗裸片：B200需要台积电4NP制程、8个HBM3E堆栈、CoWoS-L封装、ABF载板和复杂供电互连共同工作。公开资料推算显示，逻辑芯片可能不足其物料成本的15%，HBM反而是最大成本项。

③ 台积电与英伟达已形成深度共生：先进制程决定计算密度，CoWoS决定GPU与HBM能否整合交付。英伟达可以在三星、英特尔之间进行有限议价，却难以在短期内复制台积电“制程+封装+良率”的组合能力。

④ 网络正在成为CUDA之外的第二道护城河：当AI计算从单卡扩展到72颗GPU乃至数万颗GPU集群，系统性能越来越取决于NVLink、NVSwitch、InfiniBand、Spectrum-X和高速光铜互连。英伟达通过Mellanox和NVLink，把控制范围从芯片延伸到整个数据中心。

⑤ NVLink Fusion的开放不是放弃控制，而是扩大标准：允许第三方CPU和定制ASIC接入NVLink，表面上降低了封闭性，实质上是让更多异构芯片围绕英伟达互连标准运行。英伟达可能牺牲部分单芯片份额，换取更大的系统控制权。

综合结论：英伟达出售的已不只是GPU，而是一套涵盖计算、内存、封装、互联、服务器和软件的AI工业标准。理解其长期价值，不能只盯着GPU市场份额，而要观察它能否继续控制关键接口、产能分配和系统架构。

摘要

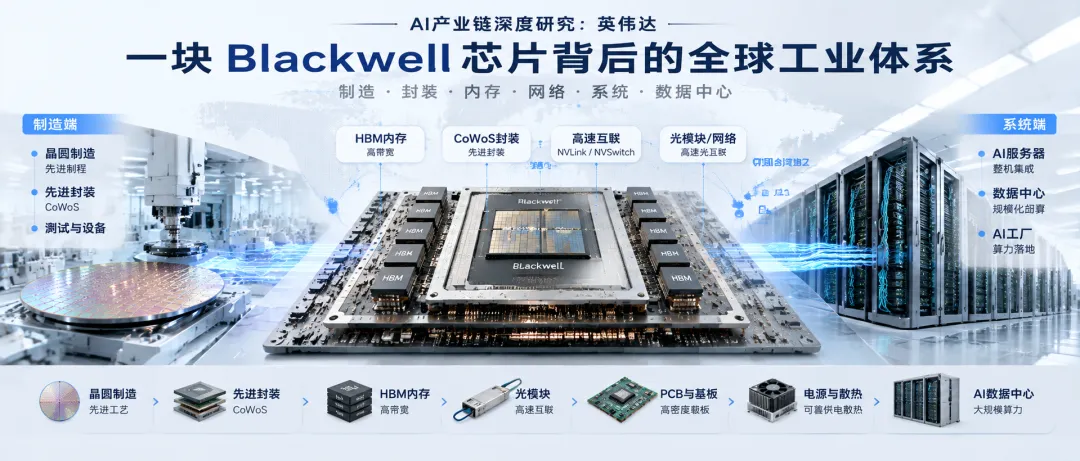

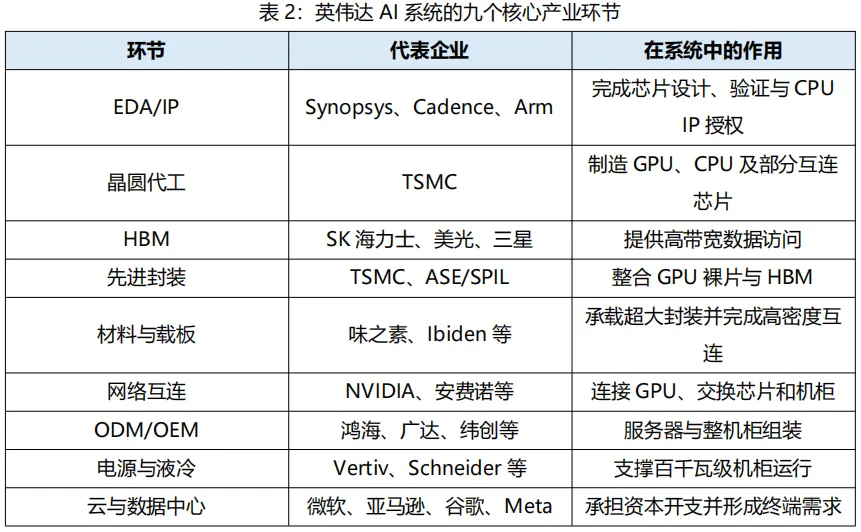

市场通常将英伟达描述为“AI芯片龙头”。这种说法没有错，却严重低估了公司的真实边界。英伟达自己并不拥有先进晶圆厂，也不生产HBM，不独立完成CoWoS封装，更不亲自制造绝大多数服务器。Blackwell能够大规模交付，依赖台积电、SK海力士、美光、味之素、日月光、广达、鸿海、安费诺、Vertiv等企业跨地域协同。

英伟达的特殊之处，在于它通过芯片架构、CUDA、NVLink和参考系统，把原本分散的供应商组织成一套具有明确技术标准和升级节奏的工业体系。从Hopper到Blackwell，再到Rubin，升级对象已由单颗GPU逐渐变成完整机柜：计算芯片、CPU、HBM、交换芯片、铜缆、光模块、供电和液冷必须同步迭代。

本文沿着一块Blackwell芯片从设计到交付的真实路径，拆解英伟达的全球供应链，重点回答三个问题：

第一，英伟达没有工厂，为什么仍能主导制造体系？

第二，为什么台积电、HBM和先进封装缺一不可；

第三，当竞争从单颗芯片升级到AI工厂，英伟达的护城河究竟变深还是变脆弱。

一、为什么必须重新理解英伟达

1.1 “GPU公司”这个标签已经过时

如果把英伟达理解为一家销售高性能GPU的公司，就很难解释三个现象：为什么一家没有先进晶圆厂的企业能够长期掌握行业定价权；为什么云厂商自研芯片增加后，英伟达仍在数据中心架构中占据中心位置；又为什么一次HBM、封装或互连短缺，能够直接影响数百亿美元产品的交付。

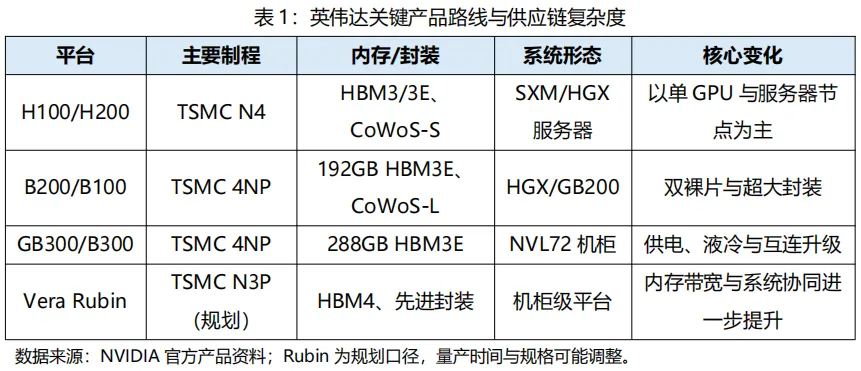

答案在于，英伟达的产品边界已经从芯片扩展为系统。H100时代，客户仍可将GPU视为服务器中的核心加速卡；进入GB200 NVL72时代，英伟达交付的是由36颗Grace CPU、72颗Blackwell GPU、NVSwitch网络、液冷和高功率供电组成的机柜级计算平台。芯片只是入口，系统架构才是产品。

关键洞察：每一代产品升级都在增加供应链耦合。制程、HBM、封装、网络和散热中任何一环落后，整个平台就无法按计划交付。这让英伟达更依赖外部供应商，也让其系统协调能力更有价值。

1.2 无晶圆厂模式不是“轻资产”，而是重新分配资本开支

英伟达将最重的制造资本开支交给台积电、内存厂、封装厂和ODM，自身集中投入架构、软件、系统设计和生态建设。这并不意味着产业链不需要资本，而是资本开支由合作伙伴承担，英伟达通过订单、预付款、认证和产品路线影响这些投资的方向。

这种模式的优势是灵活和高回报：英伟达不必承担晶圆厂利用率周期，却能采购全球最先进产能。代价则是单点依赖。一旦先进制程、HBM或CoWoS供给不足，英伟达即使拥有订单和设计，也无法把收入变成实际交付。

二、一块Blackwell芯片是如何被制造出来的

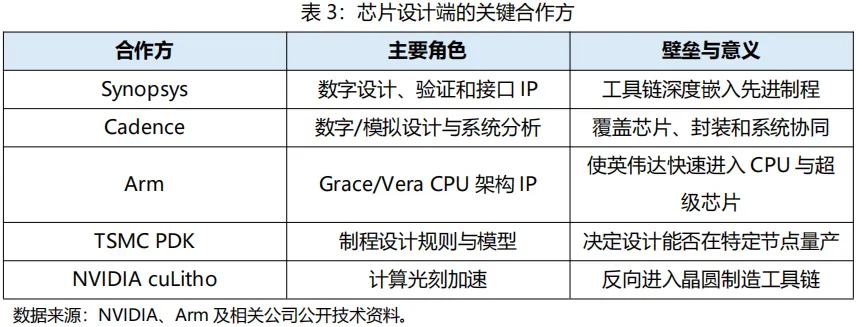

2.1 第一站：架构、EDA与IP

制造开始之前，英伟达首先定义计算架构、芯片模块、内存接口和系统互连。Grace CPU使用Arm架构授权，复杂芯片设计依赖Synopsys、Cadence等EDA工具完成逻辑综合、物理设计、时序验证和签核。随着晶体管数量、芯粒数量和封装复杂度上升，EDA不再只是设计软件，而是控制研发周期和流片成功率的基础设施。

英伟达同时参与计算光刻。其cuLitho平台把GPU加速引入光刻计算流程，并被台积电采用。这形成一个有意思的闭环：英伟达依靠台积电生产GPU，台积电又使用英伟达计算平台提高制造效率。双方关系由采购与供货进一步升级为技术协同。

2.2 第二站：台积电制造GPU裸片

Blackwell采用台积电4NP制程。这里的关键不只是线宽，而是良率、产能、设计工具适配和交付稳定性。对于超大尺寸、高价值GPU，几个百分点的良率差异就会显著改变单颗成本和可交付数量。先进制程必须与先进封装协同，单纯找到另一家能够生产晶圆的代工厂，并不等于能够复制完整产品。

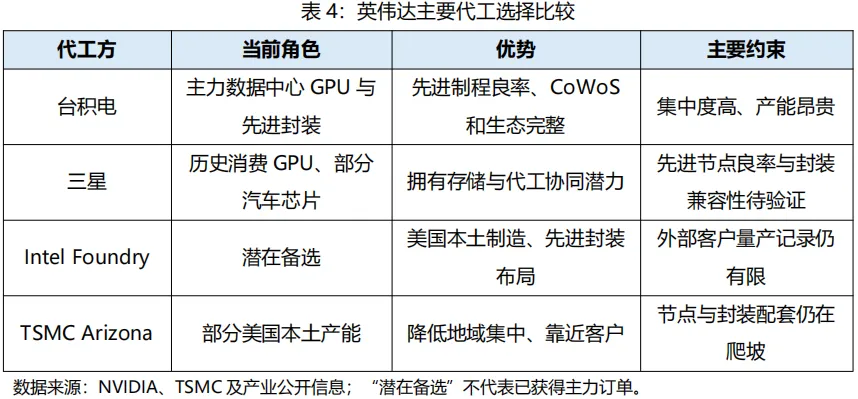

英伟达曾在消费级GPU和汽车芯片上使用三星制程，但主力数据中心GPU仍高度依赖台积电。三星可以提供一定的议价和备份选项，英特尔也在推进先进代工服务，但在公开信息范围内，两者尚未形成可替代台积电主力AI GPU的量产组合。

2.3 第三站：HBM让GPU真正“吃到数据”

AI模型训练并非只需要计算，还需要不断把参数和中间结果送入GPU。传统内存带宽无法匹配GPU算力增长，HBM通过多层DRAM堆叠和超宽接口提供更高带宽。Blackwell B200配置8个HBM3E堆栈、总容量192GB；进入Rubin阶段，HBM4预计继续提升带宽和系统复杂度。

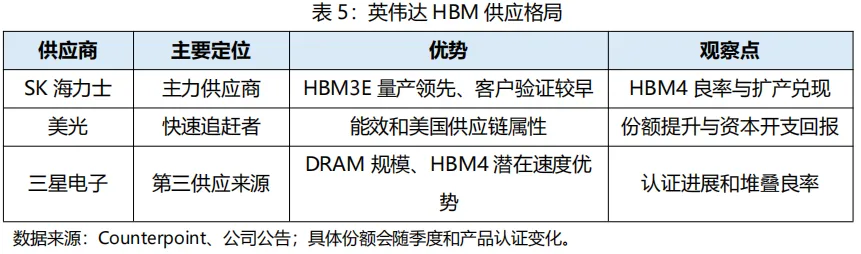

HBM的制造难度来自晶圆、堆叠、键合、测试和散热的联合良率。SK海力士凭借较早量产和MR-MUF工艺占据领先位置，美光快速追赶，三星则拥有存储规模优势但需要持续验证良率。英伟达通过长期协议和预付款锁定供给，使HBM成为产品交付和竞争格局的共同变量。

2.4 第四站：CoWoS把GPU与HBM变成一个产品

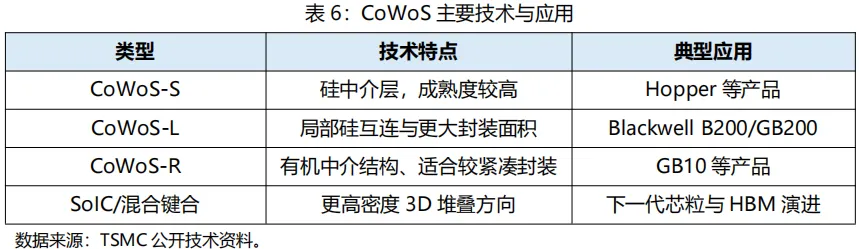

GPU裸片和HBM不能简单放在普通电路板上连接。CoWoS通过硅中介层和先进封装实现高密度互连，让计算芯片和内存以极高带宽交换数据。Blackwell双裸片与更大HBM配置，使CoWoS-L的面积、良率和材料要求明显提高。

这解释了为什么先进封装从过去的“后道工序”变成AI芯片的核心瓶颈。台积电不断扩建AP系列封装厂，并把部分oS工序外包给ASE旗下SPIL，但外包不能立刻复制全部CoWoS能力。Amkor美国新厂也需要较长建设与认证周期。

2.5 第五站：载板、PCB与服务器组装

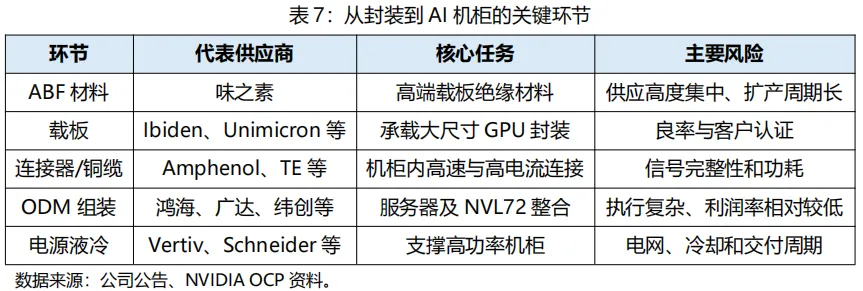

完成CoWoS之后，封装还要通过ABF载板、电路板、连接器和电源模块进入服务器。味之素ABF薄膜在高端基板材料中具有极高市场地位，Ibiden、Unimicron等厂商负责高端载板。材料金额相对整机很小，却可能因为认证周期长、工厂集中而形成单点风险。

服务器组装由鸿海、广达、纬创等ODM/OEM完成。它们负责主板、机柜、线缆、液冷和测试等复杂集成。与芯片和软件相比，ODM毛利率通常较低，但当产品从单台服务器升级为液冷整机柜，工程复杂度、营收规模和订单可见度都会提升。

三、最反直觉的发现：GPU裸片并不是最昂贵的部分

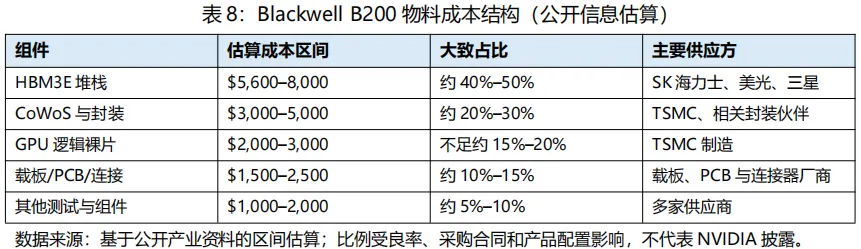

3.1 Blackwell BoM拆解

一块B200的物料成本可能集中在HBM、先进封装和载板，而不是逻辑芯片本身。由于英伟达不披露单颗产品BoM，以下数字只能用于理解成本结构，不能作为精确毛利测算。

这一结构说明，GPU价值并不等于硅片成本。英伟达能够获得远高于制造成本的售价，靠的是架构设计、CUDA生态、系统性能、稀缺产能和客户时间价值。云厂商购买的不是若干公斤硬件，而是更快训练模型、更早上线服务和降低集群失败成本的能力。

关键洞察：在AI硬件中，价值创造与成本发生在不同位置。HBM和封装承担大量物理成本，英伟达则通过标准、软件和供给组织获得主要经济利润。这也是分析产业链公司时不能只看“是否供货”的原因。

四、台积电与英伟达：从供应关系走向共同体

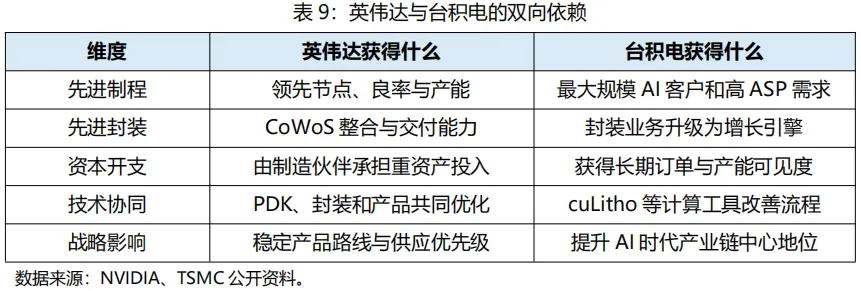

4.1 为什么替代台积电比想象中困难

替代一家代工厂，需要同时迁移芯片设计、PDK、物理验证、流片、良率学习、封装、测试和客户认证。对于Blackwell这类高价值产品，任何环节出现偏差都会带来巨额机会成本。因此，英伟达即使希望多元化，也必须在供应安全和产品节奏之间权衡。

台积电的优势不是单项冠军，而是组合能力：先进制程提供计算密度，CoWoS提供内存整合，长期量产积累提供良率，全球客户生态提供设备与材料协同。竞争者可能在某一节点接近，却难以同时复制全部要素。

4.2 美国本土化能解决多少风险

TSMC亚利桑那工厂能够增加美国先进制程供给，并具备政治和客户接近优势，但真正形成完整替代还需要封装、材料、设备、工程师和成本体系同步落地。晶圆在美国生产、再运回亚洲封装，并不能完全消除供应链中断风险。

因此，本土化更可能是“增加冗余”而非“复制台湾”。它可以降低局部风险，却难以在短期内以相同成本、规模和良率重建完整生态。对英伟达而言，最现实的策略仍是增加库存缓冲、预订产能、发展多地制造并维持台积电核心合作。

五、网络为什么成为CUDA之外的第二道护城河

5.1 AI计算从芯片竞争升级为集群竞争

单颗GPU的理论算力并不等于集群有效算力。数千颗GPU同时训练模型时，参数同步、故障恢复和数据传输会消耗大量时间。GPU越快，网络等待的机会成本越高。因此，互连带宽、延迟和软件调度开始决定整个数据中心的投资回报。

英伟达2020年收购Mellanox后获得InfiniBand、网卡和交换机技术，再通过NVLink和NVSwitch控制GPU之间的高速连接。Spectrum-X则切入以太网AI网络。计算、网络和软件由同一家公司协同优化，使竞争对手不能只靠一颗性能接近的芯片完成替代。

5.2 CPO与铜互连的共同演进

GB200 NVL72机柜内部仍大量使用高速铜缆，因为短距离铜连接成本低、延迟小；机柜之间和更大规模集群则越来越依赖光通信。随着速率进入800G和1.6T，可插拔光模块的功耗和信号损耗上升，共封装光学CPO开始成为重要方向。

英伟达发布Quantum-X Photonics和Spectrum-X Photonics，试图把光引擎更靠近交换芯片。若CPO规模化，产业价值可能从传统可插拔模块向硅光、封装、外置激光和系统设计迁移。英伟达再次扮演标准定义者，而不仅是某个器件的采购者。

六、NVLink Fusion：开放生态还是更深层的控制？

6.1 云厂商自研芯片带来的挑战

谷歌TPU、亚马逊Trainium、微软和Meta的自研加速器，反映云厂商不愿永久承受英伟达的高价格和供应约束。定制ASIC在特定工作负载上可能拥有更好的成本和能效，对英伟达形成真实竞争。传统封闭策略若迫使客户“全选英伟达或全部放弃”，可能加速替代。

6.2 NVLink Fusion的战略交换

NVLink Fusion允许第三方CPU通过NVLink-C2C连接英伟达GPU，也允许定制ASIC通过NVLink芯粒进入互连生态。客户可以使用富士通、Qualcomm或自研CPU，也可以组合部分定制加速器，但要获得英伟达互连效率，仍需采用其协议、芯粒或平台。

这是一种典型的平台战略：开放非核心边界，保留核心控制点。英伟达可能接受Grace CPU份额下降，甚至接受部分GPU负载被ASIC分流，以换取NVLink成为异构AI系统的事实标准。如果这一策略成功，英伟达的可控制市场将从GPU扩展到包含第三方芯片的整个AI机架。

核心判断：NVLink Fusion不是英伟达护城河变浅，而是护城河由“产品封闭”向“标准控制”迁移。真正需要观察的不是合作伙伴数量，而是云厂商是否愿意在大规模生产系统中采用这一接口。

七、这套全球工业体系的脆弱性

7.1 单点集中仍是最大风险

英伟达的高资本效率建立在外部制造体系之上，也因此暴露于台积电、HBM、CoWoS、ABF材料和地理集中等风险。先进逻辑制造高度集中于台湾，HBM集中于韩国、日本，关键材料和设备又分布在日本、美国和欧洲。任何一处长期中断，都可能沿供应链放大。先进GPU无法在数月内转移生产，库存只能缓冲短期冲击，长期恢复需要重新认证完整制造和封装体系。

7.2 出口管制同时影响需求与产品设计

美国对华出口限制改变了英伟达的产品组合和市场空间。公司需要开发符合限制的产品，却仍可能面对规则再次调整、许可变化和库存损失。中国客户则会加快国产算力替代。政策风险不仅减少销售，还会迫使研发资源投入到不断变化的合规边界。

7.3 客户集中与资本开支周期

英伟达数据中心需求高度依赖少数超大规模云厂商。它们既是最大客户，也是最有能力开发自研芯片的竞争力量。如果AI应用收入无法覆盖持续攀升的资本开支，云厂商可能放缓采购；如果自研ASIC成熟，又可能降低通用GPU占比。

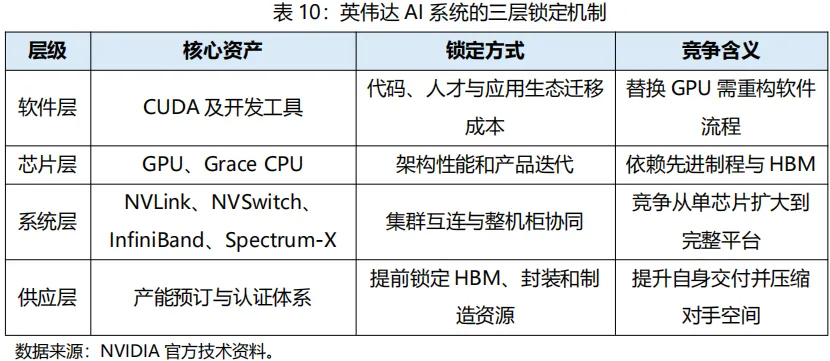

英伟达的应对方式，是把价值从GPU转移到系统和标准：即使客户使用部分自研芯片，也尽量让其继续采用CUDA工具、NVLink互连、网络设备或英伟达参考架构。这个转型能否成功，将决定公司的平台地位能否穿越下一轮资本开支波动。

八、未来两年的四个关键观察指标

第一，Rubin能否按计划量产。这不仅检验N3P制程，也检验HBM4、封装、机柜和网络的同步准备程度。

第二，HBM与CoWoS供给能否跟上需求。若扩产落后，英伟达收入受交付限制；若扩产过快，则可能削弱稀缺性并增加产业库存风险。

第三，NVLink Fusion是否获得真实生产部署。发布合作名单只是起点，大规模云厂商和ASIC能否进入商用机架，才是标准扩张的证据。

第四，云厂商资本开支的变现效率。AI基础设施需求最终需要应用收入和生产率提升支撑。资本开支持续增长但回报迟迟不兑现，会成为产业链最大的周期风险。

结语：英伟达真正出售的是AI工业标准

英伟达最令人印象深刻的地方，并不是它拥有全球最先进的工厂。恰恰相反，它没有晶圆厂、不生产HBM，也不独立组装绝大多数服务器，却能够让台积电、内存厂、封装厂、ODM、网络和数据中心基础设施围绕自己的路线图投入资本。

这种能力来自四个相互强化的控制点：GPU架构定义计算，CUDA定义开发环境，NVLink与网络定义系统连接，认证体系影响。当四者组合在一起，竞争者面对的就不再是一颗芯片，而是一套已经形成规模、标准和学习曲线的工业生态。

但这套体系也不是没有代价。越依赖全球最优分工，就越暴露于地理集中、出口管制、供应瓶颈和客户资本开支周期。英伟达的长期胜负手，不是永久垄断每一颗芯片，而是在技术路线不断变化时，仍然掌握系统中最难被绕开的接口。

因此，判断英伟达护城河是否继续加深，可以归结为一句话：当未来AI系统加入更多自研CPU、ASIC、新型内存和光互连之后，它们是否仍要按照英伟达制定的规则彼此连接？如果答案仍然是肯定的，那么英伟达就不只是一家芯片公司，而是AI时代全球工业体系中最重要的标准制定者之一。

主要数据来源与口径说明

1. NVIDIA官方产品资料、技术博客、GTC/Computex发布资料及SEC文件。

2. TSMC官方先进制程、CoWoS与海外工厂资料。

3. Arm、Synopsys、Cadence及相关供应商公开资料。

4. TrendForce、Counterpoint、SemiAnalysis及公开产业研究。

5. 原始研究文档《英伟达全球产业链深度研究报告 v6》。

6. 文中BoM、供应份额、客户占比及中断损失等未获公司完整披露的数据，均为公开信息估算，不代表精确值。

7. Rubin、HBM4、CPO和海外产能等内容属于截至数据日期的规划或预测，后续可能调整。

8. 本文仅用于产业研究与信息交流，不构成证券买卖或其他投资建议。
