地形图快速绘制插件-易绘图介绍

基于cass平台开发了快速绘制地形图插件-easytool易绘图

易绘图程序主要分为三大功能区，分别是:

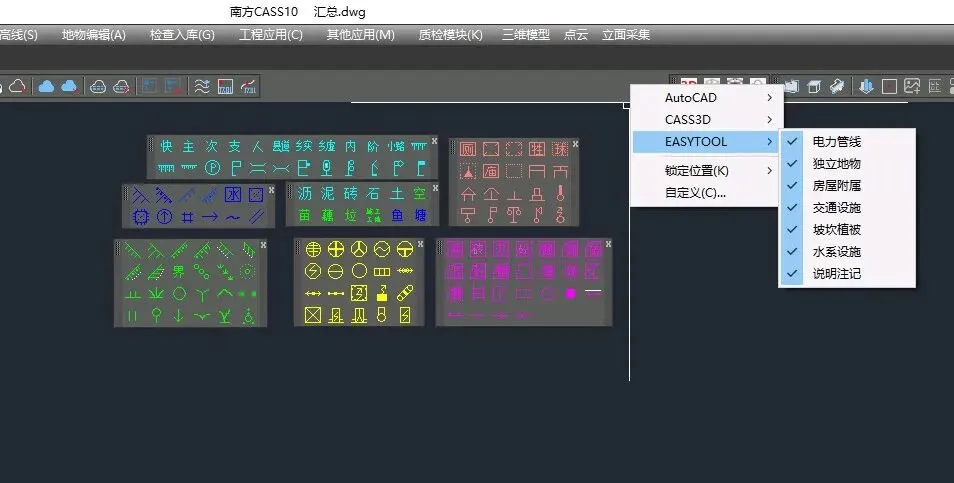

①快捷工具图标，本区域负责绘制常用的cass地物，把常用图例分类集中，便于在绘图过程中快速选择。

【房屋附属】【交通设施】【坡坎植被】

【电力管线】【独立地物】【水系设施】

【说明注记】

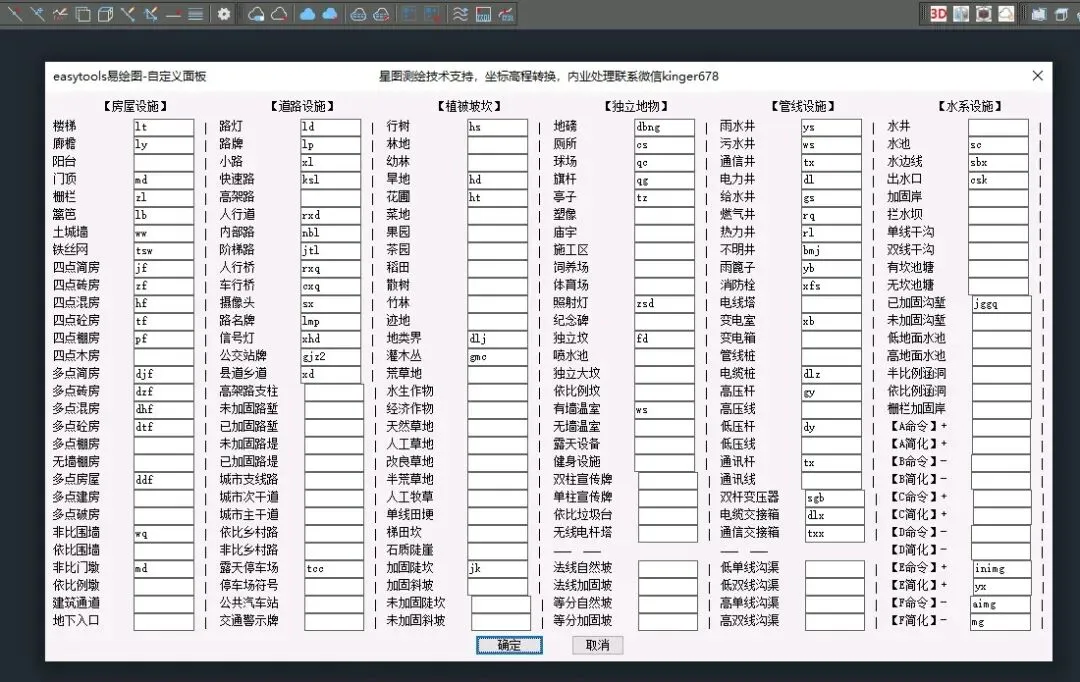

②自定义地物:输入命令T5调出自定义面板

可以在面板内给各类地物自定义快捷命令，实现一键画图，针对重复地物提高作图效率，新增命令简化区域，可以输入原命令和简化后命令。

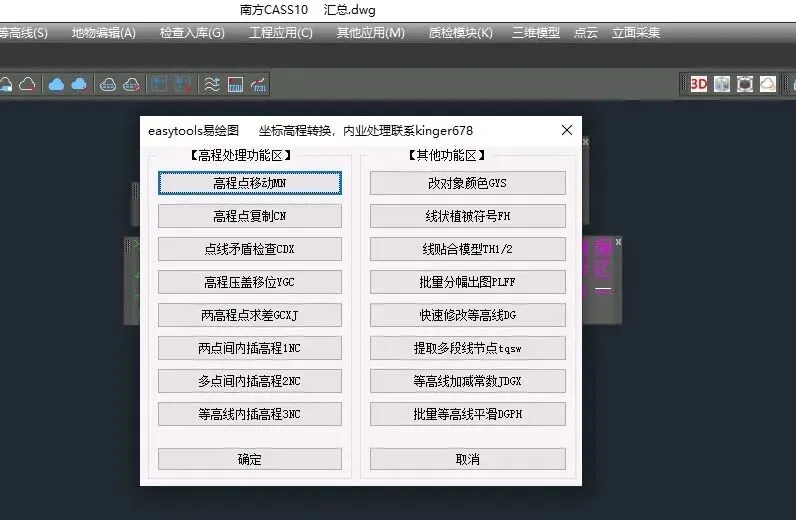

③专属工具箱

易绘图专属工具箱集成了常用的作图插件，方便使用，功能丰富强大。每个功能都是最新自写插件，非市面上已有插件的功能比的。

✔等高线修改：市面上的插件都有一个通病就是遇到大面积等高线，通过DG命令操作反应就变慢。自写插件加快了处理速度。

✔等高线内插高程：市面上程序要么内插不准，要么功能单一。自写程序实现可以单点，可以选区域实现内插，内插结果准确。

✔两点内插：选中两点可在图纸任意位置内插高程，非常实用。

✔线贴合模型：任意线或者断面线贴合模型，方便处理断面数据

✔点线矛盾检查：一键查询等高线不符高程点并分类。

✔批量分幅出图：批量对带状地形图进行分幅出图。等等实用功能

✔现状植被符号：重构南方cass生成符号功能，可按线进行生成符号。

✔等高线批量平滑:对图中等高线按照不同设置参数，批量平滑。

有需要可以联系作者，费用超低，物超所值！
