Simulink 模型文档怎么写,才能真正经得起交付?

很多 Simulink 项目的文档，看上去页数不少：模型截图、输入输出表、参数表、目录一应俱全。但到了评审或交付现场，问题还是会冒出来：

• 截图来自旧版本，和当前模型对不上

• 接口表只有信号名，没有类型、维度、单位和采样时间

• 子系统截得太深，文档上百页却找不到设计主线

• 模型一改，图片、表格和 PDF 又要全部手工更新

问题的根源往往不是“缺文档”，而是文档和模型之间缺少稳定、可重复的生成关系。

好的模型文档，不是模型的“截图合集”，而是能回答：模块做什么、数据从哪里来、如何处理、结果到哪里去。

01一份可交付的模型文档，至少要有四层信息

文档结构不必照搬模型树，但建议至少覆盖下面四层。

02接口表不只是“信号名清单”

只导出端口名称，价值其实很有限。一个可用于设计评审和测试设计的接口条目，通常需要同步关注：

一个容易忽略的细节：端口对话框里的显示值，不一定等于模型编译后的真实属性。继承数据类型、继承维度和继承采样时间，往往要在模型更新或编译后才能解析。因此，自动提取前要明确：拿的是“设计配置值”，还是“编译解析值”。两者用途不同，不能混为一谈。

03模型截图，关键不是“多”，而是“层级正确”

自动截图最常见的做法，是从顶层开始递归遍历所有 Subsystem。它实现简单，却很容易生成大量低价值页面：空壳封装、复用库块、简单路由层，都会被当成独立章节。

更实用的截图策略是分层控制：

顶层：必须保留，用于展示模块边界和主数据流。

第一层子系统：通常保留，构成文档的主要章节。

更深层级：仅展开包含关键算法、复杂状态逻辑或独立设计语义的节点。

Stateflow：建议单独处理状态图与转移条件，不要只截一个 Chart 外壳。

此外，还要统一画布尺寸、缩放比例和字体。过长的信号名、注释位置、隐藏块、Mask 内部结构都会影响输出效果。好的截图脚本不只是调用导出命令，还应当包含层级过滤、视图整理、异常记录和命名规则。

04文档一致性的核心：只有一个事实来源

模型里一份、Excel 里一份、文档里再抄一份，是接口失配的典型起点。更稳妥的做法，是把 Simulink Data Dictionary、Bus Object、Signal Object 或项目接口表明确为“事实来源”，文档只读取和展示，不再人工维护副本。

一条相对可靠的生成链路通常是：

加载工程与字典→更新/编译模型→扫描层级与接口→导出截图→校验完整性→生成 PDF

其中“校验完整性”不能省。至少应检查：模块是否加载成功、接口字段是否为空、图片是否生成、章节引用是否有效、失败模块是否被记录。否则，自动化只会更快地生成一份不完整文档。

05批量处理大型工程，先避开这几个坑

Variant：必须记录当前激活配置。不同 Variant 选择会改变参与编译的结构和接口，文档中应能说明生成时采用了哪套配置。

Model Reference 与 Library Link：需要区分“展开阅读”和“重复生成”。同一引用模型被多个模块使用时，应避免无意义地重复输出，同时保留引用关系。

模型回调与工作区：PreLoadFcn、InitFcn、Base Workspace 变量等会影响模型能否在无人值守模式下加载。批量任务应保存 MATLAB 日志，并把环境问题和内容问题分开报告。

缓存：几百个模块全部重跑代价很高。可根据模型文件、字典、模板及配置的变更情况复用结果，但缓存键必须覆盖真实依赖，否则很容易复用到过期文档。

把方法落成工具

我们为什么做 DOCGen Lite？

上面这些事情，靠零散脚本都能做一部分；真正困难的是把工程识别、MATLAB 截图、数据提取、任务管理、结果检查和 PDF 交付连成一条稳定流程。

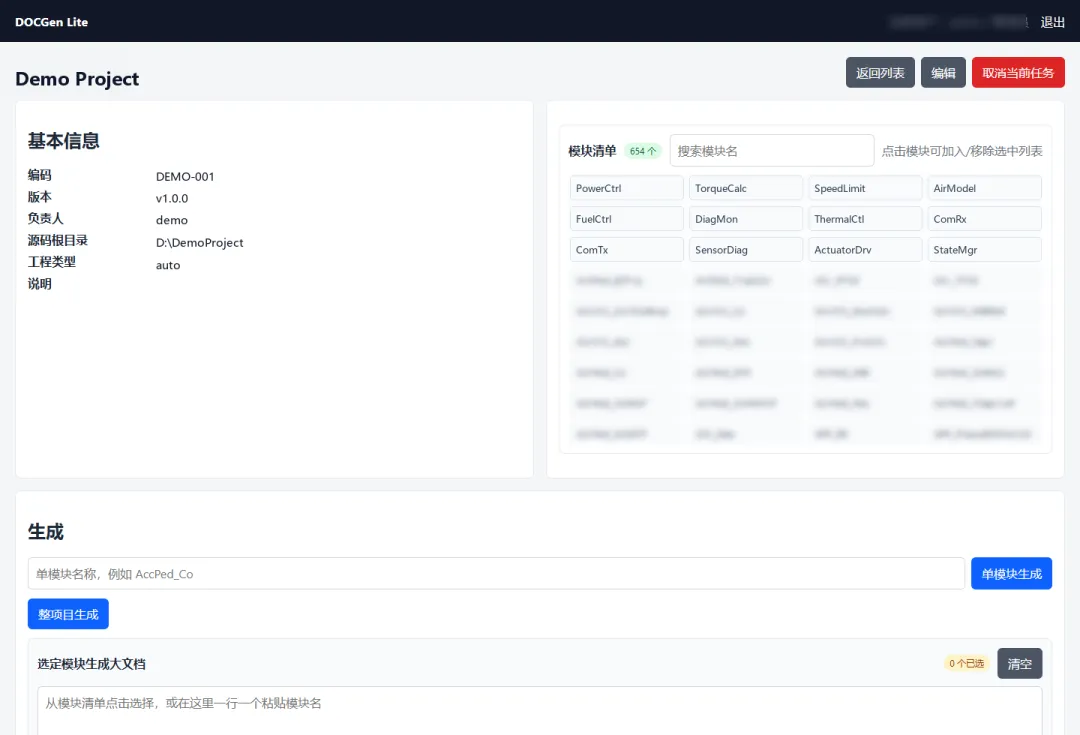

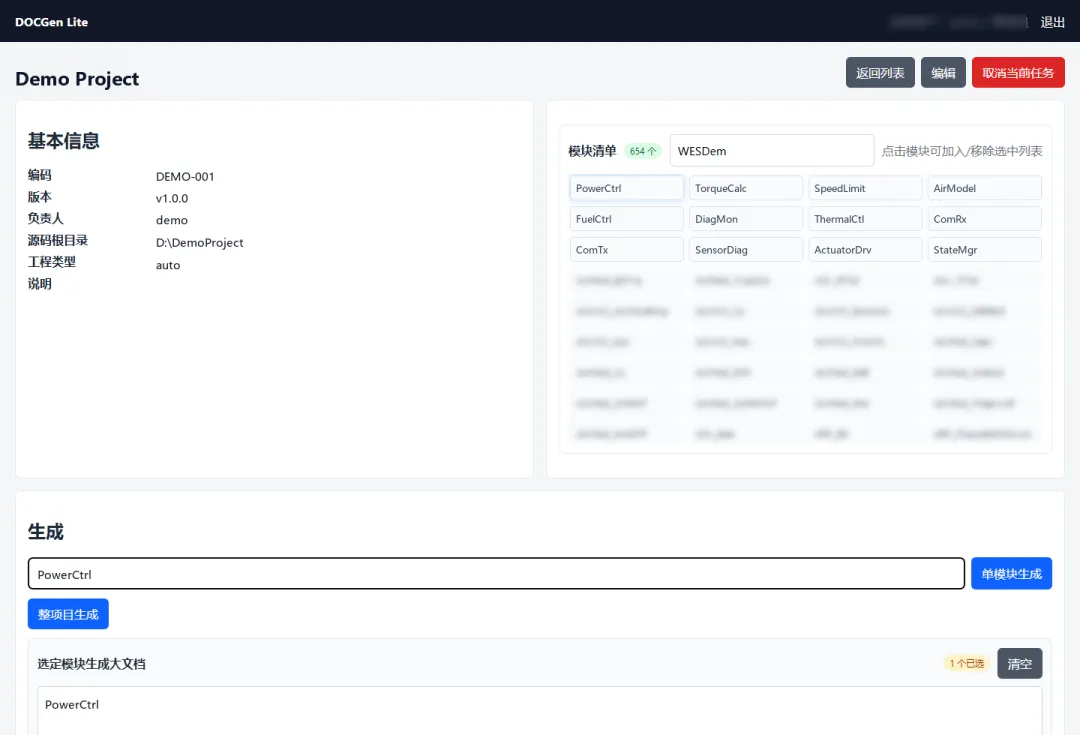

DOCGen Lite 就是为此开发的轻量文档生成管理系统。它面向汽车电子与控制软件团队，支持自动扫描模块，并按实际需要生成单模块文档、选定模块合订文档或整项目文档。

✓ 自动识别模块目录、数据字典与相关工具链

✓ 支持模块搜索、任意选择与整项目批量生成

✓ 显示生成进度、当前模块与失败信息，任务可取消

✓ 支持网页预览、内容编辑与 PDF 下载

✓ 兼容既有 DocBook/FOP 链路，尽量延续原有 PDF 版式

它不是要把工程师排除在文档之外，而是把机械的截图、抄表、排版和合订交给系统，让工程师把精力放在真正需要判断的内容上。

模型会持续迭代，文档也应该同步更新

如果你正在维护大型 Simulink 工程，欢迎交流文档自动化实践。
