AI产业链:EDA,芯片背后的“设计软件”

EDA，全称 Electronic Design Automation，即电子设计自动化。简单来说，它是一整套帮助工程师进行芯片设计、仿真、验证和制造准备的软件与工具。

一、没有EDA，芯片怎么设计？

今天的芯片已经复杂到拥有数十亿甚至更多的晶体管。

工程师不可能再像设计简单电路那样，手工完成每一个连接。

于是，EDA承担了大量工作：

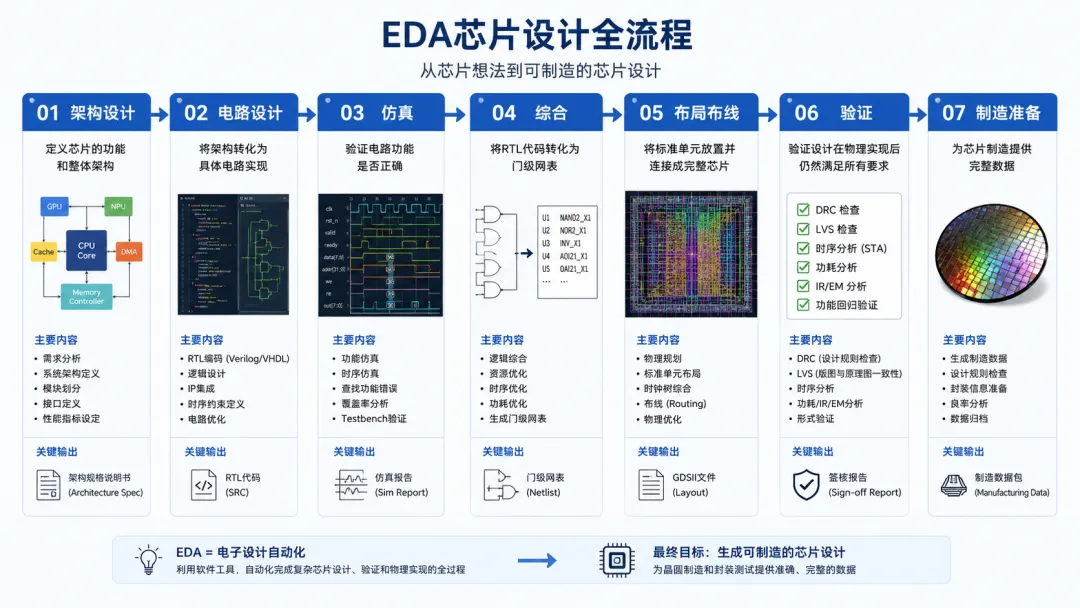

架构设计 → 电路设计 → 仿真 → 综合 → 布局布线 → 验证 → 制造准备

它可以帮助工程师提前发现逻辑、时序、功耗等问题，并不断优化芯片的性能、功耗和面积。

所以可以把EDA理解成：

芯片设计师手里的“工业软件”。

设计师提出芯片应该实现什么功能，EDA则帮助他们把这个想法一步步变成可以制造的芯片设计。

二、为什么EDA如此重要？

芯片越先进，设计越复杂，EDA的重要性就越高。

尤其是AI GPU、CPU等高复杂度芯片，需要处理大量模块、连接和验证工作。EDA不仅负责“画芯片”，还要确保最终的设计符合制造工艺。

这意味着EDA实际上连接了：

芯片设计公司 ↔ 晶圆制造厂

设计公司需要根据晶圆厂的工艺规则完成设计，而EDA工具则帮助工程师在这些规则下完成设计、验证和优化。

更重要的是，EDA还会不断与先进制造工艺协同发展。随着芯片进入更先进的制程、Chiplet和3D封装等领域，设计复杂度也在继续提高。

全球EDA市场目前最重要的企业包括：

Synopsys（新思科技）

Cadence（楷登/铿腾）

Siemens EDA（西门子EDA）

三家公司都提供覆盖芯片设计、仿真、验证以及制造相关环节的EDA工具。

国内则有华大九天等上市公司。

华大九天成立于2009年，2022年登陆深交所创业板，目前产品已经覆盖模拟、数字、晶圆制造、先进封装和3DIC等多个EDA领域。

因为它不像普通软件。

芯片公司一旦建立了完整的设计流程，工程师需要长期使用熟悉的工具，而且EDA还与工艺、IP和整个设计生态深度绑定。

因此，EDA形成了一个很高的进入门槛：

技术壁垒 + 客户粘性 + 工艺协同 + 长期研发

这也是为什么EDA市场长期集中在少数头部企业手中。

而随着AI芯片越来越复杂，EDA本身也正在使用AI来帮助设计和优化芯片。Synopsys和Cadence都已经将AI/机器学习融入设计、验证和优化流程。

所以，EDA虽然不像GPU那样耀眼，却是整个芯片产业链最靠前的一块基础设施。

芯片决定AI能算什么，而EDA决定这些芯片能不能被设计出来。

这也是我们继续研究芯片产业链时，非常值得关注的一层。
