夜雨聆风风管横担垫木（绝热衬垫）选择与安装技术教程
▎ 第一章 垫木的作用与原理
▸ 1.1 什么是风管横担垫木
垫木是安装在风管（或管道）与金属支吊架横担之间的一块木质或硬质绝热材料构件，常见别称有：绝热衬垫、防腐木垫、隔热垫木、木枕、木托。在规范层面，GB 50738-2011《通风与空调工程施工规范》第 7.1.3 条正式名称为"绝热衬垫"。
▸ 1.2 垫木的四个核心作用
- 防冷桥（断热）
——金属横担导热系数约 50 W/(m·K)，远超保温材料（≤0.04）。保温风管若直接压在金属横担上，金属件就成为"冷桥"，横担表面温度低于空气露点温度就会结露。 - 保护保温层
——风管自重和检修荷载集中在横担处，无垫木时保温层被压实、厚度变薄甚至破裂，热桥加剧。 - 减振与缓冲
——风管运行振动、开关阀门冲击由垫木吸收一部分，避免振动直接传入楼板。 - 隔离防腐
——木质垫木把镀锌风管与碳钢横担隔开，避免不同金属间的电化学腐蚀；同时垫木本身经防腐处理后不易腐烂。
▸ 1.3 什么情况下必须安装垫木
| 必须 | ||
| 必须 | ||
| 多角度分析见 §6.2 | ||
现场口诀："有保温必有垫木"。只要风管外表面包了保温棉、橡塑、酚醛等绝热层，金属横担下方就必须垫。
▸ 1.4 不装垫木的四个典型后果
- 结露滴水
——夏季空调送风温度常 15～18℃，若冷桥存在，横担表面温度低于露点，吊顶内"下雨"。这是精装住宅项目最常见的投诉来源。 - 保温层压缩变形
——风管自重集中在横担支承面，保温层长期受压厚度变薄、热阻下降，实际能耗上升 15%~30%。 - 横担锈蚀
——结露水长期浸泡镀锌层，2～3 年内锈穿横担。 - 振动与噪声
——风管振动直接传递到结构，吊顶内"嗡嗡"作响。
▎ 第二章 垫木的材质选择
▸ 2.1 常用木质垫木种类对比

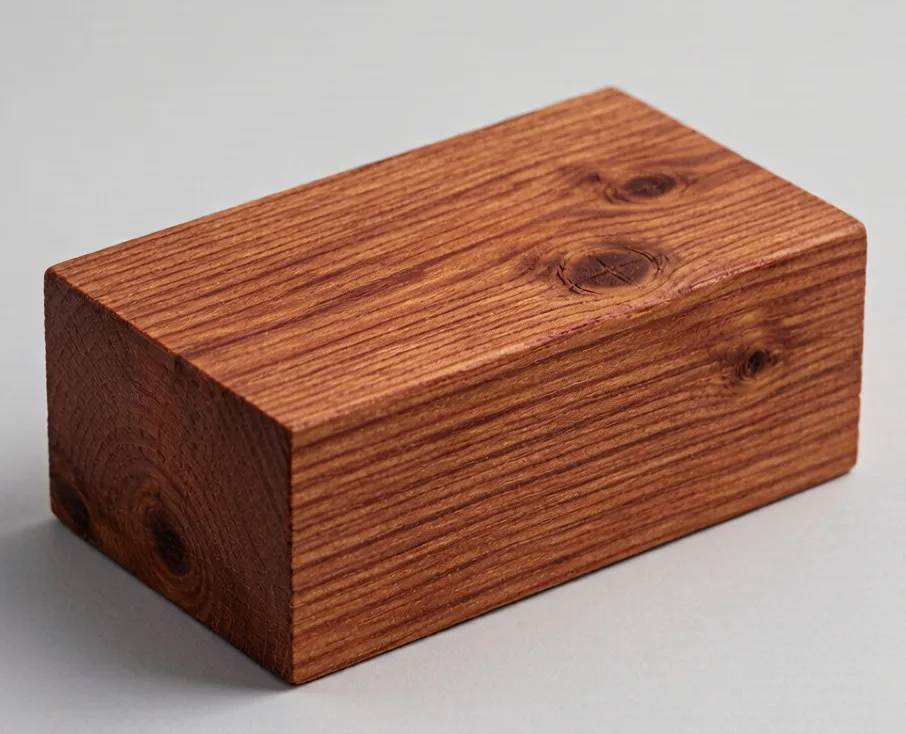

| 红松（东北松） | |||||

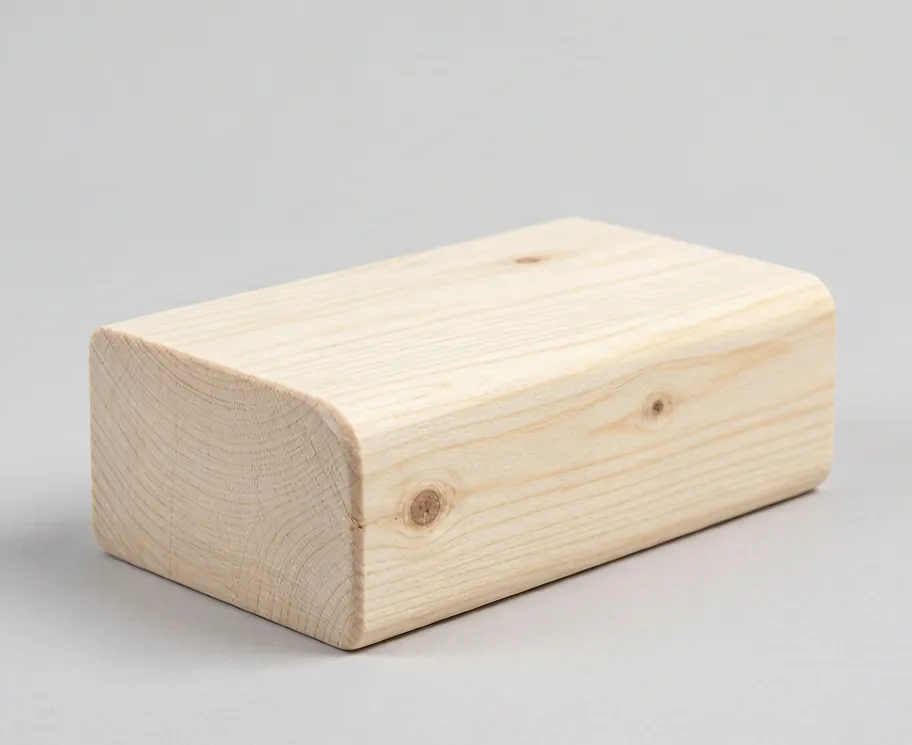

| 白松（樟子松/云杉） | |||||

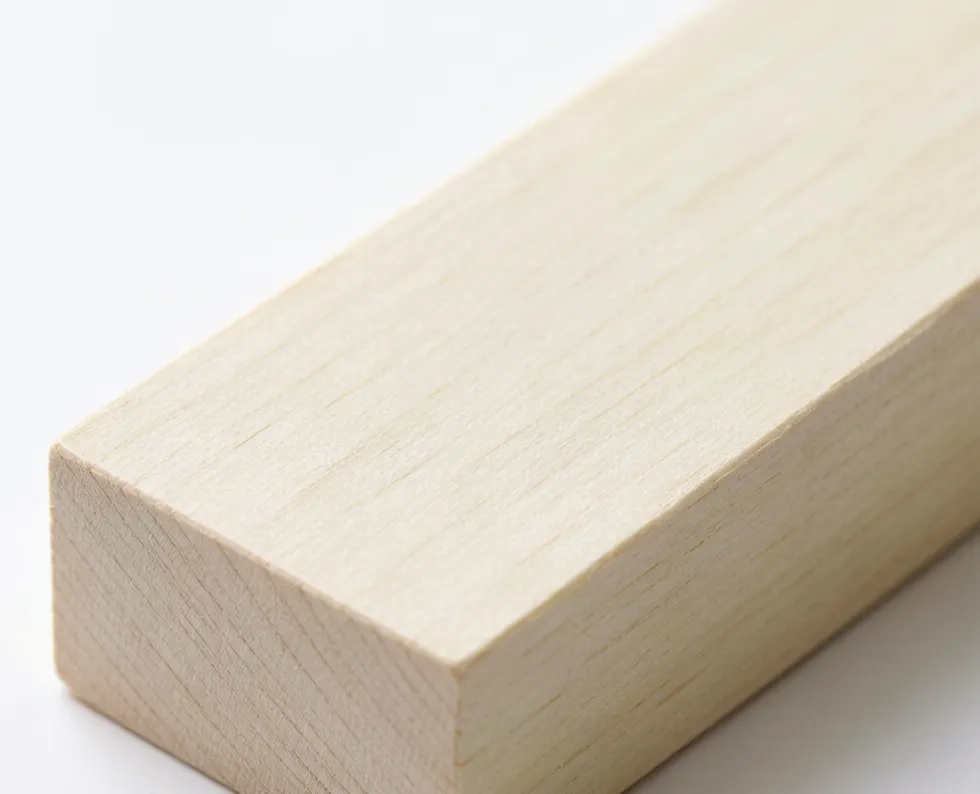

| 杨木（速生杨） | 低 | 常规工业/商业暖通经济之选 | |||
 |
 |
 |
选材结论：暖通垫木材质选择应按工程标准与风管规格分档——
常规工业厂房、商业项目、中小规格风管：杨木浸沥青是经济可行、行业普遍采用的做法； 高端公建、洁净厂房、高标准项目：优先红松、白松； 大型/重载风管（边长≥1250mm）、设备支吊架：宜用硬杂木或经计算的高强衬垫； 防火要求高、穿越防火分区：优先不燃硬质衬垫（聚氨酯、高密度玻璃纤维板等，见 §2.2）。
▸ 2.2 其他材质垫木：聚氨酯等硬质绝热衬垫
除木质垫木外，工程上还常用硬质绝热材料衬垫，其中高密度聚氨酯（PU）承重垫木应用最广。这类材料符合 GB 50738-2011 §7.1.3 条文说明中"衬垫应采用不燃或难燃硬质绝热材料"的导向。
 |

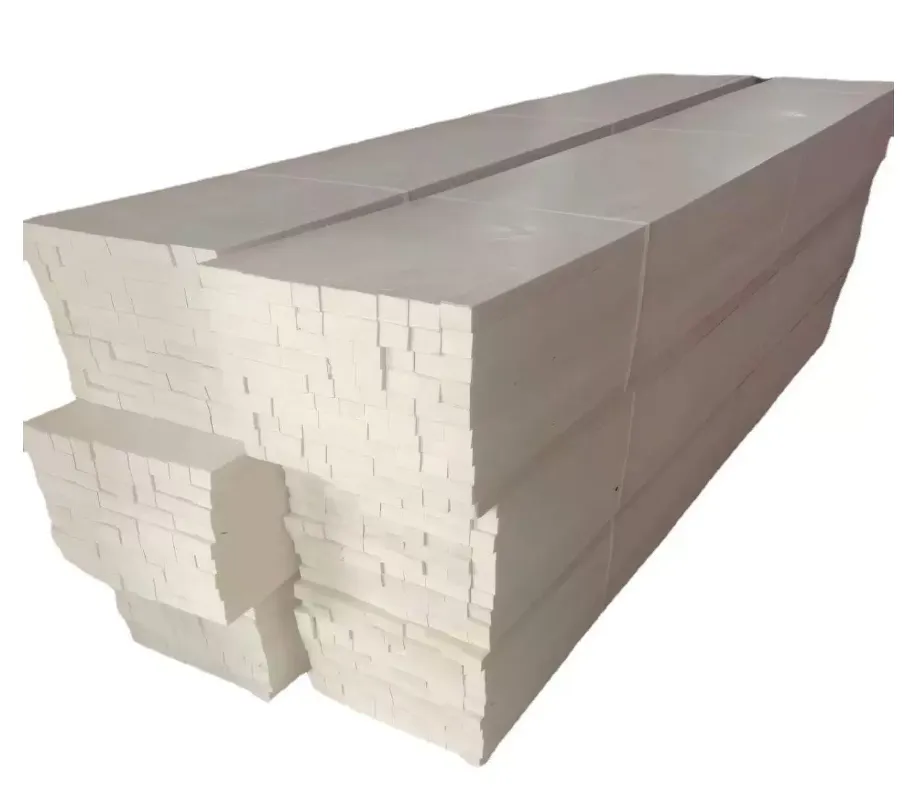

选用建议：低温冷冻水系统、洁净厂房、人员密集场所、穿越防火分区处，优先采用聚氨酯或高密度玻璃纤维板等不燃/难燃硬质衬垫；常规暖通风管用木质防腐垫木即可。
▸ 2.3 防腐处理要求
GB 50738-2011 第 7.1.3 条第 3 款明确要求："采用木质材料作为绝热衬垫时，应进行防腐处理。" 这是强制条文。
常用防腐处理方法：
- 沥青浸渍/涂刷

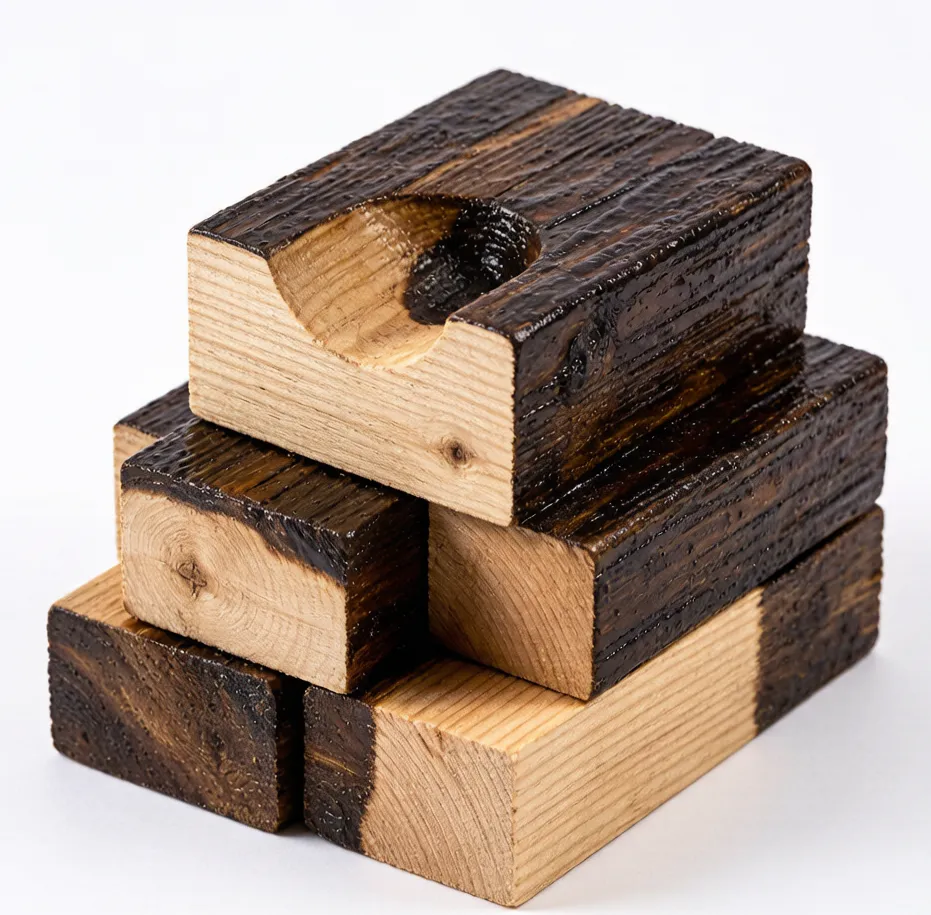

——将木块浸入热沥青漆（10# 建筑沥青）中浸透，或三面涂刷沥青漆两遍。成本最低，现场最常用、行业主流做法。 - 防腐剂浸渍
——使用 ACQ（铜季铵盐）、CCA 等防腐剂加压浸渍。工厂预处理木块，效果更稳定，价格高 30%~50%。 - 阻燃+防腐复合处理
——公共建筑、洁净厂房优先采用。
▸ 2.4 防火处理要求
规范层面，GB 50738-2011 与 GB 50243-2016 对木质垫木的防火等级未给出明确硬性指标，仅在条文说明中提及"衬垫应采用不燃或难燃硬质绝热材料，或经防腐处理的木衬垫"。
下列场合应主动升级防火：
高层建筑避难层、设备转换层风管支吊架——宜用难燃硬质绝热材料衬垫（聚氨酯、高密度橡塑、玻璃纤维板）替代木衬垫。 公共建筑、人员密集场所——木质垫木建议经阻燃浸渍处理（达 B1 级）。 穿越防火分区处——必须采用不燃材料作衬垫。
▸ 2.5 成品垫木 vs 现场制作垫木
| 适用场景 |
▸ 2.6 沥青防腐垫木的质量检查（进场与安装前）
现场大量使用杨木浸沥青垫木，质量参差，进场和安装前必须按下列要点检查：
| 外观 | ||
| 浸透深度 | ||
| 含水率 | ||
| 尺寸 | ||
| 承压不变形 | ||
| 附着力 | ||
| 气味 | ||
| 资料核查 |
▎ 第三章 垫木的尺寸确定（附计算公式）
▸ 3.1 厚度确定
依据：GB 50738-2011 §7.1.3 第 1 款："绝热衬垫厚度不应小于管道绝热层厚度"。
常见保温层厚度参考：
▸ 3.2 宽度确定
依据：GB 50738-2011 §7.1.3 第 1 款："宽度应大于支、吊架支承面宽度"。
▸ 3.3 长度确定
▸ 3.4 不同风管规格的垫木尺寸参考表
▎ 第四章 垫木的安装要点
▸ 4.1 垫木与横担的固定方式
| ★★★★★ | |||
| 不推荐 |
▸ 4.2 垫木与风管的相对位置
- 居中
：垫木中线与风管中线对齐，偏差≤5 mm。 - 横担平行
：垫木长边与横担长边平行铺设。 - 接触面平整
：垫木上下两面应平整，凹凸不平会造成受力不均匀。
▸ 4.3 保温层与垫木的搭接处理
保温层外侧防潮层（铝箔、玻纤布）在垫木处应向上翻包 50 mm，与风管原有防潮层搭接 ≥80 mm。 搭接缝用铝箔胶带密封，避免水汽渗入。
▸ 4.4 常见错误及正确做法对比
▎ 第五章 质量验收标准
▸ 5.1 规范与图集依据
- GB 50738-2011
《通风与空调工程施工规范》§7.1.3——绝热衬垫的强制要求（厚度、宽度、防腐、密实性、承压能力、外观）。 - GB 50243-2016
《通风与空调工程施工质量验收规范》§6.3——风管系统安装一般项目（支吊架安装验收）。 - GB 50243-2016 §9.3
——空调水系统管道安装一般项目（冷热水管道与支吊架间设绝热衬垫）。 - GB 50243-2016 §10.3
——防腐与绝热一般项目。 - 19K112
《金属、非金属风管支吊架（含抗震支吊架）》——现行国标图集（2019-01-01 实施，替代 08K132），含支吊架与衬垫详图。 - 03S402
《室内管道支架及吊架》——水管支吊架参考图集。
▸ 5.2 主控项目与一般项目
| 主控项目 | ||
| 一般项目 |
▸ 5.3 允许偏差
▸ 5.4 检查方法与检查数量
按 GB 50243-2016 第 3.0.7 条及附录 B 的抽样方案执行：
- 主控项目
：按方案全数检查或按 Ⅰ 方案抽样（合格率 ≥95%）。 - 一般项目
：按 Ⅱ 方案抽样（合格率 ≥85%）。 - 检查方法
：目测、尺量、查阅材料合格证与复试报告、查阅防腐处理记录。
▸ 5.5 隐蔽工程验收
支吊架与垫木安装属于吊顶隐蔽工程的组成部分。封板前必须由监理（或建设单位）验收签字，并留存影像资料（GB 50243-2016 §3.0.6）。未经验收合格不得封闭吊顶。
▎ 第六章 常见问题与解答（FAQ）
▸ Q1：垫木能否用橡塑保温材料替代？
回答：不能单独替代。橡塑保温材料密度低（约 40~80 kg/m³）、抗压强度低，长期受风管自重会被压扁、变形，GB 50738-2011 §7.1.3 第 2 款明确要求"衬垫应满足其承压能力，安装后不变形"。橡塑应包覆在风管与垫木之上作为绝热层，而不是放在横担与风管之间承重。
可替代木垫木的不燃/难燃硬质材料：高密度聚氨酯承重垫木、高密度玻璃纤维板、岩棉承重板、酚醛泡沫承重板（密度 ≥120 kg/m³）。
▸ Q2：防排烟风管是否需要加垫木？
多角度分析：
- 角度 A（不需加）：
防排烟风管平时不送风、无冷热温差，不会结露；且排烟时温度可达 280℃，木材长期高温存在碳化、防火隐患。 - 角度 B（需加）：
部分项目防排烟兼用，平时作为通风管使用，且机房、走廊等部位若做了保温则必须加垫木。 - 角度 C（设计文件为准）：
GB 51251-2017《建筑防烟排烟系统技术标准》§6.4.1 仅要求排烟防火阀设独立支吊架，未对垫木做强制要求。
现场结论：
纯排烟风管、未保温 → 可不加垫木。 排烟兼通风、或做了保温 → 必须加垫木。 穿越防火分区 → 必须采用不燃材料作衬垫。 有争议时以设计文件为准，无设计要求时按本工程暖通通用做法统一处理。
▸ Q3：垫木的工程量如何计算？
垫木工程量一般按"块"或"体积（m³）"计算。定额中常以块为单位（如每个支吊架配 1 块或 2 块垫木）。
计算步骤：
统计图纸风管支吊架数量 N（个）。 按规格分类，每规格风管对应垫木规格 → 单个垫木体积 V单（m³）。 该规格垫木总体积 = N × V单 × 损耗系数（1.05~1.10）。 汇总各规格工程量。
▸ Q4：现场普遍用杨木浸沥青做垫木，这种做法合理吗？
回答：合理，是常规暖通工程的经济可行做法，但需满足前提条件。
从规范符合性看：GB 50738-2011 §7.1.3 只要求"木质衬垫应进行防腐处理"，并未限定木材种类。杨木经沥青浸透防腐后，满足该强条要求。
从工程实际看：
- 承压够用
：暖通风管自重一般不大（镀锌钢板+保温，每米几十公斤），杨木浸沥青后的承压能力对中小规格风管（边长≤1000mm）完全够用，安装后不变形。 - 成本低、货源广
：杨木是我国速生用材林主力，价格仅为红松的 1/3~1/2，大面积工业项目用得起。 - 防腐到位
：沥青浸透处理后，杨木的防腐防潮性能大幅提升，满足工程寿命要求。
需注意的前提：
沥青必须浸透（非仅表面刷一层），劈开检查浸透层≥3mm（见 §2.6）。 - 大型/重载风管
（边长≥1250mm）、设备支吊架不宜用杨木，应升级红松/白松/硬杂木。 - 高标准公建、洁净厂房
优先红松、白松或不燃硬质衬垫。 杨木易变形，含水率应≤18%，安装前充分风干。
结论：杨木浸沥青是理论与现场实际的折中优选，符合规范、经济可行，是行业主流做法；按风管规格和工程标准分档选用即可，不必一刀切否定。
▸ Q5：不锈钢/铝板风管如何处理？
不锈钢、铝板风管与碳钢支吊架直接接触会引发电化学腐蚀。GB 50738-2011 §7.x 明确要求两者间应采取隔绝或防腐绝缘措施。做法：
在垫木与风管之间再加一层5mm 橡胶垫片或 PVC 绝缘垫； 或直接采用不锈钢/铝合金专用支吊架； 垫木厚度、宽度计算方法与碳钢风管相同。
▸ Q6：洁净厂房风管垫木有无特殊要求？
电子、医药洁净厂房垫木要求升级：
优先选用成品阻燃防腐木托或聚氨酯衬垫，禁用现场涂刷沥青漆（沥青挥发物可能污染洁净区）。 垫木表面应平整无毛刺、无纤维脱落。 建议在垫木与风管之间再包一层闭孔橡塑或 PE 薄膜，防止木纤维进入风管。 洁净风管所有支吊架建议采用镀锌或不锈钢材质，避免二次锈蚀污染。
▎ 第七章 总结与建议
风管横担垫木（绝热衬垫）虽属小构件，但直接关系系统能效、结露防治、保温完整性和结构防腐。工程实践中务必把握以下要点：
- 强制底线
：保温风管必设垫木，厚度≥保温层、宽度>横担宽度，木质衬垫必须防腐处理（GB 50738-2011 §7.1.3）。 - 材质分档
：常规工程用杨木浸沥青（经济主流）；高标公建/洁净厂房用红松、白松或聚氨酯等不燃硬质衬垫；重载用硬杂木。 - 沥青垫木检查
：进场必查浸透深度、含水率、外观、附着力，不合格整批退换（见 §2.6）。 - 尺寸公式
：T垫 = T保温；B垫 = B担 + 2×20~30mm；L垫 = B风 + 2×T保温 + 2×20mm。 - 安装细节
：自攻螺钉固定、居中、保温连续包覆、沥青风干后再安装、隐蔽验收合格后再封板。 - 争议处置
：防排烟是否加垫木看是否兼用+是否保温，最终以设计文件为准；不锈钢/铝板风管需额外绝缘隔离。
把垫木这一"小件大用"的工序做到位，是机电安装细部品质的最直接体现。现场技术员把这套做法吃透、做实，既能避免精装后的漏水纠纷，也能让项目在节能验收、第三方测评、交付精装时少返工、不返工。
