夜雨聆风一套可配置的双电机四驱纯电整车模型
从驾驶循环到前后轴扭矩，从电池约束到 Hamiltonian 最小化，再到多 Sheet Excel 参数管理：本文直接沿着真实模型、真实表格和真实脚本，把关键链路拆开讲清楚。
双电机四驱瞬时效率最优分配Excel 配置SLDD 安全写回
这不是一篇只画概念框图的介绍。下面的图片全部来自当前工程：Simulink 模型直接导出、VehicleParameters.xlsx 实际数据渲染，以及导入脚本的关键代码段。
一句话概括：驾驶员提出总轮端需求，控制器枚举前后轴候选扭矩，在电机与电池约束内比较瞬时电功率和惩罚项，选出代价最小的前后轴组合；车辆、电池和两台电机的物理参数则由 Excel 集中维护。
1先看模型：驾驶循环、控制器与整车被明确分层

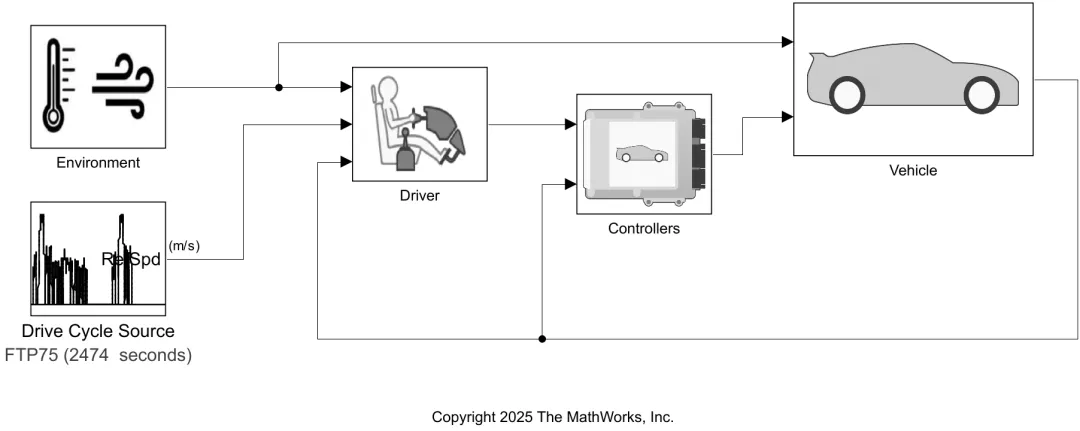

图 1｜ConfiguredVirtualVehicleModel 顶层。左侧环境和驾驶循环形成目标车速，中间 Driver 产生踏板需求，Controllers 计算控制命令，右侧 Vehicle 闭环返回车速与状态。
顶层结构把“驾驶任务”“控制算法”“被控对象”分开。这样更换工况时不用碰电机 MAP，更换电机或电池时也不用改驾驶员逻辑。本文的 Excel 配置正是沿着这个边界设计：主要管理 Vehicle、Drivetrain、Battery、DCDC、Motor 等物理参数，而 Driver、控制器标定、Bus、Enum、Variant 和求解器设置继续留在数据字典或模型中。

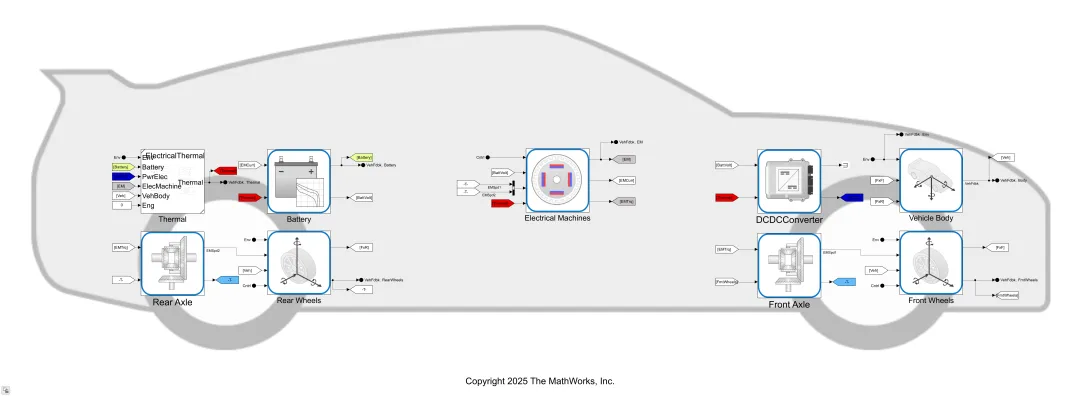

图 2｜Vehicle 被控对象。该层集成电池、电机、电驱传动、车身纵向动力学、制动与热相关计算，控制器面对的是完整整车，而不是孤立的效率查表。

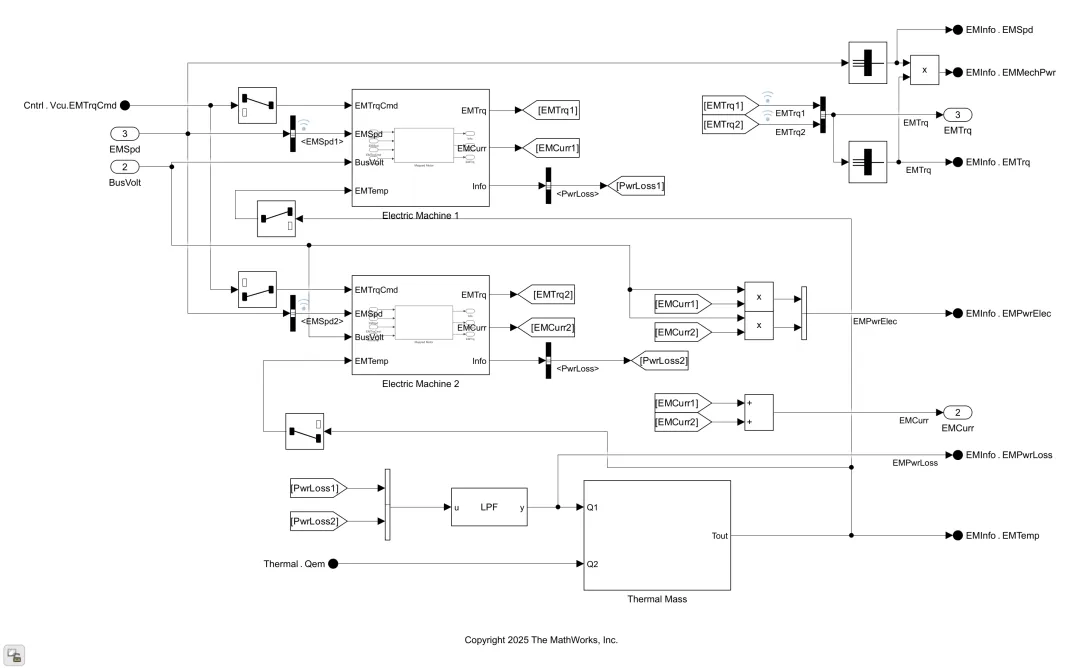

图 3｜Electrical Machines 子系统。前后电机分别接收命令并反馈转速、扭矩、电功率及热量信息，是四驱扭矩优化真正落地的执行层。
前轴通道电机 1 的扭矩包络、效率 MAP、传动比和效率单独建模。
后轴通道电机 2 可以拥有不同峰值扭矩与效率特性，不要求与前电机相同。
2前后电机扭矩到底怎么分？
它不是固定的 50:50 比例，也不只是按照峰值能力做线性分配。控制器先形成一组前、后轴候选扭矩，然后对每个候选组合做可行性判断和代价计算。

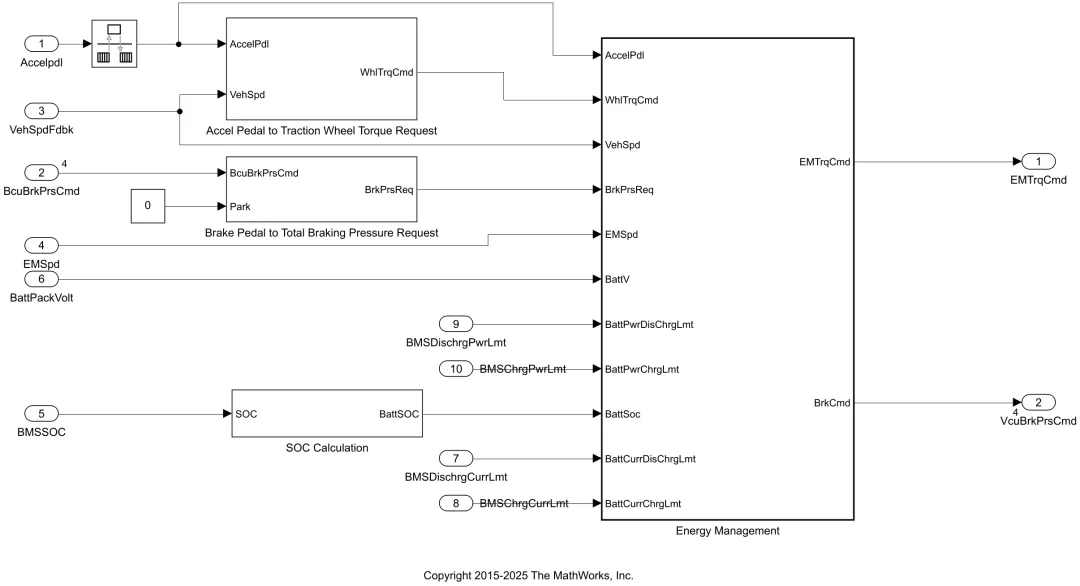

图 4｜EvPowertrainController2EM 顶层。能量管理使用车速、总轮端扭矩、踏板、SOC、电池电压/功率限制和两台电机转速等输入，输出前后轴电机扭矩命令。

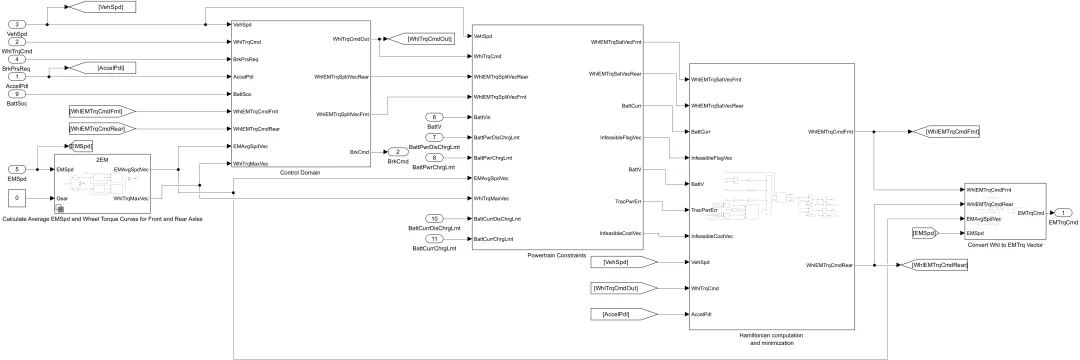

图 5｜Energy Management。Control Domain 先生成候选分配向量；Powertrain Constraints 对每个候选点计算饱和扭矩、电池电流和不可行标志；Hamiltonian computation and minimization 负责选最优索引。

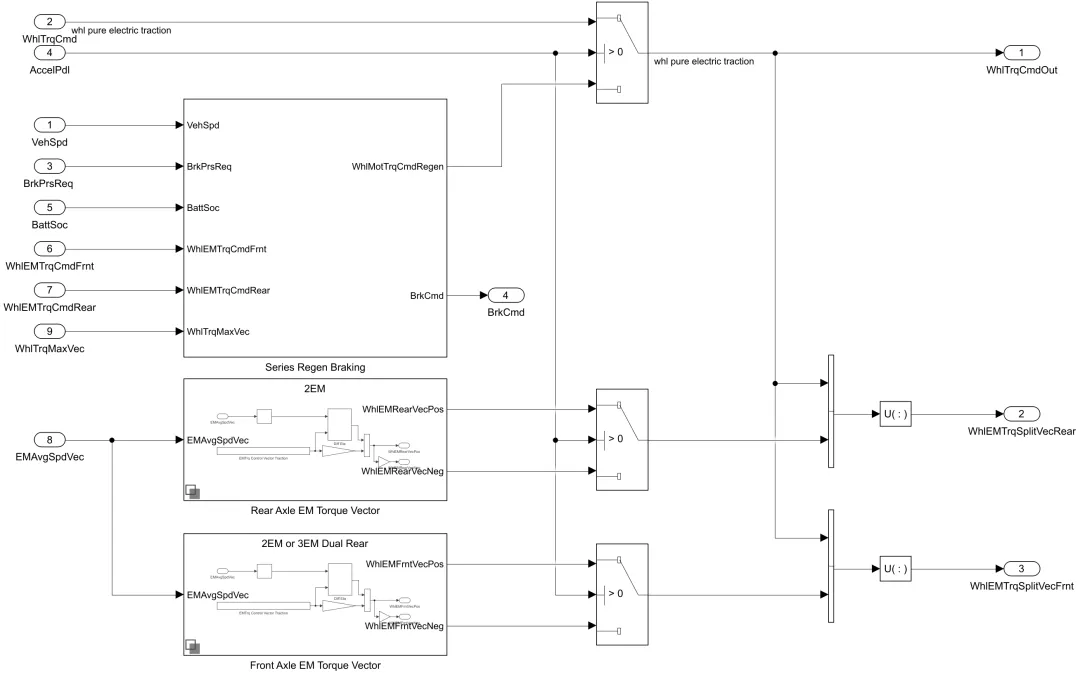

图 6｜Control Domain。驱动时分别构造前、后轴扭矩候选向量；制动时转入串联再生制动路径。候选空间使算法能够比较“前轴多出力”“后轴多出力”以及不同组合。

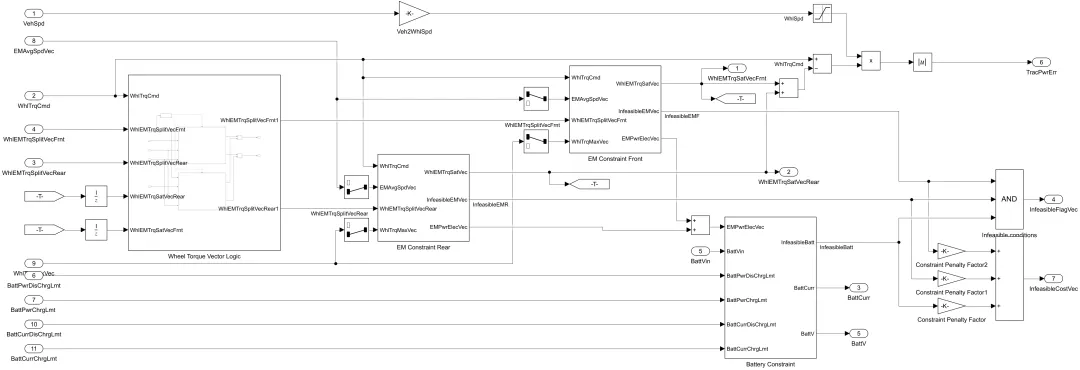

图 7｜Powertrain Constraints。电机约束负责限幅和电功率估算，电池约束检查充放电功率/电流限制；不可行候选会被打标并附加惩罚。

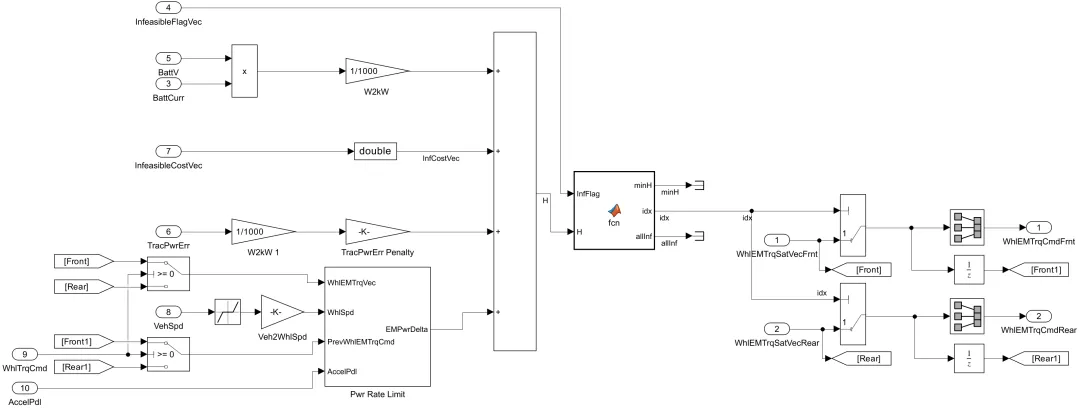

图 8｜Hamiltonian computation and minimization。模型将电池功率、不可行惩罚、牵引功率误差及扭矩变化相关代价合成为候选代价 H，再由函数块找到最小值索引，选出对应的前后轴命令。
H ≈ Pbatt + Jconstraint + Jtracking + Jtransition
这里的 Hamiltonian 可以理解成“统一评分函数”。每一组前后轴扭矩都会得到一个分数：电池瞬时输入功率越小越好；违反电机或电池边界的组合会得到很大的惩罚；总驱动力没有满足需求，也会增加跟踪误差代价；扭矩变化过快还可能被平滑项抑制。最后直接取最小代价候选的索引。
它算不算 ECMS？
更准确的说法：它采用了与 ECMS 相似的“瞬时 Hamiltonian 最小化”思想，但不是经典混动 ECMS。经典 ECMS 通常在发动机燃油和电池电能之间通过等效因子分配能量；本模型是纯电双电机，优化对象主要是同一电池供能下的前后轴扭矩组合。
所以文章标题可以写“基于 Hamiltonian 的瞬时效率最优分配”，但不建议简单写成“ECMS 前后轴分配”，否则容易让读者误以为模型里还有燃油等效或发动机—电机能量管理。
为什么效率 MAP 会直接影响前后轴分配？
同样的总轮端功率，可以由一台电机承担，也可以由两台电机分担。两台电机在各自转速、扭矩点上的效率不同，最终电池功率也不同。优化器借助候选向量与电机模型，把这种差异转换为可比较的 BattV × BattCurr，自然会偏向损耗较小的组合。
0 Nm 时是否已经考虑电机空转损耗？
效率表中虽然存在 0 Nm 行，但如果电功率核心仍按机械功率 T × ω 再除以效率计算，那么 T=0 时结果仍为 0。也就是说，现有 0 Nm 效率值本身不会自动产生空载铁耗、风摩损耗和逆变器待机损耗。若需要更真实的高速滑行能耗，应额外加入随转速/电压/温度变化的零扭矩损耗 MAP，而不是只改 0 Nm 行的效率。
3Excel 配置：只把高频物理参数放进去
把所有模型变量全部搬进 Excel，表面上统一，实际会把 Variant、Bus、控制标定和求解设置混在一起，维护风险反而更高。当前工作簿选择的是工程上最常换的一层：整车、轮胎/制动、传动、电池、DCDC 和两台电机。

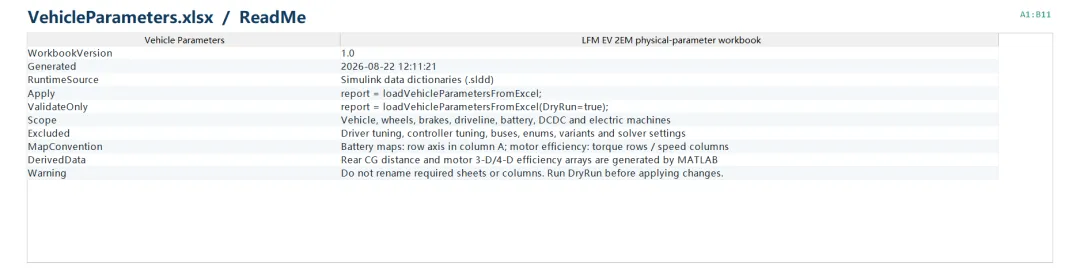

图 9｜ReadMe Sheet 先声明边界、应用命令、只校验命令、MAP 约定和排除项。工作簿本身就是一份可交付接口说明。

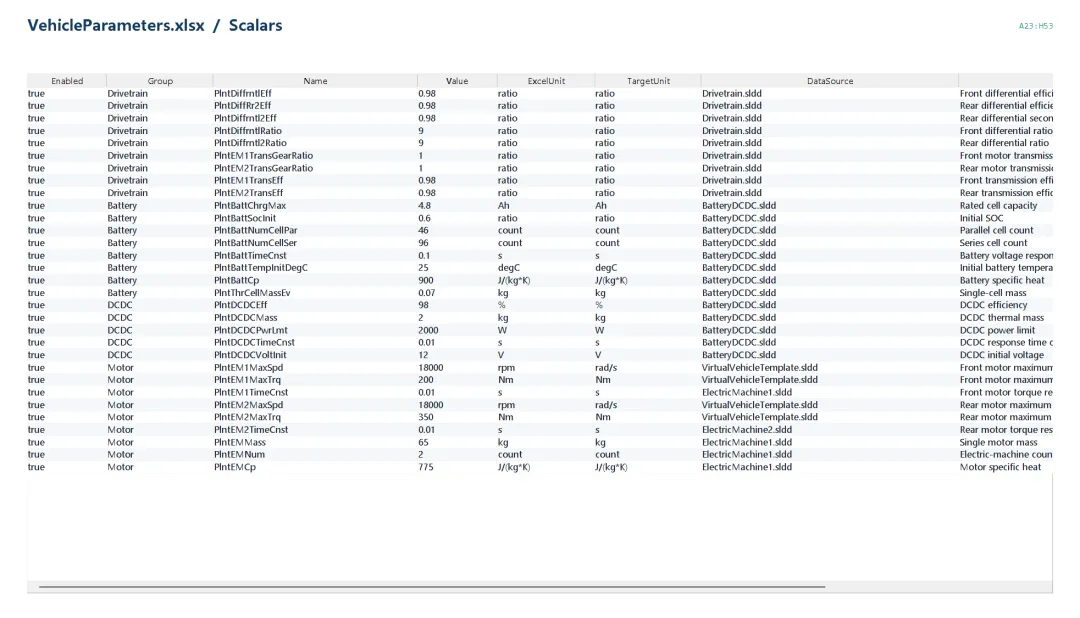

图 10｜Scalars 中与双电机最相关的部分：前后传动比/效率、电池容量和串并联数、前后电机最大转速/扭矩与时间常数。每行同时保留 Excel 单位、模型目标单位、目标 SLDD 和说明。
Enabled 允许暂时跳过某一行；ExcelUnit / TargetUnit 让 rpm→rad/s 等转换显式化；DataSource 则防止同名参数被误写进错误的数据字典。

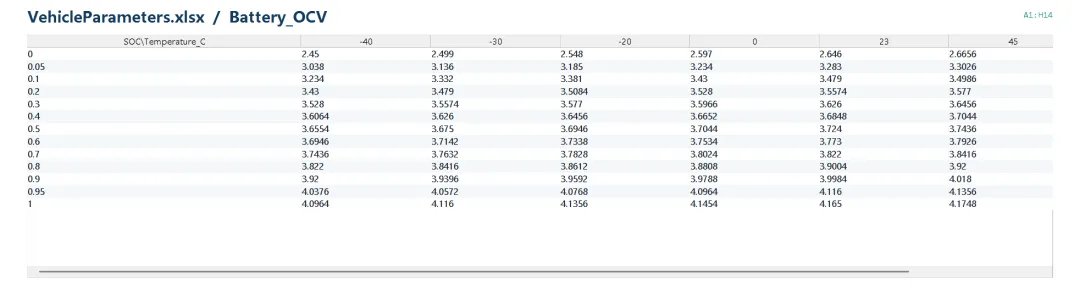

图 11｜Battery_OCV 二维 MAP：行轴为 SOC，列轴为温度，单元格为开路电压。Battery_Rint 使用同样的二维网格约定。
这种形式比在脚本中维护长数组直观得多。Loader 会检查轴严格递增、SOC 位于 [0,1]、OCV 和内阻为正，并确认 OCV 与 Rint 的温度轴一致。

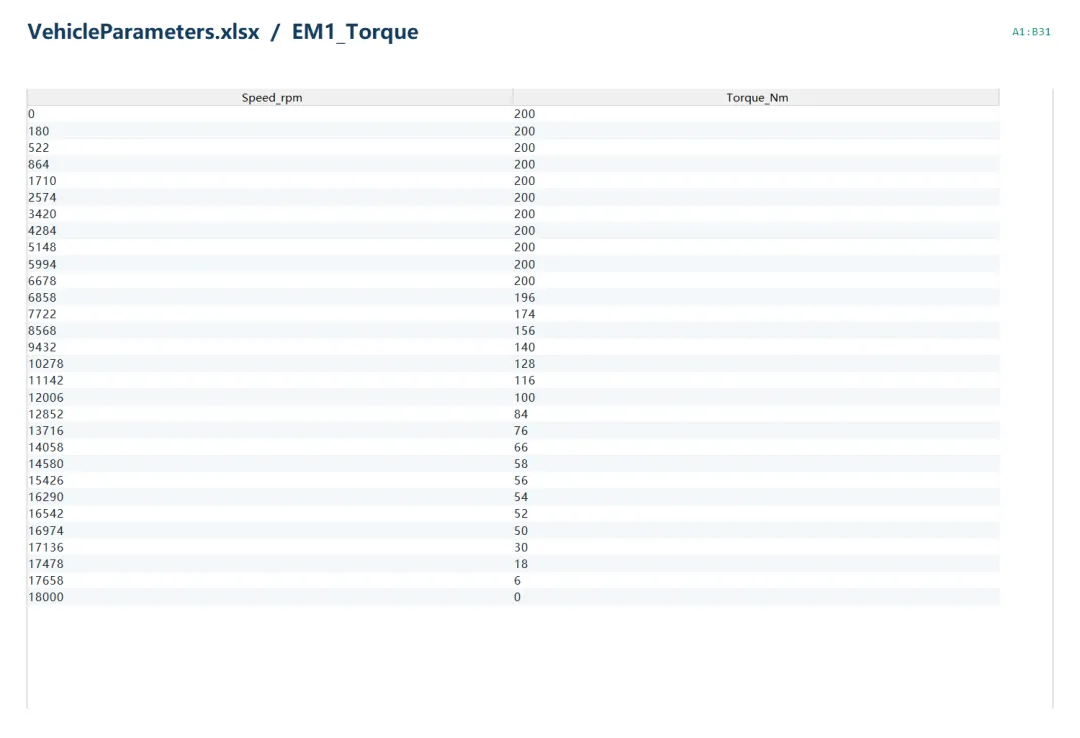

图 12｜EM1_Torque：用 Speed_rpm—Torque_Nm 两列描述前电机扭矩包络。后电机采用独立的 EM2_Torque Sheet。

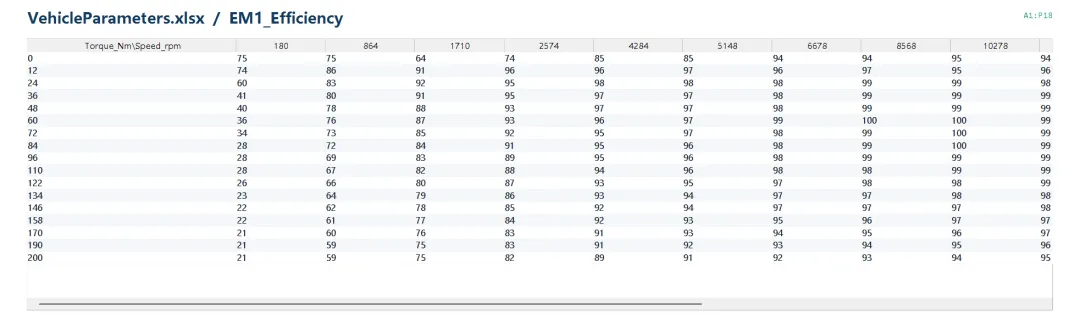

图 13｜EM1_Efficiency：扭矩为行轴，转速为列轴，单元格为效率百分数。修改这张表会直接改变候选扭矩组合的电功率评估。
Excel 里只维护最容易理解和标定的二维基础效率表。模型内部需要的转置、温度维度和电压维度，由 Loader 自动构造 3D/4D 数组，避免人工复制带来的维度错位。

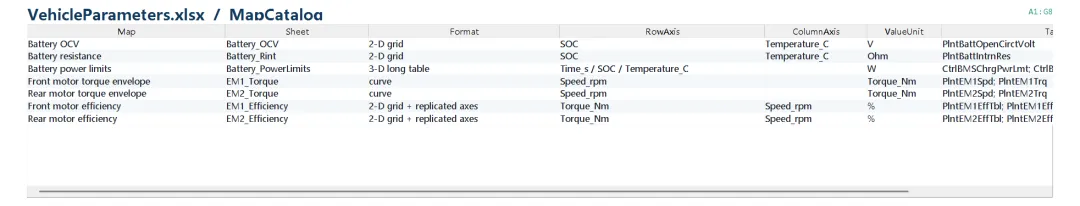

图 14｜MapCatalog 汇总每张 MAP 的格式、轴、单位和目标变量。对参数交付、版本评审和供应商数据替换非常实用。
图 15｜Checks 列出 Loader 执行的保护项：必需 Sheet/列、有限数、递增轴、范围、三维网格完整性、字典归属、形状保护和备份。
4导入脚本：不是简单 readtable，而是一条安全写回链
Excel 能否成为模型配置入口，关键不在“读到数”，而在“错误的数据不能悄悄写进去”。当前 Loader 把流程拆成读取、构造、校验、预览、备份、写回、提交和模型更新。

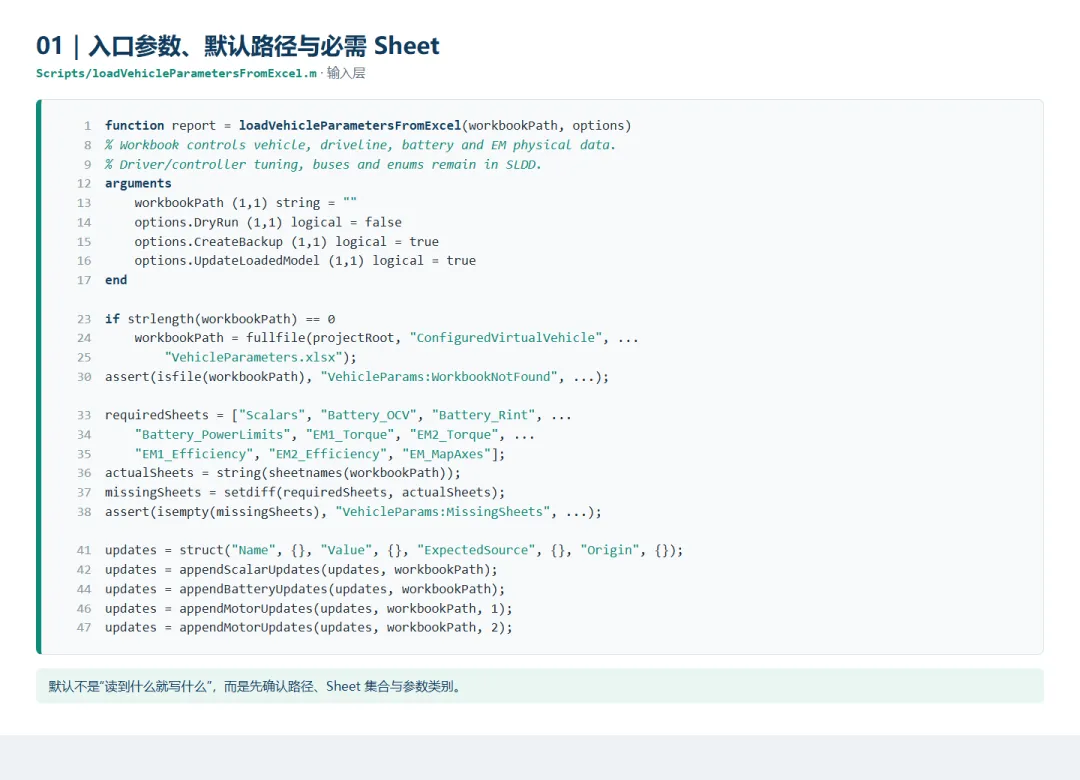

图 16｜入口参数和必需 Sheet。DryRun、CreateBackup、UpdateLoadedModel 都有明确默认值；Excel 的管理范围也直接写在函数注释中。
这里先检查工作簿路径和九张必需 Sheet，再分别调用 Scalars、电池、电池功率限制和两台电机的解析函数。缺 Sheet 时立即终止，不进入字典写操作。

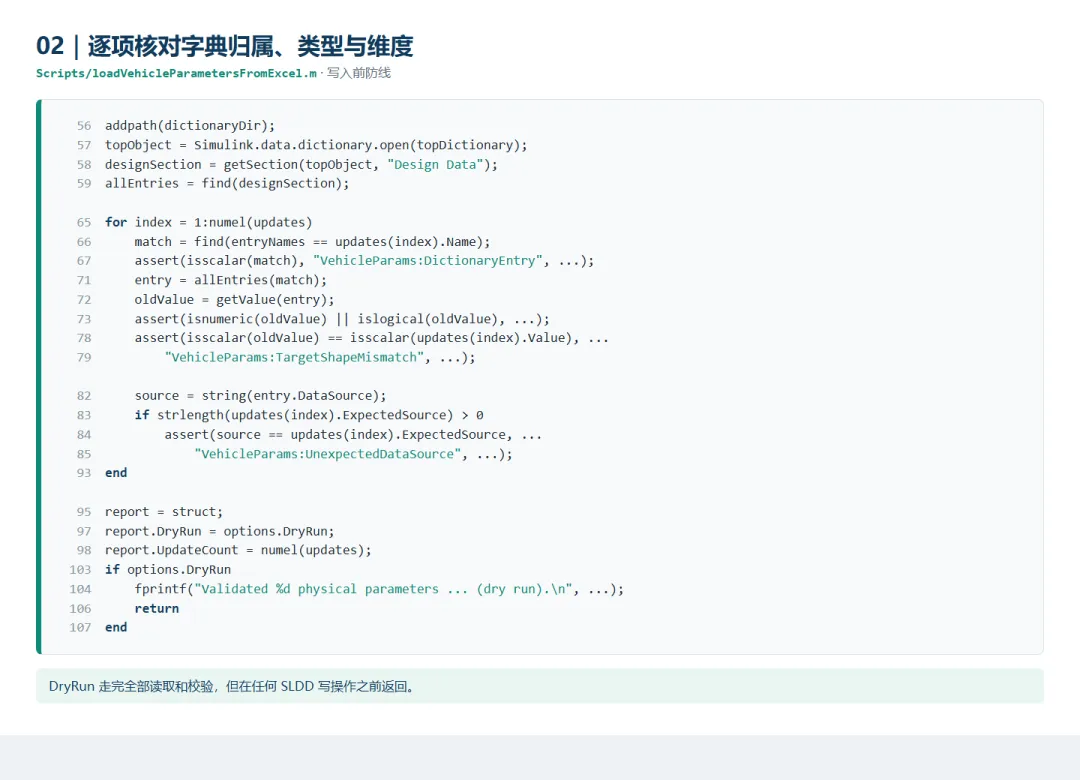

图 17｜Loader 在顶层 SLDD 中逐项查找目标，检查类型、标量/数组形状以及 DataSource。DryRun 在所有检查完成后、实际写入之前返回。
这是最重要的工程保护：即使 Excel 单元格内容是合法数字，如果目标变量属于另一份 SLDD，或原来是数组而新值变成标量，也不会继续写入。

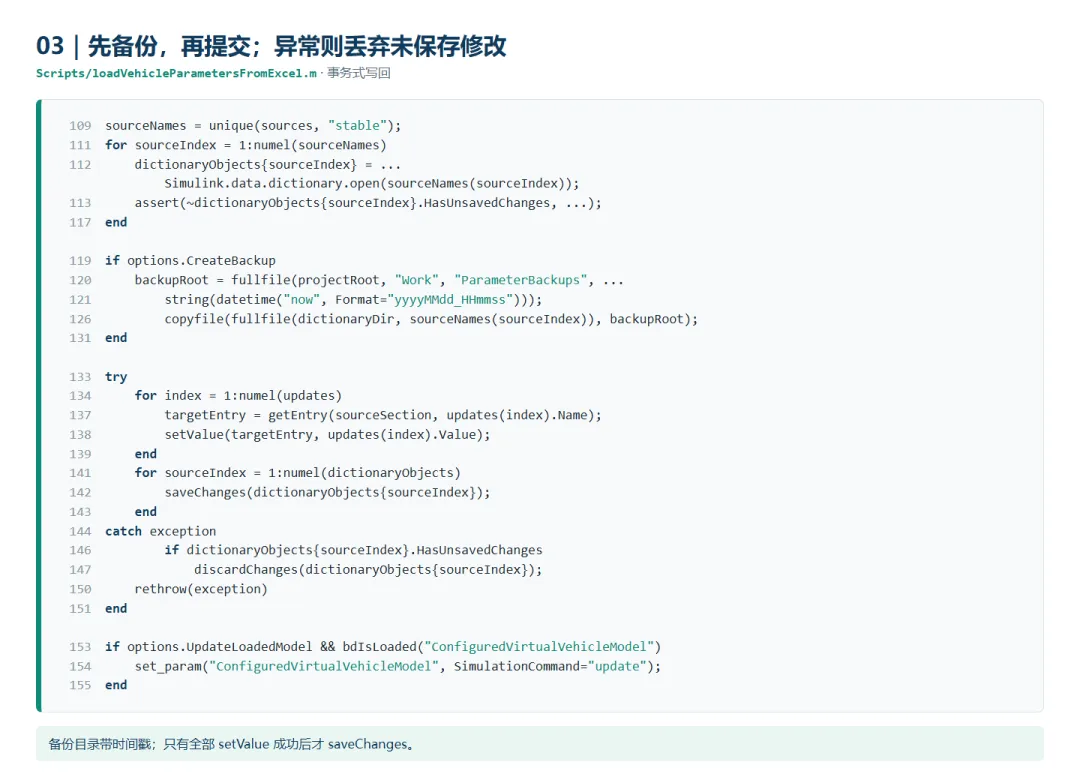

图 18｜写回阶段先确认字典没有未保存修改，再把涉及的 SLDD 复制到带时间戳的 Work/ParameterBackups。setValue 全部成功后才 saveChanges；异常时 discardChanges 并重新抛出错误。

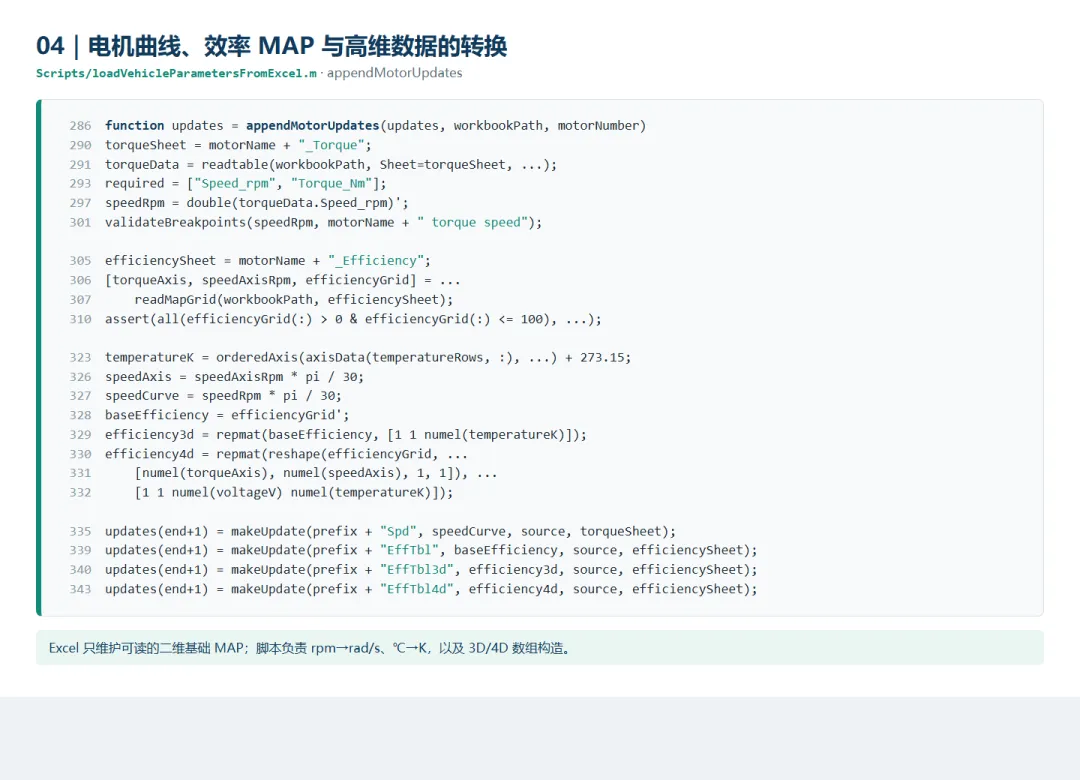

图 19｜电机 MAP 导入。脚本检查效率范围和轴，执行 rpm→rad/s、℃→K，并由二维基础表生成模型所需的 3D/4D 效率数组。
推荐使用顺序
编辑 Excel只改 Value、MAP 数值或需要更新的轴；不要重命名必需 Sheet 和列。
先做 DryRun读取与校验全部参数，但不修改 SLDD。
确认 report查看更新数量、变量名、来源字典、旧尺寸与新尺寸。
正式应用自动备份字典、写入并保存；模型已经打开时可执行 update。
report = loadVehicleParametersFromExcel(DryRun=true); report = loadVehicleParametersFromExcel;
5热相关部分怎么屏蔽？

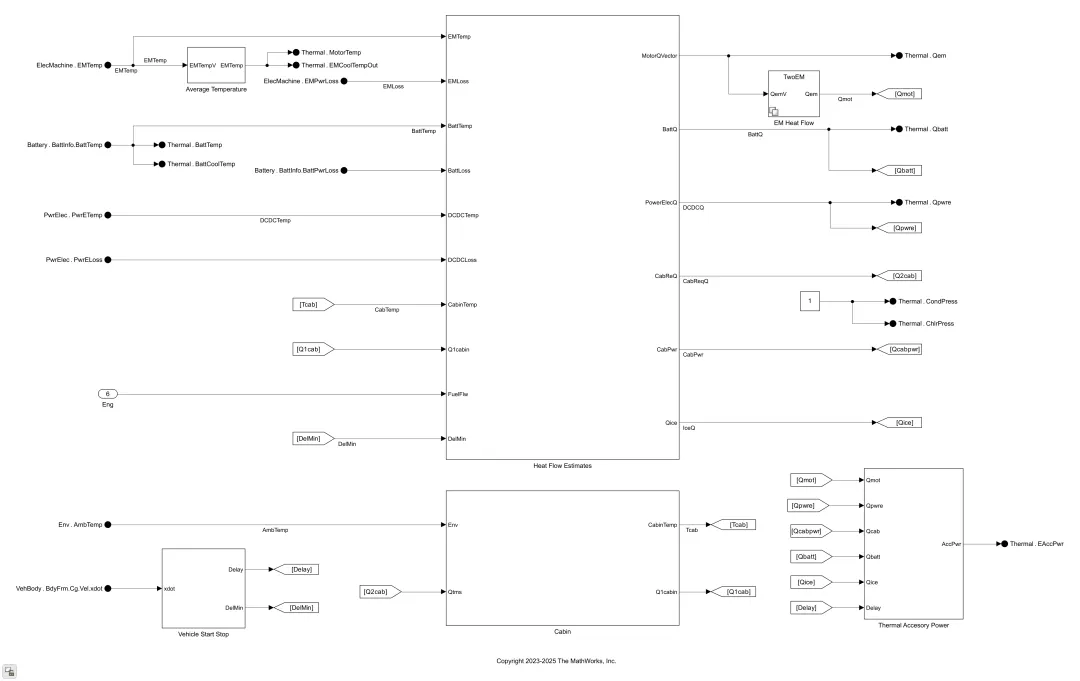

图 20｜Thermal 子系统包含平均温度、座舱、EM Heat Flow、Heat Flow Estimates、Thermal Accessory Power 和启停状态等路径。它不只是一个显示模块，部分热附件功率会影响电耗。
当前模型中没有发现一个覆盖整个 Thermal 子系统的统一总开关，因此不建议直接删线或注释整块。若只是研究前后轴效率分配，建议采用“热旁路”思路：
建议的最小影响屏蔽方式
1. 将热附件功率请求置零，避免空调/热管理额外消耗进入电池功率。
2. 将电池和电机温度保持为固定标定温度，使温度不再动态反馈到功率限制或效率维度。
3. 保留原信号接口，用 Variant Subsystem 在“原热模型”和“常值旁路”之间切换。
4. 分别对比热模型开/关时的 SOC、BattCurr、前后轴扭矩和总电耗，确认隔离范围。
这类开关属于试验场景或控制结构，不适合塞进物理参数 Excel。更合适的做法，是在模型中新增例如 EnableThermal 的 Variant 控制，而 Excel 继续只管理质量、效率、MAP、初始温度等物理数据。
6这套配置方式最适合哪些工作？
车型参数快速替换质量、轮胎半径、传动比、电池串并联、电机峰值能力集中修改。
电驱方案对比分别导入前后电机扭矩包络和效率 MAP，观察最优分配变化。
标定交付与审查用 Sheet、单位、目标字典和 Checks 建立清晰接口。
批量仿真MATLAB 先应用 Excel，再运行不同工况并输出能耗与前后轴工作点。
真正值得“Excel 化”的，是频繁变化、数值型、具有清晰单位和维度的物理标定；真正应该留在模型/SLDD 的，是控制逻辑、Bus/Enum、Variant、求解器和不希望普通用户随意修改的控制器参数。
