真空吸盘与真空发生器的选型与计算(附Excel表格) !

为大家整理好了真空吸盘与真空发生器选型计算工具，只需填入基础工况参数，即可快速输出选型计算结果，省去手动反复演算的麻烦。

“文末附Excel表格下载方式”

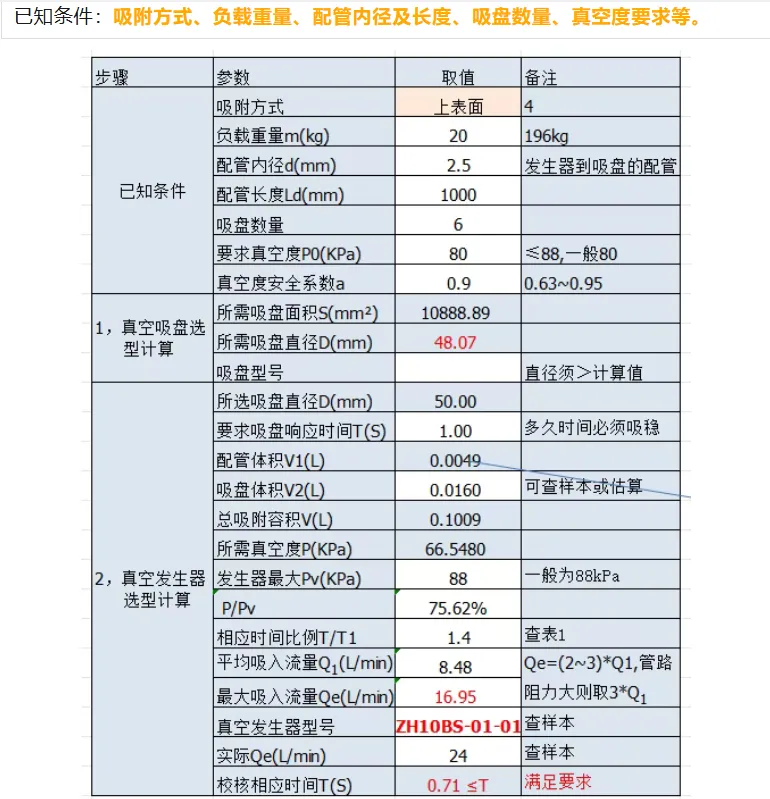

真空吸盘与真空发生器选型向导

说明：

1. 真空度单位采用 kPa，以标准大气压 101kPa 作为参照，真空度为相对负压值。例如真空度 88kPa，代表吸盘内部绝对气压等于（101‑88）kPa，工程计算中为简化运算，一般直接取真空度数值参与计算。普通真空发生器极限真空度可达 88kPa；真空泵理论上能够达到 101kPa，接近理想绝对真空，但整套系统采购配件多、成本更高、结构复杂，多用于需要持续大流量供气的工况。

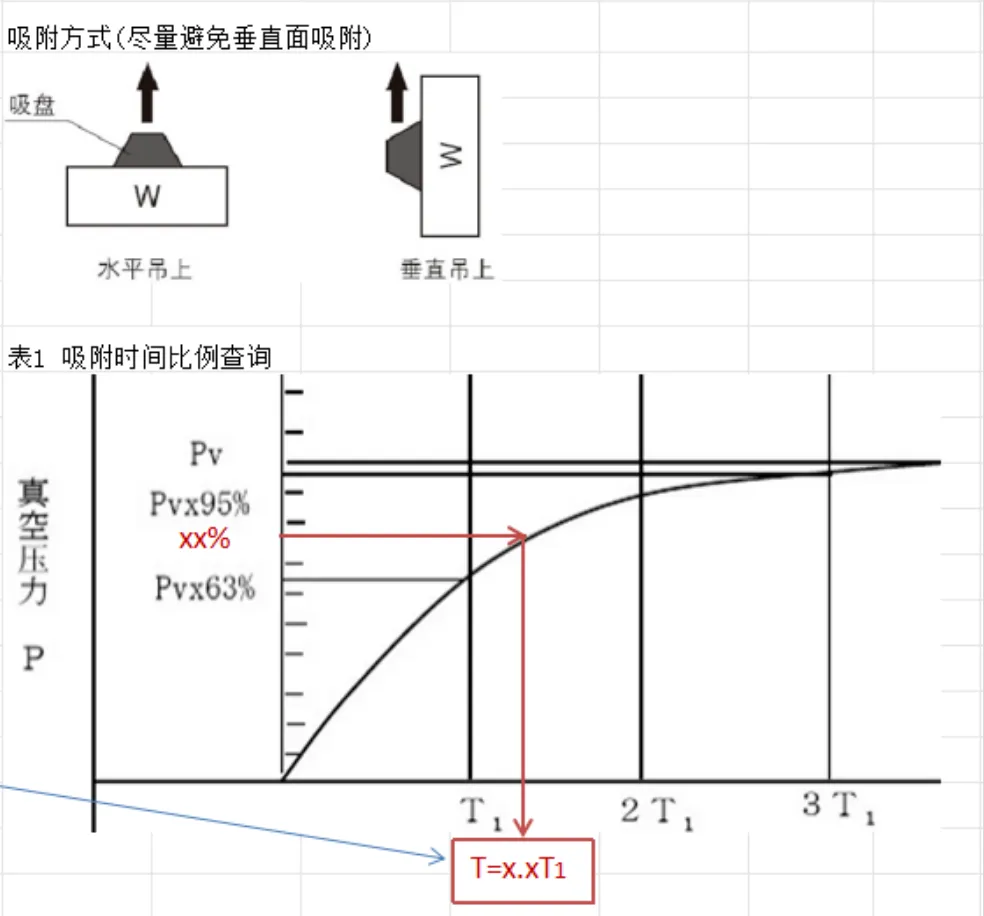

2. 吸盘实际工作真空度 P，建议选取发生器最大真空度 Pv=88kPa 的 63%～95% 区间。在此范围内取值，既能保障足够吸附力，又可以避免响应时间被过度拉长，兼顾吸附能力与动作速度。

3. 真空度安全系数 a 释义：安全系数的作用是预留余量，保证系统真空度出现衰减时依旧可靠吸持工件。举例：设计目标真空度 P0=80kPa，选取安全系数 a=0.9，则系统实际真空度只需要达到 70kPa（80×0.9），就应当可以可靠吸住负载工件。
