3.6 盾构法隧道施工
3.6.1 盾构机选型、施工条件与现场布置
1.盾构机选型
目前常用的盾构机类型分为土压平衡式和泥水平衡式两种。
2.盾构选型依据与原则（略）
3.盾构法施工条件与现场布置（略）
3.
6.1 盾构机选型、施工条件与现场布置

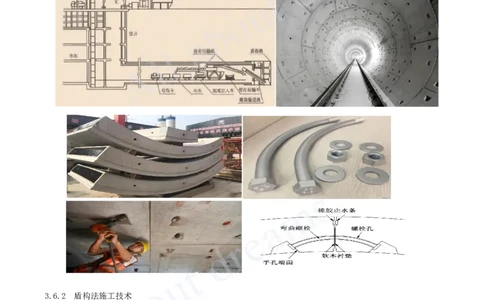

3.6.2 盾构法施工技术
1.盾构法施工步序（略）
2.对管片的技术要求（略）
3.盾构始发施工技术要点（略）
4.盾构接收施工技术要点（略）（2022.11/2022.27①）
5.土压平衡盾构掘进施工要点（略）
6.泥水平衡盾构掘进施工要点（略）
7.管片拼装[注：天一文化专有版权，未经许可不可转发或复印传播]
1）拼装方法
（1）管片选型（略）

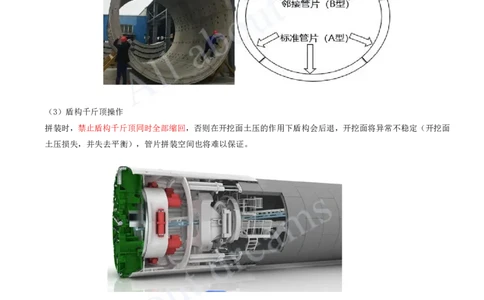

（2）拼装顺序
一般从下部的标准（A型）管片开始，依次左右两侧交替安装标准管片，然后拼装邻接（B型）管片，最后安装楔
形（K型）管片。
3.6.2 盾构法施工技术
（3）盾构千斤顶操作
拼装时，禁止盾构千斤顶同时全部缩回，否则在开挖面土压的作用下盾构会后退，开挖面将异常不稳定（开挖面
土压损失，并失去平衡），管片拼装空间也将难以保证。
3.6.2 盾构法施工技术
（4）紧固连接螺栓
先紧固环向（管片之间）连接螺栓，后紧固轴向（环与环之间）连接螺栓。
（5）楔形管片安装方法
为方便插入楔形管片，可装备能将邻接管片沿径向向外顶出的千斤顶，以增大插入空间。拼装径向插入型楔形管
片时，先径向重叠顶起，再纵向插入。
（6）复紧连接螺栓（略）
8.壁后注浆（略）
9.盾构姿态控制（略）[注：天一文化专有版权，未经许可不可转发或复印传播]
3.7 TBM法隧道施工
3.7.1 TBM施工原理
全断面岩石隧道掘进机 （TBM）是一种集机、电、液、传感、信息技术于一体的隧道施工成套装备，在实现连续
掘进的同时，完成破岩、出渣、支护等作业，实现了工厂化施工，掘进速度较快，效率较高。
1.TBM破岩方式及破岩原理（略）
2.TBM施工主要流程（略）
3.TBM主要形式（略）3.7.1 TBM施工

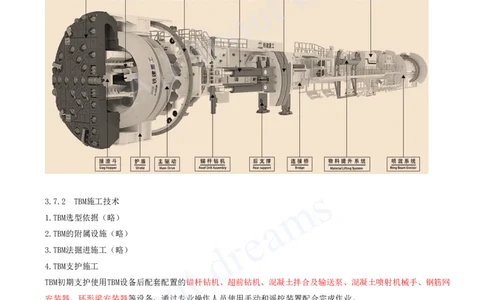

3.7.2 TBM施工技术
1.TBM选型依据（略）
2.TBM的附属设施（略）
3.TBM法掘进施工（略）
4.TBM支护施工
TBM初期支护使用TBM设备后配套配置的锚杆钻机、超前钻机、混凝土拌合及输送泵、混凝土喷射机械手、钢筋网
安装器、环形梁安装器等设备，通过专业操作人员使用手动和遥控装置配合完成作业。
案例实操考点补充：隧道施工机械设备
1.通风排水：空气压缩机、水泵。
2.掘进设备：凿岩台车、凿岩机。
3.装载运输设备：挖掘机，装载机，自卸汽车。
4.支护设备：锚杆钻机，混凝土喷射机。
5.衬砌设备：电焊机，压焊机，热合机，混凝土输送泵，混凝土运输车，模板台车。[注：天一文化专有版权，未经许可不可转发或复印传播]
案例实操考点补充：隧道施工防粉尘措施
1.加强通风换气
2.湿式凿岩
3.混凝土湿喷
4.装渣作业洒水降尘
5.密闭式运输
