6.4 施工 平面布置
6.4.1 施工平面布置图设计

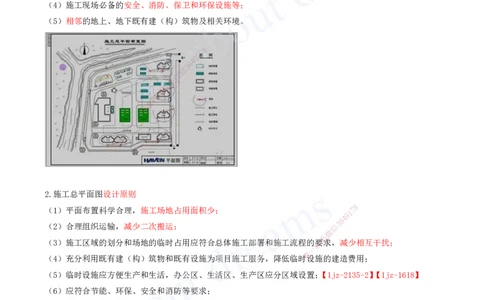

1.施工总平面布置图内容
（1）项目施工用地范围内的地形状况；
（2）全部拟建建（构）筑物和其他基础设施的位置；
（3）项目施工用地范围内的加工、运输、存储、供电、供水供热、排水排污设施以及临时施工道路和办公、生
活用房等；
（4）施工现场必备的安全、消防、保卫和环保设施等；
（5）相邻的地上、地下既有建（构）筑物及相关环境。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2.施工总平面图设计原则
8
（1）平面布置科学合理，施工场地占用面积少； 7
1
9
4
8
3
（2）合理组织运输，减少二次搬运； 信
微
系
（3）施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的联要求，减少相互干扰；
一
唯
（4）充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用；
（5）临时设施应方便生产和生活，办公区、生活区、生产区应分区域设置；【1jz-2135-2】【1jz-1618】
（6）应符合节能、环保、安全和消防等要求；
（7）遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
3.施工总平面图设计要点
【1jz-2134-2】【施工总平面布置图设计要点还有哪些？】
【1jz-1831-1】【写出图中临时设施编号所处位置最宜布置的临时设施名称。】
【1jz-1831-2】【简单说明布置理由。】
（1）设置大门，引入场外道路
施工现场宜考虑设置两个以上大门。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178

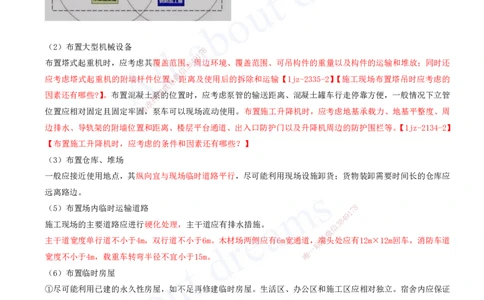

（2）布置大型机械设备
8
7
1
9
布置塔式起重机时，应考虑其覆盖范围8、4周边环境、覆盖范围、可吊构件的重量以及构件的运输和堆放；同时还
3
信
微
应考虑塔式起重机的附墙杆件位置系、距离及使用后的拆除和运输【1jz-2335-2】【施工现场布置塔吊时应考虑的
联
题
因素还有哪些?】。布置混凝土泵的位置时，应考虑泵管的输送距离、混凝土罐车行走停靠方便，一般情况下立管
押
准
精
位置应相对固定且固定牢固，泵车可以现场流动使用。布置施工升降机时，应考虑地基承载力、地基平整度、周
边排水、导轨架的附墙位置和距离、楼层平台通道、出入口防护门以及升降机周边的防护围栏等。【1jz-2134-2】
【布置施工升降机时，应考虑的条件 和因素还有哪些？】
（3）布置仓库、堆场
一般应接近使用地点，其纵向宜与现场临时道路平行，尽可能利用现场设施卸货；货物装卸需要时间长的仓库应
远离路边。
（5）布置场内临时运输道路
1
7 8
9
8
4
施工现场的主要道路应进行硬化处理，主干道应有排水措 施。
信
3
微
主干道宽度单行道不小于4m，双行道不小于6m。木材场两侧应 有6m宽通道，
系
端头处应有12m×12m回车，消防车道
联
一
宽度不小于4m，载重车转弯半径不宜小于15m。 唯
（6）布置临时房屋
①尽可能利用已建的永久性房屋，如不足再修建临时房屋。生活区、办公区和施工区应相对独立。宿舍内应保证
有必要的生活空间，床铺不得超过2层，室内净高不得小于2.5m，通道宽度不得小于0.9m，每间宿舍人均面积不
应小于2.5㎡，且不得超过16人。同时应满足消防和卫生防疫要求。【1jz-2135-2】
②办公用房宜设在工地入口处。
③作业人员宿舍一般宜设在现场附近，方便工人上下班；有条件时也可设在场区内。作业人员用的生活福利设施
宜设在人员相对较集中的地方，或设在出入必经之处。
④食堂宜布置在生活区，也可视条件设在施工区与生活区之间。如果现场条件不允许，也可采用送餐制。
（7）布置临时水、电管网和其他动力设施
①临时总变电站应设在高压线进入工地最近处，尽量避免高压线穿过工地。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
②管网一般沿道路布置，供电线路应避免与其他管道设在同一侧，同时支线应引到所有用电设备使用地点。
【要点】各类设施要齐全、塔吊覆盖范围要正确、钢筋堆放紧靠加工区、焊割动火远离木工区、易着火旁边有消
防、易燃品设在下风口、总配电箱靠近高压线进线端、高压线下不能堆放易燃品和搭建临时房、办公区近出入口，
出入口设警卫岗亭、道路宽度要合格、各种距离要满足、管线穿路要保护。
6.4.2 施工平面图管理
1.目的与要求
（2）总体要求：满足施工需求、现场文明、安全有序、整洁卫生、不扰民、不损害公众利益、绿色环保【1jz-2334-3】
【建筑工程施工平面管理的总体要求还有哪些?】。

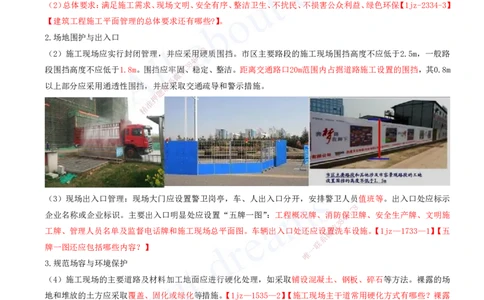

2.场地围护与出入口
8
（2）施工现场应实行封闭管理，并应采用1 7硬质围挡。市区主要路段的施工现场围挡高度不应低于2.5m，一般路
9
4
8
3
段围挡高度不应低于1.8m。围挡应牢固信、稳定、整洁。距离交通路口20m范围内占据道路施工设置的围挡，其0.8m
微
系
以上部分应采用通透性围挡，并联应采取交通疏导和警示措施。
题
押
准
精
（3）现场出入口管理：现场大门应设置警卫岗亭， 车、人出入口分开，安排警卫人员值班等。出入口处应标示
8
企业名称或企业标识。主要出入口明显处应设置“五牌 一图”：工程概况牌、消防保9 1
7
卫牌、安全生产牌、文明施
8
4
信
3
工牌、管理人员名单及监督电话牌和施工现场总平面图。车 辆出入口处还应设微置洗车设施。【1jz—1733—1】【五
系
牌一图还应包括哪些内容？】 一
联
唯
3.规范场容与环境保护
（4）施工现场的主要道路及材料加工地面应进行硬化处理，如采取铺设混凝土、钢板、碎石等方法。裸露的场
地和堆放的土方应采取覆盖、固化或绿化等措施。【1jz—1535—2】【施工现场主干道常用硬化方式有哪些？裸露
场地的文明施工防护通常有哪些措施？】
（6）建筑垃圾应设定固定区域封闭管理并及时清运。
6.5 施工 临时用电
6.5.1 临时用电组织设计
1.临时用电组织设计规定
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
（1）施工现场临时用电设备在5台及以上或设备总容量在50kW及以上的，应编制用电组织设计；【1jz—1817】
【5台以下并且50kW以下，安全用电和电气防火措施】
（2）装饰装修工程或其他特殊施工阶段，应补充编制单项施工用电方案。【1jz—1817】【1jz—2335—4】
（4）临时用电组织设计及变更必须由电气工程技术人员编制，相关部门审核，并经具有法人资格企业的技术负
责人或授权的技术人员批准，现场监理签认后实施。【1jz—2135—1】【1jz—1535—3】
2.架空线路敷设基本要求
3.电缆线路敷设基本要求
（1）电缆中必须包含全部工作芯线和作保护零线的芯线，即五芯电缆。
8
7
1
9
4
8
3
信
微
系
联
题
押

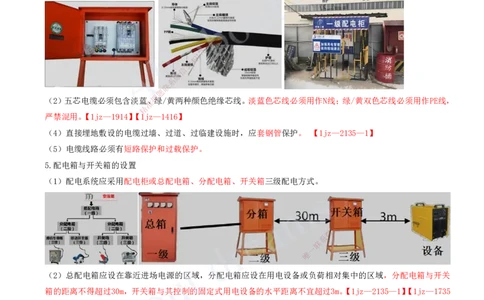

（2）五芯电缆必须包含淡蓝、绿/黄两种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，
准
精
严禁混用。【1jz—1914】【1j z—1416】
（4）直接埋地敷设的电缆过墙、 过道、过临建设施时，应套钢管保护。 【1jz—2135—1】
（5）电缆线路必须有短路保护和过载保护。
5.配电箱与开关箱的设置
（1）配电系统应采用配电柜或总配电箱、分配电箱、开关箱三级配电方式。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（2）总配电箱应设在靠近进场电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关
箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。【1jz—2135—1】【1jz—1735
—2】【识图】
（3）每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制两台及两台以上用电设备（含插座）。
【1jz—2335—4】
（4）配电箱、开关箱（含配件）应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8~1.6m。
6.5.2 临时用电管理
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
1.临时用电人员
（1）施工现场操作电工必须经过国家现行标准考核合格后，持证上岗工作。【1jz—1817】
（3）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。【1jz—2135—1】【1jz—
1817】
（4）临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。【1jz—2135—1】
【1jz—1535—3】
（5）临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。【1jz
—2135—1】
2.临时用电安全技术
（1）施工现场临时用电工程，必须符合下列规定：采用三级配电系统；采用TN-S接零保护系统；采用二级漏电
保护系统。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（2）当采用专用变压器、TN-S接零保护供电系统的施工现场，电气设备的金属外壳必须与保护零线连接。保护
零线应由工作接地线、配电室（总配电 箱）电源侧零线或总漏电保护器电源侧零线处引出。
（3）当施工现场与外电线路共用同一供电 系统时，电气设备的接地、接零保护应与原系统保持一致，不得一部
分设备做保护接零，另一部分设备做保护接地。
（7）配电箱、开关箱的电源进线端严禁采用插头和插 座做活动连接。【1jz—2335—48】
1
7
9
（11）下列特殊场所应使用安全特低电压照明器：【1jz— 1613】
信
3 8
4
微
①隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地 面高度低于2.系5m等场所的照明，电源电压不应大于
联
一
36V； 唯
②潮湿和易触及带电体场所的照明，电源电压不得大于24V；
③特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。
