2011 年广西南宁市中考物理试卷
一、选择题（共15小题，每小题2分，满分30分）
1．（2分）（2011•南宁）下列物品中，通常情况下属于导体的是（ ）
A．玻璃试管 B．钢尺 C．塑料笔筒 D．橡皮
2．（2分）（2011•南宁）如图所示，读取温度计示数的方法中，正确的是（ ）
A．甲 B．乙 C．丙 D．丁
3．（2分）（2011•南宁）下列用电器中，利用电流热效应工作的是（ ）
A．电脑 B．电炉 C．洗衣机 D．电风扇

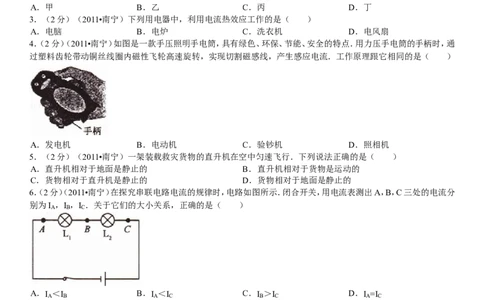

4．（2分）（2011•南宁）如图是一款手压照明手电筒，具有绿色、环保、节能、安全的特点．用力压手电筒的手柄时，通
过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，实现切割磁感线，产生感应电流．工作原理跟它相同的是（ ）
A．发电机 B．电动机 C．验钞机 D．照相机
5．（2分）（2011•南宁）一架装载救灾货物的直升机在空中匀速飞行．下列说法正确的是（ ）
A．直升机相对于地面是静止的 B．直升机相对于货物是运动的
C．货物相对于直升机是静止的 D．货物相对于地面是静止的
6．（2分）（2011•南宁）在探究串联电路电流的规律时，电路如图所示．闭合开关，用电流表测出A，B，C三处的电流分
别为I ，I ，I ．关于它们的大小关系，正确的是（ ）
A B C
A．I ＜I B．I ＜I C．I ＞I D．I =I
A B A C B C A C
7．（2分）（2011•南宁）下列关于四季景象的描述中，属于凝固现象的是（ ）
A．春天，雨笼山峦 B．夏天，雾绕群峰 C．秋天，霜打枝头 D．冬天，冰封谷底
8．（2分）（2011•南宁）每年夏季，中小学生溺水身亡事故时有发生，对水深度的错误判断是引发溺水事故的原因之一．
如图所示，产生这一判断是由于（ ）A．光的折射 B．光的反射 C．光的直线传播 D．光的色散
9．（2分）（2011•南宁）关于声现象，下列说法中正确的是（ ）
A．只要物体振动，我们就一定能听到声音
B．高速公路边的隔音板可以阻断噪声传播
C．“震耳欲聋”说明声音的音调高
D．声波不能传递能量

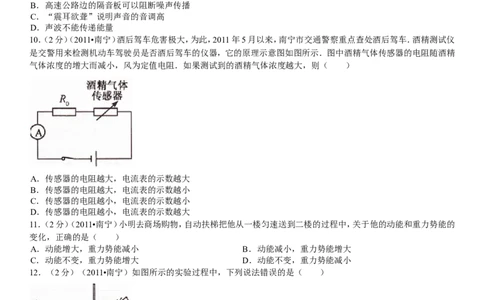

10．（2分）（2011•南宁）酒后驾车危害极大，为此，2011年5月以来，南宁市交通警察重点查处酒后驾车．酒精测试仪
是交警用来检测机动车驾驶员是否酒后驾车的仪器，它的原理示意图如图所示．图中酒精气体传感器的电阻随酒精
气体浓度的增大而减小，风为定值电阻．如果测试到的酒精气体浓度越大，则（ ）
A．传感器的电阻越大，电流表的示数越大
B．传感器的电阻越大，电流表的示数越小
C．传感器的电阻越小，电流表的示数越小
D．传感器的电阻越小，电流表的示数越大
11．（2分）（2011•南宁）小明去商场购物，自动扶梯把他从一楼匀速送到二楼的过程中，关于他的动能和重力势能的
变化，正确的是（ ）
A．动能增大，重力势能减小 B．动能减小，重力势能增大
C．动能不变，重力势能增大 D．动能不变，重力势能减小
12．（2分）（2011•南宁）如图所示的实验过程中，下列说法错误的是（ ）
A．加热前，水分子是不停运动的
B．加热过程中，水的温度升高时，内能增大
C．水的内能增大是通过热传递方式实现的
D．水蒸气对木塞做功，把水的机械能转化为木塞的内能
13．（2分）（2011•南宁）如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可
行的是（ ）A．去掉电磁铁线圈中的铁芯 B．减少电磁铁线圈的匝数
C．增大电源A的电压 D．增大电源B的电压

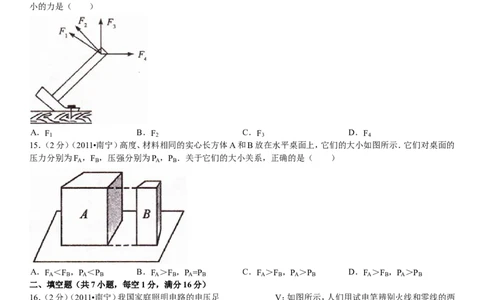

14．（2分）（2011•南宁）如图是用羊角锤撬起钉子的示意图．为了撬起钉子，分别用四个力作用在锤柄的末端，其中最
小的力是（ ）
A．F B．F C．F D．F
1 2 3 4
15．（2分）（2011•南宁）高度、材料相同的实心长方体A和B放在水平桌面上，它们的大小如图所示．它们对桌面的
压力分别为F ，F ，压强分别为P ，P ．关于它们的大小关系，正确的是（ ）
A B A B
A．F ＜F ，P ＜P B．F ＞F ，P =P C．F ＞F ，P ＞P D．F ＞F ，P ＞P
A B A B A B A B A B A B A B A B
二、填空题（共7小题，每空1分，满分16分）
16．（2分）（2011•南宁）我国家庭照明电路的电压足 ________ _ V；如图所示，人们用试电笔辨别火线和零线的两
种使用方法中，正确的是 ________ _ ．17．（2分）（2011•南宁）2011年6月4日，中国选手李娜勇夺法网女单冠军．比赛中，李娜用球拍击球，将网球击扁，如
图所示．球拍对网球的力改变了网球的形状和 ________ _ ．网球被击出后能在空中继续向前飞行，是因为网球具
有 ________ _ ．
18．（2分）（2011•南宁）2011年3月11日，日本于当地时间14时46分发发生里氏9.0级地震，强震和引发的海啸导
致福岛第一核电站发生爆炸，引发核危饥，让世界震惊．核电站是利用 ________ _ 获取能能量的（填“核裂变”或
“核聚变”）．媒体通过通讯卫星用 ________ _ 波把灾情的信息及时传到世界各地．

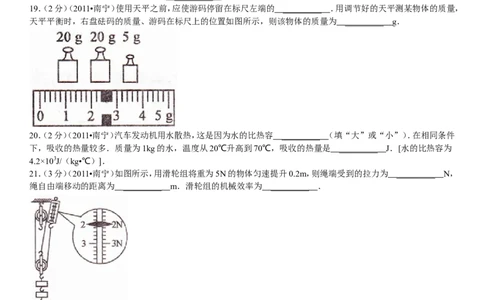

19．（2分）（2011•南宁）使用天平之前，应使游码停留在标尺左端的 ________ _ ．用调节好的天平测某物体的质量，
天平平衡时，右盘砝码的质量、游码在标尺上的位置如图所示，则该物体的质量为 ________ _ g．
20．（2分）（2011•南宁）汽车发动机用水散热，这是因为水的比热容 ________ _ （填“大”或“小”）．在相同条件
下，吸收的热量较多．质量为1kg的水，温度从20℃升高到70℃，吸收的热量是 ________ _ J．[水的比热容为
4.2×103J/（kg•℃） ．
21．（3分）（2011•南宁）如图所示，用滑轮组将重为5N的物体匀速提升0.2m，则绳端受到的拉力为 ________ _ N，
]
绳自由端移动的距离为 ________ _ m．滑轮组的机械效率为 ________ _ ．
22．（3分）（2011•南宁）如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为10Ω．闭合开关s，当滑动变阻器
的滑片P移到b端时，电流表的示数为O.6A，此时电阻Rx两端的电压为 ________ _ V；当滑动变阻器的滑片P移
到a端时，电流表的示数为O．9A．
则电源电压为 ________ _ V，电阻Rx的电阻值为 ________ _ Ω．

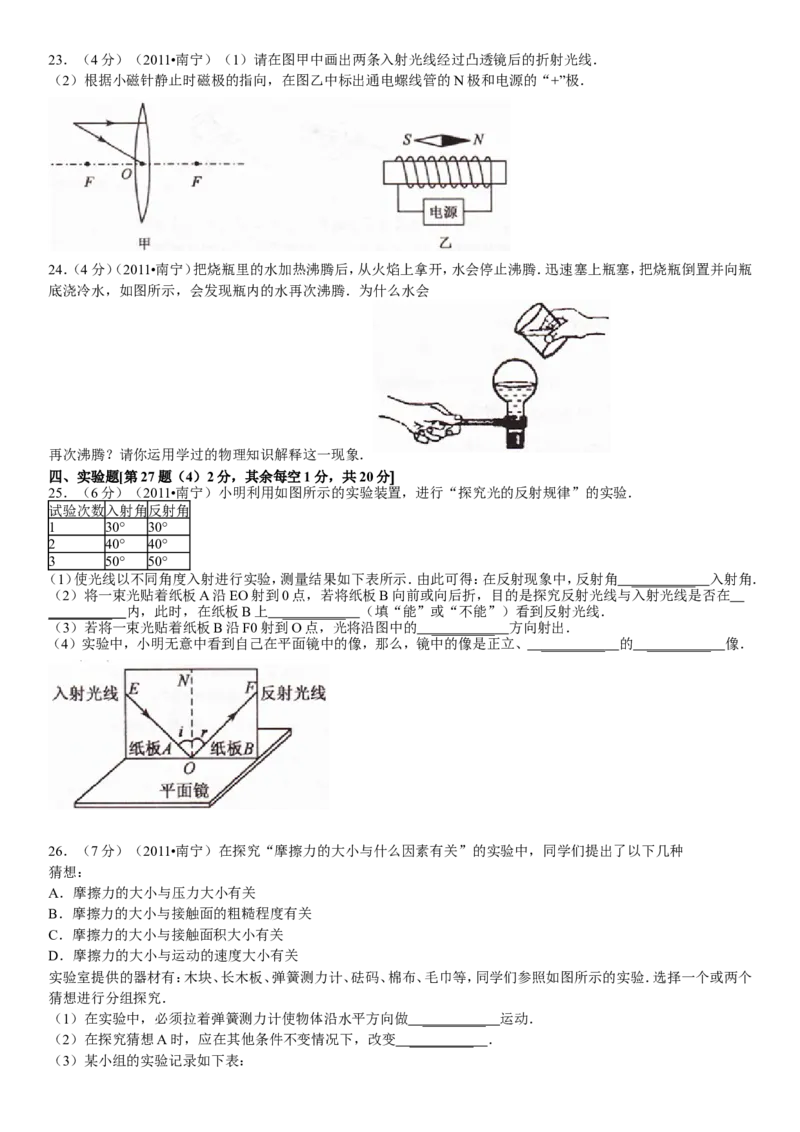

三、解答题（共2小题，满分8分）23．（4分）（2011•南宁）（1）请在图甲中画出两条入射光线经过凸透镜后的折射光线．
（2）根据小磁针静止时磁极的指向，在图乙中标出通电螺线管的N极和电源的“+”极．
24．（4分）（2011•南宁）把烧瓶里的水加热沸腾后，从火焰上拿开，水会停止沸腾．迅速塞上瓶塞，把烧瓶倒置并向瓶
底浇冷水，如图所示，会发现瓶内的水再次沸腾．为什么水会
再次沸腾？请你运用学过的物理知识解释这一现象．
四、实验题[第27题（4）2分，其余每空1分，共20分
25．（6分）（2011•南宁）小明利用如图所示的实验装置，进行“探究光的反射规律”的实验．
试验次数入射角反射角 ]
1 30° 30°
2 40° 40°
3 50° 50°
（1）使光线以不同角度入射进行实验，测量结果如下表所示．由此可得：在反射现象中，反射角 ________ _ 入射角．
（2）将一束光贴着纸板A沿EO射到0点，若将纸板B向前或向后折，目的是探究反射光线与入射光线是否在
_________ 内，此时，在纸板B上 ________ _ （填“能”或“不能”）看到反射光线．
（3）若将一束光贴着纸板B沿F0射到O点，光将沿图中的 ________ _ 方向射出．
（4）实验中，小明无意中看到自己在平面镜中的像，那么，镜中的像是正立、 ________ _ 的 ________ _ 像．
26．（7分）（2011•南宁）在探究“摩擦力的大小与什么因素有关”的实验中，同学们提出了以下几种
猜想：
A．摩擦力的大小与压力大小有关
B．摩擦力的大小与接触面的粗糙程度有关
C．摩擦力的大小与接触面积大小有关
D．摩擦力的大小与运动的速度大小有关

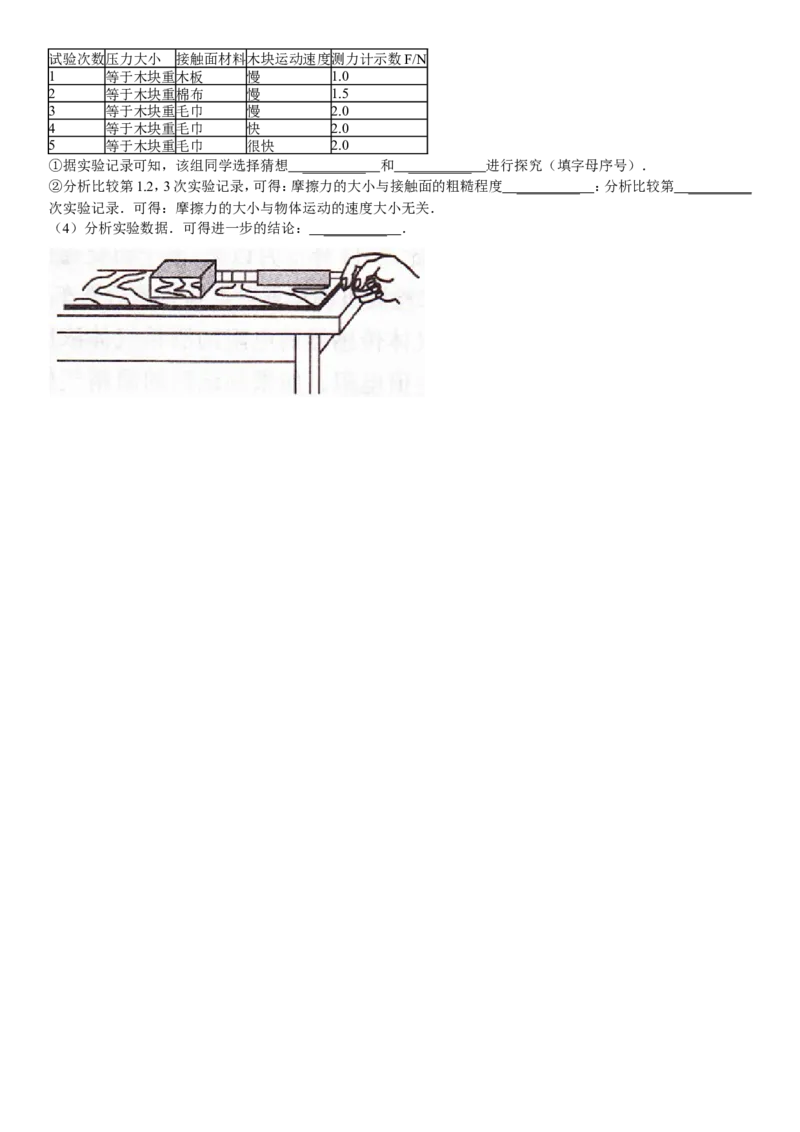

实验室提供的器材有：木块、长木板、弹簧测力计、砝码、棉布、毛巾等，同学们参照如图所示的实验．选择一个或两个
猜想进行分组探究．
（1）在实验中，必须拉着弹簧测力计使物体沿水平方向做 ________ _ 运动．
（2）在探究猜想A时，应在其他条件不变情况下，改变 ________ _ ．
（3）某小组的实验记录如下表：试验次数压力大小 接触面材料木块运动速度测力计示数F/N
1 等于木块重木板 慢 1.0
2 等于木块重棉布 慢 1.5
3 等于木块重毛巾 慢 2.0
4 等于木块重毛巾 快 2.0
5 等于木块重毛巾 很快 2.0
①据实验记录可知，该组同学选择猜想 ________ _ 和 ________ _ 进行探究（填字母序号）．
②分析比较第1.2，3次实验记录，可得：摩擦力的大小与接触面的粗糙程度 ________ _ ：分析比较第 ________ _
次实验记录．可得：摩擦力的大小与物体运动的速度大小无关．

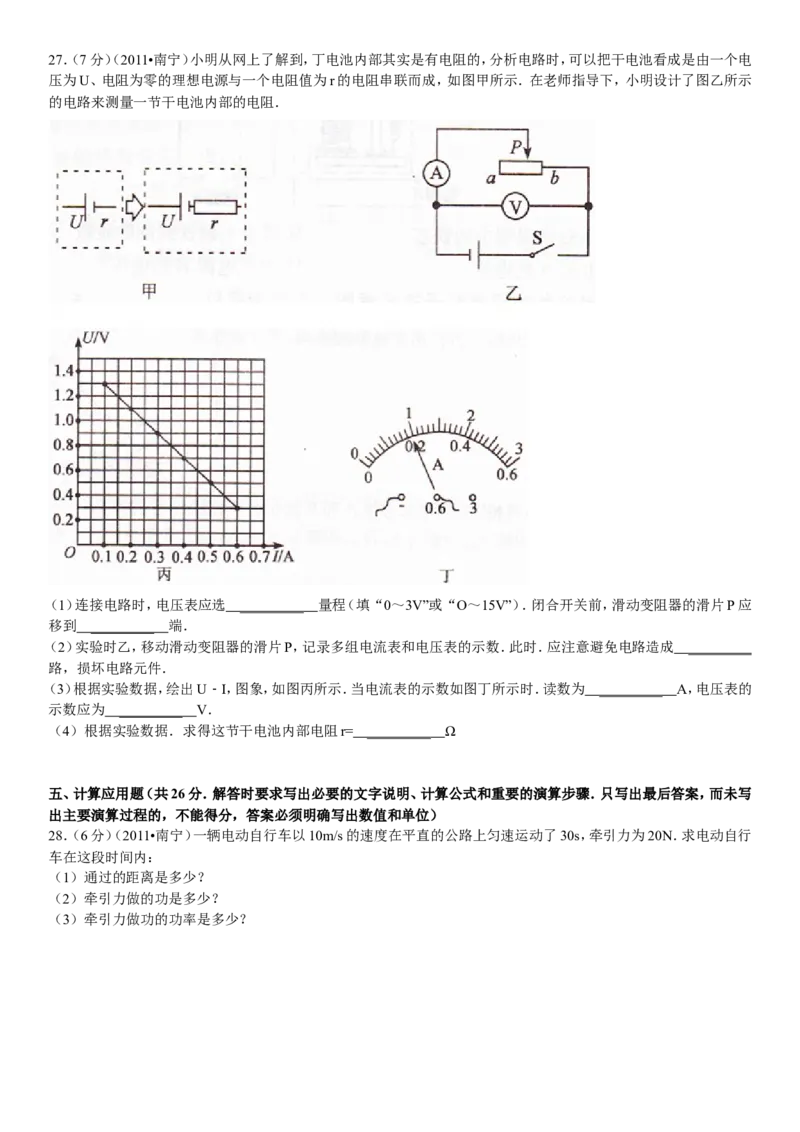

（4）分析实验数据．可得进一步的结论： ________ _ ．27．（7分）（2011•南宁）小明从网上了解到，丁电池内部其实是有电阻的，分析电路时，可以把干电池看成是由一个电
压为U、电阻为零的理想电源与一个电阻值为r的电阻串联而成，如图甲所示．在老师指导下，小明设计了图乙所示
的电路来测量一节干电池内部的电阻．
（1）连接电路时，电压表应选 ________ _ 量程（填“0～3V”或“O～15V”）．闭合开关前，滑动变阻器的滑片P应
移到 ________ _ 端．
（2）实验时乙，移动滑动变阻器的滑片P，记录多组电流表和电压表的示数．此时．应注意避免电路造成 ________ _
路，损坏电路元件．
（3）根据实验数据，绘出U﹣I，图象，如图丙所示．当电流表的示数如图丁所示时．读数为 ________ _ A，电压表的
示数应为 ________ _ V．
（4）根据实验数据．求得这节干电池内部电阻r= ________ _ Ω
五、计算应用题（共26分．解答时要求写出必要的文字说明、计算公式和重要的演算步骤．只写出最后答案，而未写
出主要演算过程的，不能得分，答案必须明确写出数值和单位）
28．（6分）（2011•南宁）一辆电动自行车以10m/s的速度在平直的公路上匀速运动了30s，牵引力为20N．求电动自行
车在这段时间内：
（1）通过的距离是多少？
（2）牵引力做的功是多少？

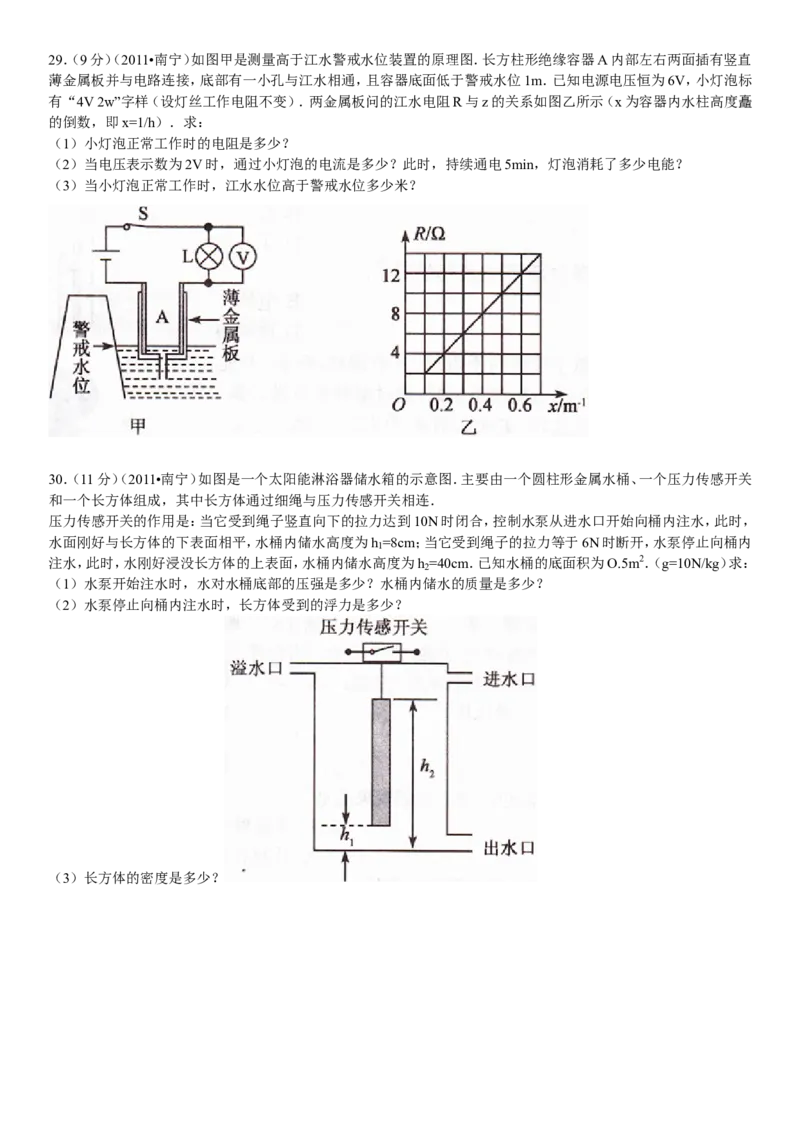

（3）牵引力做功的功率是多少？29．（9分）（2011•南宁）如图甲是测量高于江水警戒水位装置的原理图．长方柱形绝缘容器A内部左右两面插有竖直
薄金属板并与电路连接，底部有一小孔与江水相通，且容器底面低于警戒水位1m．已知电源电压恒为6V，小灯泡标
有“4V 2w”字样（设灯丝工作电阻不变）．两金属板问的江水电阻R与z的关系如图乙所示（x为容器内水柱高度矗
的倒数，即x=1/h）．求：
（1）小灯泡正常工作时的电阻是多少？
（2）当电压表示数为2V时，通过小灯泡的电流是多少？此时，持续通电5min，灯泡消耗了多少电能？
（3）当小灯泡正常工作时，江水水位高于警戒水位多少米？
30．（11分）（2011•南宁）如图是一个太阳能淋浴器储水箱的示意图．主要由一个圆柱形金属水桶、一个压力传感开关
和一个长方体组成，其中长方体通过细绳与压力传感开关相连．
压力传感开关的作用是：当它受到绳子竖直向下的拉力达到10N时闭合，控制水泵从进水口开始向桶内注水，此时，
水面刚好与长方体的下表面相平，水桶内储水高度为h =8cm；当它受到绳子的拉力等于6N时断开，水泵停止向桶内
1
注水，此时，水刚好浸没长方体的上表面，水桶内储水高度为h =40cm．已知水桶的底面积为O.5m2．（g=10N/kg）求：
2
（1）水泵开始注水时，水对水桶底部的压强是多少？水桶内储水的质量是多少？
（2）水泵停止向桶内注水时，长方体受到的浮力是多少？
（3）长方体的密度是多少？2011 年广西南宁市中考物理试卷
参考答案与试题解析
一、选择题（共15小题，每小题2分，满分30分）
1．（2分）
考点： 导体；绝缘体．
3693745
专题： 比较思想．
分析： 记住常见的导体和绝缘体进行判断．
常见的导体：人体、大地、各种金属、酸碱盐的溶液等．
常见的绝缘体：玻璃、塑料、橡胶、陶瓷等．
解答： 解：A、玻璃试管是玻璃制品，是绝缘体．不符合题意．
B、钢尺是金属制品，是导体．符合题意．
C、塑料笔筒是塑料制品，是绝缘体．不符合题意．
D、橡皮是橡胶制品，是绝缘体．不符合题意．
故选B．
点评： 对于导体和绝缘体的记忆，不要死记硬背，要根据生活情况进行记忆，生活中用哪些导体来导电，用哪些绝缘
体来绝缘．
2．（2分）
考点： 温度计的使用及其读数．
3693745
专题： 图析法．
分析： 该题目是一道基础题，主要是考查学生学生对温度计的读数方法．在读数的时候，视线应该和温度计内的液
柱上表面相平．
解答： 解：温度计的正确读数方法是视线应该和温度计内液柱上表面相平．即上述四种情况中，甲乙两情况属于俯
视，即读出的数据会偏大，丁是仰视，即读数会偏小．即只有丙是正确的．
故选C．
点评： 本题考查温度计的读数方法，题目较易，注重基础．
3．（2分）
考点： 电流的热效应、化学效应和磁效应．
3693745
专题： 应用题．
分析： 当电流通过电阻时，电流作功而消耗电能，产生了热量，这种现象叫做电流的热效应．一方面，利用电流的热
效应可以为人类的生产和生活服务；另一方面，电流的热效应也有一些不利因素．任何通有电流的导线，都可
以在其周围产生磁场的现象，称为电流的磁效应．
解答： 解：A、电脑是利用电流的磁效应来工作的，故A错误；
B、电炉是利用了电流的热效应，来给食物加热的，故B正确；
C、洗衣机是利用电动机带动工作的，应用了电流的磁效应．故C错误；
D、电风扇主要是把电能转化为机械能，是利用了电流的磁效应，故D错误．故选B
点评： 主要考查电流的热效应和电流的磁效应在生活中的应用实例，只有认真把握它们的定义，才能真正区分它们
利用的是哪一个效应．体现了物理来源于生活，又服务于社会的理念．
4．（2分）
考点： 电磁感应．
3693745
专题： 应用题．
分析： 根据题目中对手电筒的工作过程的描述，可以确定其工作原理，在明确选择项中提到的各个设备的工作原
理，两者对应即可得到答案．
解答： 解：铜丝线圈内磁性飞轮高速旋转，实现切割磁感线，产生感应电流．由此可知，这是电磁感应现象．
A、发电机是利用电磁感应制成的．B、电动机是利用通电线圈在磁场中受力转动而制成的．C、验钞机是利用
紫外线来工作的．D、照相机是利用凸透镜成像的原理制成的．综上分析故选A．
点评： 能够从手电筒工作过程的描述中获取有用的信息：电磁感应，是解决此题的关键．
5．（2分）
考点： 运动和静止的相对性．
3693745
专题： 参照思想．
分析： 解答此题的关键是看被研究的物体与参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动
的；如果未发生变化，则物体是静止的．
解答： 解：A、直升机相对地面发生了位置的改变，以地面为参照物，直升机是运动的．不符合题意．
B、直升机相对货物没有发生位置的改变，以货物为参照物，直升机是静止的．不符合题意．
C、货物和直升机之间没有发生位置的改变，以直升机为参照物，货物是静止的．符合题意．D、货物相对地面发生了位置的改变，以地面为参照物，货物是运动的．不符合题意．
故选C．
点评： 此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选
择不同的参照物，得出的结论可以不同，但都是正确的结论．
6．（2分）
考点： 串联电路的电流规律．
3693745
专题： 错解分析题．
分析： 将A、B、C接入电路时是串联，根据串联电路中各处电流相等进行解答．
解答： 解：A、B、C三个灯泡串联在电路中，则由串联电路的规律可知，通过电路中各点处的电流一定相等，即
I =I =I ．故选D．
A B C
点评： 本题考查了串联电路电流特点，是一道基本题目．在学习中一定要掌握好串并联电路的电流、电压、电阻特
点，为后面的电学知识的学习打好基础．
7．（2分）
考点： 凝固与凝固放热特点．
3693745
分析： 凝固是物质由液态变为固态的过程；液化是由气态变为液态的过程；凝华是由气态变为固态的过程．
解答： 解：A、雨是有气态变为液态的过程，属于液化．故A错误；
B、雾是由气态变为液态的过程，属于液化．故B错误；
C、霜是由气态变为固态的过程，属于凝华．故C错误；
D、冰是由液态变为固态的过程，属于凝固．故D正确．故选D
点评： 此题考查的是凝固、液化和凝华的概念，凝固是物质由液态变为固态的过程；液化是由气态变为液态的过程；
凝华是由气态变为固态的过程．
8．（2分）
考点： 光的折射现象及其应用．
3693745
专题： 应用题．
分析： 人看水中的物体实际上是看到的是水中物体的像．分析光的传播路径即可确定其形成原因．
解答： 解：物体在水中，人的眼睛在空气中，光从水中进入空气，光从一种介质进入另一种介质，所以发生的是折
射．
故选A．
点评： 此题只是让确定这一现象的形成机制．若是解释具体原因，画光路图解释起来更容易，且更直观．
9.（2分）
考点： 声音的产生；响度；防治噪声的途径；声与能量．
3693745
分析： 解决此题的关键是要知道声音是由物体的振动产生的，声音的传播是需要介质的，它既可以在气体中传播，
也可以在固体和液体中传播，但不能在真空中传播；
声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；
防治噪声污染可以从噪声的产生、噪声的传播及噪声的接收这三个环节进行防治．
解答： 解：A、物体只要振动就能发出声，但不是所有的声我们都能听见，声音响度很小或不在人的听觉频率范围
内，我们是听不到声音的，选项说法错误；
B、高速公路边的隔音板可以阻断噪声传播，选项说法正确；
C、“震耳欲聋”说明声音的响度大，选项说法错误；
D、声音能够传递能量，选项说法错误；故选B．
点评： 此题考查了声音有关的多个问题，要结合声音的产生、传播条件、防治噪声的途径及声音的特征进行分析解
答．
10．（2分）
考点： 欧姆定律的应用．
3693745
专题： 推理法．
分析： 从电路图上可以看出两电阻串联，电流表测量电路总电流；由题意可知酒精气体浓度越大，酒精气体传感器
电阻会变小，根据欧姆定律可知电路中电流的变化．
解答： 解：由题意可知，酒精气体浓度越大传感器的电阻越小，则串联电路的总电阻越小；
根据欧姆定律可知，电路中电流变大，即电流表的示数变大．故选D．
点评： 本题考查欧姆定律的应用和串联电路电流、电压规律，关键是知道两电阻的连接方式，这是本题的重点．
11．（2分）
考点： 动能和势能的大小变化．
3693745
专题： 控制变量法．
分析： 分析小明从一楼匀速送到二楼的过程中，动能和重力势能的变化，从动能和重力势能大小的影响因素进行考
虑．
（1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．
（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
解答： 解：小明从一楼上到二楼，质量不变，速度不变，动能不变；高度增大，重力势能增大．故选C．
点评： 掌握动能、重力势能、弹性势能的影响因素，利用控制变量法，判断动能、重力势能、弹性势能、机械能的变
化．
12．（2分）
考点： 做功改变物体内能；分子动理论的其它内容及应用；热传递改变物体内能．
3693745
分析： 一切物体的分子都在不停地做无规则运动；
物体吸收热量，温度升高、内能增加，热传递是将内能从一个物体转移给另一个物体；
做功改变内能的实质是能量的转化，物体对外做功是内能转化为机械能．
解答： 解：A、加热前后，水分子都在不停地做无规则运动，故A正确；
BC、加热过程中，水吸热，温度升高、内能增大，水的内能增大是通过热传递方式实现的，故BC正确；
D、水蒸气膨胀对塞子做功，将水蒸气的内能转化为木塞的机械能，故D错．
故选D．
点评： 本题通过具体实验考查了学生对分子动理论、改变物体内能的方法的了解与掌握，属于基础题目．
13．（2分）
考点： 电磁继电器的组成、原理和特点．
3693745
分析： 带有铁芯的通电螺线管叫电磁铁，电磁铁的磁性有无由通断电来控制，电磁铁的磁性强弱由电流大小和线圈
匝数决定，据此分析判断．
解答： 解：A、若去掉电磁铁线圈中的铁芯，磁性将减弱，故A不可行；
B、若减少电磁铁线圈的匝数，电磁铁的磁性减弱，故B不可行；
C、增大电源A的电压，可以增大通过电磁铁的电流、增强电磁铁的磁性，故C可行；
D、增大电源B的电压，不会影响通过电磁铁的电流，不会改变电磁铁的磁性，故D不可行，故选C．
点评： 本题考查了学生对电磁铁优点的了解与掌握，熟悉并会用：电磁铁的磁性有无由通断电来控制，电磁铁的磁
性强弱由电流大小来控制，电磁铁的极性由电流的方向来控制．
14．（2分）
考点： 杠杆中最小力的问题；杠杆的平衡条件；力臂的画法．
3693745
专题： 推理法．
分析： 由杠杆的平衡条件F L =F L 可知，当阻力和阻力臂一定时，动力臂最大时，动力最小，即最省力．
1 1 2 2
先确定不同施力方向的支点，画出相应的力臂，通过比较力臂大小得出结论．
解答： 解：施加F 、F 、F 时，支点在O，如下图：
1 2 3
由图可知，F 的力臂最长，施加F 时，支点在P，如下
2 4
由图可知，F 的力臂比F 的力臂短，可见F 的力臂最长，因为阻力和阻力臂一定，由杠杆平衡条件可知，此时
4 2 2
动力最小．所以F 最小．故选B．
2
点评： 本题考查了杠杆平衡条件的应用，使用杠杆，若阻力和阻力臂一定，动力臂最大时，动力最小、最省力．
15．（2分）
考点： 压强的大小及其计算；重力的计算；压力及重力与压力的区别．
3693745
专题： 计算题；应用题．
分析： 物体放在水平桌面上，物体对水平桌面的压力等于物体的重力．首先判断实心长方体A和B的体积关系，然
后利用公式G=mg=ρVg判断A和B的重力的关系，再根据F与G之间的关系分析．
A和B的形状规则，它们的高度，材料相同，它们对地面的压强 P= = = = = =ρgh，所以可以
用公式P=ρgh进行分析，然后进行比较．
解答： 解：
从图中可以看出，V ＞V ，而A和B的材料相同，即密度相同，
A B
根据公式G=mg=ρVg可知，G ＞G ，
A B
而物体放在水平桌面上，物体对水平桌面的压力等于物体的重力，∴F ＞F ．A和B的密度相同，g是常量，
A B
而A和B的高度相同，根据公式P=ρgh可知，它们对地面的压强相等，即P =P ．故选B．
A B
点评： 本题考查了重力、压力和压强的计算，放在水平面上的物体对水平面的压力等于物体的重力，以及对于形状规则的固体，计算固体对水平桌面的压强，可以利用公式P=ρgh计算．
二、填空题（共7小题，每空1分，满分16分）
16．（2分）
考点： 家庭电路工作电压、零线火线的辨别方法；测电笔的使用．
3693745
分析： （1）家庭电路中火线和零线之间的电压是220V．
（2）正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．手千
万不要接触笔尖金属体．
解答： 解：（1）家庭照明电路的电压是220V．
（2）甲图的使用方法是错误的，测电笔接触火线或零线，氖管都不发光；乙图的使用方法是正确的，手接触笔
尾金属体．
故答案为：220；乙．
点评： （1）掌握测电笔的正确使用．
（2）记住家庭电路电压是220V，有时家庭电路电压是个隐含条件，注意挖掘．
17．（2分）
考点： 力的作用效果；惯性．
3693745
专题： 简答题．
分析： 力的作用效果：一是改变物体的形状，二是改变物体的运动状态；
物体保持原来的运动状态不变的性质叫惯性，一切物体都具有惯性，原来运动的物体保持运动，原来静止的
保持静止；据此分析回答．
解答： 解：李娜用球拍击球，将网球击扁，说明里可以改变物体的形状，同时使球从运动变为静止，改变了球的运动
状态；网球被击出后，由于惯性，球能在空中继续向前飞行．故答案为：运动状态；惯性．
点评： 本题考查了惯性知识、力的作用效果，虽难度不大，知识点多，与实际生活联系密切，属中考常见题型．
18．（2分）
考点： 核电站发电过程中的能量转化；电磁波的传播．
3693745
专题： 应用题．
分析： 核反应分为核裂变和核聚变，现代核电站都是利用核裂变的形式来进行工作的；通讯卫星传递信息利用了电
磁波．
解答： 解：现代核电站都是利用可控的核裂变获得能量的；通讯卫星是利用电磁波来传递信息的．故答案为：核裂
变，电磁．
点评： 核裂变是核电站的基本核反应形式，卫星通信是借助电磁波来实现的，这些都是我们应该熟知的知识．
19．（2分）
考点： 天平的使用．
3693745
专题： 实验题．
分析： 调节天平前应先将游码移至标尺的零刻线处，才能再调节平衡螺母；天平在读数时应将砝码质量与游码示数
相加．
解答： 解：使用天平前，应使游码停留在标尺左端的零刻线处；图中物体的质量为20g+20g+5g+2.4g=47.4g．
故答案为：零刻线处，47.4．
点评： 此题考查了天平的调节与读数，这是我们应该掌握的基本实验技能．
20．（2分）
考点： 水的比热容的特点及应用；热量的计算．
3693745
专题： 应用题．
分析： 水的比热容较大，这是它常被用做散热剂的原因．利用公式Q=cm（t﹣t ）可计算水吸引的热量．
0
解答： 解：汽车发动机用水散热，是因为水的比热容大，相同条件下，吸收的热量多；
水吸收的热量Q=cm（t﹣t ）=4.2×103J/（kg•℃）×1kg×（70℃﹣20℃）=2.1×105J．
0
故答案为：大；2.1×105J．
点评： 水的比热容大这一特点是我们必须了解的，同时，要能熟练运用公式Q=cm△t进行热量的计算．
21．（3分）
考点： 滑轮（组）的机械效率．
3693745
专题： 计算题；图析法．
分析： 绳端受到的拉力可通过弹簧测力计读出，绳端移动的距离可通过判断承担物重的绳子段数计算得出，求出有
用功和总功，利用公式可计算出机械效率的大小．
解答： 解：图中绳端受到的拉力，即弹簧测力计的示数为2N，因此滑轮组用3段绳子吊着物体，所以绳自由端移动
的距离s=3h=3×0.2m=0.6m；
滑轮组的机械效率η= = = =83.3%．故答案为：2，0.6，83.3%．
点评： 此题中绳端的拉力要通过读图来得出，绳端移动的距离也需要先通过读图明确承担物重的绳子的段数，再通过计算得出．完成了前面的问题，代入公式就可顺利求出机械效率的大小了．
22．（3分）
考点： 欧姆定律的应用；滑动变阻器的使用．
3693745
专题： 计算题；应用题．
分析： 当滑片P移到b端时，电路为滑动变阻器最大阻值的简单电路，Rx被短路，根据欧姆定律求出电源的电压；
当滑片P移到a端时，滑动变阻器与电阻Rx并联，电流表测干路电流，根据并联电路的电压特点和欧姆定律
可知通过滑动变阻器的电流不变，根据并联电路的电流特点求出通过Rx的阻值，最后根据欧姆定律求出电
阻Rx的电阻值．
解答： 解：当滑片P移到b端时，电路为滑动变阻器最大阻值的简单电路，Rx被短路，所以此时电阻Rx两端的电压
为0，电源的电压为U=I Rx=0.6A×10Ω=6V；当滑片P移到a端时，滑动变阻器与电阻Rx并联，因滑动变阻器
1
两端的电压不变，所以此时通过滑动变阻器的电流仍为I =0.6A，通过Rx的电流为I =I﹣I =0.9A﹣
1 2 1
0.6A=0.3A，电阻Rx的电阻值为Rx= = =20Ω．故答案为：0；6；20．
点评： 本题考查了并联电路的特点和欧姆定律的应用，以及电路的三种状态的判断，关键是滑动变阻器处于不同位
置时电路状态的辨别．
三、解答题（共2小题，满分8分）
23．（4分）
考点： 透镜的光路图；磁极间的相互作用；安培定则；通电螺线管的极性和电流方向的判断．
3693745
专题： 作图题．
分析：（1）凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光
线经凸透镜折射后将过焦点；③过光心的光线经凸透镜折射后传播方向不改变．
（2）已知了小磁针的磁极，根据磁极间的相互作用，可判断出通电螺线管的磁极，再由右手螺旋定则来得出
电源的正负极．
解答： 解：（1）平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如
下图所示：（2）由图知：小磁针的磁极为：左S、右N，那么螺线管的磁极为：左N、右S；
由右手螺旋定则可作图如下：
24．（4分）
考点： 沸点及沸点与气压的关系．
3693745
专题： 简答题．
分析： 从液体沸点与气压关系角度来分析，气压减小，沸点降低．
解答： 答：当向瓶底浇冷水时，瓶内气体温度突然降低，气压减小，瓶内液面上方气压减小，导致沸点降低，所以水
重新沸腾起来的．
四、实验题[第27题（4）2分，其余每空1分，共20分
25．（6分）
]
考点： 光的反射定律；平面镜成像的特点、原理、现象及其实验方案．
3693745
专题： 实验题．
分析：（1）要掌握光的反射定律的内容，知道反射角等于入射角．（2）知道反射光线、入射光线和法线在同一平面
内，为验证这个结论，可以将纸板沿法线方向向前或向后折．（3）知道光路是可逆的，若沿反射光线的方向入
射，则反射光线沿入射光线的方向射出．（4）掌握平面镜成像的特点，平面镜成正立、等大的虚像，像与物关
于平面镜对称．
解答： 解：（1）根据光的反射定律，反射角等于入射角．故答案为：等于．（2）在实验过程中，将纸板向前或向后折，
是为了验证反射光线与入射光线在同一平面内，此时在纸板B上将不能看到反射光线．故答案为：同一平
面；不能．（3）反射光路是可逆的，当光贴着纸板B沿F0射到O点，光将沿OE方向射出．
故答案为：OE．（4）平面镜成的像与物体关于平面镜对称，所以成的是正立、等大的虚像．
故答案为：等大；虚．
点评： 此题是探究光的反射定律的内容，同时考查了平面镜成像的特点．要掌握光的反射定律的内容，知道反射光
线、入射光线、法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角．同时考查了光路
的可逆性．
26．（7分）
考点： 探究摩擦力的大小与什么因素有关的实验．
3693745专题： 实验探究题；控制变量法．
分析： （1）在用弹簧测力计拉木块时，只有使其做匀速直线运动，物体所受的拉力才与摩擦力是一对平衡力；
（2）（3）（4）在进行实验和分析实验结论时，一定要注意控制变量法在本实验中的运用，明确哪是变化的量，
哪是控制的量，这样才能得出正确的结论．
解答： 解：（1）实验中，要使弹簧测力计拉着木块做匀速直线运动，这是二力平衡的需要，这样拉力与摩擦力才是一
对平衡力；（2）猜想A是探究摩擦力与压力大小的关系，因此，应在其他条件不变的情况下，改变压力的大小
（或木块重）；（3）①分析表中数据可以看出，木块重始终不变，分别改变了接触面的粗糙程度和木块运动的
速度，因此该组同学选择了猜想B和D进行了探究；
②分析1、2、3次实验可知，压力和速度均不变，只改变了接触面的粗糙程度；分析3、4、5次实验可知，压力
和接触面的粗糙程度均不变，只改变了运动的速度．根据测力计示数的变化可判断摩擦力的大小是否与以上
两个因素有关；（4）综合1、2、3次实验的结论和3、4、5次实验的结论，可得出本次实验的最终结论是：摩擦
力的大小与接触面的粗糙程度有关，与物体运动的速度无关．答案为：（1）匀速直线；
（2）压力的大小（木块重）；（3）①B，D；②有关，3、4、5；（4）摩擦力的大小与接触面的粗糙程度有关，与物体
运动的速度无关．
点评： （1）重点理解二力平衡在此处的运用，知道这里运用转化法通过拉力的大小测出了摩擦力的大小；
（2）（3）（4）重点运用控制变量法，明确在所研究的多个变量中，分别控制了谁，研究了谁，并最终得出有普遍
意义的结论．
27．（7分）
考点： 伏安法测电阻的探究实验；电路图设计．
3693745
专题： 实验探究题．
分析：（1）干电池的电压为1.5V，为减小读数误差，电压表应选0～3V量程；闭合开关前，滑动变阻器接入电路的阻
值应为最大，由电路图可判断滑片应移到何处．
（2）由图知，如果滑片移到右端，即b处，电路短路，电路电阻为零，可能会损坏电路元件．
（3）电流表量程为0.6A，由图示电流表可读出电流表示数；由图象可求出对应的电压表示数U．
（4）由图象求出两组电压与电流值，由欧姆定律列方程，可求出干电池的内部阻值．
解答： 解：（1）连接电路时，电压表应选0～3V量程，闭合开关前，滑动变阻器的滑片P应移到a端（或左端）．
（2）实验时，移动滑动变阻器的滑片P，记录多组电流表和电压表的示数．此时应注意避免电路造成短路，损
坏电路元．（3）由图丁电流表可读出电流表示数I=0.2A，由U﹣I图象知：电压表示数为1.1V．（4）由图可知：
U =1.3V，I =0.1A，U =1.1V，I =0.2A，已知电源电压U=1.5V，在闭合电路中由于：U=U +Ir，所以：
V1 1 V2 2 V
U=U
V1
+I
1
r，U=U
V2
+I
2
r，即：1.5V=1.3V+0.1A×r ①1.5V=1.1V+0.2A×r ②由①②解得：r=2Ω．
故答案为：（1）0～3V；a．（2）短．（3）0.2；1.1．（4）2．
点评： 在闭合电路中：U=U +Ir是求电源内电阻的原理，是求电源内阻的关键．
V
五．计算应用题（共26分．解答时要求写出必要的文字说明、计算公式和重要的演算步骤．只写出最后答案，而未写
出主要演算过程的，不能得分，答案必须明确写出数值和单位）
28.（6分）
考点： 速度公式及其应用；功的计算；功率的计算．
3693745
专题： 计算题；应用题．
分析： （1）已知电动自行车的速度和行驶的时间，根据公式S=Vt可求通过的距离；
（2）已知牵引力的大小和通过的距离，根据公式W=FS可求牵引力做的功；
（3）根据公式P= 可求牵引力做功的功率；
解答： 解：（1）通过的距离S=Vt=10m/s×30s=300m；
答：通过的距离是300m；
（2）牵引力做的功W=FS=20N×300m=6000J；
答：牵引力做的功为6000J；
（3）牵引力做功的功率P= = =200W．
答：牵引力做功的功率为200W．
点评： 本题考查距离、做功和功率的计算，关键是公式及其变形的灵活运用，本题相对比较简单，属于基础题．
29．（9分）
考点： 电功的计算；欧姆定律的应用．
3693745
专题： 计算题；应用题；信息给予题；图析法．
分析：
（1）知道灯泡的额定电压和额定功率，根据R = 求电阻；
L
（2）已知灯泡的电阻和实际电压，根据公式I= 可求通过小灯泡的电流；根据公式W=UIt可求消耗的电能；
（3）灯泡正常工作，灯泡两端电压为4V，求出湖水电阻两端的电压，求出湖水的电阻，在图象中找到对应的x求出湖水水位高于警戒线的高
解答：
解：（1）小灯泡的电阻R = = =8Ω；
L
答：小灯泡正常工作时的电阻是为8Ω；
（2）当电压表示数为2V时，通过小灯泡的电流是I实= = =0.25A；
灯泡消耗电能W=U实I实t=2V×0.25A×5×60s=150J；
答：当电压表示数为2V时，通过小灯泡的电流是0.25A；持续通电5min，灯泡消耗150J；
（3）灯泡正常发光时，通过灯泡的电流I= = =0.5A；
由于A内湖水电阻R与L串联，则R= = = =4Ω，
由图象可知，当R=4Ω时，x=0.2m﹣1，所以，h=5m，则湖水水位高于警戒水位5m﹣1m=4m．
答：当小灯泡正常工作时，江水水位高于警戒水位4m．
点评： 本题考查了欧姆定律和功率的计算，根据额定电压和额定功率求得电阻是比较典型的方法；由图象判断水位
的高度，体现了物理在实际生活中的应用，这是本题的难点．
30．（11分）
考点： 液体的压强的计算；密度的计算；密度公式的应用；浮力大小的计算．
3693745
专题： 计算题；压轴题．
分析：（1）知道水泵开始注水时桶内水的深度，利用液体压强公式求水对水桶底部的压强，求出水的体积，利用密
度公式求水桶内储水的质量；（2）水泵开始注水时，水面刚好与长方体的下表面相平，绳子的拉力为10N，即
长方体的重为10N；当它受到绳子的拉力等于6N时，水刚好浸没长方体的上表面，此时长方体的重等于绳子
的拉力加上水的浮力，据此求长方体受到的浮力；（3）求出了浸没时受到水的浮力，根据阿基米德原理可求
长方体的体积，再求出长方体的质量，利用密度公式求长方体的密度．
解答： 解：（1）水泵开始注水时，h=8cm=0.08m，水桶底部的压强：p=ρgh=1×103kg/m3×10N/kg×0.08m=800Pa，水桶内
水的体积：v=sh=0.5m2×0.08m=0.04m3，水桶内水的质量：m=ρv=1×103kg/m3×0.04m3=40kg；
（2）由题知，水泵开始注水时，水面刚好与长方体的下表面相平，长方体的重等于绳子的拉力，即G=10N，当
它受到绳子的拉力等于6N时，水刚好浸没长方体的上表面，此时长方体的重G=6N+F浮 ，
∴长方体受到的浮力：F浮=G﹣6N=10N﹣6N=4N；（3）长方体浸没水中时，F浮=ρ水v排g，
∴长方体的体积：v′= = =4×10﹣4m3，长方体的质量：m′= = =1kg，长
方体的密度：ρ= = =2.5×103kg/m3．
答：（1）水泵开始注水时，水对水桶底部的压强是800Pa，水桶内储水的质量是40kg；
（2）水泵停止向桶内注水时，长方体受到的浮力是4N；
（3）长方体的密度是2.5×103kg/m3．
点评： 本题考查了学生对密度公式、重力公式、阿基米德原理、液体压强公式的掌握和运用，利用好两种状态下绳子
的拉力是本题的关键．
