第1篇 机电工程技术 建造师小超人
电梯工程
黄金N问：
24一建机电真题

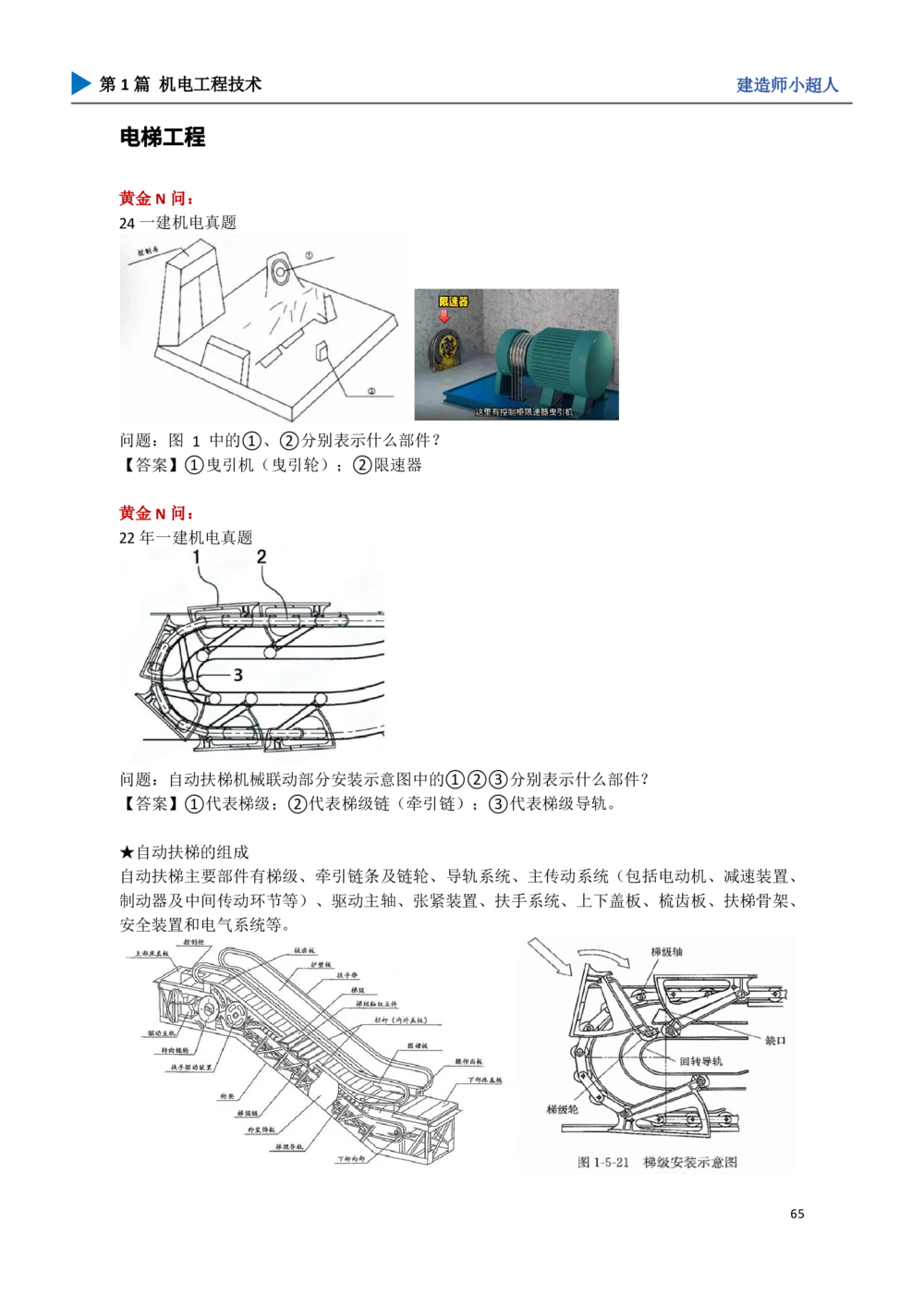

问题：图 1 中的①、②分别表示什么部件？
【答案】①曳引机（曳引轮）；②限速器
黄金N问：
22年一建机电真题

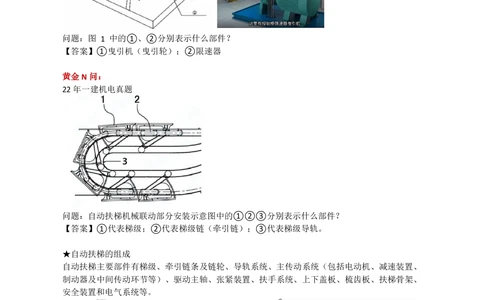

问题：自动扶梯机械联动部分安装示意图中的①②③分别表示什么部件？
【答案】①代表梯级；②代表梯级链（牵引链）；③代表梯级导轨。
★自动扶梯的组成
自动扶梯主要部件有梯级、牵引链条及链轮、导轨系统、主传动系统（包括电动机、减速装置、
制动器及中间传动环节等）、驱动主轴、张紧装置、扶手系统、上下盖板、梳齿板、扶梯骨架、
安全装置和电气系统等。
65第1篇 机电工程技术 建造师小超人
黄金N问：
案例背景：
某安装公司承接一项公共建筑的电梯安装工程。安装公司项目部编制了电梯施工方案，书面
告知了工程所在地的特种设备安全监督管理部门。
电梯安装前，项目部对机房和井道进行交接检验，均符合电梯安装要求，工程按施工进度计
划实施。在电梯收尾阶段，安装单位自检试运行结束后，整理记录，交付监理工程师，要求监督
检验并请求办理交工验收手续。

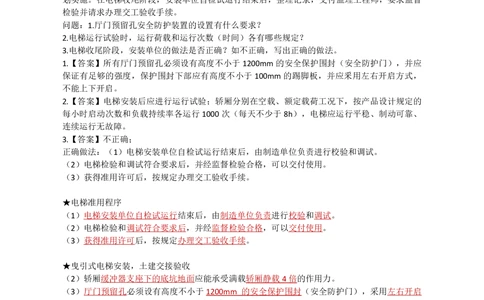

问题：1.厅门预留孔安全防护装置的设置有什么要求？
2.电梯运行试验时，运行荷载和运行次数（时间）各有哪些规定？
3.电梯收尾阶段，安装单位的做法是否正确？如不正确，写出正确的做法。
1.【答案】所有厅门预留孔必须设有高度不小于1200mm的安全保护围封（安全防护门），并应
保证有足够的强度，保护围封下部应有高度不小于100mm的踢脚板，并应釆用左右开启方式，
不能上下开启。
2.【答案】电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按产品设计规定的
每小时启动次数和负载持续率各运行1000次（每天不少于8h），电梯应运行平稳、制动可靠、
连续运行无故障。
3.【答案】不正确；
正确做法：（1）电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。
（2）电梯检验和调试符合要求后，并经监督检验合格，可以交付使用。
（3）获得准用许可后，按规定办理交工验收手续。
★电梯准用程序
（1）电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。
（2）电梯检验和调试符合要求后，并经监督检验合格，可以交付使用。
（3）获得准用许可后，按规定办理交工验收手续。
★曳引式电梯安装，土建交接验收
（2）轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。
（3）厅门预留孔必须设有高度不小于1200mm 的安全保护围封（安全防护门），采用左右开启
方式，不能上下开启，应有足够的强度，保护围封下部应有高度不小于100mm的踢脚板，机房
通向井道的预留孔设置临时盖板。
（4）电梯主电源开关应能切断电梯正常使用情况下的最大电流；对有机房电梯， 开关应能从机
房入口处方便接近；对无机房电梯，该开关应设置在井道外方便接近的地方。机房电源中性线和
接地线应分开，接地装置的接地电阻值不应大于4Ω。
（5）在机房入口处应设有一个照明电源控制开关。电梯井道内应设置永久性电气照明，井道照明
66第1篇 机电工程技术 建造师小超人
电压宜采用36V安全电压，井道内照度不得小于50lx， 井道最高点和最低点0.5m内应各装一盏
灯，中间灯间距不超过7m，并分别在机房和底坑设置控制开关。
黄金N问：电梯随机文件有哪些？
随机文件包括土建布置图，产品出厂合格证，门锁装置、 限速器、安全钳及缓冲器等保证电梯安
全部件的型式检验证书复印件，设备装箱单，安装、使用维护说明书，动力电路和安全电路的电
气原理图。（案）
（口诀：一单一证一书二图，复印件）

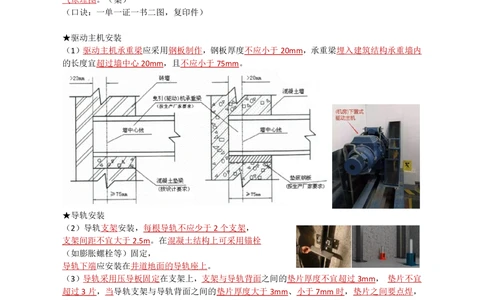

★驱动主机安装
（1）驱动主机承重梁应采用钢板制作，钢板厚度不应小于20mm，承重梁埋入建筑结构承重墙内
的长度宜超过墙中心20mm，且不应小于75mm。
★导轨安装
（2）导轨支架安装，每根导轨不应少于2个支架，
支架间距不宜大于2.5m。在混凝土结构上可采用锚栓
（如膨胀螺栓等）固定，
导轨下端应安装在井道地面的导轨座上。
（3）导轨采用压导板固定在支架上，支架与导轨背面之间的垫片厚度不宜超过3mm， 垫片不宜
超过3片，当导轨支架与导轨背面之间的垫片厚度大于3mm、小于7mm时，垫片之间要点焊，
若超过7mm时，应先用与导轨宽度相同的钢板垫入，再用垫片进行调整，调整完毕后逐个拧紧压
导板和导轨连接板螺栓。
（4）每列导轨的工作面（包括侧面和顶面）与安装基准线的允许偏差：
轿厢导轨和设有安全钳的对重导轨不应大于0.6mm/5m；
不设安全钳的对重导轨不应大于1.0mm/5m。
两列轿厢导轨顶面间的距离允许偏差为0～+2mm，
两列对重导轨顶面间的距离允许偏差为0～+3mm。
（5）轿厢导轨和设有安全钳的对重导轨工作面接头处不应有连续缝隙，
导轨接头处台阶不应大于0.05mm。不设安全钳的对重导轨接头处
缝隙不应大于1.0mm，导轨工作面接头处台阶不应大于0.15mm。
67第1篇 机电工程技术 建造师小超人
可用钢板尺靠在导轨工作面上，用塞尺检查。导轨接头处修平长度应大于200mm， 当电梯额定
速度≥2.5m/s 时，其导轨接头处修平长度应大于300mm。
★电梯整机验收
（1）动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保
护装置。
（4）上、下极限开关必须是安全触点。
（5）对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；
对渐进式安全钳，轿厢应载有均匀分布的125%额定载重量。（默写）
（7）电梯曳引能力试验时，轿厢在行程上部范围空载上行及
行程下部范围载有125%额定载重量下行，分别停层3次以上，
轿厢必须可靠地制停（空载上行工况应平层）。
轿厢载有125%额定载重量以正常运行速度下行时，
切断电动机与制动器供电，电梯必须可靠制动。
当对重完全压在缓冲器上，
且驱动主机按轿厢上行方向连续运转时，
空载轿厢严禁向上提升。（案）
黄金N问：
案例背景：

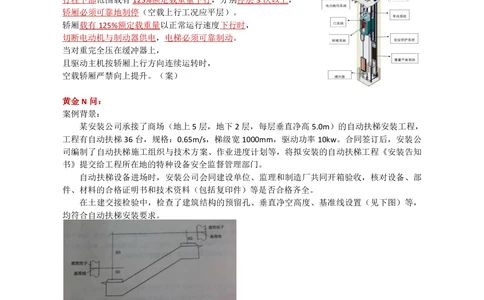

某安装公司承接了商场（地上5层，地下2层，每层垂直净高5.0m）的自动扶梯安装工程，
工程有自动扶梯36台，规格：0.65m/s，梯级宽1000mm，驱动功率10kw。合同签订后，安装公
司编制了自动扶梯施工组织与技术方案、作业进度计划等，将拟安装的自动扶梯工程《安装告知
书》提交给工程所在地的特种设备安全监督管理部门。
自动扶梯设备进场时，安装公司会同建设单位、监理和制造厂共同开箱验收，核对设备、部
件、材料的合格证明书和技术资料（包括复印件）等是否合格齐全。
在土建交接检验中，检查了建筑结构的预留孔、垂直净空高度、基准线设置（见下图）等，
均符合自动扶梯安装要求。
问题：
1.自动扶梯技术资料中必须提供哪几个文件复印件？
2.自动扶梯随机文件包括哪些？
1.【答案】设备技术资料必须提供梯级、踏板的型式检验报告复印件，扶手带、胶带的断裂强度
证明文件复印件。
2.【答案】随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，以
及动力电路和安全电路的电气原理图。
68第1篇 机电工程技术 建造师小超人
★设备进场验收
（1）设备技术资料必须提供梯级、踏板的型式检验报告复印件，
扶手带、胶带的断裂强度证明文件复印件。
（2）随机文件应该有土建布置图，产品出厂合格证，装箱单，
安装、使用维护说明书，以及动力电路和安全电路的电气原理图。
★自动扶梯（或自动人行道）整机验收
（2）自动扶梯梯级、自动人行道踏板或胶带上方，垂直净高度不应小于2.3m。该净高度应延续
到扶手转向端端部。扶手带顶面至梯级前缘、踏板表面或胶带表面之间的垂直距离应在0.9～1.1m。
（3）在与楼板交叉处及各交叉设置的自动扶梯、自动人行道之间，应在扶手带上方设置一个无锐
利边缘的垂直防护挡板，其高度不应小于0.3m，且至少延伸至扶手带下缘25mm处。
（4）在危险区域，由建筑结构形成的固定护栏至少增加到高出扶手带100mm， 并且位于扶手带
外缘80～120mm。
69第1篇 机电工程技术 建造师小超人
消防工程
黄金N问：
案例背景
交底时使用了大量的细部节点图，如图 2 所示，并对消防水泵接合器组装进行了交底。
问题：图2中①、② 号部件的名称是什么？水流是流向A端还是B端？
【答案】①号部件的名称是：止回阀；②号部件的名称是：安全阀。水流是流向 A 端。
黄金N问：
案例背景
问题：找出图中错误之处并改正。
【答案】（1）水泵排出管垂直管道上的橡胶软管和变径管的位置错误，变径管在前侧橡胶软管在
后侧。
（2）出水管应加装止回阀。
（3）软管应根据设计要求选择同材质。（备注：消防软管应为橡胶软管）
（4）闸阀更换为控制阀。

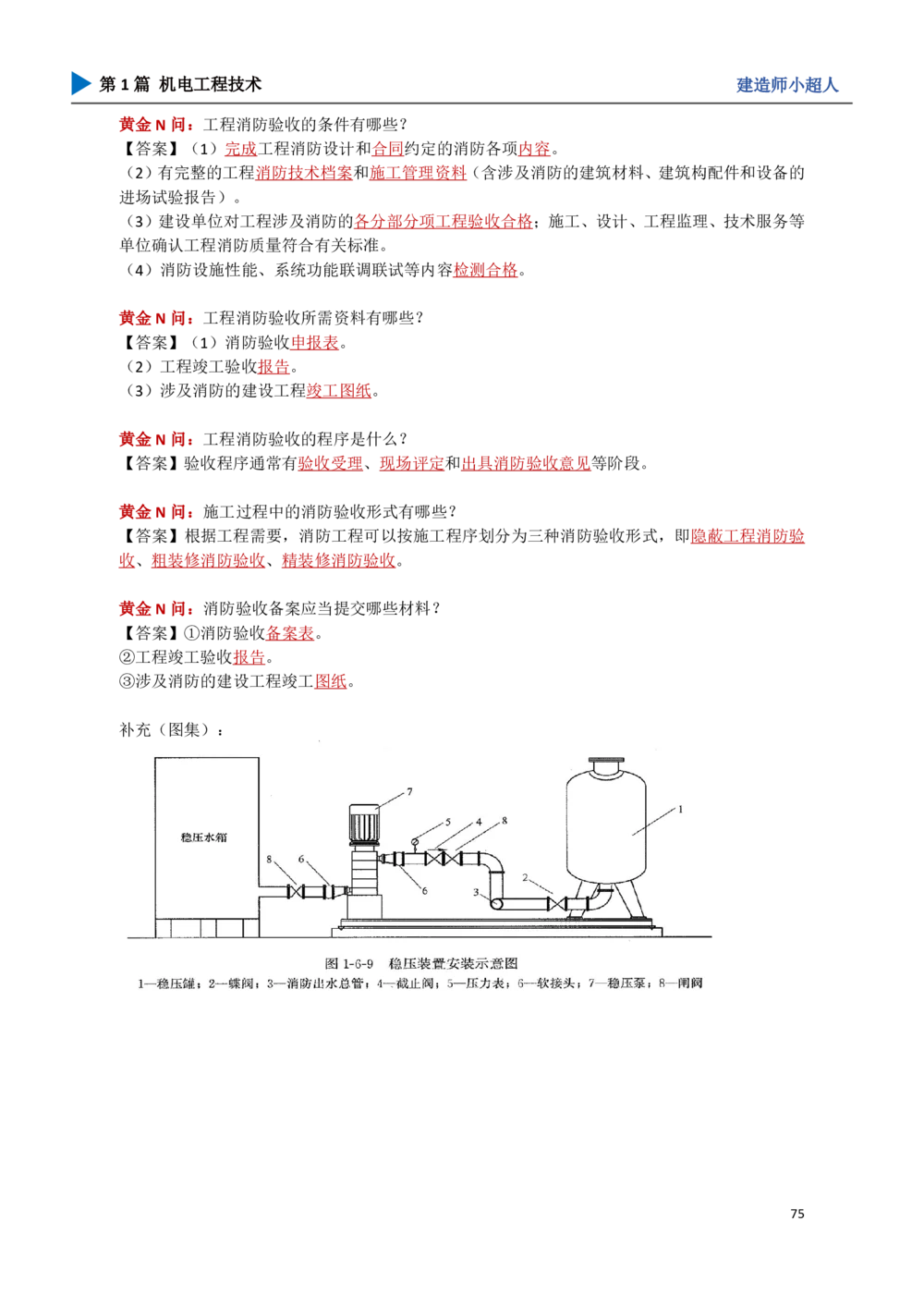

★消防给水及消火栓灭火系统施工技术要求
（1）消防水泵出水管上应安装消声止回阀、控制阀和压力表；
系统的总出水管上还应安装压力表和压力开关；
安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；
压力表量程在没有设计要求时，应为系统工作压力的2～2.5倍。
（2）消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺
序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
70第1篇 机电工程技术 建造师小超人
（3）地下式消火栓顶部进水口或顶部出水口应正对井口。顶部进水口或顶部出水口与消防井盖底
面的距离不应大于0.4m。
（4）室内消火栓栓口不应安装在门轴侧；消火栓栓口中心距地面应为1.1m。
（5）室内消火栓安装完成后，应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做试射
试验，达到设计要求为合格。
★水流指示器安装时应使电器元件竖直安装在水平管道上侧，其动作方向应和水流方向一致。
黄金N问：
背景资料
在自动喷水灭火系统调试阶段，B公司组织了相关人员进行了消防水泵，稳压泵和报警阀的
调试，完成后交付A公司进行系统联动试验，但A公司认为B公司还有部分调试工作未完成；自
动喷水灭火系统末端试水装置（见图2）的出水方式排水立管不符合规范规定。B公司对末端试水
装置进行了返工，并完成相关的调试工作后，交付A公司完成联动试验等各项工作。系统各项性
能指标均符合设计及相关规范要求，工程质量验收合格。
问题：
1.末端试水装置（图2）的出水方式、排水立管有哪些质量问题？末端试水装置漏装哪个管件？
2.B公司还要哪些调试工作未完成？
1.【答案】依据消防设计相关规范，末端试水装置及排水管的安装有以下质量问题：
（1）试水管和排水管直接连接，应采用孔口出流的方式；
（2）排水管管径不符合要求，应为75mm；
末端试水装置漏装试水接头和排水漏斗。
2.【答案】B单位还应进行的调试工作有：水源调试，排水设施调试以及联动调试。
71第1篇 机电工程技术 建造师小超人
黄金N问：
背景资料：
自动喷水灭火系统中的直立式喷活头运到施工现场，经外观检查后，立即与消防管道同时进
行了安装，直立式喷酒头安装见图 3，施工过程中被监理工程师叫停，要求整改。
公司整改后，对自动喷水灭火系统进行通水调试，调试项目包括水源测试、报警阀调试、联动试
验，在验收时被监理工程师要求补充调试项目。
问题:
1.说明自动喷水灭火系统安装中被监理工程师要求整改的原因。
2.自动喷水灭火系统的调试还应补充哪些项目?
1.【答案】消防喷头与项板的距离200m错误，应该是75mm~150mm。
2.【答案】自动喷水灭火系统的调试应包括：消防水泵调试；稳压泵调试；排水设施调试。
黄金N问：
案例背景
问题：指出题图错误之处并改正。
【答案】（1）水箱外壁与建筑本体结构墙面0.8m，错误。
改正：有管道的侧面，净距不宜小于1.0m。
（2）设有人孔的水箱顶，其顶面与其上面的建筑物净空0.7m，错误。
改正：与其上面的建筑物净空不应小于0.8m。
（3）溢流管与生活排水系统直连，错误。
改正：溢流管不得与生活排水系统直接连接，应采用间接排水方式。
★调试类总结：
★消火栓系统的调试应包括
水源调试和测试；消防水泵调试；稳压泵或稳压设施调试；减压阀调试；
消火栓调试；自动控制探测器调试；干式消火栓系统的报警阀等快速启闭装置调试，
并应包含报警阀的附件电动或电磁阀等阀门的调试；排水设施调试；联锁控制试验。
72第1篇 机电工程技术 建造师小超人
★自动喷水灭火系统的调试应包括
水源测试；消防水泵调试；稳压泵调试；报警阀调试；排水设施调试；联动试验。
★水喷雾灭火系统调试应包括
水源测试；动力源和备用动力源切换试验；消防水泵调试；
稳压泵调试；雨淋报警阀、电动控制阀、气动控制阀的调试；
排水设施调试；联动试验。
★气体灭火系统的调试项目应包括
模拟启动试验、模拟喷气试验和模拟切换操作试验。
★泡沫灭火系统的调试包括
动力源和备用动力的切换试验；水源的测试；消防泵和稳压设备的试验；泡沫比例混合装置的调
试；泡沫产生装置的调试；报警阀的调试；泡沫消火栓的冷喷试验；泡沫灭火系统的喷水和喷泡
沫试验等。
黄金N问：
背景资料
问题：指出图中错误之处并改正。
【答案】（1）防火阀距离防火墙250mm。改正：应不大于200mm。
（2）防火阀未设置独立支吊架。改正：应设独立支吊架。
（3）水泥砂浆密封错误。改正：不然柔性材料封堵。
73第1篇 机电工程技术 建造师小超人
（4）水管在风管上方且共用吊架。改正：应在下方，单独设置水管支架。
黄金N问：
背景资料：

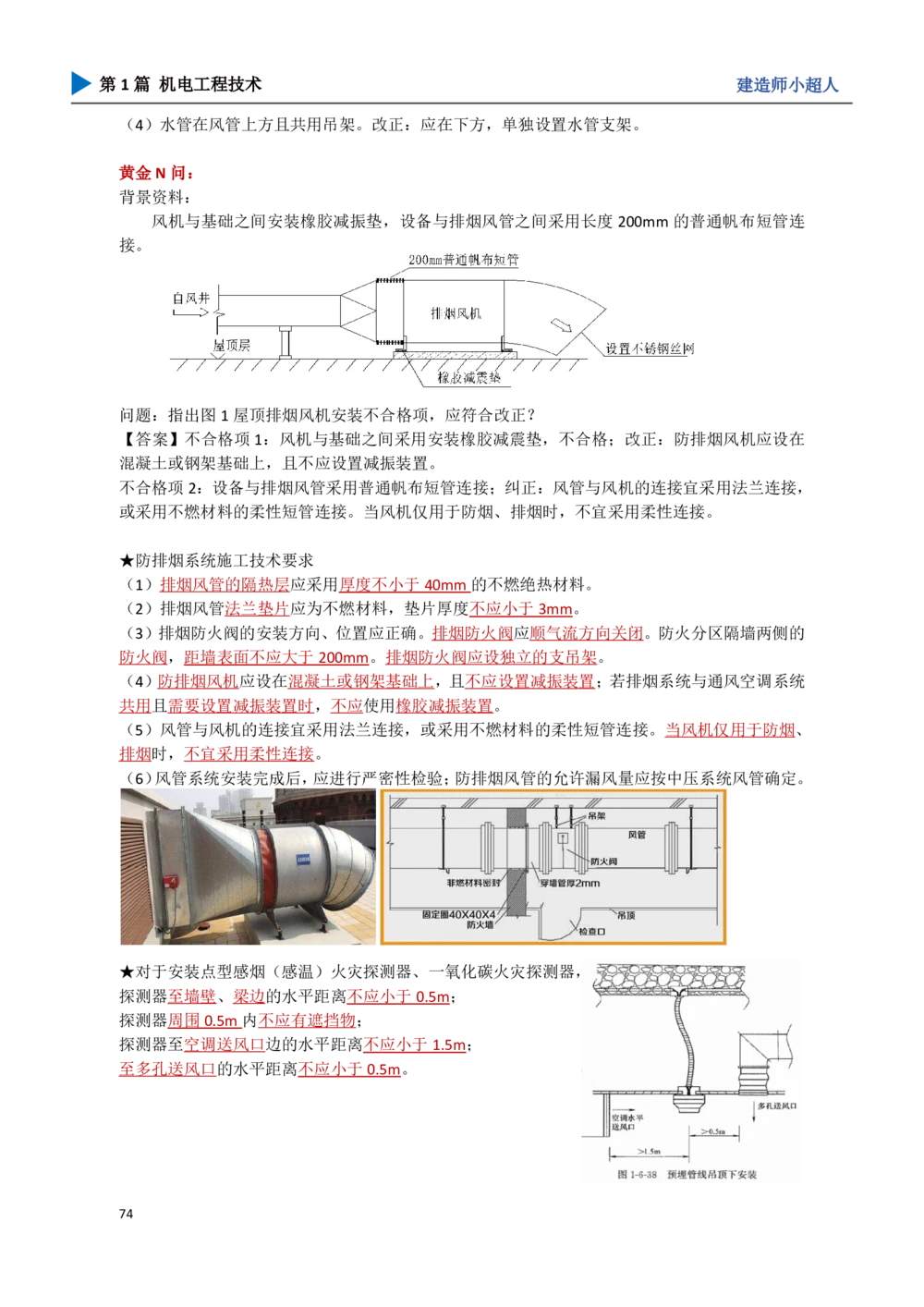

风机与基础之间安装橡胶减振垫，设备与排烟风管之间采用长度200mm的普通帆布短管连
接。
问题：指出图1屋顶排烟风机安装不合格项，应符合改正？
【答案】不合格项1：风机与基础之间采用安装橡胶减震垫，不合格；改正：防排烟风机应设在
混凝土或钢架基础上，且不应设置减振装置。
不合格项2：设备与排烟风管采用普通帆布短管连接；纠正：风管与风机的连接宜采用法兰连接，
或采用不燃材料的柔性短管连接。当风机仅用于防烟、排烟时，不宜采用柔性连接。
★防排烟系统施工技术要求
（1）排烟风管的隔热层应采用厚度不小于40mm的不燃绝热材料。
（2）排烟风管法兰垫片应为不燃材料，垫片厚度不应小于3mm。
（3）排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔墙两侧的
防火阀，距墙表面不应大于200mm。排烟防火阀应设独立的支吊架。
（4）防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风空调系统
共用且需要设置减振装置时，不应使用橡胶减振装置。
（5）风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。当风机仅用于防烟、
排烟时，不宜采用柔性连接。
（6）风管系统安装完成后，应进行严密性检验；防排烟风管的允许漏风量应按中压系统风管确定。
★对于安装点型感烟（感温）火灾探测器、一氧化碳火灾探测器，
探测器至墙壁、梁边的水平距离不应小于0.5m；
探测器周围0.5m内不应有遮挡物；
探测器至空调送风口边的水平距离不应小于1.5m；
至多孔送风口的水平距离不应小于0.5m。
74第1篇 机电工程技术 建造师小超人
黄金N问：工程消防验收的条件有哪些？
【答案】（1）完成工程消防设计和合同约定的消防各项内容。
（2）有完整的工程消防技术档案和施工管理资料（含涉及消防的建筑材料、建筑构配件和设备的
进场试验报告）。
（3）建设单位对工程涉及消防的各分部分项工程验收合格；施工、设计、工程监理、技术服务等
单位确认工程消防质量符合有关标准。
（4）消防设施性能、系统功能联调联试等内容检测合格。
黄金N问：工程消防验收所需资料有哪些？
【答案】（1）消防验收申报表。
（2）工程竣工验收报告。
（3）涉及消防的建设工程竣工图纸。
黄金N问：工程消防验收的程序是什么？
【答案】验收程序通常有验收受理、现场评定和出具消防验收意见等阶段。
黄金N问：施工过程中的消防验收形式有哪些？
【答案】根据工程需要，消防工程可以按施工程序划分为三种消防验收形式，即隐蔽工程消防验
收、粗装修消防验收、精装修消防验收。
黄金N问：消防验收备案应当提交哪些材料？
【答案】①消防验收备案表。
②工程竣工验收报告。
③涉及消防的建设工程竣工图纸。
补充（图集）：
75第1篇 机电工程技术 建造师小超人

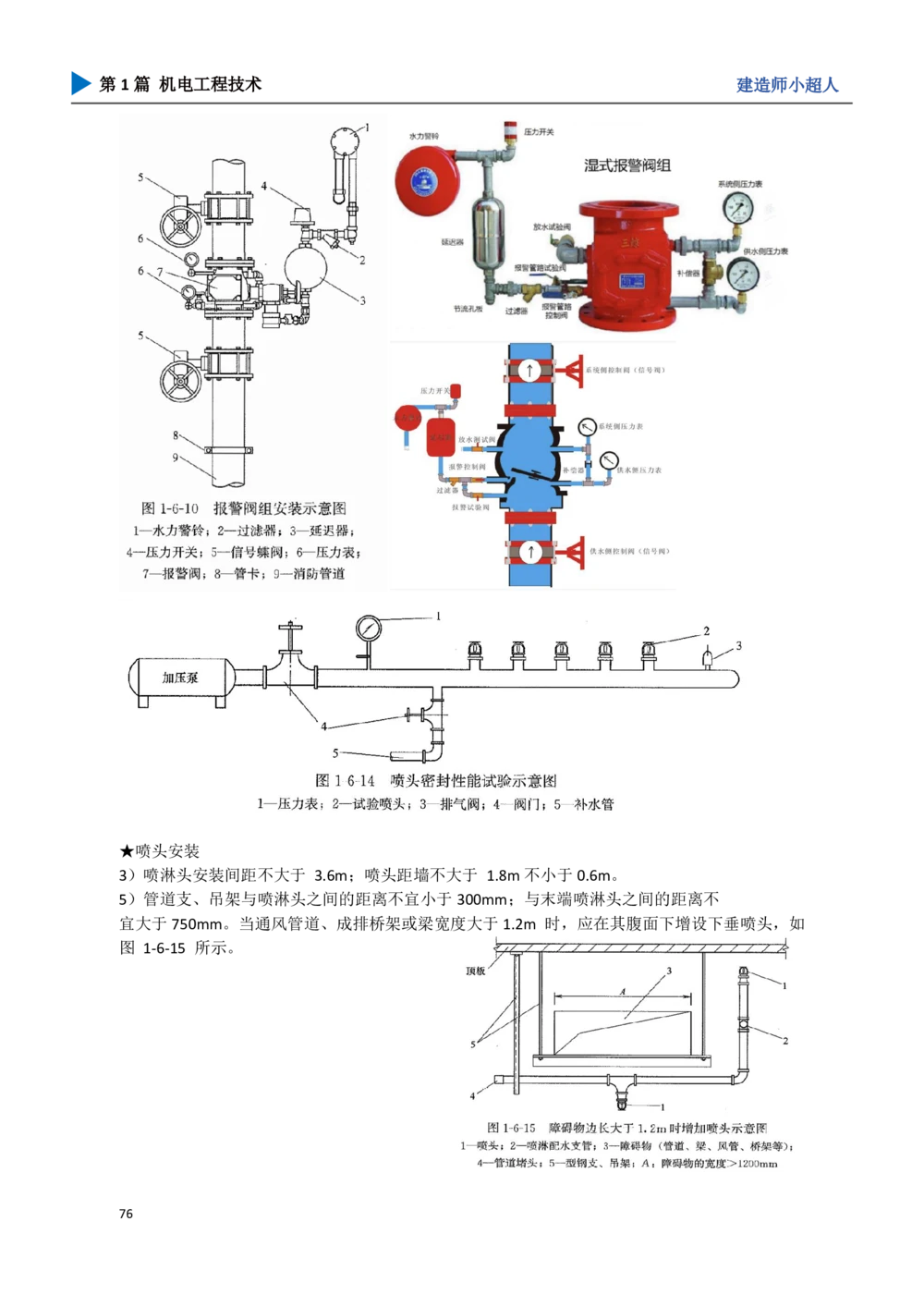

★喷头安装
3）喷淋头安装间距不大于 3.6m；喷头距墙不大于 1.8m不小于0.6m。
5）管道支、吊架与喷淋头之间的距离不宜小于300mm；与末端喷淋头之间的距离不
宜大于750mm。当通风管道、成排桥架或梁宽度大于1.2m 时，应在其腹面下增设下垂喷头，如
图 1-6-15 所示。
