2013年重庆市初中毕业学业考试物理试卷 (A卷)
一、选择题(本题共8个小题，每小题只有一个选项符合题意，每小题3分，共24分。)
1．同学们通过学习物理养成了关注生活和社会的良好习惯，对下列物理量的估测中，你
认为最接近实际的是（ ）
A．教室课桌的高度约为80cm
B．正常人l min脉膊的次数约为10次
C．重庆夏天最高气温约为70℃
D．教室里一盏日光灯的功率约为1000W
2．在下图所示的光现象中，属于光的直线传播的是（ ）
A．
B．
C．
D．
3．如图所示，自然界中的物态变化让我们领略了许多美妙景色，下列说法中正确的是（
）A．
B．
C．
D．
4．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（
）
A．减小导线两端的电压
B．增大导线中的电流
C．将导线对折后连入电路
D．将导线拉长后连入电路
5．在图所示的四种情景中，说法正确的是（ ）
A．
B．C．
D．

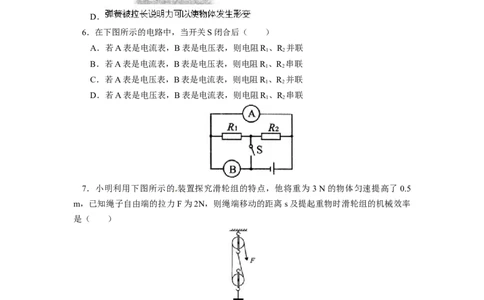

6．在下图所示的电路中，当开关S闭合后（ ）
A．若A表是电流表，B表是电压表，则电阻R 、R 并联
1 2
B．若A表是电流表，B表是电压表，则电阻R 、R 串联
1 2
C．若A表是电压表，B表是电流表，则电阻R 、R 并联
1 2
D．若A表是电压表，B表是电流表，则电阻R 、R 串联
1 2
7．小明利用下图所示的装置探究滑轮组的特点，他将重为 3 N的物体匀速提高了0.5
m，已知绳子自由端的拉力F为2N，则绳端移动的距离s及提起重物时滑轮组的机械效率
是（ ）
A．s=1.5 m，η=50％
B．s=1.5 m ，η=80％
C．s=l m，η=75％
D．s=lm，η=37．5％
8．在下图所示的电路中，电源电压U保持不变，定值电阻R=20Ω。闭合开关S，当滑动
变阻器R’的滑片P在中点c时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示
数为0.3 A。则电源电压U与滑动变阻器R’的最大阻值为（ ）A．6V 10Ω
B．6V 20Ω
C．12V 20Ω
D．12V 40Ω

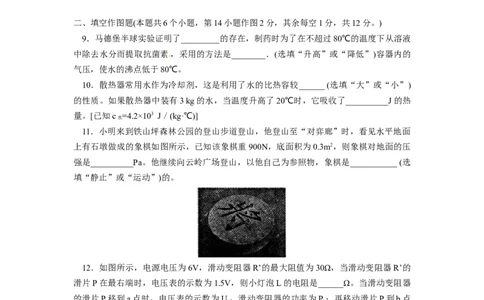

二、填空作图题(本题共6个小题，第14小题作图2分，其余每空1分，共12分。)
9．马德堡半球实验证明了_________的存在，制药时为了在不超过80℃的温度下从溶液
中除去水分而提取抗菌素，采用的方法是________．(选填“升高”或“降低”)容器内的
气压，使水的沸点低于80℃。
10．散热器常用水作为冷却剂，这是利用了水的比热容较______ (选填“大”或“小”)
的性质。如果散热器中装有3 kg的水，当温度升高了20℃时，它吸收了__________J的热
量。[已知c =4.2×103 J／(kg·℃)]
水
11．小明来到铁山坪森林公园的登山步道登山，他登山至“对弈廊”时，看见水平地面
上有石墩做成的象棋如图所示，已知该象棋重900N，底面积为0.3m2，则象棋对地面的压
强是__________Pa。他继续向云岭广场登山，以他自己为参照物，象棋是___________ (选
填“静止”或“运动”)的。
12．如图所示，电源电压为6V，滑动变阻器R’的最大阻值为30Ω，当滑动变阻器R’的
滑片P在最右端时，电压表的示数为1.5V，则小灯泡L的电阻是______Ω。当滑动变阻器
的滑片P移到a点时，电压表的示数为U，滑动变阻器的功率为P；再移动滑片P到b点
a a
时，电压表的示数为U ，滑动变阻器的功率为P 。若U：U ，=2：3，P：P=8：9，则滑
b b a b a b
动变阻器的滑片p在a、b两点时连入电路的电阻变化了_________Ω(不计灯丝电阻随温度
的变化)。13．重庆市某中学校初三年级全体师生，在新课标物理教学理念“从生活走向物理，从
物理走向社会”的指引下，开展了“摇绳发电”活动，如图所示。教师指导学生用灵敏电
流计、导线(代替摇绳)组成闭合电路，当导线(摇绳)切割地磁场磁感线时，观察灵敏电流计
指针的偏转情况。这次活动让孩子们亲身探究了电磁感应的奥秘并体验了利用地磁场发电
的乐趣。请参照示例写出这次活动所涉及的物理现象和对应的物理知识(不得与示例重复)。
示例：物理现象：同学蹬地跳起
物理知识：力的作用是相互的
作答：物理现象：______________________________
物理知识：_____________________________
14．(1)如图（左）所示，请在A点画出能使杠杆OA在图示位置保持平衡的最小拉力的
示意图。
(2)如图（右）所示，闭合开关S后，请标出图中放置的小磁针静止时的N极。
三、实验与探究题(本题共3个小题，第15小题5分，第16小题8分，第17小题9分，共
22分。)
15．如图甲所示，一束平行光经过一凸透镜，调节光屏的位置直到在光屏上得到一个最
小、最亮的光斑。小楠用此凸透镜做“探究凸透镜成像规律”的实验，并用蜡烛作光源，
实验装置如图乙所示。
(1)该凸透镜的焦距为_______cm。
(2)实验前要调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在
_______________。
(3)当蜡烛、凸透镜位于图乙中刻度对应的位置时，光屏上得到一个清晰的像，该像是
一个倒立、____ (选填“放大”或“缩小”)的实像，此时所成的像与______所成的像性质
相同(选填“照相机”、“投影仪”或“放大镜”)。(4)如果她将蜡烛移到图乙中30cm刻度线处，这时光屏应向_______ (选填“左”或
“右”)移动才能在光屏上得到清晰的像。
16．在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4.5V，小灯泡的额定
电压为2.5 V，图甲是未连接完整的实验电路。
(1)连接实验电路的过程中开关应__________。
(2)请你用笔画线代替导线，将图甲所示的实验电路连接完整(要求滑动变阻器的滑片P
向左移动时电流表的示数变大)。
(3)闭合开关后，缓慢移动滑动变阻器的滑片p，同时观察________ (选填“电压表”
或“电流表”)示数的变化，当电压表的示数如图乙所示时，其读数为_______V；若要测得
小灯泡正常发光时的电阻，滑片P应向_____ (选填“A”或“B”)端移动。
(4)实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表_____示数，
电流表____示数(两空均选填“有”或“无”)。
(5)改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I—U图
象(不计小灯泡电阻随温度的变化)。由图象可知，小灯泡正常发光时的电阻是
_________Ω。
17．老师讲了“的密度”这节知识后，小明和小楠对他们都喜欢吃的柑橘的密度感兴趣
了，他们拿出一个柑橘，决定想办法测出它的密度。
(1)将托盘天平放在__________桌面上，将标尺上的游码移到零刻度处，发现指针偏向
分度盘的右侧，如图甲所示，此时应将平衡螺母向____ (选填“左”或“右”)端调节，直到指针指向分度盘的中央。
(2)小楠用天平测量柑橘的质量，右盘中的砝码和标尺上的游码位置如图乙所示，则柑
橘的质量是______g，若小楠再将柑橘浸没在水中测得它的体积为230cm3，则柑橘的密度
为__________kg／m3。
(3)如果小楠做实验时，是先将柑橘浸没在水中测出柑橘的体积，再用天平测出柑橘的
质量，则这样测得的柑橘密度比真实值______(选填“偏大”或“偏小”)，其原因是
_____________________________。
(4)实验完成后，小明问小楠是如何测出柑橘体积的，于是小楠将柑橘擦干净，又取出
小烧杯、量筒、溢水杯和牙签等。小楠先将溢水杯装满水，接着小楠的做法是：________。
(5)小明在思考，小楠的做法也存在不妥之处，你认为不妥之处是：
____________________________________________________________________。
四、论述与计算题(本题共3个小题，第18题6分，第19题7分，第20题9分，共22分，
解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分。)
18．2013年5月12号是母亲节，小明陪父母一起去商场，想送给母亲节日礼物，在商场
中妈妈看上了既美观又实用的茶几鱼缸，如图甲所示。现将该鱼缸放在水平地面上，已知
鱼缸内的底面积是0.8m2，所装水的深度为0.5m。一条质量为100g的金鱼悬浮在鱼缸水中，
如图乙所示。
(1)金鱼受到的浮力是多大?
(2)水对鱼缸底部的压力是多大?
19．电动车以其轻便、实用、环保的优点，深受人们的喜爱。已知一辆电动车的质量为
40kg，速度最大可达36km／h。该电动车每次充电，能储存电能3×106 J，其中有72％的
电能可以转化为机械能。假设该电动车一直行驶在平直路面上，当它以最大速度匀速行驶
时，受到的阻力为30N。
(1)该电动车以最大速度匀速行驶时，电动车牵引力的功率为多大?
(2) 该电动车充一次电，以最大速度匀速行驶，最多可连续行驶多长时间?
20．图甲为一款有高、低温两档的家用蒸汽电熨斗，其电路原理如图乙所示，R 、R 为
1 2
电热丝，其额定电压均为220V。电路的工作原理是：当S闭合，S 断开时，电熨斗处于低
2
温挡；当S、S 都闭合时，电熨斗处于高温挡。正常工作时高温挡的电功率为1980W。(电
1 2
源电压保持不变，不计电热丝电阻随温度的变化)
（1）电熨斗正常工作时，在高温档状态下电路中的总电流是多大?
（2）若电热丝R 的电阻为44Ω，则电热丝R 的电阻为多少?
2 1（3）若电热丝R 烧毁了，要使电路恢复正常工作，小楠设计了这样一个方案：
2
小楠方案：用两根都是“220V 550W”的电热丝并联替代R 。
2
请你通过计算和分析，对小楠的方案作出评价。【试题答案】
一、选择题(本题共8个小题，每小题只有一个选项符合题意，每小题3分，共24分。)
1．A
2．B
3．B
4．C
5．D
6．A
7．C
8．D
二、填空作图题(本题共6个小题，第14小题作图2分，其余每空1分，共12分。)
9．大气压;降低
10．大; 2.52×105J
11．3×103Pa;运动
12．10Ω;10Ω
13．
编号 现象和物体 相关的物理知识
示例 同学蹬地跳起 力的作用是相互的
1 同学摇绳 力可改变物体的运动状态
2 同学落地 重力可改变物体的运动状态
3 灵敏电流计指针的偏转 有感应电流产生
摇绳切割地磁场获得电
4 机械能转化为电能
流
5 跳到空中的同学 动能减少重力势能增加
6 站在地面的同学 重力和支持力平衡
14．
三、实验与探究题(本题共3个小题，第15小题5分，第16小题8分，第17小题9分，共22分。)
15．答案：（1）10;
（2）同一高度;
（3）缩小;照相机;
（4）右
解题思路：
（1）掌握焦距的测量方法．找到焦点，从焦点到凸透镜的距离为焦距．
（2）为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大
致在同一高度．
（3）根据凸透镜成像规律及特点判断.
16．答案：（1）断开;
（2）如图
;
（3）电压表;1.8B;A;
（4）有;无;
（5）10
解题思路：
（1）连接实物图时，开关处于断开状态，闭合开关前，滑片要处于最大阻值处．
（2）为保护电路，连接电路时，开关应断开；滑动变阻器按一上一下的原则串联在电
路中．
（3）电压表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少；电
压表测灯泡电压，使灯泡的电压增大，电路电流增大，总电阻减小，滑动变阻器连入电路
的部分减小．
（4）灯泡正常发光时的电压和额定电压相等，由图象可知L正常发光时电压为2．5V
通过灯泡的电流．
17．答案：（1）水平;左;
（2）220.8g;0.96×103kg/m3;
（3）偏大;柑橘上会沾有水，导致柑橘的质量变大;
（4）将小烧杯放在溢水口处，小楠借助牙签使这个柑橘浸没在溢水杯中，当溢水杯停
止排水后，用量筒测出小烧杯中水的体积即可测得柑橘的体积;（5）量筒所测水的体积偏小，这样测得的密度比真实值偏大。
解题思路：
（1）根据调节平衡螺母规则，指针向左偏就向右移动平衡螺母，指针向右偏就向左移
动平衡螺母，直到指针指到分度盘的中线处或指针左右摆动的幅度相同为止；在称量中，
千万不能移动平衡螺母，只能靠增加或减少砝码或移动游码来调节天平的平衡．
（2）根据图乙可以知道柑橘的质量，根据密度公式求出柑橘的密度．
（3）如先测柑橘的体积，浸没在水中后柑橘上会沾有水，再测质量时，导致柑橘的质
量变大。
（4）根据密度公式求出排开水的体积，即为柑橘的体积，再根据密度公式求出柑橘的
密度；
（5）评估实验结果时，重点分析体积和质量在测量过程中，哪些环节容易产生误差，
对实验结果的影响会怎样。
四、论述与计算题(本题共3个小题，第18题6分，第19题7分，第20题9分，共22分，
解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分。)
18．答案：（1）1N;
（2）4×103N
解题思路：
（1）知道金鱼悬浮在鱼缸水中，利用悬浮条件确定浮力与总重力的关系；
（2）利用公式P=ρgh计算水对鱼缸底部的压强；利用公式F=PS计算水对鱼缸底部的
压力．
解答过程：
解：
（1）因为金鱼悬浮，所以它受到的浮力等于总重力：
F=G=mg=0.1kg×10N/kg=1N
（2）水对鱼缸底部的压强为P=ρgh=1.0×103kg/m3×10N/kg×0.5m=5×103Pa
水对鱼缸底部的压力为F=PS=5×103Pa×0.8m2=4×103N
19．答案：（1）300W;
（2）2h;
解题思路：
（1）根据P=Fv求出电动车牵引力的功率
（2）根据W =W ×72%求出可获得的机械能，再利用W =Fs=Fvt即可求出电动车
机 电 机
充一次电，以最大速度匀速行驶，最多可连续行驶多长时间．
解答过程：
解：
（1）电动车的最大速度为v=36km／h=10m/s
电动车发动机牵引力的功率：P=F v=fv= 30N×10m/s=300W．
牵（2）W =W ×72%=3×106J×72%=2.16×106J
机 电
又由W =Fs=Fvt可得：2.16×106J=30N×10m/s×t
机
所以t=7.2×103s=2h
20．答案：（1）9A;
（2）55Ω;
（3）通过计算和分析，对小楠的方案不是最佳方案。虽然符合要求，但当其中一根的
电热丝烧坏，电路仍能工作，但P3=550W<1100W，且不能及时发现加以排除，可见小楠
方案也不是最佳方案。
解题思路：
（1）电流流过导体时，导体要发热，这种现象是电流的热效应；电源电压一定，由
P= 可知，电路电阻越小，功率越大，功率大，电熨斗处于高温挡，根据电路图分析电
路结构，判断高温挡时，开关S、S 都处于闭合状态；
1 2
（2）由欧姆定律可求出R 的电流，再根据并联电路的电流特点求出通过R 的电流
2 1
I，再由欧姆定律即可求出R 的阻值
1 1
（3）由题意知，改造后电熨斗的功率不变，通过用两根都是“220V 550W”的电热丝
并联替代R 来实现，由功率公式及并联电路的特点可得出是否符合要求。
2
解答过程：
解：
（1）电熨斗工作时，电流流过电阻产生热量，对水加热，使水汽化为蒸汽，因此电热
丝是利用电流的热效应工作的；由电路图知，当闭合S 、S 闭合时，两电阻丝并联，电路
1 2
电阻最小，电源电压U一定，由 可知此时电路功率最大，电熨斗处于高温挡；
由P=UI可得，1980W=220V×I，所以在高温档状态下电路中的总电流I=9A
（2）由电路图知：当S 闭合，S 断开时，电阻R 和R 组成的是一个并联电路；
1 2 1 2
U=U=U =220V
1 2
（3）小楠方案：用一根都是“220V 550W”的电热丝的电阻为R
3
用两根的电热丝R 并联后总电阻是44Ω，其总功率为1100W，正常工作时符合要求。
3
但当其中一根的电热丝烧坏，电路仍能工作，但P=550W<1100W，且不能及时发现加
3以排除，可见小楠方案也不是最佳方案。
