2014 年江苏省南通市中考物理试题
一．选择题
1．寓言“刻舟求剑”的主人公找不到掉入江中的剑，是因为他选择的参照物是
A．岸边的山 B．水中的剑 C．乘坐的船 D．江中的水

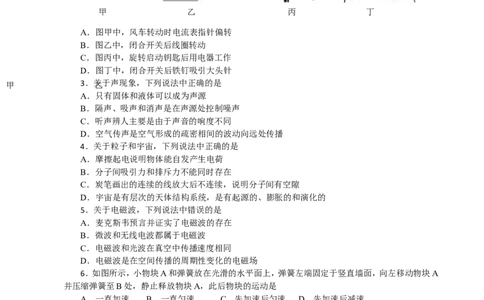

2．下列四幅图中，用来研究磁场对通电导线有力的作用的是
S
甲 乙 丙 丁
A．图甲中，风车转动时电流表指针偏转
B．图乙中，闭合开关后线圈转动
C．图丙中，旋转启动钥匙后用电器工作
D．图丁中，闭合开关后铁钉吸引大头针
甲
3．关
乙
于声现象，下列说法中正确的是
A．只有固体和液体可以成为声源
B．隔声、吸声和消声是在声源处控制噪声
C．听声辨人主要是由于声音的响度不同
D．空气传声是空气形成的疏密相间的波动向远处传播
4．关于粒子和宇宙，下列说法中正确的是
A．摩擦起电说明物体能自发产生电荷
B．分子间吸引力和排斥力不能同时存在
C．炭笔画出的连续的线放大后不连续，说明分子间有空隙
D．宇宙是有层次的天体结构系统，是有起源的、膨胀的和演化的
5．关于电磁波，下列说法中错误的是
A．麦克斯韦预言并证实了电磁波的存在
B．微波和无线电波都属于电磁波
C．电磁波和光波在真空中传播速度相同
D．电磁波是在空间传播的周期性变化的电磁场
6．如图所示，小物块A和弹簧放在光滑的水平面上，弹簧左端固定于竖直墙面，向左移动物块A
并压缩弹簧至B处，静止释放物块A，此后物块的运动是
A．一直加速 B．一直匀速 C．先加速后匀速 D．先加速后减速
A
B
7．如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像。现将蜡烛沿主光轴向
同一方向移动距离2f，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像
A．一直变小 B．一直变大 C．先变大后变小 D．先变小后变大8．如图所示的电路中，R 是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S后，发现无论怎样
0
移动滑动变阻器的滑片，小灯泡都不发光。现用一只电压表检测这一现象产生的原因，当电压表接ab
两点时，电压表有示数但很小；接ac两点时，电压表的示数较大，则产生的原因可能是
A．L短路 B．L断路 C．R断路 D．R 的阻值很大
0
a b
R
L
A
S
c
R
0

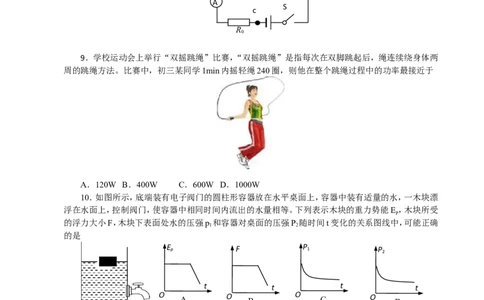

9．学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两
周的跳绳方法。比赛中，初三某同学1min内摇轻绳240圈，则他在整个跳绳过程中的功率最接近于
A．120W B．400W C．600W D．1000W
10．如图所示，底端装有电子阀门的圆柱形容器放在水平桌面上，容器中装有适量的水，一木块漂
浮在水面上，控制阀门，使容器中相同时间内流出的水量相等。下列表示木块的重力势能E，木块所受
p
的浮力大小F，木块下表面处水的压强p 和容器对桌面的压强P 随时间t变化的关系图线中，可能正确
1 2
的是
E p F P 1 P 2
t t t t
O A O B O C O D
11．如图所示，在探究水平面上长方体木块所受的摩擦力的实验中，小明用弹簧测力计沿水平方向
拉静止的木块，木块表面粗糙程度相同。实验记录如下表所示。由表中信息可知，小明探究了滑动摩擦
力的大小与____________的关系；当弹簧测力计的示数为 4.0N 时，木块所受的摩擦力大小是
___________N，此时木块做______(选填“匀速”、“加速”或“减速”)运动；木块开始滑动时受到的
摩擦力_________（选填“大于”、“小于”或“等于”）匀速运动时受到的摩擦力
拉力大小F/N 0～3.4 3.5 3.3
木块平放 静止 开始滑动 匀速运动
木块侧放 静止 开始滑动 匀速运动12．2013年12月，“嫦娥三号”探测器由“长征三号乙”运载火箭从西昌卫星发射中心发射升空
的。探测器向上运动过程中，某时刻整流罩脱落，整流罩脱落后仍要向上运动一段时间，这是由于整流
罩_________；探测器绕月飞行时，运动状态__________（选填“发生改变”或“不发生改变”）；探测
器登月前需要减速，向运动方向喷射高速气体，同时获得制动力，说明______________；月球表面很松
软，月球车的轮子做得多而且宽，减小了对月球表面的_________，便于月球车巡视勘测。

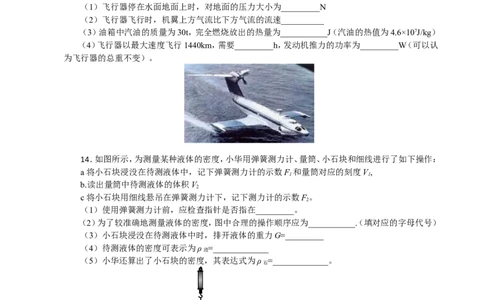

13．地效飞行器是一种可以低空高速飞行的飞机，它能停在水面或地面上，某型号飞行器的总质量
为1.0×103t,最大飞行速度为720km/h，以最大速度飞行时的运输效率为25，运输效率是指飞行器飞行
时的总重与发动机推力的比值。（g取10N/kg）
（1）飞行器停在水面地面上时，对地面的压力大小为_________N
（2）飞行器飞行时，机翼上方气流比下方气流的流速__________
（3）油箱中汽油的质量为30t，完全燃烧放出的热量为___________J（汽油的热值为4.6×107J/kg）
（4）飞行器以最大速度飞行1440km，需要_________h，发动机推力的功率为_________W（可以认
为飞行器的总重不变）。
14．如图所示，为测量某种液体的密度，小华用弹簧测力计、量筒、小石块和细线进行了如下操作：
a将小石块浸没在待测液体中，记下弹簧测力计的示数F 和量筒对应的刻度V,
1 1
b.读出量筒中待测液体的体积V
2
c将小石块用细线悬吊在弹簧测力计下，记下测力计的示数F。
2
（1）使用弹簧测力计前，应检查指针是否指在_________。
（2）为了较准确地测量液体的密度，图中合理的操作顺序应为___________（. 填对应的字母代号）
（3）小石块浸没在待测液体中时，排开液体的重力G=_________
（4）待测液体的密度可表示为ρ =_____________
液
（5）小华还算出了小石块的密度，其表达式为ρ =_____________。
石
a
a b c
三．解答题15．如图所示，物块A随传送带一起水平向右匀速运动，请画出物块A所受力的示意图。（不计空
气阻力）
V
16．如图所示是用木棒撬石块的示意图，请在图中用小黑点标出支点，用符号O表示，并画出动力
F的力臂l。
F

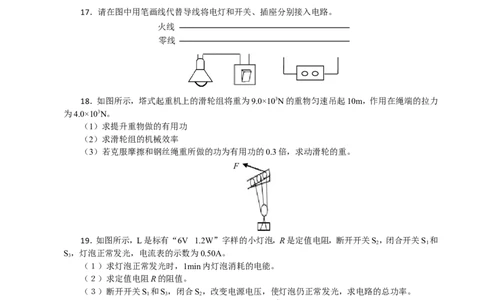

17．请在图中用笔画线代替导线将电灯和开关、插座分别接入电路。
火线
零线
18．如图所示，塔式起重机上的滑轮组将重为9.0×103N的重物匀速吊起10m，作用在绳端的拉力
为4.0×103N。
（1）求提升重物做的有用功
（2）求滑轮组的机械效率
（3）若克服摩擦和钢丝绳重所做的功为有用功的0.3倍，求动滑轮的重。
F
19．如图所示，L是标有“6V 1.2W”字样的小灯泡，R是定值电阻，断开开关S，闭合开关S 和
2 1
S，灯泡正常发光，电流表的示数为0.50A。
3
（１）求灯泡正常发光时，1min内灯泡消耗的电能。
（２）求定值电阻R的阻值。
（３）断开开关S 和S，闭合S，改变电源电压，使灯泡仍正常发光，求电路的总功率。
1 3 2
R S
1
S
S 2
3
A L 2
20．在测量未知电阻R（阻值约为150Ω）的实验中，提供的实验器材有：电源（电压3V）、滑动变阻
x
器R（0～50Ω）、电阻箱R（0～9999Ω）、电流表（0～0.6A）、电压表（0～3V）、开关及导线若干。
0
（1）小虎同学设计了图甲所示的电路，他_______（选填“能”或“不能”）较准确的测出Rx的阻
值，理由是_______________________。
（2）小明同学设计了图乙所示的电路进行测量。①请根据图乙所示的电路，在图丙中用笔画线代替导线将电路连接完整。
V
2
S
R R 0
R
x
A
1 V
R
x
S
乙
甲
5 10
1 2
0 15
V
0 3
－ 3 15
丁
丙
②正确连接电路后，小明先将开关S拨至“1”，调节变阻器的滑片至某一位置，此时电压表的示数
如图丁所示，读数为U=______V。
1
③再将开关S拨至“2”，当电阻箱的阻值调至R=152Ω时，电压表示数恰为U，则待测电阻的阻
0 1
值R=_________Ω。
x
④实验中，若将开关拨至“2”时，不小心将滑动变阻器的滑片向右移动了少许，其他操作正确，则
R 的测量值___________（选填“大于”、“小于”或“等于”）真实值。
x
21．在探究光的折射规律时，从水面上方看水中的物体变浅了，为了确定水中物体所成像的位置，
某学习小组进行了如下探究：
A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
灯泡b
水面
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b到水面的
距离为________mm
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，依据是平面镜所成的像_________。
A．是虚像 B．和物体大小相等
C．和物体到镜面的距离相等 D．和物体的连线与镜面垂直（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在
水面处的示数表示______________。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面的距离u和灯泡a的像到水
面的距离v的对应关系如下表所示：
u/mm 30.0 60.0 90.0 120.0 150.0 180.0
v/mm 23.0 45.0 67.0 90.0 113.0 134.0
v/mm
140
120
100
80
60
40
20
u//mm
0
30 60 90 120 150 180
乙
根据表中数据，请在图乙坐标中描点作出 v-u的关系图线。由图线可知，v和u的定量关系是
____________。
22．阅读短文，回答问题
超声波加湿器通电工作时，雾化片产生每秒170万次的高频率振动,将水抛离水面雾化成大量1μm
～5μm的超微粒子（水雾），吹散到空气中使空气湿润，改变空气的湿度。
图甲所示是某型号超声波加湿器，下表为其部分技术参数，其中额定加湿量是指加湿器正常工作
1h雾化水的体积；循环风量是指加湿器正常工作1h通过风扇的空气体积；加湿效率是指实际加湿量和
实际输入功率的比值。
型号 XXX 额定加湿量 15L/h
额定电压 220V 额定输入功率 500W
水箱容量 25L 循环风量 2000m3/h
加湿效率 ≥1.2×10-2L/(h·W) 轮子与地面接触的总面积 6.0×10-4m2
净重 95kg ---
(1) 加湿器正常工作时，每小时通过风扇的空气质量为________kg；加满水时，加湿器对水平地面
的压强为___________Pa.（空气密度ρ=1.29kg/m3，g取10N/kg）
（2）加湿器正常工作时的电流为__________A，加满水后最多能加湿__________h.
（3）下列说法中错误的是_______________
A．加湿器产生的超声波是由雾化片振动产生的
B．加湿器通电使雾化片振动，电能主要转化为机械能
C．水雾化成超微粒子的过程是汽化现象
D．水雾化成超微粒子需要能量，说明分子间有引力
（4）在没有其他用电器接入电路的情况下，加湿器工作30min，标有“3000imp/kW·h”的电能表指
示灯闪烁了720次，此过程中加湿器消耗的电能为___________J，实际加湿量至少为_______L/h。
（5）利用湿敏电阻可实现对环境湿度的精确测量。如图乙所示，电源电压为24V，定值电阻R的阻
值为120Ω，电流表的量程为0～100mA，电压表的量程为0～15V，湿敏电阻的阻值R 随湿度RH变化
0
的关系图线如图丙所示。该电路能够测量的湿度范围是_____________；将电压表盘的相关刻度值转化
为对应的湿度值，制成一个简易湿度计，该湿度计的刻度值分布是__________（选填“均匀”或“不均
匀”）的。R/
0
Ωm
200
V
160
R R
0
120
A
RH/%
80
0 20 40 60 80 100
甲 S
乙 丙
2014年南通市中考物理答案
1．C
2．B
3．D
4．D
5．A
6．C
7．A
8．D
9．B
10．B
11．接触面积、3.3、加速、大于
12．具有惯性、发生改变、力的作用是相互的、压强
13．1.0×107、大、1.38×1012、2、8×104
14．零刻度线、cba、 、 、
15．
F
支
V
G
16．
O F
l17．
火线
零线
18．
（1）提升重物做的有用功为：
（2）滑轮组的机械效率
（3）
19．（1）小灯泡正常发光时，1min内消耗的电能
（2）电阻与灯泡并联，电源电压为6V，灯泡正常发光时，通过的电流
通过电阻的电流
定值电阻的阻值
断开开关S 和S，闭合开关S，电阻与灯泡串联，灯泡仍正常发光，此时电路中的电流I=0.2A，电
1 3 2 2
阻两端的电压
电路的总功率
20．（1）不能 电路中的电流小于电流表的分度值
（2）①如图所示 ；②0.40；③152；④大于
21．（1）81.5（81.3～81.7）
（2）C
（3）灯泡a的深度（4）如图所示 v=0.75u（m）
v/mm
140
120
100
80
60
40
20
u//mm
0
30 60 90 120 150 180
22．（1）2.58×103；2.0×106（2）2.27；1.67（3）C（4）8.64×103；5.76（5）30%～90%；不均匀
