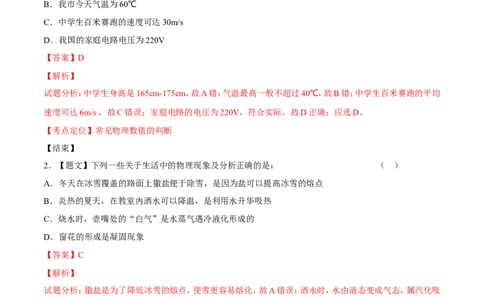

2015 年初中毕业生毕业升学考试 物理试卷 一、选择题 1．【题文】下列关于一些物理量的描述最接近实际的是： （ ） A．中学生的身高165dm B．我市今天气温为60℃ C．中学生百米赛跑的速度可达30m/s D．我国的家庭电路电压为220V 【答案】D 【解析】 试题分析：中学生身高是165cm-175cm，故A错；气温最高一般不超过40℃，故B错；中学生百米赛跑的平均 速度可达6m/s ，故C错误；家庭电路的电压为220V，符合实际，故D正确；应选D。 【考点定位】常见物理数值的判断 【结束】 2．【题文】下列一些关于生活中的物理现象及分析正确的是： （ ） A．冬天在冰雪覆盖的路面上撒盐便于除雪，是因为盐可以提高冰雪的熔点 B．炎热的夏天，在教室内洒水可以降温，是利用水升华吸热 C．烧水时，壶嘴处的“白气”是水蒸气遇冷液化形成的 D．窗花的形成是凝固现象 【答案】C 【解析】 试题分析：撒盐是为了降低冰雪的熔点，使雪更容易熔化，故A错误；洒水时，水由液态变成气态，属汽化吸 热，故B错误；“白气”不是气，而是水蒸气液化所形成的小水滴，故C正确；窗花是水蒸气直接由气态变成 了固态，属凝华现象，故D错误；应选C。 【考点定位】物态变化 【结束】 3．【题文】因为有了光，世界才会如此绚丽多彩，下列关于光现象的说法正确的是： （ ） A．在太阳光下我们能看到黄颜色的花是因为黄花能吸收太阳光中的黄色光 B．假如光在同种均匀介质中不沿直线传播，做操时队伍更容易排直C．坐在教室里不同位置的同学都能看清黑板上的粉笔字，这属于光的漫反射现象 D．光从一种透明介质进入另一种透明介质时，光的传播方向一定发生改变 【答案】C 【解析】 试题分析：黄颜色的花是因为黄花能反射太阳光中的黄色光，故A错误；由于光的直线传播，做操时队伍才 更容易排直，故B错误；由于光的漫反射，使的我们能从不同的角度看到同一物体，故C正确；当光垂直入射 时，传播方向不变，故D错误；应选C。 【考点定位】光现象 【结束】 4．【题文】物理知识是从实际中来的，又要应用到实际中去，没有物理学就不会有今天的科技发展，下列技术 及其应用中说法正确的是： （ ） A．新型电热毯的电阻丝是用超导体材料制成的 B．LED灯中的发光二极管主要是由半导体材料制成的 C. 人们利用超声波的反射制成的声呐来测量地球到月球的距离 D. 用纳米陶瓷粉制成的陶瓷耐高温，可惜太脆，一撞就碎 【答案】B 【解析】 试题分析：超导体材料电阻极小或为0，不能用于制造电阻丝，故A错误；二极管具有单向导电性，是由半导 体材料制成的，故B正确；由于声波不能在真空中传播，所以不能测量地球到月球的距离，故C错误； 用纳 米陶瓷粉制成的陶瓷不但耐高温，而且硬度，韧性都非常高，故D错误；应选B。 【考点定位】物理与科技 【结束】 5．【题文】物理世界璀璨纷纭，自然奇观、生活奥秘、现代科技，无一不展现出物理学的神奇与魅力，下面说法 正确的的是： （ ） A．加油机给战斗机加油时，以加油机为参照物战斗机是运动的 B．在花丛中能闻到花的芳香，此现象主要说明分子间存在引力 C．当发现有人触电时，应立即用铁棒将电线挑开，并现场抢救 D．电冰箱内的照明灯与压缩机是并联的，能够彼此独立工作 【答案】D 【解析】试题分析：加油机相对于战斗机位置没有变化，所以以加油机为参照物战斗机是静止的，故A错；闻到花的 芳香，说明分子在做无规则运动，故B错；铁棒是导体，不能用来挑开电线，故C错误；在并联电路中，各支路 相互独立，互不影响，可以独立工作，故D正确；应选D。 【考点定位】相对运动；扩散；导体；并联电路 【结束】 6．【题文】小华利用带钉的木块、沙土、钩码来探究“压力的作用效果跟什么因素有关”，分析比较下图，说 法错误的是： （ ） A．该实验通过比较钉子陷入沙土中的深度来比较压力的作用效果 B．由图可知压力的作用效果与受力面积的大小有关 C．本实验用到了控制变量法 D．由图可知压力的作用效果与压力的大小有关 甲 乙 【答案】B 【解析】 试题分析：压力的作用效果就是压强，钉子陷入的越深，说明受到的压强越大，钉陷入的越浅，说明受到的压 强越小，故A正确；图中的受力面积大小相等，只是压力大小不同，所以由图可知压力的作用效果与压力的 大小有关，故B错误，D正确；本题是保持受力面积不变，研究压力的作用效果与压力大小的关系，所以是控 制变量法，故C正确；应选B。 【考点定位】影响压力作用效果的因素 【结束】 7．【题文】如图所示是某种物质熔化时温度随时间变化的曲线图，分析正确的是： （ ） A．AB段表示该物质温度逐渐升高，它的熔点也在升高 B．在第6min时该物质已全部熔化 C. 该曲线可能是石蜡熔化时温度随时间变化的图象 D．该物质在熔化过程中吸收热量但温度保持不变温度/℃ D B C A 0 6 12 时间/min 第7题图 【答案】D 【解析】 试题分析：由图示可知，该物质是晶体，有固定的熔点，故A错；在第6min时该物质刚开始熔化，故B错；石 蜡属于非晶体物质，没有固定的熔点，故C错；图中的BC段为熔化过程，在此过程中吸收热量但温度保持不 变，故D正确；应选D。 【考点定位】晶体的熔化 【结束】 8．【题文】下列关于声现象的说法正确的是： （ ） A．利用超声波进行金属内部探伤，说明声音能够传递信息 B．只要物体在振动，人就一定能听到声音 C. 工厂用的防声耳罩是在声源处减弱噪声 D．“闻其声而知其人”一定是根据响度来判断的 【答案】A 【解析】 试题分析：利用声音遇到障碍物能够被反射回来可以须知来探测金属内部的情况，故A正确；人要想听到声 音必须要有传声的介质，故B错误；防声耳罩是在人耳处减弱噪声的，故C错；“闻其声而知其人”是根据 声音的音色来判断的，故D错；应选A。 【考点定位】声现象 【结束】 9．【题文】在“探究平面镜成像特点”的实验中，实验装置如图，A、B是两支相同的蜡烛，A是点燃的蜡烛，B 是没有点燃的蜡烛。下列说法正确的是： （ ） A．为了便于观察，实验最好在较明亮的环境中进行 B．蜡烛A的像是光的折射形成的虚像 C. 实验中应选取较薄的玻璃板，并竖直放置 D．实验中随着A蜡烛的燃烧，A蜡烛的像与B蜡烛仍然重合B A 第9题图 【答案】C 【解析】 试题分析：在明亮处，由于光非常强，使得像看起来很暗，不容易看清，故A错；平面镜成像是由于光的反射 形成的虚像，故B错；较薄的玻璃板，不容易出现重像，便于观察，竖直放置便于对比像于物体的大小相等， 故C正确；随着A蜡烛的燃烧，A蜡烛的像将小B蜡烛不再重合，故D错误；应选C。 【考点定位】平面镜成像 【结束】 10．【题文】我国自主研发生产的一种碳纤维材料，各项性能均达到国际先进水平，其密度是钢的四分之一， 下列关于碳纤维材料说法正确的是： （ ） A．碳纤维材料适合制作打夯的重锤 B．有两个等体积的实心航空器部件，分别用钢和碳纤维材料制成，它们的质量比为4:1 C. 用碳纤维材料制成同一个航空器部件，在地球上的质量要比在月球上的质量大 D．碳纤维材料的质量越大密度越大 【答案】B 【解析】 试题分析：由于碳纤维材料密度太小，不适合制作重锤，故A错；当体积相等时，质量与密度成正比，钢的密 度是碳纤维材料密度的四倍，所以质量比为4：1,故B正确；质量是物体本身的属性，不随位置的变化而变化， 故C错；密度是物质本身的一种特性，只与物质的种类有关，与物质的质量无关，故D错误；应选B。 【考点定位】质量与密度 【结束】 11．【题文】在电影《斯巴达三百勇士》中，波斯军队用投石车投出巨石来攻击斯巴达克城的城墙，在巨石被投 出到击中城墙的过程中，下列说法正确的是： （ ） A．巨石在最高点时动能最大 B．巨石在最高点时重力势能最小 C. 巨石的动能先增大后减小D．巨石的重力势能先增大后减小 最高点 投出点 第11题图 城墙 【答案】D 【解析】 试题分析：巨石在运动过程中只受重力，对水平方向的速度没有影响，水平方向的动能不变，而在最高点处在 竖直方向上动能最小为0，所以最高点时的动能是最小的，故A错；巨石在最高点时的高度最大，具有的重力 势能是最大的，故B错；最高点时的动能最小，所以动能是选减小再增大的，故C错；高度是选增大后减小， 所以重力势能是先增大后减小，故D正确；应选D。 【考点定位】机械能转化 【结束】 12．【题文】如图所示，小东用力推放在水平地面上的木箱，木箱静止不动，下列说法正确的是： （ ） A．木箱对地面的压力与地面对木箱的支持力是一对平衡力 B．木箱没有动，是因为推力小于摩擦力 C. 小东推木箱的过程中，木箱的运动状态没有改变 D．小东推木箱的过程中，木箱的惯性变大 第12题图 【答案】C 【解析】 试题分析：木箱对地面的压力与地面对木箱的支持力没有作用在同一个物体上，所以不是平衡力，故A错； 木箱没有动，受力平衡，推力等于摩擦力，故B错；由于木箱一直处于静止状态，所以状态是不变的，故C正 确；惯性只与物体的质量有关，推木箱过程中质量不变，所以惯性不变，故D错误；应选C。 【考点定位】力和运动 【结束】 13．【题文】关于温度、热量和内能以下说法正确的是： （ ） A．物体的温度升高，内能一定增加B．60℃的水比30℃的水所含有的热量多 C. 热量总是自发地从温度高的物体向温度低的物体传递 D. 0℃的水内能为零 【答案】AC 【解析】 试题分析：物体温度升高，分子的运动加剧，所以内能一定是增加的，故A正确；热量不能说含有，只有在热 传递过程中才有意义，故B错误；热量的传递方向是从高温物体传向低温物体，故C正确；一切物体都具有 内能，故D错误；应选AC。 【考点定位】温度；内能；热量 【结束】 14．【题文】下列说法正确的是： （ ） A．鞋底刻有凹凸不平的花纹是为了增大有益摩擦 B．骆驼具有宽大的脚掌，有助于减小它对沙地的压强 C. 100N的力一定比10N的力产生的作用效果明显 D.飞机飞行时，机翼下方空气的流速小，气流压强大 【答案】ABD 【解析】 试题分析：鞋底凹凸不平的花纹是通过增大接触面的粗糙程度来增大摩擦力的，有助于行走，所以是有益摩 擦，故A正确；当压力一定时，受力面积越大，压强越小，故B正确；由于没有说明受力面积的大小关系，所以 作用效果无法判断，故C错误；流体的流速越大，压强越小，流速越小，压强越大，故D正确；应选ABD。 【考点定位】摩擦力；压强 【结束】 15【题文】．如图所示，电路中电源电压恒为4.5 V，电压表的量程为0～3 V，电流表的量程为0～0.6 A，滑动 变阻器的规格为“35Ω 1.5 A”，灯泡的额定电流为0.5A，电阻为5Ω（灯丝电阻不变）。闭合开关，要求两电表 的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是: （ ） A．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮 B．电压表与电流表示数的比变大 C．灯泡的最小功率是0.45 W D．滑动变阻器允许的调节范围是4Ω～35ΩL R S 第15题图 【答案】BC 【解析】 试题分析：由图示可知，灯泡与变阻器是串联的，电压表测变阻器两端的电压，当滑动变阻器的滑片向右滑动 过程中，电阻变大，总电阻变大，总电流变小，灯泡应是变暗的，故A错误；电压表与电流的示数比等于滑动 变阻器的电阻值，所以比值是变大的，故B正确；当电流最小时，也就是电压表示数最大为3V时，此时灯泡 的 电 压 为 4.5V-3V=1.5V ， 此 时 电 路 中 的 电 流 为 1.5V/5Ω=0.3A ， 所 以 灯 泡 的 最 小 功 率 为 P=UI=1.5V×0.3A=0.45W，故C正确；灯泡的功率最小时，滑动变阻器的电阻是最大的，此时的电阻为 3V/ 0.3A=10Ω，当电路中的电流为最大值 0.5A 时，滑动变阻器的电阻最小，此时滑动变阻器的电压为 4.5V-2.5V=2V，所以此时变阻器的阻值为2V/0.5A=4Ω，所以滑动变阻器允许的调节范围是4Ω～10Ω，故D 错误；应选BC。 【考点定位】滑动变阻器 【结束】 16．【题文】如图所示，A物体受到的重力是100Ｎ，在拉力F的作用下，能以0.2m/s的速度在水平地面上向左 匀速直线运动。已知拉力F=5Ｎ,滑轮组的机械效率为80%,则下列说法正确的是: （ ） A．拉力F的功率是1 W B．2s内绳子自由端移动的距离是1.2 m C. 5s内拉力F所做功的大小是15 J D. 物体A受到水平地面的摩擦力大小是12Ｎ F Ａ 【答案】BCD 【解析】试题分析：拉力的功率等于拉力与拉力的速度的积：P=Fv=5N×0.6m/s=3W，故A错；2s内绳子自由端移动的 距离是0.2m/s×3×2s=1.2m，故B正确； 5s内拉力F所做的功为：W=Pt=3W×5s=15J，故C正确；滑轮组所做的 有用功为：15J×80%=12J，所以滑轮组对物体的拉力为12J/0.2m/s×5s=12N，故D正确；应选BCD。 【考点定位】有关滑轮组的计算 【结束】 二、填空题（本题包括5个小题，每空1分，共14分） 17．【题文】如今电动车越来越受到人们的欢迎，行驶中的电动车主要是将_________能转化为_________能。 若电动车在行驶过程中所受外力全部消失，根据_________定律可知电动车将保持_________状态。 【答案】电 机械 牛顿第一（或 惯性） 匀速直线运动 【解析】 试题分析：电动车在行驶时消耗电能，得到机械能，电能转化为机械能；由牛顿第一定律可知，如果物体不受 力，将保持原来的运动状态不变，原来静止的将保持静止，原来运动的将做匀速直线运动。 【考点定位】能的转化；牛顿第一定律 【结束】 18．【题文】如甲乙两图所示，能说明电动机工作原理的是图_________。发电机是根据_________现象制成的。 如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会 出现的现象是小灯泡亮度_________ (选填“增强”或“减弱”)，弹簧长度_________ (选填“变长”或“缩 短”) 。 G N S P － ＋ ＋ － a b S 【答案】乙 电磁感应 增强 变长 【解析】 试题分析：电动机的工作原理是通电导线在磁场中受力运动，所以应是乙图所示的；发电机的原理是电磁感 应现象，图甲所示；在图丙中，当开关S闭合后，在滑片P由b端向a端滑动过程中，电阻减小，电流增大，小 灯泡的亮度增强，电磁铁的磁性变大，由右手定则可知电磁铁的上端为N极，根据磁极间的相互作用可知， 电磁铁与磁铁是吸引的，所以弹簧的长度变长。 【考点定位】电磁感应；电磁铁【结束】 19．【题文】如图所示的电路，电源电压恒定，已知R=40Ω、R=5Ω，S、S 都闭合时，电压表示数为9 V；若只闭 0 1 2 合S 时，电压表示数为________V，通过R的电流是________A。 1 R R 0 V S 2 S 1 【答案】1 0.2 【解析】 试题分析：S、S 都闭合时，电阻R 被短路，电压表测电源电压，电压表示数为9 V，所以电源电压为9V；若只 1 2 0 闭合S 时，两电阻为串联关系，电压表测电阻R的电压，此时电路中的电流为I=U/R =9V/45Ω=0.2A，所以电 1 总 压表的示数为5Ω×0.2A=1V。 【考点定位】欧姆定律 【结束】 20．【题文】某市居民生活用电电价是每度电0.5元，小新家5月初和5月底电能表的示数如图所示，则小新 家5月份电费为________元。小新家某用电器单独工作3min，电能表转动6圈，则该用电器的实际功率为 _________ W。 电能表 电能表 2021 3221 3000R/kW 3000R/kW h h 5月初 5月底 【答案】60 40 【解析】 试题分析：小新家一个月消耗的电能为322.1-202.1=120kWh，所以小新家5月份电费为120kWh×0.5元/ kWh=60元；小新家某用电器单独工作3min，电能表转动6圈，那么电能表转3000转需要的时间为（3000/6） ×3min=1500min=25h，所以该用电器的实际功率为P=W/t=1kWh/25h=0.04kW=40W。 【考点定位】电能表；电功率的计算【结束】 21．【题文】核能发电是利用核燃料发生_________（选填“核聚变”或“核裂变”）释放出大量的能量，核能 属于_________（选填“可再生”或“不可再生”）能源。 【答案】核裂变 不可再生 【解析】 试题分析：目前利用核能发电的方式都是核裂变；能源分为可再生能源与不可再生能源，核能属于不可再生 能源。 【考点定位】核能；能源的分类 【结束】 三、作图题（本题包括3个小题，每小题3分，共9分） 22．【题文】如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜， QM是SP经此平面镜反射后的反射光线。请你画出平面镜的准确位置和光线QM进入空气后的大致传播方 向。 M S Q P 第22题图 【答案】如下图所示 M S Q P 第 22 题答案 图 【解析】 试题分析：把反射光线反向延长与入射光线的延长线交于一点，这一点在平面镜上，过交点作出入射光线与 反射光线所夹锐角的平分线就是法线，然后过该交点作法线的垂线就是平面镜的位置；光线由水斜射向空气 时，折射角大于入射角。 【考点定位】光的反射和光的折射 【结束】 23．【题文】如图所示的家庭电路, 要求将开关、灯泡和带保险丝的三孔插座正确连入电路中。火线 零线 第23题图 【答案】如下图所示 火线 零线 第 23 题答案 图 【解析】 试题分析：开关与灯泡串联，开关接在火线的哪一端；三孔插座，左孔接零线，右孔带保险接在火线的一端， 中间的孔接地线。 【考点定位】家庭电路的连接 【结束】 24．【题文】如图所示，杠杆的N端挂一重物，在M点施加一个最小的动力使杠杆平衡。试画出这个最小的动 力F、动力臂L 和杠杆受到的阻力F。 1 1 2 M N O G 第24题图 【答案】 L 1 M N O F 1 G 第 24 题答案 F 2 图 【解析】试题分析：由杠杆的平衡条件可知，当动力最小时，就是动力臂最大时，最大的力臂就是支点与力的作用点所 连接的线段，如图中的OM，过力的作用点作力臂的垂线就是力的位置，图中的F 所示；在本题中杠杆的阻力 1 就是物体所受的重力。 【考点定位】杠杆的平衡条件；力臂 【结束】 四、简答题（本题包括1个小题，共4分） 25．【题文】小红发现供暖的“暖气”是用水作为介质，把燃料燃烧时产生的热量带到房屋中取暖的。（1） “暖气”是通过什么途径改变了室内气体内能的？（2）用水做运输能量的介质有什么好处？（3）小红还发现 每年冬季供暖开始时爸爸都要将“暖气”内的气体排出，这样供暖的效果更好，为什么“暖气”的阀门打开 后内部气体能被排出？ [来源:Zxxk.Com] 【答案】（1）热传递；（2）达到更好的加热效果；（3）内部气体压强大于外界大气压强 【解析】 试题分析：（1）这是通过热传递途径改变了室内气体的内能；（2）水的比热容较大，当其循环通过“暖气”时， 能向温度较低的室内放出更多的热量所以用水做运输能量的介质可以达到更好的加热效果。（3）“暖气”内 的气体压强大于外界大气压强，所以阀门打开后内部气体能被排出。 【考点定位】内能；比热容；大气压 【结束】 26．【题文】（6分）如图所示，电源电压恒定，小灯泡标有“6V 3W”的字样。当开关S 闭合，S 断开时，小灯 1 2 泡正常发光。当开关S、S 都闭合时,电流表示数为0.6A。(灯丝电阻不变) 1 2 （1）小灯泡正常发光时的电流是多大？ （2）电阻R的阻值为多大？ （3）当S 、S 都闭合时，电路的总功率是多大？ 1 2 R S 2 L S 1 A 第26题图 【答案】（1）0.5A；（2）60Ω；（3）3.6W 【解析】 试题分析：（1）“6 V 3 W”代表灯泡的额定电压U =6 V,额定功率P =3 W，由P=UI得灯泡正常工作时的电 额 额 流I =P /U =3W/6V=0.5A；（2）当S 闭合、S 断开时，小灯泡正常发光，电源电压U=U =6V，当S 和S 都闭 L 额 额 1 2 额 1 2合时，小灯泡和电阻R并联，电流表测量干路电流I=0.6A，U =U =6V，由I=I +I 可知I =I- R L R R I =0.6A-0.5A=0.1A，I=U/R得R=U/I=6V/0.1A=60Ω；（3）电路的总功率是P=UI=6V×0.6=3.6W。 L 【考点定位】欧姆定律；电功率的计算 【结束】 27．【题文】（9分）某型号电动车轮胎与地面的总接触面积为1dm2，主要技术参数如下表所示。 （1）若小明质量为50kg,则他在水平地面上骑电动车时，该电动车对地面的压强是多大？ （2）电动车正常工作时的电流是多大？ （3）若小明在水平路面上以额定功率匀速骑行时，电动车受到的阻力是人和车总重力的0.03倍，则电动车此 时行驶的速度是多大？（g取10Ｎ/kg） （4）与内燃机相比，电动车在环保方面有哪些优点？（写出一条即可） 额定电压： 48V 额定功率： 288 W 整车质量： 70kg 机械效率： 75% 【答案】（1）1.2×105Pa；（2）6A；（3）6m/s；（4）消除尾气排放 / 减少了热量排放 / 减少了噪声污染 / 能源利用 的效率高 【解析】 试题分析：（1）人与车的总质量m=m +m =50kg+70kg=120kg，人与车的总重力 人 车 G=mg=120kg×10N/kg=1200N，在水平地面上行驶，车对地面的压力F =G=1200N，车与地面的总接 压 触面积S=1dm2=0.01m2， Pa； （2）由P=UI得正常工作时的电流 ； （3） 行驶时受到的阻f=0.03G=0.03×1200N=36N，在水平地面上匀速直线行驶，牵引力F=f=36N， .， ，由 得 ； (4)消除尾气排放 / 减少了热量排放 / 减少了噪声污染 / 能源利用的效率高等 【考点定位】压力与压强；匀速运动；欧姆定律 【结束】28．【题文】（7分）小亮家有一个容积为2L的水壶，水壶里装有初温为25℃的水，在1标准大气压下小亮用天 然气炉具对水进行加热。[已知天然气的热值q=8.4×107J/m3，水的比热容 c =4.2×103J/（kg•℃）]求： 水 （1）烧开1L水，水需要吸收多少热量？ （2）若天然气炉具的效率是30%，则烧开1L水需要完全燃烧多少m3的天然气？ 【答案】(1)3.15×105J；(2)1.25×10-2m3 【解析】 试题分析：(1)由题意可知水的体积V =1L=1×10-3m3，m =ρ V =1.0×103kg/m3×1×10-3m3=1kg， 水 水 水 水 水吸收的热量：Q =c m （t－t）= 4.2×103J/（kg•℃）×1kg×（100℃－25℃）= 3.15×105J； 吸 水 水 0 (2)由 得 ， 得 = 。 【考点定位】有关热量的计算 【结束】 六、实验、探究题（本题包括4个小题，共35分） 29．【题文】（6分）在“探究凸透镜成像的规律”实验中，实验装置如图所示。 第29题图 （1）为了能使像清晰地成在光屏的中心位置，要调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中 心大致在________。实验过程中，随着蜡烛的燃烧，光屏上的像已不在光屏中心，为了使像重新回到光屏中心， 应向________（选填“上” 或“ 下”）移动光屏。 （2）图示位置光屏上得到了一个清晰的像，在不改变蜡烛和光屏位置的前提下，把凸透镜向________（选填 “左”或“右”）移动，光屏上会再次出现一个清晰的烛焰的像。新出现的像是________立________的实像， 此成像规律常应用在________（选填“照相机” 或“投影仪”）上。 【答案】（1）同一高度 上（2）左 倒 放大 投影仪 【解析】试题分析：（1）在做凸透镜成像实验时，让烛焰、凸透镜和光屏的中心大致在同一高度，就可以让像成在光屏 的中心位置，便于观察；由于在光屏上所成的像是倒立的，所以当蜡烛缩短时，像将会向光屏的上部移动，可 以向上移动光屏，使像重新回来光屏的中心上；（2）根据光在折射过程中光路是可逆的可知，如果把物和像的 位置交换，结果也会成清晰的像，所以应把凸透镜向左移动，此时所成像的大小与原来的相反，移动前物距大 于像距，成像为倒立缩小的实像，移动后物距小于像距，所成像为倒立放大的实像，此时的应用为投影仪。 【考点定位】凸透镜成像 【结束】 30．【题文】（7分）在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取三个相同的木块 分别放在不同的接触面上，其中甲、乙两图的接触面是相同的木板，丙图的接触面是棉布。 甲 乙 丙 第30题图 （1）实验中用弹簧测力计拉着木块在水平木板上做________运动。根据________条件可知，木块所受摩擦力 的大小等于弹簧测力计的示数。 （2）由________图和________图可以探究滑动摩擦力大小与压力的关系。 （3）若乙装置中，木块在运动过程中拉力突然变大，滑动摩擦力将________（选填“不变”、“变大”或“变 小”）。 （4）评估此实验方案的不足之处是________。（答出一条即可） 【答案】（1）匀速直线 二力平衡（2）甲 乙（3）不变（4）不能保证木块一直做匀速直线运动 / 在运动中 读数，误差较大 / 测力计在运动中读数困难 / 拉动木块匀速运动非常困难。 【解析】 试题分析：（1）当拉力与摩擦力大小相等时，木块受力平衡，木块才能做匀速直线运动；（2）探究滑动摩擦力 大小与压力的关系时，应保持接触面粗糙程度相同，压力的大小不同，所以应选甲图和乙图；（3）木块开始运 动后，所受的摩擦力为滑动摩擦力，滑动摩擦力只与压力的大小与接触面的粗糙程有关，与拉力的大小无关， 所以拉力突然变大，滑动摩擦力将不变；（4）此实验方案的不足之处包含以下几个方面能保证木块一直做匀 速直线运动 / 在运动中读数，误差较大 / 测力计在运动中读数困难 / 拉动木块匀速运动非常困难。 【考点定位】影响摩擦力大小的因素 【结束】 31．【题文】（12分）在“探究电流与电压关系”的实验中：第31题(1)电路图 第31题(4)表格 第31题(1)实物图 （1）如图所示，用笔画线代替导线，将实物图连接完整，并根据实物图在虚线框内画出相对应的实验电路图。 （要求：滑片在最左端时滑动变阻器接入电路中的阻值最大） （2）小丽正确连接电路后闭合开关，调节滑动变阻器，发现电压表示数接近电源电压，电流表示数几乎为零， 造成这种现象的原因可能是________。 （3）滑动变阻器在本实验中的作用除保护电路外还可以________。 （4）请你设计一个实验表格用来记录实验中测得的数据。 （5）在不改变电路和器材的前提下，该实验装置还可以用来测量________。（答出一条即可） 【答案】（1） 如下图所示；（2）定值电阻断路（3）改变定值电阻两端的电压（4）如下表所示；（5）电阻 V A 电流I/(A) 电压U（/ V） 实验次数 1 [来源:学科网] 物理量 2 3 【解析】 试题分析：（1）根据题目中的要求，实物图连线和电路图如上图所示；（2）当调节滑动变阻器，电压表示数接 近电源电压，电流表示数几乎为零，说明电路出现故障的地方是与电压并联的部分，所以判断出应是定值电 阻断路；（3）通过移动滑动变阻器的滑片可以改变电路中的电阻，从而改变定值电阻两端的电压，得到几组不 同的电压和电流值，得出普遍适用的规律；（4）实验表格如上表所示；（5）此实验装置能测出电压和电流，所 以可以用来测量电阻和电功率。【考点定位】电流与电压关系 【结束】 32．（10分）学习了密度的知识之后，小军做了以下实验。 （1）他先用天平和量筒测量酒精的密度，将天平放在_________上，把游码移到_________处，发现指针指在 分度盘的左侧，为了使横梁平衡，应将平衡螺母向_________（选填“右”或“左”）调。 （2）接下来，他在烧杯中倒入适量的酒精，测出烧杯和酒精的总质量如图甲所示为_________ g。将一部分酒 精倒入量筒中，量筒中酒精的体积如图乙所示为_________ ml。又测得剩余酒精和烧杯的总质量为30g,则酒 精的密度为_________ kg/m3。 50 g 10 g 50 40 30 0 1 2 3 4 5g 20 10 【答案】（1）水平桌面 标尺左端的零刻线 右（2）62 40 0.8×103 【解析】 试题分析：（1）在调节天平平衡时，应将天平放在水平桌面上，把游码移到标尺左端的零刻线处，如果分度 盘的指针偏离中心，则应把平衡螺母向着偏转相反的方向来调节，所以应向右调；（2）如图所示，烧杯和酒 精的总质量为50g+10g+2g=62g，量筒中酒精的体积为40 ml，又测得剩余酒精和烧杯的总质量为30g，所以 倒出酒精的质量为62g-30g=32g，所以酒精的密度为ρ=m/V=32g/40cm3=0.8×103 kg/m3。 【考点定位】用天平和量筒测密度 【结束】
