2016年江苏省苏州市中考物理试卷
一、选择题（本题共12小题，每小题2分，共24分.每小题给出的选项中只有一个选项符合题意）
1．有关声音的说法，正确的是（ ）
A．声音可以在真空中传播
B．声音是由物体振动产生的
C．声音的传播不需要时间
D．声音在传播过程中音调逐渐降低
2．下列有关物理量的估计，符合实际的是（ ）
A．中学生跑完50m用时约3s
B．一个中学生体重约为5000N
C．5月份苏州地区的平均气温约为20℃
D．教室内一盏日光灯正常发光时的电功率约为1000W

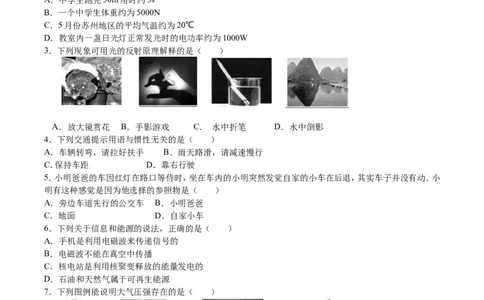

3．下列现象可用光的反射原理解释的是（ ）
A． 放大镜赏花 B．手影游戏 C． 水中折笔 D．水中倒影
4．下列交通提示用语与惯性无关的是（ ）
A．车辆转弯，请拉好扶手 B．雨天路滑，请减速慢行
C．保持车距 D．靠右行驶
5．小明爸爸的车因红灯在路口等侍时，坐在车内的小明突然发觉自家的小车在后退，其实车子并没有动．小
明有这种感觉是因为他选择的参照物是（ ）
A．旁边车道先行的公交车 B．小明爸爸
C．地面 D．自家小车
6．下列关于信息和能源的说法，正确的是（ ）
A．手机是利用电磁波来传递信号的
B．电磁波不能在真空中传播
C．核电站是利用核聚变释放的能量发电的
D．石油和天然气属于可再生能源
7．下列图例能说明大气压强存在的是（ ）
A．书包带较宽 B．热气球升空 C．水坝下部较宽 D．纸片托水
8．为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到几组数
距并绘出了m﹣V图象，如图所示．下列说法正确的是（ ）
A．该液体密度为2g/cm3 B．该液体密度为1.25g/cm3
C．量杯质量为40g D．60cm3该液体质量为60g
1 / 289．某些无法直接感知的事实可以通过相关可感知的现象推测得到，这是物理学研究问题的一种方法，下列根
椐这种方法所做出的推测不符合事实的是（ ）
A．打开醋瓶能闻到酸味推测出分子做无规则运动
B．酒精和水混合后总体积变小推测出分子间存在引力
C．汤姆生发现电子推测出原子是可分的
D．温度计放在色散光带红光外侧时示数会增大推测出该区域存在一种人眼看不见的光
10．最新型客机波音787的“电子窗帘”用的是一种可以通过按钮随意改变透明状态的调光玻璃．透明度的
变化是通过两个透明电极和夹在其中间的溶液来实现的，在两个透明电极上加上电压，通过改变电压大小，
溶液的光学性质发生变化，调光玻璃的透明状态随之改变，透明电极被坚固的内烯酸树酯保护着，该“电子
窗帘”没有利用下列哪种物理属性（ ）
A．比热容 B．硬度 C．透光性 D．导电性

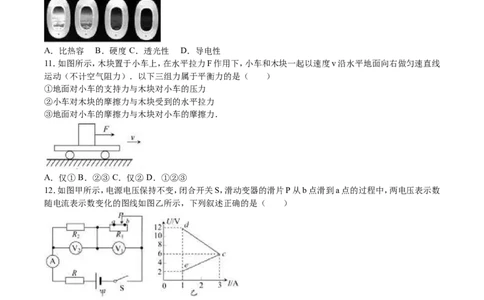

11．如图所示，木块置于小车上，在水平拉力F作用下，小车和木块一起以速度v沿水平地面向右做匀速直线
运动（不计空气阻力）．以下三组力属于平衡力的是（ ）
①地面对小车的支持力与木块对小车的压力
②小车对木块的摩擦力与木块受到的水平拉力
③地面对小车的摩擦力与木块对小车的摩擦力．
A．仅①B．②③ C．仅② D．①②③
12．如图甲所示，电源电压保持不变，闭合开关S，滑动变器的滑片P从b点滑到a点的过程中，两电压表示数
随电流表示数变化的图线如图乙所示，下列叙述正确的是（ ）
A．电源电压为14V
B．图乙中dc是表示电压表V 的示数随电流表示数变化的图线
2
C．滑片从b点滑到a点的过程中，电路消粍的总功率最大值为45W
D．滑片在a点时，1Os内电阻R消耗的电能为1OJ
二、填空题（本题共10小题，每空1分，共26分）
13．发电机是利用 现象制成的；图中体温计的示数是 ℃．
2 / 2814．被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥，则乙棒带 电荷，是因为乙棒在
摩擦过程中 电子．
15．如图所示为液态烛蜡和水在凝固时的温度﹣时间图象，则图 是表示水的凝固图象．甲图中
该物质在t 至t 时间内的状态是 ，内能 （增加/不变/减少）．
1 2

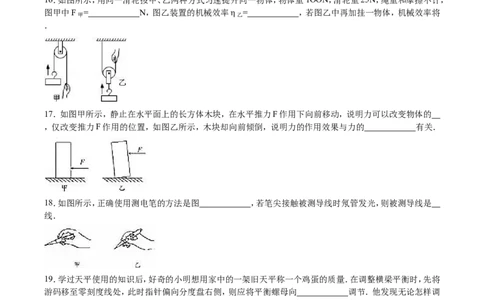

16．如图所示，用同一滑轮按甲、乙两种方式匀速提升同一物体，物体重1OON，滑轮重25N，绳重和摩擦不计，
图甲中F = N，图乙装置的机械效率η = ，若图乙中再加挂一物体，机械效率将
甲 乙
．
17．如图甲所示，静止在水平面上的长方体木块，在水平推力F作用下向前移动，说明力可以改变物体的
，仅改变推力F作用的位置，如图乙所示，木块却向前倾倒，说明力的作用效果与力的 有关．
18．如图所示，正确使用测电笔的方法是图 ，若笔尖接触被测导线时氖管发光，则被测导线是
线．
19．学过天平使用的知识后，好奇的小明想用家中的一架旧天平称一个鸡蛋的质量．在调整横梁平衡时，先将
游码移至零刻度线处，此时指针偏向分度盘右侧，则应将平衡螺母向 调节．他发现无论怎样调
节平衡螺母，指针总略偏向分度盘右测，于是他在天平的左盘中放入几粒米后重新调节平衡并进行了测量，
如图所示．则鸡蛋的质量 61g（大于/等于/小于）．
3 / 2820．如图所示，电源电压保持不变，R =5Ω，闭合开关S，开关S 拨至b时，电压表示数是拨至a时的三分之一，
1 0
则R = Ω；若电源电压为3V，当开关S 拨至b时，R 在1min内产生的热量是 J．
2 0 1

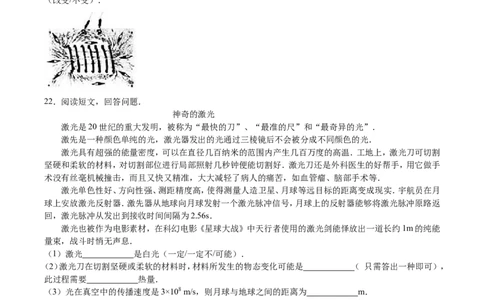

21．在探究通电螺线管外部磁场的方向时，玻璃板上均匀地撤上铁屑，闭合开关，轻敲玻璃板，铁屑的分布情
况如图所示．铁屑在玻璃板上的分布与 的磁场分布非常相似．若把连接电源正负极的接线对调，
在闭合开关，轻敲玻璃板，此时铁屑的分布情况 （改变/不变），小磁计N、S极的指向
（改变/不变）．
22．阅读短文，回答问题．
神奇的激光
激光是20世纪的重大发明，被称为“最快的刀”、“最准的尺”和“最奇异的光”．
激先是一种颜色单纯的光，激光器发出的光通过三棱镜后不会被分成不同颜色的光．
激光具有超强的能量密度，可以在直径几百纳米的范围内产生几百万度的高温．工地上，激光刀可切割
坚硬和柔软的材料，对切割部位进行局部照射几秒钟便能切割好．激光刀还是外科医生的好帮手，用它做手
术没有丝毫机械撞击，而且又快又精准，大大减轻了病人的痛苦，如血管瘤、脑部手术等．
激光单色性好、方向性强、测距精度高，使得测量人造卫星、月球等远目标的距离变成现实．宇航员在月
球上安放激光反射器．激先器从地球向月球发射一个激光脉冲信号，月球上的反射器能够将激光脉冲原路返
回，激光脉冲从发出到接收时间间隔为2.56s．
激光也被作为电影素材，在科幻电影《星球大战》中天行者使用的激光剑能怿放出一道长约1m的纯能
量束，战斗时悄无声息．
（1）激光 是白光（一定/一定不/可能）．
（2）激光刀在切割坚硬或柔软的材料时，材料所发生的物态变化可能是 （ 只需答出一种即可），
此过程需要 热量．
（3）光在真空中的传播速度是3×108 m/s，则月球与地球之间的距离为 m．
（4）如果《星球大战》中的激光剑剌向你，你可以利用 把激光挡回去，那么拿剑者将会搬起石头
砸自己的脚．
三、解答题（本题共9小题，共50分．解答25、26题时应有解题过程）
4 / 2823．按题目要求作图
（1）图甲中，画出静止在斜面上的物体A受到的重力G．
（2）图乙中，画出力F的力臂，并标上相应的字母L．
（3）图丙中，根据小磁针静止时的指向，标出通电螺线管的磁感线方向和电源的正、负极．
（4）图丁中，两块平面镜成90°放置，画出图示光线经两次反射的光路图（保留作图痕迹）．
24．己知天然气的热值为4.2×107J/m3 ，水的比热容为4.2×103 J/（kg．℃）．
（1）完全燃烧0.04 m3天然气可放出热量为 J．
（2）某天然气灶烧水的效率为50%，完全燃烧0.04 m3天然气可使常温下5kg的水温度升高 ℃．
25．如图所示，电源电压U为6V并保持不变，滑动变阻器规格为“24Ω 1”．当滑片P移至最左端时，灯泡正
常发光，电流表示数0.5A；当滑片P移至中点时，电流表示数为0.3A．
（1）灯泡正常发光时灯丝电阻多大？
（2）滑片P在最左端时，5min内电流通过灯泡做功多大？
（3）滑片P在中点时，灯泡的实际功率多大？
26．据苏州日报报道，张家港近日启动了新能源汽车充电站、充电桩的规划编制，第一批新能源汽车充电桩在
港城建成投运．若每个充电桩对新能源小汽车的充电功率为 7000W，充电1h可使质量为1t、额定输出功率
为12kW的新能源小汽车匀速直线行驶36km．设汽车行驶过程中受到的阻力是车重的0.06倍，g取10N/kg．
（1）小汽车静止在水平地面上，轮胎与地面的接触总面积为0.08m2时，汽车对地雨的压强多大？
（2）该小汽车以额定输出功率，在平直公路上匀速行驶时速度多大？
（3）该小汽车将电能转化为机械能的效率多大？（结果保留一位小数）
27．在探究“凸透镜成像规律”的实验中．
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= cm．
（2）如图乙，光屏上呈现清晰的像，此像的性质是 的实像．若保持蜡烛和光屏位置不变，移动透
镜至 刻度线处，克屏上能再次呈现清晰的像．
5 / 28（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中 处能观察到烛焰的
像．
（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距
离后光屏上再次呈现清晰的像．则该眼镜是 眼镜（近视/远视）．
28．在探究“物体动能的大小与哪些因素有关”的实验中，让小车从斜面上由静止释放，小车下滑后撞击斜
面底端的木块．请回答下列问题：
（1）小车进入水平面时的动能是由 转化来的，实验时通过 来比较动能大小．
（2）同一小东从斜面不同高度由静止释放，如图甲、乙所示，是探究动能大小与 的关系，得出的
结论是： ．
（3）实验中若使用的木块质量较大，为确保实验仍有较明显的现象，有很多种方法．请答出一种方法：
．
29．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮．为进 一步探究物体的浮
沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块 A、塑料块B和塑料块C（B 与A体积相同，C
与A质量相同）．
（1）他按图甲和乙进行了实验，测出铁块受到的浮力大小为 ，并与重力比较，由此得出了物体
下沉的条件．
（2）实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变 小，示数变小的原
因是： ．
（3）为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验
步骤就完成了探究．
①选择的塑料块是 （B/C）．
②增加的步骤是 （用字母表示测得的物理量）．
③当满足 （用测得的物理量表示）条件时，物体上浮．
6 / 2830．在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯、“10Ω 1A”的滑动变阻器、四节新
干电池等．
（l）连接电路时开关应 ．
（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入 电路的电阻最大．
（3）闭合开关，发现灯泡不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别
将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻 器两端时，电压表无示数，则肯定出现
故障的元件是 ．
（4）排除故障后继续实验，滑片 P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑
片P向 端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率
是 W．
（5）若用该电路测量规格是“2.5V 0.3A”灯泡的额定功率，须对实验进行适当调整，写出你的做法 ．
方法一： ；
方法二： ．
31．为研究纸锥下落的运动情况，小华查阅资料了解到，物体下落过程中会受到空气阻力的作用，阻力f的大
小与物体的迎风面积S和速度v的二次方成正比，公式为f=kSv2 （k为比例常数）．
现用一张半径为R、面密度ρ（厚度和质量分布均匀的物体，其质量与面积之比称为面密度）的圆纸片，按图
甲所示将圆纸片裁剪成圆心角为n°的扇形，然后做成如图乙所示的纸锥，纸锥的底面积为S（即为纸锥的迎
0
风面积），让纸锥从足够高处静止下落．
（1）纸锥在整个竖直下落过程中的运动状态是 ．
A．一直加速
B．一直匀速
C．先加速后匀速
D．先加速后减速
（2）下落过程中纸锥能达到的最大速度为 ．
7 / 282016 年江苏省苏州市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分.每小题给出的选项中只有一个选项符合题意）
1．有关声音的说法，正确的是（ ）
A．声音可以在真空中传播
B．声音是由物体振动产生的
C．声音的传播不需要时间
D．声音在传播过程中音调逐渐降低
【考点】声音的传播条件；声音的产生；音调、响度与音色的区分．
【分析】（1）声音是由物体的振动产生的，声音的传播需要介质，不能在真空中传播；
（2）声音的高低叫音调，决定于发声体振动的频率．
【解答】解：
A、声音传播需要介质，真空不能传声．此选项错误；
B、声音的发声体的振动产生的，一切发声的物体都在振动．此选项正确；
C、声音在不同介质中传播速度不同，但都需要一定的传播时间．此选项错误；
D、音调与发声体振动的频率有关，声音传播过程中音调保持不变．此选项错误．
故选B．
2．下列有关物理量的估计，符合实际的是（ ）
A．中学生跑完5Om用时约3s
B．一个中学生体重约为5000N
C．5月份苏州地区的平均气温约为20℃
D．教室内一盏日光灯正常发光时的电功率约为1000W
【考点】时间的估测；温度；重力大小的估测；电功率．
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，
排除与生活实际相差较远的选项，找出符合生活实际的答案．
【解答】解：
A、中学生50m跑的时间一般在7s左右．此选项不符合实际；
B、中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右．此选项不符合实际；
C、5月份苏州地区气温舒适，平均气温在20℃左右．此选项符合实际；
D、一般电视机的功率在150W左右，教室中日光灯的功率比电视机小得多，在40W左右．此选项不符合实际．
故选C．
3．下列现象可用光的反射原理解释的是（ ）
A．
8 / 28放大镜赏花 B．
手影游戏 C．
水中折笔 D．
水中倒影
【考点】光的反射．
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和
月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、
玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底
变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．
【解答】解：A、用放大镜看花时，花变大了，属于凸透镜成像，是由于光的折射形成的．故与题意不符．
B、手影中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影
区域，就是影子，故与题意不符；
C、从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看
时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
D、平静水面上山的倒影，属于平面镜成像，是由于光的反射形成的，符合题意．
故选D．
4．下列交通提示用语与惯性无关的是（ ）
A．车辆转弯，请拉好扶手 B．雨天路滑，请减速慢行
C．保持车距 D．靠右行驶
【考点】惯性．
【分析】解答本题要掌握：一切物体都有惯性，我们在生活中可以利用惯性，但也要注意防止惯性带来的危害．
【解答】解：A、转弯时，乘客的脚和汽车地板一起改变运动状态，乘客上身由于惯性保持原来的运动状态容易
摔倒．所以“汽车转弯，请抓好扶手”，防止由于惯性对人体造成伤害．不符合题意；
B、当车遇到紧急情况需要停车时，由于惯性车仍要向前运动，雨天，车与地面的摩擦力减小车就更不易停下
来，所以要慢行，不合题意；
C、汽车行驶过程如果紧急刹车，汽车由于惯性会继续运动，所以要保持一定车距，与惯性有关，不符合题意；
D、靠右行驶只是一个交通规定，与惯性无关，符合题意；
故选D．
9 / 285．小明爸爸的车因红灯在路口等侍时，坐在车内的小明突然发觉自家的小车在后退，其实车子并没有动．小
明有这种感觉是因为他选择的参照物是（ ）
A．旁边车道先行的公交车B．小明爸爸
C．地面 D．自家小车
【考点】运动和静止的相对性．
【分析】判断一个物体是运动的还是静止的，要看这个物体与所选参照物之间是否有位置变化．若位置有变化，
则物体相对于参照物是运动的；若位置没有变化，则物体相对于参照物是静止的．
【解答】解：坐在车内的小明突然发觉自家的小车在后退，说明汽车相对于另一个物体的位置发生了改变，以
另一个物体为参照物，汽车是运动的．
在选项中，自家小车相对于旁边车道先行的公交车位置发生了改变，所以是运动的．
而相对于小明爸爸、地面、和自家小车，其位置都没有发生改变，所以是静止的．
故选A．
6．下列关于信息和能源的说法，正确的是（ ）
A．手机是利用电磁波来传递信号的
B．电磁波不能在真空中传播
C．核电站是利用核聚变释放的能量发电的
D．石油和天然气属于可再生能源
【考点】电磁波的传播；能源的分类；核聚变．
【分析】①手机是利用电磁波来传递信息的；
②电磁波的传播不需要介质，既可以在真空中传播，也可以在介质中传播；
③核电站的原理是通过核裂变释放能量来发电的；
④可以从自然界源源不断地得到的能源称之为可再生能源；一旦消耗就很难再生的能源称之为不可再生能
源．
【解答】解：
A、手机无线上网是利用电磁波来传递信息的．此选项正确；
B、电磁波的传播不需要介质，电磁波能在真空中传播．此选项错误；
C、核电站是利用核裂变来释放能量的，不是利用核聚变．此选项错误；
D、石油和天然气在地球上的储量是有限的，利用之后无法再生，属于不可再生能源．此选项错误．
故选A．
7．下列图例能说明大气压强存在的是（ ）
A．
书包带较宽 B．
10 / 28热气球升空 C．
水坝下部较宽 D．
纸片托水
【考点】大气压的综合应用．
【分析】生活中很多现象的工作原理都利用了大气压强，抽气机、吸管、茶壶、针管、塑料吸盘等都可能利用到
大气压；
逐个分析选择项中提到的物理情景，结合对应的物理知识从而确定答案．
【解答】解：A、书包带较宽是在压力一定时，增大受力面积，减小压强，与大气压无关，不合题意；
B、热气球升空是利用了其浮力大于重力，与大气压无关，不合题意；
C、水坝下部较宽，是因为液体的压强随深度的增加而增大，下部较宽可承受更大的水的压强，与大气压无关，
不合题意；
D、纸片托水，是因为杯内水的压强小于外界大气压，在大气压的作用下，使纸片和水不会掉落，符合题意．
故选D．
8．为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到几组数
距并绘出了m﹣V图象，如图所示．下列说法正确的是（ ）
A．该液体密度为2g/cm3 B．该液体密度为1.25g/cm3
C．量杯质量为40gD．60cm3该液体质量为60g
【考点】密度的计算；密度公式的应用．
【分析】（1）设量杯的质量为m ，液体的密度为ρ，读图可知，当液体体积为V =20cm3时，液体和杯的总质量
杯 1
m ；当液体体积为V =80cm3时，液体和杯的总质量m ，列方程组求出液体密度和量杯质量；
总1 1 总2
（2）当液体的体积V =60cm3，利用m=ρV求液体质量．
3
【解答】解：
（1）设量杯的质量为m ，液体的密度为ρ，
杯
读图可知，当液体体积为V =20cm3时，液体和杯的总质量m =m +m =40g
1 总1 1 杯
可得：ρ×20cm3+m =40g，﹣﹣﹣①
杯
当液体体积为V =80cm3时，液体和杯的总质量m =m +m =100g
1 总2 2 杯
可得：ρ×80cm3+m =100g，﹣﹣﹣②
杯
①﹣②得：
液体的密度ρ=1g/cm3，故AB错；
代入①得m =20g，故C错；
杯
11 / 28（2）当液体的体积V =60cm3，液体质量：
3
m =ρ×V =1g/cm3×60cm3=60g，故D正确．
3 3
故选D．
9．某些无法直接感知的事实可以通过相关可感知的现象推测得到，这是物理学研究问题的一种方法，下列根
椐这种方法所做出的推测不符合事实的是（ ）
A．打开醋瓶能闻到酸味推测出分子做无规则运动
B．酒精和水混合后总体积变小推测出分子间存在引力
C．汤姆生发现电子推测出原子是可分的
D．温度计放在色散光带红光外侧时示数会增大推测出该区域存在一种人眼看不见的光
【考点】物理学方法．
【分析】（1）推理法：在实验基础上经过概括、抽象、推理得出规律的一种研究问题的方法，但得出的某些规律
却不能或不容易直接观察或实验验证；
（2）要解答本题需掌握：①分子动理论的内容；②原子的结构；③红外线的热效应．
【解答】解：A、打开醋瓶能闻到酸味，这是一种扩散现象，由此推测出分子在不停的做无规则运动，故A符合
事实；
B、酒精和水混合后总体积变小，是因为分子间有间隙，并且分子是在运动的，分子进入了彼此的空间，使总
体积减小，因此可以推测出分子间存在空隙，故B不符合事实；
C、汤姆生发现电子说明原子由原子核和核外电子组成的，因此可以推测出原子是可分的，故C符合事实；
D、在光谱上，红光以外的不可见光是红外线，其热效应强，所以温度计放在色散光带红光外侧时示数会增大，
因此可以推测出该区域存在一种人眼看不见的光，故D符合事实．
故选：B．
10．最新型客机波音787的“电子窗帘”用的是一种可以通过按钮随意改变透明状态的调光玻璃．透明度的
变化是通过两个透明电极和夹在其中间的溶液来实现的，在两个透明电极上加上电压，通过改变电压大小，
溶液的光学性质发生变化，调光玻璃的透明状态随之改变，透明电极被坚固的内烯酸树酯保护着，该“电子
窗帘”没有利用下列哪种物理属性（ ）
A．比热容 B．硬度 C．透光性 D．导电性
【考点】物质的物理特征．
【分析】物质的物理属性包括密度、硬度、导热性、导电性、透光性、比热容等，不同的物理属性反映不同的物
理特征．
【解答】解：
从“电子窗帘是一种随意改变透明状态的调光玻璃”可以知道，这种材料具有良好的透光性．选项C不符合
题意；
从“在两个透明电极上加上电压，通过改变电压大小”可以知道，这种材料是导体，具有导电性．选项D不
符合题意；
从“透明电极被坚固的内烯酸树酯保护着”可以知道，这种材料具有较强的硬度．选项B不符合题意；
材料无论怎样变化，状态和物质种类没有变化，所以比热容是不变的．选项A符合题意．
故选A．
12 / 2811．如图所示，木块置于小车上，在水平拉力F作用下，小车和木块一起以速度v沿水平地面向右做匀速直线
运动（不计空气阻力）．以下三组力属于平衡力的是（ ）
①地面对小车的支持力与木块对小车的压力
②小车对木块的摩擦力与木块受到的水平拉力
③地面对小车的摩擦力与木块对小车的摩擦力．
A．仅①B．②③ C．仅② D．①②③
【考点】平衡力的辨别．
【分析】平衡力的判断，两个力必须同时满足四个条件：大小相等、方向相反、作用在同一直线上、作用在同一
物体上．缺一不可．
【解答】解：
①地面对小车的支持力与木块对小车的压力，二者大小不相等，所以不是一对平衡力；
②木块受到向右的拉力，同时由于木块处于平衡状态，所以还一定受到小车对木块向左的摩擦力，二者大小
相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力；
③地面对小车的摩擦力与木块对小车的摩擦力大小相等、方向相反、作用在同一直线上、作用在同一物体上，
是一对平衡力．
综上所述，②③是一对平衡力．
故选B．
12．如图甲所示，电源电压保持不变，闭合开关S，滑动变器的滑片P从b点滑到a点的过程中，两电压表示数
随电流表示数变化的图线如图乙所示，下列叙述正确的是（ ）
A．电源电压为14V
B．图乙中dc是表示电压表V 的示数随电流表示数变化的图线
2
C．滑片从b点滑到a点的过程中，电路消粍的总功率最大值为45W
D．滑片在a点时，1Os内电阻R消耗的电能为1OJ
【考点】欧姆定律的应用；电功的计算；电功率的计算．
【分析】（1）滑动变器的滑片P在b点时，电路中的电流最小，滑动变阻器两端的电压最大，由于滑动变阻器
R 、电阻R、R 串联，此时两个电压表的示数之和一定小于电源电压，据此可判断A的正误；
1 2
（2）滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据
串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R 两端的电压变大；据此可判断
2
出图乙中dc，ec分别是哪一个电压表的示数随电流表示数变化的图线；
（3）从“U﹣I”关系图象可以看出，滑片P在b点、a点的电压表示数与电流值，根据串联电路的电压特点求出
电源的电压，利用P=UI求出总功率最大值；
（4）滑片在a点时，利用W=I2Rt即可求出消耗的电能．
13 / 28【解答】解：A、滑动变器的滑片P在b点时，电路中的电流最小，此时此时两个电压表的示数分别为12V、2V，
则两个电压表的示数之和为12V+2V=14V；由于电路中滑动变阻器R 、电阻R、R 是串联，此时电源电压一
1 2
定大于两个电压表的示数之和14V，故A错误；
B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据
串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R 两端的电压变大；所以图乙中
2
dc是表示电压表V 的示数随电流表示数变化的图线，ec是表示电压表V 的示数随电流表示数变化的图线，
1 2
故B错误；
C、从“U﹣I”关系图象可以看出，滑片P在b点时电流I =1A，U =12V、U =2V；
b 1 2
滑片P在a点时电流I =3A，U ′=6V、U ′=6V；
a 1 2
根据欧姆定律和串联电路的电压特点可得电源电压：U=I R+U +U ，U=I R+U ′+U ′，
b 1 2 a 1 2
则I R+U +U =I R+U ′+U ′，
b 1 2 a 1 2
即：1A×R+12V+2V=3A×R+6V+6V，
所以，R=1Ω，则U=1A×1Ω+12V+2V=15V；
所以电路消粍的总功率最大值P=UI =15V×3A=45W，故C正确；
a
D、滑片在a点时，1Os内电阻R消耗的电能W=I 2Rt=（3A）2×1Ω×10s=90J，故D错误．
a
故选C．
二、填空题（本题共10小题，每空1分，共26分）
13．发电机是利用 电磁感应 现象制成的；图中体温计的示数是 38. 5 ℃．
【考点】电磁感应；温度计的使用及其读数．
【分析】（1）闭合回路中的部分导体做切割磁感线的运动时就能产生感应电流，这种现象为电磁感应现象，发
电机就是根据电磁感应的原理制成的．
（2）首先确定每一个大格和每一个小格各代表的示数，从小数字读向大数字．
【解答】解：据课本知识可知，发电机是利用电磁感应现象的原理制成的；
如图所示的体温计的分度值是0.1℃，对应的读数为38.5℃．
故答案为：电磁感应；38.5；
14．被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥，则乙棒带 正 电荷，是因为乙棒在摩擦过
程中 失去 电子．
【考点】正电荷与负电荷；摩擦起电．
【分析】（1）自然界只存在两种电荷，正电荷和负电荷，丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带
负电．
（2）不同物质组成的物体，原子核夺得电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子带负电，
另一个物体因缺少电子带正电．
【解答】解：
玻璃棒和丝绸摩擦过程中，玻璃棒失电子带正电荷，丝绸得电子带负电荷；乙棒与玻璃棒相互排斥，说明乙棒
带正电，是因为乙棒在摩擦过程中失去电子造成的．
故答案为：正；失去．
15．如图所示为液态烛蜡和水在凝固时的温度﹣时间图象，则图 甲 是表示水的凝固图象．甲图中该物质
在t 至t 时间内的状态是 固液共存 ，内能 减少 （增加/不变/减少）．
1 2
14 / 28【考点】熔化和凝固的温度—时间图象；凝固与凝固放热特点．
【分析】要解决此题，需要掌握晶体与非晶体的区别：晶体在凝固过程中温度不变，非晶体在凝固过程中温度
不断降低．
知道晶体在凝固过程中放热，温度不变，内能减小，处于固液混合态．
【解答】解：乙图可以看出该物质在凝固过程中，温度不断降低，所以是非晶体﹣液态烛蜡的凝固图象．
甲图在t 至t 时间内温度保持不变，所以甲图是水的凝固图象，在凝固过程中处于固液混合态，在此过程中
1 2
不断放热，温度不变，内能减小．
故答案为：甲；固液共存；减少．
16．如图所示，用同一滑轮按甲、乙两种方式匀速提升同一物体，物体重1OON，滑轮重25N，绳重和摩擦不计，
图甲中F = 10 0 N，图乙装置的机械效率η = 80% ，若图乙中再加挂一物体，机械效率将 变大 ．
甲 乙
【考点】机械效率的计算；定滑轮及其工作特点；滑轮（组）的机械效率．
【分析】（1）甲滑轮是定滑轮，绳重和摩擦不计，使用该滑轮不省力，拉力F=G；
（2）乙滑轮是动滑轮，绳重和摩擦不计，有用功W =Gh，总功W =（G+G ）h，机械效率等于有用功和总
有用 总 轮
功之比；
（3）增大机械效率的方法有二：一是增大有用功，即提升更重的重物；二是减小额外功，如减小摩擦、减轻动
滑轮重．
【解答】解：
（1）由图可知，甲滑轮是定滑轮，绳重和摩擦不计，使用该滑轮不省力，所以拉力等于物体的重力，F
甲
=G=100N；
（2）乙滑轮是动滑轮，绳重和摩擦不计，有用功W =Gh，总功W =（G+G ）h，动滑轮的机械效率η =
有用 总 轮 乙
= = = ×100%=80%；
（3）当提升重物的重力增加，做的有用功就变大，而额外功几乎不变，故机械效率变大．
故答案为：100；80%；变大．
17．如图甲所示，静止在水平面上的长方体木块，在水平推力F作用下向前移动，说明力可以改变物体的 运
动状态 ，仅改变推力F作用的位置，如图乙所示，木块却向前倾倒，说明力的作用效果与力的 作用点 有
关．
15 / 28【考点】力的作用效果；力的三要素．
【分析】力可以改变物体的运动状态；
力的三要素有：力的大小、方向、作用点，它们都影响力的作用效果．
【解答】解：用一水平推力推长方体木块的下部（如图甲），长方体木块会向前移动，说明力可以改变物体的运
动状态；
用同样大小的水平推力推长方体木块的上部（如图乙），长方体木块会倾倒，与甲图比较可以说明力的作用效
果与力的作用点有关．
故答案为：运动状态；作用点．
18．如图所示，正确使用测电笔的方法是图 甲 ，若笔尖接触被测导线时氖管发光，则被测导线是 火 线．
【考点】测电笔的使用；家庭电路工作电压、零线火线的辨别方法．
【分析】（1）正确使用测电笔：手接触笔尾金属体，笔尖接触导线；
（2）用测电笔来鉴别火线与零线，使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火
线时氖管发光，接触零线时氖管不发光．
【解答】解：
（1）甲图的使用方法是正确的，手接触的是笔尾金属体；乙图的使用方法是错误的，手没有接触笔尾金属体；
（2）测电笔接触火线，氖管会发光；
故答案为：甲；火．
19．学过天平使用的知识后，好奇的小明想用家中的一架旧天平称一个鸡蛋的质量．在调整横梁平衡时，先将
游码移至零刻度线处，此时指针偏向分度盘右侧，则应将平衡螺母向 左 调节．他发现无论怎样调节平衡
螺母，指针总略偏向分度盘右测，于是他在天平的左盘中放入几粒米后重新调节平衡并进行了测量，如图所
示．则鸡蛋的质量 等于 61g（大于/等于/小于）．
【考点】质量的测量与天平．
【分析】（1）调节天平时，应将平衡螺母向指针偏转的对侧移动．
（2）天平左右两盘的等量关系是固定的，即：m =m +m ，据此关系即可判断．
左 右 游
【解答】解：天平调平时，指针偏右，说明右侧的质量偏大，应将平衡螺母向左移动；
16 / 28无论怎样调节平衡螺母，指针总略偏向分度盘右测，于是在天平的左盘中放入几粒米后重新调节平衡并进行
了测量，即此时这几粒米相当于和天平的左盘是一个整体，该天平的横梁平衡了，所以，在随后的测量中，只
要天平能重新平衡，左盘所放物体的质量仍然等于右盘中砝码总质量与游码示数之和；
此时砝码总质量是60g，游码示数是1g，故左盘鸡蛋的质量=60g+1g=61g；
故答案为：左；等于．
20．如图所示，电源电压保持不变，R =5Ω，闭合开关S，开关S 拨至b时，电压表示数是拨至a时的三分之一，
1 0
则R = 1 0 Ω；若电源电压为3V，当开关S 拨至b时，R 在1min内产生的热量是 1 2 J．
2 0 1
【考点】欧姆定律的应用；焦耳定律的计算公式及其应用．
【分析】（1）闭合开关S，开关S 拨至b时，两电阻串联，电压表测R 两端的电压；闭合开关S，开关S 拨至a
0 1 0
时，两电阻串联，电压表测电源的电压，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路
的电流特点和欧姆定律求出两电阻的阻值之比，然后求出R 的阻值；
2
（2）根据电阻的串联和欧姆定律求出电路中的电流，再根据Q=I2Rt求出R 在1min内产生的热量．
1
【解答】解：（1）闭合开关S，开关S 拨至b时，两电阻串联，电压表测R 两端的电压；
0 1
闭合开关S，开关S 拨至a时，两电阻串联，电压表测电源的电压，
0
因串联电路中总电压等于各分电压之和，且开关S 拨至b时电压表示数是拨至a时的三分之一，
0
所以，两电阻两端的电压之比：
= = ，
因串联电路中各处的电流相等，
所以，由I= 可得，两电阻的阻值之比：
= = = ，
则R 的阻值R =2R =2×5Ω=10Ω；
2 2 1
（2）若电源电压为3V，当开关S 拨至b时，
0
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I= = =0.2A，
R 在1min内产生的热量：
1
17 / 28Q =I2R t=（0.2A）2×5Ω×60s=12J．
1 1
故答案为：10；12．
21．在探究通电螺线管外部磁场的方向时，玻璃板上均匀地撤上铁屑，闭合开关，轻敲玻璃板，铁屑的分布情
况如图所示．铁屑在玻璃板上的分布与 条形磁铁 的磁场分布非常相似．若把连接电源正负极的接线对调，
在闭合开关，轻敲玻璃板，此时铁屑的分布情况 不变 （改变/不变），小磁计N、S极的指向 改变 （改
变/不变）．
【考点】通电螺线管的磁场．
【分析】（1）通电螺线管外部的磁场和条形磁体磁场相似在磁体外部，磁感线是由北极出发回到南极；在磁场
中，小磁针静止时北极所指的方向为该点的磁场方向；磁场的方向和电流的方向有关；
（2）改变电流方向，则磁场方向发生改变，小磁针指向改变，但通电螺线管的磁场形式不变．
【解答】解：通电螺线管外部的磁场和条形磁体的磁场相似．
若把连接电源正负极的接线对调，就是改变螺线管中电流的方向，磁场的方向改变，但磁场的形状不变，所以
铁屑的排列情况没发生改变，小磁针N、S极的指向发生改变．
故答案为：条形磁铁；不变；改变．
22．阅读短文，回答问题．
神奇的激光
激光是20世纪的重大发明，被称为“最快的刀”、“最准的尺”和“最奇异的光”．
激先是一种颜色单纯的光，激光器发出的光通过三棱镜后不会被分成不同颜色的光．
激光具有超强的能量密度，可以在直径几百纳米的范围内产生几百万度的高温．工地上，激光刀可切割
坚硬和柔软的材料，对切割部位进行局部照射几秒钟便能切割好．激光刀还是外科医生的好帮手，用它做手
术没有丝毫机械撞击，而且又快又精准，大大减轻了病人的痛苦，如血管瘤、脑部手术等．
激光单色性好、方向性强、测距精度高，使得测量人造卫星、月球等远目标的距离变成现实．宇航员在月
球上安放激光反射器．激先器从地球向月球发射一个激光脉冲信号，月球上的反射器能够将激光脉冲原路返
回，激光脉冲从发出到接收时间间隔为2.56s．
激光也被作为电影素材，在科幻电影《星球大战》中天行者使用的激光剑能怿放出一道长约1m的纯能
量束，战斗时悄无声息．
（1）激光 一定不 是白光（一定/一定不/可能）．
（2）激光刀在切割坚硬或柔软的材料时，材料所发生的物态变化可能是 熔化 （ 只需答出一种即可），此
过程需要 吸收 热量．
（3）光在真空中的传播速度是3×108 m/s，则月球与地球之间的距离为 3.84×1 0 8 m．
（4）如果《星球大战》中的激光剑剌向你，你可以利用 平面镜 把激光挡回去，那么拿剑者将会搬起石头砸
自己的脚．
18 / 28【考点】光的色散；速度公式及其应用；光的反射．
【分析】（1）根据“激先是一种颜色单纯的光，激光器发出的光通过三棱镜后不会被分成不同颜色的光”可
填空；
（2）根据“激光刀可切割坚硬和柔软的材料，对切割部位进行局部照射几秒钟便能切割好”结合物态变化分
析；
（3）已知光速v和光传播的时间t，代入公式s=vt算出光传到月球到返回的总路程s，除以2得到地月间的距
离；
（4）根据光的反射分析．
【解答】解：（1）因为白光通过三棱镜后会被分成不同颜色的光，激先是一种颜色单纯的光，激光器发出的光
通过三棱镜后不会被分成不同颜色的光．所以激光一定不是白光；
（2）激光刀在切割坚硬或柔软的材料时，材料所发生的物态变化可能是熔化（或汽化或升华），熔化（或汽化
或升华都需要吸收热量．
（3）由v= 可得，光由地球传到月球再回到地球的总路程s=vt=3×108m/s×2.56s=7.68×108m，
地月间的距离为s = = =3.84×108m；
1
（4）如果《星球大战》中的激光剑剌向你，利用光的反射，可以利用平面镜把激光反射回去．
故答案为：（1）一定不；（2）熔化；吸收；（3）3.84×108；（4）平面镜．
三、解答题（本题共9小题，共50分．解答25、26题时应有解题过程）
23．按题目要求作图
（1）图甲中，画出静止在斜面上的物体A受到的重力G．
（2）图乙中，画出力F的力臂，并标上相应的字母L．
（3）图丙中，根据小磁针静止时的指向，标出通电螺线管的磁感线方向和电源的正、负极．
（4）图丁中，两块平面镜成90°放置，画出图示光线经两次反射的光路图（保留作图痕迹）．
【考点】重力示意图；力臂的画法；作光的反射光路图；通电螺线管的极性和电流方向的判断．
【分析】（1）重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，
过物体的重心表示出重力的方向即可；
（2）画力臂的步骤：
①找到支点O；
②用虚线延长力的作用线；
19 / 28③做支点到力的作用线的垂线；
④标注出力臂L．
（3）已知小磁针的磁极，根据磁极间的相互作用可知通电螺线管的极性，根据安培定则可判定电源的正、负
极，根据磁感线方向总是从磁体的N极发出，最后回到S极．
（4）光线斜射到相互垂直的两个平面镜上，经过两次反射，第一次经平面镜M反射到平面镜N上，经平面镜
反射返回，注意最后的反射光线与最初的入射光线平行．
【解答】解：
（1）过物体重心画带箭头的线段，方向竖直向下，符号为G；如图所示：
（2）用虚线延长力F的作用线，做O到力的作用线的距离．标出力臂L．如图所示：
（3）已知小磁针左端为S极，右端为N极，根据磁极间的相互作用可知螺线管的左端为S极，右端为N极．
在磁体外部，磁感线总是从磁体的N极发出，最后回到S极．根据安培定则，伸出右手，使右手大拇指指示通
电螺线管的N极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流入的．所以电源
的左端为正极，右端为负极．如图所示：
（4）过入射点作于镜面的垂线即法线，根据反射光线、入射光线分居法线两侧，反射角等于入射角，作出两次
反射．如图：
24．己知天然气的热值为4.2×107J/m3 ，水的比热容为4.2×103 J/（kg．℃）．
（1）完全燃烧0.04 m3天然气可放出热量为 1.68×1 0 6 J．
（2）某天然气灶烧水的效率为50%，完全燃烧0.04 m3天然气可使常温下5kg的水温度升高 4 0 ℃．
【考点】热量的计算；热平衡方程的应用．
【分析】（1）知道天然气的热值和体积，根据Q =Vq求出天然气完全燃烧放出的热量；
放
（2）根据η= ×100%的变形公式Q =ηQ 求出水吸收的热量，然后根据Q =cm△t的变形公式△t= 求
吸 放 吸
出水升高的温度．
【解答】解（1）天然气完全燃烧放出的热量：
Q =Vq
放
=0.04 m3×4.2×107J/m3
=1.68×106J．
（2）由η= ×100%得，水吸收的热量：
Q =ηQ =50%×1.68×106J=8.4×105J，
吸 放
由Q =cm△t得，水升高的温度：
吸
△t=
20 / 28=
=40℃．
故答案为：（1）1.68×106；（2）40．
25．如图所示，电源电压U为6V并保持不变，滑动变阻器规格为“24Ω 1”．当滑片P移至最左端时，灯泡正
常发光，电流表示数0.5A；当滑片P移至中点时，电流表示数为0.3A．
（1）灯泡正常发光时灯丝电阻多大？
（2）滑片P在最左端时，5min内电流通过灯泡做功多大？
（3）滑片P在中点时，灯泡的实际功率多大？
【考点】欧姆定律的应用；电功的计算；实际功率．
【分析】（1）当滑片P移至最左端时，电路为灯泡的简单电路，电流表测电路中的电流，此时灯泡正常发光，根
据欧姆定律求出灯丝电阻；
（2）滑片P在最左端时，根据W=UIt求出5min内电流通过灯泡做的功；
（3）滑片P在中点时，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出灯泡两端的
电压，根据P=UI求出灯泡的实际功率．
【解答】解：（1）当滑片P移至最左端时，电路为灯泡的简单电路，电流表测电路中的电流，此时灯泡正常发光，
则电源的电压U=6V，
由I= 可得，灯丝电阻：
I = = =12Ω；
L
（2）滑片P在最左端时，5min内电流通过灯泡做的功：
W =UI t=6V×0.5A×5×60s=900s；
L L
（3）滑片P在中点时，电流表示数为0.3A，
滑动变阻器两端的电压：
U =IR =0.3A× =3.6V，
滑 滑
因串联电路中总电压等于各电压之和，
所以，灯泡两端的电压：
U ′=U﹣U =6V﹣3.6V=2.4V，
L 滑
灯泡的实际功率：
P =U ′I=2.4V×0.3A=0.72W．
L L
答：（1）灯泡正常发光时灯丝电阻为12Ω；
（2）滑片P在最左端时，5min内电流通过灯泡做功为900J；
21 / 28（3）滑片P在中点时，灯泡的实际功率为0.72W．
26．据苏州日报报道，张家港近日启动了新能源汽车充电站、充电桩的规划编制，第一批新能源汽车充电桩在
港城建成投运．若每个充电桩对新能源小汽车的充电功率为 7000W，充电1h可使质量为1t、额定输出功率
为12kW的新能源小汽车匀速直线行驶36km．设汽车行驶过程中受到的阻力是车重的0.06倍，g取10N/kg．
（1）小汽车静止在水平地面上，轮胎与地面的接触总面积为0.08m2时，汽车对地雨的压强多大？
（2）该小汽车以额定输出功率，在平直公路上匀速行驶时速度多大？
（3）该小汽车将电能转化为机械能的效率多大？（结果保留一位小数）
【考点】压强的大小及其计算；能量利用效率；功率计算公式的应用．
【分析】（1）汽车对地面的压力等于其重力，根据p= 求出压强；
（2）根据题意求出汽车行驶过程中受到的阻力，即牵引力，根据P= = =Fv求出行驶速度；
（3）根据W =Fs求出牵引力做的功，再根据W =Pt求出发动机做的总功，根据η= 求出转化效率．
1 2
【解答】解：（1）汽车对水平地面的压力：F=G=mg=1000kg×10N/kg=104N，
汽车对地面的压强：p= = =1.25×105Pa；
（2）匀速行驶时的牵引力：F=f=0.06G=0.06×104N=600N，
由P= = =Fv得：
匀速行驶的速度：v= = =20m/s；
（3）牵引力做的功：W =Fs=600N×36×103m=2.16×107J，
1
发动机做的总功：W =P t=7000W×3600s=2.52×107J，
2 电
小汽车将电能转化为机械能的效率：η= ×100%= ×100%≈85.7%．
答：（1）汽车对地面的压强1.25×105Pa；
（2）在平直公路上匀速行驶时速度20m/s；
（3）小汽车将电能转化为机械能的效率85.7%．
27．在探究“凸透镜成像规律”的实验中．
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= 10. 0 cm．
22 / 28（2）如图乙，光屏上呈现清晰的像，此像的性质是 倒立、放大 的实像．若保持蜡烛和光屏位置不变，移动
透镜至 40cm 刻度线处，克屏上能再次呈现清晰的像．
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中 B 处能观察到烛焰的像．
（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距
离后光屏上再次呈现清晰的像．则该眼镜是 远视 眼镜（近视/远视）．
【考点】凸透镜成像规律及其探究实验．
【分析】（1）图中测量凸透镜焦距的方法：平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距，由此可以
确定其焦距是多少；
（2）当2f＞u＞f，成倒立、放大的实像，v＞2f；光的折射中光路是可逆的，据此进行分析；
（3）u＜f时，凸透镜成正立放大的虚像；
（4）远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在
视网膜的后方造成远视眼．
【解答】解：
（1）由图甲知，焦点到凸透镜的距离为20.0cm﹣10.0cm=10.0cm，所以凸透镜的焦距为f=10.0cm；
（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，凸透镜成倒立放大的实像，v=55cm﹣
25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻
度线处，在屏上能再次呈现清晰的像；
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm﹣10cm=6cm，u＜f时，凸透镜成正立放大
的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的
方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，
这种眼镜是用来矫正远视眼的．
故答案为：（1）10.0；（2）倒立；放大；40cm；（3）B；（4）远视．
28．在探究“物体动能的大小与哪些因素有关”的实验中，让小车从斜面上由静止释放，小车下滑后撞击斜
面底端的木块．请回答下列问题：
（1）小车进入水平面时的动能是由 重力势能 转化来的，实验时通过 木块被推动的距离 来比较动能大
小．
23 / 28（2）同一小东从斜面不同高度由静止释放，如图甲、乙所示，是探究动能大小与 速度 的关系，得出的结论
是： 当物体质量一定时，物体速度越大，动能越大 ．
（3）实验中若使用的木块质量较大，为确保实验仍有较明显的现象，有很多种方法．请答出一种方法： 增大
小车下滑的高度 ．
【考点】探究影响物体动能大小的因素．
【分析】（1）小车下滑过程中，重力势能减小，动能增大，重力势能转化为动能；
掌握转换法在实验中的应用，实验中通过观察木块被推动的距离来比较物体动能的大小；
（2）为了探究动能大小与速度的关系应控小球的制质量不变，改变小球的速度，结合题干中甲、乙两图分析
小球质量和高度的关系，便可得出结论；
（3）可以让小球到达水平面时速度小，或在水平面上受的摩擦力大两方面考虑．
【解答】解：
（1）小车下滑过程中重力势能转化为动能；实验中通过木块被小车推动的距离来比较动能的大小；
（2）在甲、乙两图中，使用同一个小车放置在不同的高度，控制了质量一定，改变了速度，所以甲、乙两图可以
探究动能大小与速度的关系，得出的结论是：当物体质量一定时，物体速度越大，动能越大；
（3）实验中若使用的木块质量较大，小车撞击木块时，木块移动的距离较小，实验现象不明显，为使实验有较
明显的现象，可以通过增大小车在斜面上的高度来增大小车的速度，从而增大小车的动能，增大对木块做功
的多少，增大木块在水平面上滑行的距离；也可以通过减小接触面粗糙程度的方法来减小摩擦力，使木块在
水平面上滑行距离增大．
故答案为：（1）重力势能；木块被推动的距离；（2）速度；当物体质量一定时，物体速度越大，动能越大；（3）增
大小车下滑的高度．
29．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮．为进 一步探究物体的浮
沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块 A、塑料块B和塑料块C（B 与A体积相同，C
与A质量相同）．
（1）他按图甲和乙进行了实验，测出铁块受到的浮力大小为 F ﹣F ，并与重力比较，由此得出了物体下沉
1 2
的条件．
（2）实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变 小，示数变小的原
因是： 铁块接触到容器底部 ．
（3）为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验
步骤就完成了探究．
①选择的塑料块是 B （B/C）．
②增加的步骤是 测出塑料块 B 的重力 G （用字母表示测得的物理量）．
③当满足 F ﹣F ＞ G （用测得的物理量表示）条件时，物体上浮．
1 2
24 / 28【考点】探究浮力大小的实验；物体的浮沉条件及其应用．
【分析】（1）根据称重法测浮力的大小；
（2）某一时刻测力计的示数会突然变小，是因另外受到一个向上力的作用来分析；
（3）①用塑料块探究物体的上浮条件，就要比较物体浸没时受到的浮力大小与其自身重力的关系，关键在于
如何得出密度小于水的塑料块浸没时受到的浮力大小．根据阿基米德原理，浮力大小与物体排开液体的密度
和体积两个因素有关，当两个因素都相同时，浮力大小也相同，由此，在（1）的基础上，可确定选择B塑料块；
②判断物体的浮沉，要比物体受到的浮力和重力的大小关系，由此确定确定增加的步骤；
③比较B塑料块受到的浮力与其重力的大小即可．
【解答】解：（1）根据称重法，铁块受到的浮力大小F=F ﹣F ；
1 2
（2）他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，说明铁块受到别外一个
向上的力作用，这是因为铁块接触到容器底部，受到容器底部施加的一个向上的作用力而使弹簧测力计示数
减小了；
（3）①根据题目条件，因B与A体积相同，根据影响浮力大小的因素，所以选用塑料B，其浸没时受到的浮力
大小等于铁块受到的浮力大小F ﹣F ；
1 2
②增加的步骤是用弹簧测力计测出B塑料块的重力G；
③当满足F ﹣F ＞G条件时，物体上浮．
1 2
故答案为：（1）F ﹣F ；
1 2
（2）铁块接触到容器底部；
（3）①B；②测出塑料块B的重力G；③F ﹣F ＞G．
1 2
30．在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯、“10Ω 1A”的滑动变阻器、四节新
干电池等．
（l）连接电路时开关应 断开 ．
（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入 电路的电阻最大．
（3）闭合开关，发现灯泡不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别
将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻 器两端时，电压表无示数，则肯定出现
故障的元件是 开关 ．
（4）排除故障后继续实验，滑片 P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑
片P向 右 端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是
1.14 W．
（5）若用该电路测量规格是“2.5V 0.3A”灯泡的额定功率，须对实验进行适当调整，写出你的做法 ．
方法一： 换最大阻值较大的滑动变阻器（或串联定值） ；
方法二： 减小电池个数 ．
25 / 28【考点】电功率的测量；欧姆定律的应用．
【分析】（1）连接电路时开关应断开；
（2）电压表选用大量程，电流表选用小量程，并注意变阻器接线柱与电压接线柱的接法；
（3）电流表在干路上，无示数，说明电路故障为断路；如果电压有示数，说明与电压表串联的元件是完好的；
如果无示数，说明与电压表串联的元件有断路，或与电压表并联的元件短路或电路中无电源，据此判断故障
所在；（4）根据灯的额定电压确定电压表的量程读数，比较实际电压和额定电压的大小，根据分压原理确定
滑片移动的方向；认清电流表的分度值读数，由P =U I计算灯的额定功率；
额 额
（5）①计算灯正常工作时的电阻，电源电压为4×1.5V=6V，求出滑动变阻器分得的电压，由分压原理求出变
阻的最小电阻；
②减小电源电压来达到目的．
【解答】解：（1）为保护电路元件，连接电路时，开关应断开；
（2）3.8V＞3V，由图丙知，电流表选用小量程；要使闭合开关时滑动变阻器连入电路的电阻最大，滑片以右部
分的电阻丝连入电路，如右图所示；
（3）闭合开关，发现灯泡不亮，两电表均无示数，则此电路为断路；在开关闭合状态下，将电压表接在电源两
端时，电压表有示数，说明电源、电压表是完好的；电压表接在开关两端时有示数，说明开关以外的电路是通
路，而开关是断开的，所以，肯定出现故障的元件是开关（电压表接在滑动变阻器两端，因无电源，没有示数）
（4）灯的额定电压为3.8V＞3V，电压表选用大量程，分度值为0.5V，示数为3V，所以，为使灯正常发光，应增
加灯的电压，减小变阻器的电压，根据分压原理，变阻器连入电路中的电阻减小，滑动变阻器的滑片向右移动；
电流表小量程的分度值为0.02A，示数为0.3A，小灯泡的额定功率P =U I=3.8V×0.3A=1.14W；
额 额
（5）方法一：灯正常工作时的电阻R = = ≈8.3Ω，滑动变阻器要分去的电压U =6V﹣2.5V=3.5V的电
L 滑
压，灯才能正常工作，根据分压原理， = ，滑动变阻器的电阻至少为R = ×R =
滑 L
×8.3Ω≈11.62Ω，所以，可换最大阻值较大的滑动变阻器（或串联定值）；
方法二：由上面的计算可知，“10Ω 1A”的滑动变阻器最大阻值连入电路时，灯的电压仍高于2.5V，所以，也
可以采用减小电池个数的方法来减小电源电压达到使灯正常发光的目的．
故答案为：（1）断开；
（2）如上图所示；
（3）开关；
（4）右；1.14；
（5）方法一：换最大阻值较大的滑动变阻器（或串联定值）；方法二：减小电池个数．
26 / 2831．为研究纸锥下落的运动情况，小华查阅资料了解到，物体下落过程中会受到空气阻力的作用，阻力f的大
小与物体的迎风面积S和速度v的二次方成正比，公式为f=kSv2 （k为比例常数）．
现用一张半径为R、面密度ρ（厚度和质量分布均匀的物体，其质量与面积之比称为面密度）的圆纸片，按图
甲所示将圆纸片裁剪成圆心角为n°的扇形，然后做成如图乙所示的纸锥，纸锥的底面积为S（即为纸锥的迎
0
风面积），让纸锥从足够高处静止下落．
（1）纸锥在整个竖直下落过程中的运动状态是 C ．
A．一直加速
B．一直匀速
C．先加速后匀速
D．先加速后减速
（2）下落过程中纸锥能达到的最大速度为 ．
【考点】速度与物体运动．
【分析】（1）纸锥从足够高处静止下落，刚开始速度小，根据公式f=kSv2可知，纸锥受到的阻力小于重力，做加
速运动；随着速度越来越大，阻力会越来越大，直到阻力等于重力，纸锥受到平衡力的作用，做匀速直线运动；
（2）当纸锥受到的阻力等于重力时，二力平衡，纸锥速度达到最大，保持匀速直线运动状态，根据阻力等于重
力列出等式，解出最大速度．
【解答】解：（1）纸锥从足够高处静止下落，刚开始速度小，根据公式f=kSv2可知，纸锥受到的阻力小于重力，
做加速运动；随着速度越来越大，阻力会越来越大，直到阻力等于重力，纸锥受到平衡力的作用，做匀速直线
运动，所以纸锥在整个竖直下落过程中的运动状态是先加速后匀速；
（2）当纸锥受到的阻力等于重力时，二力平衡，纸锥速度达到最大，保持匀速直线运动状态，
所以有f=G，
即kS v2=mg=ρg πR2，
0
下落过程中纸锥能达到的最大速度：
v= ．
27 / 28故答案为：（1）C；（2） ．
28 / 28
