2012年普通高等学校招生全国统一考试（安徽卷）
理科综合能力测试（物理）
第Ⅰ卷
（选择题 共120分）
本卷共20小题，每小题6分，共120分。在每小题给出的四个选项中，只有一项是符合题目要求的。
14．我国发射的“天宫一号”和“神州八号”在对接前，“天宫一号”的运行轨道高度为 350km，“神州八号”的
运行轨道高度为343km。它们的运行轨道均视为圆周，则
A．“天宫一号”比“神州八号”速度大
B．“天宫一号”比“神州八号”周期大
C．“天宫一号”比“神州八号”角速度大
D．“天宫一号”比“神州八号”加速度大
y(m)

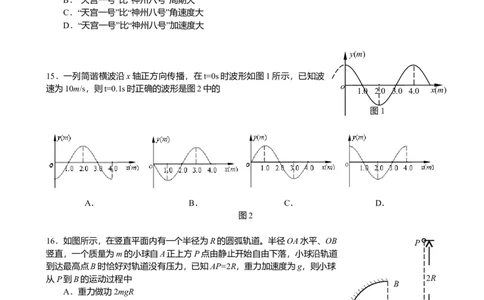

15．一列简谐横波沿x轴正方向传播，在t=0s时波形如图1所示，已知波
o
速为10m/s，则t=0.1s时正确的波形是图2中的 1.0 2.0 3.0 4.0 x(m)
图1
A． B． C． D．
图2
16．如图所示，在竖直平面内有一个半径为R的圆弧轨道。半径OA水平、OB P
竖直，一个质量为m的小球自A正上方P点由静止开始自由下落，小球沿轨道
到达最高点B时恰好对轨道没有压力，已知AP=2R，重力加速度为g，则小球
从P到B的运动过程中 2R
B
A．重力做功2mgR
B．机械能减少mgR R
C．合外力做功mgR
O
A
D．克服摩擦力做功
17．如图所示，放在固定斜面上的物块以加速度a沿斜面匀加速
下滑，若在物块上再施加一个竖直向下的恒力F，则
F
A．物块可能匀速下滑
B．物块将以加速度a匀加速下滑
C．物块将以大于a的加速度匀加速下滑
D．物块将以小于a的加速度匀加速下滑
第1页 | 共5页18．如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点 O处的电势为
0V，点A处的电势为6V，点B处的电势为3V，则电场强度的大小
为
A． B．
C． D．
、

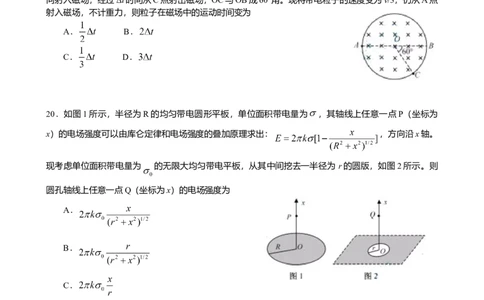

19．如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v从A点沿直径AOB方
向射入磁场，经过Δt时间从C点射出磁场，OC与OB成600角。现将带电粒子的速度变为v/3，仍从A点
射入磁场，不计重力，则粒子在磁场中的运动时间变为
A． B．
C． D．
20．如图1所示，半径为R的均匀带电圆形平板，单位面积带电量为 ，其轴线上任意一点P（坐标为
x）的电场强度可以由库仑定律和电场强度的叠加原理求出： ，方向沿x轴。
现考虑单位面积带电量为 的无限大均匀带电平板，从其中间挖去一半径为 r的圆版，如图2所示。则
圆孔轴线上任意一点Q（坐标为x）的电场强度为
A．
B．
C．
D．
第2页 | 共5页（在此卷上答题无效）
绝密★启用前
2012年普通高等学校招生全国统一考试（安徽卷）
理科综合能力测试（物理）
第Ⅱ卷
（非选择题 共180分）
考生注意事项：
请用0.5毫米黑色墨水签字笔在答题卡上作答，在试题卷上答题无效。

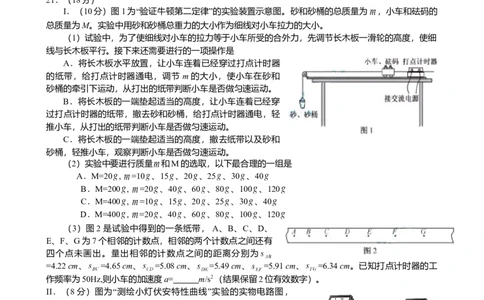

21．（18分）
I．（10分）图1为“验证牛顿第二定律”的实验装置示意图。砂和砂桶的总质量为 ，小车和砝码的
总质量为M。实验中用砂和砂桶总重力的大小作为细线对小车拉力的大小。
（1）试验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一滑轮的高度，使细
线与长木板平行。接下来还需要进行的一项操作是
A．将长木板水平放置，让小车连着已经穿过打点计时器
的纸带，给打点计时器通电，调节 m的大小，使小车在砂和
砂桶的牵引下运动，从打出的纸带判断小车是否做匀速运动。
B．将长木板的一端垫起适当的高度，让小车连着已经穿
过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻
推小车，从打出的纸带判断小车是否做匀速运动。
C．将长木板的一端垫起适当的高度，撤去纸带以及砂和
砂桶，轻推小车，观察判断小车是否做匀速运动。
（2）实验中要进行质量 和M的选取，以下最合理的一组是
A．M=20 , =10 、15 、20 、25 、30 、40
B．M=200 , =20 、40 、60 、80 、100 、120
C．M=400 , =10 、15 、20 、25 、30 、40
D．M=400 , =20 、40 、60 、80 、100 、120
（3）图2 是试验中得到的一条纸带， A、B、C、D、
E、F、G为7个相邻的计数点，相邻的两个计数点之间还有
四个点未画出。量出相邻的计数点之间的距离分别为
=4.22 cm、 =4.65 cm、 =5.08 cm、 =5.49 cm、 =5.91 cm、 =6.34 cm。已知打点计时器的工
作频率为50Hz,则小车的加速度a= m/s2 （结果保留2位有效数字）。
II．（8分）图为“测绘小灯伏安特性曲线”实验的实物电路图，
已知小灯泡额定电压为2.5V。
（1）完成下列实验步骤：
①闭合开关前，调节滑动变阻器的滑片，
②闭合开关后，逐渐移动变阻器的滑片， ；
③断开开关，……。根据实验数据在方格纸上作出小灯
泡灯丝的伏安特性曲线。
- +
（2）在虚线框中画出与实物电路相应的电路图。
22．（14分）
质量为0.1 kg 的弹性球从空中某高度由静止开始下落，该下落过程对应的 图象如图所示。球与水
第3页 | 共5页平地面相碰后离开地面时的速度大小为碰撞前的3/4。设球受到的空气阻力大小恒为f，取 =10 m/s2, 求：
（1）弹性球受到的空气阻力f的大小；
v(m/s)
（2）弹性球第一次碰撞后反弹的高度h。
4
O 0.5 t(s)

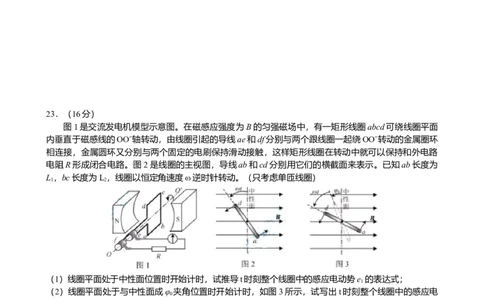

23．（16分）
图1是交流发电机模型示意图。在磁感应强度为B的匀强磁场中，有一矩形线圈abcd可绕线圈平面
内垂直于磁感线的OO˝轴转动，由线圈引起的导线ae和df分别与两个跟线圈一起绕OO˝转动的金属圈环
相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路
电阻R形成闭合电路。图2是线圈的主视图，导线ab和cd分别用它们的横截面来表示。已知ab长度为
L，bc长度为L，线圈以恒定角速度ω逆时针转动。（只考虑单匝线圈）
1 2
（1）线圈平面处于中性面位置时开始计时，试推导t时刻整个线圈中的感应电动势e 的表达式；
1
（2）线圈平面处于与中性面成φ 夹角位置时开始计时，如图3所示，试写出t时刻整个线圈中的感应电
0
动势e 的表达式；
2
（3）若线圈电阻为r，求线圈每转动一周电阻R上产生的焦耳热。（其它电阻均不计）
第4页 | 共5页24．（20分）
如图所示，装置的左边是足够长的光滑水平面，一轻质弹簧左端固定，右端连接着质量 M=2kg的小
物块A。装置的中间是水平传送带，它与左右两边的台面等高，并能平滑对接。传送带始终以 u=2m/s 的
速率逆时针转动。装置的右边是一光滑的曲面，质量m=1kg的小物块B从其上距水平台面h=1.0m处由静
止释放。已知物块B与传送带之间的摩擦因数μ=0.2，l=1.0m。设物块A、B中间发生的是对心弹性碰撞，
第一次碰撞前物块A静止且处于平衡状态。取g=10m/s2。
（1）求物块B与物块A第一次碰撞前速
度大小；
（2）通过计算说明物块B与物块A第一
次碰撞后能否运动到右边曲面上？
（3）如果物块A、B每次碰撞后，物块
A再回到平衡位置时都会立即被锁定，而当他
们再次碰撞前锁定被解除，试求出物块B第n
次碰撞后的运动速度大小。
