文档内容
2025/2/4
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
1
第一篇
矿业工程技术
第1章 工程测量与地质
第2章 矿业工程材料
第3章 矿井系统与工程设计
第4章 矿区地面工业建筑工程
第5章 凿岩爆破工程
第6章 井巷工程
第7章 露天矿山工程
2
12025/2/4
➢ 第一篇矿业工程技术
3分
3分
1分
7分 70分
10分
45分
1分
3
第2章
矿业工程材料
2.1混凝土材料
2.2金属材料
2.3其他工程材料
4
22025/2/4
混凝土材料
2.1.1水泥的性能及其应用
2.1.2混凝土的组成和技术要求
5
➢ 2.1.1水泥的性能及其应用
1）按用途及性能分类
1.水泥的基本组成及其分类
2）按其主要水硬性物质名称分类
1）细度
2）凝结时间
2.水泥的性能指标 3）体积安定性（水泥安定性）
4）强度
5）水化热
3.矿业工程中水泥品种的选用
6
32025/2/4
➢ 2.1.1水泥的性能及其应用
1.水泥的基本组成及其分类
水泥是一种水硬性胶凝材料，加入适量水后，成为塑性浆体，
既能在空气中硬化，又能在水中硬化，并能将砂、石等散粒或纤
维材料牢固地胶结在一起。
水泥中的混合材有提高水泥产量、降低水泥强度等级、减少
水化热、改善水泥性能等作用。
7
➢ 2.1.1水泥的性能及其应用
【2021年】水泥中混合材的作用有（）。
A.改善水泥性能
B.提高水泥硬化后的强度
C.降低水泥强度等级
D.减少水化热
E.提高水泥产量
【答案】ACDE
8
42025/2/4
➢ 2.1.1水泥的性能及其应用
1）按用途及性能分类
（1）通用水泥，即硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸
盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐
水泥。（硅酸盐）
（2）专用水泥，具有专门用途的水泥。如：油井水泥专用于
油井、气井的固井工程，道路硅酸盐水泥适用于道路路面和对耐
磨、抗干缩等性能要求较高的其他工程。
（3）特种水泥，某种性能比较突出，能发挥特殊作用或具有
特别功能的水泥。如：快硬硅酸盐水泥、低热矿渣硅酸盐水泥、
膨胀硫铝酸盐水泥。
9
➢ 2.1.1水泥的性能及其应用
【2019年】配置C60高强混凝土时，不宜选用（）水泥。
A.普通
B.粉煤灰
C.火山灰
D.硅酸盐
E.矿渣
【答案】BCE
10
52025/2/4
➢ 2.1.1水泥的性能及其应用
【2023年】下列水泥品种，属于特性水泥的有（）。
A.快硬硅酸盐水泥
B.火山灰硅酸盐水泥
C.膨胀硫铝酸盐水泥
D.道路硅酸盐水泥
E.低热矿渣硅酸盐水泥
【答案】ACE
11
➢ 2.1.1水泥的性能及其应用
2）按其主要水硬性物质名称分类
（1）硅酸盐水泥是以硅酸盐为主要成分的水泥熟料、一定量
的混合材料和适量石膏，经共同磨细而成。
（2）铝酸盐水泥具有快硬、早强的特点，主要用于紧急抢修
工程、早强工程、冬期施工、抗腐蚀、抗冻等工程。
（3）硫铝酸盐水泥具有早强、自由膨胀较小的特点，适用于
抢修工程、锚固和地下工程等。
（4）铁铝酸盐水泥不仅具有凝结速度快、早期强度高的特点，
其抗冻性、耐腐蚀性和耐磨性也较好，常用于抢修工程。
（5）氟铝酸盐水泥水化热大，且放热量集中，具有长期强度
稳定、低温硬化性能好的特点，主要用于工期紧急的工程，如国
防、道路和特殊抢修工程等。
12
62025/2/4
➢ 2.1.1水泥的性能及其应用
2.水泥的性能指标
与水泥有关的性能指标包括细度、凝结时间、
体积安定性、强度和水化热等方面。
1）细度
水泥颗粒的粗细对水泥的性质有很大的影响。
水泥颗粒粒径愈细，与水起反应的表面积愈大，
水化愈快，其早期强度和后期强度都较高。
硅酸盐水泥细度采用透气式比表面积仪检验，
要求其比表面积大于300㎡/kg；其他五类水泥细
度用筛析法检验，要求在80μm标准筛上的筛余量
不得超过10%。
13
➢ 2.1.1水泥的性能及其应用
【2015年二建】水泥的性能指标包括（）等。
A.细度
B.坍落度
C.体积安定性
D.和易性
E.强度
【答案】ACE
14
72025/2/4
➢ 2.1.1水泥的性能及其应用
【2023年二建】采用80μm标准筛检验矿渣硅酸盐水泥细度，
取样25g，要求筛余量不超过（）。
A.0.25g
B.0.50g
C.2.50g
D.5.00g
【答案】C
15
➢ 2.1.1水泥的性能及其应用
2）凝结时间
凝 初凝时间：从水泥加水拌合起至水泥浆开始失去可塑性所需的时间。
结
时
终凝时间：从水泥加水拌合起至水泥浆完全失去可塑性并开始产生强度所需的时间。
间
加水拌和 开始失塑 完全失塑
初凝时间≥45min 产生强度
终凝时间（硅酸盐≤6.5h，其他≤10h）
水泥 水泥浆 彩泥 终凝后
16
82025/2/4
➢ 2.1.1水泥的性能及其应用
3）体积安定性（水泥安定性）
水泥的体积安定性是指水泥在凝结硬化过程中，体积变化的
均匀性。水泥中如含有过量的游离石灰、氧化镁或三氧化硫，在
凝结硬化时会出现龟裂、弯曲、松脆和崩溃等不安定现象。体积
安定性不合格的水泥属于废品，工程中不得使用体积安定性不合
格的水泥。
混凝土裂缝
17
➢ 2.1.1水泥的性能及其应用
【2016年】水泥体积安定性不良的原因一般是由于（）。
A.水泥颗粒太细
B.含水量超标
C.熟料中掺入的石膏量不足
D.熟料中存在游离氧化钙和氧化镁
【答案】D
18
92025/2/4
➢ 2.1.1水泥的性能及其应用
4）强度
水泥的强度是指水泥胶砂硬化试体所能承受外力破坏的能力，
用MPa表示。根据受力形式的不同，水泥强度通常分为抗压强度、
抗折强度和抗拉强度三种。
硅酸盐水泥分三个强度等级6个类型，即42.5、42.5R、52.5、
52.5R、62.5、62.5R；42.5级水泥的28d抗压强度应不小于
42.5MPa。
胶砂法试块 抗压强度仪
19
➢ 2.1.1水泥的性能及其应用
【2020年二建】根据受力形式的不同，表征水泥强度的指标
通常有（）。
A.抗压强度
B.抗拉强度
C.抗折强度
D.抗剪强度
E.抗扭强度
【答案】ABC
20
102025/2/4

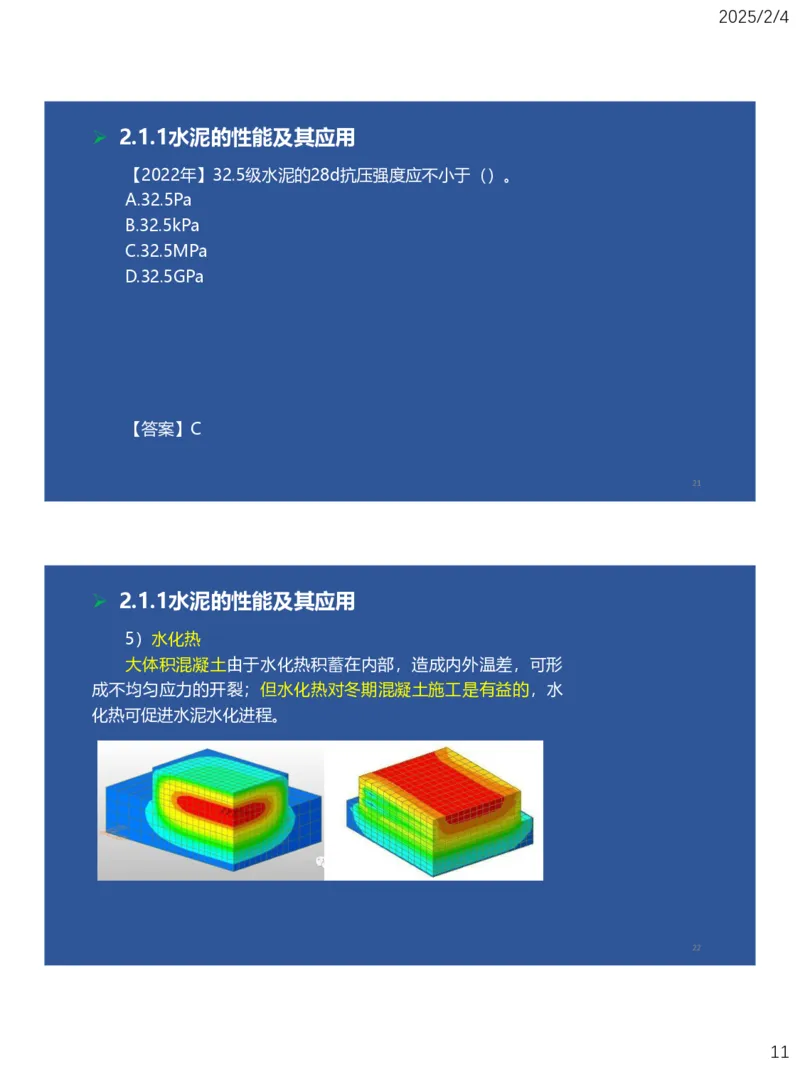

➢ 2.1.1水泥的性能及其应用
【2022年】32.5级水泥的28d抗压强度应不小于（）。
A.32.5Pa
B.32.5kPa
C.32.5MPa
D.32.5GPa
【答案】C
21
➢ 2.1.1水泥的性能及其应用
5）水化热
大体积混凝土由于水化热积蓄在内部，造成内外温差，可形
成不均匀应力的开裂；但水化热对冬期混凝土施工是有益的，水
化热可促进水泥水化进程。
22
112025/2/4

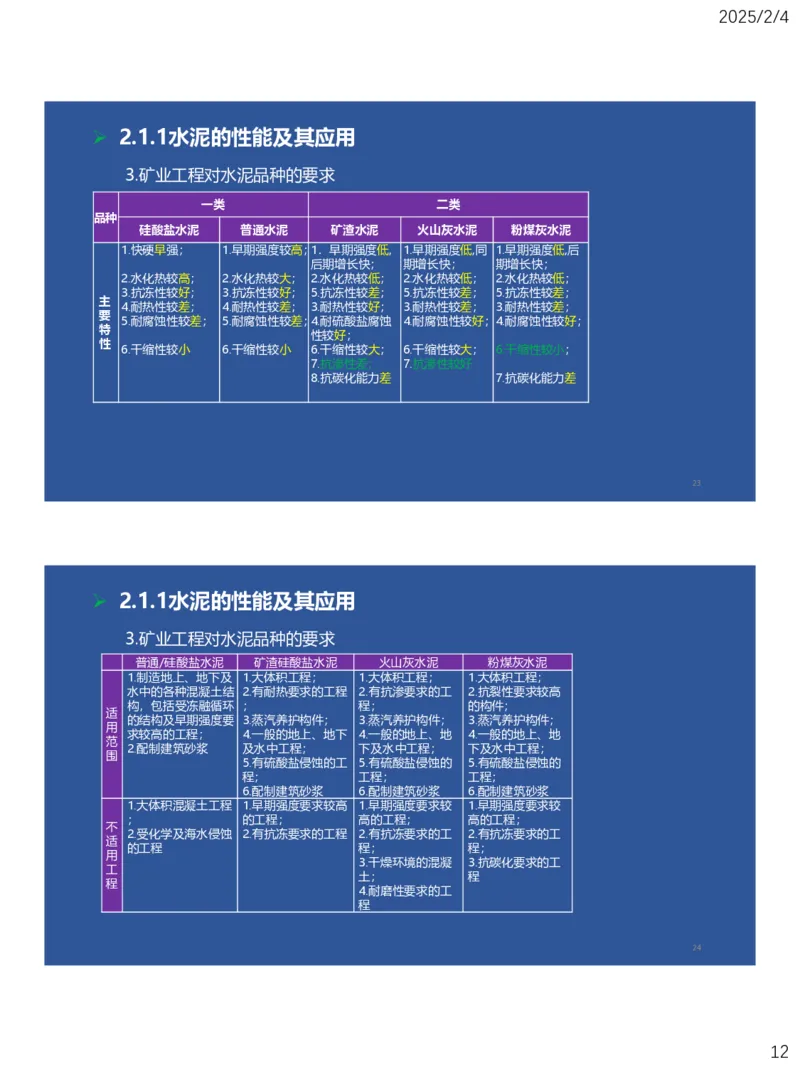

➢ 2.1.1水泥的性能及其应用
3.矿业工程对水泥品种的要求
一类 二类
品种
硅酸盐水泥 普通水泥 矿渣水泥 火山灰水泥 粉煤灰水泥
1.快硬早强； 1.早期强度较高；1．早期强度低, 1.早期强度低,同 1.早期强度低,后
后期增长快； 期增长快； 期增长快；
2.水化热较高； 2.水化热较大； 2.水化热较低； 2.水化热较低； 2.水化热较低；
3.抗冻性较好； 3.抗冻性较好； 5.抗冻性较差； 5.抗冻性较差； 5.抗冻性较差；
主
4.耐热性较差； 4.耐热性较差； 3.耐热性较好； 3.耐热性较差； 3.耐热性较差；
要
5.耐腐蚀性较差； 5.耐腐蚀性较差；4.耐硫酸盐腐蚀 4.耐腐蚀性较好；4.耐腐蚀性较好；
特
性较好；
性
6.干缩性较小 6.干缩性较小 6.干缩性较大； 6.干缩性较大； 6.干缩性较小；
7.抗渗性差； 7.抗渗性较好
8.抗碳化能力差 7.抗碳化能力差
23
➢ 2.1.1水泥的性能及其应用
3.矿业工程对水泥品种的要求
普通/硅酸盐水泥 矿渣硅酸盐水泥 火山灰水泥 粉煤灰水泥
1.制造地上、地下及 1.大体积工程； 1.大体积工程； 1.大体积工程；
水中的各种混凝土结 2.有耐热要求的工程 2.有抗渗要求的工 2.抗裂性要求较高
构，包括受冻融循环 ； 程； 的构件；
适
的结构及早期强度要 3.蒸汽养护构件； 3.蒸汽养护构件； 3.蒸汽养护构件；
用
求较高的工程； 4.一般的地上、地下 4.一般的地上、地 4.一般的地上、地
范
2.配制建筑砂浆 及水中工程； 下及水中工程； 下及水中工程；
围
5.有硫酸盐侵蚀的工 5.有硫酸盐侵蚀的 5.有硫酸盐侵蚀的
程； 工程； 工程；
6.配制建筑砂浆 6.配制建筑砂浆 6.配制建筑砂浆
1.大体积混凝土工程 1.早期强度要求较高 1.早期强度要求较 1.早期强度要求较
； 的工程； 高的工程； 高的工程；
不
2.受化学及海水侵蚀 2.有抗冻要求的工程 2.有抗冻要求的工 2.有抗冻要求的工
适
的工程 程； 程；
用
3.干燥环境的混凝 3.抗碳化要求的工
工
土； 程
程
4.耐磨性要求的工
程
24
122025/2/4
➢ 2.1.1水泥的性能及其应用
【2021年】刚性混凝土防水层不得选用的水泥品种是（）。
A.普通硅酸盐水泥
B.硅酸盐水泥
C.矿渣硅酸盐水泥
D.火山灰质硅酸盐水泥
【答案】C
25
➢ 2.1.1水泥的性能及其应用
【2021年二建】抗冻性能较好的水泥品种有（）。
A.硅酸盐水泥
B.普通硅酸盐水泥
C.矿渣硅酸盐水泥
D.火山灰质硅酸盐水泥
E.粉煤灰硅酸盐水泥
【答案】AB
26
132025/2/4

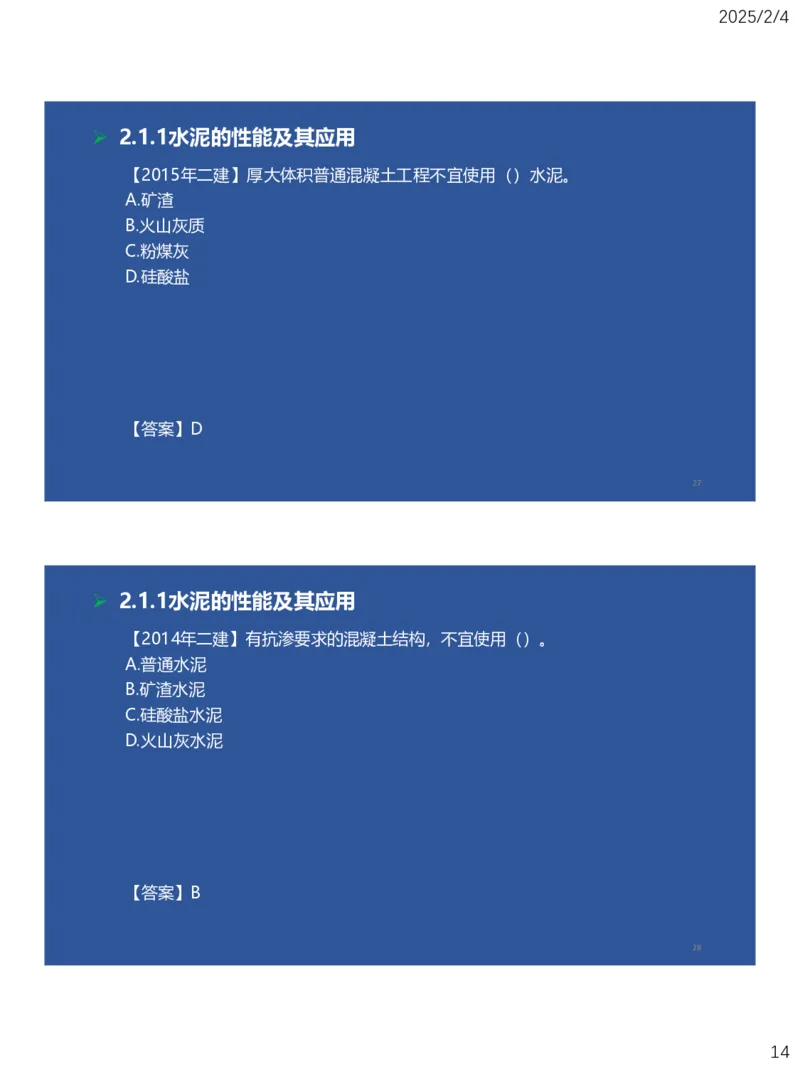

➢ 2.1.1水泥的性能及其应用
【2015年二建】厚大体积普通混凝土工程不宜使用（）水泥。
A.矿渣
B.火山灰质
C.粉煤灰
D.硅酸盐
【答案】D
27
➢ 2.1.1水泥的性能及其应用
【2014年二建】有抗渗要求的混凝土结构，不宜使用（）。
A.普通水泥
B.矿渣水泥
C.硅酸盐水泥
D.火山灰水泥
【答案】B
28
142025/2/4
➢ 2.1.1水泥的性能及其应用
水泥的基本组成：混合材：提高产量、降低强度、减少水化热、改善水泥性能
水泥品种：按用途及性能分类：通用水泥、专用水泥、特种水泥
细度：硅酸盐透气式比表面积仪、其他细度用筛析法
凝结时间：初凝时间≥45min，终凝时间6.5/10h
水泥的性能指标 体积安定性（水泥安定性）
强度：水泥胶砂硬化试体：抗压、抗折和抗拉强度
水化热
矿业工程对水泥品种的要求
29
End
Thanks!
30
152025/2/4
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
31
混凝土材料
2.1.1水泥的性能及其应用
2.1.2混凝土的组成和技术要求
32
162025/2/4

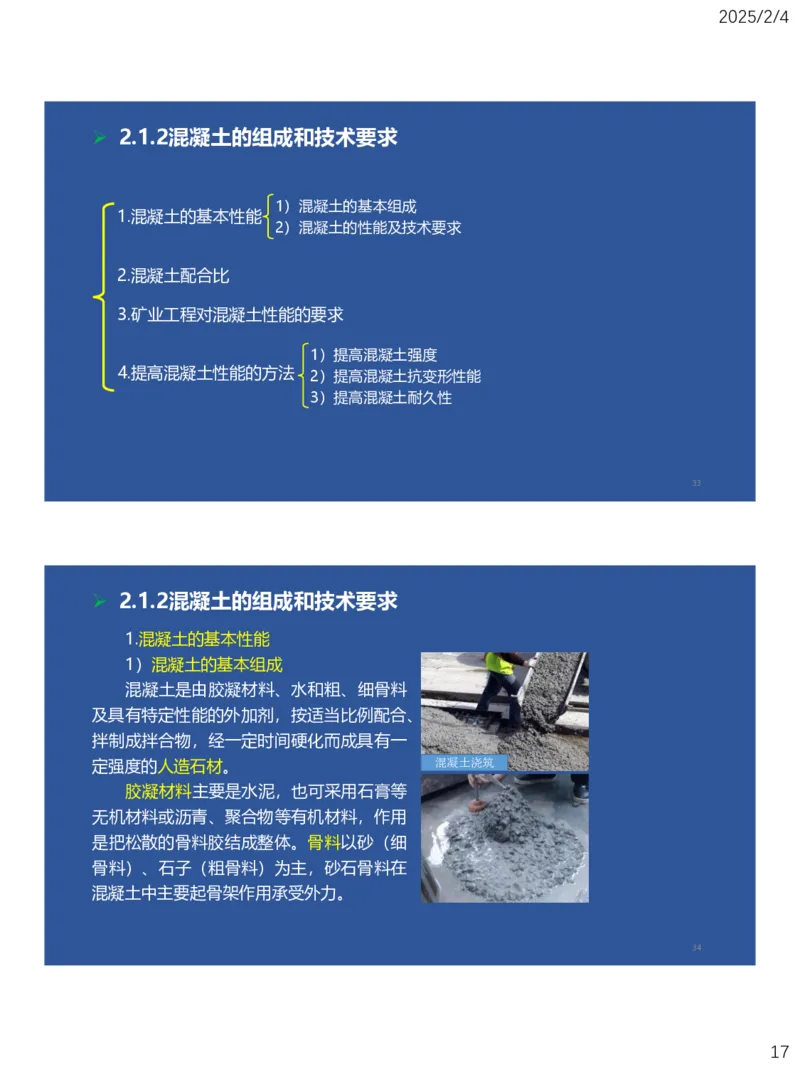

➢ 2.1.2混凝土的组成和技术要求
1）混凝土的基本组成
1.混凝土的基本性能
2）混凝土的性能及技术要求
2.混凝土配合比
3.矿业工程对混凝土性能的要求
1）提高混凝土强度
4.提高混凝土性能的方法 2）提高混凝土抗变形性能
3）提高混凝土耐久性
33
➢ 2.1.2混凝土的组成和技术要求
1.混凝土的基本性能
1）混凝土的基本组成
混凝土是由胶凝材料、水和粗、细骨料
及具有特定性能的外加剂，按适当比例配合、
拌制成拌合物，经一定时间硬化而成具有一
定强度的人造石材。 混凝土浇筑
胶凝材料主要是水泥，也可采用石膏等
无机材料或沥青、聚合物等有机材料，作用
是把松散的骨料胶结成整体。骨料以砂（细
骨料）、石子（粗骨料）为主，砂石骨料在
混凝土中主要起骨架作用承受外力。
34
172025/2/4
➢ 2.1.2混凝土的组成和技术要求
水泥和水作用形成水泥浆，包裹在砂粒表
面形成砂浆并填充砂粒间的空隙，砂浆又包裹
石子，并填充石子间的空隙而形成混凝土。在
混凝土硬化前，水泥浆起润滑作用，赋予混凝
土拌合物一定的流动性，便于施工。水泥浆硬 混凝土浇筑
化后起胶结作用，把砂石骨料胶结为一个整体，
成为坚硬的人造石材，产生强度，并具有耐久
性。砂、石作为混凝土的主要受力部分，起骨
架作用，砂子为细骨料，石子为粗骨料。
在混凝土拌和时或拌和前还可以掺入一定
量的外加剂和矿物掺合料以改善混凝土的性能。
35
➢ 2.1.2混凝土的组成和技术要求
（2）骨料
细骨料：制备混凝土拌合物时，宜选用级配良好、质地坚硬、
颗粒洁净的天然砂、人工砂和混合砂。配制混凝土时宜优先选用
Ⅱ区砂。Ⅱ区砂宜用于强度等级C30〜C60及有抗冻、抗渗或其他
要求的混凝土；Ⅰ区砂宜用于强度等级大于C60的混凝土；Ⅲ区砂
宜用于强度等级小于C30的混凝土和建筑砂浆。
对于泵送混凝土用砂，宜选用中砂。
36
182025/2/4

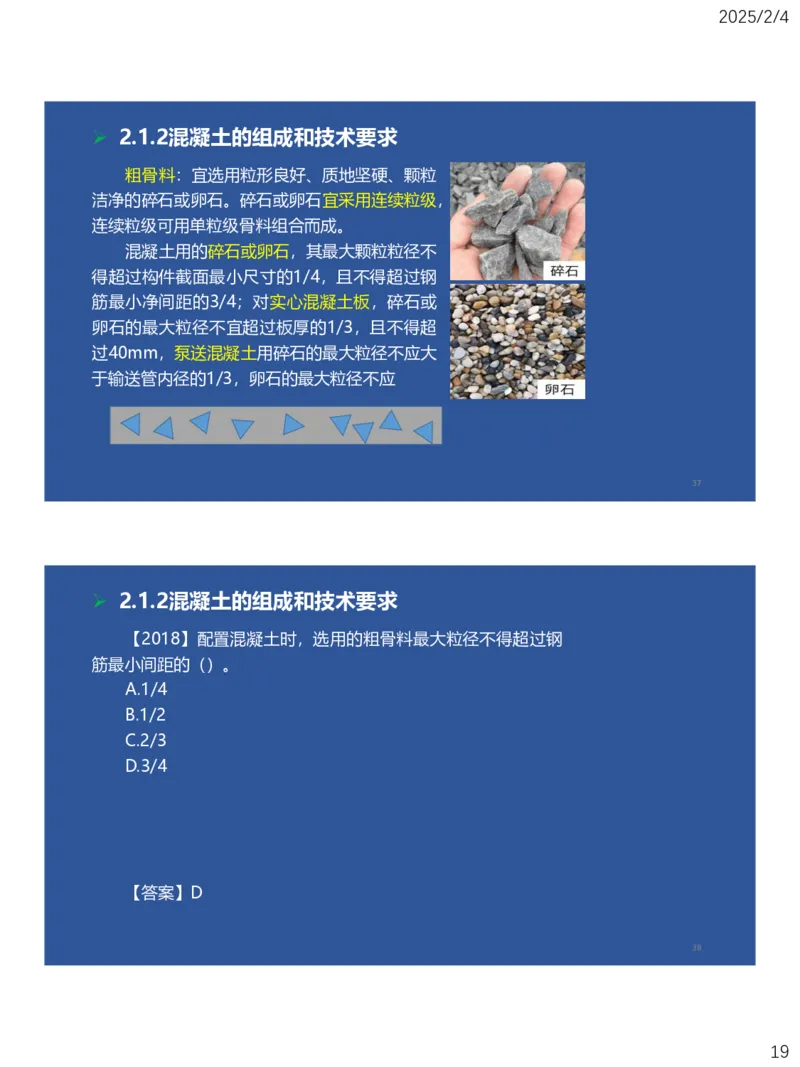

➢ 2.1.2混凝土的组成和技术要求
粗骨料：宜选用粒形良好、质地坚硬、颗粒
洁净的碎石或卵石。碎石或卵石宜采用连续粒级，
连续粒级可用单粒级骨料组合而成。
混凝土用的碎石或卵石，其最大颗粒粒径不
得超过构件截面最小尺寸的1/4，且不得超过钢
筋最小净间距的3/4；对实心混凝土板，碎石或
卵石的最大粒径不宜超过板厚的1/3，且不得超
过40mm，泵送混凝土用碎石的最大粒径不应大
于输送管内径的1/3，卵石的最大粒径不应
37
➢ 2.1.2混凝土的组成和技术要求
【2018】配置混凝土时，选用的粗骨料最大粒径不得超过钢
筋最小间距的（）。
A.1/4
B.1/2
C.2/3
D.3/4
【答案】D
38
192025/2/4

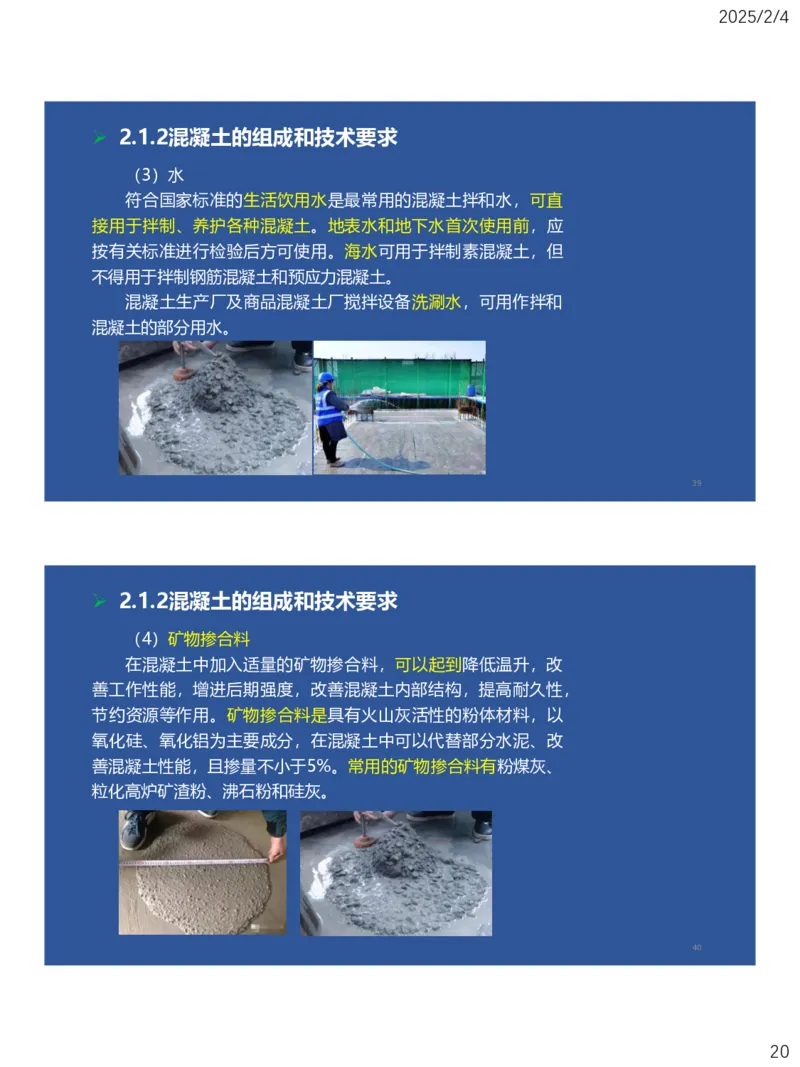

➢ 2.1.2混凝土的组成和技术要求
（3）水
符合国家标准的生活饮用水是最常用的混凝土拌和水，可直
接用于拌制、养护各种混凝土。地表水和地下水首次使用前，应
按有关标准进行检验后方可使用。海水可用于拌制素混凝土，但
不得用于拌制钢筋混凝土和预应力混凝土。
混凝土生产厂及商品混凝土厂搅拌设备洗涮水，可用作拌和
混凝土的部分用水。
39
➢ 2.1.2混凝土的组成和技术要求
（4）矿物掺合料
在混凝土中加入适量的矿物掺合料，可以起到降低温升，改
善工作性能，增进后期强度，改善混凝土内部结构，提高耐久性，
节约资源等作用。矿物掺合料是具有火山灰活性的粉体材料，以
氧化硅、氧化铝为主要成分，在混凝土中可以代替部分水泥、改
善混凝土性能，且掺量不小于5%。常用的矿物掺合料有粉煤灰、
粒化高炉矿渣粉、沸石粉和硅灰。
40
202025/2/4
➢ 2.1.2混凝土的组成和技术要求
（5）外加剂
外加剂的惨了一般不超过水泥质量5%。
改善混凝土拌合物流动性能的外加剂有各种减水剂、引气剂
和泵送剂等；
调节混凝土凝结时间、硬化性能的外加剂有缓凝剂、早强剂
和速凝剂等；
改善混凝土耐久性的外加剂有引气剂、防水剂和阻锈剂等；
改善混凝土其他性能的外加剂有加气剂、膨胀剂和防冻剂等。
混凝土浇筑
41
➢ 2.1.2混凝土的组成和技术要求
【2014年】关于混凝土的说法，正确的（）。
A.混凝土拌合时必须掺入一定量的外加剂
B.符合标准的生活饮用水可拌制各种混凝土
C.良好的骨料级配有利于控制混凝土的质量，但不利于节约
水泥
D.泵送混凝土宜选用细砂
【答案】B
42
212025/2/4

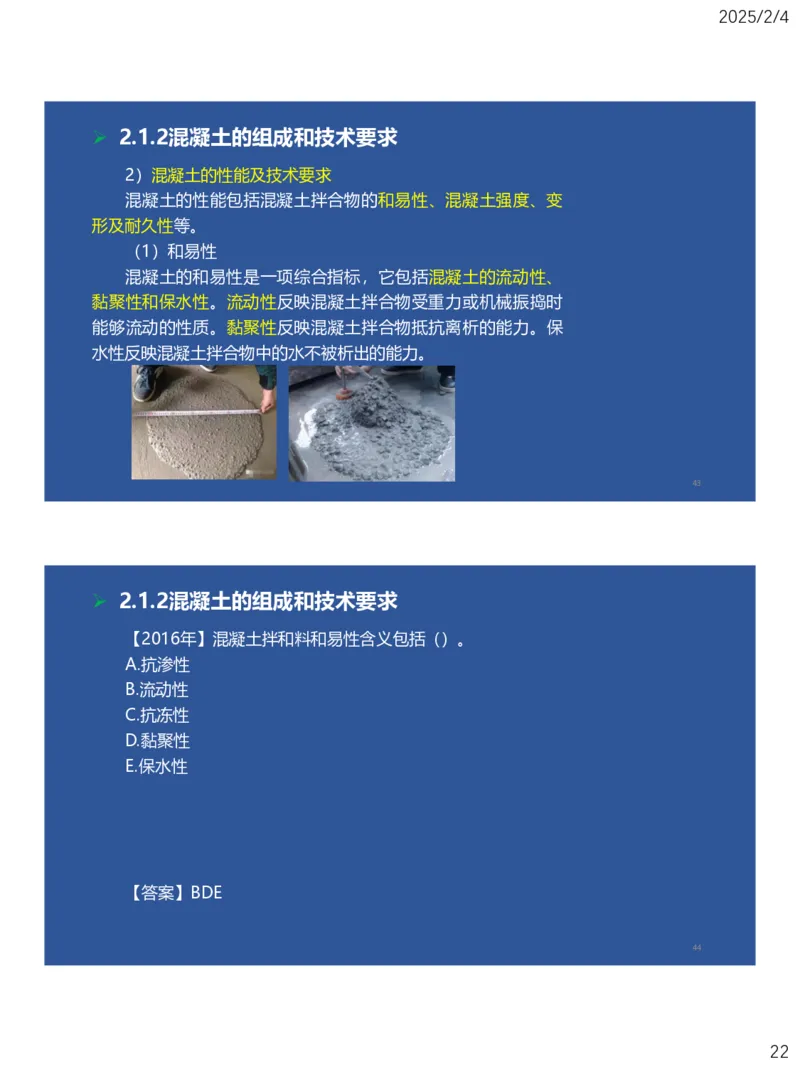

➢ 2.1.2混凝土的组成和技术要求
2）混凝土的性能及技术要求
混凝土的性能包括混凝土拌合物的和易性、混凝土强度、变
形及耐久性等。
（1）和易性
混凝土的和易性是一项综合指标，它包括混凝土的流动性、
黏聚性和保水性。流动性反映混凝土拌合物受重力或机械振捣时
能够流动的性质。黏聚性反映混凝土拌合物抵抗离析的能力。保
水性反映混凝土拌合物中的水不被析出的能力。
43
➢ 2.1.2混凝土的组成和技术要求
【2016年】混凝土拌和料和易性含义包括（）。
A.抗渗性
B.流动性
C.抗冻性
D.黏聚性
E.保水性
【答案】BDE
44
222025/2/4

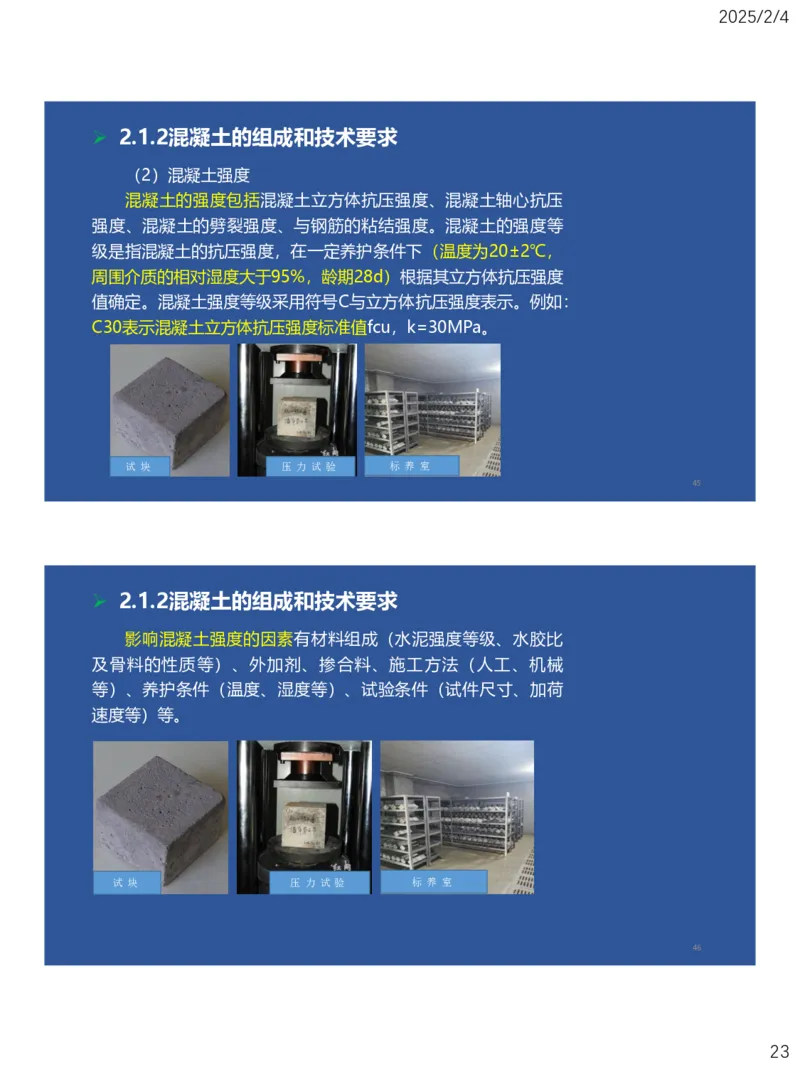

➢ 2.1.2混凝土的组成和技术要求
（2）混凝土强度
混凝土的强度包括混凝土立方体抗压强度、混凝土轴心抗压
强度、混凝土的劈裂强度、与钢筋的粘结强度。混凝土的强度等
级是指混凝土的抗压强度，在一定养护条件下（温度为20±2℃，
周围介质的相对湿度大于95%，龄期28d）根据其立方体抗压强度
值确定。混凝土强度等级采用符号C与立方体抗压强度表示。例如：
C30表示混凝土立方体抗压强度标准值fcu，k=30MPa。
试 块 压力试验 标养 室
45
➢ 2.1.2混凝土的组成和技术要求
影响混凝土强度的因素有材料组成（水泥强度等级、水胶比
及骨料的性质等）、外加剂、掺合料、施工方法（人工、机械
等）、养护条件（温度、湿度等）、试验条件（试件尺寸、加荷
速度等）等。
试 块 压力试验 标养 室
46
232025/2/4

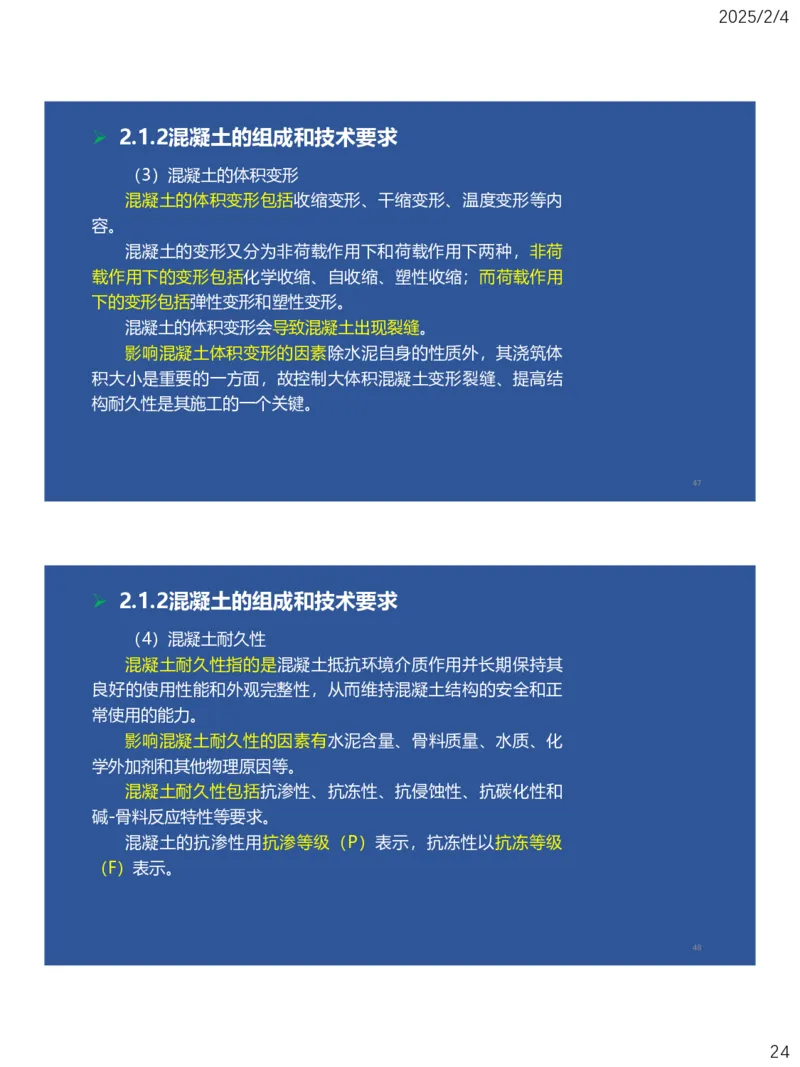

➢ 2.1.2混凝土的组成和技术要求
（3）混凝土的体积变形
混凝土的体积变形包括收缩变形、干缩变形、温度变形等内
容。
混凝土的变形又分为非荷载作用下和荷载作用下两种，非荷
载作用下的变形包括化学收缩、自收缩、塑性收缩；而荷载作用
下的变形包括弹性变形和塑性变形。
混凝土的体积变形会导致混凝土出现裂缝。
影响混凝土体积变形的因素除水泥自身的性质外，其浇筑体
积大小是重要的一方面，故控制大体积混凝土变形裂缝、提高结
构耐久性是其施工的一个关键。
47
➢ 2.1.2混凝土的组成和技术要求
（4）混凝土耐久性
混凝土耐久性指的是混凝土抵抗环境介质作用并长期保持其
良好的使用性能和外观完整性，从而维持混凝土结构的安全和正
常使用的能力。
影响混凝土耐久性的因素有水泥含量、骨料质量、水质、化
学外加剂和其他物理原因等。
混凝土耐久性包括抗渗性、抗冻性、抗侵蚀性、抗碳化性和
碱-骨料反应特性等要求。
混凝土的抗渗性用抗渗等级（P）表示，抗冻性以抗冻等级
（F）表示。
48
242025/2/4

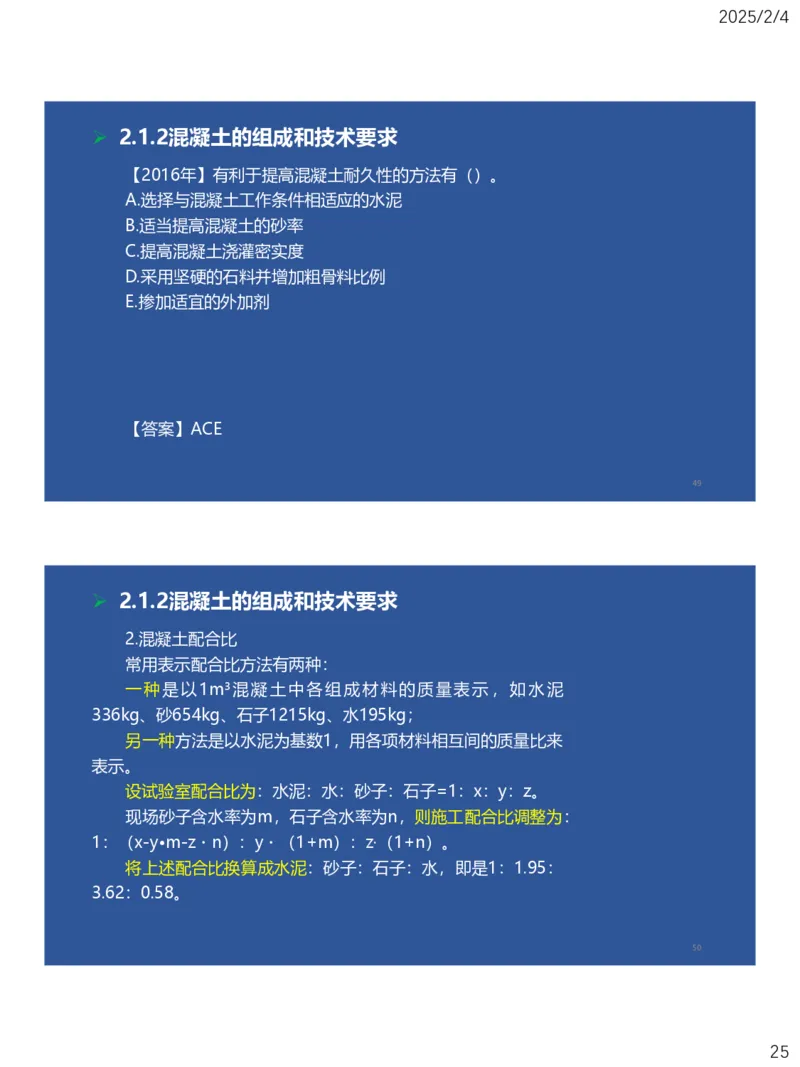

➢ 2.1.2混凝土的组成和技术要求
【2016年】有利于提高混凝土耐久性的方法有（）。
A.选择与混凝土工作条件相适应的水泥
B.适当提高混凝土的砂率
C.提高混凝土浇灌密实度
D.采用坚硬的石料并增加粗骨料比例
E.掺加适宜的外加剂
【答案】ACE
49
➢ 2.1.2混凝土的组成和技术要求
2.混凝土配合比
常用表示配合比方法有两种：
一种是以1m³混凝土中各组成材料的质量表示，如水泥
336kg、砂654kg、石子1215kg、水195kg；
另一种方法是以水泥为基数1，用各项材料相互间的质量比来
表示。
设试验室配合比为：水泥：水：砂子：石子=1：x：y：z。
现场砂子含水率为m，石子含水率为n，则施工配合比调整为：
1：（x-y•m-z・n）：y・（1+m）：z·（1+n）。
将上述配合比换算成水泥：砂子：石子：水，即是1：1.95：
3.62：0.58。
50
252025/2/4
➢ 2.1.2混凝土的组成和技术要求
【2017年二建】某混凝土的配合比为：水泥336kg、砂
654kg、石子1215kg、水195kg，则其水胶比是（）。
A.1.72
B.0.58
C.0.37
D.0.30
【答案】B
51
➢ 2.1.2混凝土的组成和技术要求
混凝土水灰比（W/C=水：水泥）是决定混凝土强度及其和
易性等性质的重要指标。
当混凝土以胶凝材料用量取代水泥用量时，则应采用水胶比
［混凝土中水与胶凝材料的质量比，W/B=水/胶凝材料=水/（水
泥+矿物掺合料）］的概念取代水灰比。如果混凝土中不掺矿物掺
合料，则该混凝土的水胶比就是通常说的水灰比，此时，水胶比
也成为影响混凝土结构密实等混凝土性能的一个重要参数。
混凝土的砂率（砂与砂石总和的质量比）也是影响混凝土浇
筑及其工作性能的重要参数。
52
262025/2/4
➢ 2.1.2混凝土的组成和技术要求

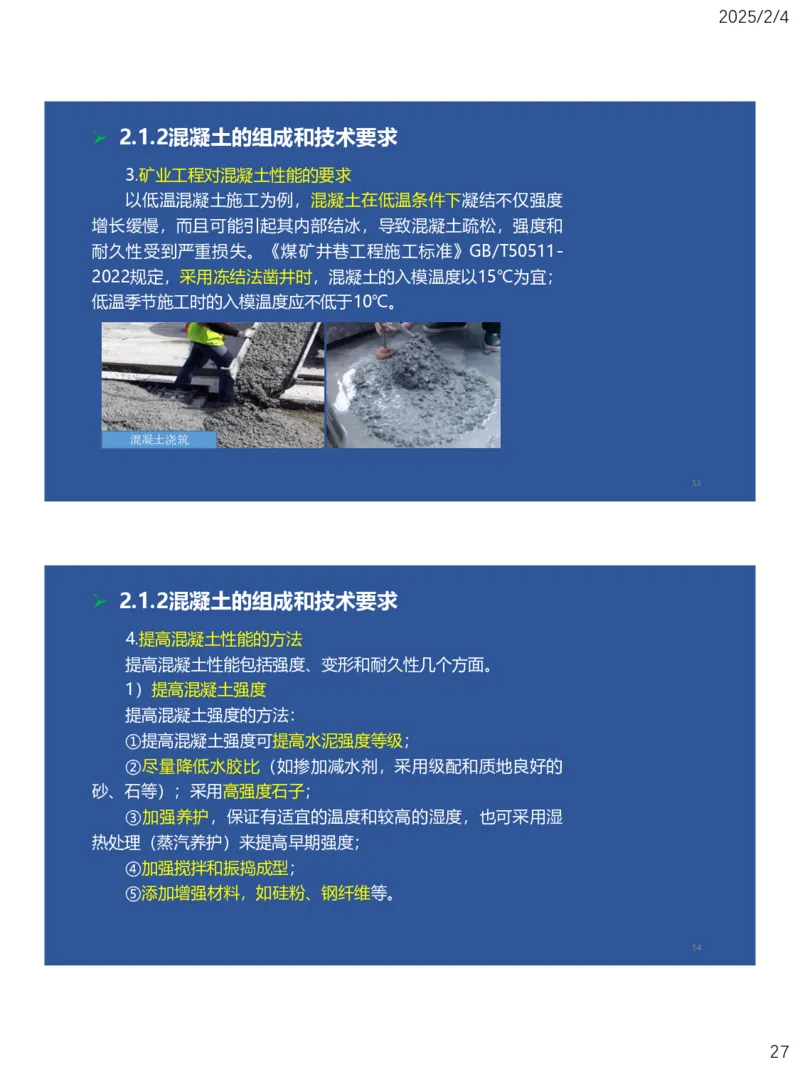

3.矿业工程对混凝土性能的要求
以低温混凝土施工为例，混凝土在低温条件下凝结不仅强度
增长缓慢，而且可能引起其内部结冰，导致混凝土疏松，强度和
耐久性受到严重损失。《煤矿井巷工程施工标准》GB/T50511-
2022规定，采用冻结法凿井时，混凝土的入模温度以15℃为宜；
低温季节施工时的入模温度应不低于10℃。
混凝土浇筑
53
➢ 2.1.2混凝土的组成和技术要求
4.提高混凝土性能的方法
提高混凝土性能包括强度、变形和耐久性几个方面。
1）提高混凝土强度
提高混凝土强度的方法：
①提高混凝土强度可提高水泥强度等级；
②尽量降低水胶比（如掺加减水剂，采用级配和质地良好的
砂、石等）；采用高强度石子；
③加强养护，保证有适宜的温度和较高的湿度，也可采用湿
热处理（蒸汽养护）来提高早期强度；
④加强搅拌和振捣成型；
⑤添加增强材料，如硅粉、钢纤维等。
54
272025/2/4

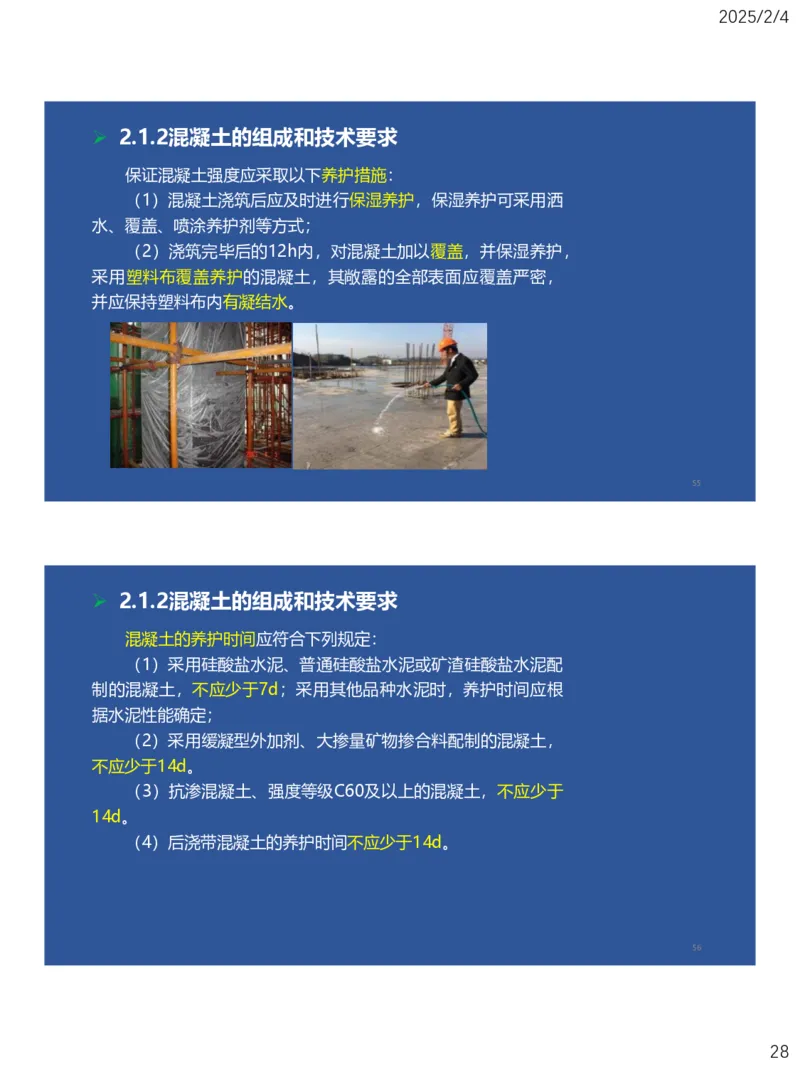

➢ 2.1.2混凝土的组成和技术要求
保证混凝土强度应采取以下养护措施：
（1）混凝土浇筑后应及时进行保湿养护，保湿养护可采用洒
水、覆盖、喷涂养护剂等方式；
（2）浇筑完毕后的12h内，对混凝土加以覆盖，并保湿养护，
采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，
并应保持塑料布内有凝结水。
55
➢ 2.1.2混凝土的组成和技术要求
混凝土的养护时间应符合下列规定：
（1）采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥配
制的混凝土，不应少于7d；采用其他品种水泥时，养护时间应根
据水泥性能确定；
（2）采用缓凝型外加剂、大掺量矿物掺合料配制的混凝土，
不应少于14d。
（3）抗渗混凝土、强度等级C60及以上的混凝土，不应少于
14d。
（4）后浇带混凝土的养护时间不应少于14d。
56
282025/2/4
➢ 2.1.2混凝土的组成和技术要求
2）提高混凝土抗变形性能
变形控制主要包括对干缩变形、温度变形控制等。
掺入一定量的钢纤维可以较大幅度提高混凝土的抗变形能力。
控制过大的干缩变形可通过限制水泥用量、保持一定骨料用
量的方法，以及选择合适的水泥品种，减小水胶比，充分捣实，
加强早期养护，利用钢筋的作用限制混凝土的变形过分发展等。
考虑混凝土的变形影响，混凝土结构中常留有伸缩缝。
57
➢ 2.1.2混凝土的组成和技术要求
【2024】与素混凝土相比，钢纤维混凝土的优点有（）
A.抗压强度大
B.抗弯强度小
C.耐冲击性能高
D.回弹率低
E.不产生裂缝
【答案】ACD
58
292025/2/4

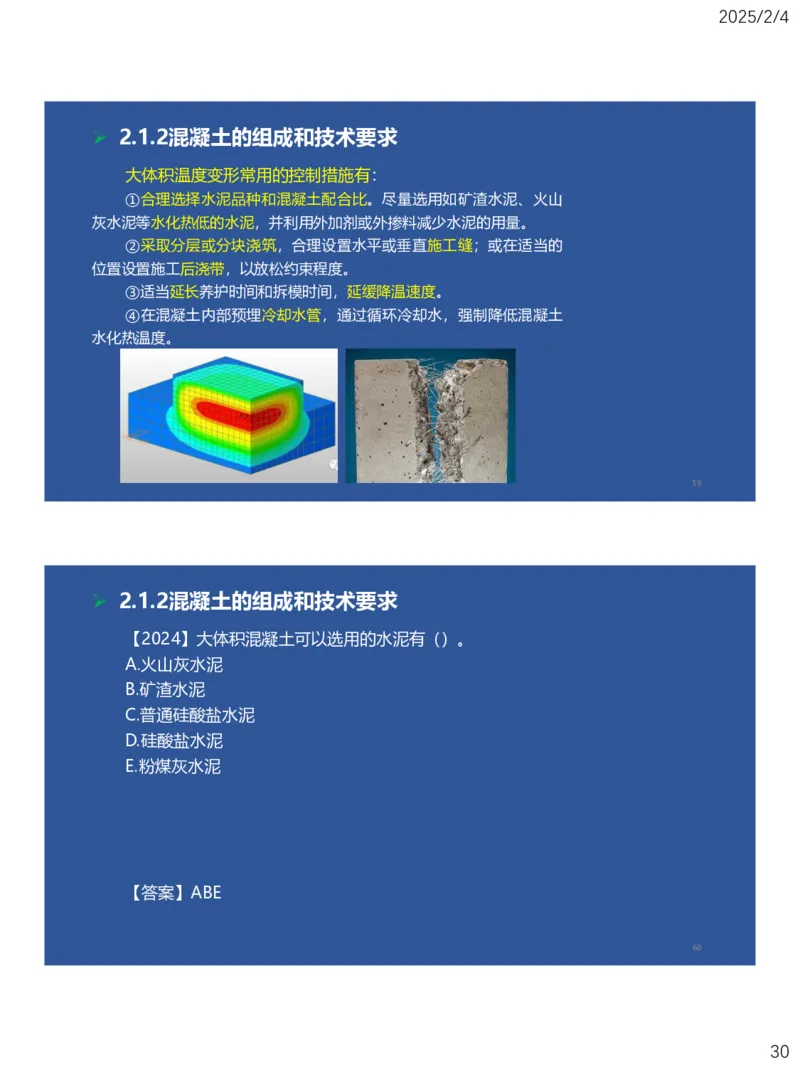

➢ 2.1.2混凝土的组成和技术要求
大体积温度变形常用的控制措施有：
①合理选择水泥品种和混凝土配合比。尽量选用如矿渣水泥、火山
灰水泥等水化热低的水泥，并利用外加剂或外掺料减少水泥的用量。
②采取分层或分块浇筑，合理设置水平或垂直施工缝；或在适当的
位置设置施工后浇带，以放松约束程度。
③适当延长养护时间和拆模时间，延缓降温速度。
④在混凝土内部预埋冷却水管，通过循环冷却水，强制降低混凝土
水化热温度。
59
➢ 2.1.2混凝土的组成和技术要求
【2024】大体积混凝土可以选用的水泥有（）。
A.火山灰水泥
B.矿渣水泥
C.普通硅酸盐水泥
D.硅酸盐水泥
E.粉煤灰水泥
【答案】ABE
60

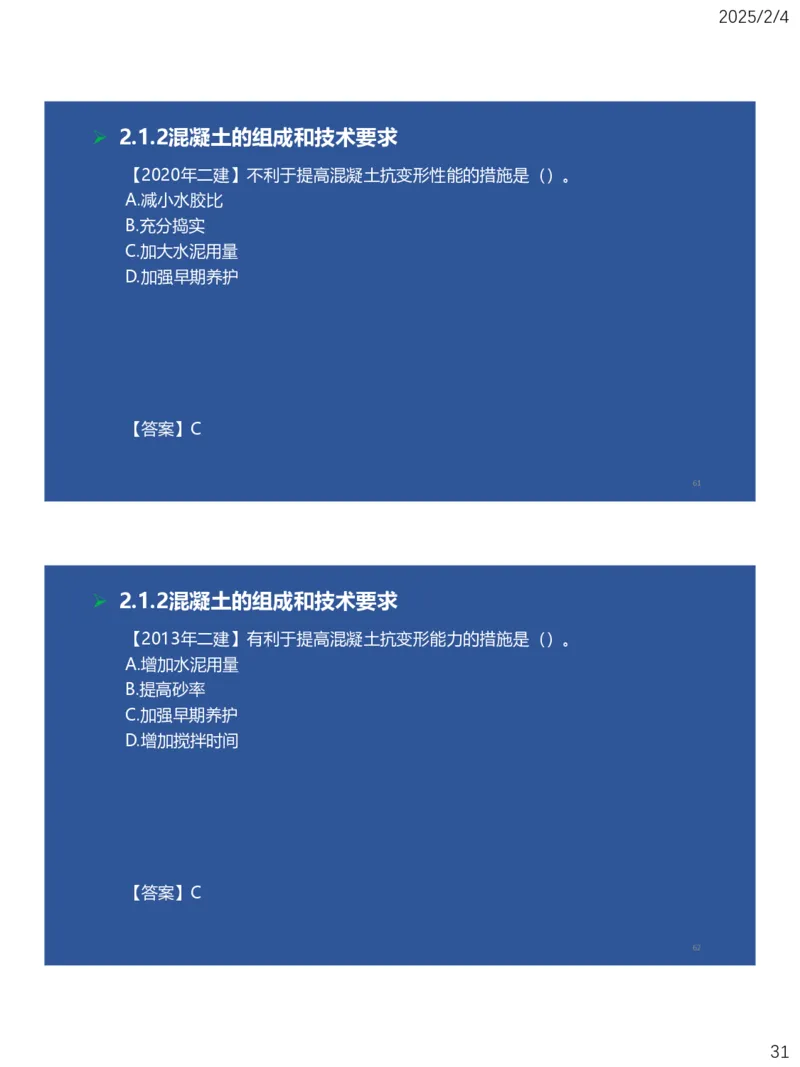

302025/2/4
➢ 2.1.2混凝土的组成和技术要求
【2020年二建】不利于提高混凝土抗变形性能的措施是（）。
A.减小水胶比
B.充分捣实
C.加大水泥用量
D.加强早期养护
【答案】C
61
➢ 2.1.2混凝土的组成和技术要求
【2013年二建】有利于提高混凝土抗变形能力的措施是（）。
A.增加水泥用量
B.提高砂率
C.加强早期养护
D.增加搅拌时间
【答案】C
62
312025/2/4
➢ 2.1.2混凝土的组成和技术要求
3）提高混凝土耐久性
混凝土的耐久性包含抗渗、抗侵蚀、抗腐蚀、抗冻性。
提高混凝土耐久性相应的方法主要有：
根据混凝土工作要求和环境特点，合理选用水泥，并选择合适的混合
材料和填料；
控制水泥用量和采用较小的水灰比，限制最大水灰比和最小水泥用量；
采用级配好且干净的砂、石骨料，并选用粒径较大或适中的砂、石骨
料；
选用与工程性质相一致的砂、石骨料；
根据工程性质选择掺加适宜的外加剂，包括选用减水剂或引气剂；
提高混凝土浇灌密度，包括充分搅拌、振捣，加强养护等；
在混凝土中加入一定用量的矿物掺合料。
63
➢ 2.1.2混凝土的组成和技术要求
【2019年】无法提高混凝土耐久性的方法是（）。
A.合理选用水泥
B.采用较大的水灰比
C.提高混凝土浇灌密实度
D.掺加适宜的外加剂
【答案】B
64
322025/2/4
➢ 2.1.2混凝土的组成和技术要求
【2022年二建】能够改善混凝土性能的方法包括（）。
A.提高水泥标号
B.增加水胶比
C.采用合理级配的骨料
D.掺入钢纤维
E.提高混凝土运输效率
【答案】ACD
65
➢ 2.1.2混凝土的组成和技术要求
1）混凝土的基本组成
1.混凝土的基本性能
2）混凝土的性能及技术要求
2.混凝土配合比
3.矿业工程对混凝土性能的要求
1）提高混凝土强度
4.提高混凝土性能的方法 2）提高混凝土抗变形性能
3）提高混凝土耐久性
66
332025/2/4
End
Thanks!
67
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
68
342025/2/4
第2章
矿业工程材料
2.1混凝土材料
2.2金属材料
2.3其他工程材料
69
金属材料
2.2.1建筑钢材的性能及其应用
2.2.2金属材料制品及其应用
70
352025/2/4
➢ 2.2.1建筑钢材的性能及其应用
1）常用建筑钢材
1.建筑钢材及其类型
2）矿山专用钢材
1）力学性能
2）冲击韧性
2.钢材的特点及工作性能 3）耐疲劳性能
4）可焊性
5）耐腐蚀性
1）冷加工强化
2）时效强化
3.常用钢材加工方法及技术要求 3）钢材热处理
4）钢筋的连接
5）钢筋代换
71
➢ 2.2.1建筑钢材的性能及其应用
1.建筑钢材及其类型
钢是含碳量在0.04%~2.3%之间的铁碳合金。为了保证其韧
性和塑性，含碳量一般不超过1.7%。
钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。
钢材的分类方法很多：
分类 内容
含碳量高低 低碳钢、中碳钢、高碳钢
品质 普通钢、优质钢（硫、磷含量均低于0.04%）、高级优质钢
成型方法 锻钢、铸钢、热轧钢、冷拉钢
合金元素 低合金钢、中合金钢和高合金钢
用途 结构钢、工具钢、特殊钢和专用钢。
外形 型材、板材、管材、金属制品；
72
362025/2/4

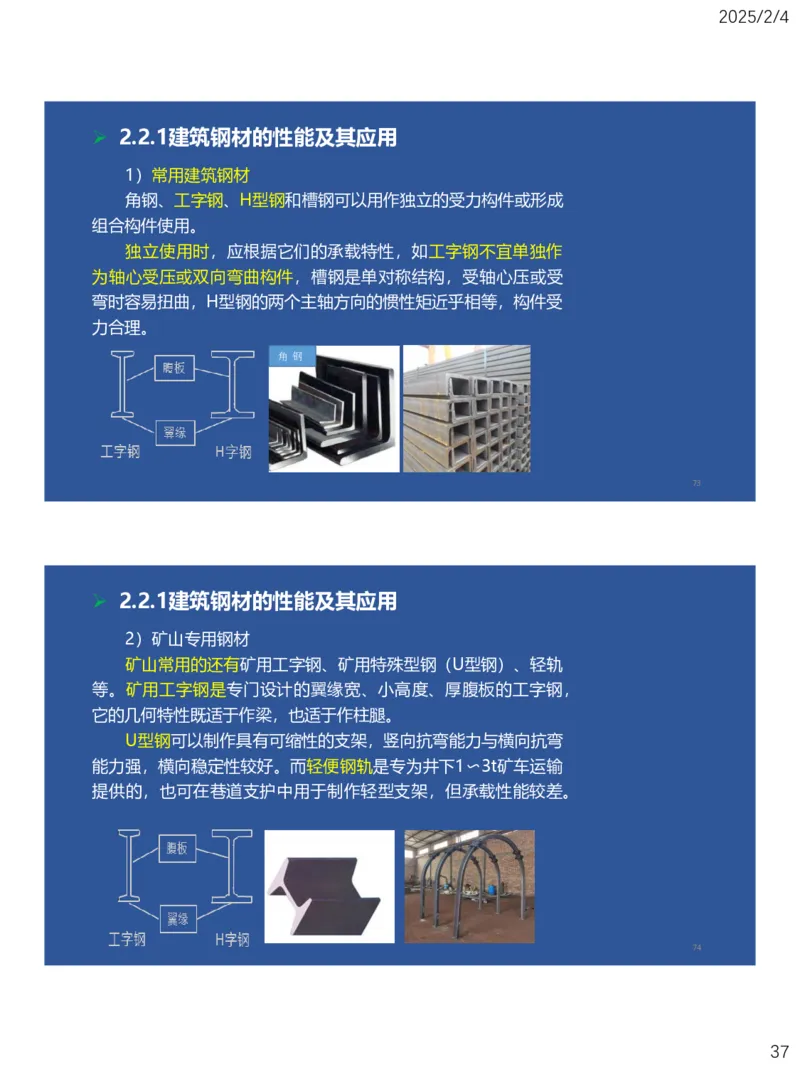

➢ 2.2.1建筑钢材的性能及其应用
1）常用建筑钢材
角钢、工字钢、H型钢和槽钢可以用作独立的受力构件或形成
组合构件使用。
独立使用时，应根据它们的承载特性，如工字钢不宜单独作
为轴心受压或双向弯曲构件，槽钢是单对称结构，受轴心压或受
弯时容易扭曲，H型钢的两个主轴方向的惯性矩近乎相等，构件受
力合理。
角钢
73
➢ 2.2.1建筑钢材的性能及其应用
2）矿山专用钢材
矿山常用的还有矿用工字钢、矿用特殊型钢（U型钢）、轻轨
等。矿用工字钢是专门设计的翼缘宽、小高度、厚腹板的工字钢，
它的几何特性既适于作梁，也适于作柱腿。
U型钢可以制作具有可缩性的支架，竖向抗弯能力与横向抗弯
能力强，横向稳定性较好。而轻便钢轨是专为井下1〜3t矿车运输
提供的，也可在巷道支护中用于制作轻型支架，但承载性能较差。
74
372025/2/4
➢ 2.2.1建筑钢材的性能及其应用
2.钢材的特点及工作性能
钢材优缺点
优点 缺点
（1）强度高、塑性、耐热性、韧性好； （1）耐腐蚀性差；
（2）材质均匀，工作可靠性高； （2）耐热但不耐火；
（3）钢结构制作简便，施工周期短，具有良好的装配性；（3）保温效果差；
（4）钢具有可焊性，易于连接和拼接； （4）易产生扭曲；
（5）钢材具有不渗漏性，便于做成密闭结构； （5）特有的冷桥问题。
（6）钢材更接近于匀质和各向同性体。
75
➢ 2.2.1建筑钢材的性能及其应用
建筑钢材主要工作性能有力学性能、冲击韧性、耐疲劳性
能、可焊性及耐腐蚀性。
1）力学性能
钢材抵抗外力作用的能力中，力学性能是钢材最重要的使
用性能，是衡量钢材质量好坏的最重要指标之一。
76
382025/2/4

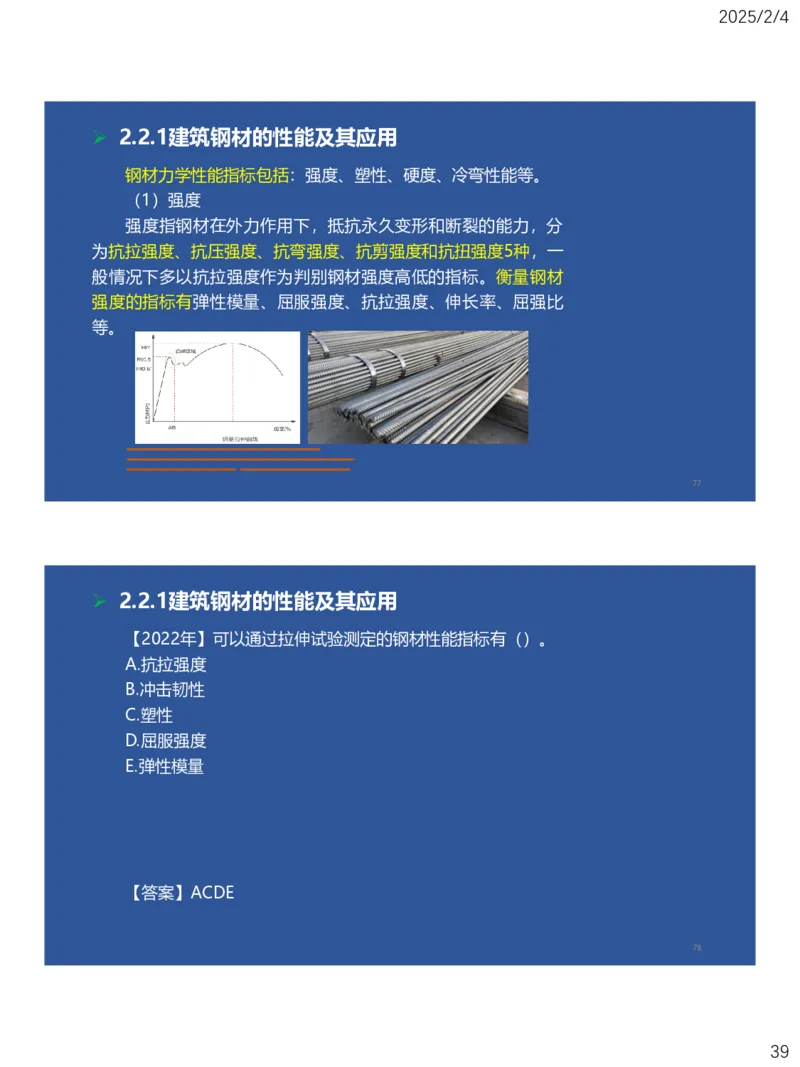

➢ 2.2.1建筑钢材的性能及其应用
钢材力学性能指标包括：强度、塑性、硬度、冷弯性能等。
（1）强度
强度指钢材在外力作用下，抵抗永久变形和断裂的能力，分
为抗拉强度、抗压强度、抗弯强度、抗剪强度和抗扭强度5种，一
般情况下多以抗拉强度作为判别钢材强度高低的指标。衡量钢材
强度的指标有弹性模量、屈服强度、抗拉强度、伸长率、屈强比
等。
77
➢ 2.2.1建筑钢材的性能及其应用
【2022年】可以通过拉伸试验测定的钢材性能指标有（）。
A.抗拉强度
B.冲击韧性
C.塑性
D.屈服强度
E.弹性模量
【答案】ACDE
78
392025/2/4
➢ 2.2.1建筑钢材的性能及其应用
（2）塑性
钢材的塑性也是通过拉伸试验来评定的，判断塑性主要是以
下两个指标来表示：断后伸长率δ或延伸率和断面收缩率ψ。钢材
的延伸率δ和断面收缩率ψ越大，其塑性越好。塑性好的钢材容易
进行冲压、轧制、焊接和锻造。
（3）硬度
根据试验方法不同，硬度分为布氏硬
度、洛氏硬度、维氏硬度和肖氏硬度等。
（4）冷弯性能
79
➢ 2.2.1建筑钢材的性能及其应用
2）冲击韧性
冲击韧性是指钢材抵抗冲击荷载的能力，
以摆锤冲击试件，将试件冲断时缺口处单位截
面积上所消耗的功作为钢材的冲击韧性指标。
钢材的冲击韧性随温度的降低而下降，其
规律是开始冲击韧性随温度的降低而缓慢下降，
但当温度降至一定的范围（狭窄的温度区间）
时，钢材的冲击韧性骤然下降很多并呈脆性，
即冷脆性，这时的温度称为脆性转变温度。
脆性转变温度越低，表明钢材的低温冲击
韧性越好。
80
402025/2/4
➢ 2.2.1建筑钢材的性能及其应用
3）耐疲劳性能
钢筋的疲劳是指钢筋在承受重复、周期性的动荷载作用下，
经过一定次数后突然脆性断裂的现象。
4）可焊性
钢材的可焊性受碳含量和合金含量的影响，碳含量在0.12%
〜0.20%范围内的碳素钢，可焊性最好；提高钢材强度的合金元素
大多对可焊性有不利影响。
5）耐腐蚀性
81
➢ 2.2.1建筑钢材的性能及其应用
【2021年】影响钢材可焊性的主要因素是合金含量和（）。
A.硫含量
B.钙含量
C.碳含量
D.磷含量
【答案】C
82
412025/2/4

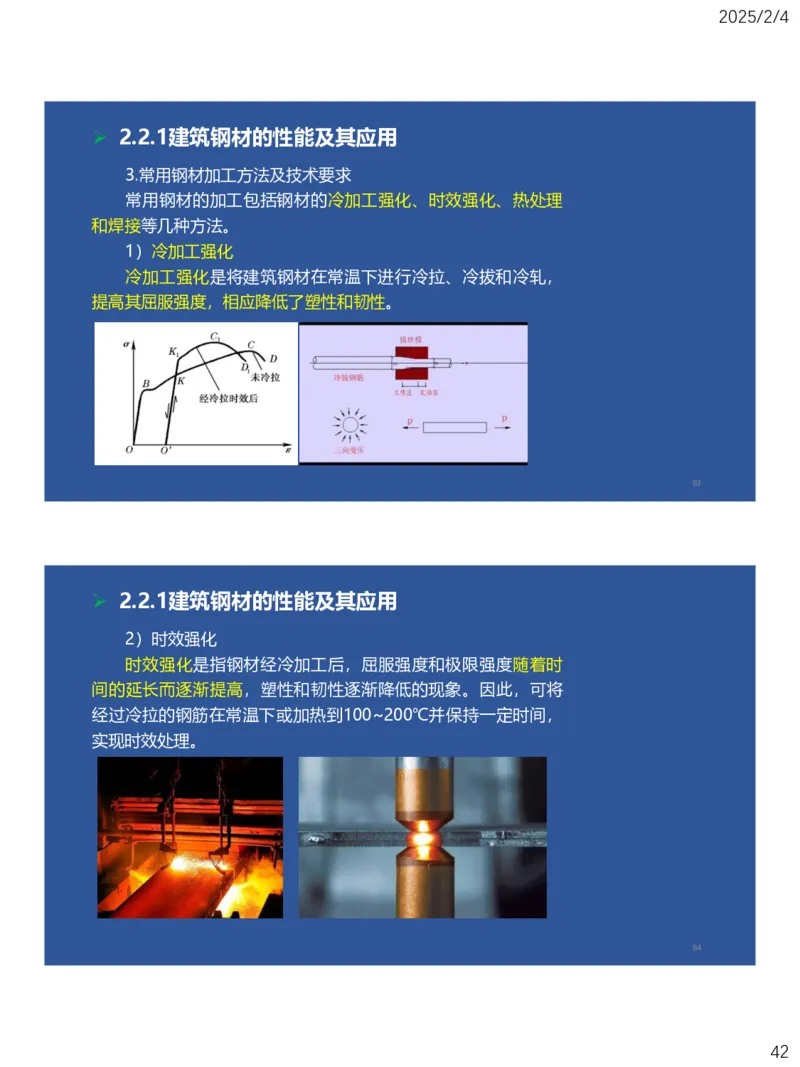

➢ 2.2.1建筑钢材的性能及其应用
3.常用钢材加工方法及技术要求
常用钢材的加工包括钢材的冷加工强化、时效强化、热处理
和焊接等几种方法。
1）冷加工强化
冷加工强化是将建筑钢材在常温下进行冷拉、冷拔和冷轧，
提高其屈服强度，相应降低了塑性和韧性。
83
➢ 2.2.1建筑钢材的性能及其应用
2）时效强化
时效强化是指钢材经冷加工后，屈服强度和极限强度随着时
间的延长而逐渐提高，塑性和韧性逐渐降低的现象。因此，可将
经过冷拉的钢筋在常温下或加热到100~200℃并保持一定时间，
实现时效处理。
84
422025/2/4
➢ 2.2.1建筑钢材的性能及其应用
3）钢材热处理
钢材热处理的方法有退火、正火、淬火和回火。在施工现场，
有时需对焊接件进行热处理。
4）钢筋的连接
钢筋的连接方法有焊接、机械连接和绑扎连接。
85
➢ 2.2.1建筑钢材的性能及其应用
【2016年】关于钢材加工对其性能影响的说法，正确的是（）。
A.冷加工会降低钢材的屈服强度
B.冷加工可提高钢材的韧性
C.时效强化可提高钢材的极限强度
D.时效强化可使钢材的塑性提高
【答案】C
86
432025/2/4
➢ 2.2.1建筑钢材的性能及其应用

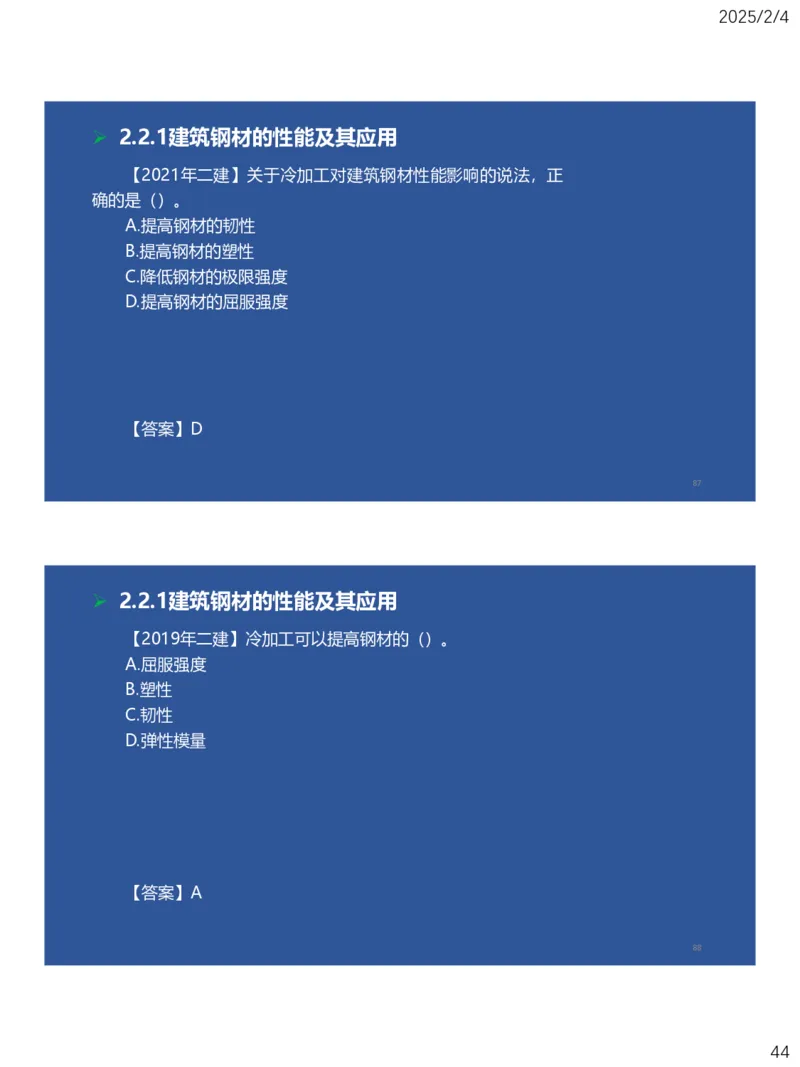

【2021年二建】关于冷加工对建筑钢材性能影响的说法，正
确的是（）。
A.提高钢材的韧性
B.提高钢材的塑性
C.降低钢材的极限强度
D.提高钢材的屈服强度
【答案】D
87
➢ 2.2.1建筑钢材的性能及其应用
【2019年二建】冷加工可以提高钢材的（）。
A.屈服强度
B.塑性
C.韧性
D.弹性模量
【答案】A
88
442025/2/4
➢ 2.2.1建筑钢材的性能及其应用
5）钢筋代换
当钢筋的品种、级别或规格需要变更时，应办理设计变更文
件。代换钢筋，应征得设计单位同意。规程不允许代换的钢筋不
得随意代换。钢筋代换后应当满足钢筋间距、锚固长度、最小钢
筋直径、根数及最小配筋率等要求。
钢筋代换可参照的原则有：
（1）等强度代换。
（2）等面积代换。
（3）当构件受抗裂、裂缝宽度或挠度控制时，钢筋代换应进
行抗裂、裂缝宽度或挠度验算。
89
➢ 2.2.1建筑钢材的性能及其应用
强度：抵抗断裂（极限强度）或抵抗出现塑性变形（屈服强度）
抗拉性能 弹性模量：抵抗变形的能力
伸长率
力学性能 冲击韧性：抵抗冲击荷载，钢材具有冷脆性
疲劳强度：重复、周期性的动荷载作用下，突然脆性断裂
硬度：抵抗硬的物体压陷表面的能力
矿用工字钢：既适于作梁，也适于作腿；
矿用特种钢材
U型钢：制作具有可缩性的支架，横向稳定性较好；
冷加工强化：提高屈服强度，降低了塑性和韧性。
常用钢材加工方法
时效强化：保持一定时间
钢筋代换：办理设计变更
90
452025/2/4
金属材料
2.2.1建筑钢材的性能及其应用
2.2.2金属材料制品及其应用
91
➢ 2.2.2金属材料制品及其应用
1.锚索结构用材
1）按钢丝机械特性分类
2）按钢丝断面分类
2.提升和悬吊钢丝绳 3）按内芯材料分类
4）按钢丝绳断面形状分类
5）按旋捻方向分类
92
462025/2/4
➢ 2.2.2金属材料制品及其应用
矿业工程常用金属材料制品主要是钢索和钢丝绳，钢索主要
用于各类岩土锚固工程，钢丝绳常用作矿井提升和悬吊工作等。
1.锚索结构用材
锚索是由钻孔穿过软弱岩层或滑动面，把一端（锚杆）锚固
在坚硬的岩层中（称内锚头），然后在另一个自由端（称外锚头）
进行张拉，从而对岩层施加压力对不稳定岩体进行锚固。
锚索结构一般由内锚头、锚索体和外锚头三部分共同组成。
93
➢ 2.2.2金属材料制品及其应用
2.提升和悬吊钢丝绳
1）按钢丝机械特性分类
按钢丝机械特性有特级、Ⅰ级和Ⅱ级钢丝绳。特级的钢丝绳
韧性最好，用于提升人员。
2）按钢丝断面分类
按钢丝断面有圆形、异形钢丝绳。异形钢丝绳用不规则钢丝
构成密封结构，具有抗弯、抗扭及耐磨性能好的特点，可用作钢
丝绳罐道等。
94
472025/2/4
➢ 2.2.2金属材料制品及其应用
95
➢ 2.2.2金属材料制品及其应用
3）按内芯材料分类
按内芯材料有纤维芯和钢芯两种。纤维芯采用黄麻、合成纤
维及其他能符合要求的纤维制成，钢芯采用独立的钢丝绳芯和钢
丝股芯。前者纤维芯钢丝绳柔软，弯曲后易恢复；后者钢芯钢丝
绳强度大，适用于有冲击负荷的条件。
4）按钢丝绳断面形状分类
按钢丝绳断面形状有圆形、扁形钢丝绳。扁形钢丝绳不扭转
打结，作为摩擦轮提升的尾绳。
96
482025/2/4
➢ 2.2.2金属材料制品及其应用
5）按旋捻方向分类
按旋捻方向有顺捻、交互捻、混合捻。顺捻时较柔软，受力
条件好，常用于提升和运输，但其断丝后易发散。交互捻的刚性
大，不易发散，多用于起重及需要摘挂钩的斜井提升。
矿业工程施工中，提升钢丝绳在立井提升系统和牵引系统等
中广泛应用。
97
➢ 2.2.2金属材料制品及其应用
【2018】需要摘挂钩的斜井提升用钢丝绳宜采用的旋捻方向
是（）。
A.顺捻
B.反捻
C.交互捻
D.混合捻
【答案】C
98
492025/2/4

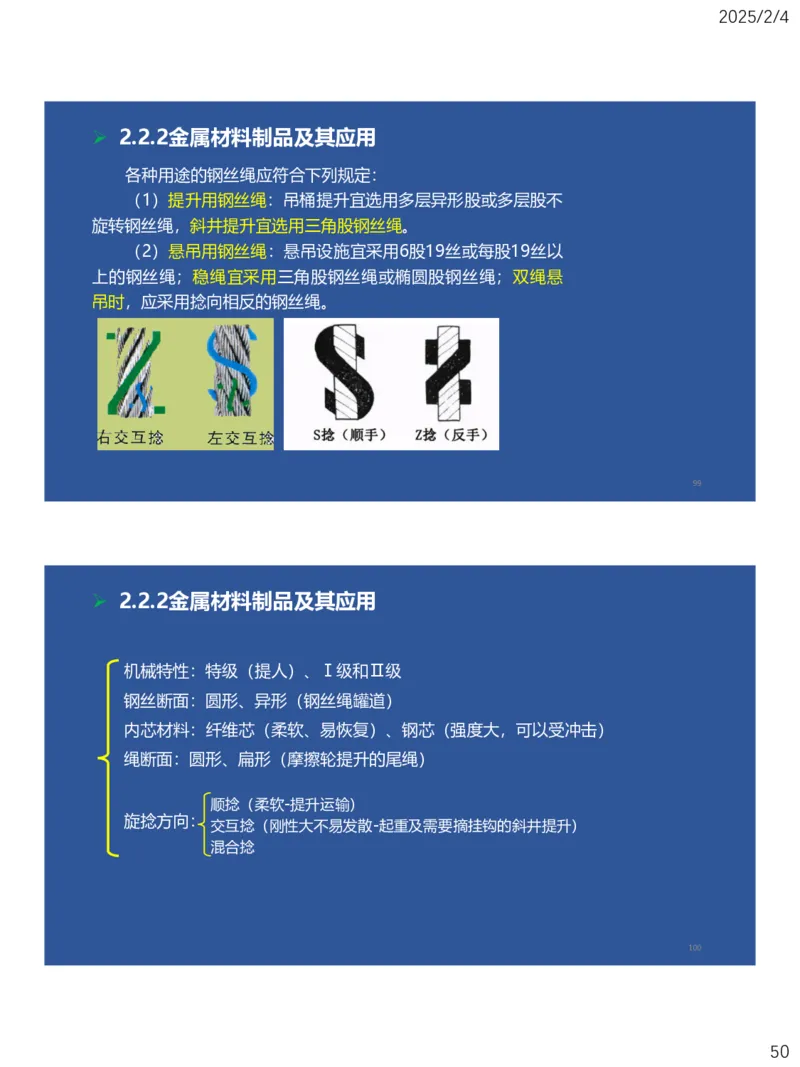

➢ 2.2.2金属材料制品及其应用
各种用途的钢丝绳应符合下列规定：
（1）提升用钢丝绳：吊桶提升宜选用多层异形股或多层股不
旋转钢丝绳，斜井提升宜选用三角股钢丝绳。
（2）悬吊用钢丝绳：悬吊设施宜采用6股19丝或每股19丝以
上的钢丝绳；稳绳宜采用三角股钢丝绳或椭圆股钢丝绳；双绳悬
吊时，应采用捻向相反的钢丝绳。
99
➢ 2.2.2金属材料制品及其应用
机械特性：特级（提人）、Ⅰ级和Ⅱ级
钢丝断面：圆形、异形（钢丝绳罐道）
内芯材料：纤维芯（柔软、易恢复）、钢芯（强度大，可以受冲击）
绳断面：圆形、扁形（摩擦轮提升的尾绳）
顺捻（柔软-提升运输）
旋捻方向：
交互捻（刚性大不易发散-起重及需要摘挂钩的斜井提升）
混合捻
100
502025/2/4
End
Thanks!
101
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
102
512025/2/4
第2章
矿业工程材料
2.1混凝土材料
2.2金属材料
2.3其他工程材料
103
其他工程材料
2.3.1防治水工程材料及其选用
2.3.2其他材料的性能及其应用
104
522025/2/4

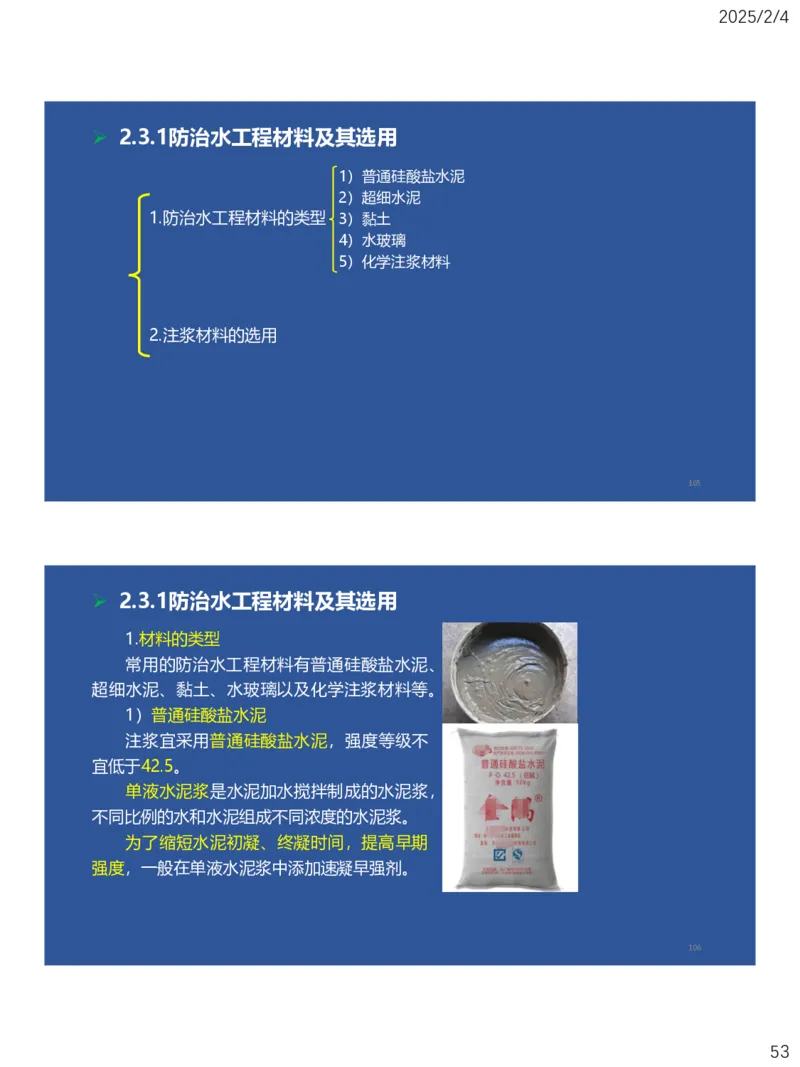

➢ 2.3.1防治水工程材料及其选用
1）普通硅酸盐水泥
2）超细水泥
1.防治水工程材料的类型 3）黏土
4）水玻璃
5）化学注浆材料
2.注浆材料的选用
105
➢ 2.3.1防治水工程材料及其选用
1.材料的类型
常用的防治水工程材料有普通硅酸盐水泥、
超细水泥、黏土、水玻璃以及化学注浆材料等。
1）普通硅酸盐水泥
注浆宜采用普通硅酸盐水泥，强度等级不
宜低于42.5。
单液水泥浆是水泥加水搅拌制成的水泥浆，
不同比例的水和水泥组成不同浓度的水泥浆。
为了缩短水泥初凝、终凝时间，提高早期
强度，一般在单液水泥浆中添加速凝早强剂。
106
532025/2/4
➢ 2.3.1防治水工程材料及其选用
水泥作为注浆材料的特点有：
（1）高强度；
（2）良好的渗透性；
（3）施工便利；
（4）成本较低；
107
➢ 2.3.1防治水工程材料及其选用
2）超细水泥
颗粒尺寸更加细小的水泥。
超细水泥作为注浆材料的有以下特点：
（1）高度精细：这种精细度使得超细水泥能够更好地渗透和
填充细小的裂隙和孔隙，提高注浆的密封性能。
（2）强度和耐久性：能够更快地水化反应，并形成更多的水
化产物，从而提高注浆材料的强度和耐久性，增加地层的稳定性。
（3）较低的收缩性；
（4）成本较高；
108
542025/2/4
➢ 2.3.1防治水工程材料及其选用

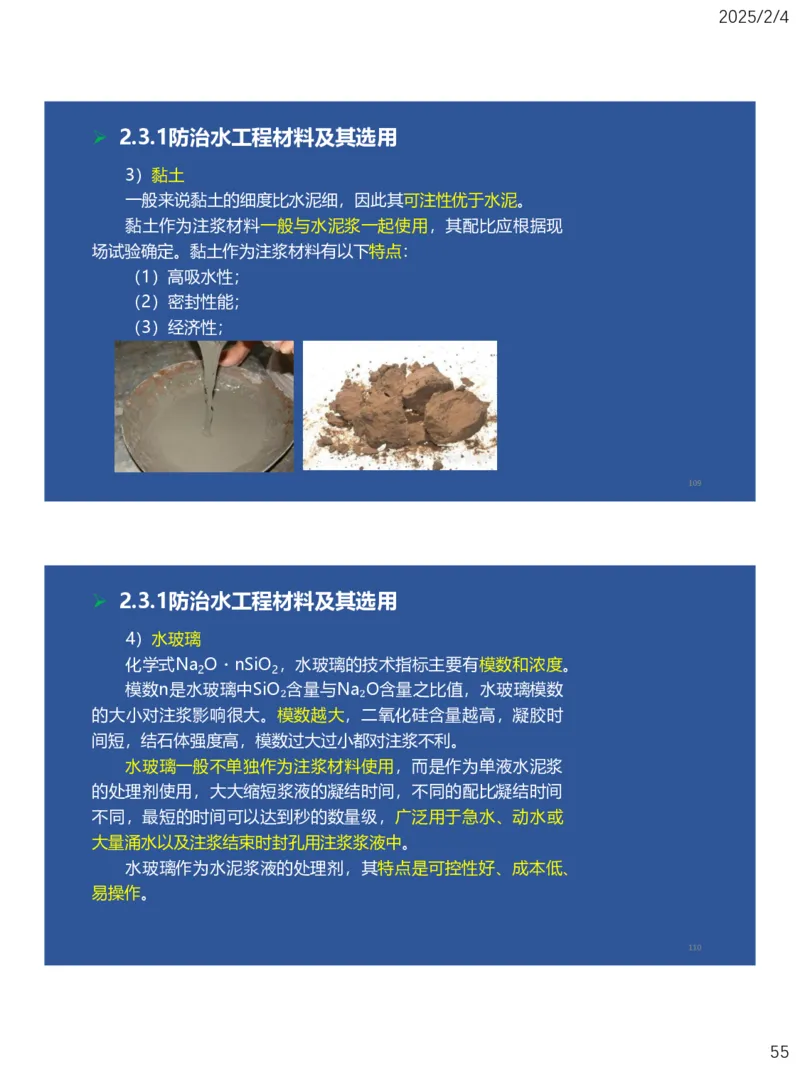

3）黏土
一般来说黏土的细度比水泥细，因此其可注性优于水泥。
黏土作为注浆材料一般与水泥浆一起使用，其配比应根据现
场试验确定。黏土作为注浆材料有以下特点：
（1）高吸水性；
（2）密封性能；
（3）经济性；
109
➢ 2.3.1防治水工程材料及其选用
4）水玻璃
化学式Na O・nSiO ，水玻璃的技术指标主要有模数和浓度。
2 2
模数n是水玻璃中SiO₂含量与Na₂O含量之比值，水玻璃模数
的大小对注浆影响很大。模数越大，二氧化硅含量越高，凝胶时
间短，结石体强度高，模数过大过小都对注浆不利。
水玻璃一般不单独作为注浆材料使用，而是作为单液水泥浆
的处理剂使用，大大缩短浆液的凝结时间，不同的配比凝结时间
不同，最短的时间可以达到秒的数量级，广泛用于急水、动水或
大量涌水以及注浆结束时封孔用注浆浆液中。
水玻璃作为水泥浆液的处理剂，其特点是可控性好、成本低、
易操作。
110
552025/2/4
➢ 2.3.1防治水工程材料及其选用

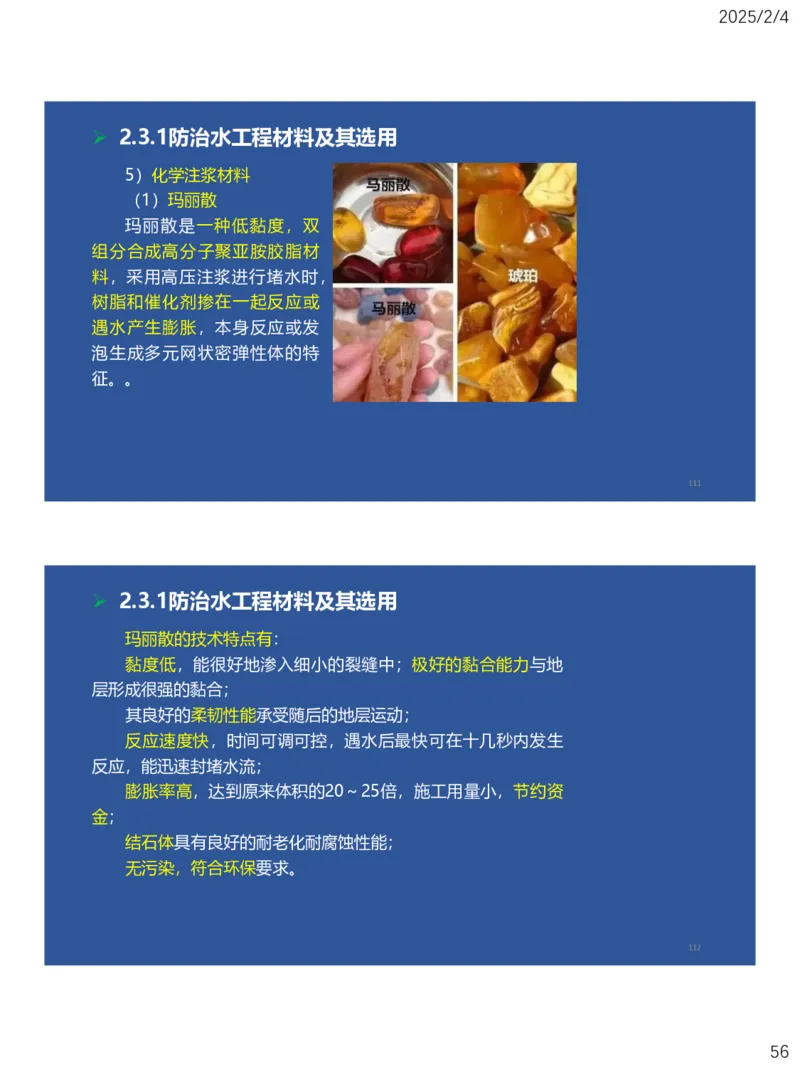

5）化学注浆材料
（1）玛丽散
玛丽散是一种低黏度，双
组分合成高分子聚亚胺胶脂材
料，采用高压注浆进行堵水时，
树脂和催化剂掺在一起反应或
遇水产生膨胀，本身反应或发
泡生成多元网状密弹性体的特
征。。
111
➢ 2.3.1防治水工程材料及其选用
玛丽散的技术特点有：
黏度低，能很好地渗入细小的裂缝中；极好的黏合能力与地
层形成很强的黏合；
其良好的柔韧性能承受随后的地层运动；
反应速度快，时间可调可控，遇水后最快可在十几秒内发生
反应，能迅速封堵水流；
膨胀率高，达到原来体积的20～25倍，施工用量小，节约资
金；
结石体具有良好的耐老化耐腐蚀性能；
无污染，符合环保要求。
112
562025/2/4

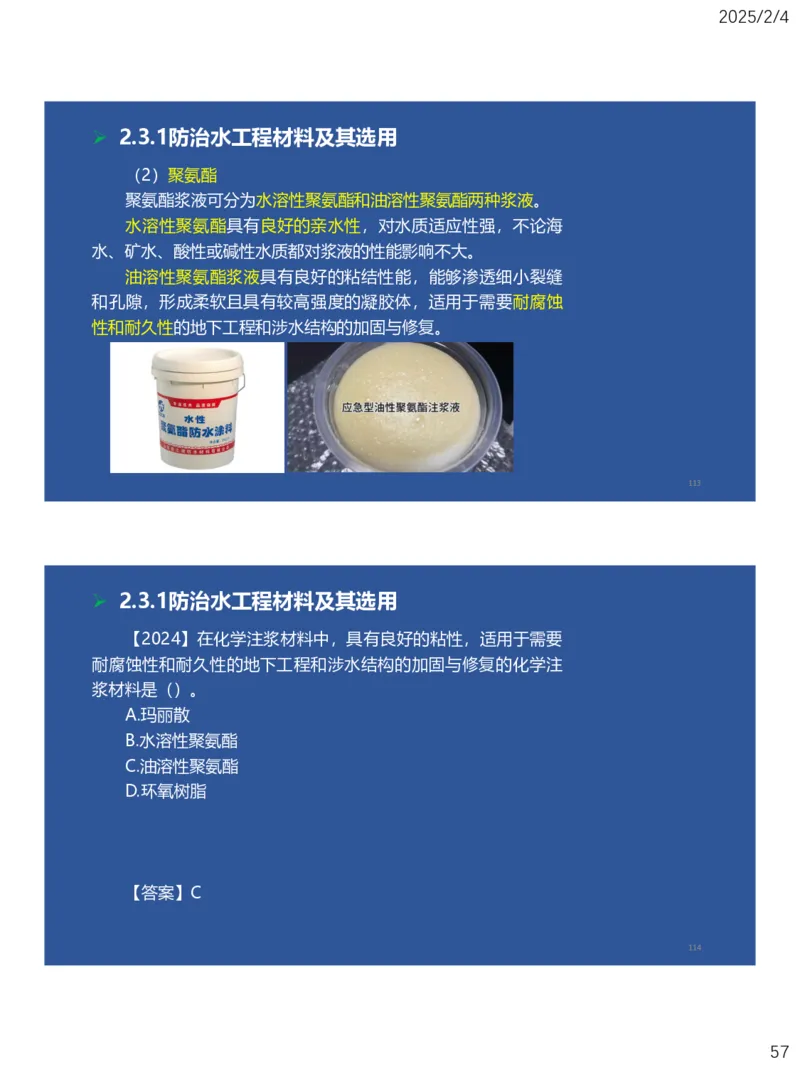

➢ 2.3.1防治水工程材料及其选用
（2）聚氨酯
聚氨酯浆液可分为水溶性聚氨酯和油溶性聚氨酯两种浆液。
水溶性聚氨酯具有良好的亲水性，对水质适应性强，不论海
水、矿水、酸性或碱性水质都对浆液的性能影响不大。
油溶性聚氨酯浆液具有良好的粘结性能，能够渗透细小裂缝
和孔隙，形成柔软且具有较高强度的凝胶体，适用于需要耐腐蚀
性和耐久性的地下工程和涉水结构的加固与修复。
113
➢ 2.3.1防治水工程材料及其选用
【2024】在化学注浆材料中，具有良好的粘性，适用于需要
耐腐蚀性和耐久性的地下工程和涉水结构的加固与修复的化学注
浆材料是（）。
A.玛丽散
B.水溶性聚氨酯
C.油溶性聚氨酯
D.环氧树脂
【答案】C
114
572025/2/4
➢ 2.3.1防治水工程材料及其选用

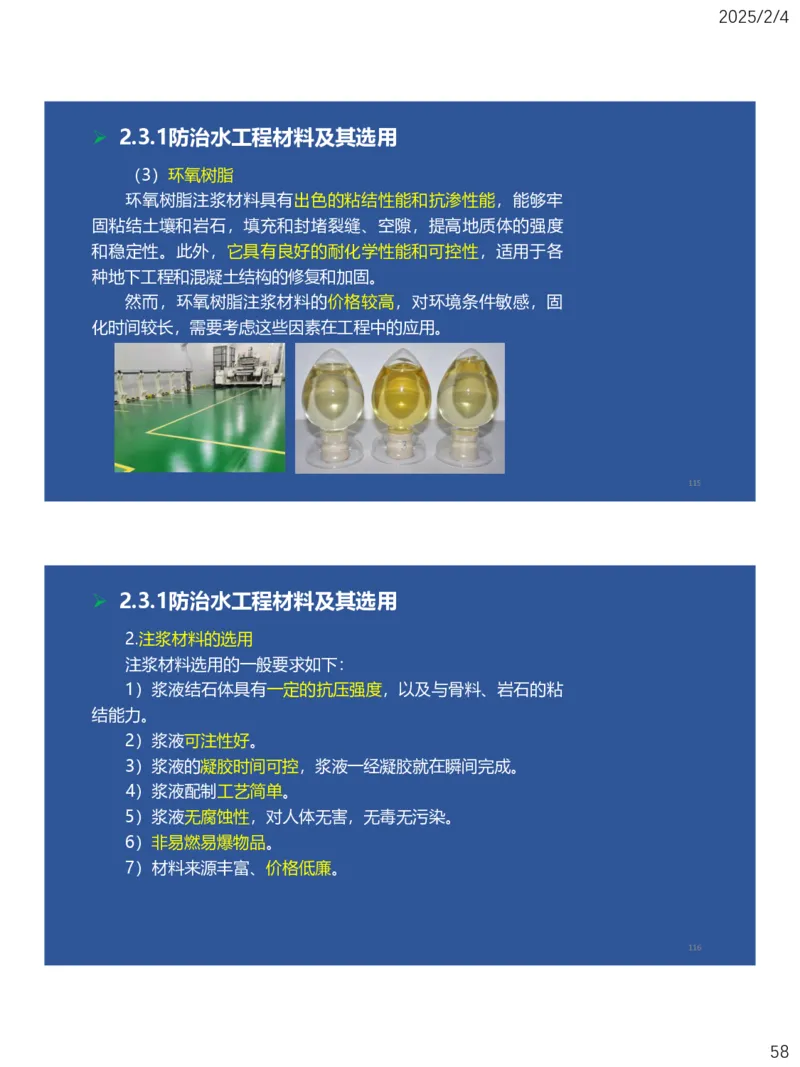

（3）环氧树脂
环氧树脂注浆材料具有出色的粘结性能和抗渗性能，能够牢
固粘结土壤和岩石，填充和封堵裂缝、空隙，提高地质体的强度
和稳定性。此外，它具有良好的耐化学性能和可控性，适用于各
种地下工程和混凝土结构的修复和加固。
然而，环氧树脂注浆材料的价格较高，对环境条件敏感，固
化时间较长，需要考虑这些因素在工程中的应用。
115
➢ 2.3.1防治水工程材料及其选用
2.注浆材料的选用
注浆材料选用的一般要求如下：
1）浆液结石体具有一定的抗压强度，以及与骨料、岩石的粘
结能力。
2）浆液可注性好。
3）浆液的凝胶时间可控，浆液一经凝胶就在瞬间完成。
4）浆液配制工艺简单。
5）浆液无腐蚀性，对人体无害，无毒无污染。
6）非易燃易爆物品。
7）材料来源丰富、价格低廉。
116
582025/2/4

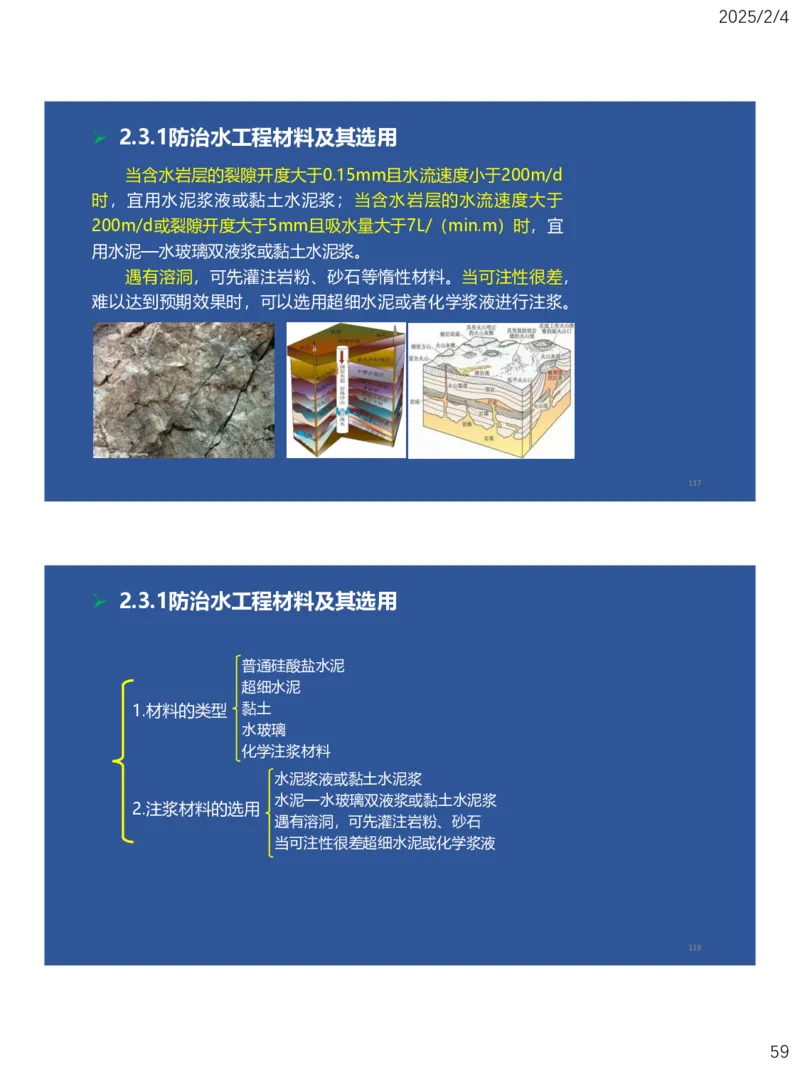

➢ 2.3.1防治水工程材料及其选用
当含水岩层的裂隙开度大于0.15mm且水流速度小于200m/d
时，宜用水泥浆液或黏土水泥浆；当含水岩层的水流速度大于
200m/d或裂隙开度大于5mm且吸水量大于7L/（min.m）时，宜
用水泥—水玻璃双液浆或黏土水泥浆。
遇有溶洞，可先灌注岩粉、砂石等惰性材料。当可注性很差，
难以达到预期效果时，可以选用超细水泥或者化学浆液进行注浆。
117
➢ 2.3.1防治水工程材料及其选用
普通硅酸盐水泥
超细水泥
1.材料的类型 黏土
水玻璃
化学注浆材料
水泥浆液或黏土水泥浆
水泥—水玻璃双液浆或黏土水泥浆
2.注浆材料的选用
遇有溶洞，可先灌注岩粉、砂石
当可注性很差超细水泥或化学浆液
118
592025/2/4
其他工程材料
2.3.1防治水工程材料及其选用
2.3.2其他材料的性能及其应用
119
➢ 2.3.2其他材料的性能及其应用
1）普通砖
1.砌筑材料 2）砌块
3）石材
4）建筑砂浆
1）石膏
2.气硬性材料 2）石灰
3）水玻璃
1）防水材料要求
3.防水材料
2）常用防水材料
4.竹、木材料 1）菱苦土
5.其他矿用材料 2）橡胶
3）建筑塑料
120
602025/2/4

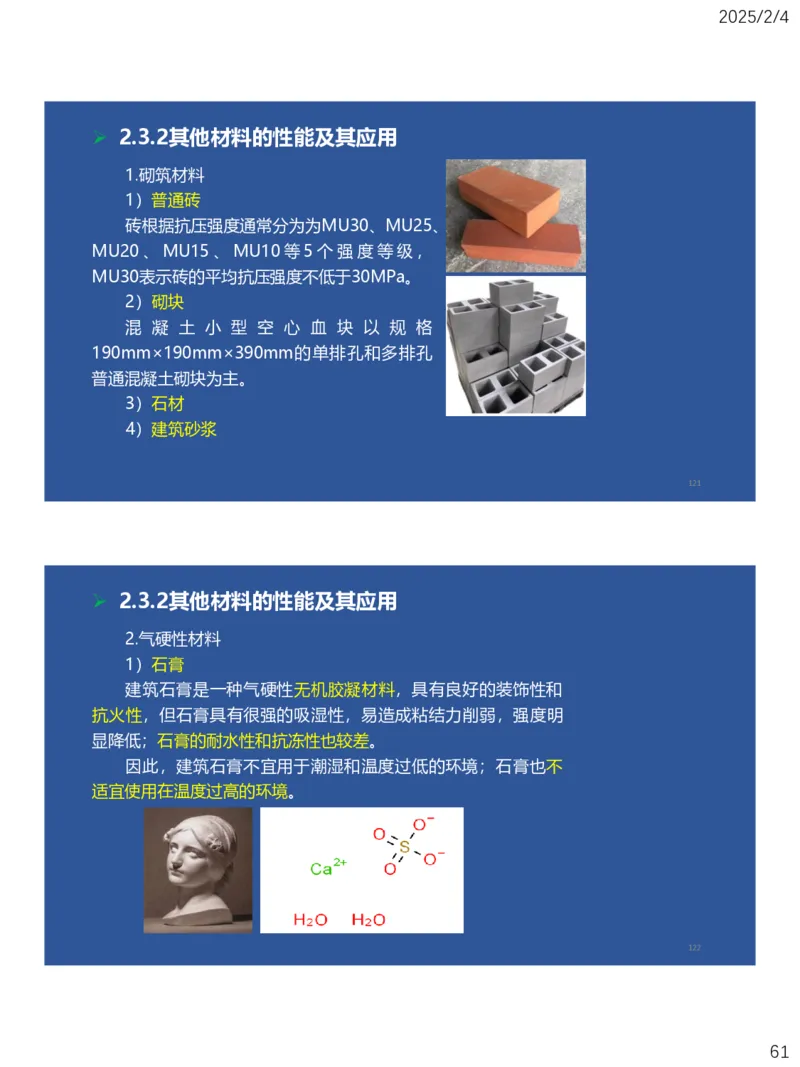

➢ 2.3.2其他材料的性能及其应用
1.砌筑材料
1）普通砖
砖根据抗压强度通常分为为MU30、MU25、
MU20、MU15、MU10等5个强度等级，
MU30表示砖的平均抗压强度不低于30MPa。
2）砌块
混 凝 土 小 型 空 心 血 块 以 规 格
190mm×190mm×390mm的单排孔和多排孔
普通混凝土砌块为主。
3）石材
4）建筑砂浆
121
➢ 2.3.2其他材料的性能及其应用
2.气硬性材料
1）石膏
建筑石膏是一种气硬性无机胶凝材料，具有良好的装饰性和
抗火性，但石膏具有很强的吸湿性，易造成粘结力削弱，强度明
显降低；石膏的耐水性和抗冻性也较差。
因此，建筑石膏不宜用于潮湿和温度过低的环境；石膏也不
适宜使用在温度过高的环境。
122
612025/2/4
➢ 2.3.2其他材料的性能及其应用
2）石灰
建筑工程中所用的石灰，分成3个品种：建筑生石灰、建筑生
石灰粉和建筑消石灰粉。
石灰不宜在长期潮湿环境中或在有水的环境中使用。
运输时不得与易燃、易爆和液体物品混装，并要采取防水措
施，注意安全。
123
➢ 2.3.2其他材料的性能及其应用
3.防水材料
1）防水材料要求
对防水材料的基本要求是其应有较高的抗渗性和耐水性。为
满足工程或施工要求，防水材料还应有一定的强度、粘结力、柔
性与延性，以及抗冻耐高温、耐腐蚀性和耐久性等特性。
124
622025/2/4
➢ 2.3.2其他材料的性能及其应用

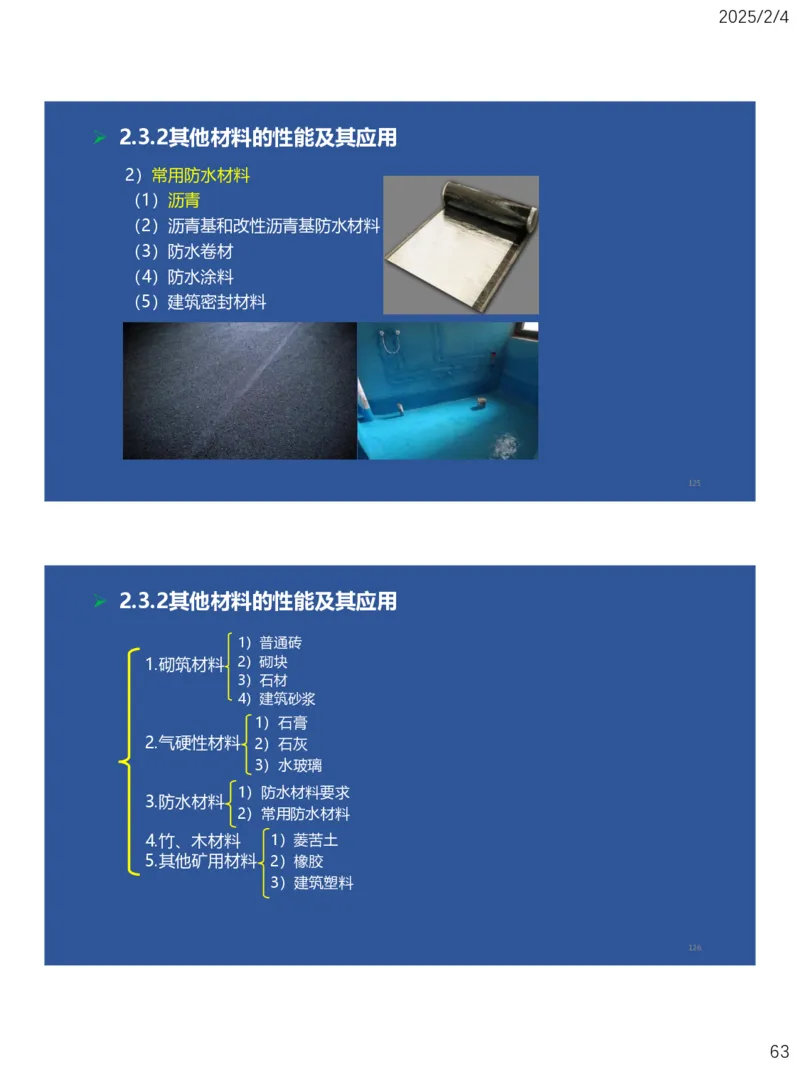

2）常用防水材料
（1）沥青
（2）沥青基和改性沥青基防水材料
（3）防水卷材
（4）防水涂料
（5）建筑密封材料
125
➢ 2.3.2其他材料的性能及其应用
1）普通砖
1.砌筑材料 2）砌块
3）石材
4）建筑砂浆
1）石膏
2.气硬性材料 2）石灰
3）水玻璃
1）防水材料要求
3.防水材料
2）常用防水材料
4.竹、木材料 1）菱苦土
5.其他矿用材料 2）橡胶
3）建筑塑料
126
632025/2/4
End
Thanks!
127
64
