2018 年山东省潍坊市中考物理试卷
一、单选题

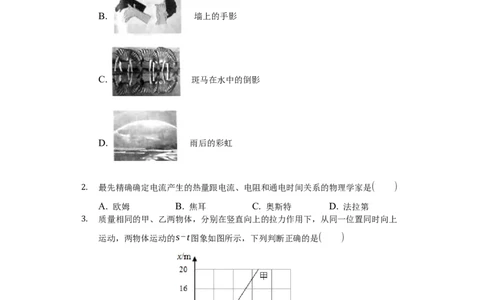

如图所示的四种现象，由于光的反射形成的是( )
1.
A. 放大的“金鱼”
B. 墙上的手影
C. 斑马在水中的倒影
D. 雨后的彩虹
最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是( )
2. A. 欧姆 B. 焦耳 C. 奥斯特 D. 法拉第
质量相同的甲、乙两物体，分别在竖直向上的拉力作用下，从同一位置同时向上
3. 运动，两物体运动的s-t图象如图所示，下列判断正确的是( )
A. 第4s时两者相距16m B. 甲受到的拉力比乙大
C. 甲做速度为4m/s的匀速运动 D. 以甲为参照物乙竖直向下运动
关于声现象，下列说法正确的是( )
4. A. 声音可以在真空中传播
第 页，共 页
1 17B. 调节手机音量是为了改变声音的音调
C. 超声波能粉碎人体内的结石说明声波能传递信息
D. 摩托车排气管上安装消声器是为了在声源处减弱噪声
下列关于温度、热量和内能的说法正确的是( )
5. A. 物体吸收热量，温度一定升高
B. 60℃的水一定比30℃的水含有的热量多
C. 热传递过程中，热量由高温物体传向低温物体
D. 物体的内能增加，一定从外界吸收热量
“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列关于安全用电的
6. 说法正确的是( )
A. 只要不接触高压设备就不会触电
B. 使用测电笔时，手指不能接触笔尾金属体
C. 电灯的开关可以接在零线和灯泡之间
D. 一旦发生触电事故，应先切断电源再进行抢救

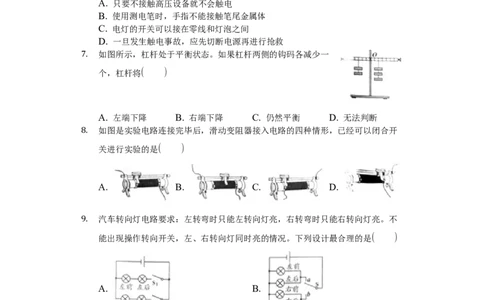

如图所示，杠杆处于平衡状态。如果杠杆两侧的钩码各减少一
7. 个，杠杆将( )
A. 左端下降 B. 右端下降 C. 仍然平衡 D. 无法判断
如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开
8. 关进行实验的是( )
A. B. C. D.
汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮。不
9. 能出现操作转向开关，左、右转向灯同时亮的情况。下列设计最合理的是( )
A. B.
C. D.
某同学设计的煤气检测电路如图所示，电源电压不
变，R为定值电阻，Q为气敏元件，其阻值随煤气
10.
浓度的升高而增大，闭合开关S，当煤气浓度升高
第 页，共 页
2 17时，下列判断正确的是( )
A. 电流表示数变小，输出信号电压U 变大
ab
B. 电流表示数变大，输出信号电压U 变大
ab
C. 电流表示数变小，输出信号电压U 不变
ab
D. 电流表示数变大，输出信号电压U 减小
ab
二、多选题

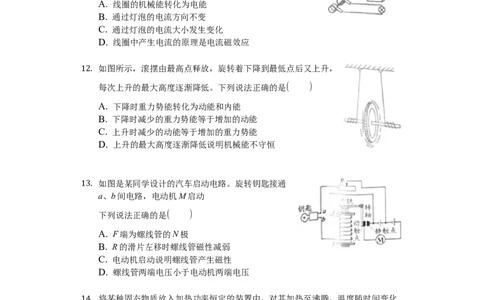

如图所示，线圈转动过程中，下列说法正确的是(
11. )
A. 线圈的机械能转化为电能
B. 通过灯泡的电流方向不变
C. 通过灯泡的电流大小发生变化
D. 线圈中产生电流的原理是电流磁效应
如图所示，滚摆由最高点释放，旋转着下降到最低点后又上升，
12. 每次上升的最大高度逐渐降低。下列说法正确的是( )
A. 下降时重力势能转化为动能和内能
B. 下降时减少的重力势能等于增加的动能
C. 上升时减少的动能等于增加的重力势能
D. 上升的最大高度逐渐降低说明机械能不守恒
如图是某同学设计的汽车启动电路。旋转钥匙接通
a、b间电路，电动机M启动
13.
下列说法正确的是( )
A. F端为螺线管的N极
B. R的滑片左移时螺线管磁性减弱
C. 电动机启动说明螺线管产生磁性
D. 螺线管两端电压小于电动机两端电压
将某种固态物质放入加热功率恒定的装置中，对其加热至沸腾，温度随时间变化
的
14.
关系如图所示，关于该物质说法正确的是( )
第 页，共 页
3 17A. 固态时是晶体 B. 在ab段内能增加
C. 在cd段仍需吸收热量 D. 固态时的比热容比液态时大

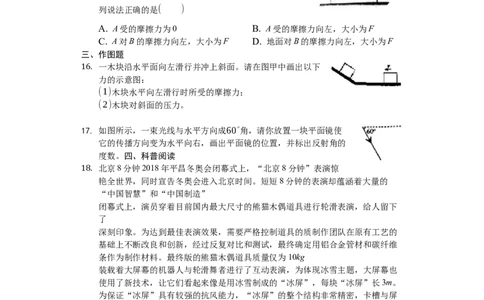

如图所示，物体A、B叠放在水平地面上，对A施加水
平向右的拉力F，A、B一起向右做匀速直线运动，下
15.
列说法正确的是( )
A. A受的摩擦力为0 B. A受的摩擦力向左，大小为F
C. A对B的摩擦力向左，大小为F D. 地面对B的摩擦力向左，大小为F
三、作图题
一木块沿水平面向左滑行并冲上斜面。请在图甲中画出以下
力的示意图：
16.
(1)木块水平向左滑行时所受的摩擦力；
(2)木块对斜面的压力。
17. 如图所示，一束光线与水平方向成60∘角，请你放置一块平面镜使
它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的
度数。四、科普阅读
北京8分钟2018年平昌冬奥会闭幕式上，“北京8分钟”表演惊
艳全世界，同时宣告冬奥会进入北京时间。短短8分钟的表演却蕴涵着大量的
18.
“中国智慧”和“中国制造”
闭幕式上，演员穿着目前国内最大尺寸的熊猫木偶道具进行轮滑表演，给人留下
了
深刻印象。为达到最佳表演效果，需要严格控制道具的质制作团队在原有工艺的
基础上不断改良和创新，经过反复对比和测试，最终确定用铝合金管材和碳纤维
条作为制作材料。最终版的熊猫木偶道具质量仅为10kg
装载着大屏幕的机器人与轮滑舞者进行了互动表演，为体现冰雪主题，大屏幕也
使用了新技术，让它们看起来像是用冰雪制成的“冰屏”，每块“冰屏”长3m。
为保证“冰屏”具有较强的抗风能力，“冰屏”的整个结构非常精密，卡槽与屏
之间的距离达到微米级，经过风洞测试，每块“冰屏”都能承受15m/s的风速，
目前我国的“冰屏”技术已处于世界领先水平。
舞台上要求演员衣服轻薄，动作舒展流畅，由于现场气温低至-3℃，为做好演
员的保暖工作，超薄保暖服采用了超级新型纳米材料-一石墨烯发热膜、演员上场
前，需先对服饰内的电池进行充电。充电完成后，石墨烯发热膜保暖服可在
-20℃的环境中工作4小时，确保了演员穿着舒适和演出成功。
阅读短文，回答问题：
(1)熊猫木偶道具选用铝合金管材和碳纤维条作为制作材料，除了考虑材料的强度
和韧性外，还因为这些材料
______较小；
(2)演员在地面上做曲线运动时，受到的力是______(选填“平衡力”或“非平衡
第 页，共 页
4 17力”)；
(3)在对“冰屏”进行抗风能力的风洞测试中，让屏幕正对风的方向，若增大风速，
风对屏幕产生的压强______(选填“变小”、“变大”或
“不变”)；
(4)在给保暖服内的电池充电时，电能转化为______能；保
暖服通电发热是通过______(选填“热传递”或“做功”)方
式增加保暖服的内能。
五、实验探究题
在探究“凸透镜成像规律”时，所用凸透镜的焦距是20cm
(1)将蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，无论怎样在光具座
19.
上移动光屏总找不到像，其原因可能是______(写出一种即可)
(2)经过调整，在光屏上得到一个清晰倒立的实像；保持凸透镜位置不变，将蜡烛
远离凸透镜，要获得清晰的实像，光屏应______(选填“靠近”或“远离”)凸透
镜。
用天平和量筒等器材测量食用油的密度，实验步
骤如下：
20.
(1)天平调好后，将盛有食用油的烧杯放在天平
的左盘，在右盘中添加砝码并拨动游码，天平平
衡时，游码位置和所加砝码如图甲所示，则烧杯
和食用油的总质量是______g；
(2)将烧杯中食用油倒入量筒中一部分，液面位
置如图乙所示，倒出的食用油体积为______mL；
(3)用天平测出烧杯和剩余食用油的质量为41.0g，则该食用油的密度ρ=______
kg/m3
(4)若将食用油倒入量筒时，量筒壁上沾上了少量食用油，则食用油密度的测量值
比真实值______(选填“大”、“小”或“不变”)。
要测量一个额定电压为3.8V小灯泡的功率，小灯泡工作时的电阻约为10Ω.现有
电流表、电压表、开关各一个，规格分别为“10Ω1A“、“50Ω0.5A”和
21.
500Ω0.1A”的滑动变阻器各一个，导线若干，电源(8V)一个
(1)为完成实验，应该选取规格为______的滑动变阻器；
(2)选出合适的滑动变阻器后，将实验器材连成如图所示的实验电路，闭合开关，
将滑动变阻器滑片向右移动，观察到的现象是______(多选)；
A.小灯泡变亮，电压表示数变大
B.电流表示数为零，小灯泡不亮
C.电流表示数变大，电压表示数变小D.电压表示数接近8V，且示数不变
(3)造成上述现象的原因是其中有一条导线连接错误，请将该导线打上“×”号；
并用笔画线代替导线把它改到正确的位置上；
(4)线路改正后，移动滑片，记录多组电流和电压U，并在坐标纸上做出1-U关
系图象，如图所示。由图可知小灯泡的额定功率为______W；当小灯泡两端电压
为3V时，灯泡电阻为______Ω。
第 页，共 页
5 17某同学在探究弹性势能大小与形变量的关系时，猜测弹性势能可能与形变量x成
正比，也可能与形变量的平方x2成正比。用如图装置进行探究，将弹簧套在光滑
22.
竖直杆上且底端固定在水平面上，刻度尺与杆平行，进行了如下操作：
①弹簧处于自由状态时，读出其上端距水平面的高度h ；
0
②将中间有孔的小铁块套在光滑杆上放于弹簧上端，竖直向下按压铁块，读出此
时弹簧上端到水平面的高度
h ；
1
③释放小铁块，当铁块上升到最大高度时，读出铁块下端到水平面的高度h ；
2
④改变弹簧的压缩长度，重复步骤②③，将测出的数据记录在表格中，并计算出
弹簧的形变量x、形变量的平方x2和小铁块上升的距离△h
实验次数 h /m h /m h /m x/m X2/m2 △h/m
0 1 2
1 0.50 0.40 0.55 0.40 0.01 0.15
2 0.50 0.30 0.90 0.20 0.04 0.60
3 0.50 0.20 1.55 0.30 0.09 1.35
4 0.50 0.15 2.00 0.35 0.12 1.85
(1)实验中弹簧的形变量x=______(用所测物理量符号表示)；
(2)本实验中，弹簧弹性势能大小是通过______来间接反映的；
A.h B.h C.h -h D.h -h
1 2 2 0 2 1
(3)该同学根据表中数据分别做出图甲△h-x和图乙△h-x2图象，由此得到的结
论是弹簧弹性势能的大小与
______成正比
六、计算题
23. 如图所示，工人用滑轮组提升重为400N的货物所用拉力恒为
240N，货物被匀速提升10m。求
(1)工人做的功
(2)滑轮组的机械效率
第 页，共 页
6 1724. 如图所示是一种常见的封闭电热水袋，其性能参数如表中所示。
已知电热水袋加热效率为80%，水的比热容
c=4.2×103J/(kg⋅℃)，水的密度ρ=1.0×103kg/m3.将袋
内20℃的水加热到自动断电，求：
(1)袋内水吸收的热量
(2)需要的加热时间
额定电压 额定加热功率
220V 400W
袋内充水 自动断电温度
1.0L 60℃
如图所示，用细线将正方体A和物体B相连放入水中，两物体
静止后恰好悬浮，此时A上表面到水面的高度差为0.12m。已知
25.
A的体积为1.0×10-3m3，所受重力为8N；B的体积为
0.5×10-3m3，水的密度ρ=1.0×103kg/m3，g取10N/kg，
求：
(1)A上表面所受水的压强；
(2)B所受重力大小；
(3)细线对B的拉力大小。
某科技活动小组设计了如图所示的电路。电源电压不变，
26.
第 页，共 页
7 17当S 闭合、S 断开，变阻器R 的滑片P滑到a端时，电流表的示数为0.8A，定值
1 2 2
电阻R 消耗的功率为6.4W；变阻器R 的滑片P滑到b端时，电流表的示数变为
1 2
0.2A；当S 和S 都闭合，变阻器R 的滑片P滑到某点时，电流表的示数为0.6A，
1 2 2
小灯泡L消耗的功率为0.9W.求：
(1)电源电压；
(2)变阻器R 的最大阻值；
2
(3)小灯泡两端电压及此时变阻器R 连入电路的阻值
2
第 页，共 页
8 17答案和解析
【答案】
1. C 2. B 3. D 4. D 5. C 6. D 7. B
8. A 9. B 10. A 11. AC 12. AD 13. CD 14. ABC
15. BD
16. 解：
(1)木块水平向左滑行时，木块受到摩擦力的方向与运动方向相反，则摩擦力方向是水
平向右的，作用点可以画在木块的重心上；
(2)木块对斜面的压力方向是垂直于斜面向下的，作用点画在木块与斜面的接触面上；
如下图所示。
17. 解：
要使它的传播方向变为水平向右(即反射光线水平向右)，则反射光线和入射光线夹角
的角平分线就是法线的位置，据此画出法线，过入射点画出法线的垂线，即平面镜的
位置；
因入射光线与水平方向成60∘角，而反射光线是水平向右的，所以反射光线与上面的虚
线平行，则反射光线与入射光线的夹角为180∘-60∘=120∘，
因为反射角等于入射角，所以反射角为60∘.如图所示：
18. 密度；非平衡力；变大；化学；做功
19. 物体在焦点上，不能成像；靠近
20. 73.4；40；0.81×103；大
21. “50Ω0.5A”；B、D；1.14；12
22. h -h ；D；形变量的平方
0 1
23. 解：
(1)由图知，n=2，则绳子自由端移动的距离：
s=2h=2×10m=20m，
工人做的功：
W =Fs=240N×20m=4800J；
总
(2)提升物体做的有用功：
W =Gh=400N×10m=4000J，
有
则滑轮组的机械效率：
W 4000J
η= 有×100%= ×100%≈83.3%。
W 4800J
总
答：(1)工人做的功为4800J；
(2)滑轮组的机械效率83.3%。
24. 解：
第 页，共 页
9 17m
(1)由ρ= 可得袋内水的质量：
V
m=ρ V =1.0×103kg/m3×1.0×103=1kg，
水
袋内水吸收的热量：
Q=cm(t-t )=4.2×103J/(kg⋅℃)×1kg×(60℃-20℃)=1.68×105J；
0
Q
(2)由η= 可得消耗电能：
W
Q 1.68×105J
W = = =2.1×105J，
η 80%
W
由P= 可得，需要的加热时间：
t
W 2.1×105J
t= = =525s。
P 400W
答：(1)袋内水吸收的热量为1.68×105J；
(2)需要的加热时间为525s。
25. 解：
(1)A上表面所受水的压强：
p=ρ gh=1×103kg/m3×10N/kg×0.12m=1200Pa；
水
(2)A、B受到的总浮力：
F =ρ gV =ρ g(V +V )=1×103kg/m3×10N/kg×(1.0×10-3m3+0.5×10-3m3 )=15N
浮 水 排 水 A B
因为A、B恰好悬浮，
所以F =G +G ，
浮 A B
则B的重力：
G =F -G =15N-8N=7N；
B 浮 A
(3)B受到的浮力：
F =ρ gV =ρ gV =1×103kg/m3×10N/kg×0.5×10-3m3=5N，
浮B 水 排B 水 B
细线对B的拉力：
F =G -F =7N-5N=2N。
拉 B 浮B
答：(1)A上表面所受水的压强为1200Pa；
(2)B所受重力大小为7N；
(3)细线对B的拉力大小为2N。
26. 解：(1)当S 闭合、S 断开，变阻器R 的滑片P滑到a端时，电路中只有R 连入
1 2 2 1
电路，电流表测R 的电流，
1
根据P=UI可得电源电压：
P 6.4W
U= 1= =8V；
I 0.8A
(2)由欧姆定律可得R 的阻值：
1
U 8V
R = = =10Ω，
1 I 0.8A
当S 闭合、S 断开，变阻器R 的滑片P滑到b端时，R 与R 的最大阻值串联，电流表
1 2 2 1 2
测电路中的电流，
由欧姆定律可得此时的总电阻值：
第 页，共 页
10 17；
根据串联电路的总电阻等于各电阻之和可得：
R =R -R =40Ω-10Ω=30Ω；
2 总 1
(3)当S 和S 都闭合，变阻器R 的滑片P滑到某点时，R 与灯泡并联后与R 串联，电
1 2 2 1 2
流表测干路电流，
设灯泡两端的电压为U ，则根据串联电路的电流特点可得：
L
I'=I '+I ，
1 L
U U P
根据I= 和P=UI可得：I'= L+ L ，
R R U
1 L
U 0.9W
所以，0.6A= L + ，
10Ω U
L
解得：U =3V，
L
根据串联电路的总电压等于各电阻两端的电压之和可得：
U =U-U =8V -3V =5V，
2 L
由欧姆定律可得R 连入电路的阻值：
2
。
答：(1)电源电压为8V；
(2)变阻器R 的最大阻值为30Ω；
2
(3)小灯泡两端电压为3V，此时变阻器R 连入电路的阻值为8.3Ω。
2
【解析】
1. 解：A、鱼缸相当于凸透镜，成正立、放大的虚像，是由光的折射形成的，故A错
误；
B、手影是由于光沿直线传播形成的，故B错误；
C、水中倒影属于平面镜成像，是光的反射形成，故C正确；
D、彩虹是光的色散现象，属于光的折射现象，故D错误。
故选：C。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影
子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的
倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折
射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
解决此类题目要结合光的直线传播与光的反射、光的折射区别进行分析解答。
2. 解：
英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、
电阻和通电时间的关系，得出Q=I2Rt；为了纪念他做出的贡献，人们将他的名字命
名为热量(能量)的单位，
故选：B。
在大量实验的基础上，英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电
时间间的关系，即发现了焦耳定律。
本题考查了学生对物理学史的掌握和运用，常见题目。
第 页，共 页
11 173. 解：
A、根据图象可知，甲乙两物体均做匀速直线运动，第4s时甲运动了12m，乙运动了
4m，甲乙两物体从同一位置同时向上运动，所以第4s时两者相距12m-4m=8m。故
A错误；
B、甲乙两物体均做匀速直线运动，受到平衡力的作用，受到的重力与拉力大小相等，
甲乙两物体质量相同，则重力相等，所以甲受到的拉力等于乙受到的拉力。故B错误；
s 12m
CD、根据图象可知，甲的速度为v = 甲= =3m/s，乙的速度
甲 t 4s
s 4m
v = 乙= =1m/s；v >v ，所以甲做速度为3m/s的匀速运动，以甲为参照
乙 t 4s 甲 乙
物乙竖直向下运动。故C错误、D正确。
故选：D。
(1)首先会根据图象判断甲乙的运动状态；然后从图象中得出第4s时两者相距的路程；
(2)根据二力平衡得出甲乙所受到的拉力大小；
(3)根据图象求出甲乙的速度，然后根据运动和静止的相对性分析判断以甲为参照物乙
的运动状态。
根据图象或图表探究物质的规律是近两年来出现较多的题目，图象可以使我们建立更
多的感性认识，从表象中去探究本质规律，体验知识的形成过程。此题涉及到的知识
点较多，综合性很强。
4. 解：
A、声音的传播需要介质，真空不能传声，故A错误；
B、调节手机音量是为了改变声音的响度，故B错误；
C、超声波能粉碎人体内的结石说明声波能传递能量，故C错误；
D、摩托车排气管上安装消声器是为了在声源处减弱噪声，故D正确。
故选：D。
①真空不能传声；
②调节手机音量是改变琴弦振动的幅度，从而改变响度；
③声音可以传递信息和能量；
④防治噪声的途径有三个：在声源处、在传播中和在人耳处。
本题考查了声现象的多个知识点，包括振幅与响度的关系，声音的传播条件，超声波
的应用，防止噪声的途径等，有一定的综合性，难度不大
5. 解：
A、物体吸收热量，温度不一定升高；比如，晶体在熔化过程中，吸收热量，但温度不
变，故A错误；
B、热量是过程量，不能说含有热量，故B错误；
C、热传递过程中，高温物体放出热量，低温物体吸收热量，即热量由高温物体传向低
温物体，故C正确；
D、物体的内能增加，可能是从外界吸收热量，也可能是外界对物体做功，故D错误。
故选：C。
(1)晶体熔化过程中，吸收热量，但温度不变；
(2)热量是指热传递过程中传递能量的多少，是过程量；
(3)热传递的条件是存在温度差；
(4)改变内能的方法有两个：做功和热传递。
本题考查的是学生对影响物体内能大小的因素的理解以及内能、温度与热量三者之间
的关系的掌握，是中招的热点，也是难点。
6. 解：
A、安全用电的原则是：不接触低压带电体，不靠近高压带电体，故A错误；
B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认
第 页，共 页
12 17为带电体不带电是十分危险的，故B错误；
C、控制电路的开关应该接着用电器和火线之间，故C错误；
D、发生触电事故时，千万不能用手去拉触电者，首先要立即切断电源再采取措施抢
救触电者，故D正确。
故选：D。
(1)当人靠近到高压线一定距离时就会造成电弧触电或跨步电压触电，故要不靠近高压
带电体；安全用电的原则：不接触低压带电体，不靠近高压带电体；
(2)使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认
为带电体不带电是十分危险的。使用测电笔时，不能用手触及测电笔前端的金属探头，
这样会造成人身触电事故；
(3)控制灯泡的开关与火线相连；
(4)一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电
源脱离，并进行现场抢救。
本题考查的是日常生活中的一些安全用电常识，同学们要牢记安全用电常识，并正确
规范操作，避免危险发生。
7. 解：图中杠杆处于平衡状态，设一个钩码的重为G，杠杆上一格的长度为L，根据
杠杆平衡条件可得：2G×3L=3G×2L；
如果杠杆两侧的钩码各减少一个，则：
左边力与力臂的乘积：1G×3L，
右边力与力臂的乘积：2G×2L，
由于此时右边力与力臂的乘积较大，所以右端下降。
故选：B。
利用杠杆的平衡条件：动力×动力臂=阻力×阻力臂，左右分别判断看是否平衡。
杠杆的平衡条件要灵活应用，有时根据个数和格数也能判断是否平衡。
8. 解：根据滑动变阻器的使用规则可知，滑动变阻器的接法是一上一下的原则；在闭
合开关前，应将滑动变阻器阻值应调至最大，故A正确，BCD错误。
故选：A。
滑动变阻器的接法是一上一下的原则；在闭合开关前，滑动变阻器阻值应调至最大。
本题考查了滑动变阻器在电路中的使用方法，属于基础知识。
9. 解：
由生活常识可知，汽车的每一侧各有两个转向灯，一共有4个灯泡；
由题知，左、右侧的两个灯泡都能各自独立工作且互不影响(同一侧的一个灯泡损坏时，
另一灯泡仍然会发光)，故每一侧的两个灯泡的连接方式是并联的，故AC错误；
由于在操作过程中，不能出现左、右转向灯同时亮的情况，所以电路中只能有一个控
制开关，故B正确，D错误。
故选：B。
汽车的每一侧各有两个转向灯，故一共有4个灯泡；根据灯泡的发光情况判定灯泡的
连接方式，根据开关的作用判定开关的连接方式。
本题考查了电路的设计，根据生活经验判定灯泡的连接方式是解题的关键。
10. 解：(1)定值电阻与气敏元件串联，电流表测电路中的电流，输出信号电压U 即
ab
气敏元件的电压：
当煤气浓度升高时，气敏元件电阻增大，根据电阻的串联，总电阻变大，由欧姆定律，
电路中的电流变小，电流表示数变小，BD错误；
(2)因电流表示数变小，根据欧姆定律的变形公式：U=IR，R的电压变小，根据串联
电路电压的规律，输出信号电压U 变大，故A正确，C错误。
ab
故选：A。
定值电阻与气敏元件串联，电流表测电路中的电流，输出信号电压U 即气敏元件的电
ab
压：
第 页，共 页
13 17(1)当煤气浓度升高时，根据已知条件分析气敏元件电阻变化，根据电阻的串联判断总
电阻变化，由欧姆定律确定电路中的电流变化；
(2)根据欧姆定律的变形公式：U=IR，分析R的电压变化，根据串联电路电压的规律
确定输出信号电压U 变化。
ab
本题考查串联电路的规律及欧姆定律的运用，难度中等。
11. 解：A、发电机的线圈在转动过程中，消耗机械能，产生电能，即将机械能转化为
电能的过程，故A正确；
B、由于在转动过程中，线圈切割磁感线的方向不同，感应电流的方向是变化的，故B
错误；
C、线圈在转动过程中，切割磁感线的速度不同，感应电流的大小是变化的，故C正
确；
D、线圈中产生电流的原理是电磁感应现象，故D错误。
故选：AC。
发电机是利用电磁感应现象制成的，在发电机工作时，电流的大小和方向是时刻变化
的，据此分析即可解决；
发电机的线圈在转动过程中，将机械能转化为电能。
知道发电机的原理，并能理解发电机工作时其内部电流大小、方向的变化特点是解决
该题的关键。
12. 解：
AB、滚摆下降时，质量不变，速度变大，高度减小，即动能变大，重力势能减小，将
重力势能转化为动能；由于存在摩擦，故一部分重力势能转化内能，减少的重力势能
大于增加的动能；故A正确，B错误；
C、由于存在摩擦，故一部分动能转化内能，减少的动能大于增加的重力势能，故C
错误；
D、上升的最大高度逐渐降低，说明机械能转化为其他形式的能，故机械能不守恒，
故D正确。
故选：AD。
分析滚摆的向上运动时的速度及高度的变化，则可知动能及重力势能的变化；根据机
械能等于动能和势能之和判断机械能的变化。
本题考查了机械能的定义及动能和重力势能的相互转化，注意在不计空气阻力和摩擦
时，机械能总量是保持不变的。
13. 解：
A、根据安培定则可知，F端为螺线管的S极，故A错误；
B、R的滑片左移时，电阻减小，根据欧姆定律可知，电流变大，螺线管磁性增强，故
B错误；
C、电动机启动说明衔铁向下移动，这是螺线管磁性而产生的，故C正确；
D、由图可知，螺线管的电路中电源只有一节干电池，电动机的电源是两节干电池，
故螺线管两端电压小于电动机两端电压，故D正确。
故选：CD。
(1)根据安培定则判定螺线管的两极；
(2)螺线管磁性大小与电流大小有关；
(3)通电螺旋管具有磁性；
(4)根据电路的连接状态分析。
该题考查了安培定则的应用、磁极间的作用规律的应用、电磁铁磁性强弱的影响因素
等知识点，是一道综合题。
14. 解：
A、由图象知，该物质在熔化过程中保持50℃不变，所以熔点为50℃，并且为晶体，
故A正确。
第 页，共 页
14 17BC、由图象可知，该物质在ab段是熔化过程，晶体熔化时，仍然不断吸收热量，温度
不变、但内能增加，故BC正确；
D、由图象可知，相同的时间内OA段升高的温度大于BC段升高的温度，由Q=cm△t
可知：当吸收的热量和质量都相同时，△t越大比热容就越小，固态时的比热容比液态
时小，故D错误。
故选：ABC。
(1)从晶体和非晶体的重要区别进行分析：晶体熔化时，不断吸收热量，温度保持不变；
非晶体熔化时，不断吸收热量，温度逐渐升高。
晶体熔化时，不断吸收热量，温度保持不变，这个不变的温度是晶体的熔点。
(2)由图象可知，此物质固态时在相同的时间内升高的温度比液态时升高的温度大，由
此可知温度变化越大，比热容就越小。
本题主要考查了对晶体熔化图象的分析，要学会从熔化图象中获得信息：熔化温度、
熔化特点、熔化所用的时间。
15. 解：
A、B一起向右做匀速直线运动，说明两物体均处于平衡状态，都受到平衡力的作用；
(1)以A为研究对象，由于A做匀速直线运动，则A在水平方向上合力为零，A受到向
右的拉力F，则A必然要受到向左的摩擦力，大小也为F；由于力的作用是相互的，所
以A对B的摩擦力向右，大小也为F，故AC错误，B正确；
(2)以B为研究对象，水平方向上受到A对B的摩擦力与地面对B的摩擦力，二力是一
对平衡力，则地面对B的摩擦力向左，大小也为F；
故选：BD。
AB一起做匀速直线运动，合力均为零，先分析A的受力，由平衡条件分析摩擦力方向，
可确定A对B的摩擦力方向。地面对B有滑动摩擦力，根据平衡条件分析摩擦力的方
向。
本题关键根据两物体均处于平衡状态，由平衡条件分析受力情况，通常先由受力比较
少的开始分析。
16. (1)互相接触的两个物体发生相对运动时，在接触面会产生阻碍物体相对运动的摩
擦力，由于物体是向左运动，故受到的摩擦力方向是水平向右；
(2)物体由于和斜面相互挤压而对斜面有一个压力作用，方向是垂直斜面，并指向斜面
向下。
画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖
边。按照这个作图步骤，很容易能够画出指定力的示意图。
17. 首先根据反射光线的方向(水平向右)作出反射光线的大致位置，反射光线和入射
光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的
关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的
关系计算反射角的大小。
18. 解：(1))蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，发现无论如何
移动光屏总找不到像，可能是因为物距小于焦距，成了虚像，不能成在光屏上；有可
能光屏、凸透镜和烛焰的中心不在同一高度上，像无法成在光屏上；有可能物体在焦
点上，不能成像；物像之间距离大于光具座的长度；
(2)根据凸透镜成实像时，物远像近像变小，可知，应将蜡烛向远离凸透镜方向移动，
同时光屏应向靠近凸透镜方向移动。
故答案为：(1)物体在焦点上，不能成像；(2)靠近。
(1)若光屏上没有像，可能是因为物距小于焦距，成了虚像，不能成在光屏上；有可能
光屏、凸透镜和烛焰的中心不在同一高度上，像无法成在光屏上；有可能物体在焦点
上，不能成像；
(2)凸透镜成实像时，物近像远像变大。
第 页，共 页
15 17此题考查了凸透镜成像对实验操作的要求。一定要注意实验前的调整工作。同时还考
查了凸透镜成像的规律及应用，需熟练掌握成像特点与物距、像距的关系。
19. 解：
(1)天平平衡时物体的质量等于砝码的质量加游码在标尺上所对的刻度值；
烧杯和食用油的总质量：m =50g+20g+3.4g=73.4g，
1
(2)如图乙所示，量筒中食用油的体积为V =40ml=40cm3；
(3)烧杯中食用油的质量m=m -m =73.4g-41.0g=32.4g；
1 2
m 32.4g
该食用油的密度ρ= = =0.81g/cm3=0.81×103kg/m3
；
V 40cm3
(4)由实验步骤可知，所测量的油的质量m是真实的；
若将食用油倒入量筒时，量筒壁上沾上了少量食用油，导致所测食用油体积V偏小；
m
由ρ= 可知所测油的密度偏大；
V
故答案为：(1)73.4；(2)40；(3)0.81×103；(4)大。
(1)天平平衡时物体的质量等于砝码的质量加游码在标尺上所对的刻度值。
(2)在进行量筒的读数时，注意量筒的分度值。
m
(3)根据公式ρ= 进行计算液体的密度。
V
(4)根据密度公式可知，油的质量真实，体积偏小，则测出油的密度偏大，根据实验步
骤，据此分析答题。
天平的调节与读数、量筒的读数、密度公式的运用，这些都是我们学习密度测量必须
掌握的知识点。同时，测量顺序的合理安排，将影响到误差的大小，因此，我们应该
特别注意。
20. 解：(1)已知电源电压为8V且保持不变，实验中小灯泡额定电压为3.8V，电路中
U 3.8V
电流，I= = =0.38A，
R 10Ω
4.2V
故变阻器分得的电压为U =8V -3.8V =4.2V，变阻器电压为小灯泡的 倍，小
滑 3.5V
灯泡电阻为10Ω时，根据分压原理，变阻器连入电路中的电阻
4.2V
R = ×10Ω≈11Ω，有三种规格滑动变阻器应选用“50Ω0.5A”的变阻器；
滑大 3.8V
(2)由实物图可知，电压表串联在电路中，相当于开路，故电流表示数为零，小灯泡不
亮，电压表测量电源的电压，示数为电源电压8V，故选BD；
(3)原电路中，电流表与小灯泡并联，电压表串联在电路中是错误的，电流表与小灯泡
串联，电压表与小灯泡并联，改正后如下所示：
(4)由图象可知：正常工作电灯的额定电压为3.8V，通过灯泡的电流为0.3A，此时灯
泡的电功率P=UI=3.8V ×0.3A=1.14W，
当小灯泡两端电压为3V时，灯泡的电流，I'=0.25A，
第 页，共 页
16 17电阻为 ；
故答案为：(1)“50Ω0.5A”；(2)BD；(3)如上图；(4)1.14；12。
(1)根据串联电路电压的规律和分压原理确定变阻器连入电路中的电阻大小，确定变阻
器的规格；(2)电压表串联在电路中，电路相当于开路，据此分析；(3)分析原电路的
错误连接，据此改正；(4)找出灯泡电压下的电流，利用W =UI计算电功率，根据
U
R= 计算电阻
I
本题测量灯的电功率，考查电路连接、操作过程、电表读数、电功率的计算及故障的
分析，难度一般。
21. 解：(1)弹簧的形变量x等于弹簧的原长度h 减去弹簧被压缩后的长度h ，即
0 1
x=h -h ；
0 1
(2)实验中弹性势能的大小时通过铁块被弹起的高度来间接的反应，即铁块到达的最高
点h 减去弹簧被压缩的最低点h ，即h -h ，故D正确；
2 1 2 1
(3)由表可知△h=15x2，△h与x2成正比例函数关系，图象为过原点的直线，即弹簧弹
性势能的大小与形变量的平方成正比。
故答案为：(1)h -h ；(2)D；(3)形变量的平方。
0 1
(1)弹簧的形变量等于弹簧的原长度减去弹簧被压缩后的长度；
(2)实验中弹性势能的大小时通过铁块被弹起的高度来间接的反应，这用到了转换法；
(3)正比例函数图象为过原点的直线。
本题考查了学生通过题中信息分析解答能力，这类题，难度一般不会很大，只要认真
审题即可解答。
22. 解：
(1)熊猫木偶由铝合金材料制成，铝合金具有密度小、硬度大的特点；由“熊猫木偶道
m
具的尺寸大，质量却仅为10kg”知，此道具的体积虽然较大，但质量不大，由ρ=
V
知，其密度较小。
(2)演员在地面上做曲线运动时，运动方向改变，处于非平衡状态，则演员受到的力是
非平衡力。
F
(3)让屏幕正对风的方向，若增大风速，风对屏幕产生的压力变大，根据p= 可知风
S
对屏幕产生的压强变大；
(4)在给保暖服内的电池充电时将电能转化为化学能；保暖服通电发热是通过电流做功
增加保暖服的内能。
故答案为：(1)密度；(2)非平衡力；(3)变大；(4)化学；做功。
(1)体积相同的不同物质，质量与密度成正比。
(2)物体处于平衡状态时，受到的就是平衡力；物体处于非平衡状态时，受到的就是非
平衡力；平衡状态指的是静止状态和匀速直线运动状态。
F
(3)根据p= 判断分析。
S
(4)电池的充电和放电过程是电能和化学能转化的过程，给电池充电是将电能转化为化
学能储存在电池内。
改变物体内能的方式有两种：做功和热传递；做功改变物体内能的实质是能量的转化，
热传递改变物体内能的实质是能量的转移。
本题主要考查了密度、物体处于平衡状态的判定、压强公式的应用、能量转化、改变
内能的方法等知识，是一道基础题，也是一道联系实际的应用题。
23. (1)根据s=nh求出绳子自由端移动的距离，然后根据W =Fs求出拉力做的总功，
(2)根据s=nh求出物体上升的高度，然后根据W =Gh求出有用功，最后根据
第 页，共 页
17 17W
η= 有×100%求出滑轮组的机械效率；
W
总
本题考查使用滑轮组功、机械效率的计算，关键是公式及其变形的灵活运用，重点知
道根据动滑轮上绳子的段数求绳子自由端移动的距离，属于常考题型。
24. (1)已知水的体积，利用密度公式变形可求得其质量，根据Q =cm(t-t )即可求
吸 0
出水吸收的热量；
Q W
(2)已知电热水袋加热效率为80%，然后根据η= 求出消耗电能，然后利用P= 可
W t
求得需要的加热时间。
本题考查了吸热公式、电功公式、效率公式的应用，关键是从表中得出有用的信息。
25. (1)利用液体压强公式p=ρgh求A上表面所受水的压强；
(2)利用阿基米德原理求A、B受到的总浮力，由于A、B恰好悬浮，利用悬浮条件
F =G +G 求B的重力；
浮 A B
(3)利用阿基米德原理求B受到的浮力，细线对B的拉力等于B的重力减去B受到的浮
力。
本题为力学综合题，考查了液体压强公式、阿基米德原理、物体浮沉条件的应用，由
于计算数字比较复杂，要细心，易错题！
26. (1)当S 闭合、S 断开，变阻器R 的滑片P滑到a端时，电路中只有R 连入电路，
1 2 2 1
电流表测R 的电流，已知定值电阻R 消耗的功率，利用P=UI即可求出电源电压；
1 1
(2)根据欧姆定律求出R 的阻值；当S 闭合、S 断开，变阻器R 的滑片P滑到b端时，
1 1 2 2
R 与R 的最大阻值串联，电流表测电路中的电流，根据串联电路的电流特点和欧姆定
1 2
律求出R 的最大阻值；
2
(3)当S 和S 都闭合，变阻器R 的滑片P滑到某点时，R 与灯泡并联后与R 串联，电
1 2 2 1 2
流表测干路电流，已知灯泡的功率和干路电流，则根据并联电路的电流特点和欧姆定
律得出干路电流的表达式，然后先求出灯泡两端的电压，再根据欧姆定律求出R 连入
2
电路的阻值。
本题考查了串联电路和并联电路的特点以及欧姆定律的应用，关键是开关闭合、断开
时电路连接方式的判断。
第 页，共 页
18 17
