2022 年湖南省湘潭市中考物理试卷
一、单项选择题（本大题共15小题，每小题2分，共30分。请把答案填涂在答题卡上。）
1. 在国际单位制中，电流的单位是（ ）
A. 牛顿 B. 欧姆 C. 伏特 D. 安培
【答案】D
【解析】
【详解】在国际单位制中，牛顿是力的单位，欧姆是电阻的单位，伏特是电压的单位，安培是电流的单位，
故D符合题意，ABC不符合题意。
故选D。
2. 通常情况下属于绝缘体的是（ ）
A. 橡皮擦 B. 钢直尺 C. 铅笔芯 D. 铜钥匙
【答案】A
【解析】
【详解】铜钥匙、铅笔芯、钢直尺都容易导电，属于导体，橡皮擦不容易导电，属于绝缘体，故BCD不
符合题意，A符合题意。
故选A。
3. 下列估测值最接近生活实际的是（ ）
A. 空调的功率约为1.5W
B. 教室门的高度约为10m
C. 舒适的环境温度约为100℃
D. 中学生的质量约为50kg
【答案】D
【解析】
【详解】A．空调的功率比较大，一般在
1500W＝1.5kW
左右，故A不符合题意；
B．教室的高度约3m，门的高度在2m左右，故B不符合题意；
C．人体正常体温在37℃左右，感觉舒适的环境气温在23℃左右，故C不符合题意；
D．成年人质量在65kg左右，中学生质量略小于此数值，在50kg左右，故D符合题意。
故选D。
4. 如图，北京冬奥会开幕式上，一男孩用小号演奏《我和我的祖国》。下列说法正确的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 号声可以在真空中传播
B. 号声是由空气柱振动产生的
C. 用更大的力气吹奏，可改变声音的音调
D. 听号声知道所吹奏的乐曲，主要说明声音传递能量
【答案】B
【解析】
【详解】A．真空不能传声，号声无法在真空中传播，故A错误；
B．小号是铜管乐器，是空气柱振动发声的，故B正确；
C．换用更大的力吹气改变了小号声音的响度，故C错误；
D．听号声知道所吹奏的乐曲，说明声可以传递信息，故D错误。
故选B。

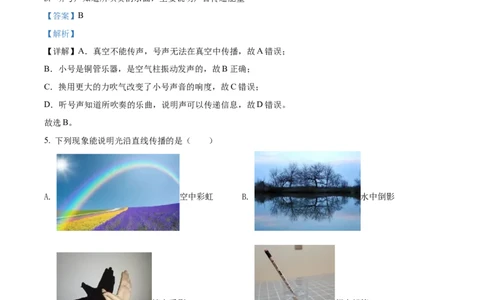

5. 下列现象能说明光沿直线传播的是（ ）
A. 空中彩虹 B. 水中倒影
C. 墙上手影 D. 杯中铅笔
【答案】C
【解析】
【详解】A．雨过天晴时，常在天空出现彩虹，这是太阳光透过悬浮在空气中细小的水珠折射而成的，白
光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的【中小学教辅资源店 微信：mlxt2022】
折射形成的，故A不符合题意；
B．水中倒影是由于光的反射现象形成的平面镜成像，故B不符合题意；
C．墙上手影是由于光沿直线传播形成的，故C符合题意；
D．从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的
方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故D不符合题意。
故选C。
6. 下列实例中属于熔化的是（ ）
A. 积雪消融 B. 湿手烘干 C. 瓦上结霜 D. 湖面起雾
【答案】A
【解析】
【详解】A．积雪消融是固态的冰变为液态水的过程，是熔化，故A符合题意；
B．湿手烘干是液态的水变为气态的水蒸气，是汽化，故B不符合题意；
C．瓦上结霜是空气中的水蒸气由气态直接变为固态形成的，是凝华现象，故C不符合题意；
D．湖面起雾是空气中的水蒸气遇冷液化，故D不符合题意。
故选A。
7. 2022年6月5日神舟十四号载人飞船升空，下列说法正确的是（ ）
A. 加速上升时，载人飞船动能不变
B. 宇航员在太空中利用电磁波和地面通信
C. 火箭使用热值小的燃料
D. 加速上升时，火箭的运动状态不变
【答案】B
【解析】
【详解】A．加速上升时，载人飞船的质量不变，速度变大，动能变大，故A错误；
B．电磁波可以在真空中传播，所以宇航员在太空中利用电磁波和地面通信，故B正确；
C．火箭发射时要选用热值大的固体燃料，原因是完全燃烧相同质量的燃料，热值大，可以放出更多的热
量，故C错误；
D．加速上升时，火箭的运动速度大小发生了变化，运动状态改变，故D错误。
故选B。
8. 有关大气压的说法正确的是（ ）
A. 马德堡半球实验证明了大气压强的存在
B. 牛顿最早精确测出了大气压强的值
C. 离地面越高，大气压强越大
D. 气压越低，水的沸点越高【中小学教辅资源店 微信：mlxt2022】
【答案】A
【解析】
【详解】A．马德堡半球内部空气被抽出，气压变小，外界大气压大于内部压强，所以在外界大气压的作
用下将两个半球压在一起，故能说明了大气压强的存在，故A正确；
B．托里拆利最早测出了大气压的数值，故B错误；
C．大气压强随海拔高度的增加而减小，离地面越高，大气压强越小，故C错误；
D．水的沸点与气压有关，气压越高，沸点越高，故D错误。
故选A。

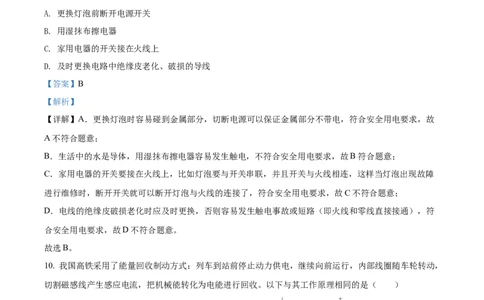

9. 下列做法不符合安全用电要求的是（ ）
A. 更换灯泡前断开电源开关
B. 用湿抹布擦电器
C. 家用电器的开关接在火线上
D. 及时更换电路中绝缘皮老化、破损的导线
【答案】B
【解析】
【详解】A．更换灯泡时容易碰到金属部分，切断电源可以保证金属部分不带电，符合安全用电要求，故
A不符合题意；
B．生活中的水是导体，用湿抹布擦电器容易发生触电，不符合安全用电要求，故B符合题意；
C．家用电器的开关要接在火线上，比如灯泡要与开关串联，并且开关与火线相连，这样当灯泡出现故障
进行维修时，断开开关就可以断开灯泡与火线的连接了，符合安全用电要求，故C不符合题意；
D．电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故或短路（即火线和零线直接接通），符
合安全用电要求，故D不符合题意。
故选B。
10. 我国高铁采用了能量回收制动方式：列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，
切割磁感线产生感应电流，把机械能转化为电能进行回收。以下与其工作原理相同的是（ ）
A. B.
C. D.【中小学教辅资源店 微信：mlxt2022】
【答案】C
【解析】
【详解】A．图中装置是探究影响电磁铁磁性大小因素的实验，故A不符合题意；
B．图中的装置是探究通电导体在磁场中受力运动的实验，是将电能转化为机械能，为电动机的原理，故
B不符合题意；
C．图中导体在磁场中切割磁感线就能在电路中产生感应电流，是电磁感应现象，故C符合题意；
D．图中的实验为奥斯特实验，是探究电流的磁效应，故D不符合题意。
故选C。
11. 有关能源和能量，下列说法正确的是（ ）
A. 电能是一次能源
B. 只有裂变才能释放出核能
C. 风能是可再生能源
D. 能量是守恒的，我们不需要节约能源
【答案】C
【解析】
【详解】A．电能需通过消耗一次能源才能获得，是二次能源，故A错误；
B．核反映包括核裂变和核聚变，核裂变和核聚变都能释放出核能，故B错误；
C．风能是由大气的流动形成的，风能可以从自然界源源不断获得，为可再生能源，故C正确；
D．能量是守恒的，但是能量的转移或转化是有方向性的，所以节约能源势在必行，故D错误。
故选C。
12. 下列说法正确的是（ ）
A. 力只能使物体发生形变
B. 对于流动的气体，在流速大的地方压强小
C. 长导线的电阻一定大
D. 禁止鸣笛是在传播过程中控制噪声
【答案】B
【解析】
【详解】A．力可以使物体发生形变，也可以改变物体的运动状态，故A错误；
B．液体和气体统称流体，流速越大的位置其压强越小，流速越小的地方压强越大，故B正确；
C．导线的电阻导线的材料、长度、横截面积和温度有关，导线长，电阻不一定大，故C错误；
D．禁止鸣笛是在声源处控制噪声，故D错误。
故选B。
13. 如图，蒸粽子时，锅盖被水蒸气顶起而发生“跳动”，下列说法正确的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 水沸腾时，温度继续升高
B. 蒸锅烫手，因为它含有的温度多
C. 闻到粽香，说明加热后分子才运动
D. 水蒸气顶起锅盖过程的能量转化与内燃机做功冲程相似
【答案】D
【解析】
【详解】A．水沸腾时，吸热温度保持不变，故A错误；
B．温度不能说“含有”，故B错误；
C．一切物质的分子都在永不停息地做无规则运动，温度越高无规则运动越剧烈，故C错误；
D．水蒸气顶起锅盖是内能转化为机械能，内燃机做功冲程也是内能转化为机械能，故D正确。
故选D。
14. 为防控疫情，学校自动门控制系统，只有当两个开关（体温正常S 闭合，人脸识别成功S 闭合）都闭
1 2
合时，电动机才打开闸门，符合以上要求的电路设计图是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不
通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响 的，所以两个开关是串联的，然后与【中小学教辅资源店 微信：mlxt2022】
电动机串联在电路中，故C符合题意，ABD不符合题意。
故选C。
15. 如图，将印有花的透明胶片，贴在发光手电筒前端玻璃上，正对着焦距为10cm的凸透镜，调整位置，
墙上出现一朵清晰放大的“花”。下列说法正确的是（ ）
A. 胶片上的花是倒立的
B. 此透镜可作为近视眼镜镜片
C. 胶片与透镜的距离小于10cm
D. 白墙相当于光屏，发生的是镜面反射
【答案】A
【解析】
【详解】AC．墙上出现一朵清晰放大的“花”，该像是放大、倒立的实像，此时的物距应该在一倍焦距和
二倍焦距之间，所以胶片与透镜的距离小于20cm，大于10cm，故A正确，C错误；
B．远视眼的成因是像成在了视网膜的后方，需要佩戴对光线具有会聚作用的凸透镜矫正；近视眼的成因
是像成在了视网膜的前方，需要佩戴对光线具有发散作用的凹透镜矫正，故B错误；
D．白墙的表面凹凸不平，光线照射到白墙后会发生的是漫反射，故D错误。
故选A。
二、双项选择题（本题共3小题，共6分。每小题都有两个选项符合题目要求。全部选对的
得2分，选对但不全的得1分，有选错的得0分。请把答案填涂在答题卡上。）
16. 甲同学骑自行车从家中出发到乙同学家，甲出发的同时，乙同学步行去迎接，经过20min接到甲同学
后，两人一同推车步行到达乙同学家。整个过程甲同学的路程与时间的关系如图所示，以下说法正确的是
（ ）【中小学教辅资源店 微信：mlxt2022】
A. 甲同学的总路程为4km
B. 甲在相遇前后的速度不变
C. 乙同学步行的时间为40min
D. 相遇后乙同学步行的路程为2km
【答案】AC
【解析】
【详解】A．由图可知，甲同学从原点出发，40min时甲同学在4km的位置，所以行驶的总路程是4km，
故A正确；
B．由题意可知，甲、乙同学在20min时相遇，由图可知，相遇前，甲同学行驶的路程是3km，相遇前的
速度为
相遇后，甲同学行驶 的路程为
运动的时间为
相遇后的速度为
所以相遇前后速度变化，故B错误；
C．由图可知，甲同学全程所用的时间为40min，甲出发的同时，乙同学步行去迎接，所用乙同学步行的
时间也为40min，故C正确；
D．甲、乙同学在20min相遇，由图可知，相遇后乙同学步行的路程为
故D错误。
故选AC。
17. 如图所示，一均匀杠杆可以绕中点O自由转动，杠杆上垂直粘有A、B两根粗细相同的蜡烛且刚好在
水平位置平衡，两蜡烛所处位置到O点的水平距离l ＝2l ，现同时点燃蜡烛，经时间t，它们减少了相
AO BO
等的质量，下列说法正确的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 点燃前A、B蜡烛重力之比为1∶2
B. 经时间t，杠杆右端下沉
C. 经时间t，杠杆左端下沉
D. 经时间t，杠杆继续保持水平平衡
【答案】AB
【解析】
【详解】A．点燃前A、B蜡烛前，杠杆处于平衡状态，根据杠杆的平衡条件可知
G l ＝G l
AAO BBO
变形得
故A正确；
BCD．经时间t，蜡烛燃烧后减小的重力ΔG相同，则支点左边力与力臂的乘积为
(G -ΔG)l ＝G l ﹣ΔGL
A AO AAO AO
支点右边力与力臂的乘积为
(G -ΔG)l ＝G l -ΔGl
B BO BBO BO
由于l ＞l ，所以
AO BO
ΔGl ＞ΔGl ，G l ＝G l
AO BO AAO BBO
则有
G l ﹣ΔGL ＜G l -ΔGl
AAO AO BBO BO
所以杠杆右端下沉，故B正确，CD错误。
故选AB。
18. 如图是某二氧化碳浓度检测仪的电路原理图，R 为定值电阻，R 为气敏电阻，其阻值随二氧化碳浓度
0 1
的增大而减小。电源电压不变，闭合S，当所测二氧化碳浓度增大时，下列判断正确的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 电压表示数变大，电流表示数变小
B. 电压表示数变小，电流表示数变小
C. 电压表示数变大，电流表示数变大
D. 电压表和电流表示数的比值不变
【答案】CD
【解析】
【详解】由电路图可知，两电阻串联，电压表测量R 两端的电压，电流表测电路中的电流。闭合S，当所
0
测二氧化碳浓度增大时，气敏电阻R 的阻值减小，电路中的总电阻减小，由 可知，电路中的电流变
1
大，即电流表的示数变大；由U＝IR可知，定值电阻R 两端的电压变大，即电压表的示数变大；根据
0
可知，电压表与电流表示数的比值为R 的阻值，保持不变。综上所述，AB错误，CD正确。
0
故选CD。
三、填空、作图题（本题每空1分，作图1分，共14分。请把答案填在答题卡上。）
19. 如图所示，钢管一端支在水平地面上，另一端被绳竖直悬吊着。请画出钢管所受重力G的示意图。
【答案】
【解析】【中小学教辅资源店 微信：mlxt2022】
【详解】重力的方向是竖直向下的，从钢管重心O开始，画一条带箭头的竖直向下的有向线段，用G表示，
如图所示：
20. 如图所示，被测纽扣的直径是_______cm。
【答案】1.13
【解析】
【详解】由图知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是
0.1cm=1mm
即此刻度尺的分度值为1mm；纽扣左侧与3.00cm对齐，右侧在4.1cm与4.2cm之间偏向4.1cm一侧，估读
为4.13cm，所以纽扣的直径为
d=4.13cm-3.00cm=1.13cm
21. 如图，验电器是检测物体是否带_____（选填“电”或“磁”）的仪器．用带电体接触验电器的金属球，
金属箔就会张开，是因为两个金属箔片带有_____（选填“同种”或“异种”）电荷，相互_____（选填
“吸引”或“排斥”）．
【答案】 ①. 电 ②. 同种 ③. 排斥
【解析】
【分析】验电器是用来检验物体是否带电仪器．验电器是根据同种电荷相互排斥的原理制作的，金属箔片
所带的电荷量越多，其张角越大．
【详解】验电器是用来检验物体是否带电仪器；用带电体接触验电器的金属球时，电荷通过验电器的金属【中小学教辅资源店 微信：mlxt2022】
球传给金属杆传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开．
【点睛】此题考查对验电器用途、原理及其使用特点的了解，要牢记．
22. 奥运滑雪冠军苏翊鸣滑离跳台后由于具有_______（选填“惯性”或“内能”）在空中继续向前运动，
以他所戴的头盔为参照物苏翊鸣是_______（选填“运动”或“静止”）的。
【答案】 ①. 惯性 ②. 静止
【解析】
【详解】[1]奥运滑雪冠军苏翊鸣滑离跳台后由于具有惯性，仍然会保持原来的运动状态，在空中继续向前
运动。
[2]以他所戴的头盔为参照物，苏翊鸣与头盔之间没有发生位置的变化，是静止的。
23. 磨刀时刀发热，此过程中主要是_______（选填“做功”或“热传递”）改变了刀的内能；用相同的力
切菜时，刀口越薄，对菜的压强越_______（选填“大”或“小”）。
【答案】 ①. 做功 ②. 大
【解析】
【详解】[1]磨刀时克服摩擦力做功，机械能转化为内能，所以刀会发热。
[2]压强与压力和受力面积有关，用相同的力切菜时，压力一定，刀口越薄，也就是受力面积越小，所以产
生的压强越大。
24. 如图所示，烧瓶里装有质量和初温都相同的煤油，两电阻丝的阻值不同。闭合开关，通过两电阻丝的
电流_______，两电阻丝产生的热量_______（均填“相等”或“不相等”）。如果将某一烧瓶里的煤油换
成0.2kg的水，温度升高5℃，水吸收的热量是_______J。
【答案】 ①. 相等 ②. 不相等 ③. 4.2×103
【解析】
【详解】[1]由图可知，该电路为串联电路，两电阻丝串联接入电路中；因为在串联电路中电流处处相等，
所以通过两电阻丝的电流是相等的。
[2]在通电时间、电流相同时，电阻越大，产生的热量越多，所以电流通过两电阻丝产生的热量是不相等的。
[3]水吸收的热量为
Q =c m (t-t)=4.2×103J/(kg•℃)×0.2kg×5℃=4.2×103J
吸 水 水 0【中小学教辅资源店 微信：mlxt2022】
25. 如图是小明家电能表的表盘，其读数是_______kWh。小明将家中其他用电器关闭，只让干衣机单独工
作，观察到6min内电能表指示灯闪烁了160次，干衣机在这6min内消耗的电能为_______kW·h，它的实
际功率是_______kW。
【答案】 ①. 619.5 ②. 0.1 ③. 1
【解析】
【详解】[1]电能表的最后一位是小数、单位是kW·h，由图知，电能表的示数为619.5kW·h。
[2]6min内电能表指示灯闪烁了160次，此时干衣机消耗的电能为
[3]时间为
t=6min=0.1h
干衣机的电功率为
四、实验、探究题（本题每空1分，共27分。请把答案填在答题卡上。）
26. 如图所示，在表演“浇不灭的蜡烛”的魔术时，把玻璃板竖立在水平桌面上，玻璃板前竖放一根蜡烛，
玻璃板后有一玻璃杯，点燃蜡烛，透过玻璃板看到“蜡烛在杯中燃烧”，向杯中逐渐加水，透过玻璃板，
会看到“杯中燃烧的蜡烛没有被水浇灭”。
（1）该魔术主要利用了_______（选填“平面镜”或“凸透镜”）成像的原理。在较_______（选填
“明”或“暗”）的环境中表演，现象更明显；
（2）杯中的“蜡烛”是实际蜡烛形成的_______（选填“正”或“倒”）立的_______（选填“虚”或
“实”）像，与实际蜡烛大小_______（选填“相等”或“不相等”）。【中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 平面镜 ②. 暗 ③. 正 ④. 虚 ⑤. 相等
【解析】
【详解】（1）[1]魔术中的玻璃板相当于平面镜，所以该魔术主要利用了平面镜成像的原理。
[2]蜡烛点燃时比较亮，在较暗的环境中，烛焰和环境的对比度比较大，烛焰的像会更清晰。
（2）[3][4][5]物体在平面镜中成的像是正立的虚像，物像大小相等，像的大小跟物体大小有关，跟物体到
平面镜的距离无关，蜡烛通过玻璃板成正立等大的虚像。
27. 某实验小组测量矿石的密度。
（1）把天平放在水平台面上，把游码移到标尺的_______处；
（2）正确操作后，右盘中砝码及游码在标尺上的位置如图1所示，小矿石的质量为_______g；
（3）将小矿石放入盛有50mL水的量筒中，水面升高到如图2所示的位置，则小矿石的体积为
_______cm3，密度为_______g/cm3；
（4）实验小组发现用量筒和空瓶也可以测出该矿石的密度：
①将空瓶放入盛有适量水的量筒内，稳定后水面位置为V，如图3所示；
1
②将小矿石放入瓶中，稳定后水面位置为V，如图4所示；
2
③将小矿石从瓶中取出放入量筒内，稳定后水面位置为V，如图5所示；
3
由图3、4可得矿石的质量m＝_______，由图3、5可得小矿石的体积，则小矿石密度ρ＝_______（两空均
用已知量的字母表示，ρ 已知）。
水【中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 零刻度线 ②. 12 ③. 4 ④. 3 ⑤. ρ （V﹣V） ⑥.
水 2 1
【解析】
【详解】（1）[1]将天平放在水平台面上，把游码移到标尺左端的零刻度线处，然后调节天平平衡。
（2）[2]由图1可知，矿石的质量为
m′＝10g+2g＝12g
（3）[3][4]放入矿石前量筒中水的体积为
V=50mL＝50cm3
0
由图2可知，放入矿石后量筒中的水体积和矿石的总体积为
V =54mL＝54cm3
总
则矿石的体积为
V＝54cm3-50cm3＝4cm3
所以矿石的密度为
（4）[5]将空瓶放入盛有适量水的量筒内，稳定后水面位置为V；将小矿石放入瓶中，稳定后水面位置为
1
V；空瓶和矿石处于漂浮状态，根据物体的浮沉条件和阿基米德原理可知，漂浮时受到的浮力等于自身的
2
重力，多排开的水的重力为矿石的重力,所以矿石的重力为
G＝ΔF ＝ρ g（V﹣V）
浮 水 2 1
则矿石的质量为
[6]将小矿石从瓶中取出放入量筒内，稳定后水面位置为V，则矿石的体积为
3
V ＝V﹣V
石 3 1
小矿石密度为
28. 利用如图所示装置探究影响滑动摩擦力的因素。长方体木块上表面是棉布面，侧面和下表面是面积不
同而粗糙程度相同的木板面。实验时，选择不同的接触面，通过增减砝码，改变木块对木板的压力，依次
水平向右拉动长木板，将每次测量结果填入下表。
木块与木板的接触
实验序号 压力 测力计示数
面【中小学教辅资源店 微信：mlxt2022】
1 下表面与木板面 2.5N 1.2N
2 下表面与木板面 5.0N 2.4N
3 下表面与木板面 7.5N 3.6N
4 侧面与木板面 2.5N 1.2N
5 上表面与木板面 2.5N 1.8N
6 侧面与木板面 5.0N
（1）水平向右拉动长木板，当测力计示数稳定时，测力计的拉力与木块受到的滑动摩擦力大小_______
（选填“相等”或“不相等”），木块受到的滑动摩擦力是水平向_______；
（2）由实验1、4可知，滑动摩擦力大小与接触面的面积_______（选填“有关”或“无关”）；
（3）由实验1、5可知，其他条件相同时，接触面越粗糙，滑动摩擦力越_______；
（4）由实验1、2、_______（填实验序号）可知，其他条件相同时，滑动摩擦力大小与接触面受到的压力
成_______比；由此结论可得，实验6空格中的数据是_______N。
【答案】 ①. 相等 ②. 右 ③. 无关 ④. 大 ⑤. 3 ⑥. 正 ⑦. 2.4
【解析】
【详解】（1）[1]水平匀速拉动木板，待测力计示数稳定后，木块受力平衡，水平方向上的拉力和摩擦力
是一对平衡力，根据二力平衡的知识，木块受到的滑动摩擦力与测力计示数大小相等。
[2]水平向右匀速直线拉动木条，木块相对与木板向左运动，则木块受到木板的摩擦力方向水平向右。
（2）[3]由实验1、4和题意可知，压力大小和接触面粗糙程度都相同，接触面的面积不同，而滑动摩擦力
相同，故得出滑动摩擦力的大小与接触面的面积无关。
（3）[4]由实验1、5可知压力大小和接触面积都相同，布面较粗糙，测力计的示数较大，可得出结论：其
他条件相同时，接触面越粗糙，滑动摩擦力越大。
（4）[5][6]实验1、2、3控制了接触面的粗糙程度和接触面积不变，仅改变压力大小，发现压力越大，滑
动摩擦力越大，什么滑动摩擦力大小与接触面受到的压力成正比。
[7]实验2、6中，压力大小和接触面粗糙程度都相同，接触面的面积不同，根据前面的结论可知，实验6
空格中的数据应该是2.4N。【中小学教辅资源店 微信：mlxt2022】
29. 用如图所示的电路测量小灯泡的电阻，小灯泡的额定电压为2.5V。
（1）用笔画线代替导线，将图1中的器材连接成完整电路_______；
的
（2）连接电路后，闭合开关，灯泡不亮，电流表和电压表都有较小 示数，无论怎样移动滑片，灯泡都
不发光，两表示数均无变化，其原因可能是：_______；
A.灯泡短路
B.灯泡断路
C.滑动变阻器接的是下端两接线柱
（3）故障排除后，移动滑片到某一位置，电压表的示数如图2所示，此时灯泡两端的电压为_______V。
要测量灯泡的额定电流，应将图1中滑动变阻器的滑片向_______（选填“A”或“B”）端移动，使电压
表的示数为_______V；
（4）移动滑片，记下多组数据，并绘制成图3所示图像，则灯泡正常发光时电阻为_______Ω（结果保留
一位小数）。
（5）用该灯泡和电压表，测未知电阻R 的阻值，电路图如图4。步骤如下：
x
①只闭合S、S，移动滑片，使电压表示数为1V，由图3可知灯泡的电流为_______A，即为R 的电流；
0 1 x
②保持滑片位置不变，只闭合S、S，电压表示数为2.6V，则此时R 的两端的电压为_______V；
0 2 x
③R 的阻值为_______Ω。
x
【答案】 ①. ②. C ③. 1.8 ④. B ⑤. 2.5 ⑥. 8.3【中小学教辅资源店 微信：mlxt2022】
⑦. 0.2 ⑧. 1.6 ⑨. 8
【解析】
【详解】（1）[1]伏安法测小灯泡电阻时，需要调节小灯泡两端的电压，应将滑动变阻器采用一上一下的
连接方式，与灯泡串联在电路中，所以将滑动变阻器上端任意一个接线柱与小灯泡的右端接线柱相连，如
下图所示：
（2）[2]连接电路后，闭合开关，小灯泡不亮，电流表、电压表都有示数，电路为通路，电路的电流较小，
电路的电阻较大，无论怎样移动滑动变阻器的滑片，灯泡都不发光，两电表示数均无变化，则变阻器不能
起到变阻的作用，产生这一现象的原因是连接变阻器时，同上同下连入了电路中，故C符合题意，ABD不
符合题意。
故选C。
（3）[3][4][5]灯在额定电压下的电流等于额定电流，图2中电压表选用小量程，分度值为0.1V，示数为
1.8V，小于灯泡的额定电压2.5V，应增大灯泡两端的电压，根据串联电路电压的规律，应减小滑动变阻器
两端的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表
示数为灯泡的额定电压2.5V。
（4）[6]根据图丙所示的小灯泡电流随电压变化的关系图象知，灯在额定电压2.5V时的电流为0.3A，此时
灯泡的电阻
（5）①[7]只闭合S、S，小灯泡与未知电阻R 串联，电压表测小灯泡两端的电压，移动滑片，使电压表
0 1 x
示数为1V，由图3可知灯泡的电流为0.2A，由串联电路的电流特点可知，此时通过R 的电流
x
②[8]保持滑片位置不变，只闭合S、S，小灯泡与未知电阻R 串联，电压表测小灯泡和未知电阻R 两端
0 2 x x
的总电压，电压表示数为2.6V，由串联电路的电压特点可知，此时R 的两端的电压为
x
③[9]因电路的连接关系没有改变，各电阻的大小不变，通过未知电阻R 的电流也不变，由欧姆定律可知
x【中小学教辅资源店 微信：mlxt2022】
R 的阻值
x
五、综合题（本题共23分。解答部分请写出必要的文字说明、公式和重要的演算步骤并填写
在答题卡上。）
30. 如图1，从深井中匀速提取泥土，动滑轮和筐总重力为30N。图2是某次拉力做的功W随绳自由端拉
下的长度s变化的关系。不计绳重和摩擦，求：
（1）当s为10m时，由图2可知拉力做了_______J的功，筐和泥土上升了_______m；
的
（2）拉力为_______N，筐中泥土 重力是_______N；
（3）本次利用该装置提升泥土的机械效率_______。
【答案】 ①. 1250 ②. 5 ③. 125 ④. 220 ⑤. 88%
【解析】
【详解】（1）[1]由图2可知，当s为10m时，拉力做的功为总功为W =1250J。
总
[2]由图可知，滑轮组绳子的有效股数n=2，由s=nh可得，筐和泥土上升的高度为
（2）[3]由W =Fs可得，拉力为
总
[4]因不计绳重和摩擦，所以，由
可得，筐中泥土的重力为
G =nF-G =2×125N-30N=220N
泥土 动滑轮和筐
（3）[5]拉力做的有用功为【中小学教辅资源店 微信：mlxt2022】
W =G h=220N×5m=1100J
有 泥土
则本次利用该装置提升泥土的机械效率为
31. 用浮筒打捞海底沉船时，将充满海水的浮筒竖直下沉至沉船位置与沉船绑定，向筒内充气将海水全部
排出，浮筒所受浮力大于重力，浮筒对沉船提供向上的力。为探测沉船的深度，打捞前，在海面竖直向沉
船发射超声波，如图所示，测得声波从发射至回到海面的时间是0.2s。空浮筒体积（含空腔部分）为
900m3，质量为2×105kg。已知海水中的声速为1500m/s，海水的密度是ρ＝1.0×103kg/m3。忽略浮筒体积变
化，问：
（1）海水中的声速比空气中的声速_______，沉船在海面下_______m深的位置，此位置海水产生的压强
为_______Pa；
（2）空浮筒的重力为_______N，浸没的浮筒充满气后所受的浮力为_______N，浮筒对沉船提供的力为
_______N；
（3）打捞时，用6个这样充满气的浮筒，恰能使重为5×107N的沉船匀速上升，则这艘沉船受到的浮力为
多少_______？（浮筒和沉船均未露出水面，不计海水阻力）
【答案】 ①. 快 ②. 150 ③. 1.5×106 ④. 2×106 ⑤. 9×106 ⑥. 7×106 ⑦. 8×106N
【解析】
【详解】（1）[1]依题意海水中的声速为1500m/s，空气中的声速为340m/s，所以海水中的声速比空气中
的声速快。
[2]沉船在海面下的深度为
[3]此位置海水产生的压强为【中小学教辅资源店 微信：mlxt2022】
（2）[4]空浮筒的重力为
[5]浸没的浮筒充满气后所受的浮力为
[6]浮筒对沉船提供的力为
（3）[7]用6个这样充满气的浮筒对沉船的拉力为
恰能使重为5×107N的沉船匀速上升，则这艘沉船受到的浮力为
的
32. 图1是某恒温箱 电路原理图。工作电路电压为220V，电热丝R 的阻值为88Ω；控制电路电源电压为
0
8V，线圈的电阻R 为10Ω，调温电阻R 最大阻值为120Ω；热敏电阻R 的阻值随温度t变化的关系如图2
1 2 3
所示。R 和R 均置于恒温箱中，当继电器线圈中的电流达到50mA时，继电器的衔铁会被吸下。求：
0 3
（1）S闭合时，电磁铁上端是_______极（用字母表示），当恒温箱中温度升高时，线圈中的电流将变
_______；
（2）恒温箱中温度保持为40℃，R 的阻值为_______Ω，此时R 的阻值为_______Ω；
3 2
（3）R 工作时，功率为_______W，5min消耗的电能为_______J；
0
（4）该恒温箱能设定的最高温度为多少_______？
【答案】 ①. N ②. 大 ③. 120 ④. 30 ⑤. 550 ⑥. 1.65×105 ⑦. 160℃【中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】（1）[1]S闭合时，电流从电磁铁的上端流入、下端流出，根据安培定则可知，电磁铁上端是N
极。
[2]由图2可知，当恒温箱中温度升高时，热敏电阻R 的阻值变小，控制电路的总电阻变小，由 可
3
知，控制电路的电流变大，则线圈中的电流将变大。
（2）[3]由图2可知，恒温箱中温度保持为40℃，热敏电阻R 的阻值R=120Ω。
3 3
[4]由题意可知，当继电器线圈中的电流达到
I=50mA=0.05A
继电器的衔铁会被吸下，此时恒温箱中温度最高，此时控制电路的总电阻为
因串联电路中总电阻等于各分电阻之和，所以，此时R 的阻值为
2
R=R -R-R=160Ω-120Ω-10Ω=30Ω
2 总 3 1
（3）[5]R 工作时的功率为
0
[6]由 可得，5min消耗的电能为
W=Pt=550W×5×60s=1.65×105J
（4）[7]当恒温箱能设定的温度最高时，热敏电阻R 的阻值最小，而此时控制电路的总电阻为160Ω不变，
3
则热敏电阻R 的最小阻值为
3
R =R -R -R=160Ω-120Ω-10Ω=30Ω
3小 总 2大 1
由图2可知，该恒温箱能设定的最高温度为160℃。【中小学教辅资源店 微信：mlxt2022】
