二○二四年齐齐哈尔市初中学业考试
物理试卷
考生注意：
1.考试时间90分钟
2.全卷共六道大题，总分100分
3.本试卷 ， ，
4.使用答题卡的考生，请将答案填写在答题卡的指定位置

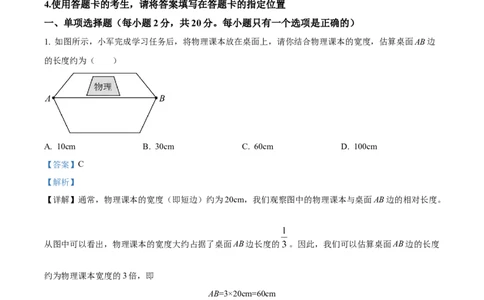

一、单项选择题（每小题2分，共20分。每小题只有一个选项是正确的）
1. 如图所示，小军完成学习任务后，将物理课本放在桌面上，请你结合物理课本的宽度，估算桌面AB边
的长度约为（ ）
A. 10cm B. 30cm C. 60cm D. 100cm
【答案】C
【解析】
【详解】通常，物理课本的宽度（即短边）约为20cm，我们观察图中的物理课本与桌面AB边的相对长度。
从图中可以看出，物理课本的宽度大约占据了桌面AB边长度的 。因此，我们可以估算桌面AB边的长度
约为物理课本宽度的3倍，即
AB=3×20cm=60cm
故ABD不符合题意，C符合题意。
故选C。
2. 中华优秀传统文化源远流长。如图所示是我国古老的传统弹拨乐器古筝，用古筝演奏乐曲时，下列说法
正确的是（ ）
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 古筝通过弦的振动发出悠扬悦耳的声音
B. 快速拨动弦时，发出的声音在温度不变的空气中传播速度变大
C. 用大小不同的力拨动同一根弦可以改变发出声音的音调
D. 古筝与长笛在演奏同一乐曲时发出声音的音色是相同的
【答案】A
【解析】

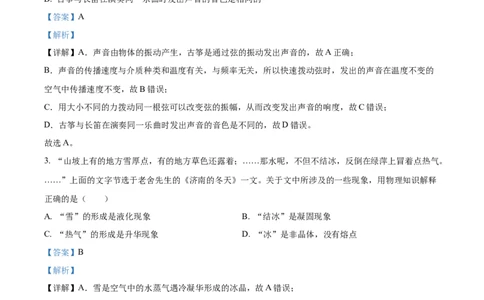

【详解】A．声音由物体的振动产生，古筝是通过弦的振动发出声音的，故A正确；
B．声音的传播速度与介质种类和温度有关，与频率无关，所以快速拨动弦时，发出的声音在温度不变的
空气中传播速度不变，故B错误；
C．用大小不同的力拨动同一根弦可以改变弦的振幅，从而改变发出声音的响度，故C错误；
D．古筝与长笛在演奏同一乐曲时发出声音的音色是不同的，故D错误。
故选A。
3. “山坡上有的地方雪厚点，有的地方草色还露着；……那水呢，不但不结冰，反倒在绿萍上冒着点热气。
……”上面的文字节选于老舍先生的《济南的冬天》一文。关于文中所涉及的一些现象，用物理知识解释
正确的是（ ）
A. “雪”的形成是液化现象 B. “结冰”是凝固现象
C. “热气”的形成是升华现象 D. “冰”是非晶体，没有熔点
【答案】B
【解析】
【详解】A．雪是空气中的水蒸气遇冷凝华形成的冰晶，故A错误；
B．水结成冰，由液态变成固态，属于凝固现象，故B正确；
C．绿萍上冒着点热气是水蒸气遇冷液化形成的液态小水滴，故C错误；
D．冰是晶体，有固定的熔点，故D错误。
故选B。
4. 如图所示的现象中，属于光的反射形成的是（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 用放大镜观察图案 B. 苹果在桌面上形成的影子
C. 桥在水中的“倒影” D. 筷子在水中“折断”
【答案】C
【解析】

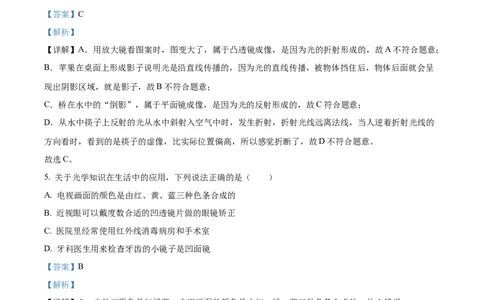

【详解】A．用放大镜看图案时，图变大了，属于凸透镜成像，是因为光的折射形成的，故A不符合题意；
B．苹果在桌面上形成影子说明光是沿直线传播的，因为光的直线传播，被物体挡住后，物体后面就会呈
现出阴影区域，就是影子，故B不符合题意；
C．桥在水中的“倒影”，属于平面镜成像，是因为光的反射形成的，故C符合题意；
D．从水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的
方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了，故D不符合题意。
故选C。
5. 关于光学知识在生活中的应用，下列说法正确的是（ ）
A. 电视画面的颜色是由红、黄、蓝三种色条合成的
B. 近视眼可以戴度数合适的凹透镜片做的眼镜矫正
C. 医院里经常使用红外线消毒病房和手术室
D. 牙科医生用来检查牙齿的小镜子是凹面镜
【答案】B
【解析】
【详解】A．光的三原色是红绿蓝，电视画面的颜色是由红、绿、蓝三种色条合成的，故A错误；
的
B．近视眼可以戴度数合适 凹透镜片做的眼镜矫正，利用凹透镜对光线的发散作用延迟成像，故B正确；
C．医院里经常使用紫外线消毒病房和手术室，故C错误；
D．牙科医生用来检查牙齿的小镜子是平面镜，借助平面镜看清口腔内情况，故D错误。
故选B。
6. 下列是一些生活中的实例，对其应用物理知识的解释正确的是（ ）
A. 茶壶的壶嘴和壶身内的水静止时，水面相平，利用了连通器的特点
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B. 护士用注射器给病人注射药液时，利用了大气压强的作用
C. 飞机机翼受到的升力，利用了气体流速越大的位置压强越大
D. 飞艇可以悬停在空中，利用了飞艇受到的浮力大于它受到的重力
【答案】A
【解析】
【详解】A．茶壶的壶嘴和壶身上端开口，下端连通，构成了连通器，茶壶的壶嘴和壶身内的水静止时，
水面相平，故A正确；
B．护士用注射器给病人注射药液时，利用了人对活塞的压力，与大气压无关，故B错误；
C．飞机的机翼是利用了流体压强与流速的关系，上凸下平的形状使得机翼上方的空气流速大、压强小，
而机翼下方的空气流速小、压强大，使得飞机受到一个向上的升力作用，故C错误；
D．飞艇悬停在空中时，受力平衡，受到的浮力等于它受到的重力，故D错误。
故选A。

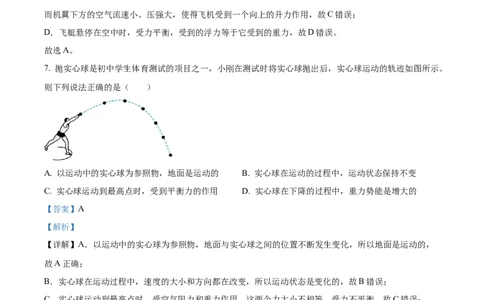

7. 抛实心球是初中学生体育测试的项目之一，小刚在测试时将实心球抛出后，实心球运动的轨迹如图所示。
则下列说法正确的是（ ）
A. 以运动中的实心球为参照物，地面是运动的 B. 实心球在运动的过程中，运动状态保持不变
C. 实心球运动到最高点时，受到平衡力的作用 D. 实心球在下降的过程中，重力势能是增大的
【答案】A
【解析】
【详解】A．以运动中的实心球为参照物，地面与实心球之间的位置不断发生变化，所以地面是运动的，
故A正确；
B．实心球在运动过程中，速度的大小和方向都在改变，所以运动状态是变化的，故B错误；
C．实心球运动到最高点时，受空气阻力和重力作用，这两个力大小不相等，受力不平衡，故C错误；
D．实心球在下降的过程中，质量不变，高度减小，重力势能减小，故D错误。
故选A。
8. 如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是（ ）
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 电能表是测量家庭电路中正在工作的用电器总功率的仪表
B. 保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C. 控制灯泡的开关和它所控制的灯泡，位置可以互换
D. 连接三孔插座的导线中，a导线是零线，b导线是火线
【答案】D
【解析】
【详解】A．电能表是测量家庭电路中消耗电能多少的仪表，故A错误；
B．铜丝和铁丝的熔点较高，不能及时熔断，起不到保护作用，故B错误；
C．控制灯泡的开关和它所控制的灯泡是串联的，开关必须接在火线和用电器之间，故C错误；
D、三孔插座的正确接法是“左零右火上接地”。连接三孔插座的导线中，a导线是零线，b导线是火线，
a、b外的导线是地线，故D正确。
故选D。
9. 如图所示，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。这种现象叫做电
磁感应。则下列装置中，利用此原理工作的是（ ）
A. 电磁起重机 B. 动圈式话筒
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. 电磁继电器 D. 扬声器
【答案】B
【解析】
【详解】A．电磁起重机是利用电磁铁的吸力来吊起重物的，故A不符合题意；
B．动圈式话筒工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感
应电流→经放大传给扬声器，故B符合题意；
C．电磁继电器的工作原理主要是电流的磁效应。当有电流流过时，电磁继电器中的线圈会产生磁性，吸
引衔铁，从而接通或断开工作电路，故C不符合题意；
D．扬声器的工作原理是扬声器音圈(线圈)中通入音频放大器放大后的变化的音频电流，通电线圈在磁场
中受到变化的磁场力的作用而振动，带动振膜，发出声音，故D不符合题意。
故选B
10. 如图所示，小宇用动滑轮把重400N的物体匀速提升了3m，作用在绳子自由端的拉力F为250N，方向
竖直向上。不计绳重和摩擦，则下列选项正确的是（ ）
A. 绳子自由端移动的距离为3m B. 动滑轮受到的重力为150N
C. 拉力F做的功为1200J D. 该动滑轮的机械效率为80%
【答案】D
【解析】
【详解】A．使用动滑轮时，承担物重的绳子股数n=2，则绳子自由端移动的距离
s=2h=2×3m=6m
故A错误；
B．不计绳重和摩擦，由
可得，动滑轮受到的重力
G =2F−G=2×250N−400N=100N
动
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故B错误；
C．拉力F做的功
W =Fs=250N×6m=1500J
总
故C错误；
D．该动滑轮的机械效率
故D正确。
故选D。
二、多项选择题（每小题3分，共9分。每小题有两个或两个以上选项是正确的，全部选对
得3分，选项正确但不全得1分，有错误选项的不得分）
11. 关于单缸四冲程汽油机，下列说法正确的是（ ）
A. 加润滑油可以减小汽油机零部件间的摩擦
B. 通过改进可以使汽油机的效率达到100%
C. 除做功冲程外，其他三个冲程都是依靠飞轮的惯性完成的
的
D. 若飞轮 转动速度为1200r/min，则该汽油机每秒钟对外做功40次
【答案】AC
【解析】
【详解】A．加入润滑油使各零部件彼此分离，可以减小汽油机零部件间的摩擦，故A正确；
B．热机在工作时，总要克服机器零件间的摩擦做功，还有热量的散失，导致热机的热效率总小于1
（100%），故B错误；
C．四冲程内燃机的一个工作循环是由吸气、压缩、做功和排气四个冲程组成的；在内燃机工作的四个冲
程中，只有做功冲程对外做功，其它冲程是靠飞轮的惯性来工作的，故C正确；
D．若一台汽油机的转速是1200r/min=20r/s，表示每秒飞轮转动20圈，因为一个工作循环飞轮转2圈，完
成四个工作冲程，做功1次，所以，1s内飞轮转20圈，活塞往复运动20次，共10个工作循环，40个冲程，
做功10次，故D错误。
故选AC。
12. 物理科技小组在做探究凸透镜成像规律的实验过程中，某次实验操作时，蜡烛、凸透镜和光屏的位置
如图所示，烛焰在光屏上恰好成清晰的倒立、等大的实像。则下列说法正确的是（ ）
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 该凸透镜的焦距是10.0cm
B. 将蜡烛放置在光具座的25cm刻度线处，调整光屏与凸透镜的距离，烛焰在光屏上成清晰的像时，该像
的性质与照相机成像的性质相同
C. 将蜡烛放置在光具座的35cm刻度线处，调整光屏与凸透镜的距离，烛焰在光屏上成清晰的像时，该像
的性质与投影仪成像的性质相同
D. 将蜡烛放置在光具座的45cm刻度线处，调整光屏与凸透镜的距离，烛焰在光屏上可成清晰的正立、放
大的虚像
【答案】ABC
【解析】
【详解】A．当光屏成倒立、等大的实像，有
u=v=2f
则
故A正确；
B．将蜡烛放置在光具座的25.0cm刻度线处，物距
u=50.0cm−25.0cm=25cm>2f=20.0cm
满足u>2f，成倒立、缩小的实像，照相机是根据这个原理制成的，故B正确；
C．将蜡烛放置在光具座的35.0cm刻度线处，物距
.
f=100cm”）
【答案】 ①. = ②. ＞
【解析】
【详解】[1]甲、乙两容器，分别装有同种液体，且深度相同，根据 ，两容器底部受到液体的压强
相等，即 ，因为两容器的底面积相等，由 可知液体对容器的底部的压力 。
[2]甲、乙是两个质量、底面积都相等的容器，且由图可知甲容器中水的质量比乙容器中水的质量多，所以
甲容器对桌面的压力大于乙容器对桌面的压力，容器底面粗糙程度相同，因此甲容器在桌面上受到的摩擦
力更大。用沿水平方向的力F、F 分别缓慢推动甲、乙两容器在桌面上做匀速直线运动，根据二力平衡可
3 4
知，F、F 分别等于甲、乙两容器在桌面受到的摩擦力，因此F>F
3 4 3 4。
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
20. 如图甲所示的电路，电源电压为12V且保持不变， 为阻值未知的定值电阻，图乙是小灯泡L和定值
电阻 的电流随它们两端电压变化的图像。当同时闭合开关 、 和 时，小灯泡L的实际功率为P，
定值电阻 的功率为 ，则 ______；当闭合开关 、断开开关 和 时，小灯泡的实际功率为
0.6W，此时灯丝电阻为R，则 ______。
【答案】 ①. 4∶3 ②. 1∶5
【解析】
【详解】[1]当同时闭合开关S、S和S时，灯泡L与定值电阻R并联，并联电路中各支路两端的电压相等，
1 2 3 1
且电源电压U=12V，所以，由图象可知，通过灯泡的电流I =0.8A，通过R的电流I=0.6A，则灯泡L的实
L 1 1
际功率
定值电阻R的功率
1
所以
[2]当闭合开关S、断开开关S和S时，灯泡L与定值电阻R串联，串联电路中各处的电流相等，由图乙可
1 2 3 2
得U =2V时，通过灯泡的电流为I =0.3A，此时灯泡的实际功率P =0.6W，所以，由 可得，此时灯
L L L
泡的电阻
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
灯泡L与定值电阻R串联，R两端的电压为
2 2
串联电路中各处的电流相等，R的阻值为
2
所以
R：R= Ω： Ω=1：5
2
21. 如图所示，有一个内外壁皆为圆柱形的平底容器，内装足够深的水。将一个质地均匀的正方体物体悬
挂在竖直放置的弹簧测力计下（图中未画出弹簧测力计）。当物体的 体积浸入水中时，弹簧测力计示数
为7N；当物体的 体积浸入水中时，弹簧测力计示数为4N。现将物体从弹簧测力计上取下放入水中，则
该物体静止时，所受到的浮力是______N，该物体的密度为______ 。
【答案】 ①. 9 ②.
【解析】
【详解】[1][2]设物体体积为 ，重力为 ，根据 和称重法 ，当物体的 体积
浸入水中时，弹簧测力计示数为7N，则有
①
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
当物体的 体积浸入水中时，弹簧测力计示数为4N，则有
②
联立①②，解得物体体积 ，重力 ，则该物体的密度为
所以则该物体静止时漂浮，浮力为
四、探究与实验题（22题7分，23题7分，24题7分，25题7分，共28分）
22. 小红结合所学的物理知识来测量小石块的密度。
（1）将托盘天平放在水平台面上，将游码移至标尺______处，发现指针静止时的位置如图1所示，则应将
平衡螺母向______调节，使托盘天平平衡；
（2）小红调节托盘天平平衡，估计小石块的质量后，把小石块放在左盘，向右盘从大到小加减砝码，当
加入最小的砝码（5g）前，指针偏向分度盘中线左侧。此时，将最小的砝码（5g）加入右盘，指针偏向分
度盘中线右侧，接下来应进行的实验操作是：______，直至托盘天平平衡。托盘天平平衡时砝码的质量和
游码在标尺上的位置如图2所示，则小石块的质量为______g。用量筒和适量的水测出小石块的体积为
20mL；
（3）根据所测数据计算出小石块的密度 ______ ，合______ ；
（4）若小石块吸水，则测量出的小石块密度值______（选填“偏大”或“偏小”）。
【答案】 ①. 左端的零刻度线 ②. 左 ③. 取下最小的砝码，并向右移动游码 ④. 54 ⑤.
2.7 ⑥. ⑦. 偏大
【解析】
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】（1）[1][2] 使用天平时，将托盘天平放在水平台面上，将游码移至标尺左端的零刻度线处，发现
指针静止时的位置如图1所示右偏，说明右端重，则应将平衡螺母向左调节，给左端增重，使托盘天平平
衡。
（2）[3] 把小石块放在左盘，向右盘从大到小加减砝码，当加入最小的砝码（5g）前，指针偏向分度盘中
线左侧。此时，将最小的砝码（5g）加入右盘，指针偏向分度盘中线右侧，说明还是右端重，接下来应进
行的实验操作是：取下最小的砝码，并向右移动游码, 直至托盘天平平衡。
[4] 托盘天平平衡时砝码的质量和游码在标尺上的位置如图2所示，标尺分度值为0.2g，则小石块的质量
为
（3）[5][6] 小石块的密度为
（4）[7] 若小石块吸水，则测量出的小石块体积偏小，根据 可知测量出的小石块密度值偏大。
23. 在探究“影响压力作用效果的因素”实验中，实验小组利用小桌、砝码、海绵、沙子等器材在水平台
面上进行探究。
（1）实验中压力的作用效果是通过海绵______来体现的，______（选填“可以”或“不可以”）用木板
代替海绵来完成实验；
（2）比较图1、图2所示的实验现象，将小桌分别正立放在海绵上，这样做的目的是为了控制______相同；
改变压力的大小，可以得出结论：______；
（3）比较图2、图3所示实验的现象可以得出另一结论，下列实例中，可用此结论解释的是：______；
A.书包的背带做的很宽 B.严禁货车超载
（4）图3中桌面对海绵的压强为 ，小航将图3中的小桌、砝码平放在表面平整的沙子上，静止时如图4
所示，桌面对沙子的压强为 ，则 ______ （选填“<”、“=”或“>”）；
（5）小彬选用质地均匀的长方体物块A代替小桌进行探究，如图5所示，将物块A沿竖直虚线方向切成
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
大小不同的两部分。将左边部分移开后，发现剩余部分对海绵的压力作用效果没有发生变化，由此他得出
结论：压力的作用效果和受力面积无关。你认为他在探究过程中存在的问题是：______。
【答案】 ①. 被压下的深浅 ②. 不可以 ③. 受力面积 ④. 受力面积相同时，压力越大，压
力的作用效果越明显 ⑤. A ⑥. = ⑦. 没有控制压力的大小相同
【解析】
【详解】（1）[1][2]根据转换法，图中压力的作用效果是通过海绵的凹陷程度来体现的，由于木板的形变
不明显，所以不可以用木板代替海绵来完成实验。
（2）[3][4]比较图1、图2所示的实验现象，将小桌分别正立放在海绵上，这样做的目的是为了控制受力
面积大小不变，压力的大小不同，由于海绵的凹陷程度不同，且压力越大海绵的凹陷程度越大，故可得结
论：当受力面积相同时，压力越大，压力作用效果越显著。
（3）[5]分析比较图2、图3的实验现象知道，两图的压力大小不变，受力面积的大小不同，海绵的凹陷程
度不同，且受力面积越小海绵的凹陷程度越大，故可得结论：当压力相同时，受力面积越小，压力作用效
果越显著。
A．书包的背带做得又宽又大，这是通过增大受力面积来减少压力的作用效果，故符合题意；
B．交通管理部门规定，严禁货车超载，通过减小压力来减小压强，故不符合题意。
故选A。
（4）[6]压强大小跟压力大小和受力面积大小有关，图3和图4两图压力相同，受力面积相同，由
知道，压强相同，即
（5）[7]为了探究压力的作用效果与受力面积的关系，应保持压力相等，改变受力面积，观察泡沫的凹陷
程度；小明同学在探究“压力的作用效果与受力面积的关系”时，将物块沿竖直方向切成大小不同的两块，
这样两块对泡沫的压力不同，小明可以改变物块A的放置方向，从而改变物块对底面压力的受力面积，同
时保持了压力不变，可用于探究“压力的作用效果与受力面积的关系”。
24. 小姜利用如图1所示的装置“比较不同物质吸热的情况”。
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）器材：相同规格的电加热器、烧杯、温度计各两个，以及______（填测量工具）、托盘天平（含砝
码）、水和煤油；
（2）选取两个相同规格的电加热器进行实验，目的是为了通过比较______来比较物质吸收热量的多少；
（3）实验中选取初温不同、______相同的水和煤油，分别倒入烧杯中，用电加热器加热，当它们吸收相
同的热量时，通过比较______来比较不同物质吸热能力的强弱；
（4）如图2所示，小姜正确使用温度计测量液体的温度，按照图中______（选填“A”、“B”或
“C”）方法读数是正确的；实验中某时刻温度计示数如图3所示为______℃；
（5）部分实验数据如下表所示，分析数据可得出结论：______（选填“水”或“煤油”）的吸热能力更
强。
加热
时 0 1 2 3 4 …… 10
间/min
水的
3 3 4
温 34 42 …… 70
0 8 6
度/℃
煤油
1 2 4
温 18 34 …… 90
0 6 2
度/℃
【答案】 ①. 停表 ②. 加热时间 ③. 质量 ④. 升高的温度 ⑤. B ⑥. 66 ⑦. 水
【解析】
【详解】（1）[1]比较不同物质吸热的情况实验中需要测量加热时间，因此缺少的实验器材是秒表。
（2）[2]实验中用两个相同的电加热器加热，加热时间越长，物质吸收的热量越多，因此通过比较加热时
间的长短来比较物质吸收热量的多少。
（3）[3][4]根据比较不同物质吸热能力的两种方法可知，实验中要控制不同物质的质量相等，即实验中应
量取质量相等的水和煤油，分别倒入相同的烧杯中，用相同的电加热器加热，当它们吸收相同热量时，通
过比较升高的温度来判断吸热能力的强弱。
（4）[5]使用温度计测量液体的温度时，视线要与液柱的上表面相平，故B正确。
[6]由图3可知，温度计的分度值为1℃，此时是零上，因此温度计示数为66℃。
（5）[7]由表格中数据可知，水和煤油加热相同的时间，水升高的温度较低，说明水的吸热能力更强。
25. 在“伏安法测电阻”实验中，老师准备了阻值未知的定值电阻R、电压表、电流表、两节新干电池、
开关、导线若干、滑动变阻器（铭牌上标有“20Ω 1A”）等器材。所有器材均完好。
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）小夏按照实验操作要求，在检查实验器材时，发现电流表指针的位置如图1所示，出现这一现象的原
因是：______。
（2）解决问题后，小夏设计并连接了如图2所示的部分电路，请用笔画线代替导线将图2的电路连接完整
（要求：导线不可交叉）。____
（3）闭合开关前，应将滑动变阻器的滑片调至最______（选填“左”或“右”）端。此时，滑动变阻器
的作用是：______。
（4）检查电路连接无误，闭合开关。在实验的过程中，电压表示数突然接近最大值，电流表示数几乎为
0。若电路中只有一处故障，则发生的故障可能是定值电阻R______。
（5）排除故障后，小夏继续进行实验，当电压表示数为1.2V时，读出如图3所示的电流表示数，并计算
定值电阻的阻值 ______ 。小夏认为实验已经完成，小民则认为仅这样就得出定值电阻的阻值不够可
靠，原因是：______。
【答案】 ①. 电流表指针未调到零刻度线处 ②. ③. 右
④. 保护电路 ⑤. 断路 ⑥. 10 ⑦. 没有多次测量取平均值，减小误差
【解析】
【详解】（1）[1]电流表指针没有指在零刻度线上，说明电流表在使用前没有校零。
（2）[2]电源电压为3V，所以电压表接小量程，为0～3V，电压表与电阻并联，电路连接如图所示：
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（3）[3][4]闭合开关前，应将滑动变阻器的滑片调至阻值最大处，即最右端，此时滑动变阻器的作用是保
护电路。
（4）[5]电压表示数突然接近最大值，电流表示数几乎为0，说明电压表与电源两极相连，电压表并联电路
之外电路不存在断路，则与电压表并联的电阻断路。
（5）[6]由图3可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.12A，定值电阻的阻值
[7]一次测量存在较大的误差，为了减小误差，应多次测量求平均值，所以小夏认为实验已经完成，小民则
认为仅这样就得出定值电阻的阻值不够可靠。
五、分析与交流题（26题5分，27题5分，共10分）
26. 阅读短文，回答问题。
喷气发动机
喷气发动机分为火箭喷气发动机和空气喷气发动机。2023年，我国的长征四号丙运载火箭，成功将一颗卫
星送入预定轨道。该运载火箭靠火箭喷气发动机获得推进力。
火箭喷气发动机本身带有燃料和氧化剂，不需要外界空气来助燃，其燃料有固体的和液体的。如图甲所示
是液体火箭喷气发动机的工作原理示意图，燃料和氧化剂分别装在两个箱子里，由输送系统按时按量地把
燃料和氧化剂喷入燃烧室，用电火花点燃，燃烧产生的气体以很高的速度从尾部喷出，对火箭产生强大的
反冲推力使它前进。
空气喷气发动机本身只携带燃料，需要从外界空气中获得足够的氧来助燃。空气喷气发动机的种类很多，
如图乙所示为空气涡轮喷气发动机结构图。工作过程中，机身在空气中高速前进，空气从进气口进入，被
压缩机压缩后进入燃烧室和从喷雾器喷出的燃料混合，由火花塞点火燃烧，产生大量气体向后喷出，冲击
燃气轮机叶轮转动，最后气体以极大的速度从尾部喷管喷出，使机身得到巨大的反冲推力向前飞行。
20【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）地面控制中心与卫星之间是通过发射和接收______进行通信的；
（2）火箭喷气发动机工作过程中，先将燃料的化学能转化为______能，然后再将其转化为火箭的______
能；
（3）______（选填“火箭”或“空气”）喷气发动机不能在大气层外工作；
（4）如图乙所示的空气涡轮喷气发动机工作过程中，气体温度是不断变化的。下列图像中，能大致反映
气体的温度随时间变化的是______。
A. B.
C. D.
【答案】 ①. 电磁波 ②. 内 ③. 机械 ④. 空气 ⑤. C
【解析】
【详解】（1）[1]地面控制中心与卫星之间是通过发射和接收电磁波进行通信的，因为电磁波可以在真空
中传播，而卫星处于大气层外，无法使用其他介质进行通信。
（2）[2][3]火箭喷气发动机在工作过程中，首先通过燃烧将燃料的化学能转化为内能，然后利用这些内能
来推动火箭运动，从而将内能转化为火箭的动能和势能，即机械能。
（3）[4]空气喷气发动机需要空气中的氧气来助燃，因此不能在大气层外工作。而火箭喷气发动机本身带
有燃料和氧化剂，不需要外界空气来助燃，因此可以在大气层外工作。
（4）[5]在空气涡轮喷气发动机工作过程中，气体首先被压缩，温度会升高，然后燃料和空气混合燃烧，
温度会再次升高，最后气体被喷出，温度会降低。故ABD不符合题意，C符合题意。
故选C。
27. 小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而
21【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是______（选填“串联”或“并联”）的；
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插
孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小
龙判断的依据。______
【答案】 ①. 并联 ②. 见解析
【解析】
【详解】（1）[1] 如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔是并联的，可
以独立工作，互不影响。
（2）[2] 插头未完全插入插孔内时，插脚的连接处接触面积较小，电阻变大，根据 可知相同时间
内产生热量较多，存在安全隐患。
六、综合与应用题（28题8分，29题9分，共17分）
28. 如图所示为我国研制的四座氢燃料内燃机飞机验证机。该飞机使用氢为燃料，高压储氢罐可储氢
4kg，最大起飞质量可达 。已知飞机静止在水平地面上时，轮胎与地面的总接触面积为 ；
在空中以180km/h的速度匀速直线巡航时，前置螺旋桨为飞机提供的牵引力为 。已知氢的热值为
。求：
（1）发动机未工作前，飞机静止在水平地面上，达到最大起飞质量时对地面的压强为多少？
（2）高压储氢罐内4kg的氢完全燃烧放出的热量为多少？
（3）飞机以180km/h的速度匀速直线巡航0.5h，前置螺旋桨为飞机提供的牵引力做的功为多少？
【答案】（1） ；（2） ；（3）
22【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】解：（1）飞机静止在水平地面上时的压力
飞机静止时对水平地面的压强
（2）氢完全燃烧放出的热量
（3）由 可得，飞机匀速巡航的路程
牵引力做的功
答：（1）达到最大起飞质量时对地面的压强为6×104Pa；
（2）高压储氢罐内4kg的氢完全燃烧放出的热量为5.6×108J；
（3）前置螺旋桨为飞机提供的牵引力做的功为1.8×108J。
29. 如图甲所示是一款利用高温水蒸气熨烫衣服的家用便携式挂烫机，它的正常工作电压为220V。有高温、
低温两个加热档位，其内部简化电路如图乙所示，当双触点开关S接触1和2时为关机状态。 、 是
两个阻值不变的电热丝， 。求：
（1）挂烫机使用低温档位正常工作时的电功率为多少？
（2）若某次使用时，用高温档位正常工作，将0.2kg的水从20℃加热到100℃，水吸收的热量是多少？
（3）若（2）问中用高温档位正常工作，加热过程共用时80s，则此次加热过程，该挂烫机的加热效率是
多少？
23【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】（1）500W；（2） ；（3）84%
【解析】
【详解】解：（1）当开关接触2和3时， 与 串联接入电路，使用低温档位工作， 与 串联 的总
电阻为
使用低温档位正常工作时的电功率
（2）水吸收的热量是
（3）当开关接触3和4时，只有 工作，用高温档位加热，挂烫机高温档位的电功率
挂烫机高温档位加热消耗的电能
该挂烫机的加热效率
答：（1）挂烫机使用低温档位正常工作时的电功率为500W；
（2）水吸收的热量是6.72×104J；
（3）此次加热过程，该挂烫机的加热效率是84%。
24
